北京雷梯斯特控制技术有限公司

1. 北京雷梯斯特控制技术有限公司 数控设备DNC网络管理系统 数控设备监采统系统 2013年05月

2. 公司简介 北京雷梯斯特控制技术公司是一家专业从事数控机床系统服务的专业公司。业务范围包括系统硬件及软件。主导产品数控机床联网通讯管理系统、加工信息管理系统、ERP/PDM、CIMS、信息集成管理系统、数控机床维修与改造、控制系统及电子零配件销售。公司成立于1996年。同期被英国C.T公司授予在中国的的CNC总代理。2003年北京雷梯斯特控制技术公司被接纳为《中国机电装备维修与改造技术协会》会员。公司的宗旨是“开拓创新、信誉至上”，多年来凭借公司全体员工脚踏实地的工作作风，顽强的拼搏精神，凭借对软件核心技术的不断探索开发和良好的售后服务，始终屹立于激烈的数控机床联网管理、ERP/PDM、CIMS、信息集成管理、零配件供应商等加工制造业市场竞争的前列。作为高新技术企业，公司聚集了软件开发、硬件开发、机械设计各个方面的科研人才，建立了由教授、高工、工程师、助工、技术员组成的专业性开发队伍。 经过公司全体员工多年不懈的努力与实践，公司产品已成为高端化产品，客户已涉及军工、航空航天、医疗器械等领域。新的一年，雷梯斯特将凭借雄厚的人力资源﹑充分发挥企业在技术方面的优势,更专注﹑更专业﹑更高效的服务于一直支持我们的用户,始终以崭新的形象面对各新老朋友。 “优质、诚信”是雷梯斯特一贯坚持的经营方针，也是公司迅速增长的根本，愿我们的努力能为您提供最为满意的服务!

3. 系统建设目标 建设生产车间内部基础通讯网络，搭建符合车间实际应用的网络DNC系统，以先进的DNC组件实现数控机床相关文件管理、数控程序的可控传输、数控设备的实时数据监控采集汇总、并帮助车间实现网络DNC和企业内部的工艺管理数据共享，建成一个产品制造现代化、试制加工数字化的现代化示范车间。 通过该系统的实施满足车间多台数控设备的程序传输、程序管理和程序的在线二次编辑、以及数控设备的实时监控、实时数据的采集、后台的统计汇总等，搭建企业的数字化车间的网络平台，使车间今后的发展，更具有很强的灵活性和便捷的扩展性。

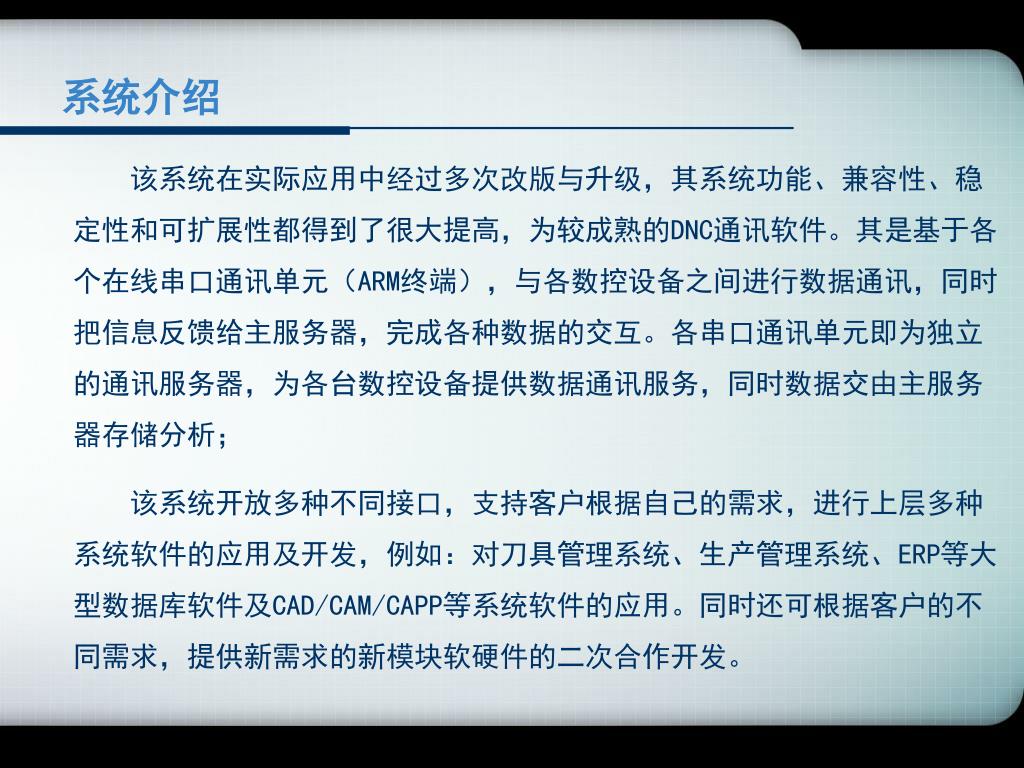

4. 系统介绍 该系统在实际应用中经过多次改版与升级，其系统功能、兼容性、稳定性和可扩展性都得到了很大提高，为较成熟的DNC通讯软件。其是基于各个在线串口通讯单元（ARM终端），与各数控设备之间进行数据通讯，同时把信息反馈给主服务器，完成各种数据的交互。各串口通讯单元即为独立的通讯服务器，为各台数控设备提供数据通讯服务，同时数据交由主服务器存储分析； 该系统开放多种不同接口，支持客户根据自己的需求，进行上层多种系统软件的应用及开发，例如：对刀具管理系统、生产管理系统、ERP等大型数据库软件及CAD/CAM/CAPP等系统软件的应用。同时还可根据客户的不同需求，提供新需求的新模块软硬件的二次合作开发。

5. 网络结构图

6. 网络结构说明 • CNC Link 5 通讯网络采用管理区与加工区分离的两级管理结构，两块区域相对独立，互不影响； • 工作站、主服务器 通讯单元 联网数控机床 • 一旦企业以太网各管理工作站由于病毒、断电等原因造成TCP/IP通讯中断，存储在工控服务器内的所有数据信息不会丢失、各设备端与服务器之间的通讯也不会因此中断。DNC在线加工不会受到影响； • 主服务器系统运行LIUNX系统，确保系统安全稳定的运行；客户端系统不受任何限制； RS232 TCP/IP

7. 有线、无线多种连接方式组网

8. 系统功能 操作工人可随时通过通讯单元（或PC终端）实现数控机床端（或PC终端）对NC服务器的访问，并可对相关人员存储在NC服务器中本机床 [工作目录] 下的所有NC加工程序进行浏览、调用 、DNC加工。并将加工、修改后的NC加工程序上传存储在服务器中本机床[上传目录]内，供管理员比对、修改、重新存档； NC主服务器24小时无人值守自动运行。可用单台PC机进行管理也可直接镶入企业局域网，企业多个工作站可同时对数控生产及各种设备进行不同的管理及实现CAD/CAM系统信息的联网分发，实现数控生产在企业内部的多部门、全方位、立体式的管理需求； 系统内配置的交互式事件响应功能，会自动记录每一项操作，并在管理客户端工作日志界面中生成一个可打印的日志文件，供管理人员进行查询，事件的追中； 可根据客户要求提供多种生产信息采集功能，满足客户对各种生产信息采集的要求；

9. 系统功能 CNC LINK网络DNC系统包括以下部分： • 数控设备DNC网络管理： CNC LINK 网络DNC管理模块； CNC LINK 网络DNC通信模块； CNC LINK 网络DNC代码编辑模块； • 数控设备监采统： CNC LINK 网络实时监控模块； CNC LINK 网络实时采集模块； CNC LINK 网络实时统计汇总模块；

10. 系统功能 数控设备DNC网络管理功能概要； • 采用C/S架构； • 用户管理； • 权限管理； • 权限控制； • 程序文件管理； • 机床管理； • 系统日志； • 系统数据备份； • 系统的安全管理； • 兼容所有数控系统； • 长时间在线加工； • 多台并行通讯； • NC文件比较； • 超长文件名传输； • 超大文件在线编辑； • 客户端浮动连接； • 分布式管理 • 超远程维护； 详细功能介绍请见方案

11. 系统功能 数控设备监采统功能概要； • 机床开机时间； • 机床停机时间； • 机床故障时间； • 机床运行时间； • 机床维修时间； • 机床当前加工程序； • 机床加工开始时间； • 机床加工结束时间； • 机床加工工件数； • 机床利用率统计； • 汇总各机床饼状图； • 统计电子表格输出； • 加工某个零件数统计； • 机床当前零件号； • 机床当前刀具； • 机床加工剩余时间； • 机床已加工时间； • 机床加工进度； 详细功能介绍请见方案

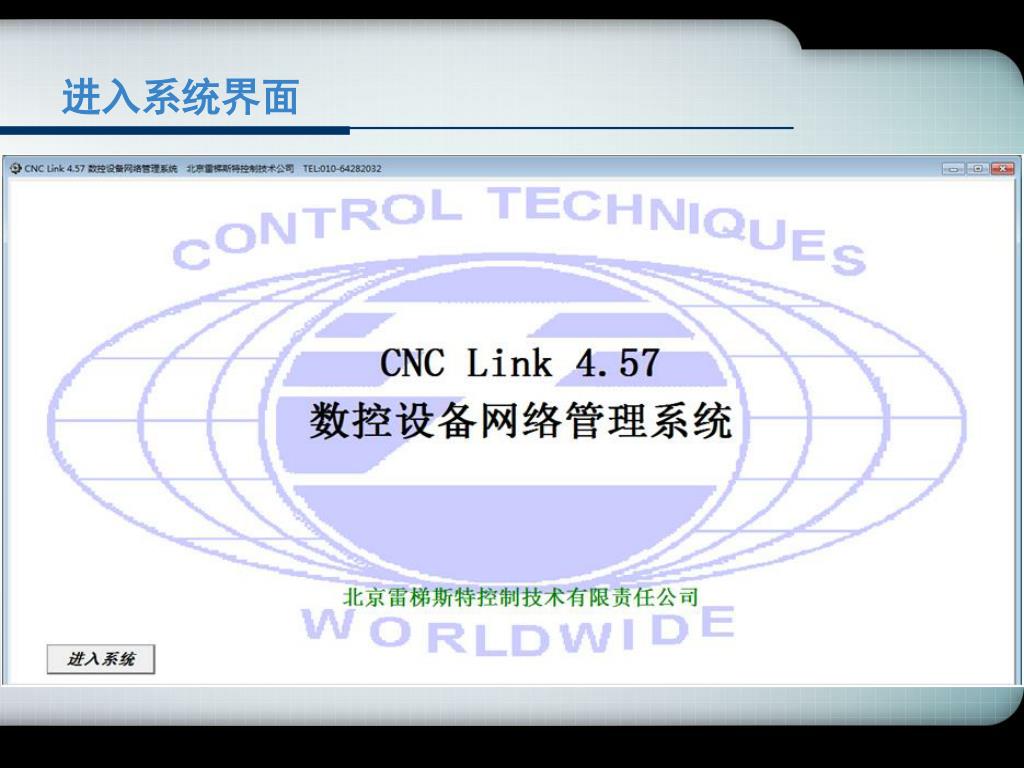

12. 进入系统界面 提供最为满

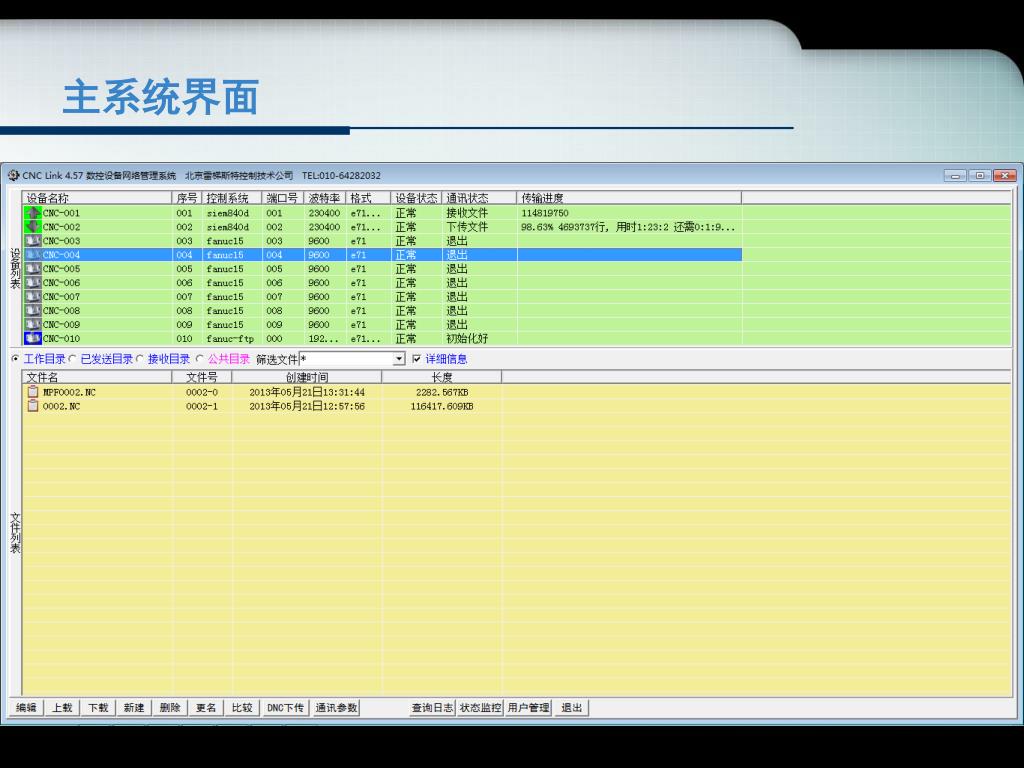

13. 主系统界面

14. 系统截图

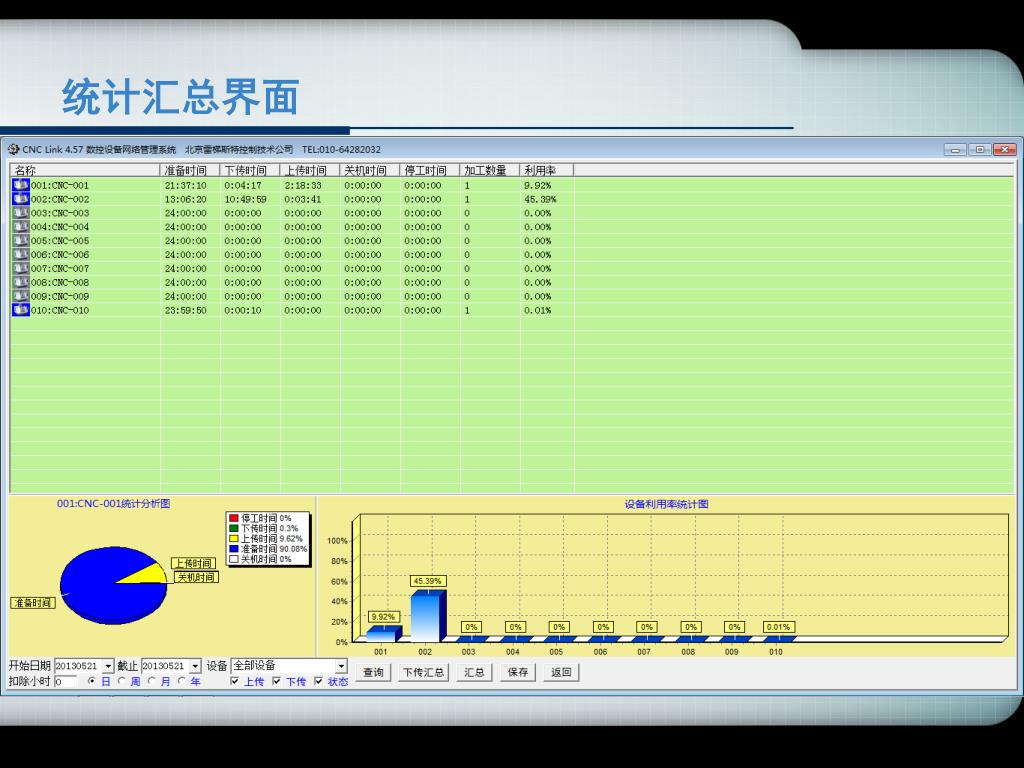

15. 统计汇总界面

16. 核心硬件-串口通讯单元 1.服务器待加工程序列表； 2.加工数量采集； 3.加工进度显示； 4.日期时间显示； 5.通讯参数设置； 全密封适应车间恶劣环境 一键DNC功能 NC程序选择键 网络入口以及串口出口

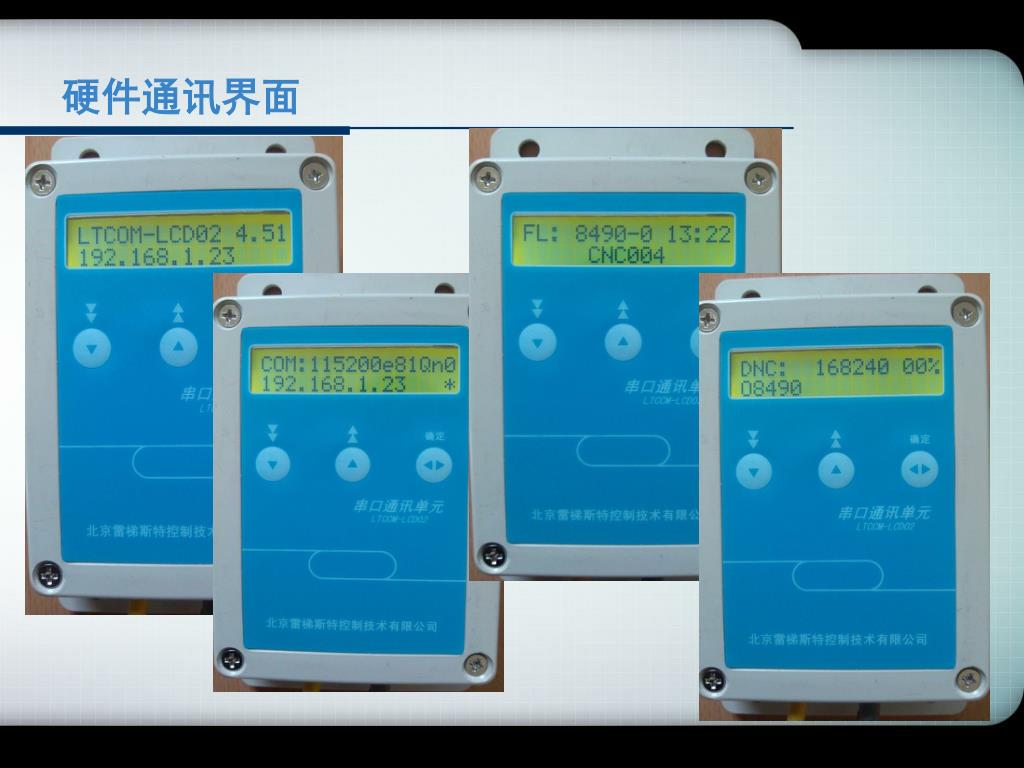

17. 硬件通讯界面

18. 系统扩展型 • 协同管理系统：统一管理数控设备、产品数据、生产计划报批等信息。 • 刀具管理系统：统一管理各种刀具使用、库存、需求等信息。 • 程序仿真模拟系统：图形、程序、刀具参数交互式编辑修改。 • 程序转换系统：可以将不同系统的加工程序相互转换，使仿真、加工无系统限制。

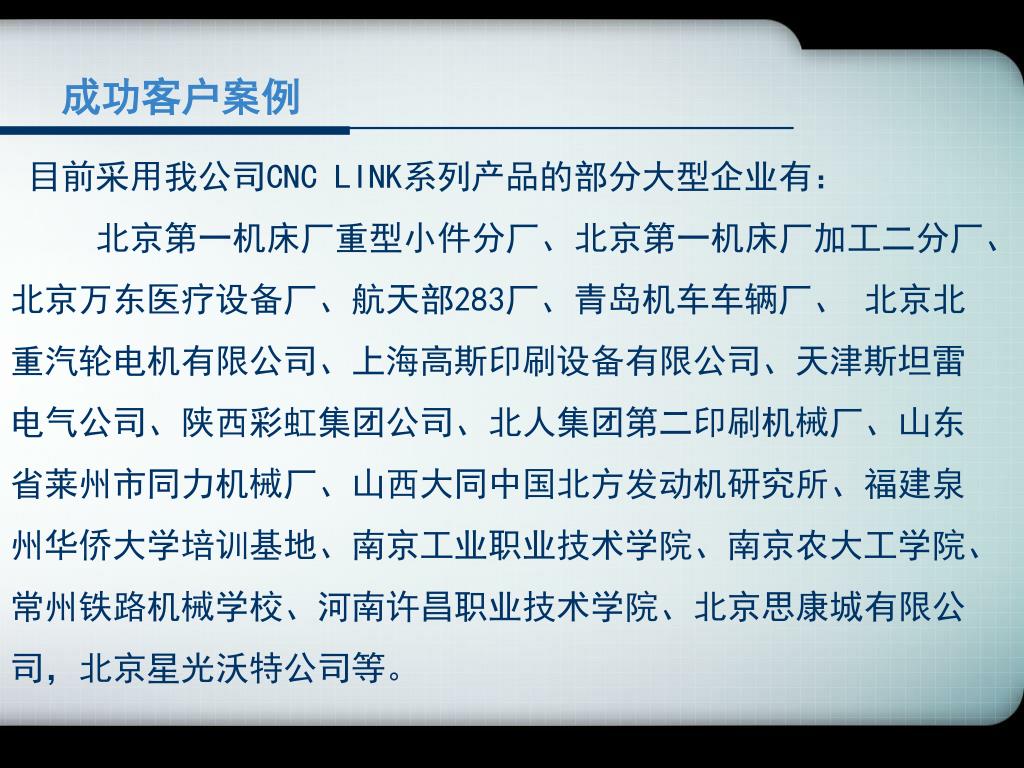

19. 成功客户案例 目前采用我公司CNC LINK系列产品的部分大型企业有： 北京第一机床厂重型小件分厂、北京第一机床厂加工二分厂、北京万东医疗设备厂、航天部283厂、青岛机车车辆厂、 北京北重汽轮电机有限公司、上海高斯印刷设备有限公司、天津斯坦雷电气公司、陕西彩虹集团公司、北人集团第二印刷机械厂、山东省莱州市同力机械厂、山西大同中国北方发动机研究所、福建泉州华侨大学培训基地、南京工业职业技术学院、南京农大工学院、常州铁路机械学校、河南许昌职业技术学院、北京思康城有限公司，北京星光沃特公司等。

20. DNC传输 NC文件管理 数据汇总报表 实时数据反馈 数据采集 软件模块化

21. 软硬件详情 • 软件部分 • linux系统软件（redhat linux） • CNC LINK5.0数控设备网络管理监采统系统软件 • 基于windows操作系统下客户端软件 • 硬件部分 • 主服务器 • 串口通讯单元 • POE供电单元 • 接口接插件

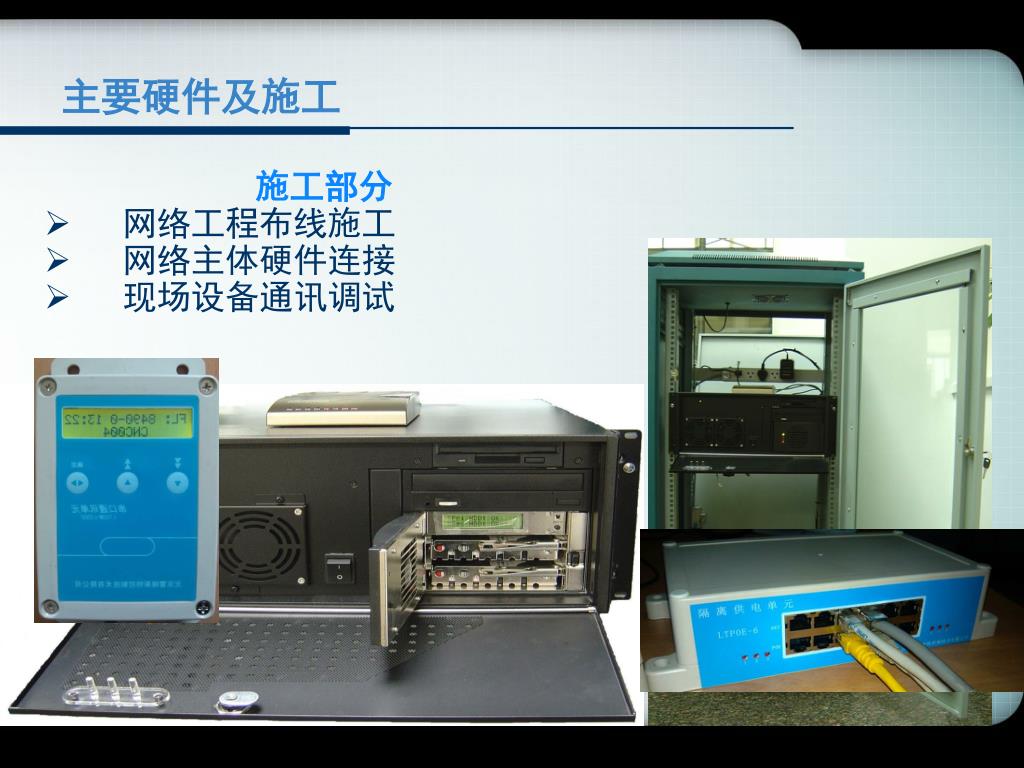

22. 主要硬件及施工 施工部分 • 网络工程布线施工 • 网络主体硬件连接 • 现场设备通讯调试

23. 车间现场

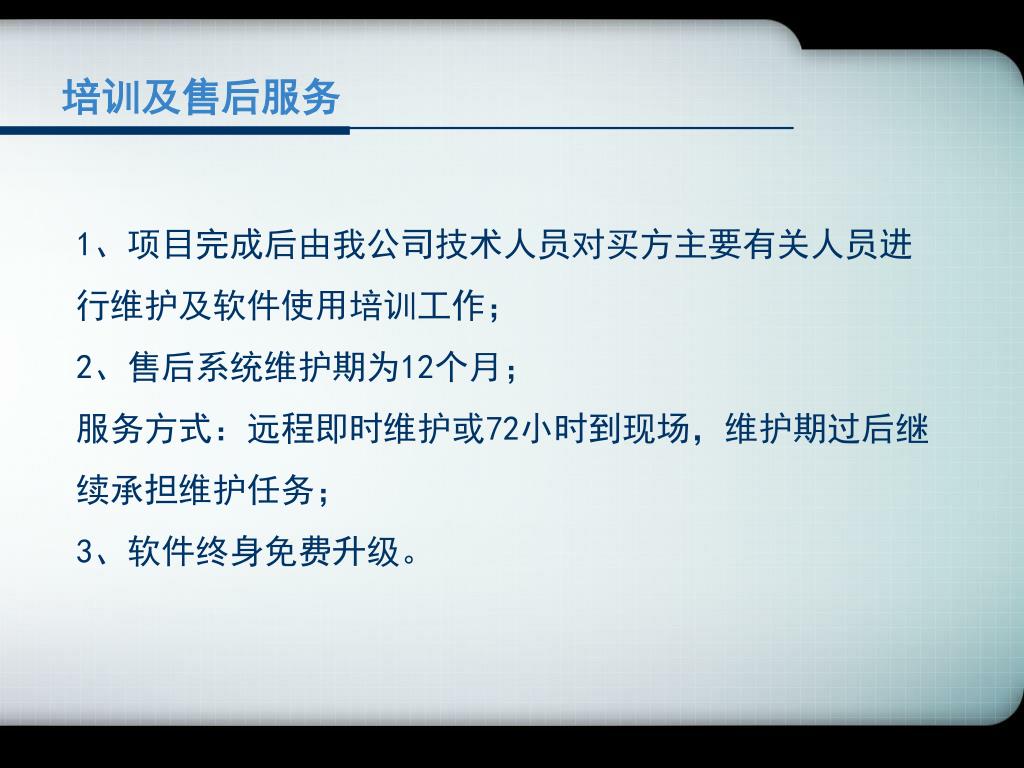

24. 培训及售后服务 1、项目完成后由我公司技术人员对买方主要有关人员进 行维护及软件使用培训工作； 2、售后系统维护期为12个月； 服务方式：远程即时维护或72小时到现场，维护期过后继续承担维护任务； 3、软件终身免费升级。

25. Thank You ! 北京雷梯斯特控制技术有限责任公司 联系电话：010-64282032/64747220 www.ltst.com.cn
