8086 微处理器结构

8086 微处理器结构. 1.80X86 微处理器系列概况 （ 1 ）从 8080/8085 到 8086 ﹡8086 是 16 微处理器，内部及对外有 16 位数据通路， 8080/8085 只有 8 位。 ﹡8086 寻址空间 1MB,8080/8085 为 64KB 。 ﹡8086 有一个初级流水线结构，内部操作与对外操作具有并行性， 8085 无。 ﹡8086 是个里程碑。. （ 2 ）从 8086 到 8088 ﹡8088 内部结构与 8086 相同，是 16 位微处理器，对外数据总线是 8 位的。 ﹡8088 与已有的 8 位外围芯片容易配合使用。

eden
Download Presentation

8086 微处理器结构

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

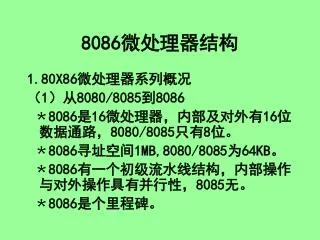

  1. 8086微处理器结构 1.80X86微处理器系列概况 （1）从8080/8085到8086 ﹡8086是16微处理器，内部及对外有16位数据通路，8080/8085只有8位。 ﹡8086寻址空间1MB,8080/8085为64KB。 ﹡8086有一个初级流水线结构，内部操作与对外操作具有并行性，8085无。 ﹡8086是个里程碑。

  2. （2）从8086到8088 ﹡8088内部结构与8086相同，是16位微处理器，对外数据总线是8位的。 ﹡8088与已有的8位外围芯片容易配合使用。 ﹡8088价格低，适合当时的微计算机使用。 （3）8088获得成功 ﹡IBM公司选择8088作为处理器设计个人计算机，大获成功，Intel微处理器成为主流产品。

  3. （4）80286、80386及80486微处理器 ﹡80286：16位结构，16MB寻址空间，支持保护方式，可执行多任务，速度比8086快。 ﹡80386：32位结构，4GB寻址空间，支持保护方式，可执行多任务，性能大大优于16位结构。 ﹡80486： 32位结构，比80386有很大改进， 片内FPU,片内Cache，速度比80386块很多。

  4. 2.8086微处理器逻辑框图：分EU与BIU两部分： ﹡执行部件（EU):由ALU、通用寄存器组、状态寄存器及操作控制器电路组成。 ﹡总线接口部件(BIU):由专用寄存器、指令队列缓冲器、地址加法器等功能部件组成。形成对外总线，与存储器、I/O接口电路进行数据传输。 ﹡EU 与 BIU的流水线操作： EU 与 BIU可独立工作，BIU在保证EU与片外传送操作数前提下，可进行指令预取，与EU可重叠操作。

  5. 3.BIU与EU的重叠操作 ﹡8080/8085受结构限制，取指令和执行指令串行进行，操作无重叠（无并行性）。 ﹡8086由EU与BIU两个独立的功能部件组成，它们的操作有并行性。 ﹡ EU 与 BIU的流水线操作： EU 与 BIU可独立工作，BIU在保证EU与片外传送操作数前提下，可进行指令预取，与EU可重叠操作。 ﹡8086指令队列出现2个空字节，且EU未占总线，BIU自动取指令填充队列。

  6. 取指令1 执行指令1 取指令2 执行指令2 非流水线操作 8085 流水线操作 8086 取指令1 执行指令1 取指令2 执行指令2 取指令3 执行指令3 t t0 t1 t2 t3 t4 在t0～t4时间间隔中，8085执行了2条指令。 在t0～t4时间间隔中，理想情况下 ，8086可执行3条指令。

  7. 4. 8086微处理器引脚（线）说明 ﹡8086/8088微处理器采用40条引线双列直插(DIP)封装。 ﹡ 8086/8088微处理器引线是对外前端总线及专用信号引线。 ﹡ 8086/8088微处理器引线，在逻辑上可分为3类：地址总线信号、数据总线信号、控制总线信号。还有一些专用信号：电源、地、时钟。 ﹡ 8086/8088采用引线分时复用技术，一条引线不同时间代表不同信号,解决引线不够问题。

  8. （1）基本引脚信号 ﹡AD15～AD0（I/O,三态）：地址/数据复用引脚。 ﹡A19/S6 ～ A16/S3（O,三态）：地址/状态复用引脚。 ﹡BHE# /S7 （O,三态）:高字节允许/状态复用引脚。 ﹡NMI（In）：非屏蔽中断请求线，上升边触发。 ﹡INTR (In) ：可屏蔽中断请求线，高电平有效。 ﹡RD# (O,三态) ：读选通信号，低电平有效。 ﹡CLK (In) : 时钟信号，处理器基本定时脉冲。 ﹡RESET (In) :复位信号，高电平有效。

  9. * WR# (O,三态)：写选通信号，低电平有效。 ﹡READY (In)：准备好信号，高电平有效。处理器与存储器及I/O接口速度同步的控制信号。 ﹡TEST# (In): 测试信号，低电平有效。处理器执行WAIT指令的控制信号。 ﹡MN/MX# (In):最大/最小工作模式选择信号。硬件设计者用来决定8086工作模式，MN/MX# =1 8086为最小模式， MN/MX# =0 8086为最大模式。 ﹡Vcc (In): 处理器的电源引脚，接 +5V电源。 ﹡GND :处理器的地线引脚，接系统地线。

  10. （2）最小模式下的有关控制信号 ﹡INTA# (O) :最小模式下的中断响应信号。 ﹡ALE (O) :地址锁存允许信号。 ﹡DEN# (O,三态) ：数据总线缓冲器允许信号。 ﹡DT/R# (O,三态) ：数据总线缓冲器方向控制信号。 ﹡M/IO# (O,三态) ：存储器或I/O接口选择信号。 ﹡WR# (O,三态) ：写命令信号。 ﹡HOLD (In) : 总线请求信号。 ﹡HLDA (O) :总线请求响应信号。

  11. （3）最大模式下的有关控制信号 ﹡QS1、QS0 (O) :指令队列状态信号。表明8086当前指令队列的状态。 ﹡S2# ,S1# ,S0# (O,三态) :最大模式总线周期状态信号。作为总线控制器8288的输入信号，8288输出各种控制信号。 ﹡LOCK# (O,三态) :总线封锁信号。信号有效时不允许其他主控部件占用总线。 ﹡RQ#/GT#0, RQ#/GT#1 (I/O) :最大模式总线请求/总线响应信号，每条引线作为输入时是总线请求RQ信号，每条引线作为输出时是总线请求响应GT信号。

  12. 8086访问存储器特性

  13. 8086访问存储器特性

  14. 8086最小方式微计算机组成

  15. 8086最大方式微计算机组成 8288 CLK S0# S1# S2# DEN DT/R# ALE AMWC# AIOWC# INTA# MRDC# MWTC# IORC# IOWC# MN/MX# Vcc S0# S1# S2# 8284 CLK READY RESET RES# RDY 8086 CPU STB BHE# READY ADDR SUB BHE# BHE# ADDRESS 8282 X3 BQ#/GT0# A19-A16 ADDR./DATA MEMORY BQ#/GT1# AD15-AD0 OE# INTR I/0 INTERFACE INTR T LOCK# LOCK# 8282 X3 OE# DATA BUS DI D0
