  1. UTYPOLE le support de l’électrification rurale UPDEA Tunis 15 Octobre 2008 Par Philippe MARTEAU Directeur Technique LP Valmont Europe

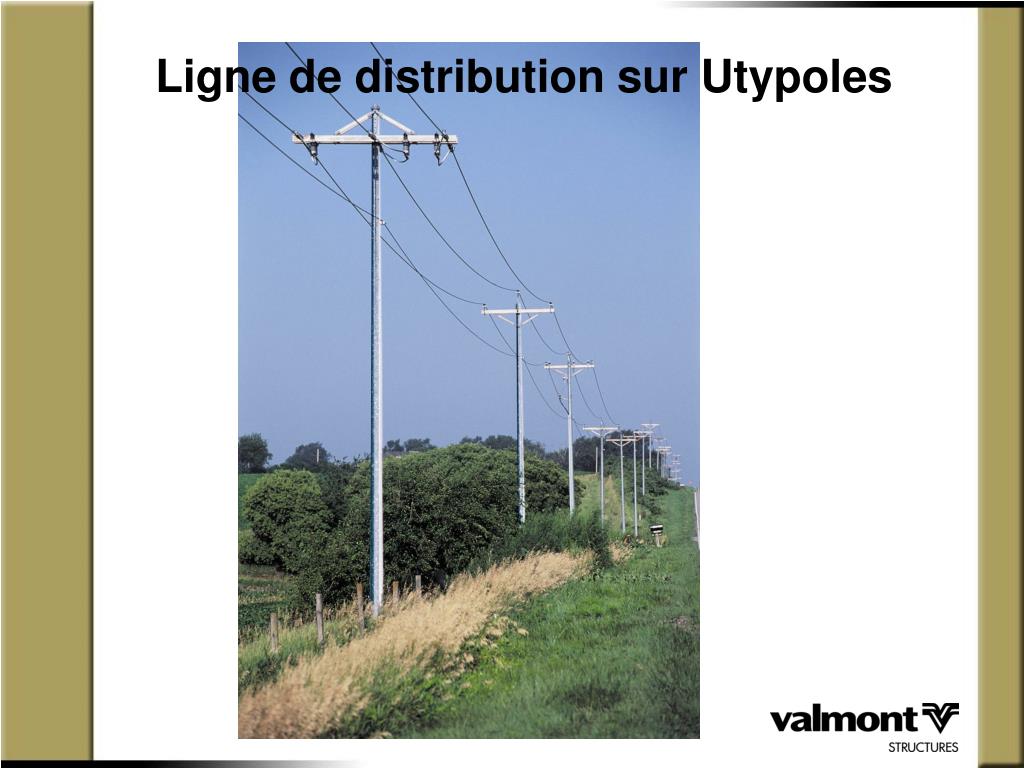

  2. Ligne de distribution sur Utypoles

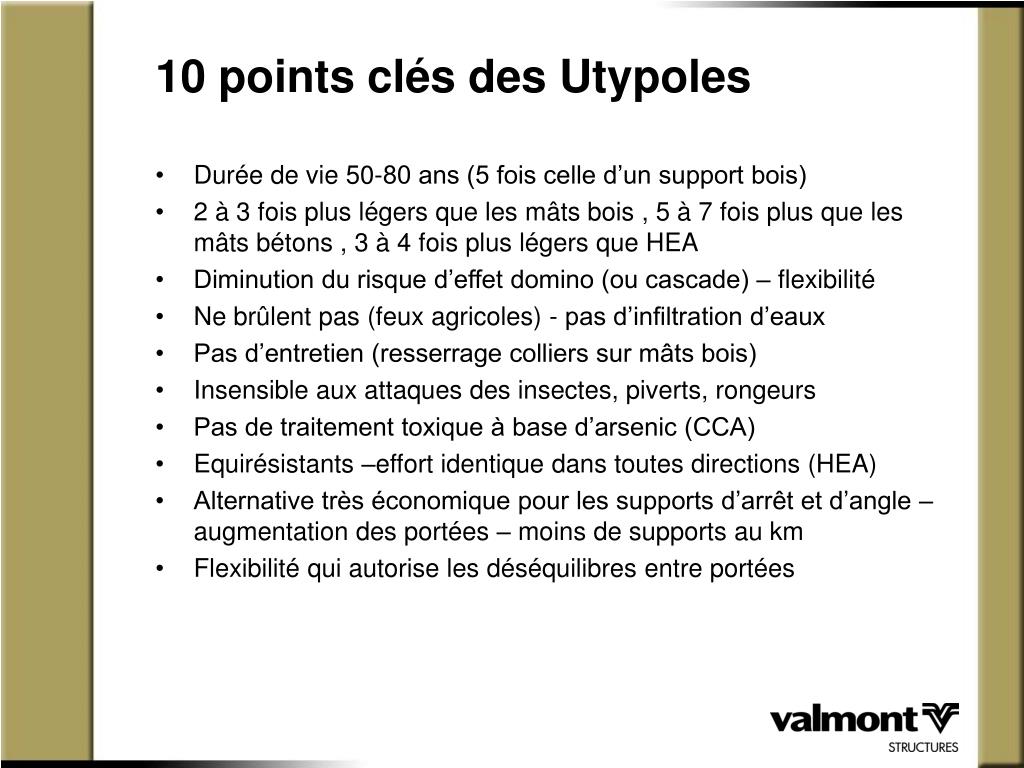

  3. 10 points clés des Utypoles • Durée de vie 50-80 ans (5 fois celle d’un support bois) • 2 à 3 fois plus légers que les mâts bois , 5 à 7 fois plus que les mâts bétons , 3 à 4 fois plus légers que HEA • Diminution du risque d’effet domino (ou cascade) – flexibilité • Ne brûlent pas (feux agricoles) - pas d’infiltration d’eaux • Pas d’entretien (resserrage colliers sur mâts bois) • Insensible aux attaques des insectes, piverts, rongeurs • Pas de traitement toxique à base d’arsenic (CCA) • Equirésistants –effort identique dans toutes directions (HEA) • Alternative très économique pour les supports d’arrêt et d’angle – augmentation des portées – moins de supports au km • Flexibilité qui autorise les déséquilibres entre portées

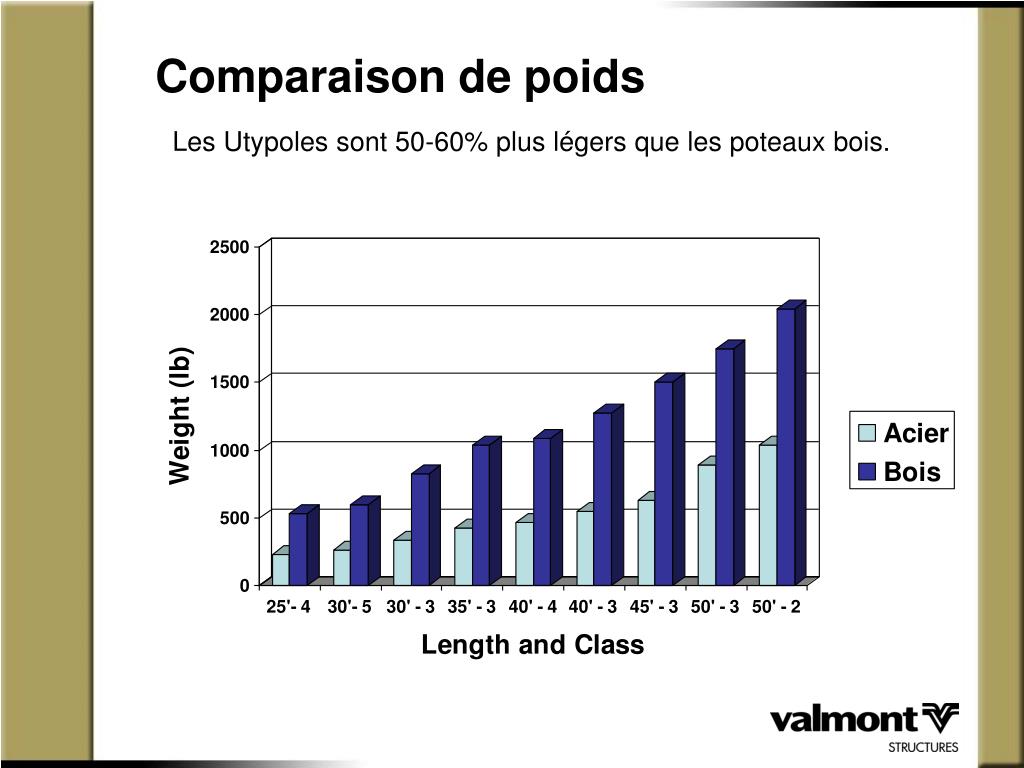

  4. Comparaison de poids Les Utypoles sont 50-60% plus légers que les poteaux bois.

  5. Pas de camion-gruejuste la force humaine Scellement à la pierre sèche

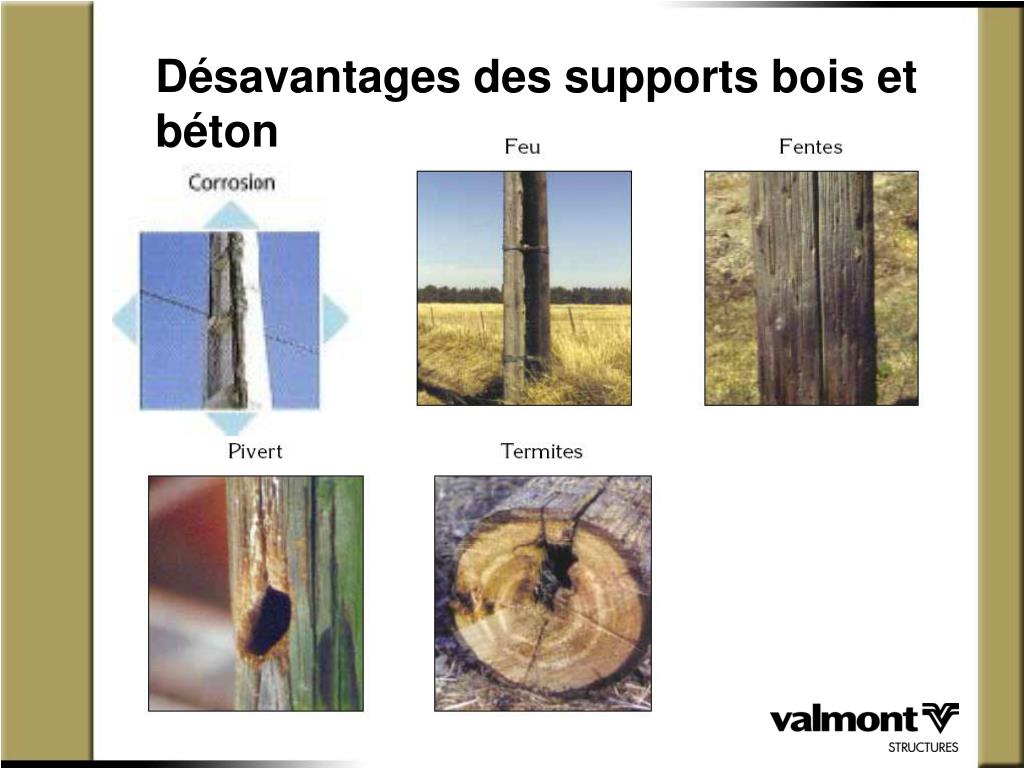

  6. Désavantages des supports bois et béton

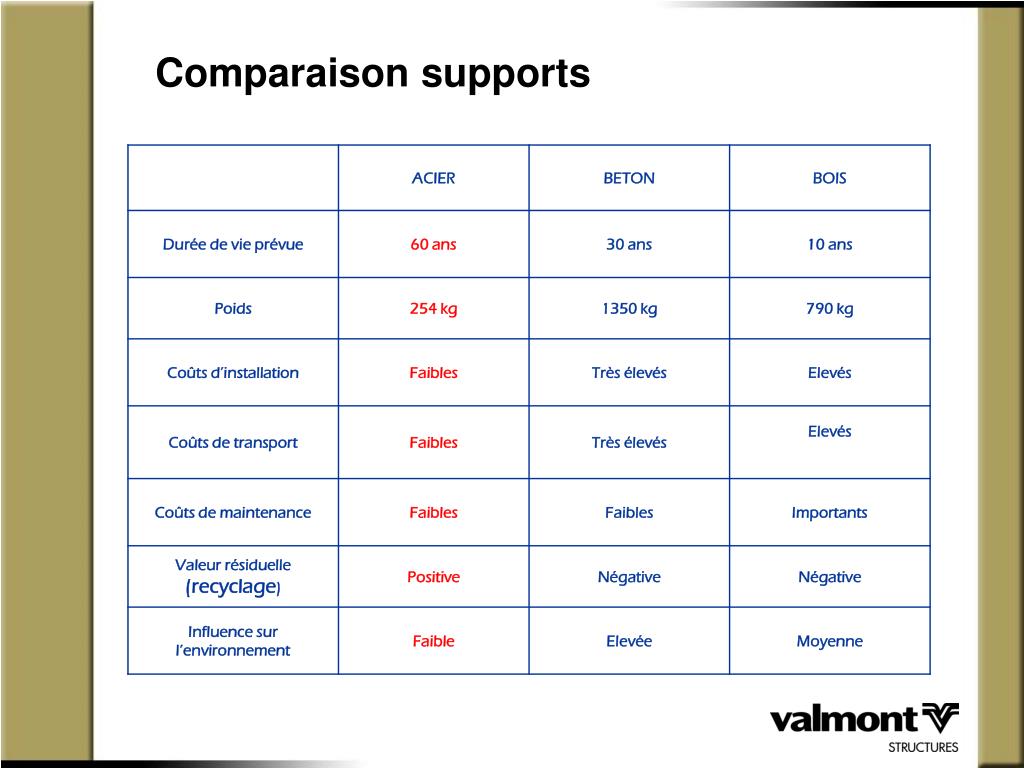

  7. Comparaison supports

  8. Spécifications techniques • L’acier utilisé est le S500 conforme à la norme NFEN 10025 et ayant les caractéristiques suivantes: • Limite élastique Re = 500 Mpa (N/mm²) • Limite de rupture Re = 550 - 700 Mpa (N/mm²) • Soudage longitudinal SAW (Arc submergé) • Galvanisation à chaud: au trempé selon norme ISO 1461 • Couche de zinc > 70 microns intérieur et extérieur • Partie enterrée: selon demande client protection supplémentaire bitumineuse • Fabrication sur site qualifié ISO 9001

  9. Tableau des dimensions et efforts De 8m à 12m en standard Autres hauteurs et efforts sur demande

  10. ConfigurationsStandard & options

  11. Sites industriels Valmont

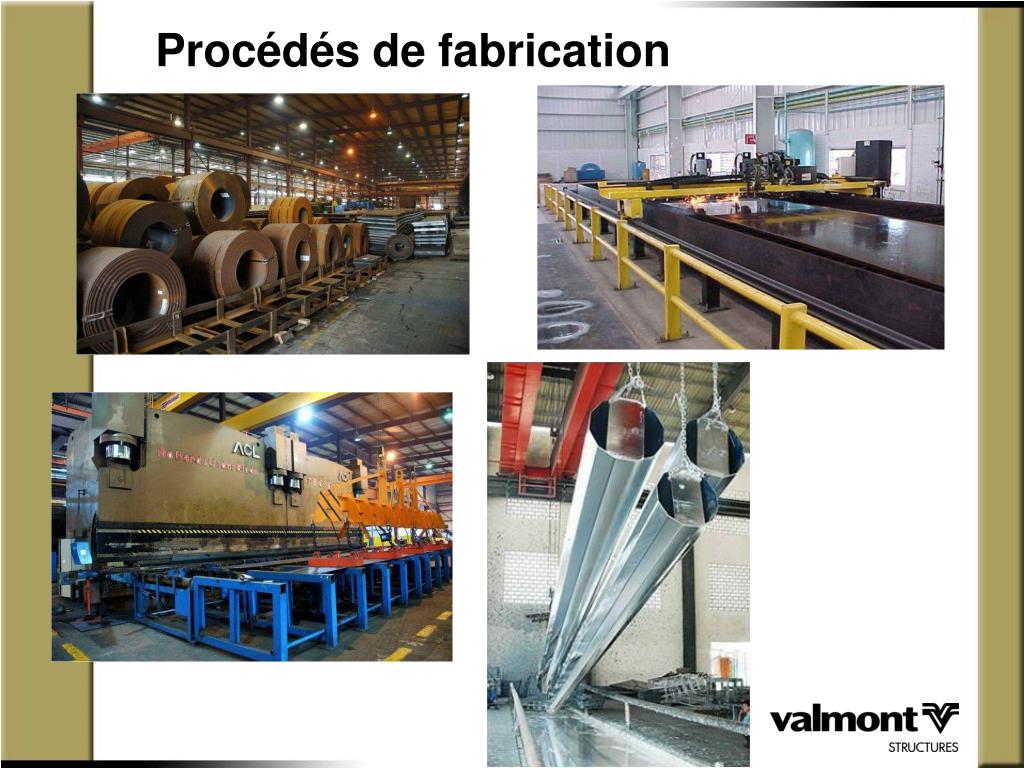

  12. Procédés de fabrication

  13. MERCI POUR VOTRE ATTENTIONBrochures à votre disposition UPDEA Tunis 15 Octobre 2008
