Presentation Transcript

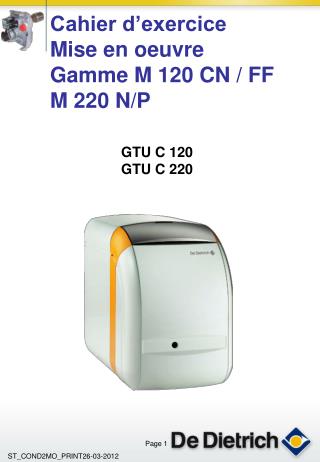

Gtu c 120 gtu c 220

Cahier d’exercice Mise en oeuvre

Gamme M 120 CN / FF

M 220 N/P

GTU C 120

GTU C 220


Gtu c 120 gtu c 220

Principe de la combustion

Combustible

Comburant

Étincelle

Combustible fioul

CarboneC ………%

HydrogèneH ………%

Soufre S …

…… %

maximum

La combustion est une réaction chimique qui dégage:

1)

2)


Gtu c 120 gtu c 220

La combustion est une réaction chimique

C + O2-----> Dioxyde de carbone

C + 1/2 O2----->Monoxyde de carbone

H2 + 1/2 O2----->Eau

S + O2----->Dioxyde de soufre

SO2 + 1/2 O2----->Trioxyde de soufre

SO3 + H2O----->Acide sulfurique

A très haute température de flamme

N + O2 ----->ou Oxydes d‘azote


Gtu c 120 gtu c 220

Les courbes de combustion

Indice de suie

4

3

2

Suie

Imbrûlés

1

11%

12%

13%

14%

CO 2

Évolution du CO

CO

CO

Action:

Action:

10%

12%

14%

d‘air

CO 2

d‘air

Réglage idéal: CO2 =

%


Gtu c 120 gtu c 220

Excès et défaut d‘air

Si l‘on apporte juste la quantité d‘air nécessaire pour la quantité de fioul en jeu on parle de :

Combustion neutre ou stoechiométrique

et de

Facteur d‘air stoechiométrique

Facteur d‘air Lambda

CO2 max.

CO2 mesuré

CO 2 Max = 15,6%

C

C

=

C

Exemple

CO 2 mesuré

10 %

12 %

14 %

----->

----->

----->

----->


Gtu c 120 gtu c 220

Réduction des NOx

A très haute température de flamme

N + O 2----->NoxOxydes d‘azote

Toutes les solutions ECO-NOx existantes tournent autour de deux grands principes.

1.

2.


Gtu c 120 gtu c 220

La pression d’air à la tête permet d’avoir :

On la règle en modifiant :

1

2

Réglage de la pression d’air à la tête.

La présence de ces turbulences est le signe d’un parfait réglage de la tête du brûleur.


Gtu c 120 gtu c 220

Démontage complet du brûleur.


Gtu c 120 gtu c 220

Identification des

pièces de rechanges.

Identifiez les pièces et donnez leur référence :


Gtu c 120 gtu c 220

Identification des pièces

Identifiez les pièces et donnez leur référence :


Gtu c 120 gtu c 220

Identification des pièces

Identifiez les pièces et donnez leur référence :


Gtu c 120 gtu c 220

Electricité du brûleur.

A quoi corresponde les différentes sorties électriques du socle câblage ?

Black Box intégrant coffret de sécurité et socle réchauffé avec post-ventilation à partir 08/2008


Gtu c 120 gtu c 220

Electricité du brûleur.

M 220N

A quoi correspondent les différentes sorties électriques

du socle cablâge ?


Gtu c 120 gtu c 220

Remontage complet

du brûleur.

Bride soudée sur le tube de flamme

Réglage et Mise à feu …


Gtu c 120 gtu c 220

Mesures à effectuer

Mesure

...........................

...........................

...........................

...........................

...........................

...........................

Appareil

...........................

...........................

...........................

...........................

...........................

...........................


Gtu c 120 gtu c 220

Concept du brûleur

Air comburant

Electricité

Fioul

Coffret de sécurité DKO 996 (avec post ventilation)


Gtu c 120 gtu c 220

Concept du brûleur

Coffret de sécurité BB-LZV (avec post ventilation)

Réglage servomoteur

1]

2]

3]


Gtu c 120 gtu c 220

3

2

1

Le spectre de pulvérisation A / S / SF

L ’angle de pulvérisation 80°/ 60°

Le débit du gicleur

Le choix du brûleur

M 123 CN : 16 à 21 kW

M 124 CN : 21 à 27 kW

M 125 CN : 27 à 33 kW

La puissance du brûleur diminue de 1,3% lorsqu’on monte de 100m en altitude

3 caractéristiques à respecter selon le modèle de brûleur


Gtu c 120 gtu c 220

Le choix du gicleur

Relever la référence du gicleur dans la notice

ex.. : M123CN à 16 kW : ............................

Calculer le débit de fioul pour 19 KW

Débit = P. enf. / Pci (11,9 kWh/Kg de fioul)

..................../...................... = Kg/h

Rechercher le calibre pour une pression de service de 12 bar :………….......Us Gal/h

Quel Ø pour l‘alimentation fioul est à prévoir?

Installation en bi-tube

Pompe Danfoss BFP 41 R 3

Longueur : 25 m

Hauteur d‘aspiration : - 1 m

Ø = ..............................


Gtu c 120 gtu c 220

Diam. Sélectionné:

……………………

4mm pour 90% des cas

Gicleur (GPH)

Débit (l/h)

Gicleur (GPH)

Débit (l/h)

Choix du raccordement fioul pour M 120 N

Conversion d’un système bi-tube en un système mono aspiration avec filtre Floco-Top

Détermination de la section de la conduite d’aspiration:

Choisir le gicleur et le débit en notice:

Choisir en fonction du diagramme ci-dessous:


Gtu c 120 gtu c 220

Contrôles avant mise en route

  • Raccordement de la chaudière:

  • Circuit eau:

    • Vérifier la pression d’eau

    • Vase d’expansion

    • Soupape de sécurité

    • Vérifier le siphon eau de condensation

  • Circuit des fumées

    • Ø de la cheminée

    • Nombre de coudes

    • Étanchéité

  • Circuit électrique

    • Raccordement de la terre

    • Phase / Neutre

    • Mise en place des bulbes des thermostats dans le doigt-de-gant

    • Monter la platine AD 217 pour commande 2ème allure tab. diem3 GTUC 220

    • Raccordement t-stat de fumée

  • Circuit fioul

    • Flexible départ et retour

    • Étanchéité

  • Réglages du brûleur:

    • Montage sur la porte

    • Électrodes d’allumage

    • Tête de combustion, côte « C » et nb de bagues

    • Fente de recirculation


Gtu c 120 gtu c 220

Mise en route du brûleur

  • Raccordement des appareils de mesure:

  • Manomètre fioul

  • Manomètre air

  • Pompe à smoke

  • Calibrage de l’analyseur de fumées

  • Allumage du brûleur:

  • Ajuster la pression fioul

  • Contrôler la pression air

  • Régler un smoke entre 0 et 1

  • Régler la combustion avec l’analyseur de fumées

  • Contrôler les organes de sécurité:

  • Le thermostat de sécurité

  • La détection de flamme

  • Le fonctionnement de la régulation

  • Le thermostat de fumée


Gtu c 120 gtu c 220

Tableaux de préconisation

M 120 CN / FF


Gtu c 120 gtu c 220

Tableaux de préconisation

M 220 P/N


Gtu c 120 gtu c 220

Recommandation


Gtu c 120 gtu c 220

Entretien annuel

d’un brûleur

Une installation de chauffage et de production d’eau chaude

sanitaire doit être entretenue depuis 1978, cet entretien est obligatoire.

Il est régi par le « Règlement Sanitaire Départemental Type »

JO du 13 septembre 1978 – article 36-1.


Gtu c 120 gtu c 220

FUMISTERIE GTUC 120

Configuration type 23p: Raccordement à une cheminée (air comburant pris dans la chaufferie)


Gtu c 120 gtu c 220

FUMISTERIE GTUC 220

Configuration type 23p: Raccordement à une cheminée (air comburant pris dans la chaufferie)


Gtu c 120 gtu c 220

Améliorer votre professionnalisme

et votre compétence technique

Centre de Formation

International

1, route de Strasbourg

67110 REICHSHOFFEN

Tel. : 03 90 55 31 50

Fax : 03 88 80 27 38
