Дипломная работа Информационно-аналитическая система контроля технологических параметров водопроводной сети Выполнила:Крупенина Анна Константиновна Научный руководитель:Кирьянов Егор Михайлович КузГТУ, 2010

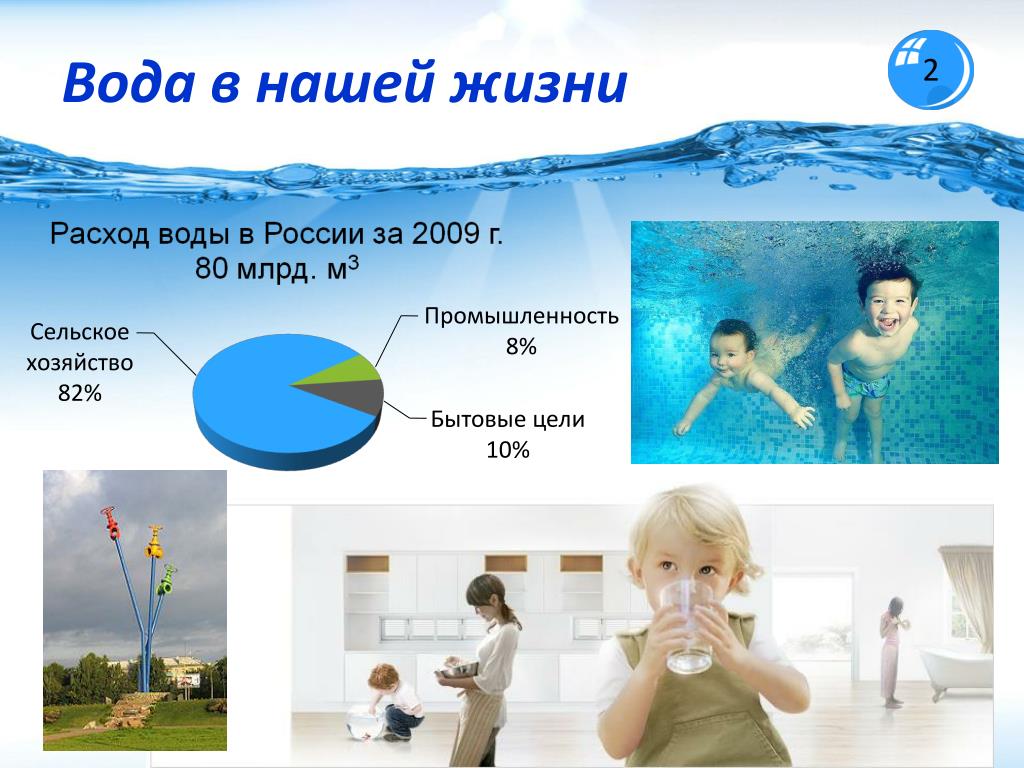

Вода в нашей жизни Промышленность 8% Сельское хозяйство 82% Бытовые цели 10%
Проблемы современного водоснабжения • Высокий износ водопроводов (до 85%) • Высокий уровень потерь воды (до 17,5%) • Устаревшие технологии водоподачи • Недостаточное финансирование • Недостаток мощностей • Низкое качество очистки
Классификация потерьводы Потери воды Самовольное пользование Утечки из водопроводной сети Естественная убыль Просачивание воды Видимые утечки (при авариях) Скрытые утечки Испарение из открытых резервуаров Испарение воды Потери воды при ремонте
Цель дипломной работы Разработка и внедрение информационно-аналитической системы (ИАС) контроля технологических параметров водопроводной сети
Функции разрабатываемойсистемы • Сбор информации о параметрах водопровода • Анализ полученных значений • Ведение базы данных собранных значений • Передача данных удаленным службам • Построение графиков и выдача отчетов

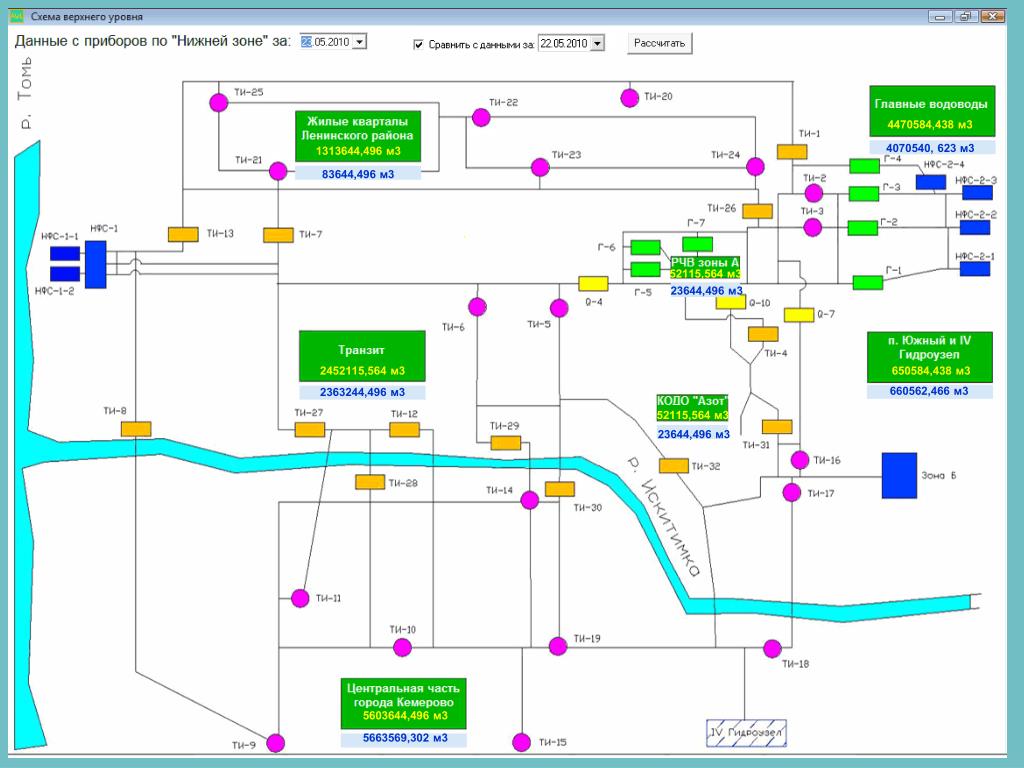

4470584,438 м3 4070540, 623 м3 1313644,496 м3 83644,496 м3 52115,564 м3 23644,496 м3 2452115,564 м3 650584,438 м3 660562,466 м3 2363244,496 м3 52115,564 м3 23644,496 м3 5603644,496 м3 5663569,302 м3
Преимущества перед аналогами • использование эталонных значений • большое количество различных видов отчетов • наглядное представление состояния водопровода с помощью схемы и графиков • документирование всех событий и операций с базой • подробное руководство • низкая стоимость
Результат внедрения • быстрое обнаружение и локализация утечек поможет снизить : • себестоимость подаваемой воды • тарифы на услуги предприятий водоснабжения • степень негативного влияния водопровода на окружающую среду • помощь диспетчеру в принятии решений • отслеживание динамики значений параметров • экономия денежных средств
Акт о внедрении • В опытную эксплуатацию • В промышленную эксплуатацию
Спасибо за внимание! Информационно-аналитическая система контроля технологических параметров водопроводной сети Выполнила:Крупенина Анна Константиновна Научный руководитель:Кирьянов Егор Михайлович
ГИС, не позволяет обнаруживать утечки, проводить анализ параметров сети 4 ГИС, не позволяет обнаруживать утечки, проводить анализ параметров сети 3 Высокая стоимость, отсутствие русскоязычной документации, не адаптирована для российского водоснабжения 2 Аналогии их недостатки Нет возможностей построения графиков, сравнения с эталоном, короткое время автономной работы регистраторов 1
Для полноценной работы системынеобходимо • Датчики давления, расхода • РегистраторыXiLog (для сбора данных с датчиков и отправки их на компьютер диспетчера посредством GSM-модема) • GSM-модем (для передачи и получения SMS-сообщений) • Компьютер диспетчера • Принтер
Структура ИАС • Компоненты системы: • Ядро системы • Компонент сбора и передачи данных • Компонент взаимодействия с пользователем
Методы исследования и технологии разработки дипломная работа разработана с использованием методов системного анализа при разработке использовались методологии структурного и объектно-ориентированного программирования, технология реляционных баз данных и технология визуального программирования в среде разработки Borland Delphi 7

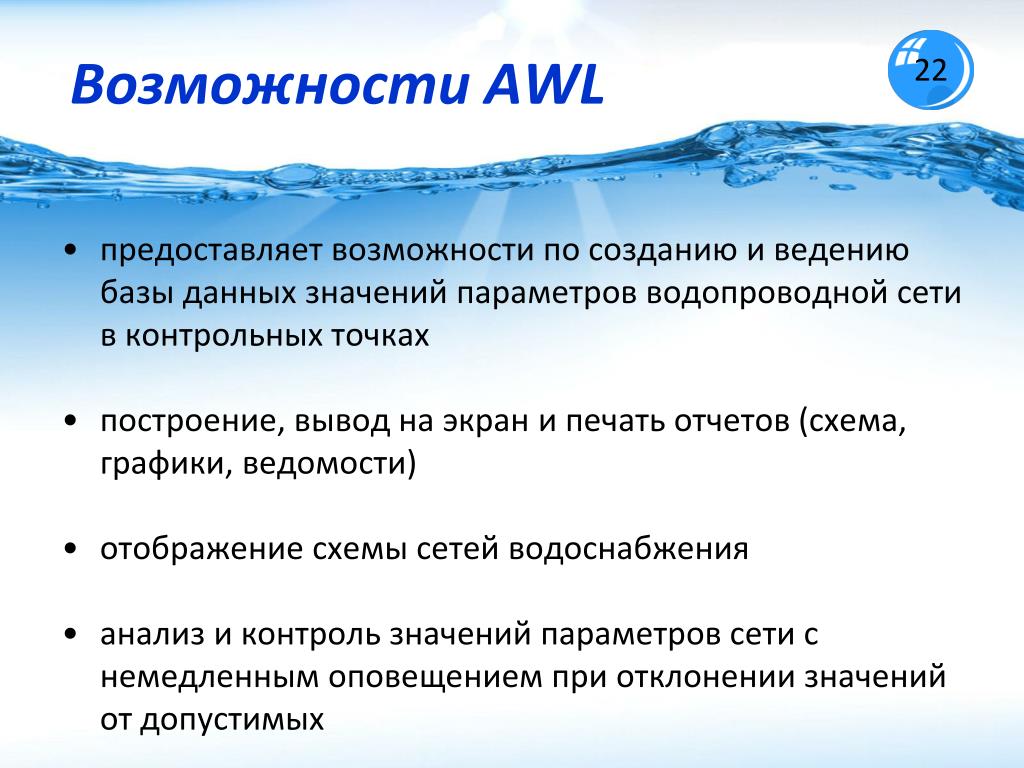

Возможности AWL предоставляет возможности по созданию и ведению базы данных значений параметров водопроводной сети в контрольных точках построение, вывод на экран и печать отчетов (схема, графики, ведомости) отображение схемы сетей водоснабжения анализ и контроль значений параметров сети с немедленным оповещением при отклонении значений от допустимых
Способы сокращения потерь воды • анализ динамики параметров водопроводной сети во времени • сокращение времени на: • обнаружение аварий • локализацию аварий • устранение аварий
Существующие системы Используют оборудование с неоправданно коротким сроком автономной работы; не учитывают специфику российского водоснабжения; не имеют русскоязычного интерфейса и руководства; отличаются высокой стоимостью.
