材料力学 组合变形
M R P P z P x y 组合变形 概 述 一、组合变形 :在复杂外载作用下,构件的变形会包含几种简单变形,当几种变形所对应的应力属同一量级时,不能忽略之,这类构件的变形称为组合变形。

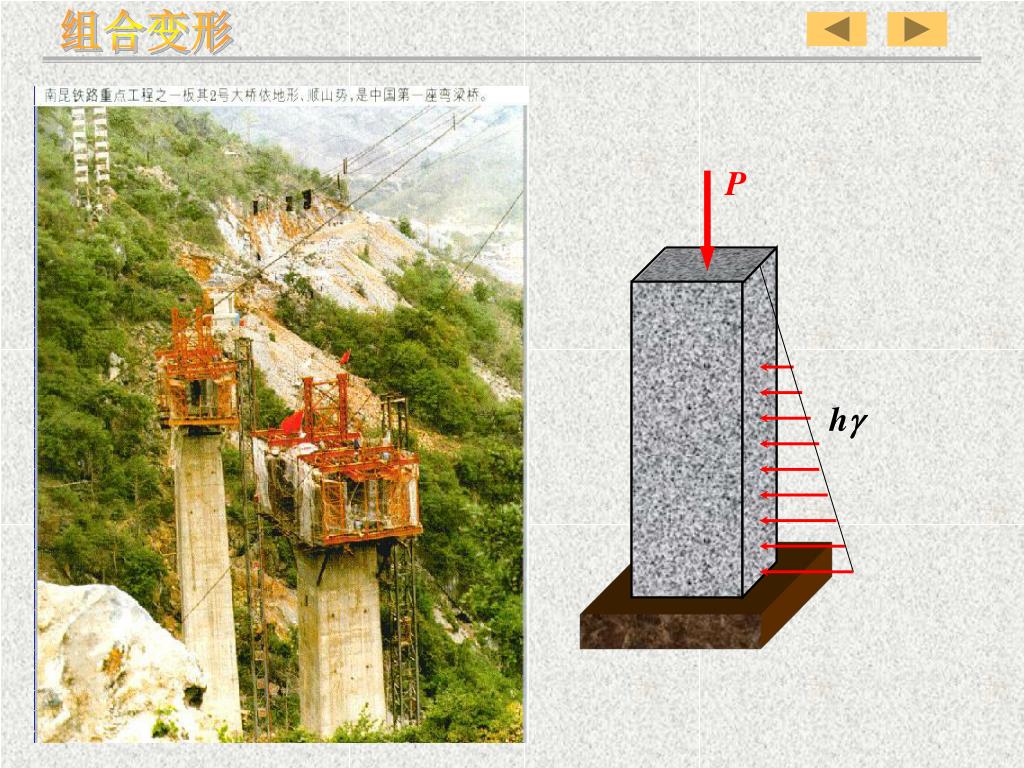

P hg 组合变形
P q hg 水坝 组合变形
组合变形 二、组合变形的研究方法 ——叠加原理 ①外力分析:外力向形心(后弯心)简化并沿主惯性轴分解 ②内力分析:求每个外力分量对应的内力方程和内力图,确 定危险面。 ③应力分析:画危险面应力分布图,叠加,建立危险点的强 度条件。
Pz j z Py P x y z Pz Py y P 组合变形 斜弯曲 一、斜弯曲:外力通过弯心,且不与形心主轴平行或重合,则为斜弯曲[杆件产生弯曲变形,但弯曲后,挠曲线与外力(横 向力)不共面。] 二、斜弯曲的研究方法 : 1.分解:将外载沿横截面的两个形心主轴分解,于是得到两个正交的平面弯曲。
x Pz z Pz Py j z y P Py P y 组合变形 2.叠加:对两个平面弯曲进行研究;然后将计算结果叠加起来。
x Pz m z Pz Py j z y P Py P y m x L 组合变形 解:1.将外载沿横截面的形心主轴分解 2.研究两个平面弯曲 ① 内 力
x Pz m z Pz Py j z y P Py P y m x L 组合变形 ② 应 力 My引起的应力: M z引起的应力: 合应力: L
中性轴 j D2 a Pz fz z b D1 f Py P fy y 组合变形 ③中性轴方程 可见:只有当Iy = Iz时,中性轴与外力才垂直。 ④最大正应力 在中性轴两侧,距中性轴最远的点为拉压最大正应力点。 ⑤变形计算 当= 时,即为平面弯曲。

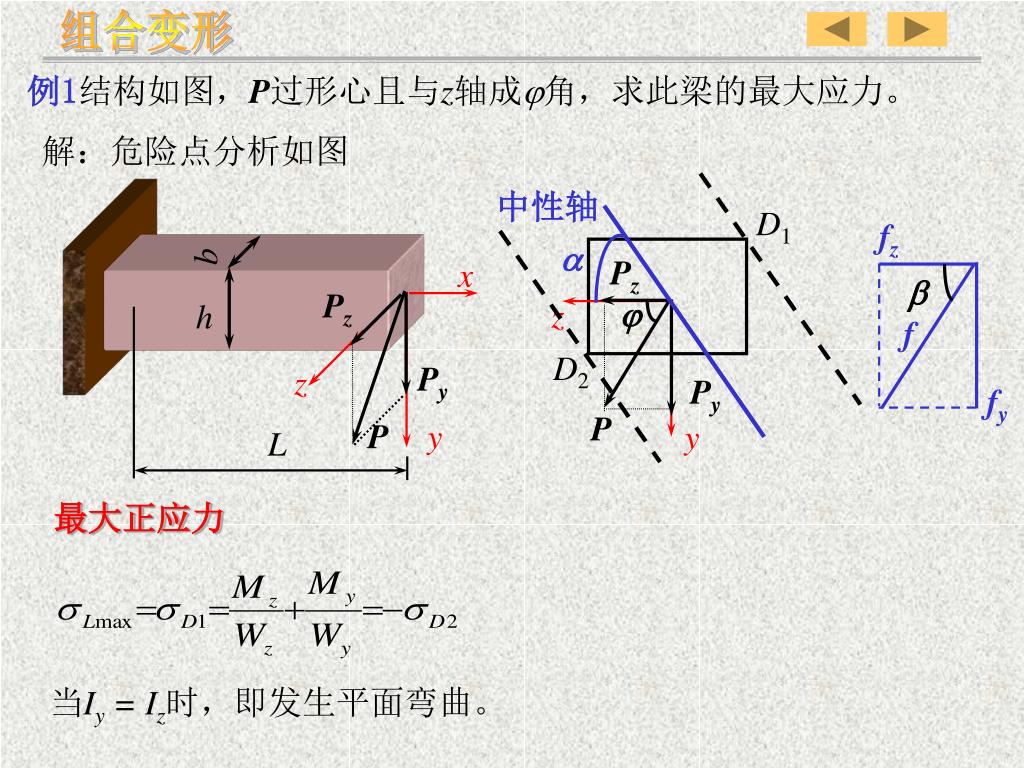

x Pz z Py j y P 中性轴 fz D1 a b Pz f z D2 fy Py P y 组合变形 例1结构如图,P过形心且与z轴成角,求此梁的最大应力。 解:危险点分析如图 b h L 最大正应力 当Iy = Iz时,即发生平面弯曲。
P R x x P P P Mz y y z z My My 组合变形 拉(压)弯组合 偏心拉(压) 截面核心 一、拉(压)弯组合变形:杆件同时受横向力和轴向力的作用而产 生的变形。
x P Mz y z My 组合变形 二、应力分析: My MZ P
P d P P 200 200 200 200 300 P M 组合变形 例4 图示不等截面与等截面杆,受力P=350kN,试分别求出两柱内的绝对值最大正应力。 解:两柱均为压应力 图(1) 图(2)
拉压 拉压超静定问题及其处理方法 一、超静定问题及其处理方法 1、超静定问题:单凭静平衡方程不能确定出全部未知力 (外力、内力、应力)的问题。 2、超静定的处理方法:平衡方程、变形协调方程、物理 方程相结合,进行求解。

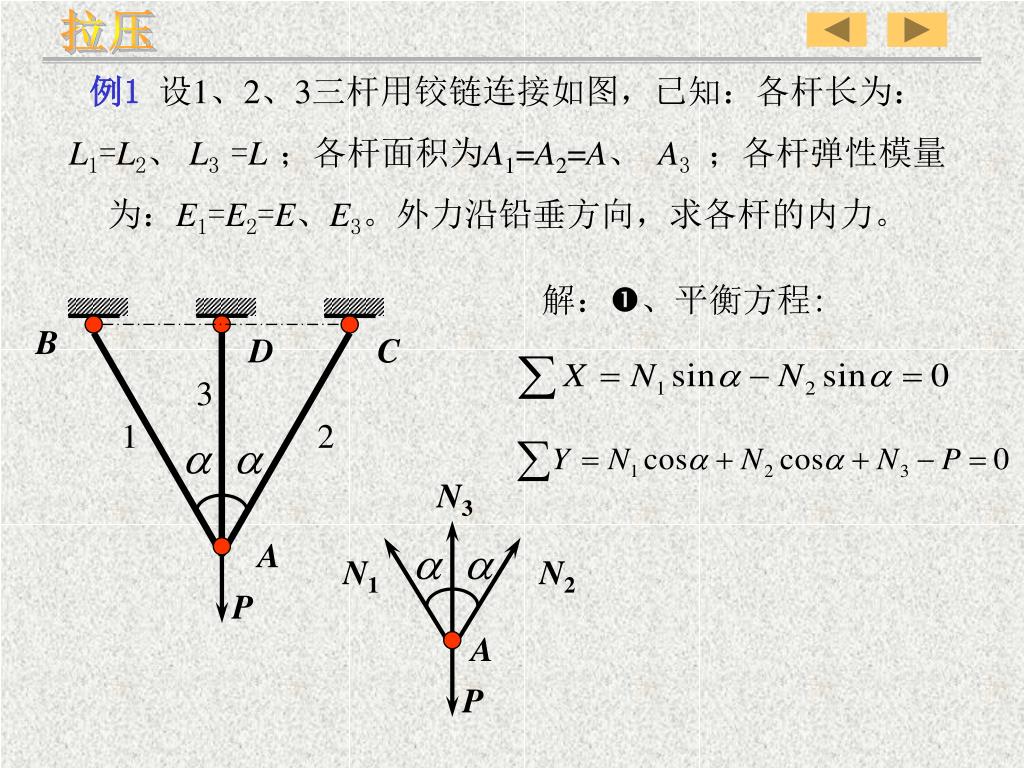

P B D C 3 1 2 N3 N1 N2 A A P 拉压 例1设1、2、3三杆用铰链连接如图,已知:各杆长为:L1=L2、L3 =L;各杆面积为A1=A2=A、 A3;各杆弹性模量为:E1=E2=E、E3。外力沿铅垂方向,求各杆的内力。 解:、平衡方程:
B D C 3 1 2 A A1 拉压 几何方程——变形协调方程: 物理方程——弹性定律: 补充方程:由几何方程和物理方程得。 解由平衡方程和补充方程组成的方程组,得:
拉压 3、超静定问题的方法步骤: 平衡方程;几何方程——变形协调方程;物理方程——弹性定律;补充方程:由几何方程和物理方程得;解由平衡方程和补充方程组成的方程组。
拉压 例2木制短柱的四角用四个40404的等边角钢加固,角钢和木材的许用应力分别为[]1=160M Pa和[]2=12MPa,弹性模量分别为E1=200GPa和 E2 =10GPa;求许可载荷P。 P P 解:平衡方程: y 4N1 几何方程 N2 物理方程及补充方程:
拉压 P P 解平衡方程和补充方程,得: y 4N1 求结构的许可载荷: 方法1: N2 角钢面积由型钢表查得: A1=3.086cm2
拉压 求结构的许可载荷: 方法2: 所以在△1=△2的前提下,角钢将先达到极限状态, 即角钢决定最大载荷。 另外:若将钢的面积增大5倍,怎样? 若将木的面积变为25mm,又怎样? 结构的最大载荷永远由钢控制着。
拉压 二、装配应力——预应力 1、静定问题无装配应力。 2、静不定问题存在装配应力。 如图把长 的杆件装进距离为 的固定支座之间,必然引起杆件内的压应力,这种应力称为装配应力.
拉压 二、装配应力——预应力 如图,3号杆的尺寸误差为,求各杆的装配内力。 解:、平衡方程: D B C 3 2 1 、几何方程 A1 A

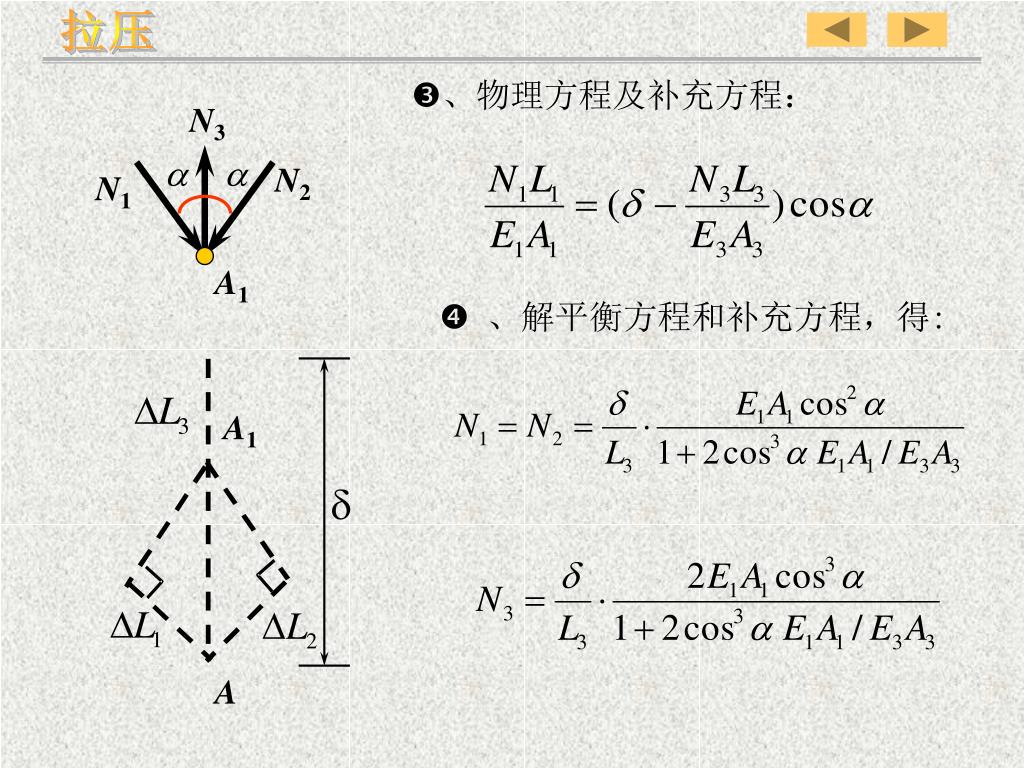

N3 N2 N1 A1 拉压 、物理方程及补充方程: 、解平衡方程和补充方程,得: A1 d A
