Presentation Transcript


6037499

معماری کامپیوتر

دانشگاه آزاد اسلامی واحد پرند

نیمسال دوم 92-93


6037499

معماری کامپیوتر

دانشگاه آزاد اسلامی واحد پرند

قطعات دیجیتال


6037499

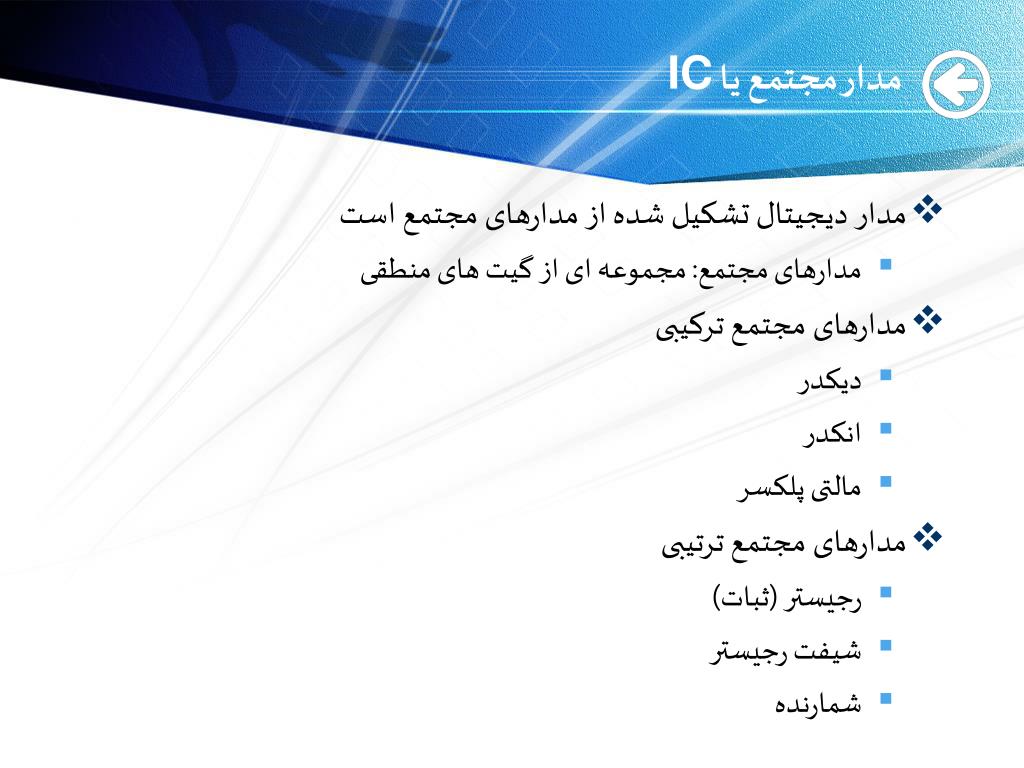

مدار مجتمع یا IC

  • مدار دیجیتال تشکیل شده از مدارهای مجتمع است

    • مدارهای مجتمع: مجموعه ای از گیت های منطقی

  • مدارهای مجتمع ترکیبی

    • دیکدر

    • انکدر

    • مالتی پلکسر

  • مدارهای مجتمع ترتیبی

    • رجیستر (ثبات)

    • شیفت رجیستر

    • شمارنده

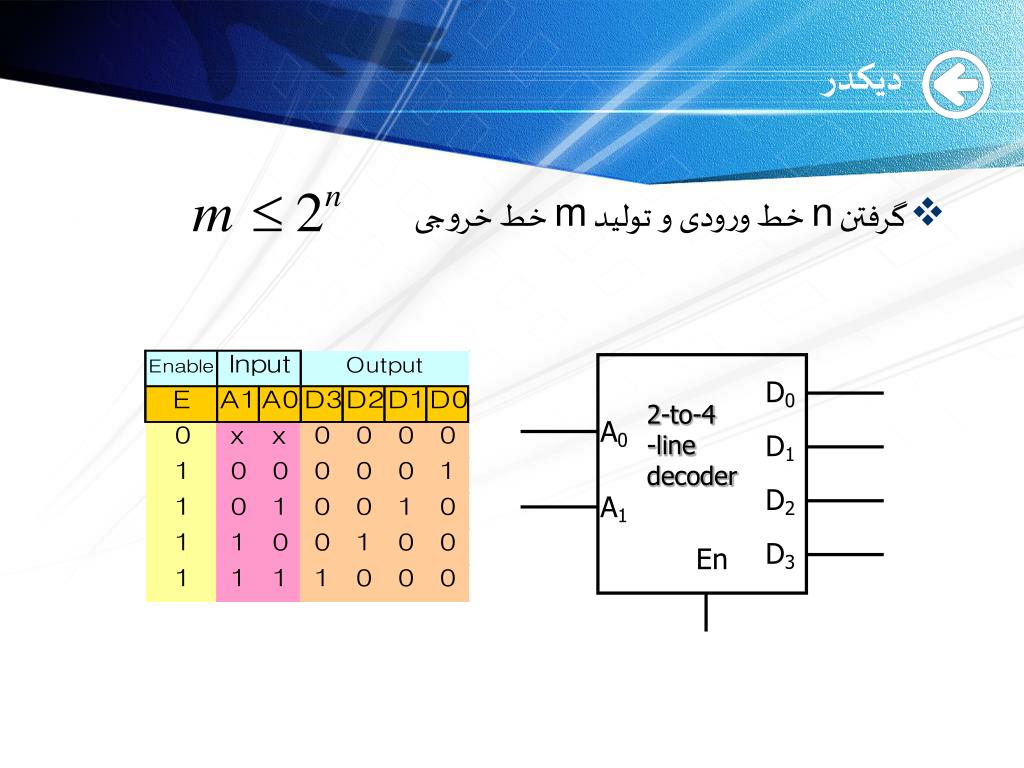

6037499

D0

2-to-4

-line

decoder

A0

D1

D2

A1

D3

En

دیکدر

  • گرفتن n خط ورودی و تولید m خط خروجی


6037499

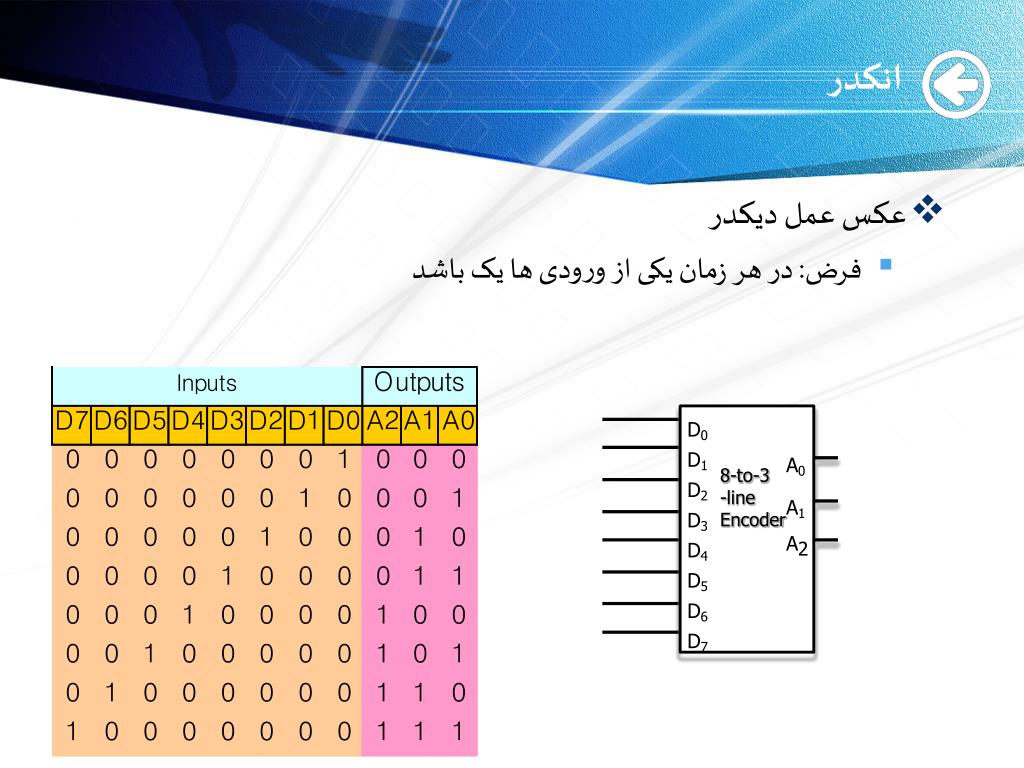

انکدر

  • عکس عمل دیکدر

    • فرض: در هر زمان یکی از ورودی ها یک باشد

D0

D1

A0

8-to-3

-line

Encoder

D2

A1

D3

A2

D4

D5

D6

D7


6037499

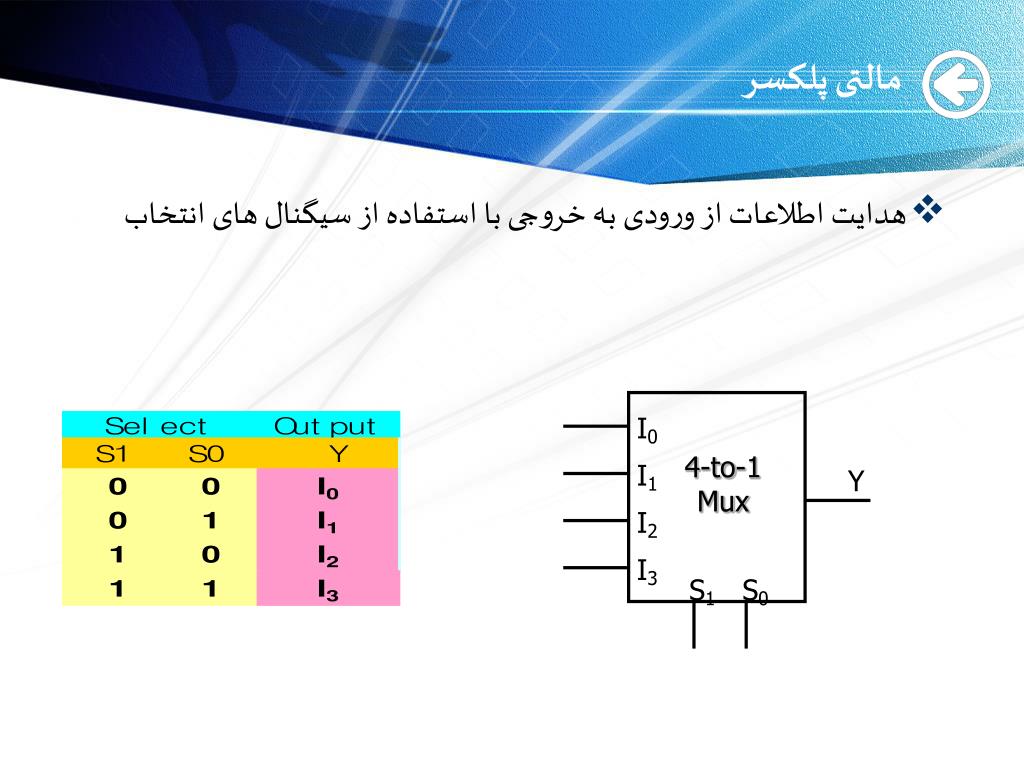

مالتی پلکسر

  • هدایت اطلاعات از ورودی به خروجی با استفاده از سیگنال های انتخاب

I0

4-to-1

Mux

I1

Y

I2

I3

S1

S0

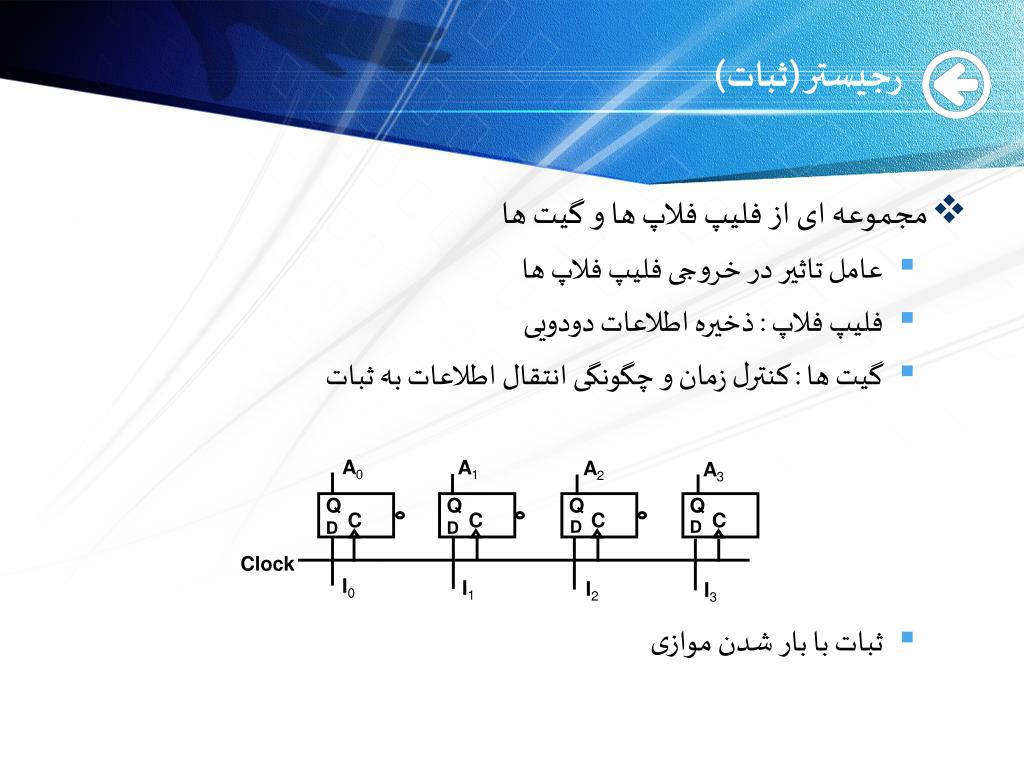

6037499

A0

A1

A2

A3

رجیستر (ثبات)

Q

Q

Q

Q

C

C

C

C

D

D

D

D

Clock

I0

I1

I2

I3

  • مجموعه ای از فلیپ فلاپ ها و گیت ها

    • عامل تاثیر در خروجی فلیپ فلاپ ها

    • فلیپ فلاپ : ذخیره اطلاعات دودویی

    • گیت ها : کنترل زمان و چگونگی انتقال اطلاعات به ثبات

    • ثبات با بار شدن موازی

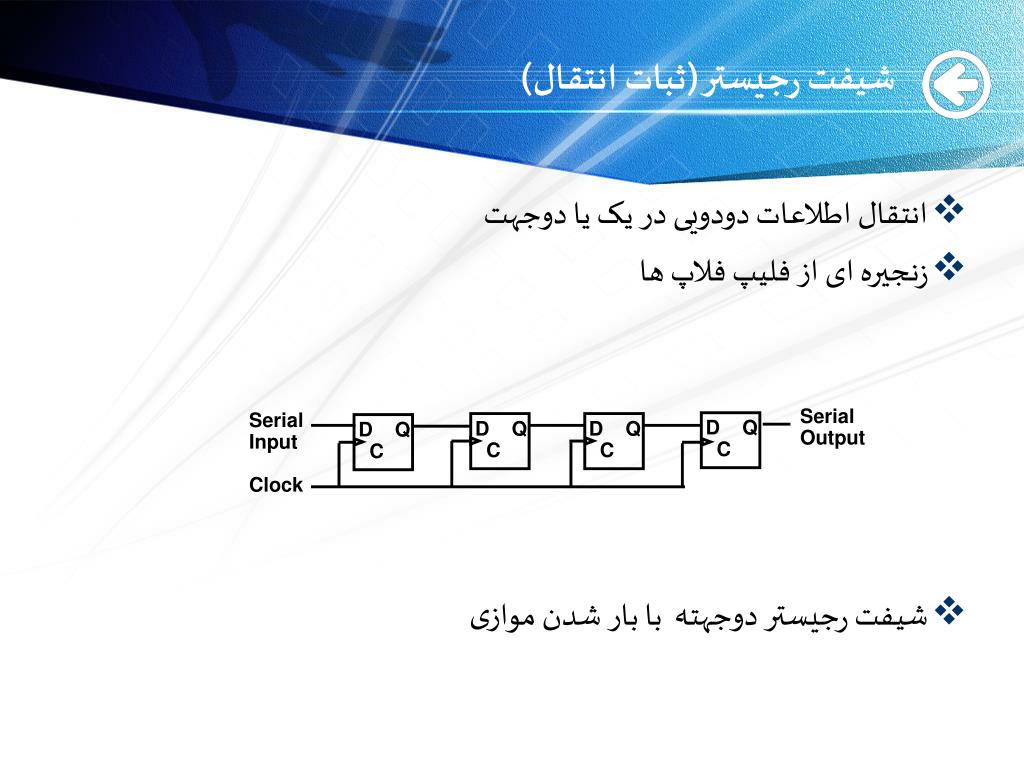

6037499

شیفت رجیستر (ثبات انتقال)

  • انتقال اطلاعات دودویی در یک یا دوجهت

  • زنجیره ای از فلیپ فلاپ ها

  • شیفت رجیستر دوجهته با بار شدن موازی

Serial

Output

Serial

Input

Clock

D Q

C

D Q

C

D Q

C

D Q

C


6037499

واحد حافظه

  • مجموعه ای از سلول‌هاي ذخيره‌سازي به همراه مدارات لازم به منظور انتقال اطلاعات به داخل و خارج آن

  • ذخیره اطلاعات دودویی به صورت دسته هایی از بیت به نام کلمه

    • کلمه: يک گروه از اطلاعات دودويي که همزمان به داخل و خارج حافظه منتقل مي‌شوند

  • ساختمان درونی حافظه

    • تعداد کلمات

    • تعداد بیت های هر کلمه (مضربی از 8 بیت که معادل بایت است)


6037499

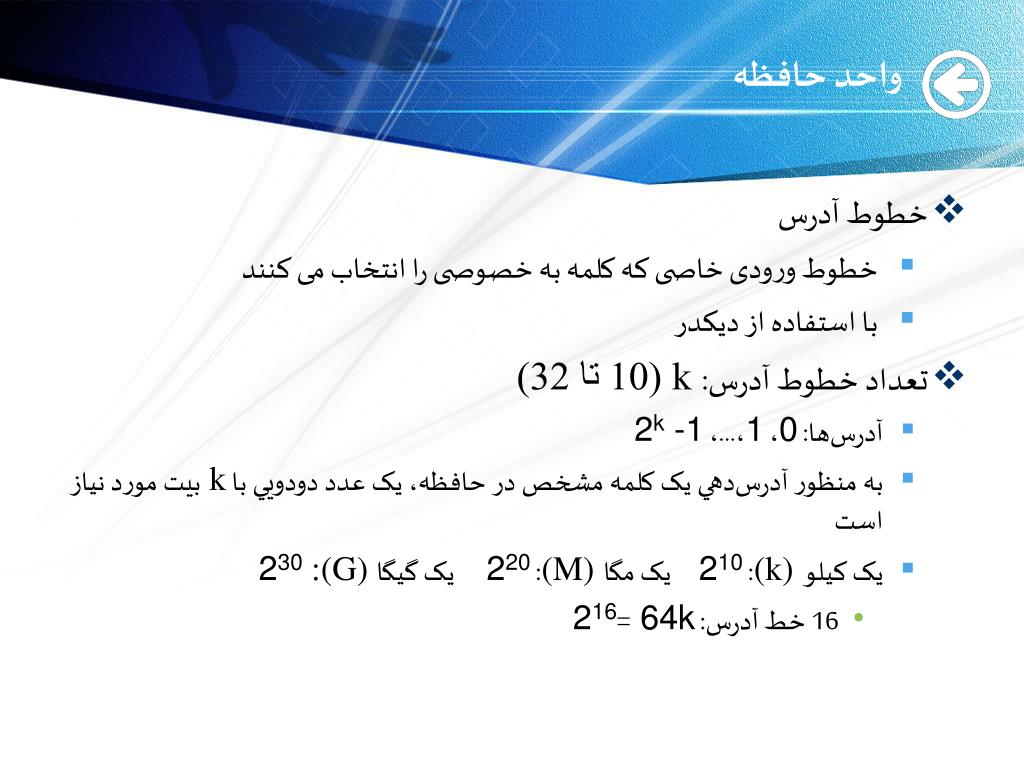

واحد حافظه

  • خطوط آدرس

    • خطوط ورودی خاصی که کلمه به خصوصی را انتخاب می کنند

    • با استفاده از دیکدر

  • تعداد خطوط آدرس:k (10 تا 32)

    • آدرس‌ها: 0، 1،...، 2k -1

    • به منظور آدرس‌دهي يک کلمه مشخص در حافظه، يک عدد دودويي با kبيت مورد نياز است

    • يک کيلو(k): 210يک مگا(M): 220يک گيگا(G) : 230

      • 16 خط آدرس: 64k= 216


6037499

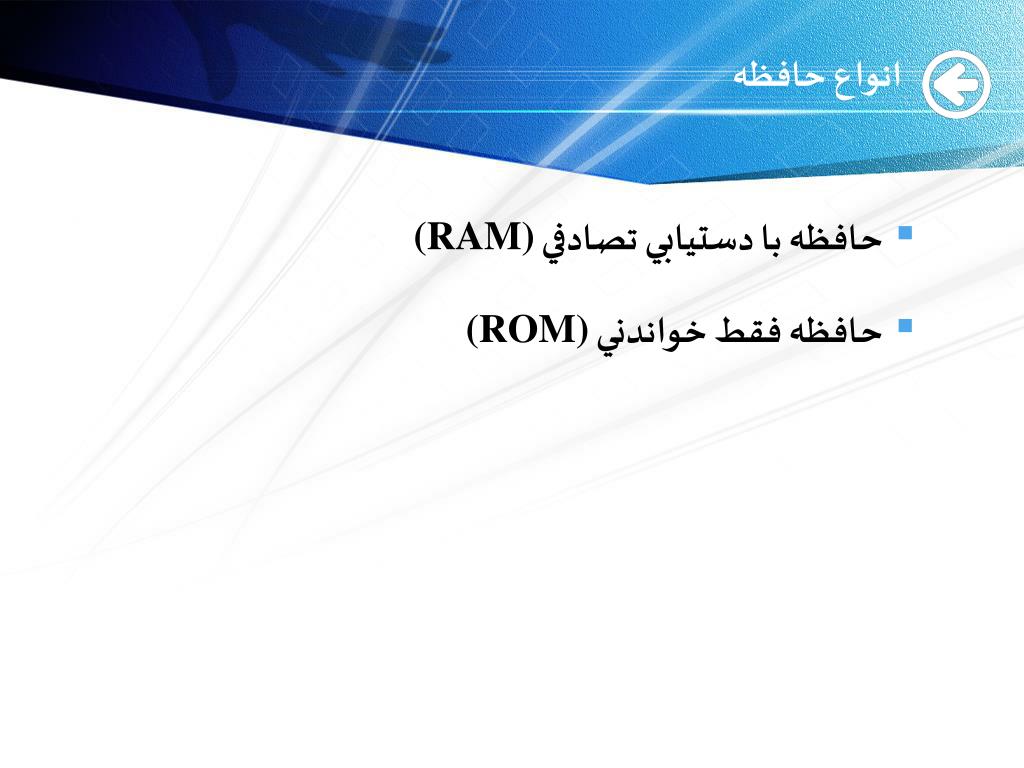

انواع حافظه

  • حافظه با دستيابي تصادفي (RAM)

  • حافظه فقط خواندني (ROM)

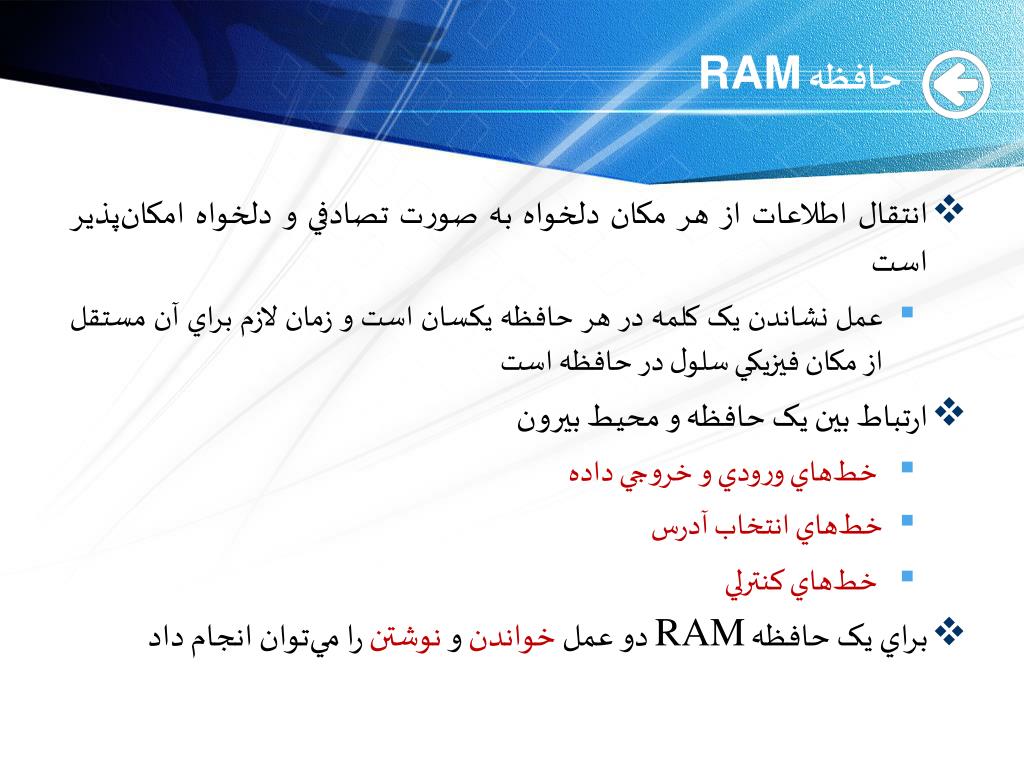

6037499

حافظه RAM

  • انتقال اطلاعات از هر مکان دلخواه به صورت تصادفي و دلخواه امکان‌پذير است

    • عمل نشاندن يک کلمه در هر حافظه يکسان است و زمان لازم براي آن مستقل از مکان فيزيکي سلول در حافظه است

  • ارتباط بين يک حافظه و محيط بيرون

    • خط‌هاي ورودي و خروجي داده

    • خط‌هاي انتخاب آدرس

    • خط‌هاي کنترلي

  • براي يک حافظه RAM دو عمل خواندن و نوشتن را مي‌توان انجام داد


6037499

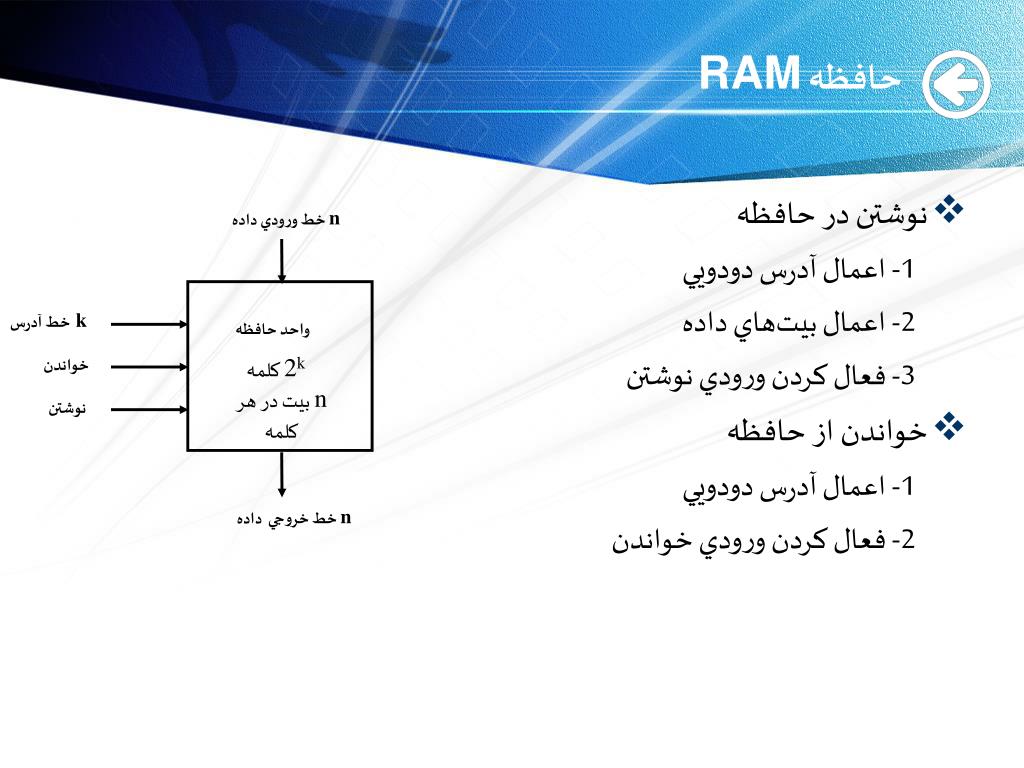

حافظه RAM

  • نوشتن در حافظه

    1- اعمال آدرس دودويي

    2- اعمال بيت‌هاي داده

    3- فعال کردن ورودي نوشتن

  • خواندن از حافظه

    1- اعمال آدرس دودويي

    2- فعال کردن ورودي خواندن

خط ورودي دادهn

kخط آدرس

خواندن

نوشتن

واحد حافظه

2k کلمه

n بيت در هر کلمه

خط خروجي دادهn


6037499

kخط آدرس

m x n ROM

(m = 2k)

nخط داده

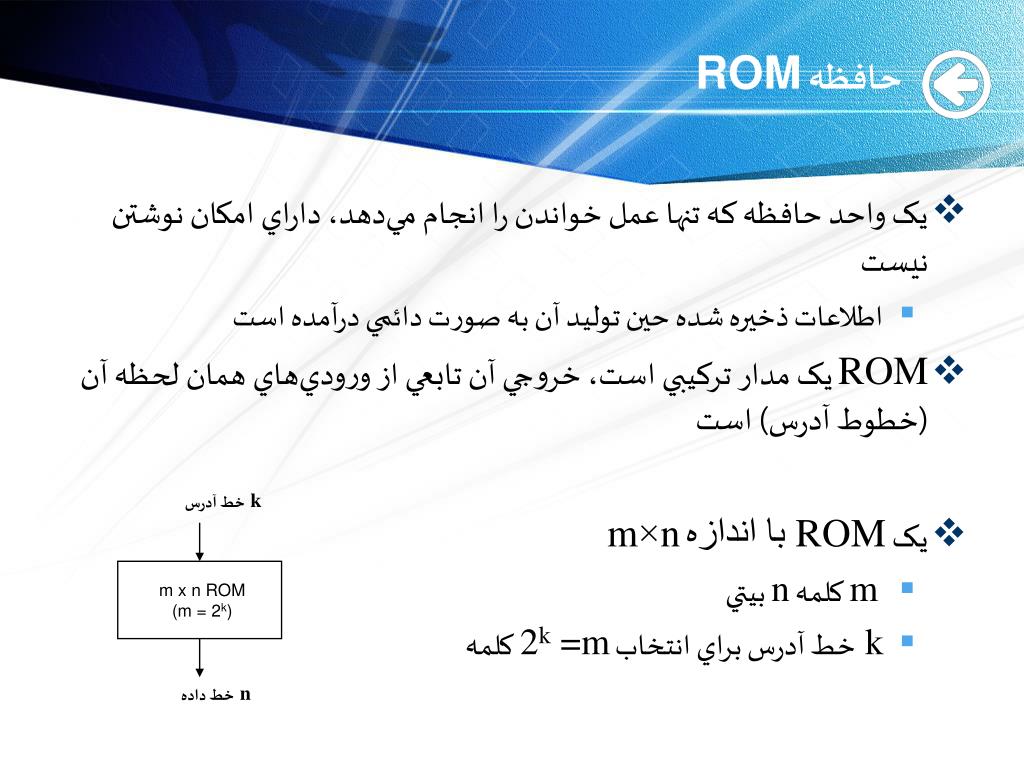

حافظه ROM

  • يک واحد حافظه که تنها عمل خواندن را انجام مي‌دهد، داراي امکان نوشتن نيست

    • اطلاعات ذخيره شده حين توليد آن به صورت دائمي درآمده است

  • ROM يک مدار ترکيبي است، خروجي آن تابعي از ورودي‌هاي همان لحظه آن (خطوط آدرس) است

  • يک ROM با اندازهn×m

    • m کلمه n بيتي

    • kخط آدرس براي انتخاب =m2kکلمه
