presentation of statistical data

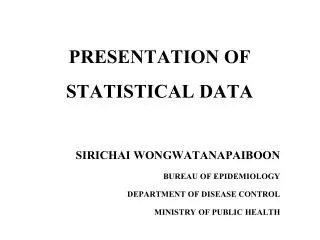

PRESENTATION OF STATISTICAL DATA

SIRICHAI WONGWATANAPAIBOON

BUREAU OF EPIDEMIOLOGY

DEPARTMENT OF DISEASE CONTROL

MINISTRY OF PUBLIC HEALTH

slide2

วัตถุประสงค์

1. จัดข้อมูลต่าง ๆ ให้อยุ่ในรูปแบบที่เห็น

และเข้าใจง่าย

2. ช่วยให้ผู้อ่านได้ทราบผลอย่างถูกต้อง

ตรงตามวัตถุประสงค์

3. เตรียมพร้อมสำหรับการวิเคราะห์และ

แปลความหมายต่อไป

slide3
วิธีการนำเสนอข้อมูล
  • ตาราง (table)

1.1 ตารางแจกแจงความถี่ (frequency table)

1.2 ตารางลักษณะเดียว (one-way table)

1.3 ตารางสองลักษณะ (two-way table)

1.4 ตารางสามลักษณะ (three-way table)

slide4
วิธีการนำเสนอข้อมูล (ต่อ)

2. กราฟ (graph)

2.1 กราฟเส้น (line graph)

2.1.1 กราฟเส้นมาตราส่วนเลขคณิต

(arithmetic scale line graph)

2.1.2 กราฟเส้นมาตราส่วนกึ่งลอการิธึม

(semi-logarithmic scale line graph)

slide5

วิธีการนำเสนอข้อมูล (ต่อ)

2.2 ฮีสโตแกรม (histogram)

2.3 รูปหลายเหลี่ยมแห่งความถี่

(frequency polygon)

slide6

วิธีการนำเสนอข้อมูล (ต่อ)

3. แผนภูมิ (chart)

3.1 แผนภูมิแท่ง (bar chart)

3.1.1 แผนภูมิแท่งเชิงเดี่ยว (simple bar chart)

3.1.2 แผนภูมิแท่งซับซ้อน (multiple bar chart)

3.1.3 แผนภูมิแท่งเชิงประกอบ

(component bar chart)

slide7

วิธีการนำเสนอข้อมูล (ต่อ)

3.1.4 แผนภูมิแท่งสัดส่วน

(proportional bar chart)

3.1.5 แผนภูมิแท่งแรเงาซ้อนเหลื่อมกัน

(shaded and overlapping bar chart)

3.2 แผนภูมิกงหรือวงกลม (pie chart)

3.3 แผนภูมิภาพ (pictogram)

slide8

วิธีการนำเสนอข้อมูล (ต่อ)

3.4 แผนภูมิทางภูมิศาสตร์ (geographical chart)

3.4.1 แผนที่แบบจุด (spot map)

3.4.2 แผนที่แบบเข็มหมุด(pin map)

3.4.3 แผนที่แบบแรเงาหรือระบายสี (shaded map)

3.4.4 แผนที่แบบพื้นที่ (area map)

slide9

การนำเสนอด้วยตารางTabular presentation

  • จัดข้อมูลที่มีหลาย ๆ รายการ หรือซ้ำ ๆ กัน

มาแสดงไว้ใน column และ row

  • ข้อมูลมีความสัมพันธ์กัน
  • สั้น ดูง่าย เข้าใจง่าย
  • ช่วยให้การเปรียบเทียบได้ง่ายขึ้น
slide10

แบบของตาราง

  • ตารางแจกแจงความถี่ (frequency table)

- ตัวเรื่อง (body) แสดงความถี่

(จำนวน, %, อัตรา)

slide11

การส่งออกเนื้อไก่ประเทศที่สำคัญการส่งออกเนื้อไก่ประเทศที่สำคัญ

หน่วย : พันตัน

slide12

แบบของตาราง(ต่อ)

2. ตารางลักษณะเดียว (one-way table)

- จำแนกลักษณะของตัวแปรเพียง 1 ลักษณะ

slide13

หมวดอายุ (ปี)

จำนวน (ความถี่)

ต่ำกว่า 1

1-

2-

3-

4-

5-

6-

7-

8-

9-

10-14

15 ปีขึ้นไป

87

240

156

96

58

34

34

22

24

12

31

6

รวม

800

จำนวนผู้ป่วยด้วยโรคโปลิโอ จำแนกตามหมวดอายุ ประเทศไทย พ.ศ. 2519

ที่มา: กองระบาด สำนักงานปลัดกระทรวงสาธารณสุข

slide14

ภาค

จำนวน

เหนือ

ตะวันออกเฉียงเหนือ

กลาง

ใต้

159

115

484

42

รวมทั่วประเทศ

800

จำนวนผู้ป่วยด้วยโรคโปลิโอ

จำแนกตามภาคประเทศไทย พ.ศ. 2519

slide15

การส่งออกเนื้อไก่ประเทศที่สำคัญการส่งออกเนื้อไก่ประเทศที่สำคัญ

หน่วย : พันตัน

slide16

การนำเข้าเนื้อไก่สดแช่แข็งของญี่ปุ่นการนำเข้าเนื้อไก่สดแช่แข็งของญี่ปุ่น

ที่มา :USDA

slide17

กลุ่มผู้สัมผัส

จำนวน

พบ Salmonella

ขายหมู

379

72 (19 %)

ขายไก่

285

33 (11.6 %)

ขายเนื้อ

119

8 (6.7 %)

ขายอาหารทะเล

110

14 (12.7 %)

ขายปลาน้ำจืด

37

3 (8.1 %)

อื่นๆ

369

24 (6.5 %)

รวม

1,298

154 (11. 9 %)

Salmonella Carriersในกลุ่มผู้สัมผัสอาหารในตลาดสด

(ลัดดา โภคาวัฒนา, สำนักอนามัย กรุงเทพมหานคร , 2003)

slide18

แบบของตาราง (ต่อ)

3. ตารางสองลักษณะ (two-way table)

- มีการจำแนกตัวแปร 2 ลักษณะ

slide19

จำนวนผู้ป่วยด้วยโรคโปลิโอ จำแนกตามหมวดอายุและเพศ ประเทศไทย พ.ศ. 2519

เพศ

หมวดอายุ (ปี)

รวม

ชาย

หญิง

ต่ำกว่า 1

1-

2-

3-

4-

5-

6-

7-

8-

9-

10-14

15 ปีขึ้นไป

87

240

156

96

58

34

34

22

24

12

31

6

48

137

93

56

35

22

16

13

15

6

19

2

39

103

63

40

23

12

18

9

9

6

12

4

รวม

900

462

338

ที่มา: กองระบาดวิทยา สำนักงานปลัดกระทรวงสาธารณสุข

slide20

แบบของตาราง (ต่อ)

  • ตารางซับซ้อน (multiple classification table)

- มีการจำแนกตัวแปรให้ย่อยออกไปอีก

ตั้งแต่ 3 ลักษณะ ขึ้นไป

slide21

จำนวนผู้ป่วยด้วยโรคโปลิโอ จำแนกตามหมวดอายุ เพศ และภาค ประเทศไทย พ.ศ. 2519

TOTAL

REGION

AGE

SEX

N

NE

C

S

- 1

1-2

รวม

91

63

155

20

12

32

13

6

19

53

40

93

5

5

10

3-4

รวม

38

30

68

6

6

12

7

10

17

21

11

32

4

3

7

5-6

รวม

34

24

58

11

6

17

5

4

9

18

12

30

0

2

2

7-9

รวม

19

12

31

5

0

5

2

2

4

10

10

20

2

0

2

10-14

รวม

2

4

6

0

1

1

0

0

0

2

2

4

0

1

1

15+

GRAND

TOTAL

รวม

462

338

800

86

73

159

67

48

115

285

199

484

24

18

42

slide22

การนำเสนอด้วยกราฟGraphic presentation

  • ช่วยให้ผู้อ่านเห็นลักษณะของข้อมูลทั้งหมด

ได้อย่างช้ดเจนและรวดเร็ว

  • ช่วยดึงดูดความสนใจของบุคคลทั่วไป
  • ง่ายต่อการเข้าใจมากกว่าแบบตาราง
slide23

การนำเสนอด้วยกราฟGraphic presentation (ต่อ)

  • ใช้กับข้อมูลปริมาณชนิดต่อเนื่อง

(continuous Qn data)

  • เป็นการนำเสนอด้วย แกน-x และ แกน-y ทั้ง 2 แกน
  • ทั้งแกน-x และ แกน-y ควรมีมาตราส่วน

เพียงอย่างเดียวเท่านั้น

slide24

การนำเสนอด้วยกราฟGraphic presentation (ต่อ)

  • แกน-x ใช้แสดงตัวแปรด้านเวลา หรืออายุ
  • แกน-y ใช้แสดงความถี่ (จำนวน, % , อัตรา)
slide25

แสดงลักษณะส่วนต่าง ๆ ของกราฟ

หมายเลขกราฟ / แผนภูมิ : ชื่อเรื่อง..........................

หมายเหตุบน :

หมายเหตุล่าง :

หมายเหตุแหล่งที่มา :

slide27

กราฟที่ผิดส่วน ทำให้ผู้อ่านเข้าใจผิด คิดว่าอัตราทารกตายลดลงอย่างรวดเร็ว

slide28

กราฟที่ผิดส่วน ทำให้ผู้อ่านเข้าใจผิด คิดว่าอัตราทารกตายลดลงช้ามาก

slide29
แบบของกราฟ
  • กราฟเส้น (line graph)

- แสดงให้เห็นถึงการกระเพื่อมขึ้น – ลง

(fluctuation) หรือแนวโน้ม (trend) หรือการ

เปลี่ยนแปลง (change ) ไปตาม เวลา หรือ

อายุ ของเหตุการณ์ หรือการเกิดโรค

- ใช้พยากรณ์ข้อมูลการเกิดโรคในอนาคต

slide30
แบบของกราฟ (ต่อ)

1.1 กราฟเส้นมาตราส่วนเลขคณิต

(arithmetic scale line graph)

- ทั้ง แกน -x และ แกน -y มีมาตราส่วนแบบเลขคณิต

- บนมาตราส่วนเลขคณิต ระยะห่างเท่ากัน

มีจำนวนเท่ากัน

2495 2520
กราฟแสดงอัตราป่วยด้วยโรคโปลิโอต่อประชากรแสนคน ประเทศไทย, พ.ศ. 2495 – 2520

31

ที่มา:กองระบาด

slide32

Incidence of DF / DHF in Thailand 1958 - 2003

Case fatality rate of DF/DHF in Thailand 1958 - 2003

32

Suchitra N.

slide35

Age-specific incidence of liver cancer in men; rates are higher in young men in areas where viral hepatitis is endemic.

World Cancer Report IARC/WHO

slide36

แหล่งข้อมูล: สำนักระบาดวิทยา

slide38

ปรับเป็นปริมาณแอลกอฮอลล์บริสุทธิ์โดยประมาณ เบียร์ ไวน์ และสุรากลั่น

  • มีแอลกอฮอล์บริสุทธิ์เท่ากับ 4.5%, 14% และ 42% ตามลำดับ
  • จากฐานข้อมูล WHO-alcohol consumption database
slide39

แบบของกราฟ (ต่อ)

1.2 กราฟเส้นมาตราส่วนกึ่งลอการิธึม

(semilog scale line graph)

- แกน-y มีมาตราส่วนแบบลอการิธึม

- แกน-x มีมาตราส่วนแบบเลขคณิต

- ใช้แสดง relative or rate of change

- ใช้กับข้อมูลที่มีค่า max > min กว่า 100 เท่า

slide40

แบบของกราฟ (ต่อ)

  • Histogram

- ใช้แสดงข้อมูลปริมาณที่มีการแจกแจงความถี่

- แสดงปริมาณด้วยพื้นที่สี่เหลี่ยมที่ต่อเนื่องกัน

บนแกน-x

- ต้องแสดงพื้นที่หน่วย กำกับไว้ด้วย

- ห้ามใช้ scale break

slide43

SARS cases by date of hospitalization, Singapore*—Feb 25–Mar 22, 2003

* Data provided by WHO

slide44

The distribution of radon measurement values of the Saraphi controls

Indoor Radon Concentration (Bq∙m–3)

slide46

งบที่ใช้ในการโฆษณาเครื่องดื่มแอลกอฮอล์งบที่ใช้ในการโฆษณาเครื่องดื่มแอลกอฮอล์

( 2,522 ล้านบาท ในปี 2543)

2533 2535 2537 2539 2541 2543

Source : งานวิจัยของมูลนิธิเพื่อผู้บริโภค

slide47

แบบของกราฟ (ต่อ)

  • รูปหลายเหลี่ยมแห่งความถี่ (frequency polygon)

- ใช้แสดงข้อมูลปริมาณที่มีการแจกแจงความถี่

เมื่อมีข้อมูลมากกว่า 1 ชุด

- ใช้เปรียบเทียบพื้นที่ภายใต้กราฟ

- ต้องแสดงพื้นที่หน่วย กำกับไว้ด้วย

slide51

การนำเสนอด้วยแผนภูมิ (Chart presentation)

1. แผนภูมิแท่ง (bar chart)

- นำเสนอข้อมูลปริมาณชนิดไม่ต่อเนื่อง

(discrete Qn data) หรือข้อมูลคุณภาพ (Ql data)

- แสดงการเปลี่ยนแปลงหรือเปรียบเทียบข้อมูล

บน แกน-y (แกนเดียว)

- มีช่องว่างระหว่าง cell

slide52

การนำเสนอด้วยแผนภูมิ (ต่อ)(Chart presentation)

1.1 แผนภูมิแท่งเชิงเดี่ยว (simple bar chart)

- แต่ละ cell มี 1 แท่ง

- แต่ละแท่ง มีการแรเงาหรือระบายสี

slide54

Prevalence of Campylobacter jejuni Isolated from

Chicken In Northern Provinces of Thailand (2000-2001)

%

Resistance to :

Nalidixic acid

67.9 %

Ciprofloxacin

70.2 %

(Padungtod, College of Vet. Med., Chiangmai Univ., 2002)

slide55

Liver cancer in different regions, 1995 – 1997

Male

ASR (world)

* The highest incidence in CI5 Vol. VIII

Cancer in Thailand Vol. 3

slide56

Total SARS Cases and % Healthcare Workers

by Country

Total No. SARS cases

% HCW

% HCW

slide57

จำนวนผู้ป่วยโปลิโอและความครอบคลุม OPV3

ปี 2504 – 2546 ประเทศไทย

NID / SNID

2537 2546

slide58

การนำเสนอด้วยแผนภูมิ (ต่อ)(Chart presentation)

1.2 แผนภูมิแท่งซับซ้อน (multiple bar chart)

- ในหนึ่ง cell มีมากกว่า 1 แท่ง ซ้อนติดกัน

slide60

C. jejuni 25.9 %

C. coli 18 %

97

.

8

97

.

7

100

87

.

1

87

.

8

90

83

.

9

80

.

6

80

70

62

.

9

60

50

40

32

.

3

31

.

6

30

18

.

6

20

10

0

AMP

ERY

TET

NAL

CIP

Prevalence of Campylobacter spp. Isolated from

Chicken Intestine from Market in Bangkok (2003)

%

(Kramomthong & Niyomtham, Fact. of Vet. Science, Chulalongkorn Univ., 2003)

slide61

Thai Chicken Meat Export

30 Years development

MT

630,000

163

Source : Thai Broiler Processing Exporters Association

slide62

NEW CASES & DEATHS, WORLD, 2000

Incidence

Mortality

Males

5.3 million cases

4.7 million deaths

Females

4.7 million cases

2.7 million deaths

Lung

Breast

Stomach

Colon/Rectum

Liver

Prostate

Cervix uteri

Oesophagus

Bladder

Non-Hodgkin lymphoma

Leukaemia

Oral cavity

Pancreas

Kidney etc.

Ovary etc.

1000 800 600 400 200 0 200 400 600 800 1000

(Thousands)

slide63

Prevalence of Hypercholesterolemia

(Chol 240 mg/dL or on medication)

slide65

Diabetes in Thailand, 2000

Aekplakorn et al,Diabetes Care, 2003

slide66

Percentage of injured drivers and all injured with illegal BAC during March 2000 to September 2001

slide67

การนำเสนอด้วยแผนภูมิ (ต่อ)Chart presentation

1.3 แผนภูมิแท่งเชิงประกอบ

(component bar chart)

- ในหนึ่ง cell มีมากกว่า 1 ลักษณะ

ประกอบกันบนแท่งเดียวกัน

- มีการระบายสีหรือแรเงา

slide69

การนำเสนอด้วยแผนภูมิ (ต่อ)Chart presentation

1.4 แผนภูมิแท่งสัดส่วน (proportional bar chart)

- ในหนึ่ง cell ประกอบด้วยสัดส่วน

ย่อยๆ จากทั้งหมด

slide70

Liver cancer: percentage distribution of microscopically verified case by histological type

Male Female

Chiang Mai

Lampang

Khon Kaen

Bangkok

Songkhla

slide71

การนำเสนอด้วยแผนภูมิ (ต่อ)Chart presentation

1.5 แผนภูมิแท่งแรเงาซ้อนเหลื่อมกัน

(shaded and overlapping bar chart)

- ในหนึ่ง cell มีมากกว่า 1 แท่ง ซ้อนเหลื่อมกัน

- มีการระบายสีหรือแรเงา

slide73

การนำเสนอด้วยแผนภูมิ (ต่อ)Chart presentation

2. แผนภูมิกง หรือวงกลม (pie chart)

- ใช้เสี้ยวต่างๆของพื้นที่วงกลมแสดงการเปรียบเทียบ

- เปรียบเทียบกันด้วย สัดส่วน (%)

- แบ่งวงกลมออกเป็นส่วนๆ เริ่มจากตำแหน่ง 12 น.

แล้วหมุนตามเข็มนาฬิกา จากส่วนใหญ่ที่สุด

ลงไปหาส่วนที่เล็กที่สุด ตามลำดับ

slide75

การโฆษณาแยกตามประเภทสื่อ (2543)

Source: งานวิจัยของ มูลนิธิเพื่อผู้บริโภค

slide76

World 2000, both sexes

Prevalence

Mortality

Incidence

10.1 Millions

6.2 Millions

22.4 Millions

slide77

Prevalence of High Blood Pressurein Thai adults (age ≥ 35years)

[BP  140/90 mmHg +/- treatment]

HT = 20.5%

slide78

สรุปผลการดำเนินงานโครงการตลาดสดสรุปผลการดำเนินงานโครงการตลาดสด

น่าซื้อทั่วประเทศ ปี 2546 - 2547

1,131 แห่ง

(68.27%)

368 แห่ง

(21.90%)

122 แห่ง

9.82%

เป้าหมาย 20%

43 แห่ง

สรุป ผ่านเกณฑ์ รวมทั้งสิ้น 533 แห่ง (31.73%) เป้าหมาย 100%

ไม่ผ่านเกณฑ์/รอผล 1,131 แห่ง (68.27%)

slide79

More developed countries

Less developed countries

Estimate of the risk of hepatocellular carcinoma attributable to hepatitis viruses and other causes (e.g. alcohol cirrhosis).

World Cancer Report IARC/WHO

slide80

tobacco

diet

infection

other

43% of cancer deaths are due to tobacco,diet and infection.

Europe (Northern,Southern and Western)

Sub-Saharan Africa

Total: 37%

Total: 49%

From a global perspective, there is strong justification for focusing cancer prevention activities on these three main cancer-causing factors.

slide81

การนำเสนอด้วยแผนภูมิ (ต่อ)Chart presentation

3. แผนภูมิภาพ (pictogram)

- นำเสนอด้วยจำนวนรูป ภาพ หรือสัญลักษญ์

ที่เหมือน ๆ กัน และมีขนาดเท่า ๆ กัน

- มี legend อธิบายว่า ภาพหนึ่งแทนจำนวนเท่าใด

slide82

1980

1985

1990

2000

1975

Estimated Cancers (millions)

5.9

6.4

7.6

8.1

10.1

World population (billions)

4.1

4.4

4.8

5.3

6.1

slide83

การนำเสนอด้วยแผนภูมิ (ต่อ)Chart presentation

4. แผนภูมิทางภูมิศาสตร์ (geographical chart)

-ใช้แผนที่แสดงข้อความที่เป็นตัวเลข

-เป็นการเปรียบเทียบทางภูมิศาสตร์

-ทำให้ผู้อ่านเข้าใจง่ายขึ้น

-แสดงการกระจายและความหนาแน่นของการเกิดโรค

slide84

การนำเสนอด้วยแผนภูมิ (ต่อ)Chart presentation

4.1 แผนที่แบบจุด (spot map)

- ใช้จุดบนแผนที่เพื่อบอกตำแหน่ง

- ใช้สอบสวนติดตามค้นหาสาเหตุ

ของโรคและการกระจายของโรค

- อาจใช้ความถี่หรือขนาดของจุด

บอกปริมาณ โดยมีหน่วยกำกับไว้

slide87

Immunization Coverage > 90% at all levels

cluster

dispersion

Routine OPV3 at age 1 yr > 90 % (at Tambon level)

NIDs each round > 90 % (at Tambon level)

slide88

การนำเสนอด้วยแผนภูมิ (ต่อ)Chart presentation

4.2 แผนที่แบบเข็มหมุด (pin map)

- ใช้เข็มหมุดปักบนแผนที่ เพื่อ

บอกตำแหน่งและปริมาณ

slide89

ทะเบียนมะเร็งระดับประชากร 2540-2544

1. เชียงใหม่2. ขอนแก่น3. สงขลา4. กรุงเทพมหานคร5. ลำปาง6. นครพนม7. ระยอง8. ประจวบคีรีขันธ์9. ชลบุรี10. ลพบุรี11. อุดรธานี12. อุบลราชธานี13. สุราษฎร์ธานี14. ศูนย์มหาวชิราลงกรณ์ ธัญบุรี ปทุมธานี

slide90

การนำเสนอด้วยแผนภูมิ (ต่อ)Chart presentation

4.3 แผนที่แบบแรเงาหรือระบายสี

(shaded/coloured map)

- ใช้การแรเงาหรือระบายสีบนแผนที่

ตามความเข้ม/จางของการแรเงาหรือสี

slide92

การระบาดของ AI ทั่วโลก

2546

S. Korea,(H5 N1)

2544

Pennsylvania

USA(H7 N..)

2545-46

Europe, (H7 N7)

2540, 2544-46

Hong Kong, (H5 N1)

2537-38

Mexico, (H5 N2)

2546

Vietnam(H5 N1), Taiwan (H5 N2) Indonesia

2540, 2546

Australia (H7 N4), (H3 N..)

2546

New Zealand, (H3 N..)

92

slide93

USA

EU

14,610

5,700

Japan

China

1,120

9,844

Mexico

2,297

Thailand

India

1,600

1,560

Brazil

7,560

การผลิตเนื้อไก่โลกปี 2546

หน่วย : พันตัน

1

4

8

2

5

6

7

3

ทั้งโลก52,825พันตัน

Source : USDA.

slide94

การนำเสนอด้วยแผนภูมิ (ต่อ)Chart presentation

4.4 แผนที่แบบพื้นที่ (area map)

- ใช้การแรเงาหรือระบายสีบนแผนที่

เปรียบเทียบอัตราอุบัติการณ์

slide95

LUNG CANCER: 1.24 million cases in 2000

Incidence in Men

ASR per 100,000

< 19.5 < 38.5 < 57.5 < 76.5 < 95.5

GLOBOCAN 2000

ad
