第 11 章集成运算放大器及其应用

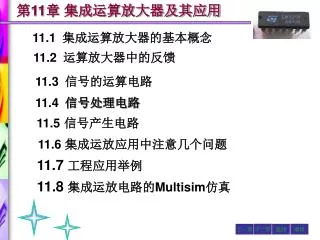

第11章集成运算放大器及其应用 11.1集成运算放大器的基本概念 11.2运算放大器中的反馈 11.3信号的运算电路 11.4信号处理电路 11.5信号产生电路 11.6 集成运放应用中注意几个问题 11.7 工程应用举例 11.8 集成运放电路的Multisim仿真

11.1.1集成电路的概念 集成电路：（integrated circuit）是采用半导体制作工艺(氧化、光刻、扩散、外延、蒸铝等)，把整个电路中的晶体管、电阻、电容、导线等集中制作在一小块半导体（硅）基片上，组成一个完整的不可分割的电子电路整体。它具有元件密度高、体积小、重量轻、成本低等诸多优点，而且实现了元件电路和系统的结合，使外部引线数目大大减少，极大地提高了电路的可靠性和稳定性。常用字母“IC”表示。集成电路的种类很多，通常按照功能、集成度、导电类型进行分类。 ⑶ 波形产生电路：产生正弦波、方波、锯齿波等波形的电路。

11.1.1集成电路介绍 1.按功能分类：集成电路可分为模拟集成电路和数字集成电路两大类。 2.按集成度大小分类：集成电路可分为小规模集成电路（SSI）、中规模集成电路（MSI）、大规模集成电路（LSI）和超大规模集成电（VLSI）。 3.按导电类型分类：集成电路可分为双极型和单极型及兼容型三种。双极型的制作工艺复杂，功耗较大，例TTL、ECL、HTL、LST-TL、STTL等类型。单极型的制作工艺简单，功耗也较低，易于制成大规模集成电路，例CMOS、NMOS、PMOS等类型。

11.1.2 集成运算放大器概述 集成运算放大器：（简称：集成运放）是20世纪60年代初研发的模拟集成电路众多品种中应用最为广泛的代表之一，运算放大器本质上是一种具有高电压增益、高输入电阻、低输出电阻（带负载能力强）和深度负反馈的多级直接耦合放大电路。按其特性常分为通用型和专用型。各种运放的外形示意图如下所示。

11.1.2 集成运算放大器 集成运放的主要应用： ⑴ 信号运算电路：主要有比例、加、减、积分、微分、对数、指数等功能。 ⑵ 信号处理电路：有源滤波器、电压比较器、采样— 保持电路、精密整流电路等。 ⑶ 波形产生电路：产生正弦波、方波、锯齿波等波形的电路。

11.1.3 集成运放的基本组成及指标 1.集成运放的组成 2.集成运放的电路符号

11.1.3 集成运放的基本组成及指标 3.集成运放的参数 1.）开环差模电压增益 Audo 运放不接反馈电路时的差模电压放大倍数。该参数愈高，其运算电路越稳定，精度也越高。 2.）最大输出电压 Uomax 使输出和输入保持不失真关系的最大输出电压。 3.）最大输出电流 Iomax 在额定电源电压下，达到最大输出电压时所输出的最大电流。

3.集成运放的参数 4.）输入失调电压 UIO 和输入失调电流 IIO 以及输入偏置电流 IIB 愈小愈好 5. ）共模抑制比KCMRR 主要由运放输入级差分电路决定，其值越大越好。 6. ）差模输入电阻Rid 它反映运放对信号源的利用率，其值越大越好。 7. ）输出电阻Ro 它反映运放带负载的能力，其值越小越好。

11.1.4 集成运放的传输特性 集成运放的正向电压传输特性 uo= f (ui) 1.线性区： uo= Audo(u+– u–) 2.非线性区(饱和区)： u+> u–时， uo = +UOH u+< u–时， uo = – UOL 图11-5 a)

11.1.5 理想运放和虚断、虚短的概念 1. 在分析运算放大器的电路时，一般将运放看成是理想的器件。运放理想化的要条件： 1. )开环电压放大倍数 2. )开环输入电阻 3. )开环输出电阻 4. )共模抑制比

11.1.5 理想运放和虚断、虚短的概念 2.理想运放的电压传输特性及分析的重要依据：虚断、虚短。因为：所以： (1) 差模输入电压约等于 0 即 u+= u–,称“虚短” (2) 输入电流约等于 0 即 i+= i–  0 ,称“虚断” 图11-6 a) 注意： Audo越大，运放的线性范围越小，必需加负反馈才能使其工作在线性区。

11.2 运算放大器中的反馈 11.2.1 反馈的基本概念 I 1.反馈：将放大电路输出端的信号(电压或电流)的一部分或全部通过某种电路引回到输入端。 2.反馈的正、负：若反馈信号削弱了净输入信号,电路为负反馈；反馈信号增强了净输入信号，则为正反馈。 3.直流反馈和交流反馈：反馈环路内直流信号可以流通，则产生直流反馈；反馈环路内交流信号可以流通，则产生交流反馈；若反馈环路内直流信号和交流信号均可以流通，则既有直流反馈又有交流。

11.2.2 交流负反馈的类型 1.深度负反馈的概念负反馈放大器的原理框图如下：称开环电压放大倍数称反馈系数图11-7 称闭环电压放大倍数

11.2.2 交流负反馈的类型 1.深度负反馈的概念 ∵是负反馈，即 ∴ 在该式中是衡量反馈程度的一个重要指标，称为反馈深度。当，称之为深度负反馈。

11.2.2 交流负反馈的类型 2．电压反馈和电流反馈按电路结构判定：在交流通路中，若放大器的输出端和反馈网络的取样端处在放大器输出端的同一个电极上（指规定的正方向），则为电压反馈(即取样信号为电压)；否则是电流反馈。 3．串联反馈和并联反馈判定方法：对于交变分量而言，若输入信号和反馈网络的反馈信号接于放大器输入端的同一个电极上,则为并联反馈；否则为串联反馈。

11.2.3 反馈极性的判定—瞬时极性法 如图11-8电路所示：要判断反馈的正、负 (+) (-) 1．先看本级反馈图11-8 以运放A1为例：设输入端瞬时极性为(+), 则其输出端瞬时极性为(-), 该瞬时极性形成的电位差，将使A1的反相输入端有较大的分流经过 R3流向A1的输出端，因此此导致A1的净输入电流减小，这说明R3引入的是负反馈。

11.2.3 反馈极性的判定—瞬时极性法 2．看极间反馈 → ui (ui1)（+） u01 (ui2)（-） → u0 （+）图11-8中设 → uf （+）（+）（-）（-）（+）（+）图11-8 该瞬时极性经电阻R4的在 R2上产生上正下负的反馈电压uf，使A1净输入电压减小，这说明R4和R2引入的是级与级之间的负反馈；又因为电路中无电容，所以本级和级间同时有直流和交流(交直流)负反馈。

11.2.4 负反馈组态的判定 1）输出端是电压反馈还是电流反馈的判定：如图11-9a、b所示：（+）（-） a）图11-9反馈组态判定 a）电压反馈 b）电流反馈 b）只看电路的输出端：由连接方式判定，具体看：若反馈信号直接取自输出端（指规定的正方向）（即取样信号为电压），则为电压反馈；若反馈信号取自非输出端（即取样信号为电流），则为电流反馈。

11.2.4 负反馈组态的判定 2）输入端是电压反馈还是电流反馈的判定：如图11-9c、d所示： c） d）图11-9反馈组态判定 c）串联反馈 d）并联反馈只看电路的输入端：由连接方式判定，具体看：在输入端若反馈信号和输入信号不在运放的同一电极，则为串联反馈；若反馈信号和输入信号在运放的同一电极，则为并联反馈。

11.2.4 负反馈组态的判定 2）负反馈类型判定举例例11-1如下图电路，试判断两级之间反馈的类型和性质。假设 → u- （-） ui（+） → （+）（-）（+） u0 （+） → uf （+）（+）即：反馈电压uf ,的极性导致净输入电压ube减小，所以，级与级之间是负反馈；又电路中无电容，级间既有直流也有交流反馈；反馈信号直接取自输出端在电阻R2上的分压,是电压反馈；反馈信和输入信号不再同一电极，是串联反馈。例11-1图

11.2.4 负反馈组态的判定 2）负反馈类型判定举例例11-2如下图电路，反馈类型并计算反馈系数及深度负反馈条件下闭环增益的表达式。（+）（+） → u+ （+）设 ui（+） → （+） u0 （+） uf （+） → （+）例11-2图即：反馈电压uf ,的极性导致净输入电压uid减小，所以，级与级之间是负反馈；又电路中无电容，级间既有直流也有交流反馈；反馈信号非直接取自输出端，是由输出电流在电阻R2上形成电压,是电流反馈；反馈信和输入信号不再同一电极，是串联反馈。

11.3 信号的运算电路 11.3.1比例运算电路 1．反相输入比例运算电路电路组成如图11-12 因为虚断，i+= i– = 0，所以 i1  if 图11-12 所以因为虚短,所以u–=u+= 0，称反相输入端“虚地”—反相输入的重要特点

反相输入的比例运算电路 当Rf = R1时， u0 = -ui 此时，电路称为倒相器或反相器。注意：因要求静态时u+、 u–对地电阻相同，所以:R2 = R1 // Rf称为平衡电阻结论： (1) Auf为负值，即 uo与 ui极性相反。因为 ui 加在反相输入端。 (2) Auf的精度只与外部电阻 R1、RF有关，与运放本身参数无关。

11.3 信号的运算电路 (3) | Auf| 可大于 1，也可等于 1 或小于 1 。 (4) 因u–= u+= 0 ，所以反相输入端“虚地”。 (5) 该运算电路引入电压并联负反馈，输入、输出电阻低，共模输入电压低。 2．同相输入比例运算电路电路组成如图11-13 平衡电阻：R2= R1// Rf 图11-13

11.3 信号的运算电路 2．同相输入比例运算电路因为虚断，i+= i– = 0 因为虚短,u–=u+= ui 所以当Rf=0或R1=∞时 u0=ui称为跟随器

同相输入比例运算电路 结论： (1) Auf 为正值，即uo与 ui极性相同。因为 ui 加在同相输入端。 (2) Auf的精度只与外部电阻 R1、RF 有关，与运放本身参数无关。 (3) Auf ≥ 1 ，不能小于 1 。 (4) u– = u+≠ 0, 反相输入端不存在“虚地”现象。 (5) 该电路引入电压串联负反馈，输入电阻高、输出电阻低，共模输入电压可能较高。

运算电路应用举例 例11-3所示的运算电路中，已知：R1=Rf1=10k， R3=20k，Rf2=100k， ui1=0.5 V，求输出u0及静态平衡电阻R2、R4。解：这是两级运算电路，第一级为同相比例运算电路，其输出电压为例11-3图第二级为反相比例运算电路，其输出电压为平衡电阻：R2= R1// Rf= 5k , R4= R3 // Rf2≈16.7K

运算电路应用举例 例11-4 下图运算电路中，设Rf对R3和R4的分流作用忽略不计。求（1）Auf的表达式；（2）分析电路功能。解：根据例11-4图有；所以

运算电路应用举例 因为又因为Rf对R3和R4的分流作用忽略不计。故即由结论可知该电路也是一个反相比例运算电路

运算电路应用举例 例11-5 在上例中，若将输入信号改加到同相端如下图示，设Rf＞＞R4 ，求Auf并对例11-4和例11-5进行对比总结。解：根据有即：再根据KCL有例11-5图因为，所以即

运算电路应用举例 故：即：总结：对比例11-3和例11-4可知两电路分别完成反相比例和同相比例运算功能，而且它们的Auf不仅取决于Rf、 R1的比值，还与电阻 R3、 R4有关。例11-6 下图是采用输入电阻自举扩展的反相比例运算电路。（1）推导输入电阻Ri的表达式；（2）若取R1=10k，R=10.01k，求Ri大小。

运算电路应用举例 解: ⑴求输入电阻的表达式：根据反相比例运算电路的输出、输入关系由电路可得： ↓i ii→ i1→ 例11-6图又由KCL

运算电路应用举例 可推出即：电路的输入电阻（2）若取R1=10k，R=10.01k，代值可得输入电阻：

11.3.2 加法运算电路 1．反相输入加法运算电路组成如图11-19 因虚断，i– =i+= 0 所以i1+ i2 +i3=if 图11-19

11.3.2 加法运算电路 又∵虚短，u+=u-=0 ∴ 若R1=R2=R3则总结：反相加法运算电路的特点：由于Σ点为“虚地”点，所以各信号之间不存在相互影响。

11.3.2 加法运算电路 -uf + 2．同相输入加法运算电路组成如图11-20 方法1： u+ 根据由于u+等于各输入电压在同相端的叠加值； u-等于u0在反相端的反馈电压uf 即：图11-20

同相输入加法运算 所以：总结：同相加法运算电路的特点：由于同相加法电路的 u+等于各输入电压在同相端的叠加值，即各信号之间存在相互影响。所以，即使输出信号和输入信号相位相同，该加法运算电路一般也不采用。

同相输入加法运算 思考方法2： u+ u+=?

11.3.3 减法运算电路 1．差动输入减法运算利用叠加原理：减法运算电路可看作是反相比例运算电路与同相比例运算电路的叠加。首先令ui2=0，则电路相当于同相比例放大器，得图11-21

11.3.3 减法运算电路 再令ui1=0，则电路相当于反相比例放大器，得根据叠加原理有当R1=R2，R3=R4时，则

11.3.3 减法运算电路 2.另一种减法电路由图11-22可得图11-22 若R1=R2=R3=R4时，则

运算电路应用举例 例11-7 如图11-23所示。设运放为理想器件。直流输入VS=2V,求下列情况下的输出电压值。①开关K1、K2均断开；②开关K1、K2均闭合；③开关K1闭合、K2断开。图11-23→ 解：①开关K1、K2均断开时， u+ 该电路是同相跟随器。即

运算电路应用举例 ②开关K1、K2均闭合时，电路实现反相比例运算功能。即 ③开关K1闭合、K2断开时，电路实现差分式减法运算功能。即

运算电路应用举例 例11-8 如图11-24所示。设运放为理想器件。求输出电压值u0和ui1、ui2的关系式。解：由图11-24可知，运放A1、A2组成电压跟随器。 u3+ A3是差分输入减法电路,A4是反相比例电路图11-24

运算电路应用举例 根据叠加原理有： u3+ 联立以上各式求得：

11.3.4 积分、微分运算电路 1．基本积分运算 +uc - 如图11-25由虚短及虚断性质可得：i1 = if=ic 设电容电压的初始值为零，即图11-25 则输出电压 ∵ ∴

11.3.4 积分、微分运算电路 例11-9 在上图11-25所示的基本积分电路的输入端加一个阶跃信号，如图11-27 a)所示，求输出信号u0并画出其波形。设解：当(t＞0）时，将输入信号代入积分电路输出表达式式，则图11-27a）阶跃信号 t≥0 结果表明：输出电压和时间成线性关系，它的输出波形如图11-27b所示。注意：电路的积分关系只在集成运放的线性工作区才有效。图11-27b）u0输出波形

11.3.4 积分、微分运算电路 2．比例积分电路 ic 如图11-28所示：由虚短及虚断性质可得：ic=i1 i1 ∵ 图11-28 ∴ 上式表明：输出电压是对输入电压的比例-积分关系

11.3.4 积分、微分运算电路 2．比例积分电路图11-28 图11-28这种比例—积分电路又称 PI 调节器, 常用于控制系统中, 以保证自控系统的稳定性和控制精度。改变 Rf和 C，可调整比例系数和积分时间常数, 以满足控制系统的要求。在自动控制系统应用广泛。

11.3.4 积分、微分运算电路 3．基本微分运算电路如图11-29所示：将积分器的积分电容和电阻的位置互换，就变成了微分电路。 ∵ 图11-29 ∴
