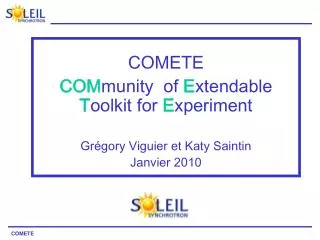

  1. COMETE COMmunity of Extendable Toolkit for Experiment Grégory Viguier et Katy Saintin Janvier 2010

  2. Plan de la présentation • Au commencement ATK • Contexte du projet • Évolution du besoin • Limitations rencontrées • Naissance de Comète • Comète Data Model Access • Comète Widget • L’avenir du projet

  3. Le Toolkit ATK • Librairies de composants graphique java. • Visualisation de données Tango • Exécution des commandes Tango.

  4. Architecture logicielle d’ATK ATKPanel ESRF Introspection ATKCore ESRF ATKWidget ESRF setModel command_inout read_attribute Test sur les types TangORB ESRF

  5. Contexte du projet • Déploiement sur la machine : • Utilisation du Toolkit ATK • Utilisation de l’application ATKPanel. • Intégration dans GlobalSCREEN • Utilisateurs experts seulement. • Déploiement sur les lignes : • Utilisation du Toolkit ATK • Utilisations des applications ATK (ATKTrend, ATKTuning…) • Intégration dans GlobalSCREEN • Utilisateurs experts seulement.

  6. Évolution du besoin • Nouvelles applications non basées sur TANGO. • Archivage, • Nexus, • Passerelle. • La machine demande des applications WEB. • Machine Status. • Mambo Web. • GlobalSCREEN Web. • Passerelle Manager. • Les lignes reçoivent des utilisateurs non expert. • Application intégrées, • Besoins de nouvelles fonctionnalités (Plotter et ImageViewer), • Besoin de faire du traitement offline.

  7. Limitations rencontrées. • Collaboration autour de ATK • ATK développé et maintenu par l’ESRF. • Utilisation d’ATK que sur la machine à l’ESRF. • Le droit au commit est limité (voir quasi nul). • Techniquement • ATK basé sur TangORB. • Composants n’affichant que du TANGO. • Ne suit pas toujours les normes Java Bean.

  8. Naissance de Comète • Projet Open Source né le 20 juillet 2009. • http://sourceforge.net/projects/comete/ • Librairie de composants graphiques java (bean). • CometeWidget • Modèle de données séparé et abstrait. • CometeDAO • Implémentations par défaut • Simulé, Tango, Nexus, Salsa, Passerelle

  9. Vue CometeWidget Modèle CometeDAO Contrôleur Applications fr.soleil.comete.widgets IJVIewer ChartViewer WheelSwitch … fr.soleil.comete.dao tango nexus passerelle archiving … fr.soleil.comete.applications GlobalSCREEN MAMBO FLAMENCO … Première architecture setDAO

  10. Comète Data Model Access • Projet GumTree. • ANSTO Expérience Neutron, Tony Lam • http://www.ansto.gov.au • Modèle d’accès aux données abstrait. • Interfaces. • Dictionnaire => Clé, Chemin • Conteneur de données => Lien entre Dico et DataSet. • Data Set => Manipulateur de données • Data Item => Eléments d’un conteneur • Implémentations sous forme de pluggin • ANSTO NetCDF HDF • Soleil Nexus • …

  11. Comète Data Model Access ROOT 1 – new DataSet 2 – new Dictionnary NXEntry 3 – new Container NXData 4 - new DataItem get Attributes DataItem • NXData • Type • Taille • Description Attributs

  12. Vue CometeWidget Contrôleur Applications Modèle CometeDAO GumTree CometePluggin fr.soleil.comete.widgets IJVIewer ChartViewer WheelSwitch … fr.soleil.comete.applications GlobalSCREEN MAMBO FLAMENCO … fr.soleil.comete.dao tangodao nexusdao passerelledao archivingdao … fr.soleil.comete.pluggin Tango pluggin Nexus pluggin Passerelle pluggin Archiving plugin … Nouvelle architecture setDAO

  13. Comète Data Model Access

  14. CometeWidget • SWING de base pour visualiser des scalaires :

  15. CometeWidget • Composants pour manipuler des images :

  16. CometeWidget • Composants pour visualiser des graphes :

  17. Avenir du projet • Remplacement de ATK : • Baladi • GlobalSCREEN • Salsa V3 • Foxtrot • Mambo • Applications spécifiques Soleil (Charleston, Capoeira…) => http://sourceforge.net/projects/cometeapps/ • Collaboration autour de Nexus • Diamond • Ansto • DESY • ESRF • Collaboration autour de nouveau widget • 3DViewer

  18. Des questions ? ?
