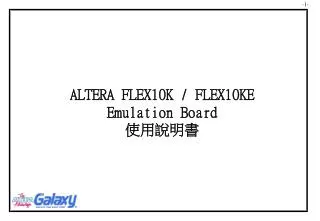

  1. ALTERA FLEX10K / FLEX10KE Emulation Board 使用說明書

  2. 目錄: 功能說明 - - - - - - - - - - - - - - - - - - - - - - - - - - 3 注意事項 - - - - - - - - - - - - - - - - - - - - - - - - - - 4 外觀說明 - - - - - - - - - - - - - - - - - - - - - - - - - - 5 適用元件 - - - - - - - - - - - - - - - - - - - - - - - - - - 6 電源設定 - - - - - - - - - - - - - - - - - - - - - - - - - - 7 Configuration 設定 - - - - - - - - - - - - - - - - - - - - 11 燒錄 Configuration (EPC2) 說明 - - - - - - - - - - - 12 Configuration 操作說明 - - - - - - - - - - - - - - - - - 15 外接I/O PIN 說明 - - - - - - - - - - - - - - - - - - - - - 17 電路圖 - - - - - - - - - - - - - - - - - - - - - - - - - - - - 21 基板尺寸圖 - - - - - - - - - - - - - - - - - - - - - - - - - 24

  3. 功能說明: 謝謝您便用ALTERA Flex10/10KA/10KE系列研發測試板,本研發測試板主要是針對ALTERA Flex10/10KA/10KE系列144 PIN及240PIN QFP包裝所設計的，產品編號分別為EK10K/144及EK10K/240。除電源部份已處理完成，所有的I/O接腳也接至連接器方便使用人員接線或測試使用，最重要的是由於ALTERA FLEX 10K系列是SRAM製程所製造的，其所需的ICR電路亦在此板上，並且可由多種方式來完成，可提供使用者最大的彈性。下面是本研發測試板的功能及使用說明： 1.適用元件涵蓋大部分的FLEX10K系列，單片板最高支援到200K GATES。 2.   提供兩個EPC2插槽，適用不揮發性記憶體(EPC2)做ICR動作。 3.   提供10PIN接頭，使用者可由ALTERA的Download Cable--BITBLASTER 或BYTEBLASTER做ICR動作。 4.   提供JTAG接頭做ICR動作。 5.   EPF10K上具5V, 3.3V及2.5V電源分離設計，方便5V/3.3V/2.5V混合電路設計。 6. 板上已設有定位孔，配合ALTERA的QFP發展插槽，使用者可輕易轉換不同元件。

  4. 注意事項: 1. 本產品在出貨前皆已完成測試,若產品有明顯破損請立即與本公司聯絡,切勿加入電源測試 2. 本產品包含下列附件,使用前請予以清點 ALTERA 10/10KA/10KE系列研發測試板 (Emulation Board), 中文使用手冊 電源線 和 排針 3. 請先將所有的設定點查證完畢後再加入電源 4. 若採用EKA10KPCB之基板,再自行加工FLEX10K元件者,加工部分恕不作任何之保證

  5. 外觀說明: A:Vccint 電壓調整區 (P7) D:EPC2燒錄區 (P12) G: 輸出入接點 (P17) B:Vccio電壓調整區 (P8) E :資料下載區 (P15) H: FLEX 10K 元件 (P6) C:狀態顯示區 (P15) F :特別電源選擇區 (P10) G E A G F G D H C B G

  6. VINT_IN MIC29302BT LDO 電壓調整器 U2 VINT_IN Vccint JP6 U2_OUT J1 3.3V 2.5V JP8 電源設定(VCCINT): 本Emulation Board以內置電壓調整器可經由JUMPER的設定,只要輸入5V即可輸出5V/3.3V/2.5V三種不同電壓,在本基板上共有 兩組相同的電源供應電路,一組提供元件的核心電壓(Vccint)一組提供元件的輸出入電壓(Vccio),以下是相關部分的方塊圖

  7. 適用元件: 本Emulation Board 適用於ALTERA的FLEX10K / FLEX10KA / FLEX10KE 系列以QFP 240 PIN 或 TQFP144PIN包裝之IC,各系 列之IC除了在使用之電源電壓不同外,在接腳的定義上是相同的(註:EPF10K200SRC240 / EPF10K130EQC240 有部分PIN 除外),以下 是所有適用元件及使用電壓列表 *已有加工完成之貨品

  8. VIO_IN MIC29302BT LDO 電壓調整器 U1 VIO_IN Vccio JP5 U1_OUT J2 3.3V 2.5V JP7 電源設定(VCCIO): VCCIO 相關部分的方塊圖

  9. 電源設定注意事項: 1. VINT_IN 及 VIO_IN 不論是否相同皆須加上電源 2. 本 Emulation Board出貨時,所有 Jumper 以 VINT_IN 及 VIO_IN 輸入5V時配合基板上的FLEX10K作調整,若使用者輸入其他 電壓請自行調整,相關Jumper 3. 輸入電壓僅限5V 3.3V 及 2.5V 三種 4. 在基板上使用EPF10K200SRC240 時 JP16,JP17,JP14,JP18,JP12,JP11,JP10 必須使用JUMPER短路 使用EPF10K130EQC240 時 JP12,JP11,JP10 必須使用JUMPER短路(位置如下圖)

  10. 電源設定: 以下為電源部分的輸出入電壓列表

  11. Configuration 設定: 本Emulation Board提供兩種Configuration 方式,一是使用下載纜線Byteblaster直接將資料下載至FLEX10K元件中,另一個方式是 先將資料燒錄至ALTERA的Configuration Device (EPC2),再使用EPC2對FLEX10K作Configuration 動作,使得Emulation Board可以脫離 電腦單獨運作 在Configuration 的設定上僅使用一個Jumper(JP23)作設定選擇,以下是設定的相關圖示 JP23 使用Configuration Device(EPC2) 作下載 使用下載纜線ByteBlaster 作下載

  12. 燒錄 Configuration Device (EPC2) 說明: 在燒錄Confi8guration Device (EPC2)時,首先先將燒錄EPC2的檔案準備好,基本上燒錄EPC2的檔案可使用下面兩種方法產生 方式一: 在 Project Compile之前先在 Assign item => Device => Device Options => Configuration Device項目中選擇 EPC2LC20 再作 Compile , Max+Plus II 將會自動產生EPC2的燒錄檔 方式二: 若之前已完成Compile 並已產生下載檔案 <project name>.SOF則可以使用此檔案產生EPC2的燒錄檔,首先從 Max+plusII item => Programmer 將燒錄程式打開,再從 File item => Convert Sram Object Files 中加入 <project name>.sof ,在視窗 中的 File Format 選擇 .pof[Sequential] ,再選擇 Output File Options 在 Configuration Device 中選擇EPC2LC20 最後選擇OK跳出後 即可產生EPC2的燒錄檔 <project name>.POF 準備好EPC2的燒錄檔後將下載纜線 ByteBlaster 一頭接於PC的Parallel Port 一頭接於Emulation Board 的JP9(如下圖),並將電 源加入基板,由於FLEX10K 元件大小容量不同所需的下在記憶體空間也不一樣,在大部分元件中僅使用一個Configuration Device (EPC2),而在EPF10K130E及EPF10K200S 需使用兩個Configuration Device (EPC2),以下就兩個不同狀況來作描述 使用一個Configuration Device (EPC2) 燒錄方式 若燒錄一個Configuration Device (EPC2),首先將Project Name設定到要燒錄的Project 再從 Max+PlusII 項目選擇Programmer 此時可能會有找不到Hardware的訊息,則到Options的項目中選擇 Hardware Setup => Hardware Type 中選擇 ByteBlaster在點選OK 即可,接著從FILE項目選擇Select Programming File 點選前面作出來的Configuration Device (EPC2) ,此時在視窗中的Device應顯示 EPC2最後再點選Program即開始燒錄 JP9

  13. 燒錄 Configuration Device (EPC2) 說明: 在燒錄Confi8guration Device (EPC2)時需使用ByteBlaster 及作部分設定,首先先就設定的部分作說明,在本部分的設定中主要 有兩個Jumper(JP13,JP15) 需作設定,以下是本部分圖示 JP13 JP15 基板使用兩個Configuration Device EPC2 (U5,U6) VIO_IN (J2) 輸入為5V VIO_IN (J2) 輸入為3.3V 基板使用一個Configuration Device EPC2 (U5) Configuration Device EPC2 插槽 燒錄Configuration Device 時 的ByteBlaster 接頭(JP9)

  14. 燒錄 Configuration Device (EPC2) 說明: 使用兩個Configuration Device (EPC2) 燒錄方式 若燒錄兩個Configuration Device (EPC2),首先將Project Name設定到要燒錄的Project 再從 Max+PlusII 項目選擇Programmer 此時可能會有找不到Hardware的訊息,則到Options的項目中選擇 Hardware Setup => Hardware Type 中選擇 ByteBlaster在點選OK 即可,由於有兩個Configuration Device (EPC2),Max+Plus II 將會產生兩個燒錄檔分別為<project name>.POF 及<project name>_1.POF 我們必須先從 JTAG item => Multi-Device JTAG Chain Setup 中分別將兩個檔案加入, <project name>.POF 為第一個而 <project name>_1.POF為第二個而且Device皆為EPC2,如下圖,選擇OK以後MAX+PLUS II將會自動切換至Multi-Device JTAG Chain 模式,最後再點選Program即開始燒錄

  15. Configuration 操作說明: 本Emulation Board可選擇兩種方式作FLEX10K元件的Configuration 一是直接使用下載纜線ByteBlaster透過JP1作資料下載,一 是使用已燒錄完成的Configuration Device(EPC2)作下載,配合狀態顯示LED即可知是否Configuration是否成功,下面先針對調整的 JUMPER 及狀態顯示LED作說明 JP23 選擇由Configuration Device (EPC2)下載 黃色LED 顯示電源狀況 選擇ByteBlaster 直接下載 紅色LED 顯示下載資料失敗 綠色LED 顯示下載資料成功 ByteBlaster 下載接頭 Reset 按鍵讓 FLEX10K重新下載

  16. 外接I/O PIN 說明(採用FLEX10K PQFP 240 PIN 包裝): 本Emulation Board 已將所有I/O PIN 拉至外圍的排針上,所有排針接點兩兩一組,也就是說每個I/O PIN 都有兩個接點對應,在基 板上所印刷的數字是以FLEX10K 240 PIN 元件包裝為準,若是使用FLEX10K 144 PIN 包裝請自行參照說明書,以下列出所有I/O PIN 的位置及編號

  17. 外接I/O PIN 說明(採用FLEX10K PQFP 240 PIN 包裝) :

  18. 外接I/O PIN 說明(採用FLEX10K TQFP 144 PIN 包裝) : 本Emulation Board 已將所有I/O PIN 拉至外圍的排針上,所有排針接點兩兩一組,也就是說每個I/O PIN 都有兩個接點對應,在基 板上所印刷的數字是以FLEX10K 240 PIN 元件包裝為準,若是使用FLEX10K 144 PIN 包裝請自行參照說明書,以下列出所有I/O PIN 的位置及編號 <=PCB上所列印之PIN No. <=PCB上所列印之PIN No. <=PCB上所列印之PIN No. <=PCB上所列印之PIN No.

  19. 外接I/O PIN 說明(採用 FLEX10K TQFP 144 PIN包裝) :

  20. 電路圖(Configuration Circuit & Power Circuit):

  21. Configuration 操作說明: 一直接使用下載纜線ByteBlaster透過JP1作資料下載 首先將Project Name設定到要燒錄的Project 再從 Max+PlusII 項目選擇Programmer 此時可能會有找不到Hardware的訊息,則 到Options的項目中選擇 Hardware Setup => Hardware Type 中選擇 ByteBlaster在點選OK即可,接著從FILE項目選擇Select Programming File 點選<project name>.SOF,此時在視窗中的Device應顯示要下載的FLEX10K元件編號,接著將下載纜線ByteBlaster一頭接於PC的 Parallel Port 一頭接於Emulation Board 的JP1,並將電源加入基板最後再點選Configuration 即開始下載資料,下載完成後綠色LED將 會亮起 二使用已燒錄完成的Configuration Device(EPC2)作下載 若是使用Configuration Device(EPC2)作下載僅需加入電源即會自動完成下載動作,下載完成後綠色LED將會亮起,下載時間在 一秒鐘以內,若要重新下載僅需按RESET 鍵即可

  22. 電路圖(Flex10K Device Circuit):

  23. 電路圖(I/O Connector Device Circuit):

  24. 177.8mm 17.78mm 2.54mm 5.08mm 2.54mm 12.7mm 2.54mm 109.22mm 5.08mm 5.08mm 2.54mm 基板尺寸圖:
