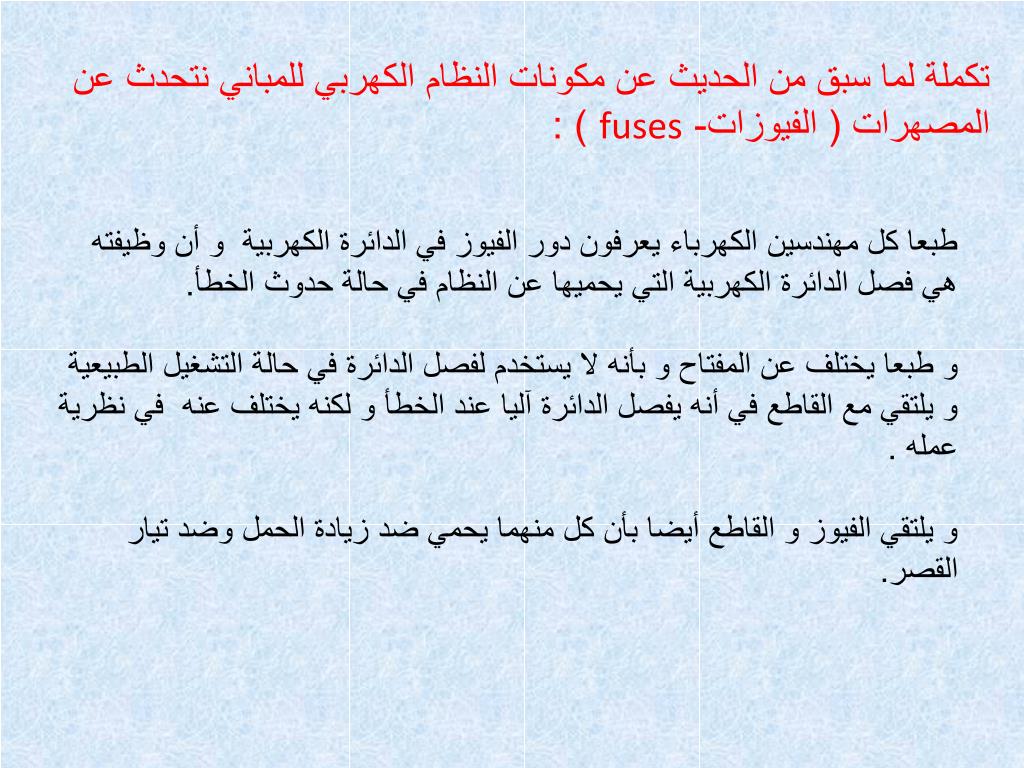

تكملة لما سبق من الحديث عن مكونات النظام الكهربي للمباني نتحدث عن المصهرات ( الفيوزات- fuses ) :

طبعا كل مهندسين الكهرباء يعرفون دور الفيوز في الدائرة الكهربية و أن وظيفته هي فصل الدائرة الكهربية التي يحميها عن النظام في حالة حدوث الخطأ.

و طبعا يختلف عن المفتاح و بأنه لا يستخدم لفصل الدائرة في حالة التشغيل الطبيعية

و يلتقي مع القاطع في أنه يفصل الدائرة آليا عند الخطأ و لكنه يختلف عنه في نظرية عمله .

و يلتقي الفيوز و القاطع أيضا بأن كل منهما يحمي ضد زيادة الحمل وضد تيار القصر.


أما بالنسبة للمصطلحات الفنية الخاصة بالفيوز فهي:

1- التيار المقنن للفيوز In: اكبر تيار يمر في المصهر بدون حدوث انصهار لعنصر الفيوز

2- تيار الفصل التقليدي If: التيار الذي يسبب أنصهار العنصر في أقل من 5 ثوان.

3- معامل الانصهار : و هو ناتج قسمة التيار التقليدي علي التيار المقنن.

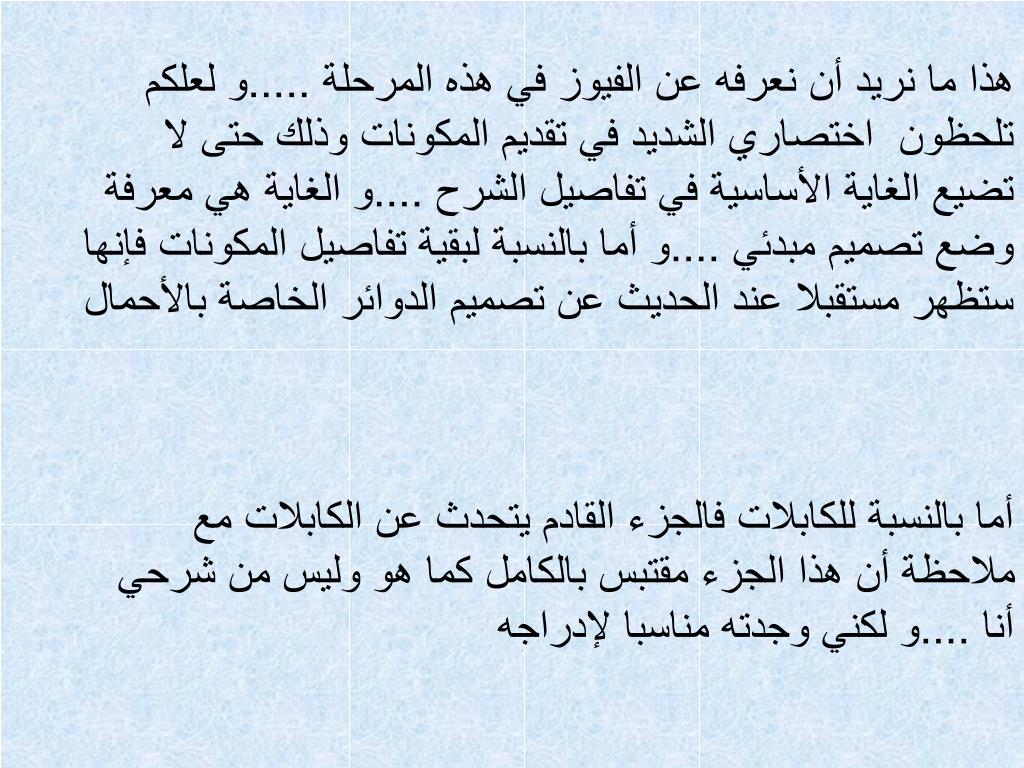

هذا ما نريد أن نعرفه عن الفيوز في هذه المرحلة .....و لعلكم تلحظون اختصاري الشديد في تقديم المكونات وذلك حتى لا تضيع الغاية الأساسية في تفاصيل الشرح ....و الغاية هي معرفة وضع تصميم مبدئي ....و أما بالنسبة لبقية تفاصيل المكونات فإنها ستظهر مستقبلا عند الحديث عن تصميم الدوائر الخاصة بالأحمال

أما بالنسبة للكابلات فالجزء القادم يتحدث عن الكابلات مع ملاحظة أن هذا الجزء مقتبس بالكامل كما هو وليس من شرحي أنا ....و لكني وجدته مناسبا لإدراجه


بداية الإقتباس هذه المرحلة .....و لعلكم تلحظون اختصاري الشديد في تقديم المكونات وذلك حتى لا تضيع الغاية الأساسية في تفاصيل الشرح ....و الغاية هي معرفة وضع تصميم مبدئي ....و أما بالنسبة لبقية تفاصيل المكونات فإنها ستظهر مستقبلا عند الحديث عن تصميم الدوائر الخاصة بالأحمال

الموصــــلات

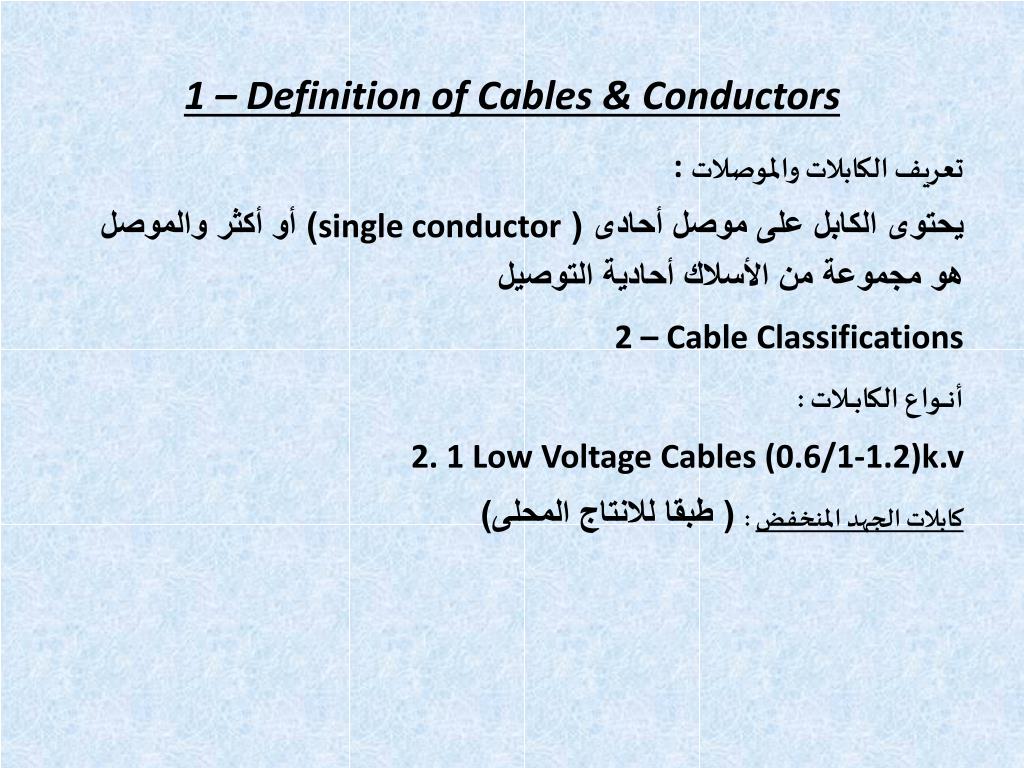

1 definition of cables conductors
1 – Definition of Cables & Conductors هذه المرحلة .....و لعلكم تلحظون اختصاري الشديد في تقديم المكونات وذلك حتى لا تضيع الغاية الأساسية في تفاصيل الشرح ....و الغاية هي معرفة وضع تصميم مبدئي ....و أما بالنسبة لبقية تفاصيل المكونات فإنها ستظهر مستقبلا عند الحديث عن تصميم الدوائر الخاصة بالأحمال

تعريف الكابلات والموصلات:

يحتوى الكابل على موصل أحادى ( single conductor) أو أكثر والموصل هو مجموعة من الأسلاك أحادية التوصيل

2 – Cable Classifications

أنــــواع الكابــــلات :

2. 1 Low Voltage Cables (0.6/1-1.2)k.v

كابلات الجهد المنخفض : ( طبقا للانتاج المحلى)

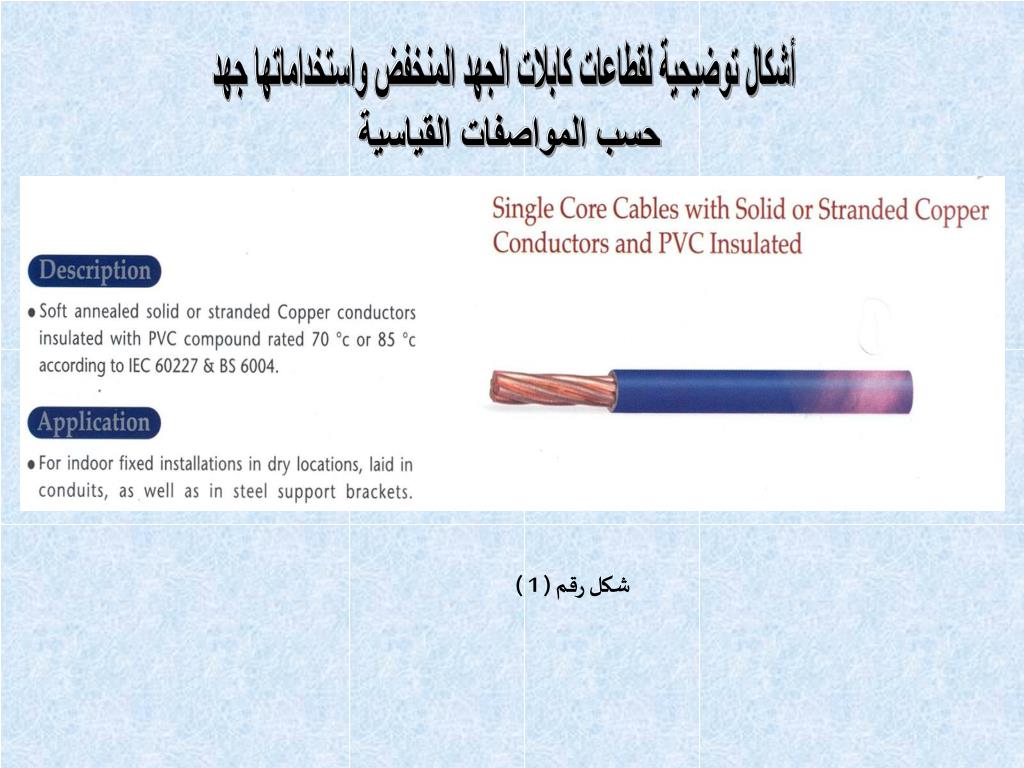

أشكال توضيحية لقطاعات كابلات الجهد المنخفض واستخداماتها جهد

حسب المواصفات القياسية

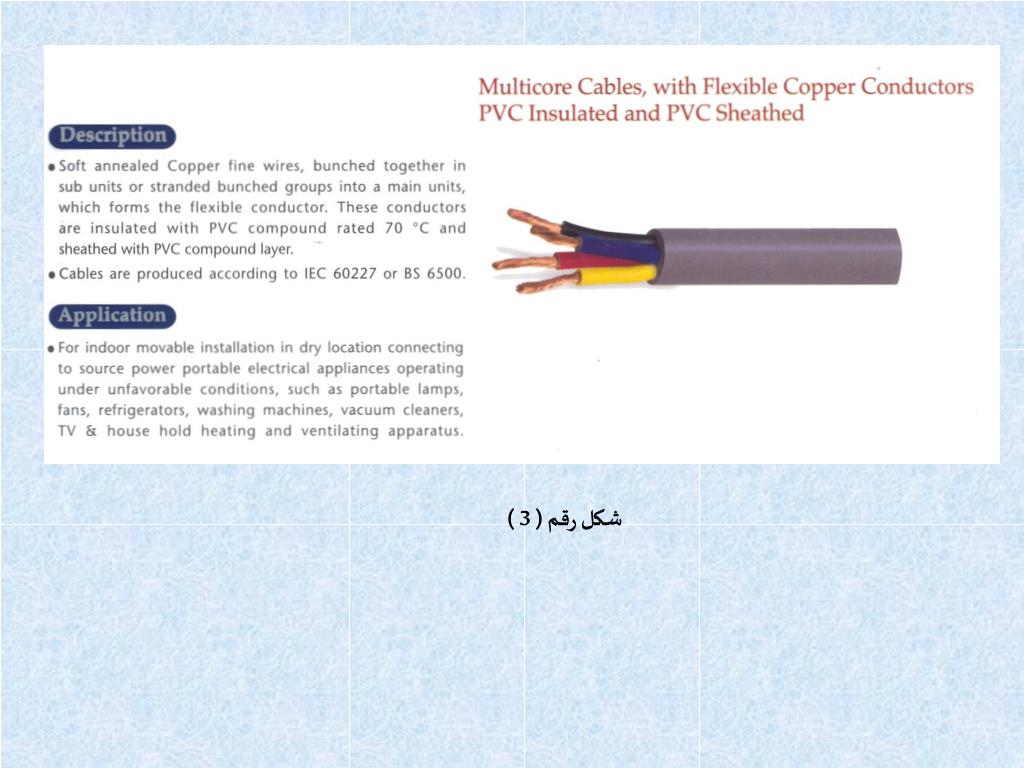

شكل رقم ( 1 )


شكل رقم ( الجهد المنخفض واستخداماتها جهد2 )

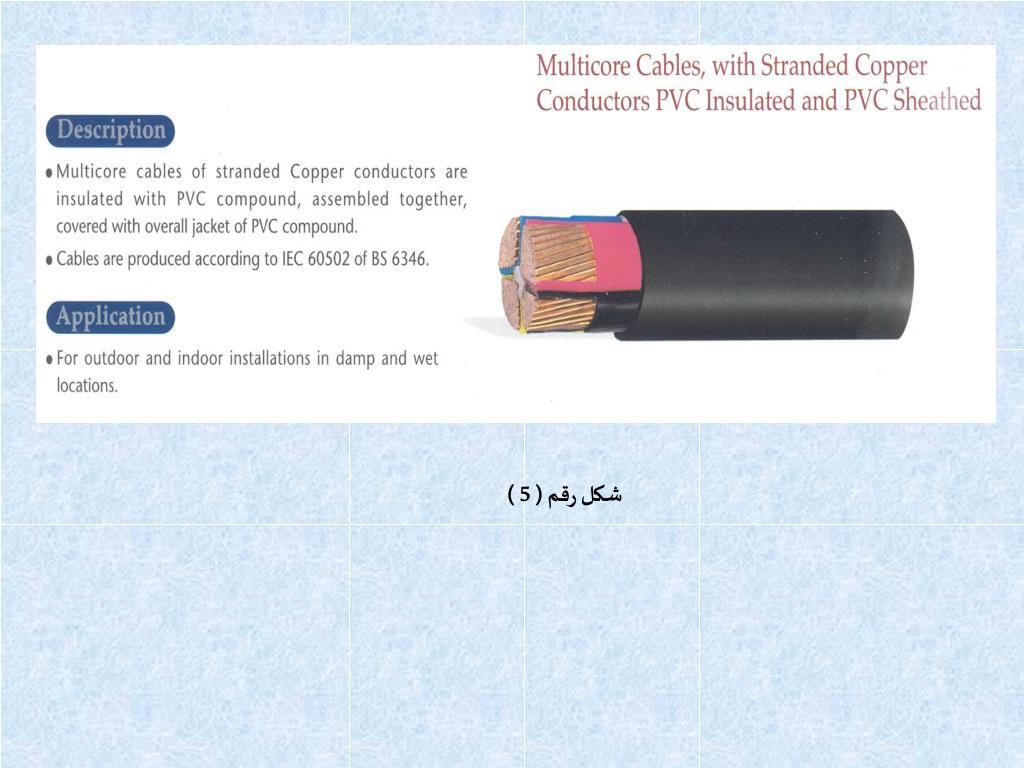

شكل رقم ( الجهد المنخفض واستخداماتها جهد3 )

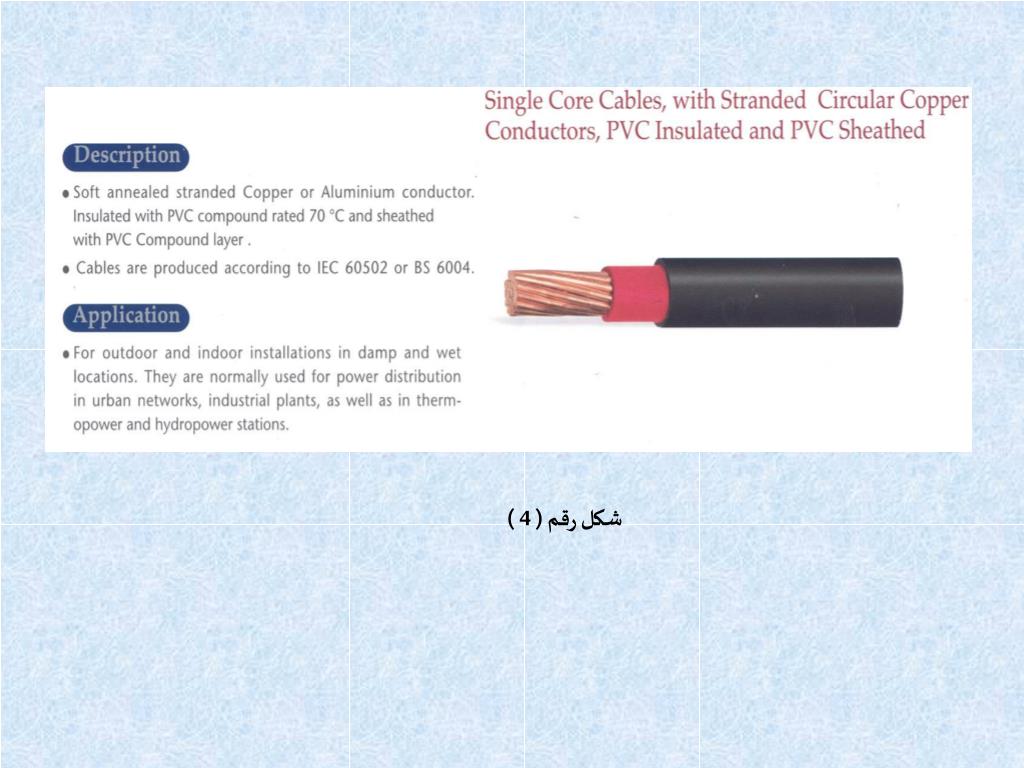

شكل رقم ( الجهد المنخفض واستخداماتها جهد4 )


شكل رقم ( الجهد المنخفض واستخداماتها جهد5 )


شكل رقم ( الجهد المنخفض واستخداماتها جهد6 )


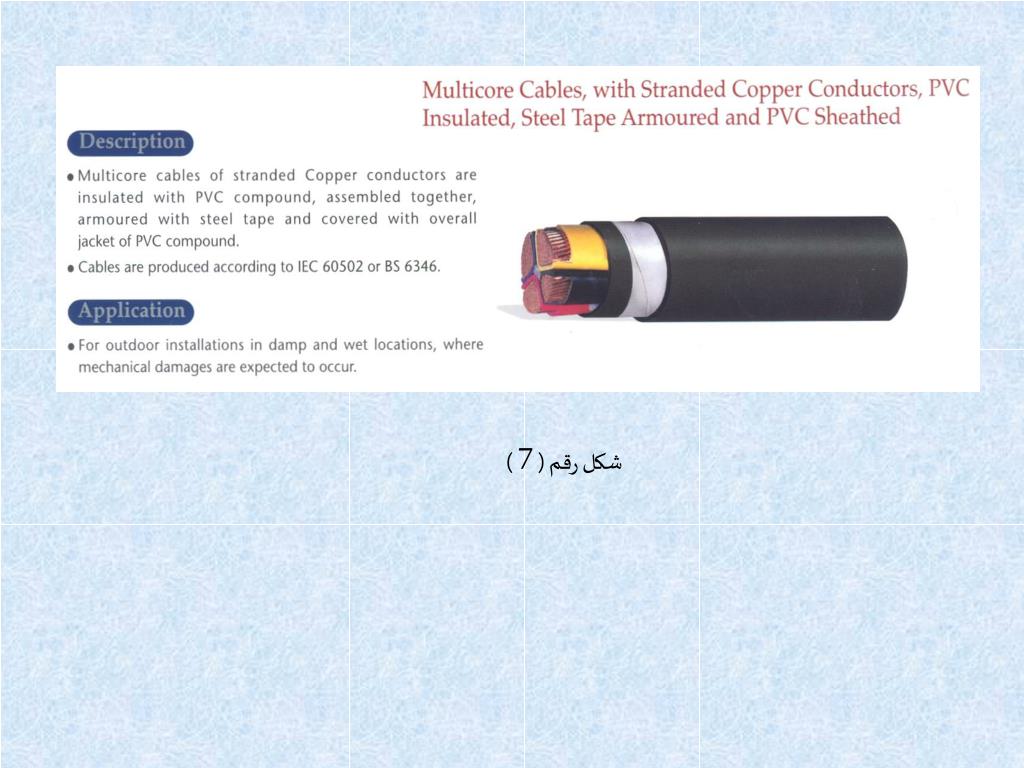

شكل رقم ( الجهد المنخفض واستخداماتها جهد7 )

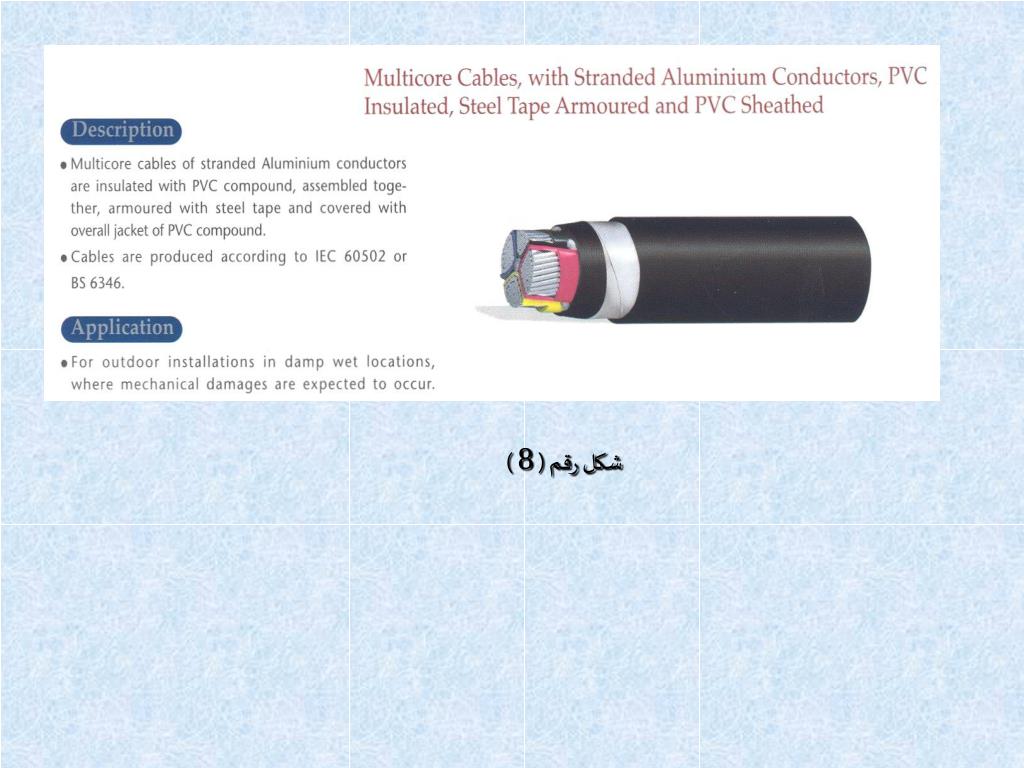

شكل رقم ( الجهد المنخفض واستخداماتها جهد8 )

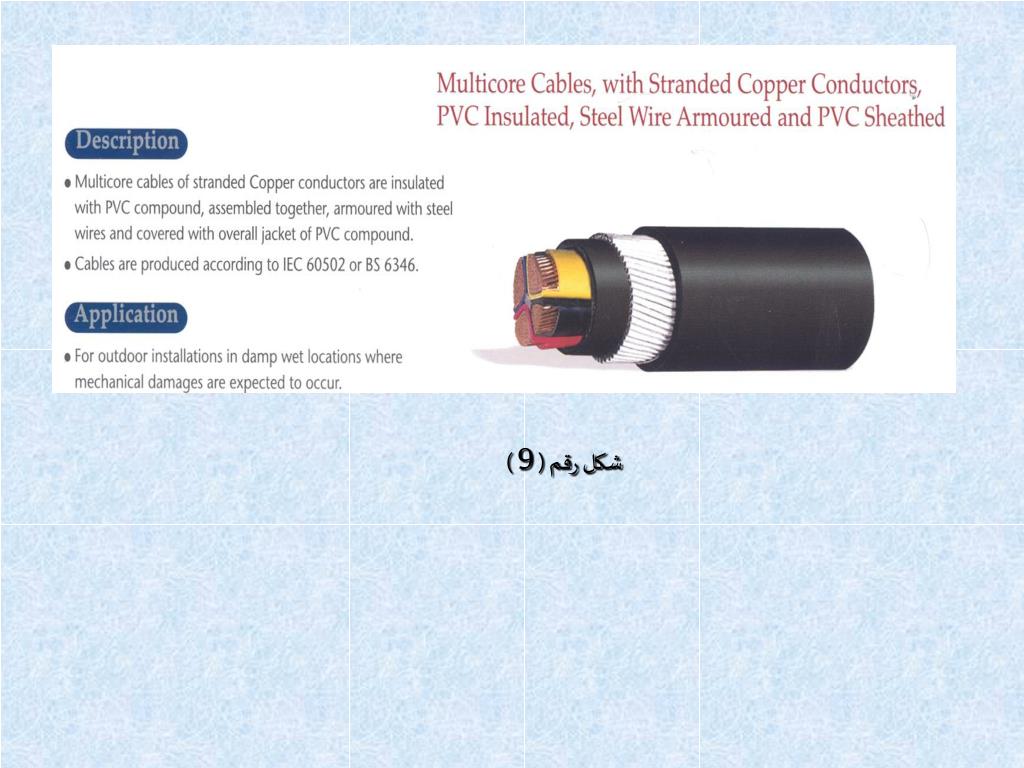

شكل رقم ( الجهد المنخفض واستخداماتها جهد9 )

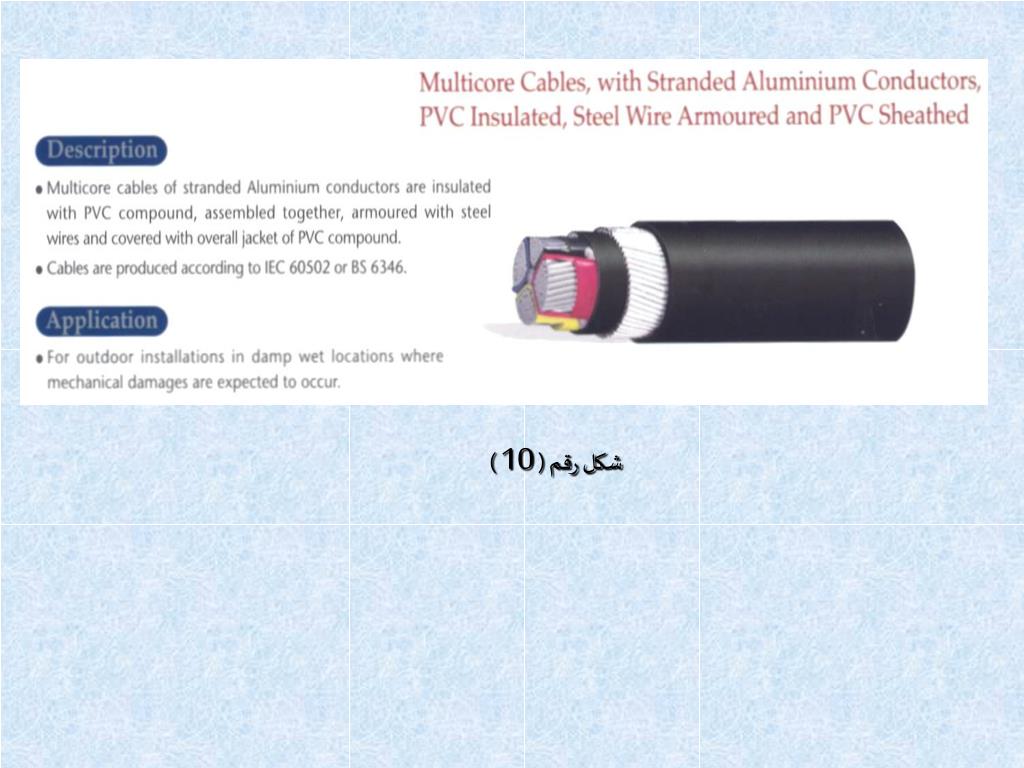

شكل رقم ( الجهد المنخفض واستخداماتها جهد10 )

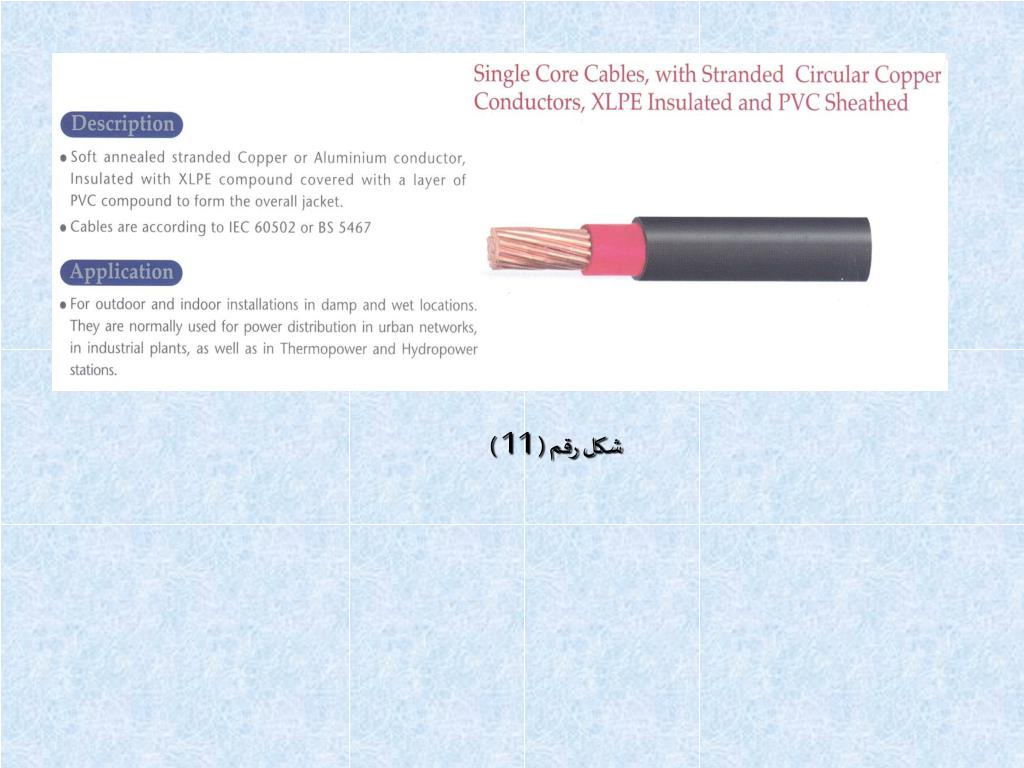

شكل رقم ( الجهد المنخفض واستخداماتها جهد11 )

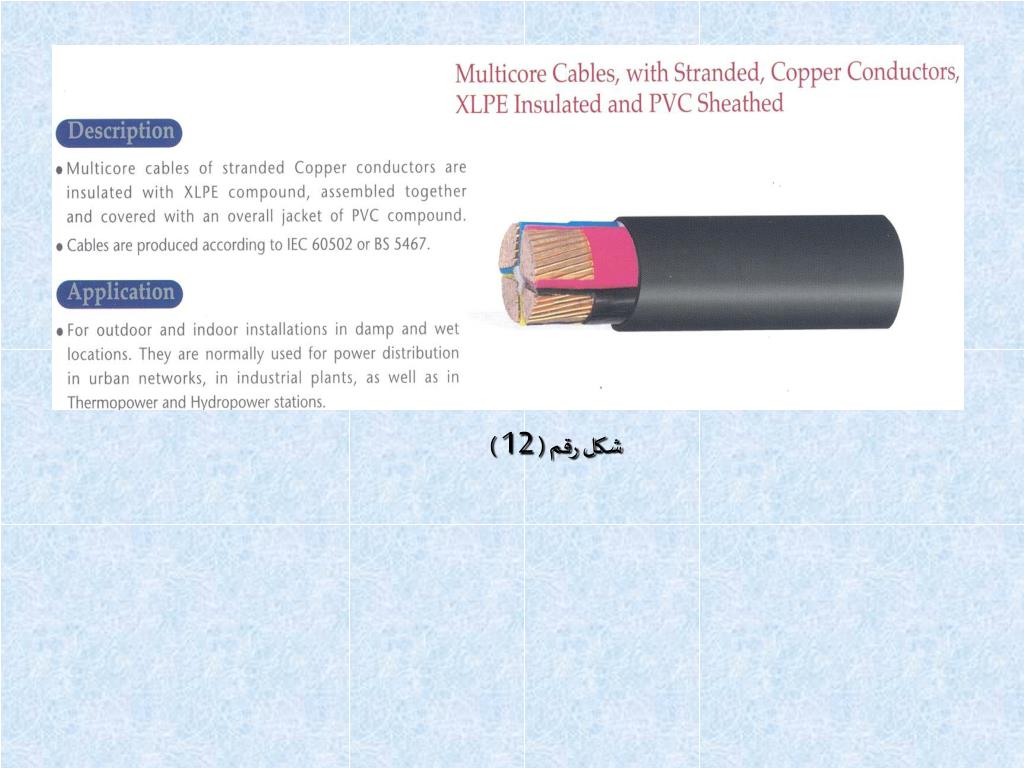

شكل رقم ( الجهد المنخفض واستخداماتها جهد12 )

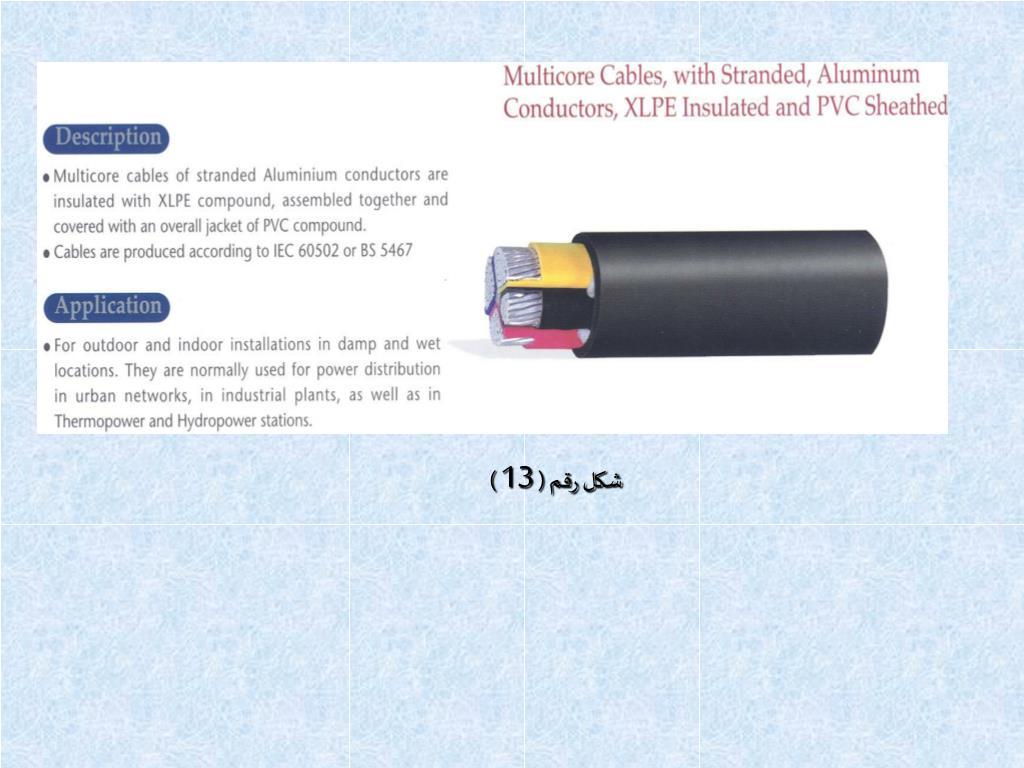

شكل رقم ( الجهد المنخفض واستخداماتها جهد13 )

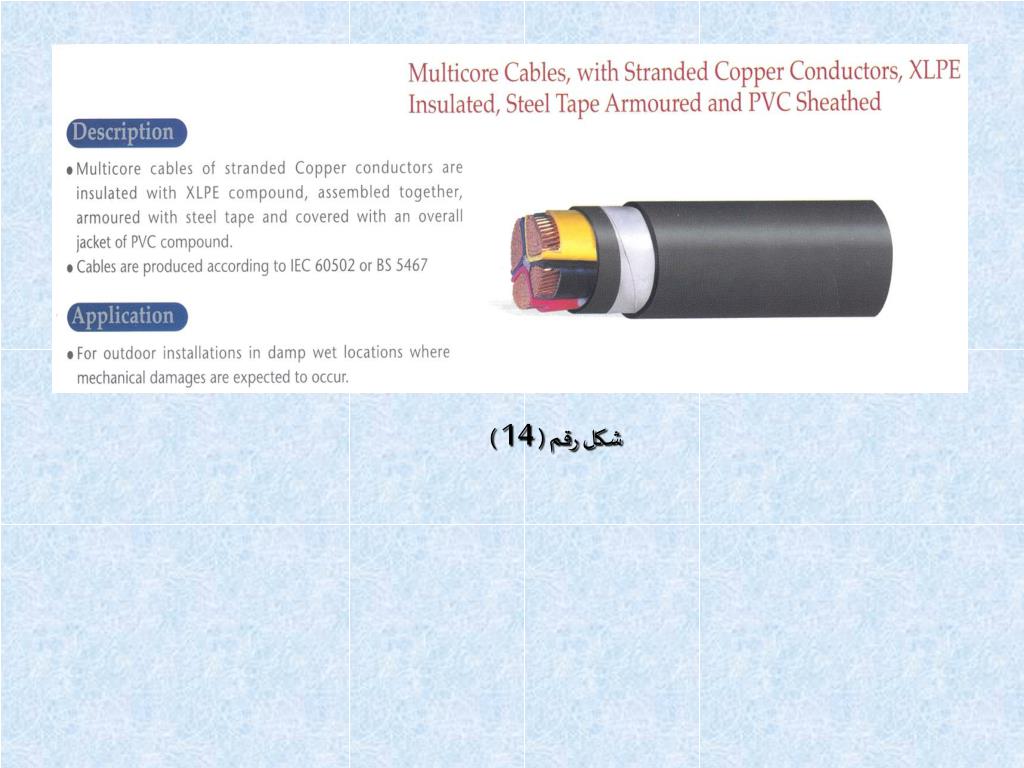

شكل رقم ( الجهد المنخفض واستخداماتها جهد14 )


شكل رقم ( الجهد المنخفض واستخداماتها جهد15 )

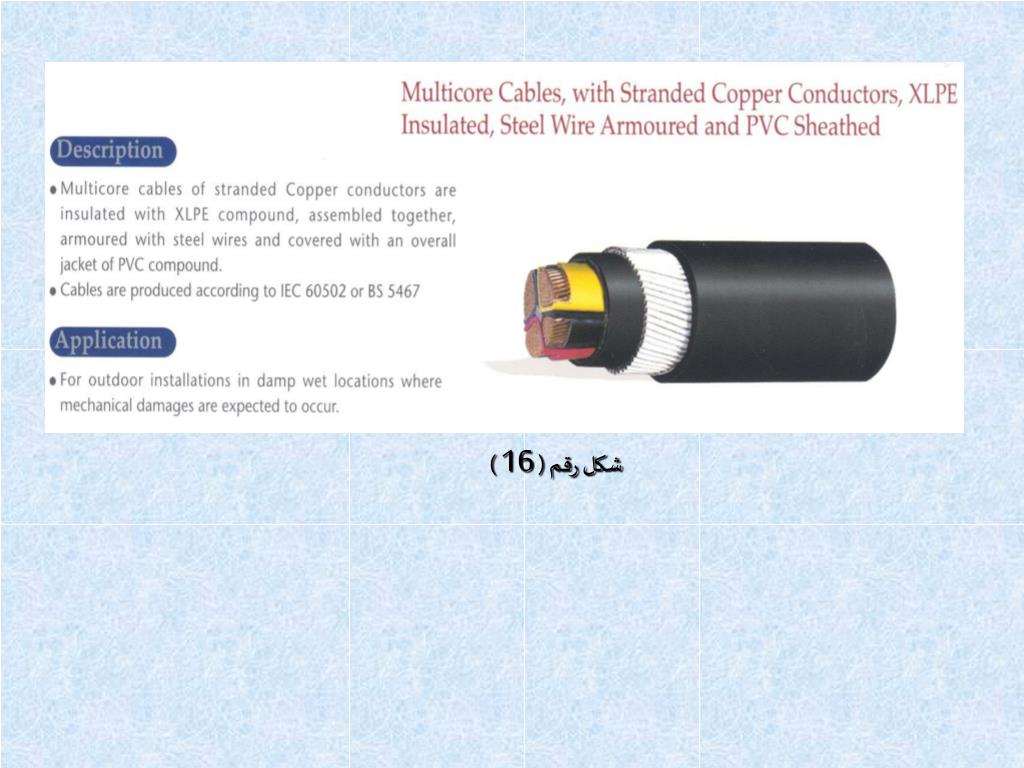

شكل رقم ( الجهد المنخفض واستخداماتها جهد16 )

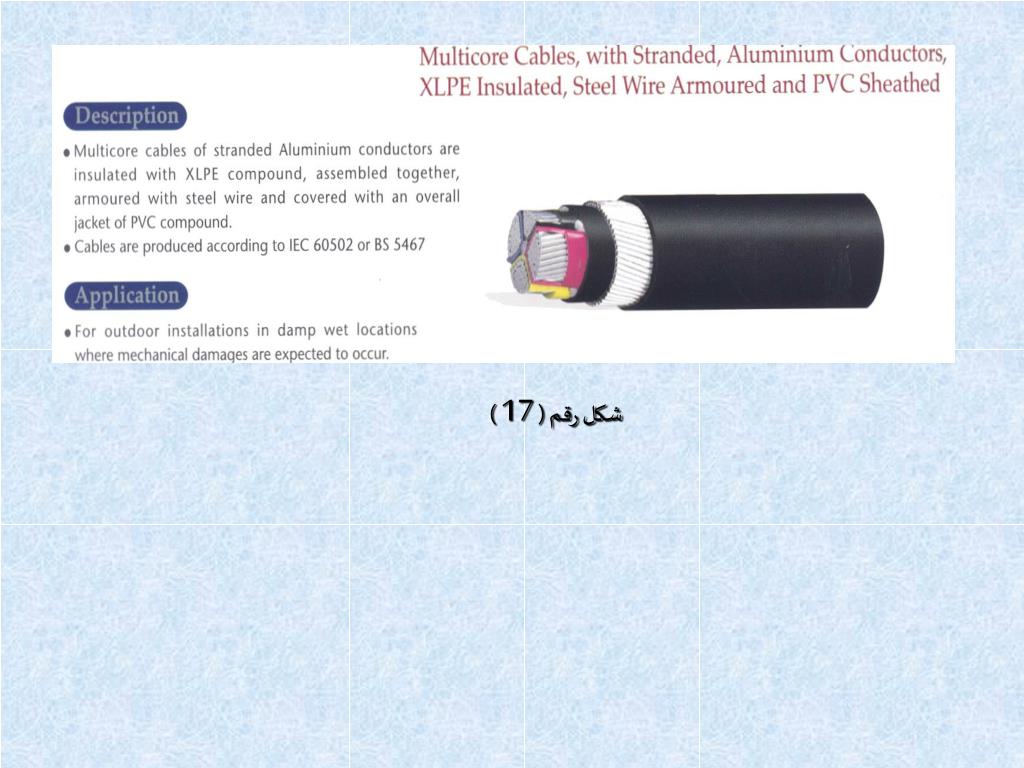

شكل رقم ( الجهد المنخفض واستخداماتها جهد17 )

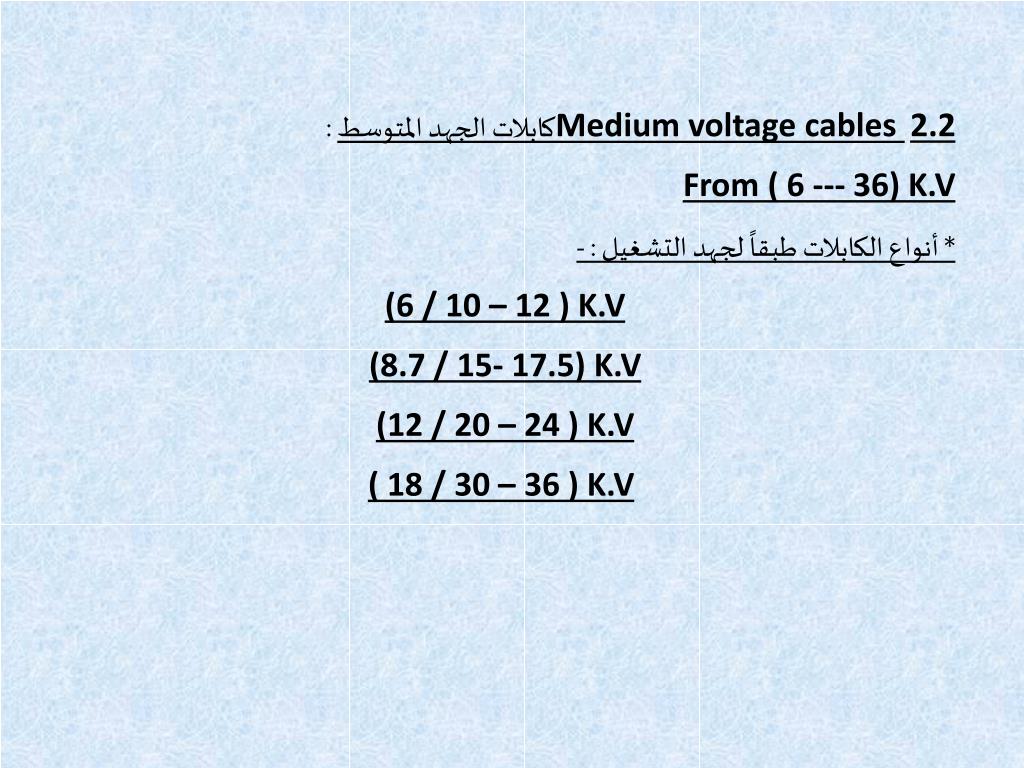

2.2 الجهد المنخفض واستخداماتها جهدMedium voltage cables كابلات الجهد المتوسط :

From ( 6 --- 36) K.V

* أنواع الكابلات طبقاً لجهد التشغيل : -

(6 / 10 – 12 ) K.V

(8.7 / 15- 17.5) K.V

(12 / 20 – 24 ) K.V

( 18 / 30 – 36 ) K.V


وفيما يلى أنواع الكابلات طبقا لنوع العزل والتسليح :-وطبقا للانتاج المحلى


أشكال توضيحية لقطاعات كابلات الجهد المتوسط واستخداماتها جهد

طبقاً للمواصفات القياسية العالمية

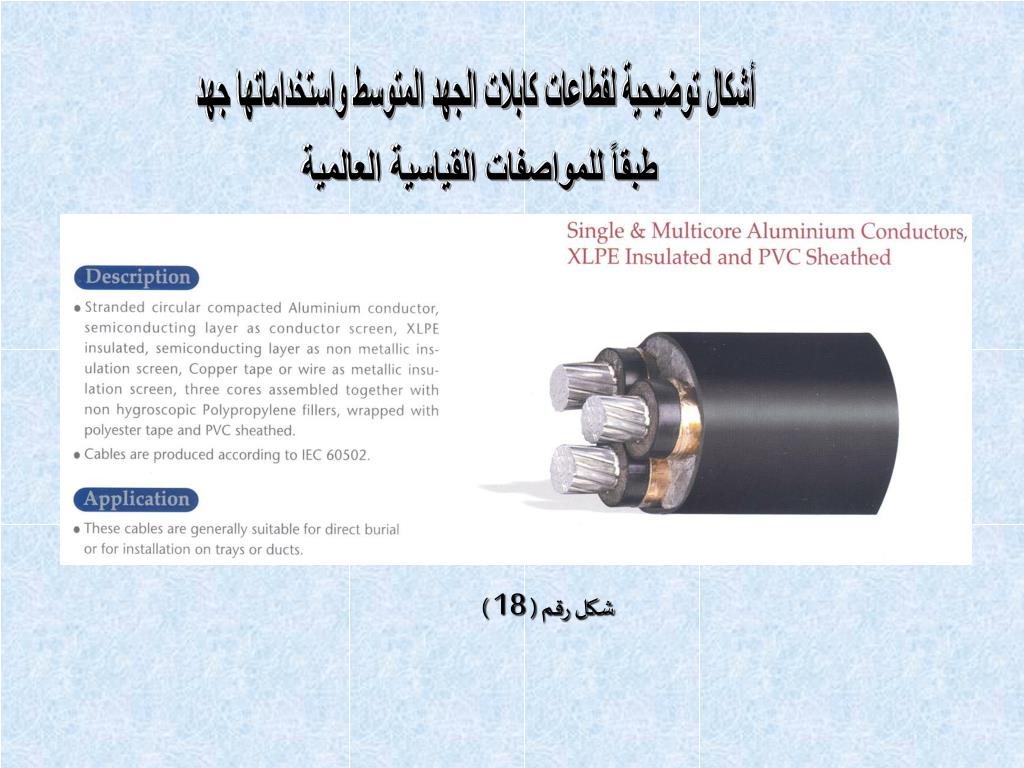

شكل رقم ( 18 )


شكل رقم ( الجهد المتوسط واستخداماتها جهد19 )


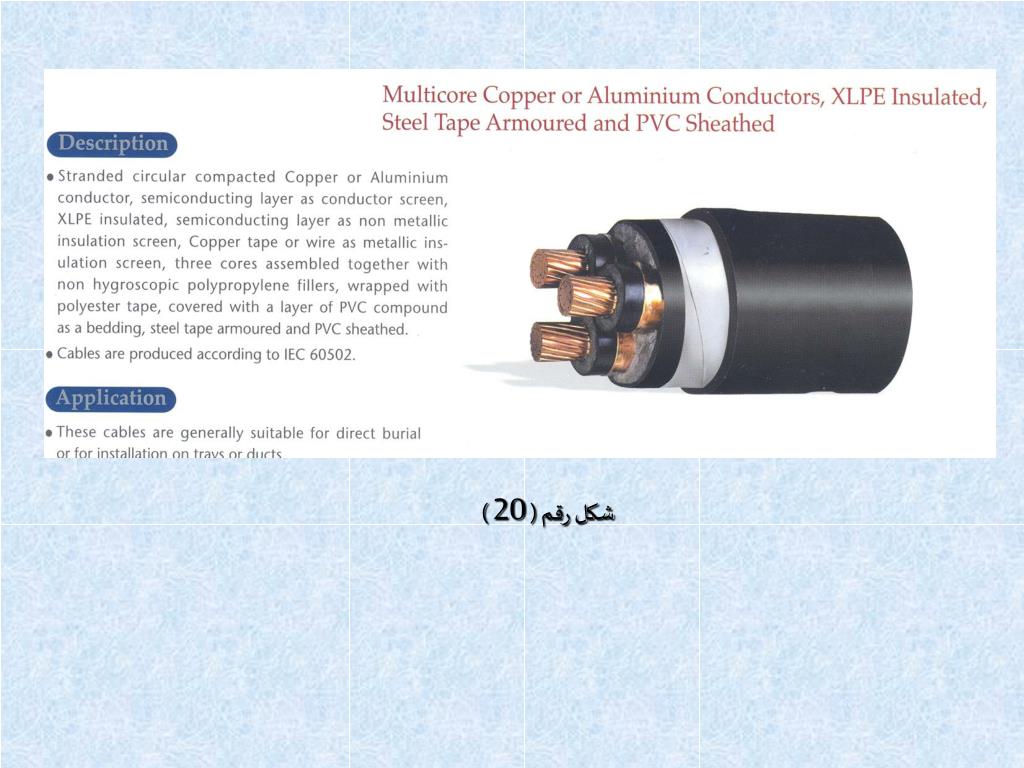

شكل رقم ( الجهد المتوسط واستخداماتها جهد20 )

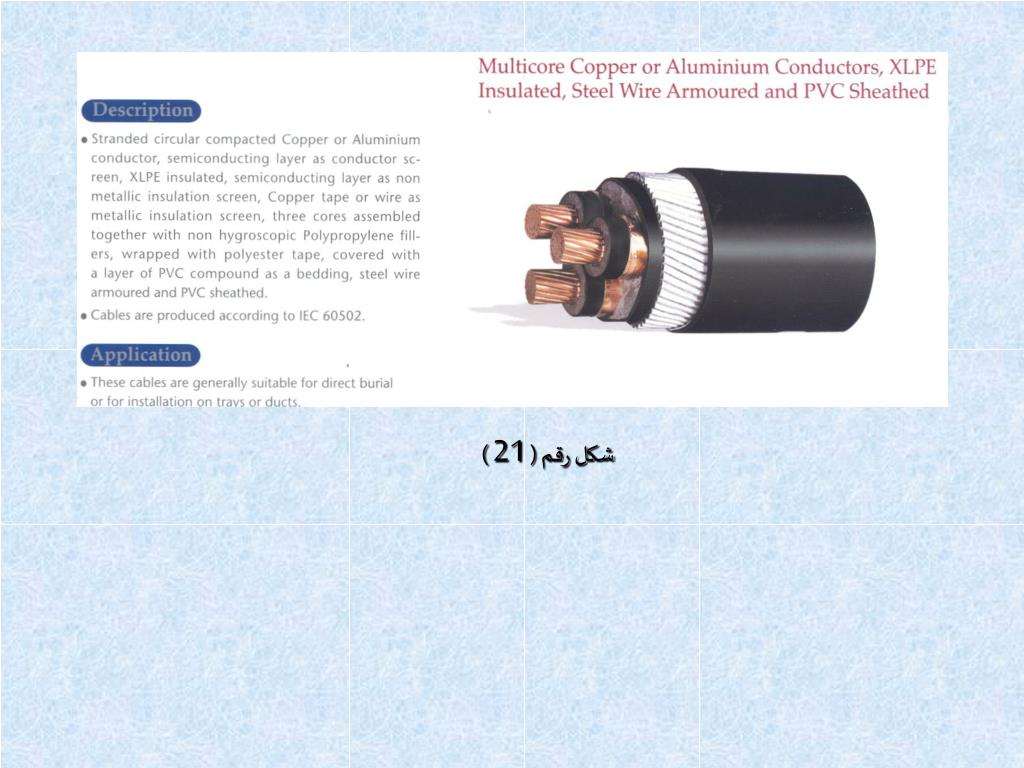

شكل رقم ( الجهد المتوسط واستخداماتها جهد21 )


2 3 38 66 72 5 k v high voltage cables
2 الجهد المتوسط واستخداماتها جهد.3كابلات الجهد العالى : :38/ 66-72.5 ) K.V ) High voltage cables


أشكال توضيحية لقطاعات كابلات الجهد العالى جهد

واستخداماتها طبقا للمواصفات القياسية العالمية

شكل رقم ( 22 )


شكل رقم ( الجهد العالى جهد22 )

نهاية الإقتباس


ومن هذه النقطة دعونا نراجع ما تعلمناه :

1- معني ال single line diagram و كيف يتم توصيل المصدر باللوحة الرئيسية .

2-تعرفنا علي المحول الكهربي الذي يمثل المصدر الرئيسي للطاقة في أغلب الأحوال.

3- تعلمنا معني المصدر الاحتياطي وكيف يغذي الأحمال الهامة وعرفنا دور لوحة ال ATS .

4-تعرضنا باختصار للقاطع ووظيفته.

5-تعرضنا باختصار للفيوزات ووظيفتها.

6- تعرفنا علي الكابلات وأنوعها .

و الخطوة التالية هي كيفية حساب و تصميم الدوائر الفرعية .....وهنا سنجني بعض ثمار الحلقات السابقة وأيضا ستظهر بعض تفاصيل المكونات السابقة تدريجيا .


و السلام عليكم ورحمة الله وبركاته

م/ مصطفى السيد هلال
