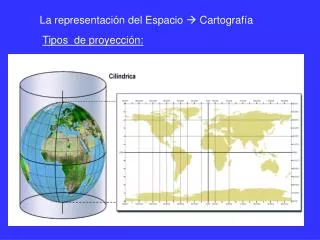

  1. La representación del Espacio  Cartografía Tipos de proyección:

  2. LOS MAPAS SON LA FORMA EN QUE VEMOS EL MUNDO:Creemos que el Norte es mas grande que el SurCreemos que Europa es el Centro del Mundo De esa forma, los paises del Norte, y sobre todo los europeos, parecen mas importantes de lo que realmente son.Los mapas cuestan dinero: Quien paga, manda.

  3. La Escala: gráfica - numèrica

  4. Tipos de mapa: Básicos Se obtienen de mediciones directas de la superficie terréstre Mapa topográfico

  5. Básico: Fotografia aérea

  6. Mapas temáticos: A partir de los mapas básicos representan un fenómeno geográfico (ríos, relieve, ciudades, población, índices..)

  7. LOS MAPAS TEMÁTICOS ¿QUÉ SON? ¿COMO SE ELABORAN? ALGUNOS EJEMPLOS Autor: María José López García

  8. LOS MAPAS TEMÁTICOS Representan mediante “variables geográficas” “variables visuales” forma tamaño valor color tono orientación símbolos tramas precipitación temperatura población vegetación PIB índices económicos ETC

  9. La “información geográfica” puede ser: * cualitativa/cuantitativa * datos espaciales: puntuales/zonales/lineales Normalmente requerirá: * tratamiento previo de los datos: cálculo de densidades, porcentajes, índices….

  10. Elaborar un mapa temático: encontrar la solución cartográfica idónea: Combinar las variables visuales de forma acorde con el objetivo del mapa, cumpliendo las reglas de precisión, claridad, rigor

  11. Proceso de elaboración de un mapa: 1) Análisis de la información /objetivo 2) Elección del tipo de mapa adecuado 3) Técnicas de realización del mapa

  12. Mapas temáticos cualitativos: Mapas de vegetación Mapas de suelos Mapas geológicos Mapas geomorfológicos Mapas de cultivos Mapas…..

  13. Mapas temáticos cuantitativos: Mapas de puntos Mapas de coropletas Mapas de isolíneas Mapas de figuras proporcionales Mapas de flujos Diagramas Dossier: Consuelo del Canto “Los mapas temáticos” Cap. V, en: Carrera et al. Trabajos Prácticos de Geografía Humana, Ed. Síntesis, 1988 (pp. 311-396)

  14. LOS MAPAS TEMÁTICOS ALGUNOS EJEMPLOS

  15. Mapa de Espacios Naturales de Interés Información cualitativa Tipo de espacio: montaña/bosque/ribera/marjal Parque natural/ espacio natural Mapa cualitativo Fuente: Atlas Escolar del País Valencià (Universitat de València)

  16. Mapa de Usos del Suelo en la Comunidad Valenciana Información cualitativa reprentada por color: regadío: verde secano: amarillo forestal: marrón Mapa cualitativo símbolos de implantación zonal Fuente: Atlas Escolar del País Valencià (Universitat de València)

  17. Población Comunidad Valenciana 1986 Datos base: habitantes en cada núcleo de población El mapa muestra: a) tipo núcleo (color): - concentrada: rojo - dipersa: gris b) tamaño de los núcleos (círculos proporcionales) c) la distribución de la población en el espacio Mapa de figuras proporcionales Fuente: Atlas Escolar del País Valencià (Universitat de València)

  18. Mapa de la Intesidad Media Diaria de los principales corredores de carreteras (1998) Mapa de flujos Fuente: J.M. Albertos y E. Burriel “Infraestructuras y medios de transporte” en: Geografía de España, Ariel, 2001.

  19. Mapa de figuras proporcionales Mapa del Tráfico en los principales puertos españoles (1998) Fuente: J.M. Albertos y E. Burriel “Infraestructuras y medios de transporte” en: Geografía de España, Ariel, 2001.

  20. Mortalidad en 1982 Mapa de coropletas MAS DE 11 7,44 - 8,5 6 Y MENOS 8,5 - 11 6 - 7.44 ESPAÑA = 7.44 Comentario: Elección de tramas inadecuada. Lectura del mapa confusa. Se asigna una trama con valor menor a las provincias con tasas de mortalidad más alta

  21. Mapa del Riesgo Sísmico en Andalucía Mapa de isopletas Comentario: Elección de tramas inadecuada. El mapa es confuso. Se utilizan tramas de distinta orientación para representar datos ordenados

  22. Un ejemplo de representación: “Mapa población española por provincia” (censo de 2001) Datos: Población absoluta (nº habitantes/provincia) Tipo de mapa: coropletas 1) Análisis de datos 2) Selección de intervalos 3) Elección de tramas

  23. http:www.ine.es/

  24. 1) ANÁLISIS DE DATOS: variable ordenada ordenar la serie de menor/mayor para agrupar los datos

  25. Gráfica de distribución nº de habitantes/ provincia

  26. 2) SELECCIÓN DE INTERVALOS: * nº de intervalos: por ejemplo (5) * rango de variación, según método: a) intervalos iguales: 5 grupos de igual rango b) cuantiles: 5 grupos con el mismo número de elementos c) cortes naturales: 5 grupos de desigual rango según la distribución de los datos

  27. a) intervalos iguales: (66.411-5.423.384) / 5 = 1.071.395 ----1.000.000

  28. nº habitantes

  29. b) cuantiles: 5 grupos con el mismo número de provincias 11 11 10 10 10

  30. c) cortes naturales: 5 grupos de desigual rango según la distribución de los datos

  31. nº habitantes

  32. 3) ELECCIÓN DE TRAMAS: Según el objetivo del mapa y el tipo de dato que representamos * Mapas color / blanco y negro * Variable geográfica ordenada: variable visual (color/trama) ordenada
