Presentation Transcript


  1. 컴퓨터란?- 하드웨어 - nlip.pcu.ac.kr

  2. 목 차 1. 컴퓨터 장치 2. 컴퓨터 조립 nlip.pcu.ac.kr

  3. 1. 컴퓨터 장치 • H/W • 하드웨어란 컴퓨터를 구성하거나 보조하는 물리적 장치를 말한다. 여기서 말하는 '물리적 장치'란 눈으로 볼 수 있고 손으로 만질 수 있는 물체를 의미한다. nlip.pcu.ac.kr

  4. 1. 중앙처리장치(CPU : Central Processing Unit) • CPU란 컴퓨터 시스템 전체를 제어하는 장치로서, 다양한 입력장치로부터 자료를 받아서 처리한 후 그 결과를 출력장치로 보내는 일련의 과정을 제어하고 조정하는 일을 수행한다. 모든 컴퓨터의 작동과정이 중앙처리장치의 제어를 받기 때문에 컴퓨터의 두뇌에 해당한다. 현재 PC 시장은 'Intel'과 'AMD' 두 회사의 대립경쟁 nlip.pcu.ac.kr

  5. 2. 기억장치(Memory) 2-1. 주기억장치(Main Memory)란 프로그램을 기억하는 프로그램 영역과 입력자료를 기억하는 영역, 출력자료를 기억하는 영역, 작업을 실행하여 중간계산결과를 기억하는 작업영역으로 구성된다. 램(RAM) 기억된 내용을 사용자가 임의로 변경할 수 있으며 프로그램이나 자료를 저장할 수 있으나 전원이 꺼지면 기억된 내용이 모두 지워진다. nlip.pcu.ac.kr

  6. 2. 기억장치(Memory) 2-2. 보조기억장치(Sub Memory)란 컴퓨터의 중앙처리장치가 아닌 외부에 존재하여 주기억장치의 한정된 기억용량을 보조하기 위해 사용하는 것으로 전원이 차단되어도 기억된 내용이 상실되지 않는다. 플로피 디스크 (FDD) 하드 디스크 (HDD) CD-ROM (Floppy disk drive) (Hard disk drive) (Compact Disk Read Only Memory) nlip.pcu.ac.kr

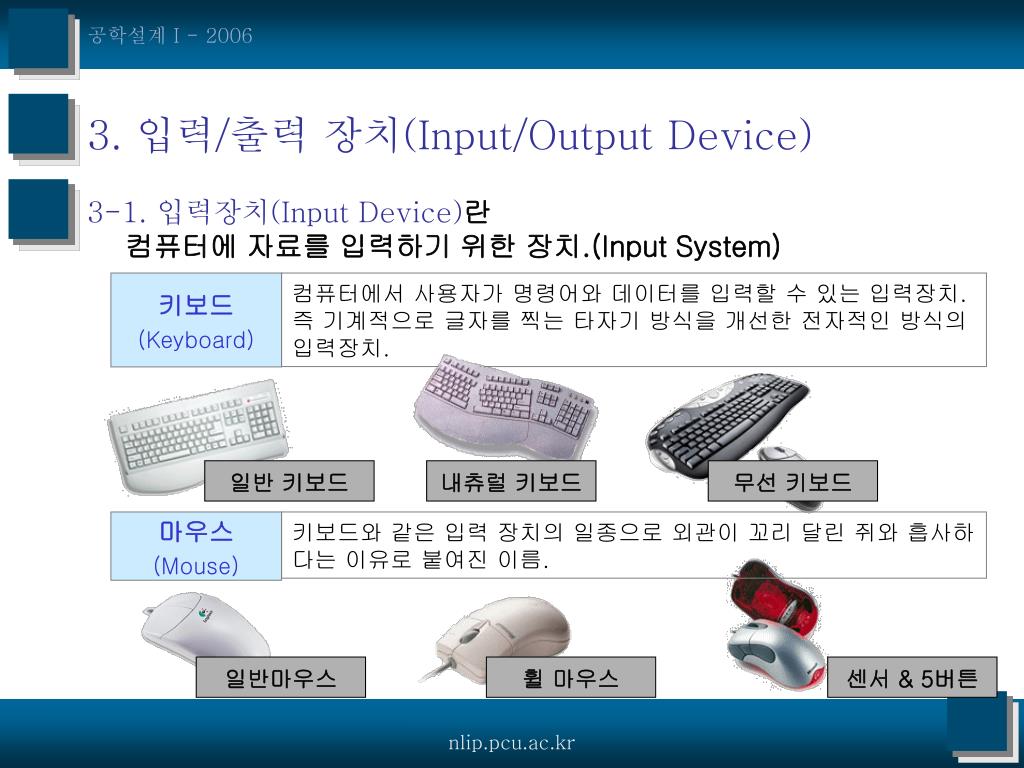

  7. 3. 입력/출력 장치(Input/Output Device) 3-1. 입력장치(Input Device)란 컴퓨터에 자료를 입력하기 위한 장치.(Input System) 키보드 (Keyboard) 컴퓨터에서 사용자가 명령어와 데이터를 입력할 수 있는 입력장치. 즉 기계적으로 글자를 찍는 타자기 방식을 개선한 전자적인 방식의 입력장치. 일반 키보드 내츄럴 키보드 무선 키보드 마우스 (Mouse) 키보드와 같은 입력 장치의 일종으로 외관이 꼬리 달린 쥐와 흡사하다는 이유로 붙여진 이름. 일반마우스 휠 마우스 센서 & 5버튼 nlip.pcu.ac.kr

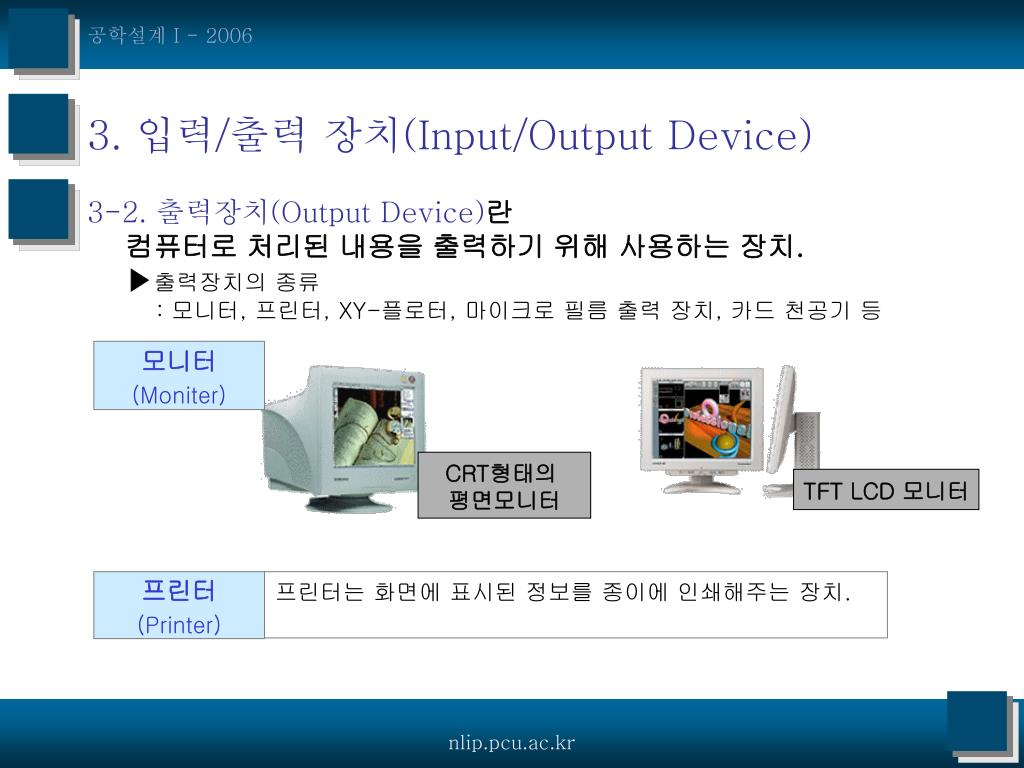

  8. 3. 입력/출력 장치(Input/Output Device) 3-2. 출력장치(Output Device)란 컴퓨터로 처리된 내용을 출력하기 위해 사용하는 장치.▶출력장치의 종류: 모니터, 프린터, XY-플로터, 마이크로 필름 출력 장치, 카드 천공기 등 모니터 (Moniter) CRT형태의 평면모니터 TFT LCD 모니터 프린터 (Printer) 프린터는 화면에 표시된 정보를 종이에 인쇄해주는 장치. nlip.pcu.ac.kr

  9. 4. 기타 장치(ETC Device) 4-1. 메인보드(Output Device)란 컴퓨터 내에서 기본회로와 부품들을 담고 있는 가장 기본적이고 물리적인 하드웨어로서 주기판(主基板)이라고도 한다. 4-2. 사운드카드(Sound Card)란 소리와 관련된 기능을 처리하는 장치로, 스피커와 마이크를 통하여 소리를 출력·입력받는 기능을 한다. 4-3. 그래픽 카드(Display Card)란 영상 신호를 생성하여 케이블을 통해서 모니터로 보내는 컴퓨터 전자부품이다. nlip.pcu.ac.kr

  10. 2. 컴퓨터 조립 • 주의 사항 • 제품 구입시 주의 사항 • 자신감을 가져라. • 주변의 도움을 받아라. • 자신에 필요한 부품을 선택하라. • 운영체제를 선택하라. • 충동구매는 금물 • 조립시 주의 사항 • 전기적인 극성 주의 • 전기적인 충격 주의 • 정확한 위치에 장착 nlip.pcu.ac.kr

  11. 2-1. 조립준비 - 공구 • 조립 준비 • 공구 • 일단 드라이버가 필요하다. 케이스를 열고 보드 및 기타 장치를 고정하는데 • 필요한 (+) 드라이버가 꼭 있어야 한다. • 전선을 묶을 타이 등이 있으면 좋다. 조립 후에 케이블을 내버려 두면 자칫 • CPU 쿨러에 걸리는 등 좋지 않은 일이 발생할 수도 있다. • 펜치의 경우는 끝이 뾰족한 일명 '라디오 펜치'를 준비 한다. 꼭 필요하지는 • 않지만 의외로 가끔 필요할 때가 있다. nlip.pcu.ac.kr

  12. 2-2. 조립준비 –케이스와 파워 • 조립 준비 • 케이스와 파워 • 케이스는 컴퓨터의 모든 부품들을 담고 있으며 전원을 공급하기 때문에 • 컴퓨터의 수명과 직결된다. • 파워의 종류에는 AT와 ATX가 있는데, 현재 나오는 제품들은 거의 ATX제품이다.요즘에는 운영체제에서 종료를 하면 자동으로 본체 전원까지 꺼지는 ATX방식을 많이 사용한다. nlip.pcu.ac.kr

  13. 실습1- 메인보드 케이스에 부착 전원 및 기타 연결 nlip.pcu.ac.kr

  14. 실습2- CPU 1. CPU 메인보드 장착 2. CPU에 쿨러 결합하기 3. CPU 파워케이블 연결하기 4. CPU장착 완료 2 1 4 3 nlip.pcu.ac.kr

  15. 실습3- RAM RAM을 DIMM에 꼽는다. 장착된 RAM의 모습. 일반적인 168pin 의 SDRAM 을 설치하는데, 이때 메모리의 홈과 보드의 메모리 소켓의 홈을 확인하여 지긋히 눌러준다. 홈이 있어서 잘못 꽂으면 들어가지 않는다. 제대로 꽂히면 메모리 소켓의 홀더가 정 위치로 이동을 하여 메모리가 빠지지 않도록 지지해주는 역할을 하게 된다. nlip.pcu.ac.kr

  16. 실습4- 그래픽 카드 1. ‘ATI’그래픽 카드의 모습. 2. 카드 장착 방법. 3. 나사를 조여 단단하게 고정. 4. 장착된 카드의 모습. 2 1 4 3 nlip.pcu.ac.kr

  17. 실습5- HDD,FDD,CD-ROM(1) 1. HDD 1 2 1. 점퍼 설정법 2. 점퍼 셋팅1 3. 점퍼 셋팅2 4.데이터 케이블 연결 3 4 nlip.pcu.ac.kr

  18. 실습5- HDD,FDD,CD-ROM(2) 2. FDD FDD 의 경우에는 케이블의 위치가 HDD 와 시디롬과 반대로 된 경우가 많다. 물론 이것도 세부적으로 확인할 사항으로 케이블의 빨간 선 부분이 FDD 의 커넥터 부분의 0 혹은 1번의 위치로 향하게 연결을 해야 한다. 그 외 전원은 반대로 꽂을 수 없게 되어 있으므로, 외형을 잘 확인하고 꽂도록 한다. 3. CD-ROM 모든 데이터 케이블과 전원 케이블이 연결이 완료되었다면, 시디롬의 오디오 커넥터와 사운드 카드의 CD-IN 혹은 AUX-IN 등과 같은 곳에 연결을 하여 시디롬 재생에 사운드를 들을 수 있도록 한다. nlip.pcu.ac.kr

  19. 실습6- 외부장치 장착 & 마무리 케이스를 닫은 후. 컴퓨터의 후면 즉, 백 패널을 보면 PS/2 포트는 일반적으로 두 개가 제공된다. 하나는 PS/2 는 키보드 커넥터이고, 하나는 PS/2 포트는 마우스 커넥터이다. 잘 살펴보면 기호들이 있으므로 찾아서 꽂으면 된다.나머지 외부 장치들도 메뉴얼을 보고 제자리를 찾아 꽂으면 완성된다 nlip.pcu.ac.kr
