零件图的视图选择

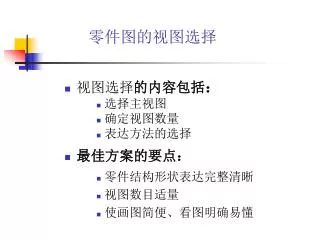

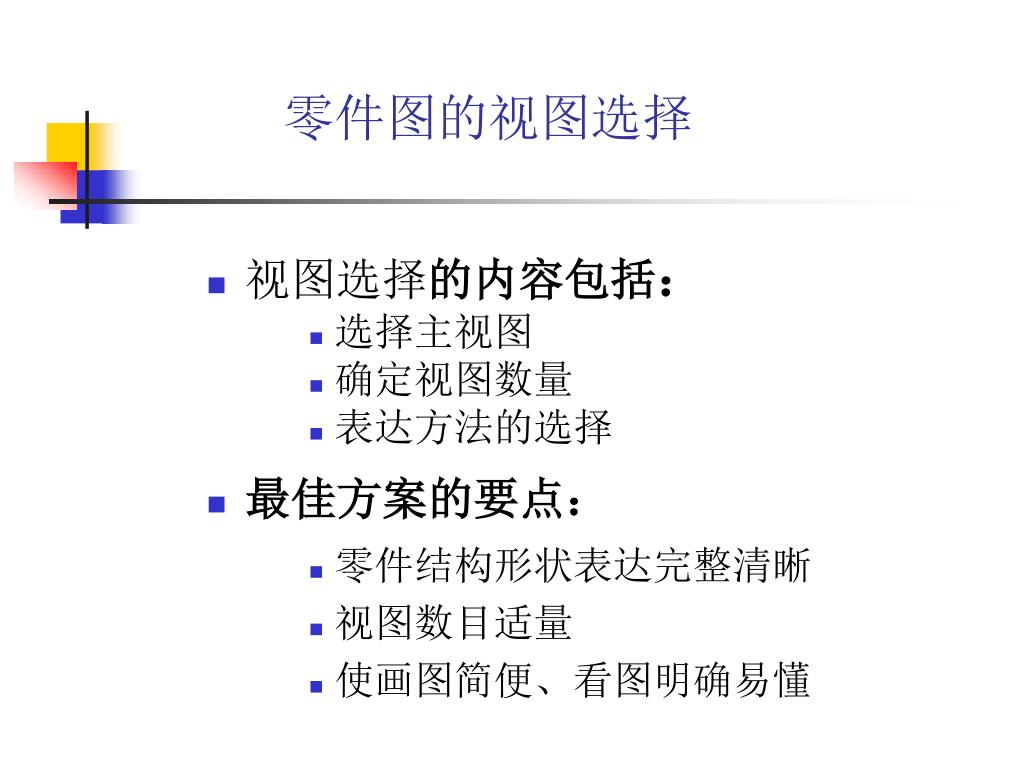

  • 视图选择的内容包括:

    • 选择主视图

    • 确定视图数量

    • 表达方法的选择

  • 最佳方案的要点:

    • 零件结构形状表达完整清晰

    • 视图数目适量

    • 使画图简便、看图明确易懂


  • 4198334

    选择主视图

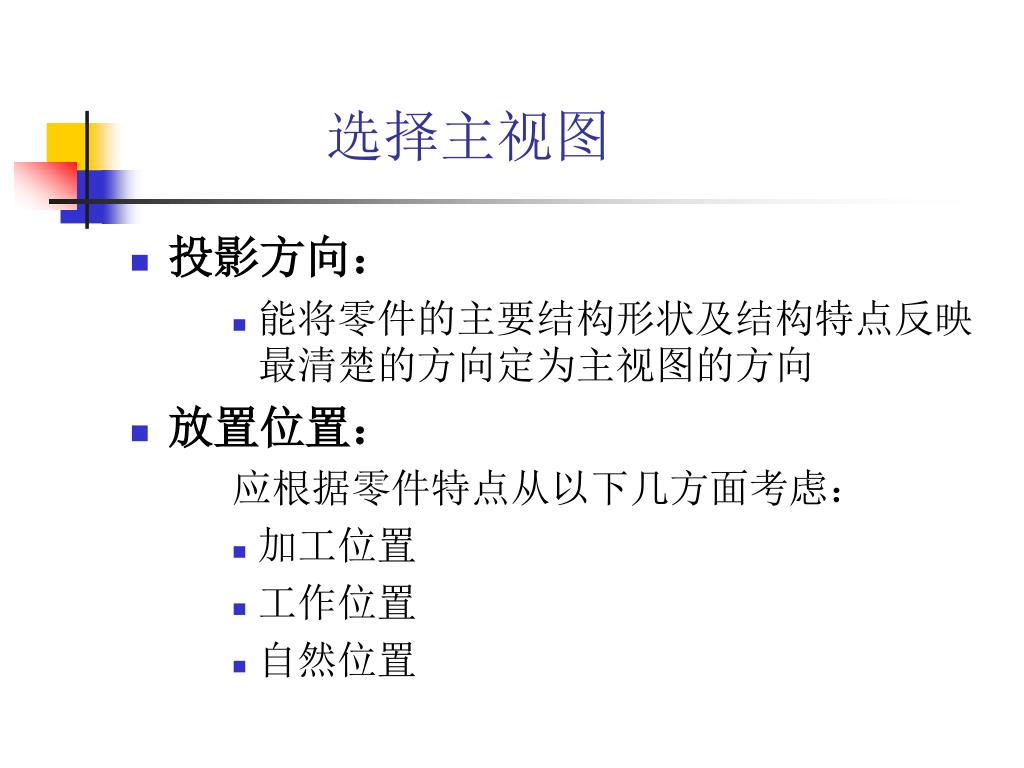

    • 投影方向:

      • 能将零件的主要结构形状及结构特点反映最清楚的方向定为主视图的方向

  • 放置位置:

    应根据零件特点从以下几方面考虑:

    • 加工位置

    • 工作位置

    • 自然位置


  • 4198334

    视图的数量和表达方法

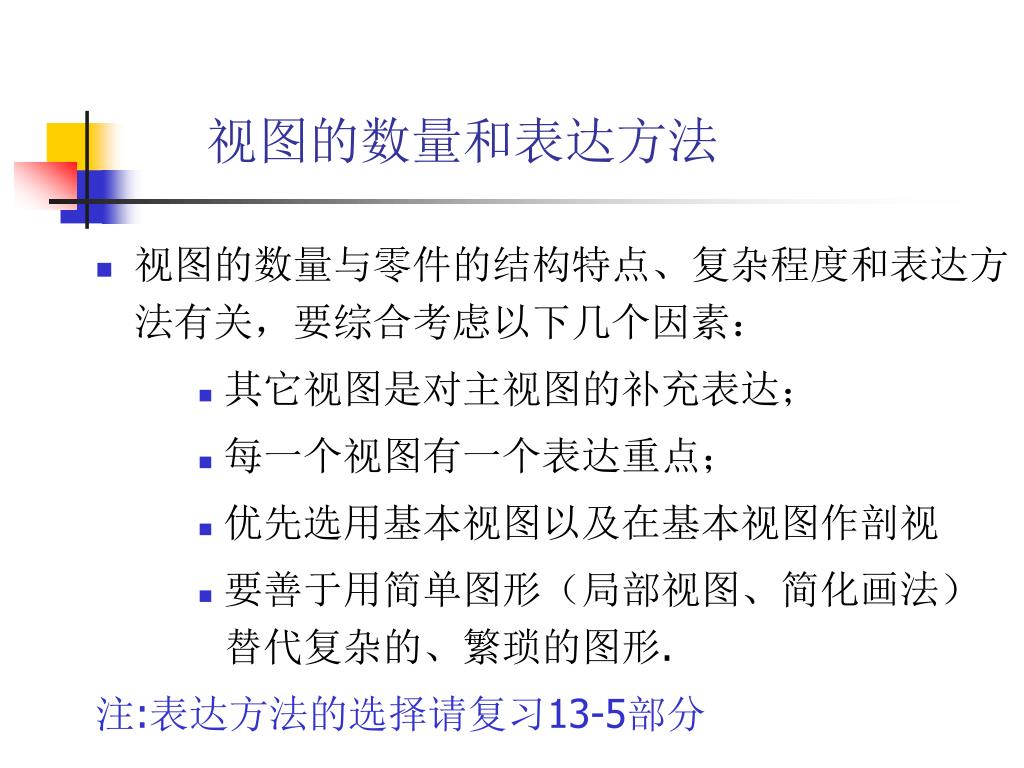

    • 视图的数量与零件的结构特点、复杂程度和表达方法有关,要综合考虑以下几个因素:

      • 其它视图是对主视图的补充表达;

      • 每一个视图有一个表达重点;

      • 优先选用基本视图以及在基本视图作剖视

      • 要善于用简单图形(局部视图、简化画法)替代复杂的、繁琐的图形.

        注:表达方法的选择请复习13-5部分


    4198334

    视图的数量和表达方法(续)

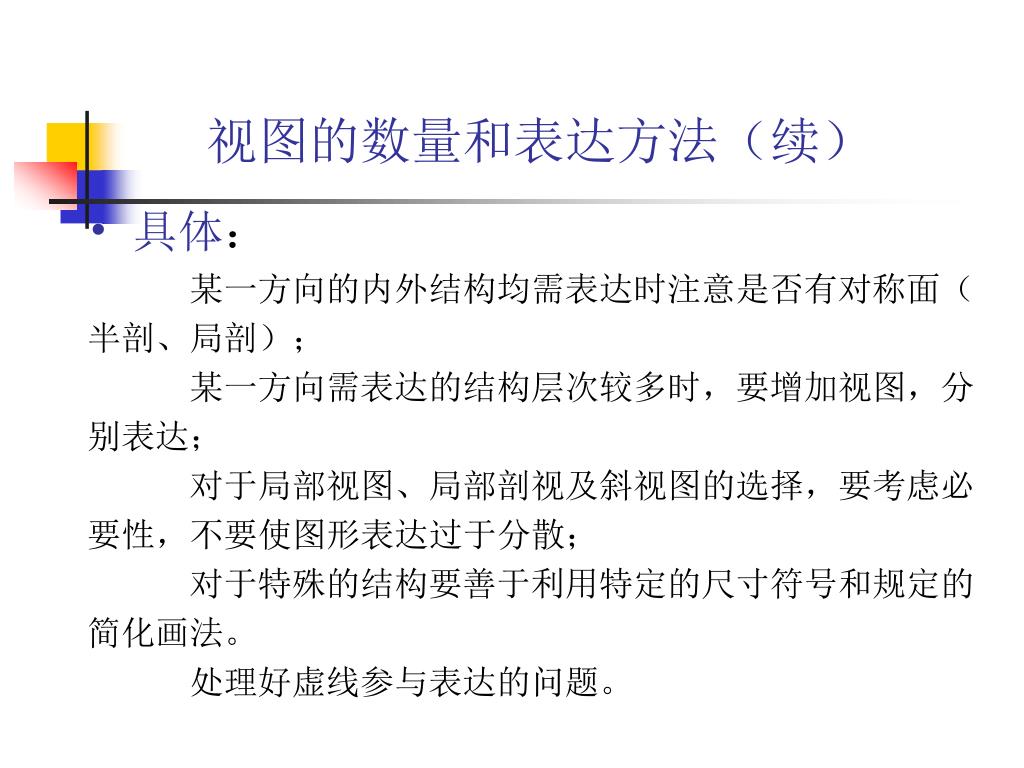

    • 具体:

    • 某一方向的内外结构均需表达时注意是否有对称面(半剖、局剖);

    • 某一方向需表达的结构层次较多时,要增加视图,分别表达;

    • 对于局部视图、局部剖视及斜视图的选择,要考虑必要性,不要使图形表达过于分散;

    • 对于特殊的结构要善于利用特定的尺寸符号和规定的简化画法。

    • 处理好虚线参与表达的问题。


    4198334

    典型零件图例分析

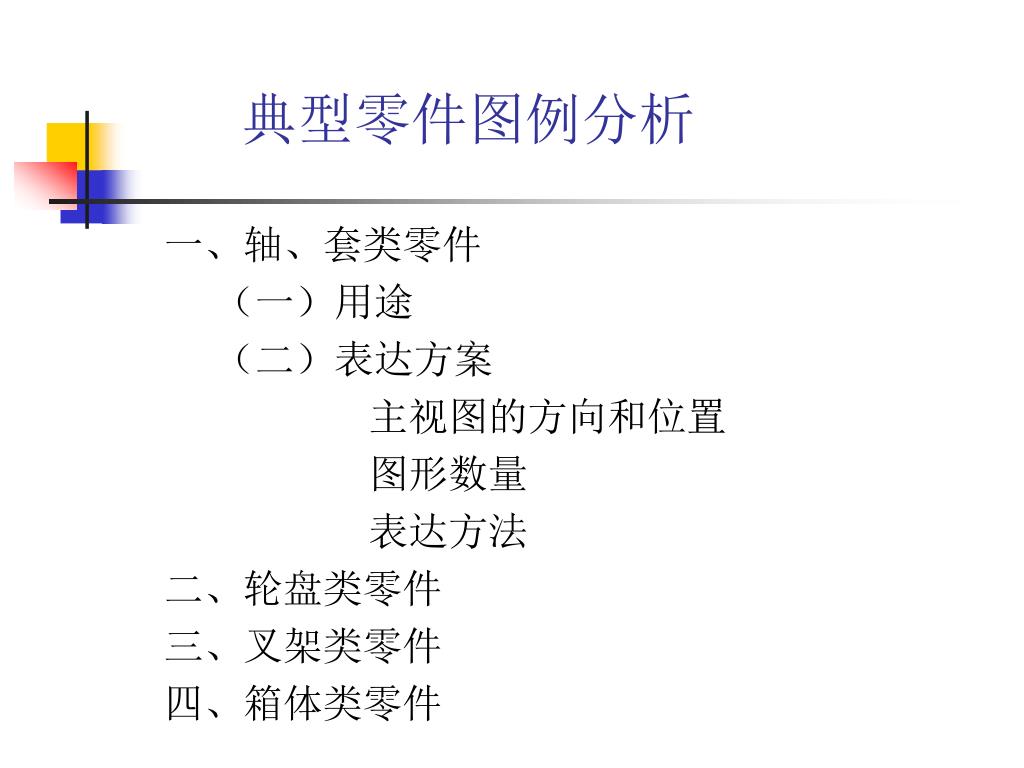

    一、轴、套类零件

    (一)用途

    (二)表达方案

    主视图的方向和位置

    图形数量

    表达方法

    二、轮盘类零件

    三、叉架类零件

    四、箱体类零件
