K õ rgepingeseadmed

1. Kõrgepingeseadmed Võimsuslülitid

2. Требования, предъявляемые к выключателям: 1) надежность в работе и безопасность для окружающих; 2) быстродействие – возможно малое время отключения; 3) удобство в обслуживании; 4) простота монтажа; 5) бесшумность работы; 6) сравнительно невысокая стоимость.

3. Kommutatsioon • Kommutatsioon seisneb elektriahrelate sisse-, välja- ja ümberlülimistes. Loetakse kolm olukorda: • Kontaktide sulgumine; • Kontaktid suletud olekus; • Kontaktide avanemine. • Kolm talitluse olukorda: • Normaaltalitlus; • Rikketalitlus (ülekoormus, alapinge, isolatsioonirike, jne); • Kontaktide avanemine (lühis). • Kulumine • Mehaaniline; (koormusvaba); • Elektriline (koormusel, lühisel elektrikaar). • Kontaktide avanemine. • Füüsikalised protsessi kirjeldused: • Elektrikaar; • Elektrodünaamilised jõud; • Soojenemised ja kuumenemised.

4. . Выключатель масляный (вакуумный) Выключатель нагрузки с двумя заземляющими ножами Выключатель нагрузки без заземляющего ножа Выключатель нагрузки с заземляющим ножом

5. Разъединитель с заземляющим ножом Разъединитель с заземляющим ножом Разъединитель, Разъединитель с 2 заземляющими ножами Разъединитель заземляющий

6. Võimsuslülitite liigitus • Mistahes tugevusega voolu väljalülitamine; • Kiiretoimelisus; • Kõlblikkus kiiretoimelisus taaslülitamiseks; • Võimalus lülitada pooluste kaupa (kõrgetel pingetel); • Lõhke- ja tuleohutus; • Transpordi ja käidu mugavus; • Kulutused käidule; • Lüliti (võimaluse korral ka kontaktide) ülevaatuse lihtsus;

8. Väljalülimisvõime

9. Kaare kustumistingimused Elektrikaarekustutamisekspeabtekkimaolukord,mil kaarevahemikusmistahesvoolukorraldeionisatsioonületaksionisatsiooni. • Kaare stabiilne põlemine • Kaare kustumine

10. Kaare kustutus Et täita kaarekustumistingimust Uk > U – IR, peab tema dünaamiline volt-ampertunnusjoon3 paiknema kogu ulatuses (kokkupuuteta!) kõrgemal kaldjoonest 2. • Selleks onkaks võimalust: • tõsta kaare dünaamilist tunnusjoont • suurendada sirge U – IR kallet, suurendades vooluahela takistust • Tavaliselt tõstetakse kaare tunnusjoont. Loeng 3. Elektriaparaadid

11. Elektrikaare kustutus õlis Kaare kustutamine õlilülitites. Õlilülitis asuvad kontaktid olis ja kontaktide lahutumisel tekkiv elektrikaar asub samuti õlis. Kuna elektrikaarel on kõrge temperatuur, siis toimub kaare piirkonnas oli lagunemine gaasiks ja kaar asub gaasilistes keskkonnas. Umbes pool gaasist (gaasi mahust) moodustavad õliaurud, teine osa aga vesinikust (70%) mitmesugustest süsivesikutest. Elaktrikaare kustumine toimub juba praktiliselt gaasikeskkonnas. Selline gaasikeskkond tänu elektrikaarele on kõrge temperatuuriga, hapniku puudumise tõttu ei ole aga põlemine võimalik. Laguneva õli hulk ei ole suur, kuid tekkiva gaasi hulk on oluliselt suurem, kuni 1,5 liitrit taandatuna toatemperatuürile ja atmosfääri rõhule. Kaare kustutamine õlis on tunduvalt efektiivsem kui nn kustutuskambrites, mis piiravad kaare levimise ala (tsooni) tekitades kõrgema rõhu ja gaasi puhumise läbi elektrikaare.

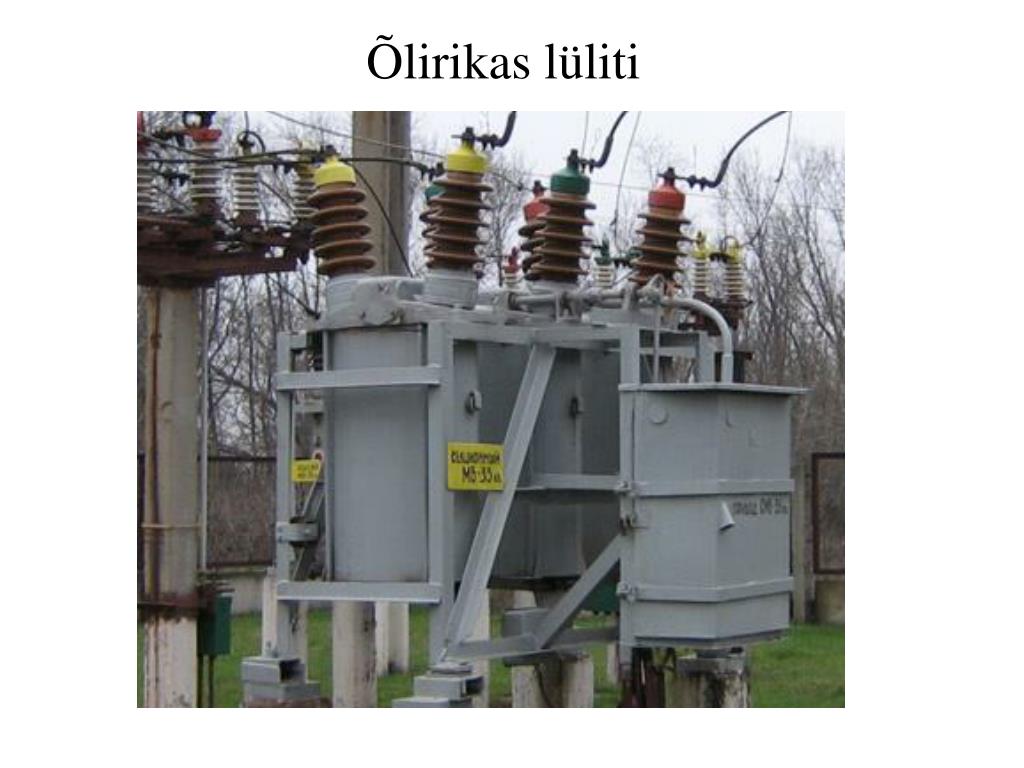

13. Õlirikas lüliti

16. Õlirikka lüliti eelised Põhilised õlirikka lüliti eelised Konstruktsiooni (ehituse) lihtsus; Suur valjalülimisvõime Paigaldatav välisseadmetessse; Võimalus paigaldada seadme sisse voolutrafosid

17. Õlirikka lüliti puudused • Pohilised olirikka lylitite puudused • Tule- ja plahvatusohtlikkus; • Vajalik perioodiline oli olukorra ja taseme kontroll paagis • ja sisseviikudes; • Suur oli hulk, mis pohjustab suured ajakulud tema • vahetamisele, • 4. Vajalik suur kogus tagavaraoli; • 5. Ei saa paigaldada ruumidesse; • 6. Ei voimalda juurutada kiiret automaatset taaslylitust(АПВ); • Suur metallikulu, suur mass,suured kulud veule, paigaldamisele • ja seadistamisele.

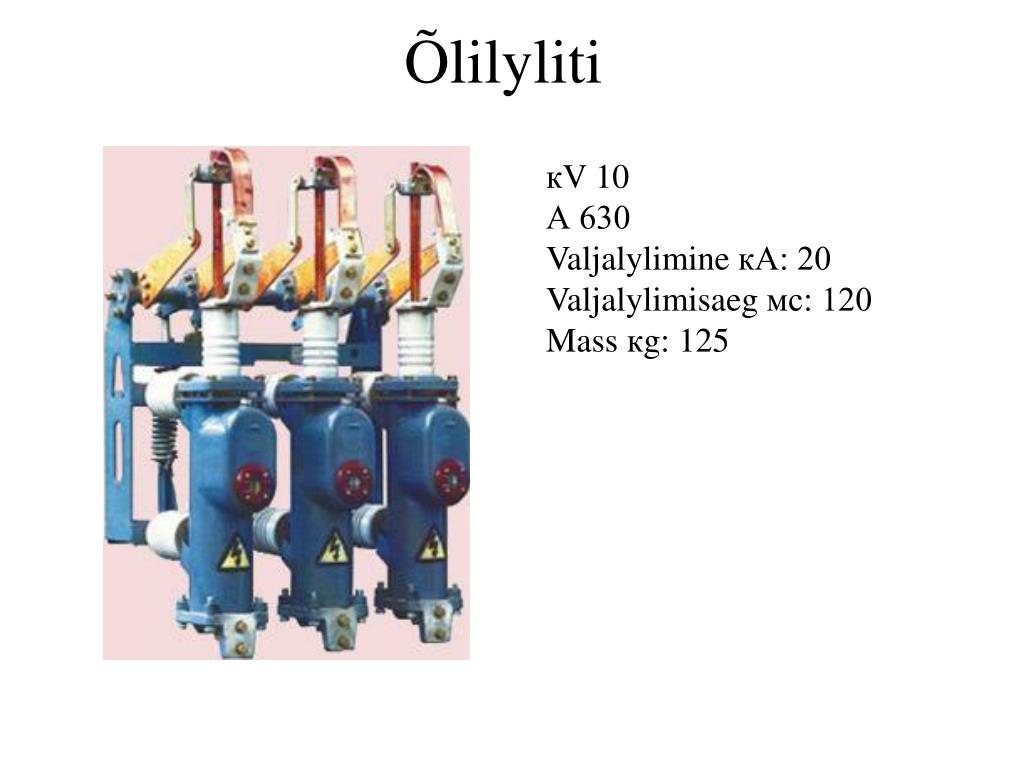

18. Õlilyliti кV 10А 630Valjalylimine кА: 20Valjalylimisaeg мс: 120Mass кg: 125

19. Õlilüliti kõrvaltvaade вид выключателя;1  -  стальная рама; 2  -  отключающая пружина; 3  -  двуплечный рычаг; 4  -  вал выключателя; 5  -  пружинный демпфер; 6  -  болт заземления; 7  -  опорный изолятор; 8  -  бачок фазы; 9  -  масляный демпфер; 10  -  маслоуказатель; 11  -  изолирующая тяга; 12  -  рычаг;

20. Õlilüliti вид выключателя;1  -  стальная рама; 2  -  отключающая пружина; 3  -  двуплечный рычаг; 4  -  вал выключателя; 5  -  пружинный демпфер; 6  -  болт заземления; 7  -  опорный изолятор; 8  -  бачок фазы; 9  -  масляный демпфер; 10  -  маслоуказатель; 11  -  изолирующая тяга; 12  -  рычаг;

21. Õlilüliti разрез фазы выключателя;13  -  выпрямляющий механизм; 14  -  маслоотделитель; 15  -  канал для выхода газа; 16  -  крышка; 17  -  пробка маслоналивного отверстия; 18  -  отверстия маслоотделителя; 19  -  корпус; 20  -  рычаг; 21  -  контактный стержень; 22  -  стеклоэпоксидный цилиндр; 23  -  центральный канал камеры; 24  -  боковой выхлопной канал; 25  -  дугогасительная камера; 26  -  нижняя крышка фазы; 27  -  маслоспускная пробка; 28  -  отводящая шина; 29  -  неподвижный контакт; 30  -  нижний фланец; 31  -  буферное пространство; 32  -  масляный карман; 33  -  подвижный контакт; 34  -  верхний вывод; 35  -  подводящая шина; 36  -  токосъемные ролики;

22. Kaarekustustuskamber

23. Розеточный контакт выключателя 1  -  медный сегмент;2  -  нажимная пружина;3  -  упорное кольцо;4  -  гибкая связь;5  -  контактодержатель;6  -  металлокерамическая облицовка

24. Lülitusprotsess • 1-подвижный контакт; 2 - масляный карман; • 3 - выхлопной канал; 4 - стеклоэпоксидный цилиндр; • 5 - розеточный контакт; 6 - нижний фланец; • 7 - крышка фазы; А - воздушный буфер

25. Lüliti vankril

26. Kamber

27. Lülitikamber ruumis, teenendus ühest küljest

28. Lülitikamber, ruumis

29. Lüliti väljas, kapis I  - Vanker;2 - Lüliti ajam;3 - Lüliti ВМП-10;4 - Releede ja mõõturite asukoht;5 - Laattide asukoht;6 - Läbiviikisolaatorid;7 - Ülemiste kontaktide sõlm;Voolutrafo; Alumine kontakt; Kambri raam Alus vankri välja- Tõmbamiseks.

31. Что касаетсявыключателейвысокого,сверхвысокого иультравысокогонапряжения (от 110до 1150 кВ), тоэлегазовыевыключатели втехнически развитыхстранах практическивытеснили все другиетипы аппаратов

32. Среди выключателей, установленных за последние 10 лет, доля элегазовых выключателей составляет –10 0%
