KGH SISTEMI I ZGRADE

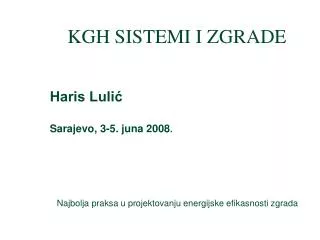

1. KGH SISTEMI I ZGRADE Haris LulićSarajevo, 3-5. juna 2008. Najbolja praksa u projektovanju energijske efikasnosti zgrada

2. Preporučeni maksimalni gubici zbog ventilacije zgrade • Toplotna energija potrebna za zagrijavanje vazduha kod:- standardnog broja izmjenea n = 0,7 h-1- izmjene sarekuperacijom topline n = nur( 1 - ηR ) + 0,20nur - broj izmjena vazduha pomoću mehaničkih uredjaja ηR - stepen iskorištenja rekuperatora

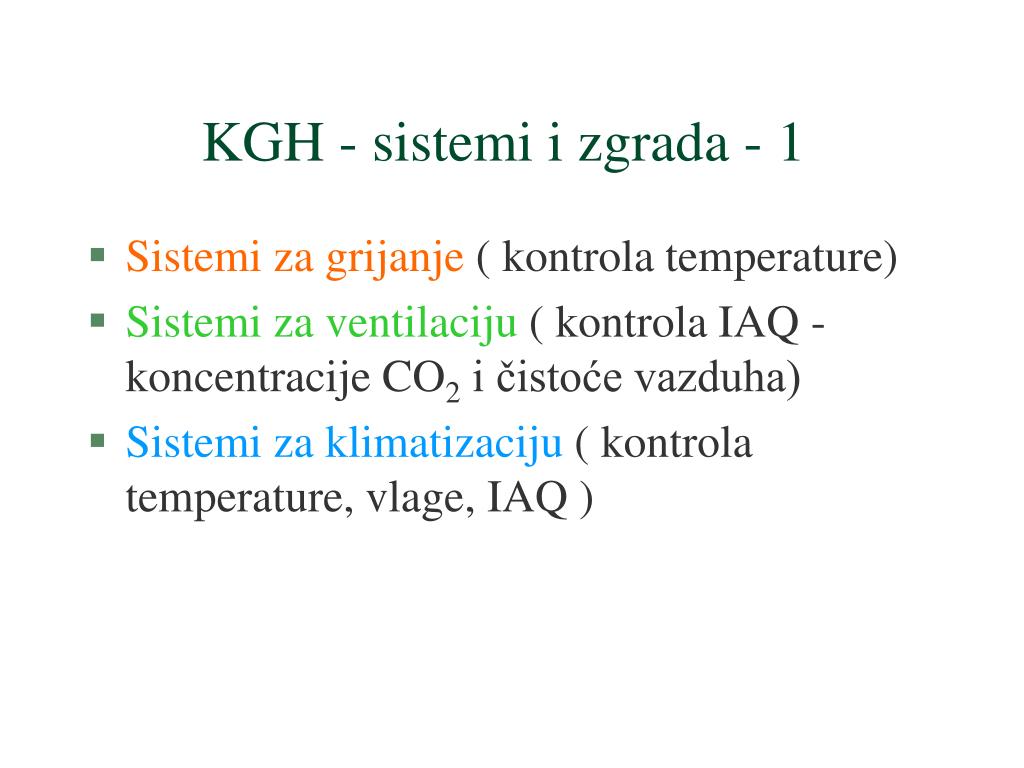

3. KGH - sistemi i zgrada - 1 • Sistemi za grijanje ( kontrola temperature) • Sistemi za ventilaciju ( kontrola IAQ - koncentracije CO2 i čistoće vazduha) • Sistemi za klimatizaciju ( kontrola temperature, vlage, IAQ )

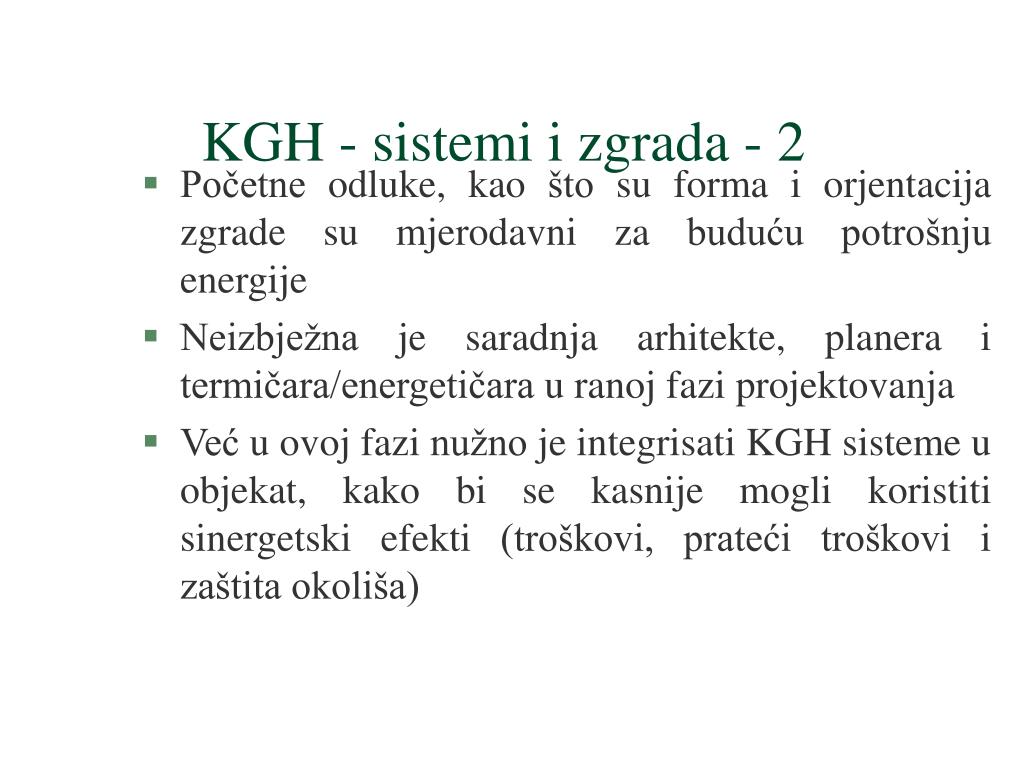

4. KGH - sistemi i zgrada - 2 • Početne odluke, kao što su forma i orjentacija zgrade su mjerodavni za buduću potrošnju energije • Neizbježna je saradnja arhitekte, planera i termičara/energetičara u ranoj fazi projektovanja • Već u ovoj fazi nužno je integrisati KGH sisteme u objekat, kako bi se kasnije mogli koristiti sinergetski efekti (troškovi, prateći troškovi i zaštita okoliša)

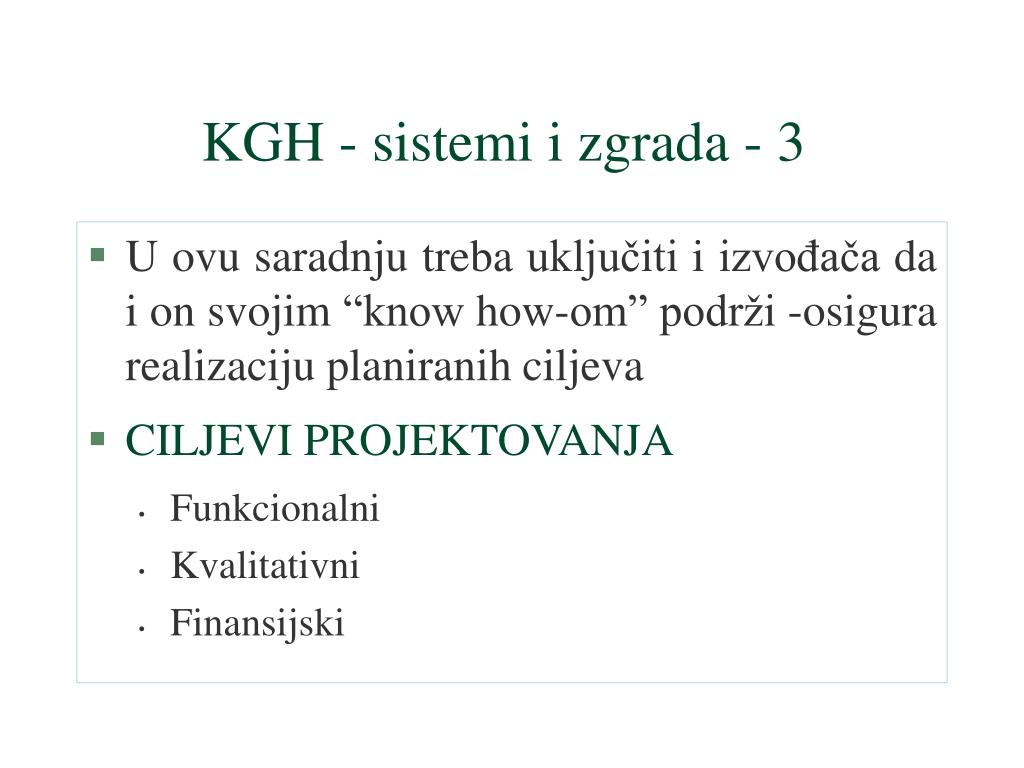

5. KGH - sistemi i zgrada - 3 • U ovu saradnju treba uključiti i izvođača da i on svojim “know how-om” podrži -osigura realizaciju planiranih ciljeva • CILJEVI PROJEKTOVANJA • Funkcionalni • Kvalitativni • Finansijski

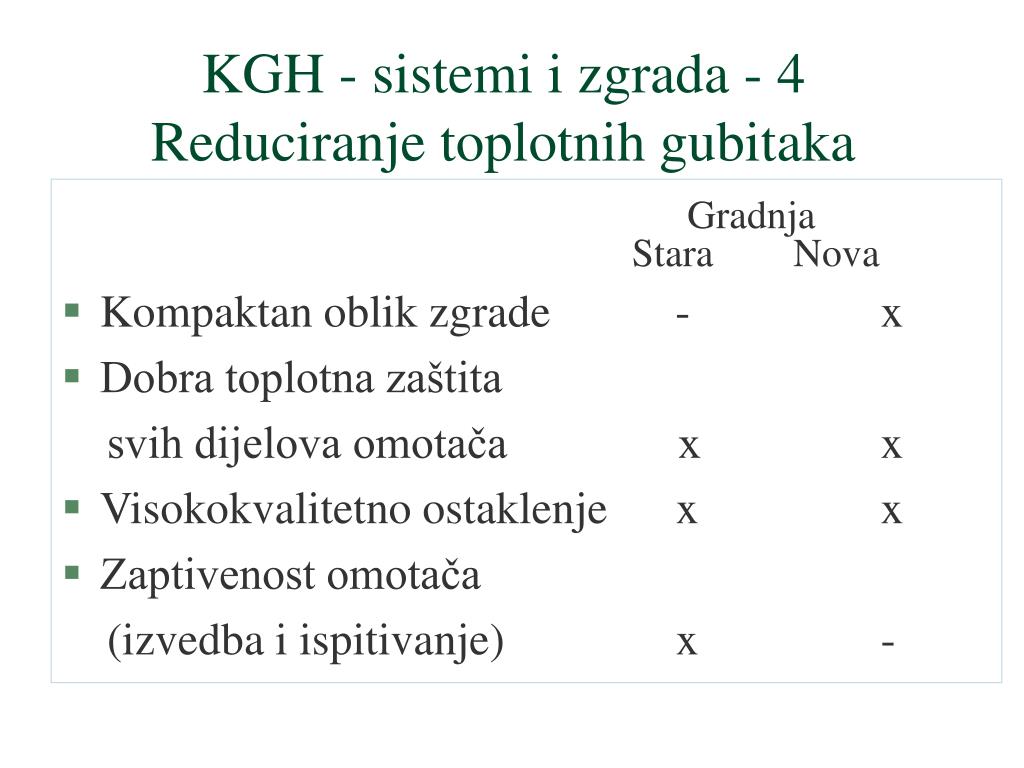

6. KGH - sistemi i zgrada - 4 Reduciranje toplotnih gubitaka • Gradnja • StaraNova • Kompaktan oblik zgrade - x • Dobra toplotna zaštita • svih dijelova omotača x x • Visokokvalitetno ostaklenje x x • Zaptivenost omotača • (izvedba i ispitivanje) x -

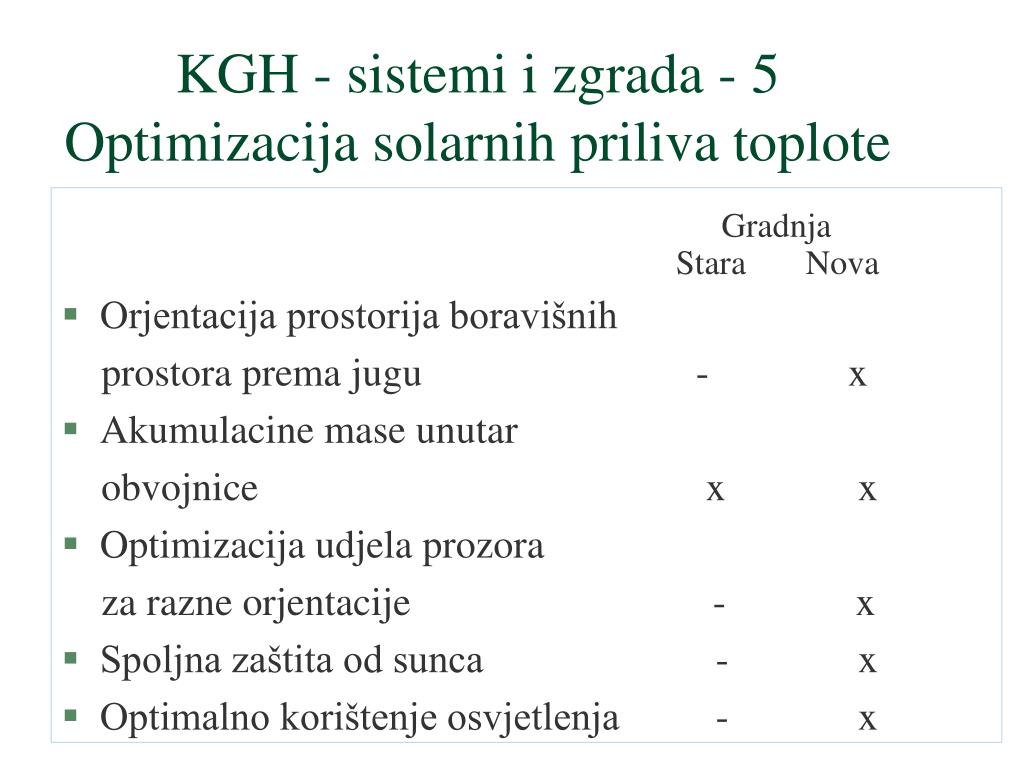

7. KGH - sistemi i zgrada - 5 Optimizacija solarnih priliva toplote • Gradnja • Stara Nova • Orjentacija prostorija boravišnih • prostora prema jugu - x • Akumulacine mase unutar • obvojnice x x • Optimizacija udjela prozora • za razne orjentacije - x • Spoljna zaštita od sunca - x • Optimalno korištenje osvjetlenja - x

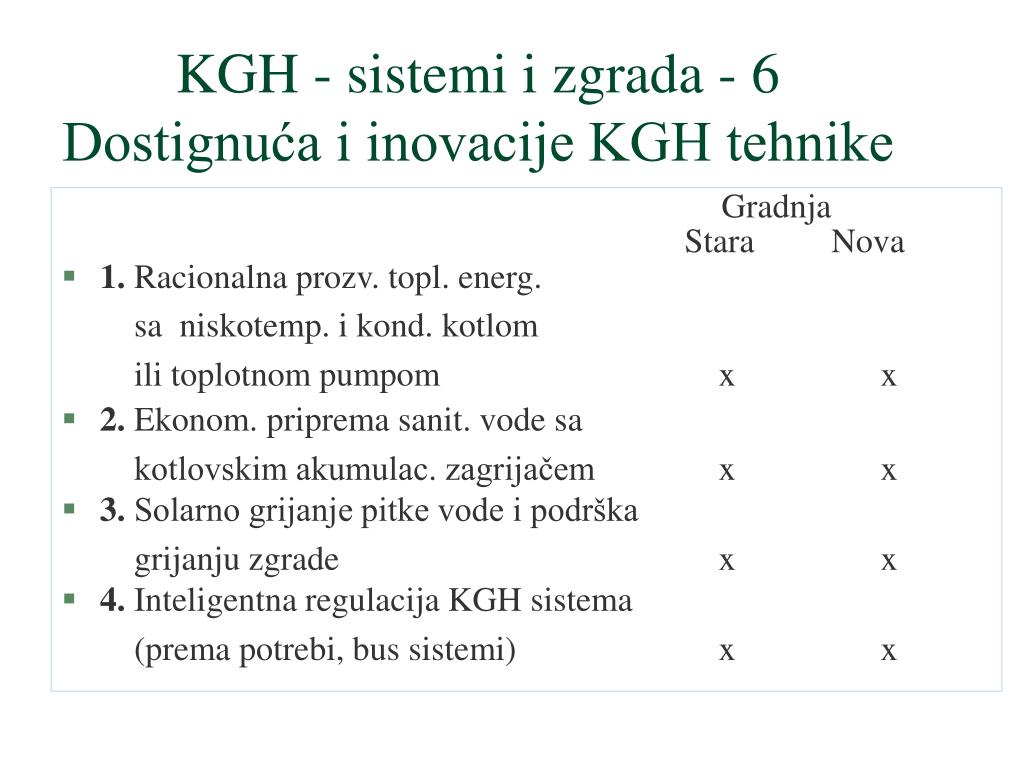

8. KGH - sistemi i zgrada - 6 Dostignuća i inovacije KGH tehnike • Gradnja • Stara Nova • 1. Racionalna prozv. topl. energ. • sa niskotemp. i kond. kotlom • ili toplotnom pumpom x x • 2. Ekonom. priprema sanit. vode sa • kotlovskim akumulac. zagrijačem x x • 3. Solarno grijanje pitke vode i podrška • grijanju zgrade x x • 4. Inteligentna regulacija KGH sistema • (prema potrebi, bus sistemi) x x

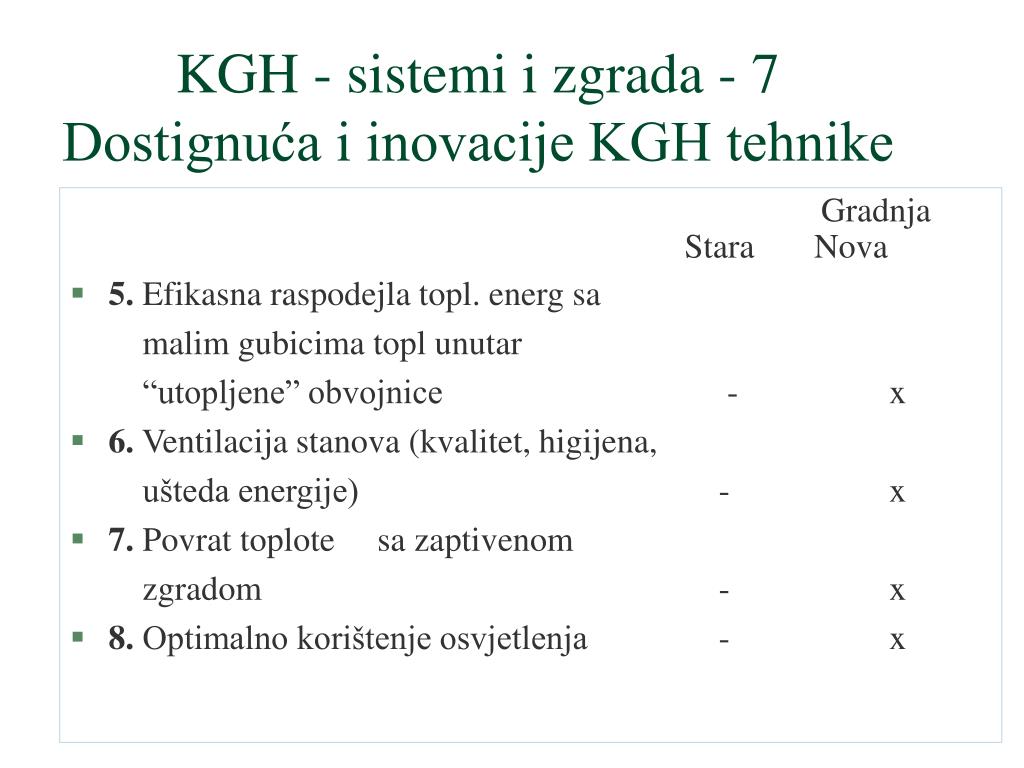

9. KGH - sistemi i zgrada - 7 Dostignuća i inovacije KGH tehnike • Gradnja • Stara Nova • 5. Efikasna raspodejla topl. energ sa • malim gubicima topl unutar • “utopljene” obvojnice - x • 6. Ventilacija stanova (kvalitet, higijena, • ušteda energije) - x • 7. Povrat toplote sa zaptivenom • zgradom - x • 8. Optimalno korištenje osvjetlenja - x

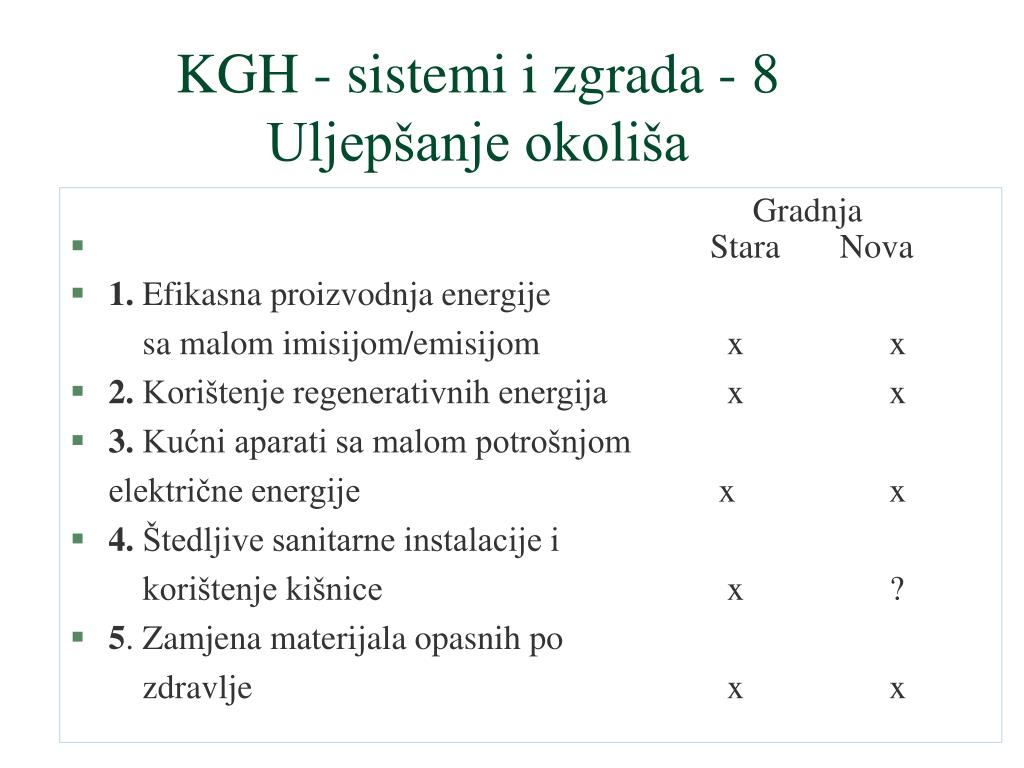

10. KGH - sistemi i zgrada - 8 Uljepšanje okoliša • Gradnja • Stara Nova • 1. Efikasna proizvodnja energije • sa malom imisijom/emisijom x x • 2. Korištenje regenerativnih energija x x • 3. Kućni aparati sa malom potrošnjom • električne energije x x • 4. Štedljive sanitarne instalacije i • korištenje kišnice x ? • 5. Zamjena materijala opasnih po • zdravlje x x

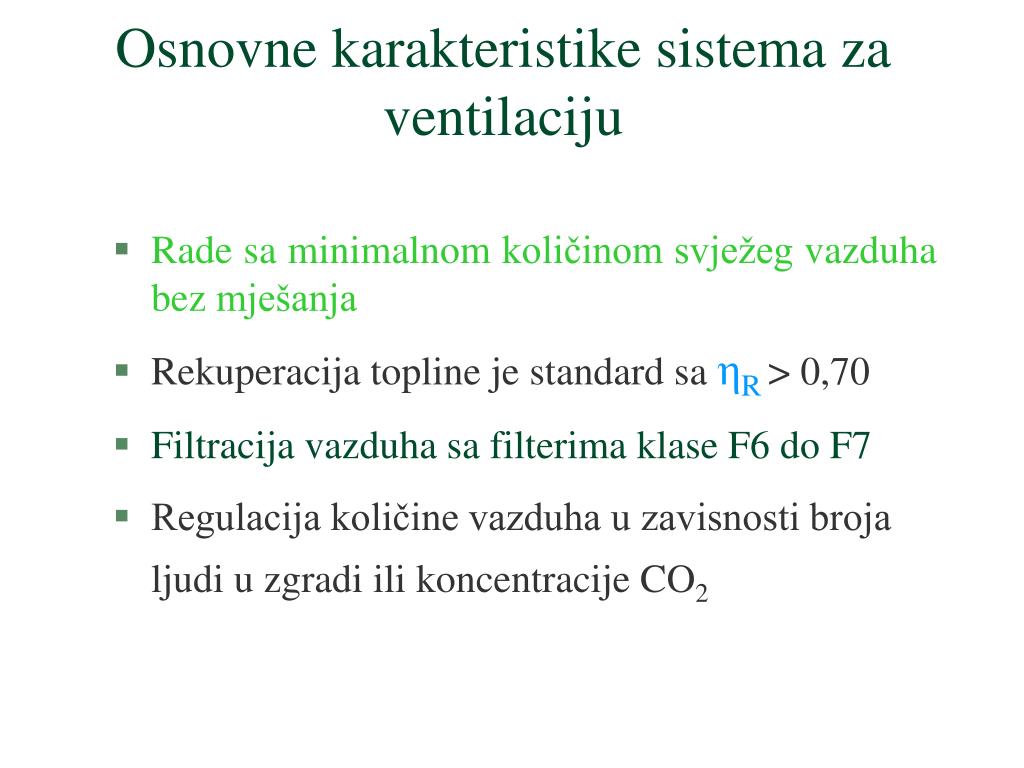

11. Osnovne karakteristike sistema za ventilaciju • Rade sa minimalnom količinom svježeg vazduha bez mješanja • Rekuperacija topline je standard sa ηR> 0,70 • Filtracija vazduha sa filterima klase F6 do F7 • Regulacija količine vazduha u zavisnosti broja ljudi u zgradi ili koncentracije CO2

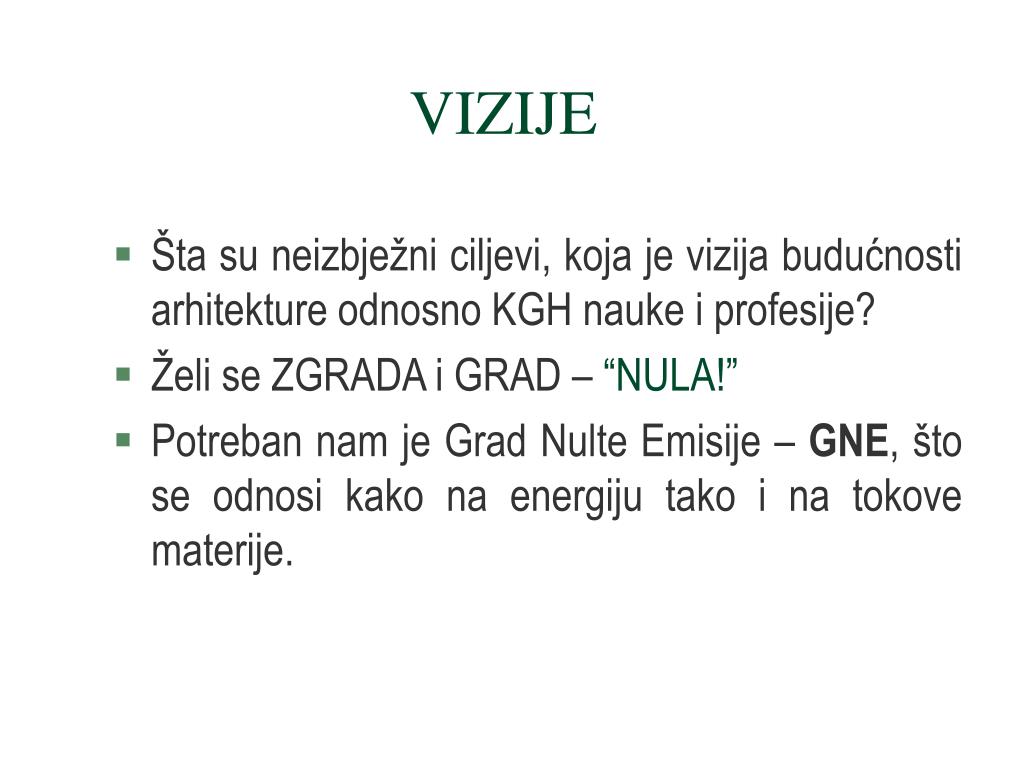

12. VIZIJE • Šta su neizbježni ciljevi, koja je vizija budućnosti arhitekture odnosno KGH nauke i profesije? • Želi se ZGRADA i GRAD – “NULA!” • Potreban nam je Grad Nulte Emisije – GNE, što se odnosi kako na energiju tako i na tokove materije.

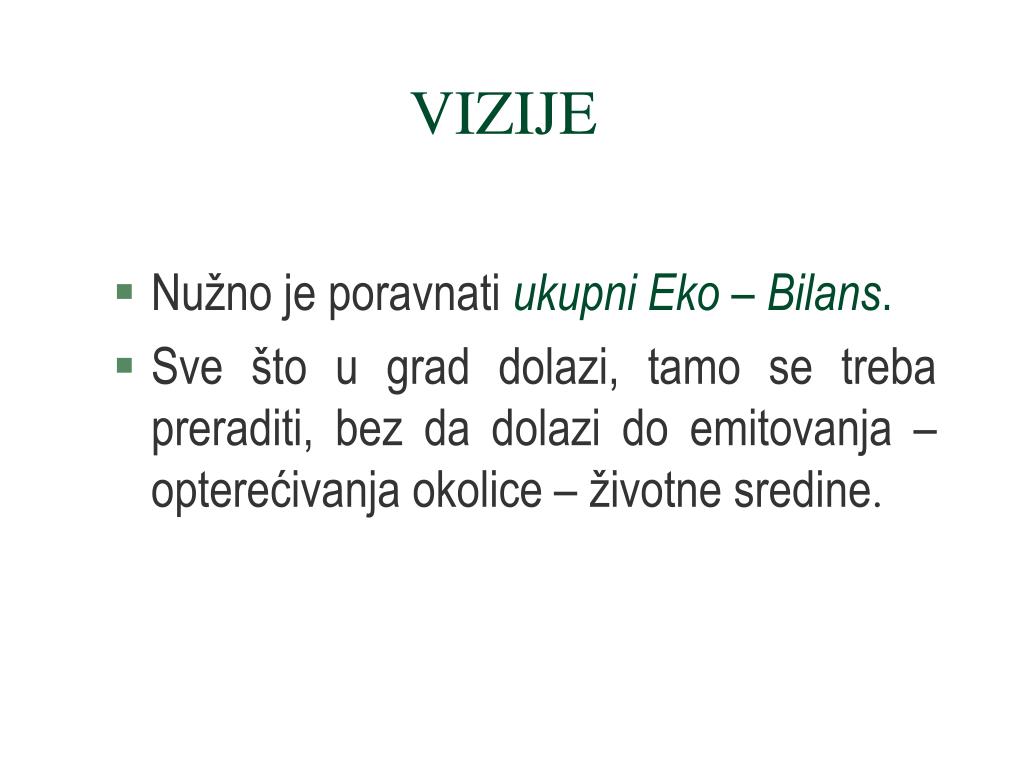

13. VIZIJE • Nužno je poravnati ukupni Eko – Bilans. • Sve što u grad dolazi, tamo se treba preraditi, bez da dolazi do emitovanja – opterećivanja okolice – životne sredine.

14. VIZIJE • Želi se kuća nulte potrošnje energije, kuća nulte buke i kuća nultog mirisa bez emisija. • Ne može se više zlorabiti naše okruženje kao do sada. • Mora se jasno staviti do znanja da najveći zagađivači okoline nisu industrijski koncerni, nego Komune, posebno veliki gradovi (uporediti podatke iz Tabele)

15. VIZIJE • Tako npr. Bochum, grad od 450,000 stanovnika proizvodi isto odpadaka kao multinacionalni koncern Daimler-Benz. Malo selo Helfendorf u Bayern-u emituje istu količinu SO2 kao ovaj koncern. • Projiciraju li se ove brojke na megapolise – svjetske metrople sa 10 ili 20 miliona stanovnika, tada je urgentnost vizije GRADA NULTE EMISIJE – GNE, postaje evidentnom.

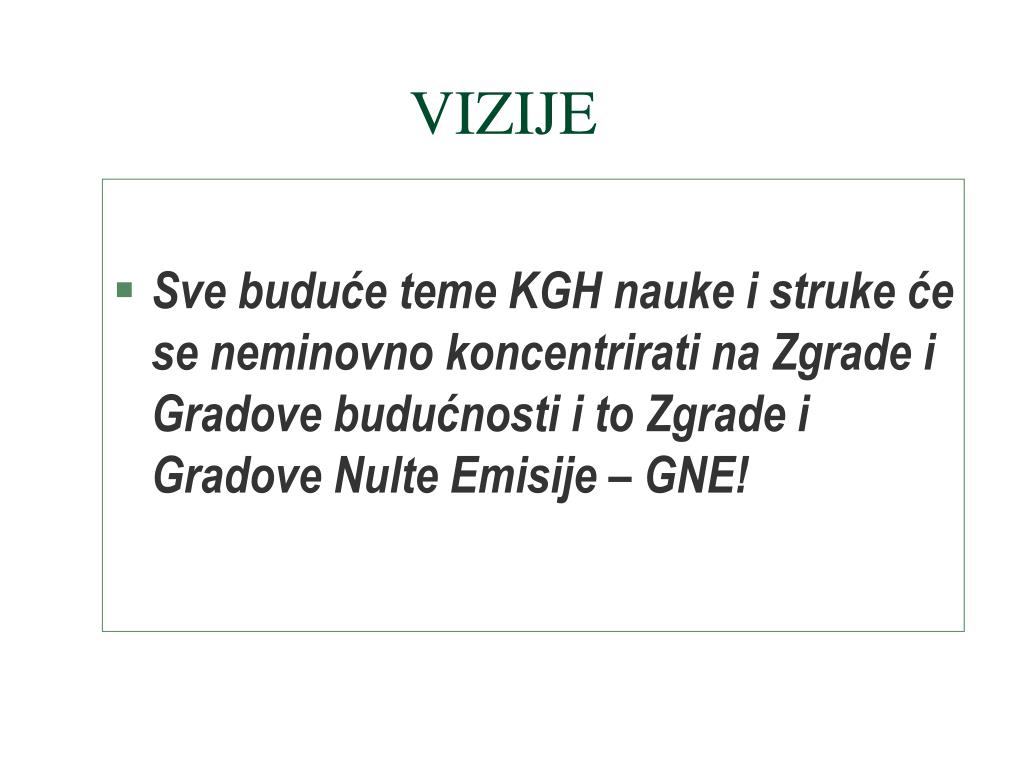

16. VIZIJE • Sve buduće teme KGH nauke i struke će se neminovno koncentrirati na Zgrade i Gradove budućnosti i to Zgrade i Gradove Nulte Emisije – GNE!

17. VIZIJE

18. VIZIJE ZGRADE obnovljivih energijaZero Net Energy Buildings - ZNEB • Do 2020 USA će konstruisati značajan broj zgrada koje će ispunjavati sledeće: • Zadovoljiti vlastite energetske potrebe korištenjem solarne ili druge obnovljive energije • Neće imati emisije ugljika ni na ni van lokaliteta • Reduciraće vršno opterećenje komunalnih preduzeća • Optimiziraće zdravlje i produktivnost korisnika • Obezbjediti sigurno snabdjevanje energijom kod prirodnih katastrofa ili dužih ispada-raspada energetskih sistema

19. VIZIJE ZGRADE obnovljivih energijaZero Net Energy Buildings - ZNEB • Ciljevi za 2020: • Konstruisati 100,000 ZNE cjenovno-ekonomski dostupnih kuća godišnje • Konstruisati 20,000 troškovno efektivnih ZNE školskih, poslovnih i drugih vrsta komercijalnih zgrada godišnje • Osigurati na prostoru cijelih USA potrošnju ZNEB za sve zgrade Federalne administracije

20. VIZIJE ZGRADE obnovljivih energijaZero Net Energy Buildings - ZNEB • Test kuća u Floridi 1998: • Reflektivne bijele “pločice” na krovu • Prozori visoke tehnologije-spektralna selektivnost (propušta vidljivi dio a zadražava UV i IC) • Površina poda: 250 m2 • Spoljnja izolacija: R = 10 m2K/W • Visokoefektivni kućanski aparatai i osvjetlenje

21. VIZIJE ZGRADE obnovljivih energijaZero Net Energy Buildings - ZNEB • Test kuća u Floridi 1998: • Priprema sanitarne vode solarnom energijom • Programabilan termostat • Potrošnja energije: 837 kWh/a
