Carga por fricci n y despu s por contacto

Carga por fricción y después por contacto.


Carga por fricci n y despu s por contacto

Carga por fricción y después por contacto.


Carga por fricci n y despu s por contacto1

Carga por fricción y después por contacto.


Carga por fricci n y despu s por contacto2

Carga por fricción y después por contacto.


Peligros de la electricidad est tica

Peligros de la electricidad estática


Los rayos

Los rayos


Electrodin mica

Fisíca Elemental

Electrodinámica

Prof. Félix Palomino B.


Indice

INDICE

  • INTRODUCCION

  • Corriente Eléctrica

  • Velocidad de la Corriente eléctrica

  • Sentido de la corriente eléctrica

  • Intensidad de corriente eléctrica

  • TIPOS DE CORRIENTE ELÉCTRICA

  • FUENTES DE CORRIENTE ELECTRICA

  • Resistencia Eléctrica – Leyes

  • Resistividad

  • Identificación de resistencias

  • Problemas/ Soluciones


Introduccion

INTRODUCCION

Al contrario de lo que ocurre con la electrostática,la electrodinámicase caracteriza porquelas cargas eléctricas se encuentran en constante movimiento. La electrodinámica se fundamenta, precisamente, en el movimiento de los electrones o cargas eléctricas que emplean un material conductor como soporte de la corriente eléctrica para desplazarse.


Corriente el ctrica

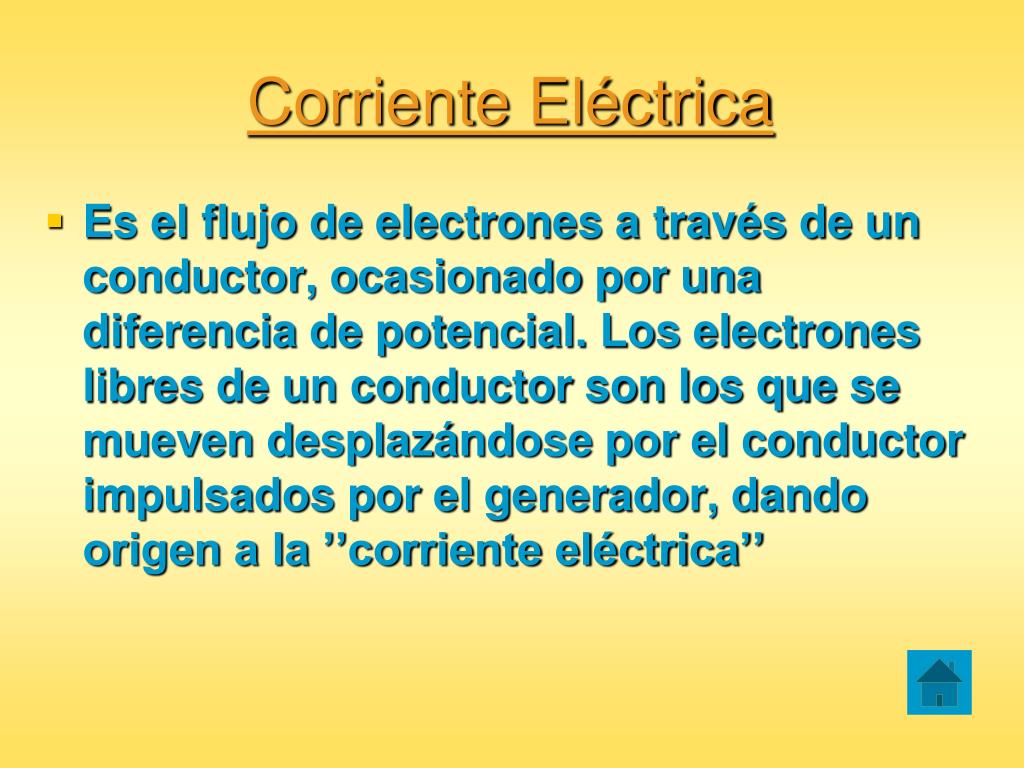

Corriente Eléctrica

  • Es el flujo de electrones a través de un conductor, ocasionado por una diferencia de potencial. Los electrones libres de un conductor son los que se mueven desplazándose por el conductor impulsados por el generador, dando origen a la ’’corriente eléctrica’’


Aisladores y conductores

Aisladores:

Cuando la electricidad permanece localizada en los puntos frotados, no se propaga, estos cuerpos son malos conductores de la electricidad se conocen como aislantes o dieléctrico.

Aisladores y conductores

Conductores:

Cuando la electrización producida se transmite a todos los puntos del cuerpo.


Movimiento de las cargas el ctricas

Movimiento de las cargas eléctricas

  • Para poner en movimiento las cargas eléctricas o de electrones, podemos utilizar cualquier fuente de fuerza electromotriz (FEM).

    A.-Cable o conductor de cobre sin carga eléctrica aplicada, es decir, sin cargas o electrones en movimiento.

    B.- Si se aplica ahora al cable una diferencia de potencial o fuerza electromotriz (FEM) como de una batería.


Carga por fricci n y despu s por contacto

0

1

2

3

4

5

6

7

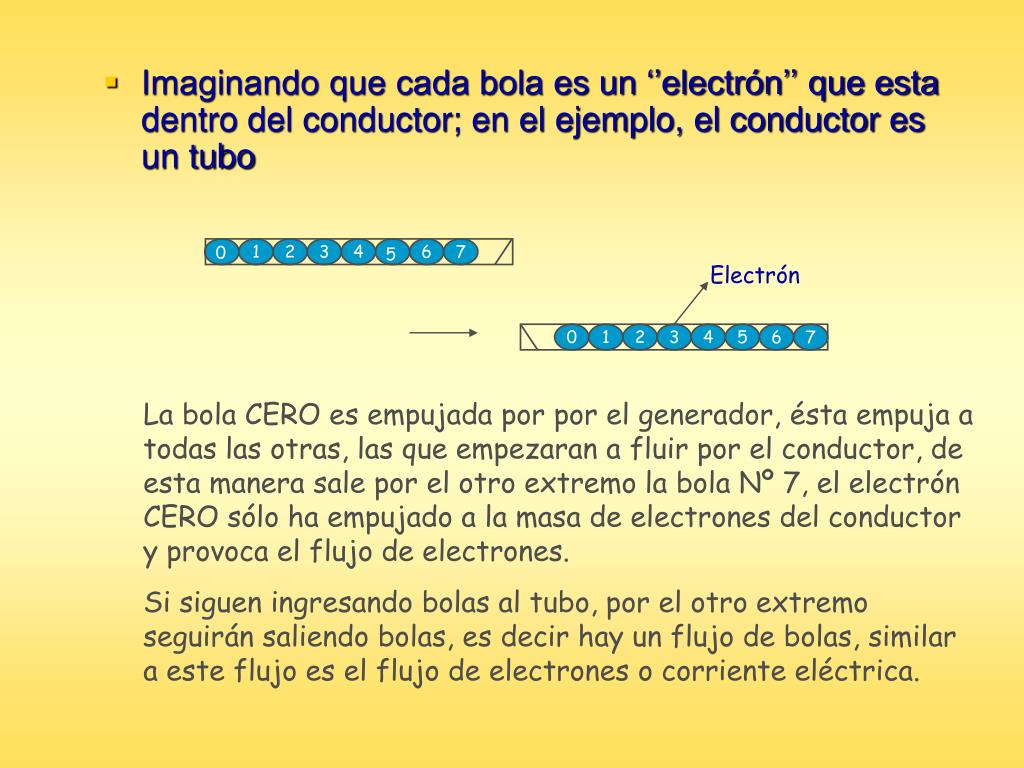

  • Imaginando que cada bola es un ‘’electrón’’ que esta dentro del conductor; en el ejemplo, el conductor es un tubo

Electrón

0

1

2

3

4

5

6

7

La bola CERO es empujada por por el generador, ésta empuja a todas las otras, las que empezaran a fluir por el conductor, de esta manera sale por el otro extremo la bola Nº 7, el electrón CERO sólo ha empujado a la masa de electrones del conductor y provoca el flujo de electrones.

Si siguen ingresando bolas al tubo, por el otro extremo seguirán saliendo bolas, es decir hay un flujo de bolas, similar a este flujo es el flujo de electrones o corriente eléctrica.


Velocidad de la corriente el ctrica

Velocidad de la Corriente eléctrica

  • Un conductor esta lleno de electrones libres, el cobre por ejemplo tiene aprox., 8.7 x 10²² electrones libres por cm³; cuando el conductor se conecta a un GENERADOR, este produce electrones, los cuales para ingresar al conductor empujan a todos los electrones libres del conductor, de manera que en un instante infinitamente pequeño, todos los electrones libres a lo largo del conductor, de un extremo a otro, están en movimiento, prácticamente en el mismo instante en que un extremo del conductor recibe electrones, el otro extremo esta entregando electrones, pero cada electrón esta fluyendo a velocidad muy lenta.

  • Debe distinguirse la velocidad del flujo de electrones, que es la corriente eléctricay es relativamente lenta, comparada con la velocidad de la energía eléctrica, que este flujo genera, y cuya velocidad es muy grande, cerca de la velocidad de la luz.


Intensidad de corriente el ctrica

Intensidad de corriente eléctrica

Corriente en un metal

  • Es la cantidad de carga que atraviesa por una sección del hilo conductor en la unidad de tiempo.

    Unidad: Amperio (A)

Corriente en el vacio.


Sentido de la corriente el ctrica

Sentido Real

Sentido Convencional

Sentido de la corriente eléctrica

  • Convencionalmentese ha designado el sentido de la corriente delpolo positivoal polo negativo, (sin embargo el sentido físico de la corriente es delpolo negativoalpolo positivo).


Sentido de la corriente el ctrica1

Sentido de la corriente eléctrica

  • Por la parte exterior, circula del polo positivo al negativo, pero por la parte interior de la pila o generador, del polo negativo al positivo.


Tipos de corriente el ctrica

TIPOS DE CORRIENTE ELÉCTRICA

  • Corriente Continua

    Cuando las cargas eléctricas se desplazan en un solo sentido, debido a que el campo permanece constante ya que su diferencia de potencial es invariable.

    Ejemplo: pilas, baterías, etc.


Tipos de corriente el ctrica1

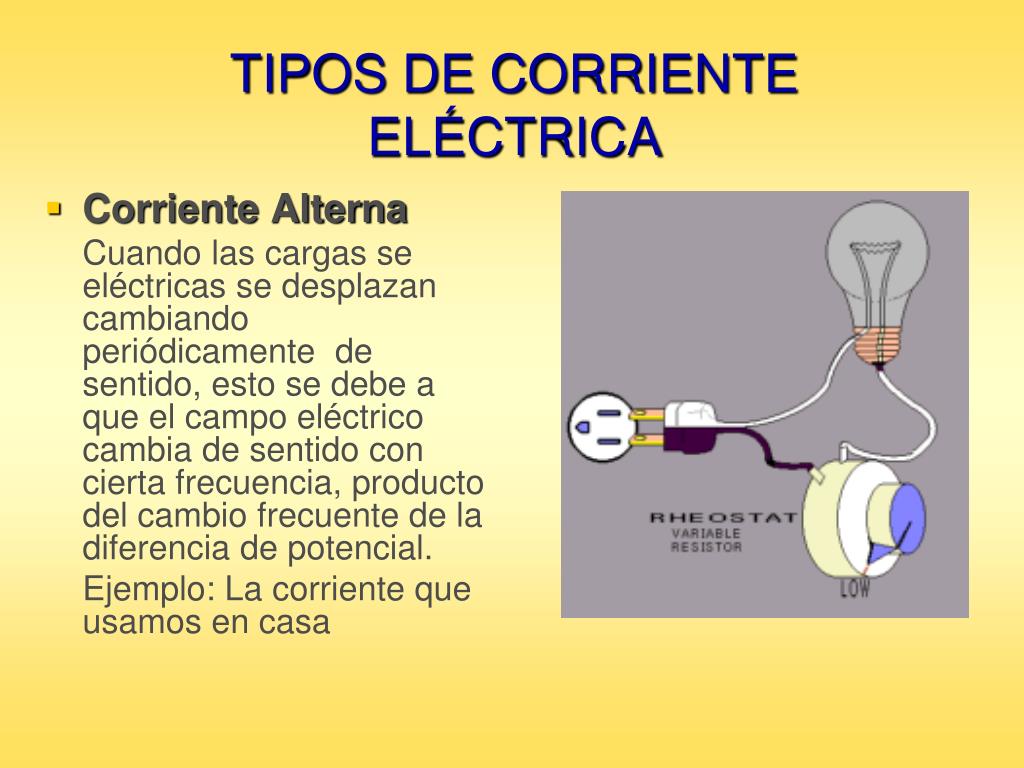

TIPOS DE CORRIENTE ELÉCTRICA

  • Corriente Alterna

    Cuando las cargas se eléctricas se desplazan cambiando periódicamente de sentido, esto se debe a que el campo eléctrico cambia de sentido con cierta frecuencia, producto del cambio frecuente de la diferencia de potencial.

    Ejemplo: La corriente que usamos en casa


Fuentes de corriente electrica

FUENTES DE CORRIENTE ELECTRICA

  • Por frotamiento

  • Por presión

  • Por calor

  • Por luz

  • Por Magnetismo

  • Por Acción Química


Carga por fricci n y despu s por contacto

Para crear y mantener la corriente eléctrica (movimiento de electrones), deben darse dos condiciones indispensables:

1. Que haya una fuente de electrones o dispositivo para su generación (generador), pila, batería, fotocélula, etc.

2. Que exista un camino, sin interrupción, en el exterior del generador, por el cual, circulen los electrones. A este Camino se le conoce como conductor.


Resistencia el ctrica leyes

Ley de Poulliet

Los conductores ofrecen resistencia al paso de la corriente, según la calidad del material y según sus dimensiones.

La ley que regula esta característica se anuncia así:

La resistencia de un conductor es directamente proporcional a su longitud “L” e inversamente proporcional a su sección “A”

R= resistencia del conductor, en ohmios

 = resistividad o resistencia especifica de cada material en ohmio x cm

L = longitud del conductor, en cm

A = Área de la sección del conductor, en cm².

Resistencia Eléctrica - Leyes


Resistencia el ctrica leyes1

Resistencia Eléctrica - Leyes

  • Ley de Ohm

    Fue propuesto por Georg Simon Ohm

    Según esta ley “la corriente eléctrica producida en cierto conductor es directamente proporcional a la diferencia de potencial entre sus puntos extremos”

    V: diferencia de potencia en los

    extremos de la resistencia en

    Voltios (V)

    i: intensidad de corriente eléctrica (A)

    R: Resistencia en Ohmios (Ω)

    Un Ohm se define como la resistencia eléctrica que presenta un conductor al paso de una corriente eléctrica de un amperio, cuando la diferencia de potencial entre sus extremos es de un voltio.


Conductancia es la inversa de la resistencia

Conductancia:Es la inversa de la resistencia.


Caracter sticas de las resistencias

El material de mayor longitud ofrece mas resistencia al paso de la corriente que el de menor longitud

El material de menor sección ofrece mayor resistencia al paso de la corriente que el de mayor sección

Características de las resistencias

  • Los materiales que se encuentran a mayor temperatura tienen mayor resistencia.


Determinaci n de la resistencia

Determinación de la resistencia


Identificaci n de resistencias

Identificación de resistencias

En el cuerpo de las resistencias hay 4, 5 y hasta 6 líneas de colores. Estas nos dan el valor ohmico, se leen de izquierda a derecha.

Por ejemplo la 1era resistencia :

  • Los dos primeros anillos (rojos) determinan las cifras iniciales del valor de la resistencia.

    cifra inicial 22

  • El tercer anillo (negro) determina cuántos ceros se va agregar a las cifras iniciales para obtener el valor real de la resistencia en ohmios .

    indica que no se agrega

  • El cuarto anillo (plateada) significa la tolerancia de fabrica de la resistencia, pero si no lo hubiera sería el 20%.

    indica 5% de tolerancia en la medida del valor nominal

  • Entonces el valor nominal de la resistencia será:

    Valor nominal: 22 ±5%

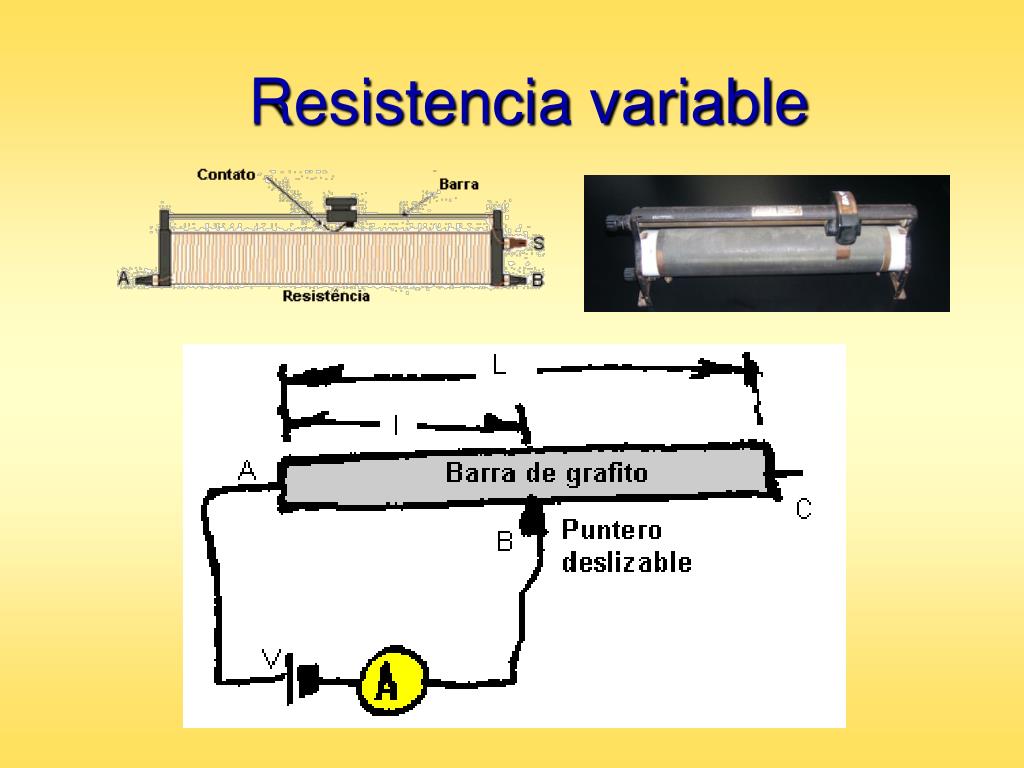

Resistencia variable

Resistencia variable


Problemas soluciones

Problemas/ Soluciones

  • Un conductor de alambre de cobre tiene una longitud de 10km y una sección de 3.mm². Su resistividad es de 1,72 x 10⁻⁸Ω m

    Hallar su resistencia:

    Solución: L= 10 km = 104 m

    = 1,72 x 10⁻⁸Ω m

    A= 3 mm² = 3 x 10⁻⁶ m²

    R= ?

    R = L= 1,72 x 10⁻⁸ Ω x m x 104 m

    A 3 x 10⁻⁶ m²

    Rpta: R = 57,33 Ω


Carga por fricci n y despu s por contacto

2. Para cargar una batería de 12 V se conecta a la corriente con un reóstato de 40 Ω. Calcular la carga recibida en 15 min.

Solución:

E= 12 V

t= 15min= 900 s

R= 40Ω

q= ?

I = E = 12V = 0,3 A

R 40Ω

Por otro lado:

q = I . t = 0,3 A x 900s

Rpta: q = 270 C


Carga por fricci n y despu s por contacto

3. ¿Qué resistencia será necesaria graduar en un reóstato para cargar una batería de 6 V con 120 C en 10 min. ?

Solución:

calculo de la intensidad de corriente que se requiere:

I = q= 120 C = 0,2 Ampere

t 600 s

Calculo de la resistencia que debe graduarse al reóstato:

R= E= 6 V = 30 V

I 0,2 A A

Rpta. : R = 30Ω


Carga por fricci n y despu s por contacto

4. El enrollamiento de cobre de un motor tiene una resistencia de 50 Ω a 20ºC cuando el motor está quieto. Después de operar durante varias horas la resistencia la resistencia se eleva en 8 Ω. ¿cuál es la temperatura del enrollamiento en este caso? ( ⍺Cu = 3,9 x 10⁻³ / ºC )

Solución:

Sea Ri la resistencia inicial del enrollamiento.

Ri = Li

Ai(1)

Resistencia final: Rf = Lf

Af(2)

Dividiendo (2) entre (1)

Rf = Lf (Ai)

Ri Li (Af) (3)


Carga por fricci n y despu s por contacto

Puesto que el alambre es muy largo en comparación a su diámetro se puede decir que: Ai = Af

Luego: Rf = Lf

Ri Li(4)

Pero por dilatación:

Lf = Li (1+⍺t); Lf = 1+⍺t

Li(5)

Igualando (4) =(5): Rf = 1 +⍺t;

Ri

Rf = Ri + Ri ⍺t

Rf – Ri = Ri⍺t

formal general

Reemplazando Valores:

8Ω = 50Ω x3,9 x 10⁻³ xt

De donde: t= 41ºC

Rpta.tf = 20ºC + 41ºC = 61ºC

R = Ri ⍺t


Carga por fricci n y despu s por contacto

5. Una barra cuadrada de aluminio tiene 1,0 m de largo y 5,0 mm de lado. Al = 2,3 x 10⁻⁸Ω x m Cu = 1,72 x 10⁻⁸Ω x m Calcular: - La resistencia entre sus extremos. - El diámetro de una barra cilíndrica de cobre, de 1,0 m de largo, para que tenga la misma resistencia de la de aluminio.

Solución:

a. Calculo de la resistencia del aluminio:

RAl= Al L = 2,63 x 10⁻⁸Ω m x 1m

A 25 x 10⁻⁶m²

RAl =1,052 x 10⁻³ Ω

b. Sabiendo que:

RAl= Al L (1)

AAl

RCu = Cu L

ACu (2)


Carga por fricci n y despu s por contacto

Según el problema RAl =RCu , luego:

Al L = Cu L

AAlACu

De donde:

ACu = AAlCu

Al

sust. Valores:

πr² = 25mm² 1,72 x 10 ⁻⁸Ω x m

2,63 x 10 ⁻⁸Ω x m

De donde:

r = 2,28 mm

Rpta. : D = 4,56 x 10⁻³m


Carga por fricci n y despu s por contacto

FIN DE LA PRESENTACÍON

Preparado por : Félix Palomino B.
