  1. IWLAN 基本概念 成功案例 方案配置 总结

  2. 基础设施和客户端 基本概念 • 在SCALANCE W788-1PRO和W744-1PRO的基础上, 加上: • 从一个接入点到其邻近的接入点快速切换（快速漫游）；特别适合于PROFINET IO • 一个接入点可连接高达50个用户（如单轨传送带上的移动控制器） • 使用可保证的传输速率进行确定性的无线通讯 • 一个设备支持2种模式：802.11-兼容 (WiFi) 或者对于高实时要求的应用使用快速漫游 (RR) • 快速漫游 (RR) 模式需要具有RR-能力的接入点（如W788-1RR）和客户端（如W747-1RR）配合使用 SCALANCEW788-1RR SCALANCEW747-1RR

  3. 可靠性 漏波电缆，Rcoax电缆 基本概念 在挑战性的无线环境中实现可靠性和可控的无线电场，高度灵活实施

  4. RCoax N-头连接 基本概念 剥线工具 6GK1901-1PH00 22m 扳手 RCoax N-连接 6GK5798-0CN00-0AA0

  5. SCALANCE W 和RCoax 基本概念

  6. 数据传输速率和覆盖 到RCoax电缆的距离 (米) 使用ANT 792-4DN 基本概念 802.11g 802.11b RCoax段长度 (米)

  7. AP1 AP2 接口 1, 信道 6 接口 1, 信道 11 X Client 连接到 AP1 Client 改变到 AP2 Client 不改变连接的AP Client 连接到 AP2 Client 改变到 AP1 使用RCoax实现冗余 需求:使用第二个接入点冗余RCoax 基本概念

  8. 两种冗余供电方式 基本概念 直接通过M12接口冗余供电 使用IE FC FJ45模块化混合插座 用一根网线同时传输网络信号 和供电

  9. 汽车, “保时捷”, 莱比锡, 德国 成功案例

  10. 汽车, “保时捷”, 莱比锡, 德国 成功案例

  11. 无线局域网＋有线局域网 X204-2 X204-2 X202-2IRT X202-2IRT X204-2 X202-2IRT X202-2IRT X204-2 方案配置 X204-2 X204-2 W788-1RR W788-1RR W788-1RR W788-1RR W788-1RR W788-1RR W788-1RR W788-1RR W788-1RR W788-1RR

  12. 无线局域网 PROFINET 信道号 W788-1RR W788-1RR 1 6 W788-1RR W788-1RR 11 6 方案配置 RCoax 2.4 GHz 100米 • 最差情况: • 每个RCoax段最大7个IWLAN连接 • PNIO 32毫秒更新时间完全够用 CP 343-1 Lean W747-1RR

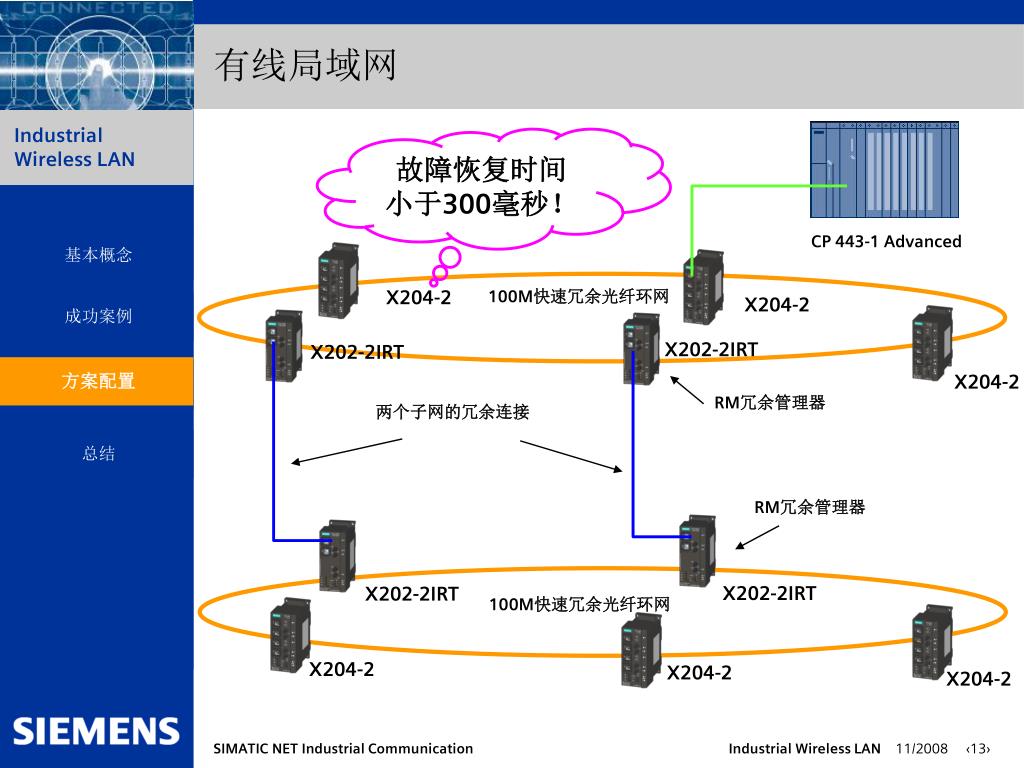

  13. 有线局域网 故障恢复时间 小于300毫秒！ CP 443-1 Advanced X204-2 100M快速冗余光纤环网 X204-2 X202-2IRT X202-2IRT 方案配置 X204-2 RM冗余管理器 两个子网的冗余连接 RM冗余管理器 X202-2IRT X202-2IRT 100M快速冗余光纤环网 X204-2 X204-2 X204-2

  14. 针对您的需求和发展趋势的答案 Industrial Wireless LAN • 基于以太网 • 可靠的 • 安全的 • 耐用的 • 允许移动设备的无缝集成 总结 无线 –象有线一样可靠!
