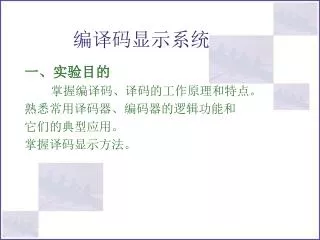

  1. 编译码显示系统 一、实验目的 掌握编译码、译码的工作原理和特点。 熟悉常用译码器、编码器的逻辑功能和 它们的典型应用。 掌握译码显示方法。

  2. （三）数码显示器 • 数码显示器是用来显示数字、文字或符号的器件，现有许多种不同的类型的产品，主要可分为四类：（1）半导体显示器；（2）荧光数字显示器；（3）液体数字显示器；（4）气体放电显示器。 • LC501H是一种七段共阴极半导体数码显示器，其特点工作电压低、体积小可靠性高，寿命长、响应速度快，颜色多样（红、绿）。 • （四）二—十进制译码器74LS138是3-8线译码器，实现二-十进制译码。

  3. 三、实验内容及步骤 • 编码器 • 用74LS147、10——4线（十进制——BCD码）完成功能，逻辑电路自行设计，其输入端接9位逻辑“0——1”开关，输出 、、、分别接4个 LED发光二极管验证结果，并完成功能表7——1.

  4. 四、实验器材 • THD-1型数字电路实验箱 1台 • 集成电路：74LS147、74LS04、CC4511、74LS138 各1片 • 显示器：LC5011——11共阴数码管1只

  5. 五、预习要求 • 复习编码器，译码器工作原理和逻辑电路图。 • 查阅有关手册，熟悉74LS147、74LS04、CC4511和LC501H显示器功能。 • 根据实验内容画出设备逻辑电路图及功能表，写出预习报告。

  6. 六、报告要求 • 整理实验逻辑电路。 • 画出实验逻辑功能表。 • *（三）请将3——8线LS138扩展成4——16线译码器，画出扩展后的逻辑电路。
