Presentation Transcript


4537366

メールサーバー

牧之内研究室

05/12/26

二反田 慎


4537366

メールサーバの仕組み


Smtp pop

SMTPとPOP

  • SMTP (simple mail transfer protocol)

    • ドメイン名からホストのIPアドレスを調べ、        TCP通信ルートを確立

  • POP (post office protocol)

    • 受信サーバー接続時にメールを受け取る方法

    • POP認証(POP Before SMTP)

      • SMTPサーバを利用してメールを送信する前に               メール受信(POP)によりユーザ認証

○○○@ △△△.×××.jp

ドメイン名


4537366

メール配送の仕組み

メールサーバ

メールサーバ

POPサーバ

POPサーバ

POP

POP

SMTPサーバ

SMTPサーバ

SMTP

SMTP

SMTP

クライアント

クライアント

サーバのIPアドレス

問い合わせ

・SMTPでメール送信

・POPでメール受信

DNSサーバ

DNSサーバ


4537366

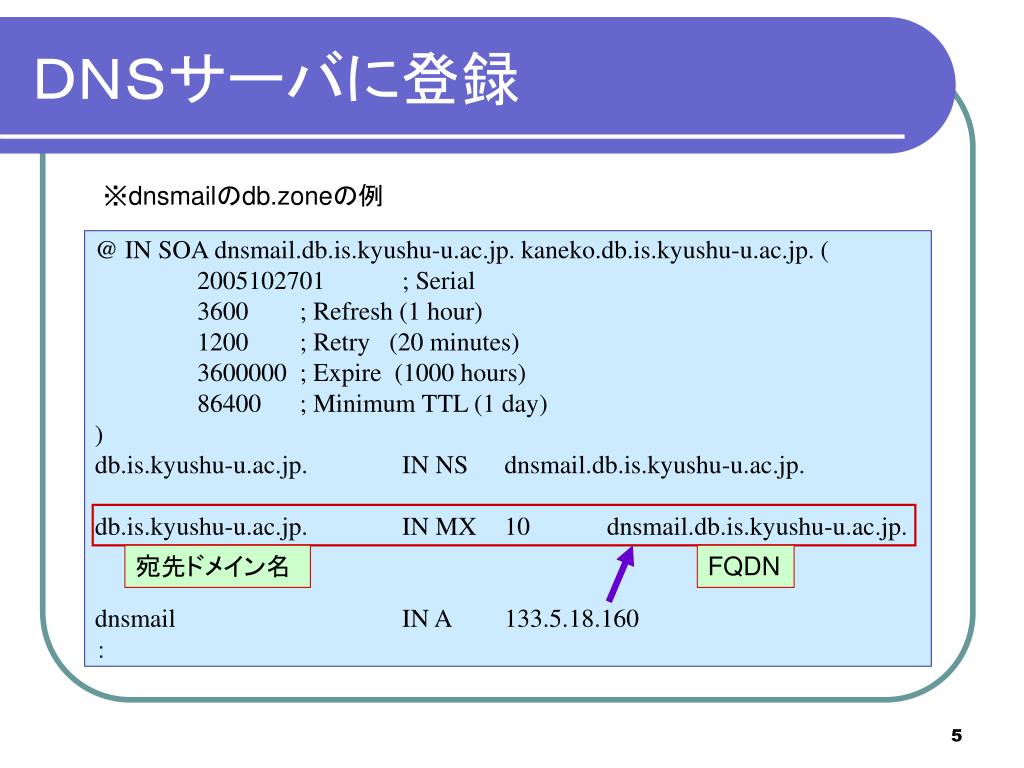

DNSサーバに登録

※dnsmailのdb.zoneの例

@ IN SOA dnsmail.db.is.kyushu-u.ac.jp. kaneko.db.is.kyushu-u.ac.jp. (

2005102701; Serial

3600; Refresh (1 hour)

1200; Retry (20 minutes)

3600000; Expire (1000 hours)

86400; Minimum TTL (1 day)

)

db.is.kyushu-u.ac.jp.IN NSdnsmail.db.is.kyushu-u.ac.jp.

db.is.kyushu-u.ac.jp.IN MX10dnsmail.db.is.kyushu-u.ac.jp.

dnsmailIN A133.5.18.160

宛先ドメイン名

FQDN


Sendmail qmail

sendmailとqmail

  • sendmail

    • Unix の標準的なメールサーバソフトウェア

  • qmail

    • 安定で安全なメールサーバソフトウェア

    • 設定が簡単

・設定が複雑

・セキュリティ上の問題がなくならない


4537366

sendmailで構築


Sendmail smtp 1 4

sendmailでSMTPサーバ構築(1/4)

  • sendmail最新版のインストール

  • sendmailの設定

    • 設定ファイルsendmail.cfの作成

      • m4ツールで既存のfreebsd.mcを変換

# cd sendmail-8.12.10/cf/cf

# cp /etc/mail/freebsd.mc freebsd.mc

# ./Build /etc/mail/sendmail.cf

又は

# m4 m4/cf.m4 /etc/mail/freebsd.mc > /etc/mail/sendmail.cf

※最小限の設定であり、詳細設定はfreebsd.mcの書き換えの必要有り


Sendmail smtp 2 4

sendmailでSMTPサーバ構築(2/4)

  • sendmailの自動起動(監視)

    • inetd.confの場合

    • rc.confの場合

# vi /etc/inetd.conf

・smtp stream tcp nowait root /(tcpdへのパス)/tcpd

/(sendmailへのパス)/sendmail -bs –oq

# vi /etc/rc.conf

・inetd_enable="YES"

# vi /etc/rc.conf

・sendmail_enable="YES"

・sendmail_flags="-bd -q30m"


Sendmail smtp 3 4

sendmailでSMTPサーバ構築(3/4)

  • sendmailの動作確認

# sendmail –bt –C sendmail

>$m⇒ドメイン名が正しいか

>$w⇒ホスト名の定義

>/mx nitanda.local.db.is.kyushu-u.ac.jp

⇒MXとの整合性

>0 [email protected]

⇒メールユーザーとして認識されるかどうか


Sendmail smtp 4 4

sendmailでSMTPサーバ構築(4/4)

  • SMTPポート経由でsendmailの確認

# telnet localhost smtp

Trying 127.0.0.1...Connected to localhost.Escape character is ‘^]’.


Qpopper pop 1 2

qpopperでpopサーバ構築(1/2)

  • popのアカウントを作成

  • qpopperのインストール

  • qpopperの設定(inetdから起動させる)

# vipw

・pop:*:68:1::0:0:Post Office Owner:/nonexistent:/nonexistent

# vi /etc/inetd.conf

・pop stream tcp nowait root /(popperへのパス)/popperpopper

# vi /etc/rc.conf

・inetd_enable="YES"


Qpopper pop 2 2

qpopperでpopサーバ構築(2/2)

  • POP3ポート経由でsendmailの確認

# telnet localhost pop3

Trying 127.0.0.1...Connected to localhost.Escape character is ‘^]’.(入力)

220 localhost.localdomain ESMTP Sendmail ・・・


4537366

メール送受信テスト

  • ユーザnitanda宛てにメール送信

  • 受信確認

# mail [email protected]

Subject: TEST⇒題目

Test

.⇒ピリオドで本文終了

Cc:

(return)

# mail

:⇒リスト表示

&1⇒見たいメールの番号指定

:⇒本文表示


4537366

qmailで構築


Qmail smtp 1 3

qmailでSMTPサーバ構築(1/3)

  • sendmailの停止

  • qmailを動作させるユーザとグループ作成

# vipw

alias:*:7790:2108::0:0::/var/qmail/alias:/sbin/nologin

qmaild:*:7791:2108::0:0::/nonexistent:/sbin/nologin

qmaill:*:7792:2108::0:0::/nonexistent:/sbin/nologin

qmailp:*:7793:2108::0:0::/nonexistent:/sbin/nologin

qmailq:*:7794:2107::0:0::/nonexistent:/sbin/nologin

qmailr:*:7795:2107::0:0::/nonexistent:/sbin/nologin

qmails:*:7796:2107::0:0::/nonexistent:/sbin/nologin


Qmail smtp 2 3

qmailでSMTPサーバ構築(2/3)

  • qmailインストール

  • qmailの設定

  • 起動の為のスクリプト

  • 初期設定

# cd /var/qmail/configure/

# ./config-fast 受信するホスト名

# cp /var/qmail/boot/home /var/qmail/rc

# vi /var/qmail/rc

⇒./Mailbox を ./Maildir/ に

# vi /usr/local/etc/rc.d/qmail.sh

⇒./Mailbox を ./Maildir/ に


Qmail smtp 3 3

qmailでSMTPサーバ構築(3/3)

  • ユーザが行う設定

    • Maildir形式の使用を設定

    • メールボックスの作成

% vi ~/.qmail

⇒先頭の行に ./Maildir/ と入力

% /var/qmail/bin/maildirmake Maildir


Qmail vida

qmail-vida

  • qmail-vida

    • SMTP認証とAPOP対応のPOP認証を追加

    • バーチャルドメインと仮想ユーザを管理

⇒APOPとSMTP認証のために導入

APOP・・・パスワードを暗号化したPOP


Qmail vida1

qmail-vidaの導入()

  • 必要なユーザとグループの追加

groupadd vidauseradd -g vida popuseradd -g vida -s /bin/false authdbuseradd -g vida -s /bin/false qmailugroupadd nofilesuseradd -g nofiles -d /var/qmail -s /bin/false qmailduseradd -g nofiles -d /var/qmail -s /bin/false qmailluseradd -g nofiles -d /var/qmail -s /bin/false qmailpuseradd -g nofiles -d /var/qmail/alias -s /bin/false aliasgroupadd qmailuseradd -g qmail -d /var/qmail -s /bin/false qmailquseradd -g qmail -d /var/qmail -s /bin/false qmailruseradd -g qmail -d /var/qmail -s /bin/false qmails


Qmail vida 1 4

qmail-vidaの導入(1/4)

  • インストールとパッチ

①qmail-vida-0.53.tar.gz

⇒qmail と checkpassword へのパッチと

メールアカウント管理プログラム②checkpassword-0.90.tar.gz

⇒checkpassword を CRAM-MD5 と APOP に

対応させて利用

③ucspi-tcp-0.88.tar.gz

⇒tcpserver

#cd qmail-vida-0.53

#make patch


Qmail vida 2 4

qmail-vidaの導入(2/4)

  • qmail-pop3d の起動スクリプト

    • checklocalpwd を checkpassword に変更

    • pop3 コネクション用の tcpserver ルール     cdb 読み込みオプションを足す

  :

tcpserver -H -R -v -x /etc/service/tcp.pop3.cdb 0 pop3

qmail-popup $MYSVNAME \

checkpassword $MYPROGNAME Maildir 2>&1 | splogger pop3d &

  :


Qmail vida 3 4

qmail-vidaの導入(3/4)

  • qmail-smtpdの起動スクリプト

    • qmail-smtpup という別個の認証部分のために設定

    • PIDを書き出すdetectpidの調整

  :

tcpserver -H -R -v -x /etc/service/tcp.smtp.cdb 0 smtp \

rblsmtpd -r relays.ordb.org -r sbl.spamhaus.org -r dnsbl.ahbl.org \

qmail-smtpup $MYSVNAME checkpassword $MYPROGNAME 2>&1 | \

splogger smtpd &

  :

{ detectpid smtp $TESTCHAR >$PIDFILE; } 2>/dev/null


Tcpserver qmail 1 2

tcpserver経由でqmail起動(1/2)

  • メールの不正中継対策にtcpserverを導入(smtpを介してメール配送)

    • リレー設定

※192.168.33.* と自分からのみ受け付ける

# vi /etc/tcp.smtp

192.168.33.0-127:allow,RELAYCLIENT=""

127.:allow,RELAYCLIENT=""


Tcpserver qmail 2 2

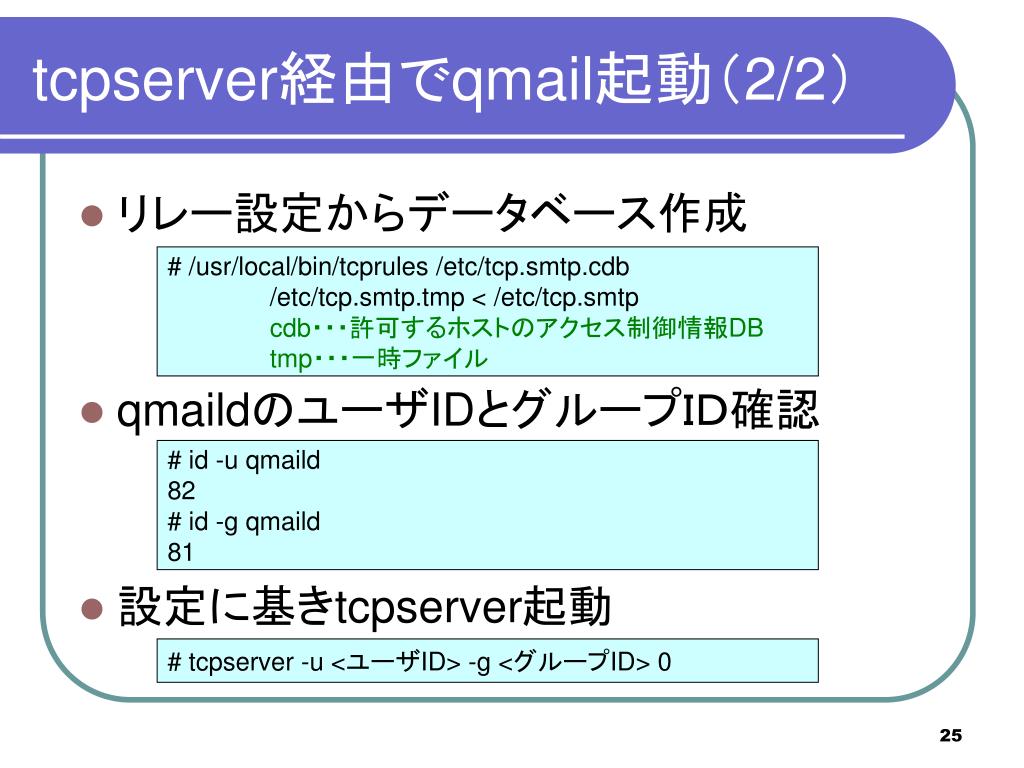

tcpserver経由でqmail起動(2/2)

  • リレー設定からデータベース作成

  • qmaildのユーザIDとグループID確認

  • 設定に基きtcpserver起動

# /usr/local/bin/tcprules /etc/tcp.smtp.cdb

/etc/tcp.smtp.tmp < /etc/tcp.smtp

cdb・・・許可するホストのアクセス制御情報DB

tmp・・・一時ファイル

# id -u qmaild

82

# id -g qmaild

81

# tcpserver -u <ユーザID> -g <グループID> 0


4537366

APOPサーバ導入(セキュリティ考慮)

  • APOP用ユーザ追加

  • APOPインストール

# vipw

apopdb:*:7797:2107::0:0::/var/qmail/apopdb:/nonexistent


Qmail

qmailでメール送信

# /var/qmail/rc start

# /var/qmail/bin/qmail-inject

To : nitanda

Subject: Test

test

(Ctrl+D)

※メールはユーザのMaildir以下のフォルダに配送
