Presentation Transcript
slide1

Программа расчёта сетей

6, 10, 20 кВ

на потери напряжения и

токи короткого замыкания

«LineNet10»

Демонстрация настроена на смену слайдов по клику

левой клавиши мышки и с помощью кнопок управления

slide2

Назначение программы

Автоматизация выполнения расчётов сетей 6, 10, 20 кВ

на потери напряжения и токи короткого замыкания

slide3

Цели внедрения программы

Расчёт сетей 6, 10, 20 кВ на потеринапряжения и токи короткогозамыкания, как радиальных, так и с взаиморезервированием фидеров

Выбор проводов, кабелей по потерям напряжения, учёт новых потребителей при выдаче технических условий на подключение, оценка пропускной способности сетей и перспективного развития района электрических сетей

Получение результатов расчёта, достаточных для последующих расчётов релейной защиты и автоматики

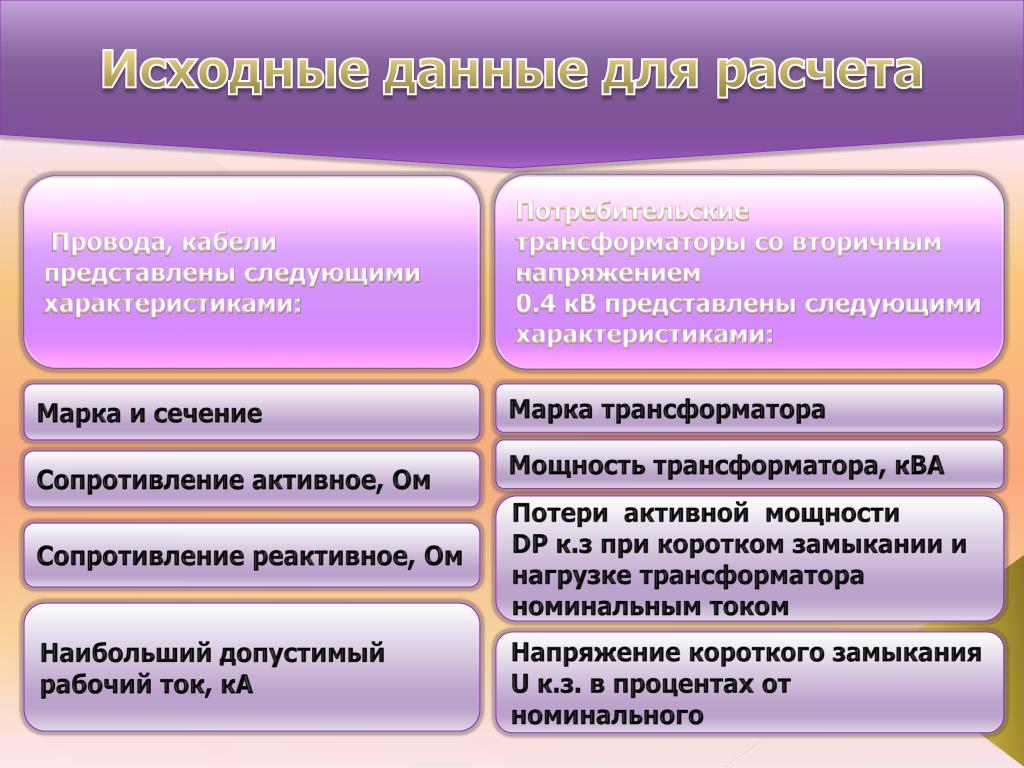

slide4

Исходные данные для расчета

Провода, кабели представлены следующими характеристиками:

Потребительские трансформаторы со вторичным напряжением

0.4 кВ представлены следующими характеристиками:

Марка и сечение

Марка трансформатора

Мощность трансформатора, кВА

Сопротивление активное, Ом

Потери активной мощности

DР к.з при коротком замыкании и

нагрузке трансформатора номинальным током

Сопротивление реактивное, Ом

Наибольший допустимый рабочий ток, кА

Напряжение короткого замыкания U к.з. в процентах от номинального

slide5

Ограничения

Расчёт сетей 35 кВ не является полностью достоверным и может применяться только для «приблизительных расчетов»

Программа, кроме расчётов сетей 6, 10, 20 кВ позволяет выполнить расчёт сетей 35 кВ

В программе не производится выбор проводников по экономической плотности тока, он осуществляется как проверка (в «уме») после расчёта по программе токов на участках

Программой предусмотрен ввод не более 150 участков каждой линии, не более 16 линий от питающей подстанции

slide6

Справочники

Для хранения данных по проводам, кабелям сделан редактируемый справочник проводов, кабелей (добавить, исправить, удалить)

Провода, кабели

Справочник проводов, кабелей ограничен 99 марками

Сопротивление

Допустимые токовые нагрузки

Число символов в марке проводов – 7

slide7

Справочники

Для хранения данных по трансформаторам сделан редактируемый справочник (добавить, удалить, исправить)

Трансформаторы

Номинальная мощность кВ*А

Справочник трансформаторов ограничен 99 марками

Напряжение к.з.

Потери к.з.

Число символов в марке трансформаторов – 7

slide8

Источники питания

При нажатии правой клавиши на поле «Источники питания» появляется меню редактирования данных по источнику (добавить, изменить, удалить)

Наименование источника

Наименование источника ограничено числом символов

6кВ

10кВ

20кВ

Секции шин одной подстанции вводятся раздельно, как отдельные источники на случай взаиморезервирования фидеров от разных секций шин

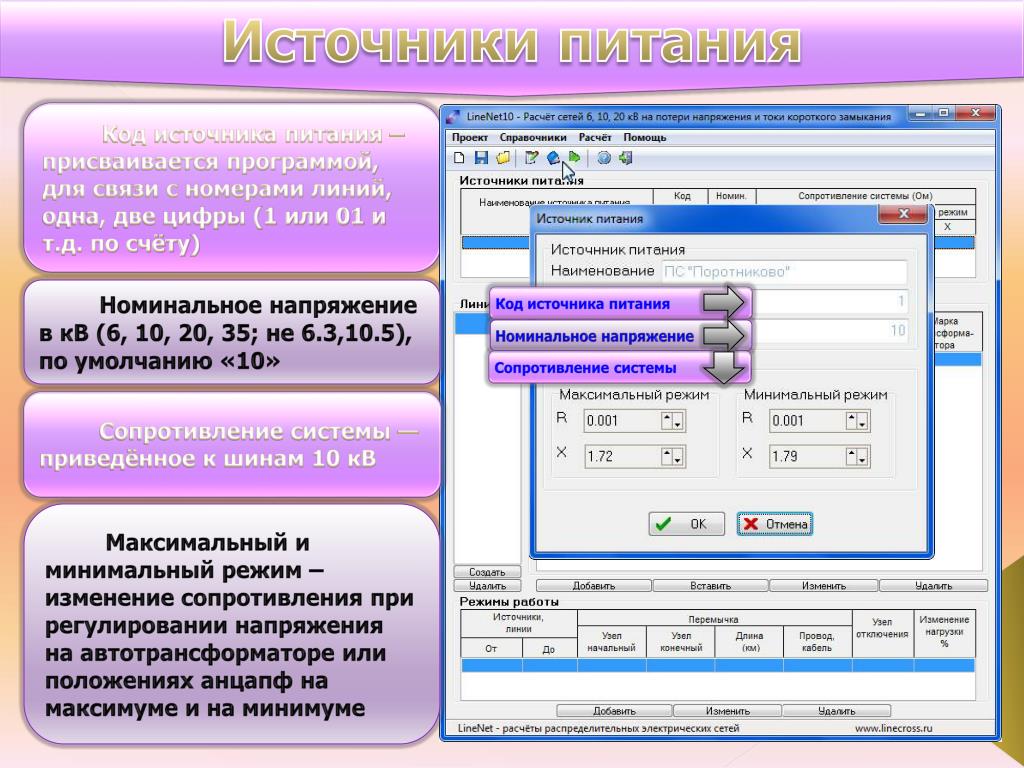

slide9

Источники питания

Код источника питания –присваивается программой, для связи с номерами линий, одна, две цифры (1 или 01 и т.д. по счёту)

Номинальное напряжение в кВ (6, 10, 20, 35; не 6.3,10.5), по умолчанию «10»

Код источника питания

Номинальное напряжение

Сопротивление системы

Сопротивление системы — приведённое к шинам 10 кВ

Максимальный и минимальный режим – изменение сопротивления при регулировании напряжения на автотрансформаторе или положениях анцапф на максимуме и на минимуме

slide10

Линии

В поле «Линии» выделены отдельные кнопки для создания или удаления линий (создать, удалить)

Линии

При выборе «создать» открывается окно для указания номера линии

В зависимости от номера кода источников питания формируется номер линии от 1 (01) до 16

Код источника питания

Номер линии

При создании линии вводится только номер линии

slide11

Описание линий

Вводятся описания всех необходимых для расчётов по нормальному режиму линий, без ввода участков резервирования (перемычек)

При выборе «Добавить», «Изменить» открывается окно «Коррекция линии» для ввода и редактирования данных по участку линии

slide12

Описание линий

Для первого участка линии – обозначение начала участка совпадает с обозначением линии (формируется автоматически)

Конец участка – номер, число, буквы, либо сочетание букв и цифр узла участка

В описании линий указываются все участки линий от питающих подстанций до участков резервирования с другими питающими подстанциями

Участки резервирования (перемычки) с линиями от других питающих подстанций указываются позже, в окне режимов работы сетей, нормальных и послеаварийных

slide13

Описание линий

Пример эскиза схемы

Т2ТП6

ТП-5

Т1ТП6

ТП-2

ТП-5

ТП-15

к ПС3

4

ПС2

ПС1

ВС2

ВГ1

ВС1

ВГ2

3

1

1

3

2

5

6

7

Оп35

2

ВА1

ВР

201

101

4

5

ТП-11

ТП-1

ТП-7

ТП-12

ТП-3

ТП-4

ТП-9

линия источника 0101 (101)

линия источника 0201 (201)

перемычка

ТП-1

Внимание!

В линии не должно быть разрывов

Начало участка всегда является концом уже введённого участка.

Конец участка может повторяться только как начало другого участка

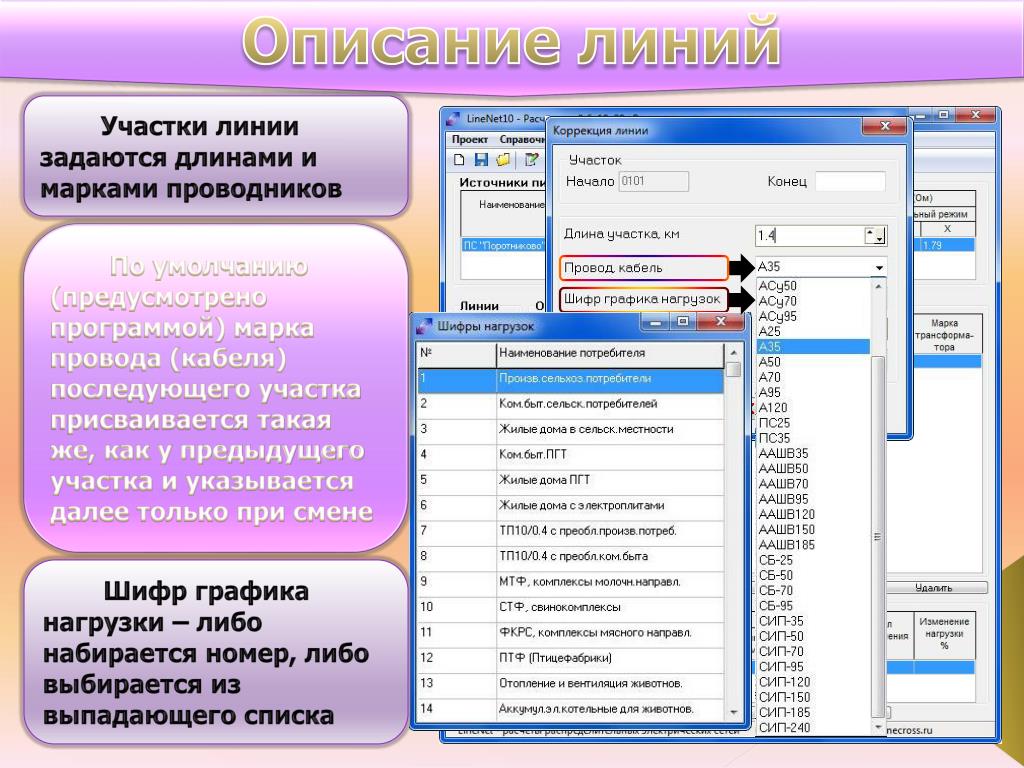

slide14

Описание линий

Участки линии задаются длинами и марками проводников

По умолчанию (предусмотрено программой) марка провода (кабеля) последующего участка присваивается такая же, как у предыдущего участка и указывается далее только при смене

Шифр графика нагрузки – либо набирается номер, либо выбирается из выпадающего списка

slide15

Описание линий

Максимальная нагрузка – максимальная нагрузка на этой ТП, независимо от сезона максимальной нагрузки по линии в целом

Марка трансформатора ТП набирается или выбирается из списка

slide16

Режимы работы

Поле «Режимы работы» редактируется при нажатии кнопок (добавить, изменить, удалить)

При выборе «добавить или изменить», открывается окно ввода или редактирования режимов расчёта

При нажатии правой клавиши мышки появляется дополнительная функция «Рассчитать», позволяющая выполнить расчёт на участке указанном в режиме работы

slide17

Режимы работы

Источники, линии/«От» - обеспечивается расчёт нормального режима линии, номер линии формируется автоматически, в зависимости от строк указанных в окнах «Источники» и «Линии»

Источники, линии/«До» - расчёт послеаварийных режимов, выбирается из предлагаемого списка имеющихся исходных данных других линий

slide18

Режимы работы

Узел началаперемычки– узел линии «От», узел конца перемычки – узел линии «До», могут быть одинаково обозначены, различаются программой принадлежностью к источнику питания

Резервирование потребителей другой линии полностью обеспечивается заполнением всех граф, кроме граф «Узел отключения» и «Изменениенагрузки», заполняемых при необходимости

slide19

Режимы работы

Длина перемычки определяется по длине участка, связывающего узлы разных фидеров

Обычно перемычки могут быть оснащены либо разъединителями с блокировкой, либо пунктами АВР с вакуумными или другими выключателями (ВА)

Марка провода, кабеля на перемычке выбирается из списка

slide20

Режимы работы

В случаенеполного резервирования, при невозможности резервировать всех потребителей и соответствующему режиму использования секционирующего выключателя (ВС) или разъединителя с блокировкой, указывается «Узел отключения» на линии «До»

Резервирование может быть выполнено по различным схемам

Изменение нагрузки — принятие в послеаварийном режиме сниженной расчётной нагрузки всех потребителей, например, в 75% от нормальной

Между собой могут быть связаны перемычками несколько фидеров 10 кВ

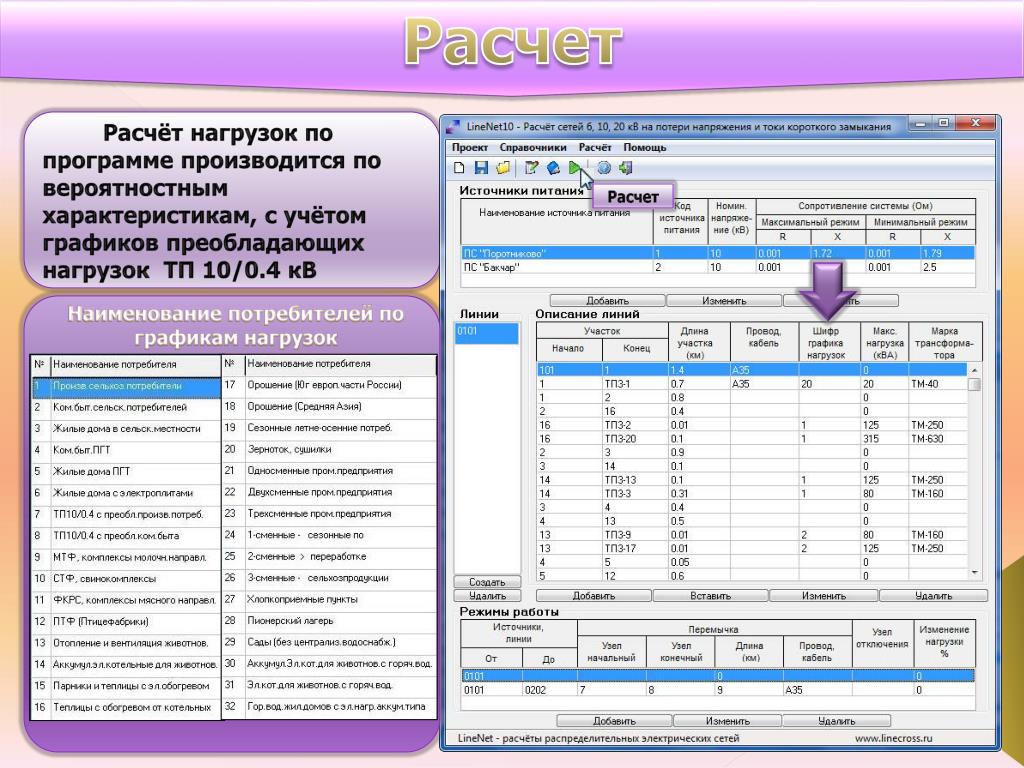

slide21

Расчет

Расчёт нагрузок по программе производится по вероятностным характеристикам, с учётом графиков преобладающих нагрузок ТП 10/0.4 кВ

Расчет

Наименование потребителей по графикам нагрузок

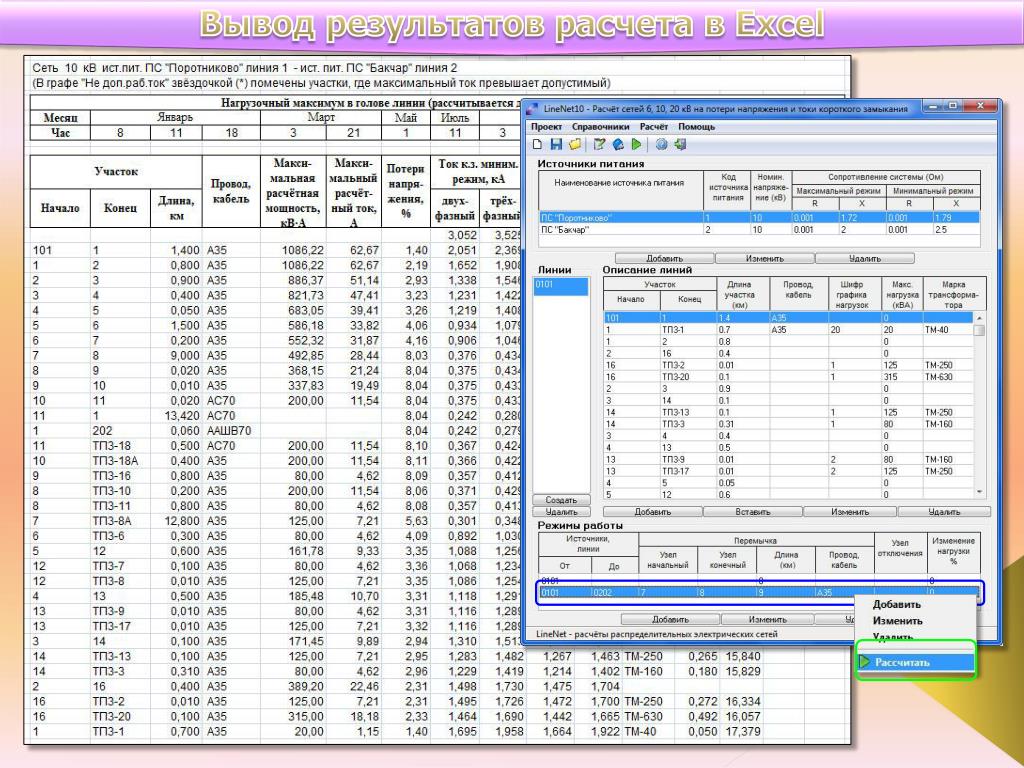

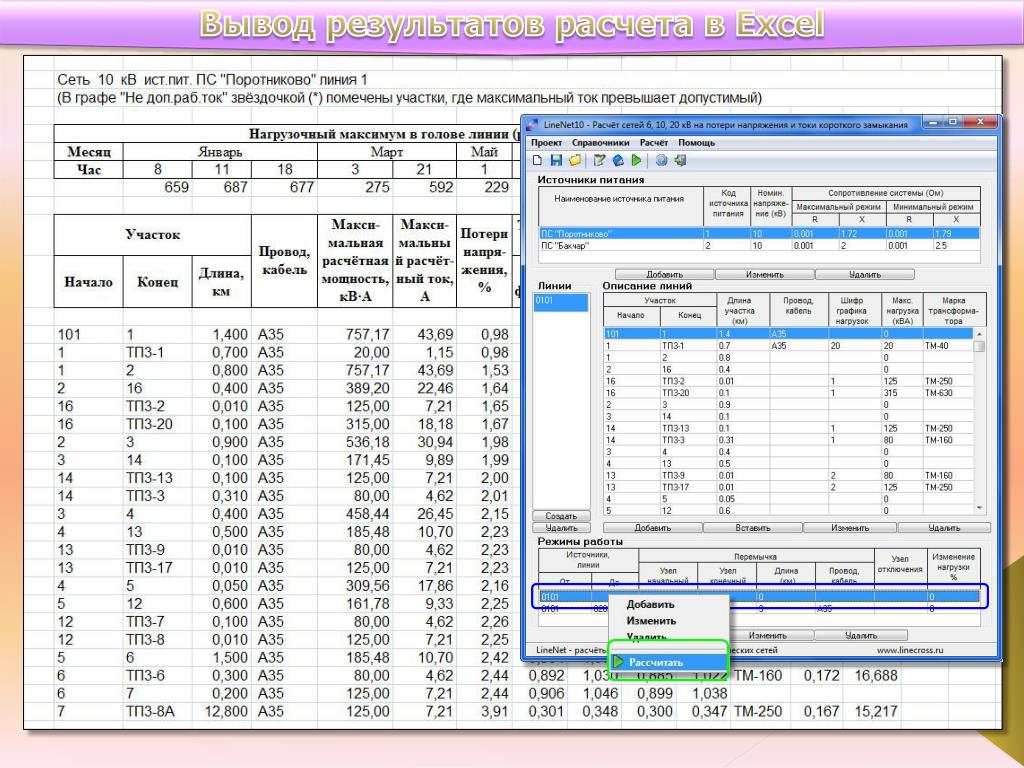

slide24

Организация данных

Внимание при удалении данных!

В каждом случае программа переспрашивает о серьёзности удаления

Самое опасное – удаление линии и питающей подстанции

При этом удаляется описание линий

slide25

Организация данных

При выходе из программы, чтении других исходных данных, перед расчётом предлагается сохранить текущий файл исходных данных

Выход

Будьте внимательны!

Не замените файл другого проекта

Рекомендуется осуществлять резервное копирование

slide26

Правообладателем программы LineNet10 является

ООО «ПроЭнергоСофт»

Группа компаний «Айтея»

г.Новосибирск

тел./факс: (383) 231-12-12 E-mail: [email protected]

(383) 231-02-13 [email protected]

(383) 231-21-22 [email protected]

(383) 218-81-40

Сайт в Интернете www.linecross.ru

slide27

Автор программы:

Иванов Николай Павлович

тел./факс: 8(383) 276-29-59

E-mail: [email protected]

Ведущий программист:

Корнилов Михаил Владимирович
