Presentation Transcript


Paxton

Mohamed KHALILI

Responsable formation client

http://www.paxton.co.uk


Paxton

  • La conception de produit est centrée sur l’innovation, la fiabilité et la simplicité d’utilisation, échange instantané ,produit esthétique et pas cher

  • Tous nos produits sont garanties 5 ans.

http://www.paxton.co.uk


Paxton

Que font Paxton ?

  • Conception et fabrication de systèmes de contrôle d’accès centralisés

  • Choix de contrôleurs système – filaires ou radio

  • Facile à installer et gérer

  • Contrôle centralisé des privilèges

  • Permissions d’accès flexibles

  • Rapports d’événements

  • S’intègre avec d’autres systèmes

http://www.paxton.co.uk


Simplicit

Pourquoi Choisir Net 2?

  • Aucun système de contrôle d’accès a été conçu en prenant tellement en compte l’installateur

Simplicité

  • Du devis à la mise en service et le support après vente, Net2 rend le travail de l’installateur Facile !

www.paxton.co.uk


Paxton

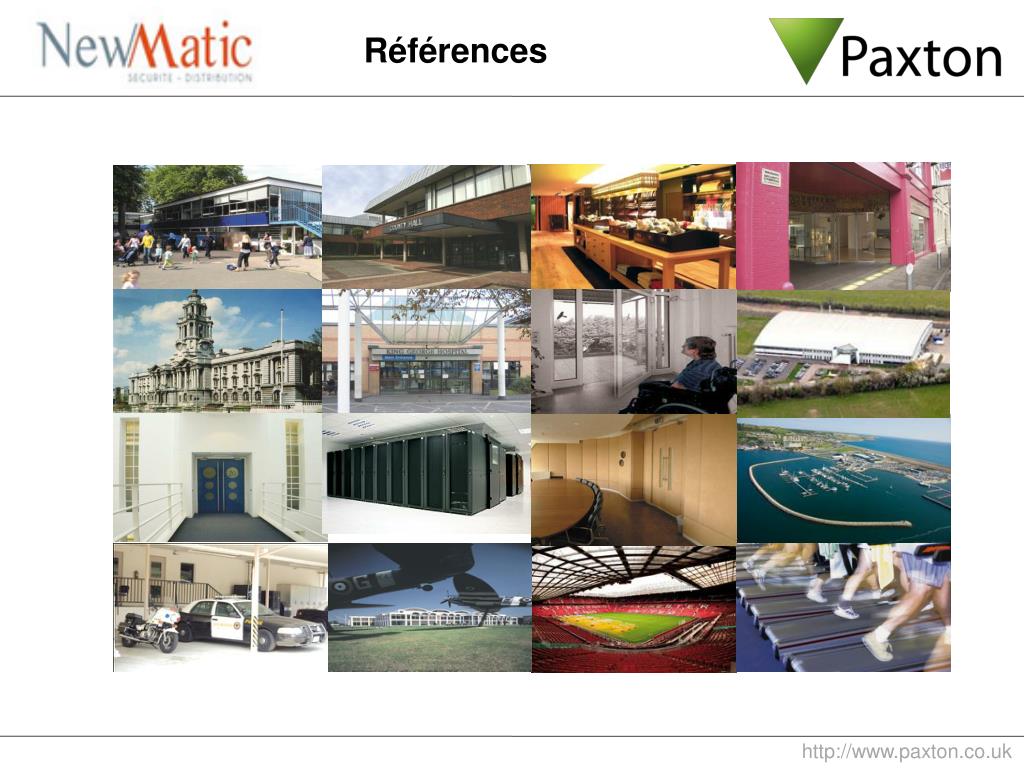

Références

http://www.paxton.co.uk


Paxton

Pourquoi Choisir Net 2?

Formation

  • Le logiciel Net2 est vraiment facile à utiliser

  • Peu de formation aussi bien pour les techniciens que pour le client final

  • Les utilisateurs seront instamment à l’aise avec un style Microsoft familier

www.paxton.co.uk


Front page

Net2

Front page

http://www.paxton.co.uk


Requis pc net2

  • Vérifier que la configuration PC répond à la configuration minimum sur http://paxton.info/720 et que Net2 est installé sur un système d’exploitation compatible

  • Ne pas oublier que toutes les fonctions de Net2 professionnel et les actions et déclencheurs nécessite que le serveur Net2 soit en fonctionnement à tout moment

Requis PC Net2

http://www.paxton.co.uk


Logiciel net2

Logiciel Net2

http://www.paxton.co.uk

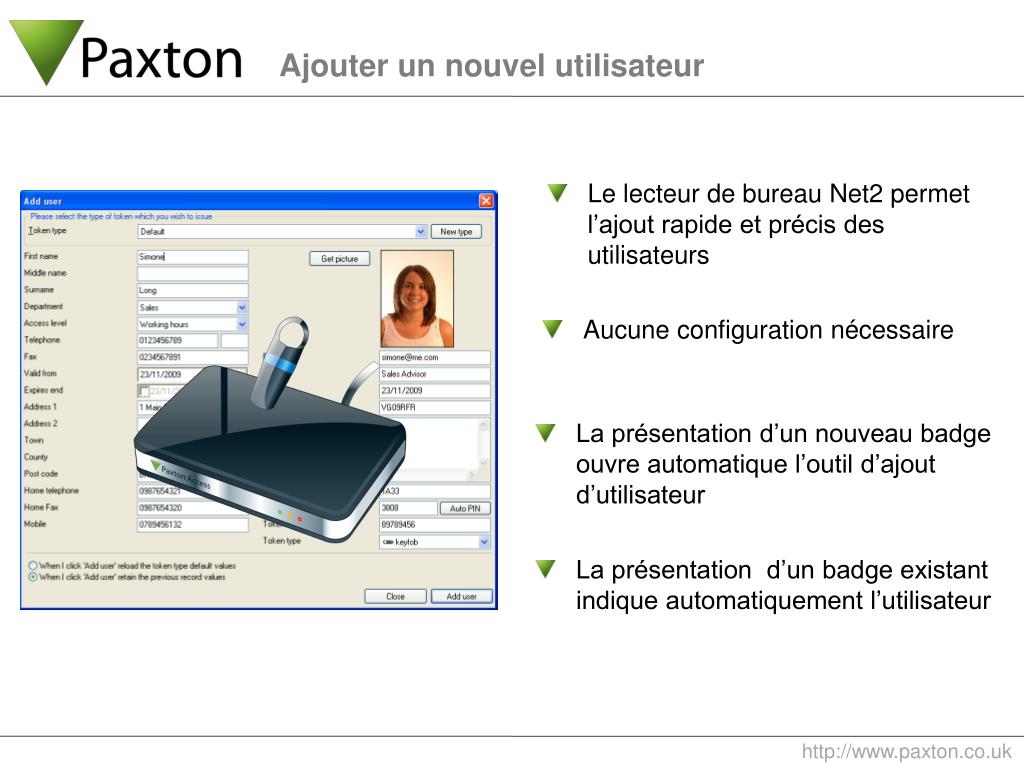

Ajouter un nouvel utilisateur

  • Le lecteur de bureau Net2 permet l’ajout rapide et précis des utilisateurs

Ajouter un nouvel utilisateur

  • Aucune configuration nécessaire

  • La présentation d’un nouveau badge ouvre automatique l’outil d’ajout d’utilisateur

  • La présentation d’un badge existant indique automatiquement l’utilisateur

http://www.paxton.co.uk

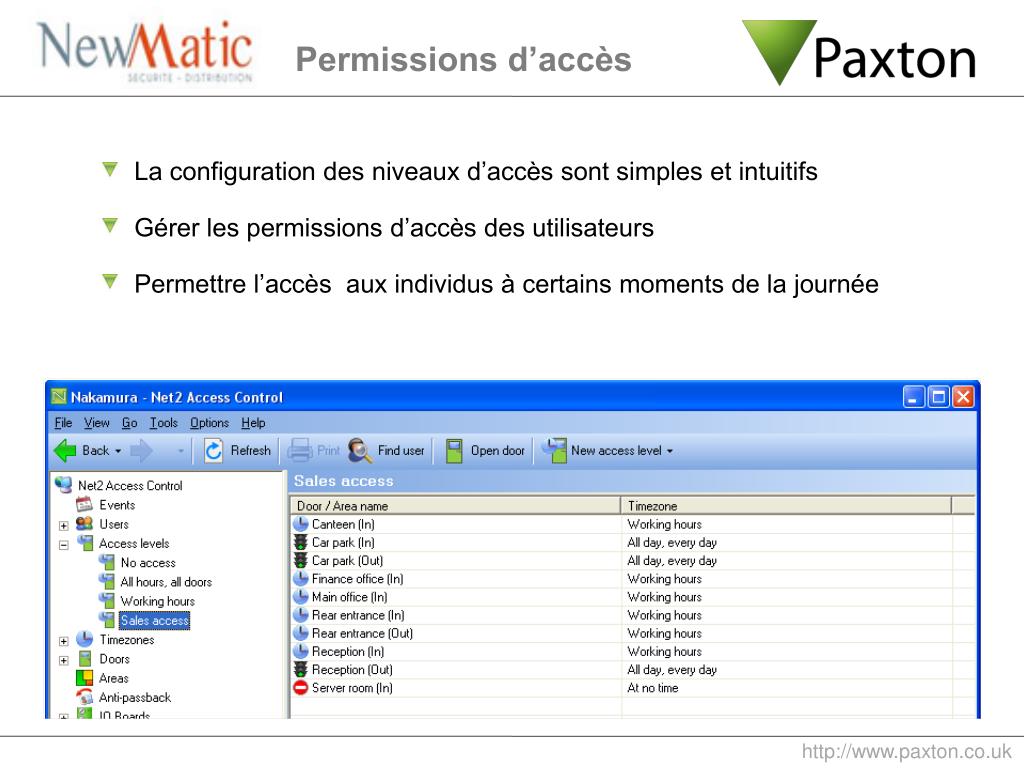

Permissions d acc s

  • La configuration des niveaux d’accès sont simples et intuitifs

  • Gérer les permissions d’accès des utilisateurs

  • Permettre l’accès aux individus à certains moments de la journée

Permissions d’accès

http://www.paxton.co.uk

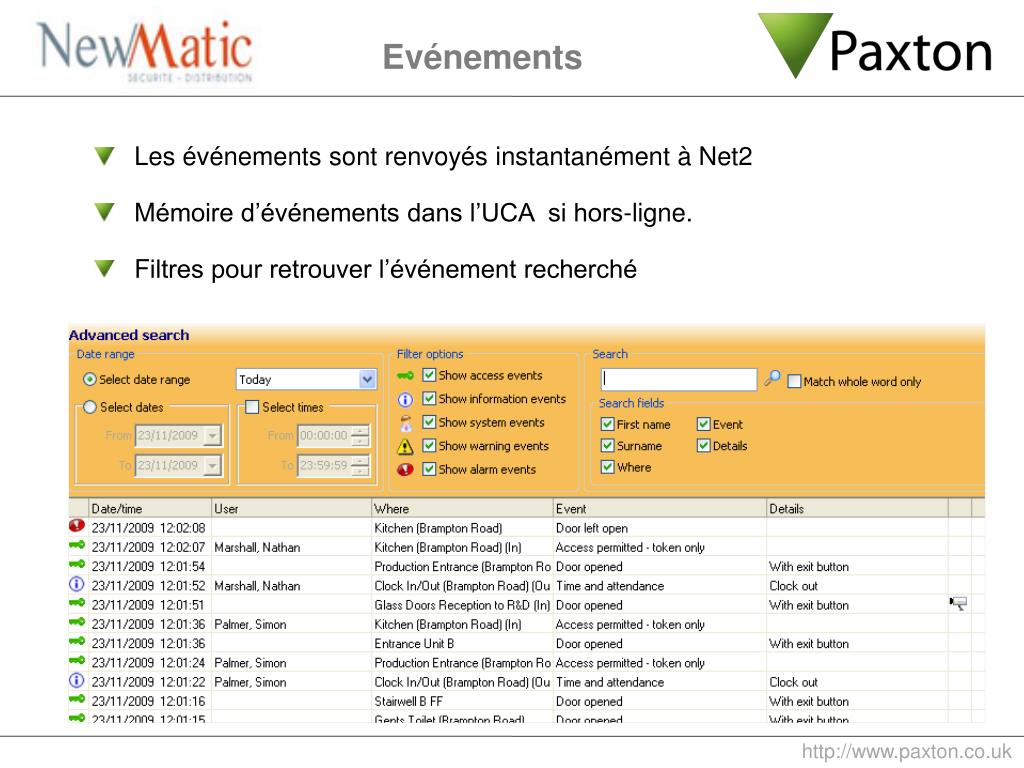

Ev nements

  • Les événements sont renvoyés instantanément à Net2

  • Mémoire d’événements dans l’UCA si hors-ligne.

  • Filtres pour retrouver l’événement recherché

Evénements

http://www.paxton.co.uk

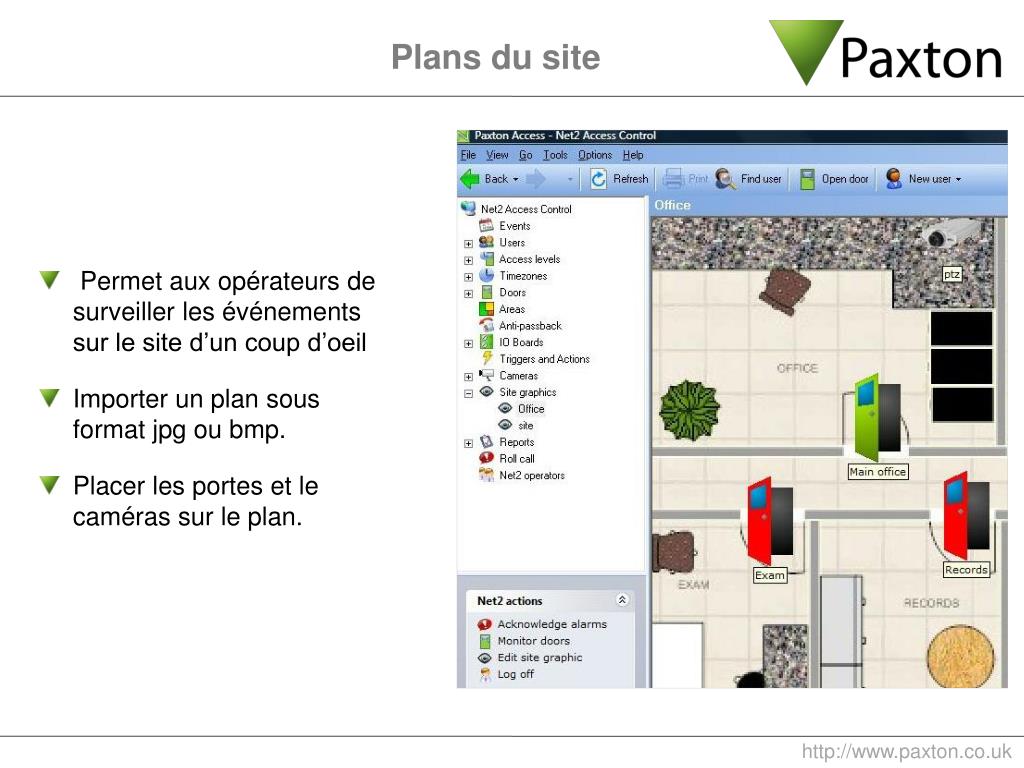

Plans du site

Plans du site

  • Permet aux opérateurs de surveiller les événements sur le site d’un coup d’oeil

  • Importer un plan sous format jpg ou bmp.

  • Placer les portes et le caméras sur le plan.

http://www.paxton.co.uk


Actions et d clencheurs

  • Intégration avec d’autres services du bâtiment.

  • Utiliser des cartes E/S Net2 pour contrôler les ascenseurs, le chauffage, les lumières etc.

  • Envoyer des e-mails ou des SMS automatiquement.

  • Lancer un son sur le PC pour alerter l’utilisateur.

Actions et Déclencheurs

http://www.paxton.co.uk

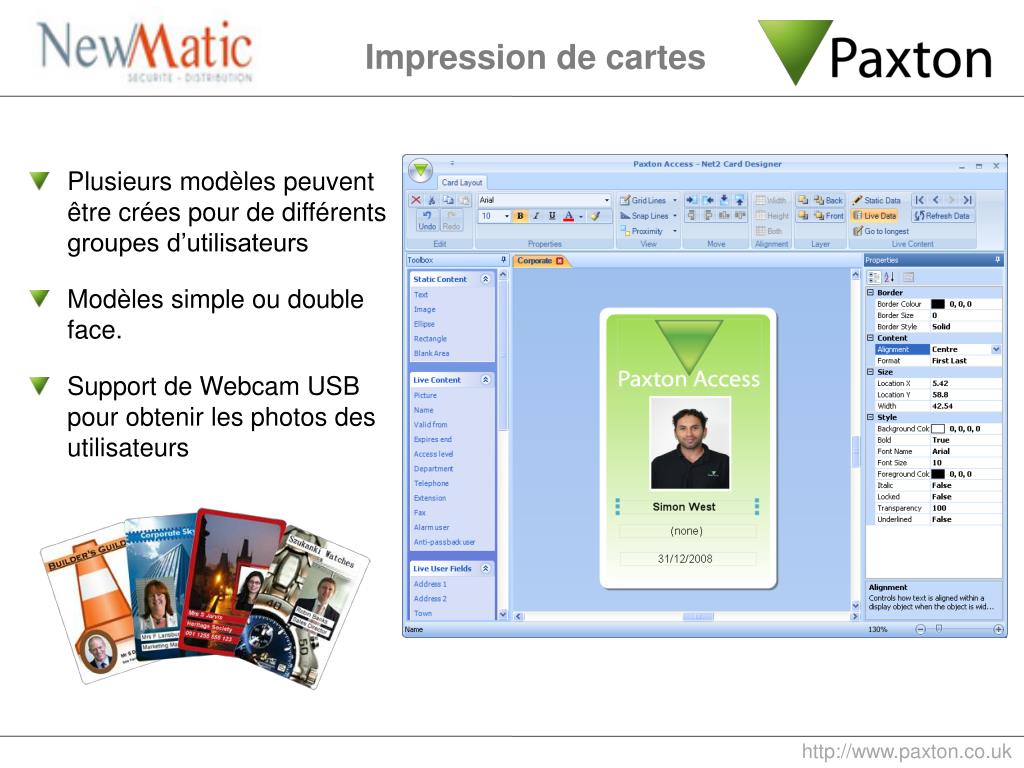

Impression de cartes

  • Plusieurs modèles peuvent être crées pour de différents groupes d’utilisateurs

  • Modèles simple ou double face.

  • Support de Webcam USB pour obtenir les photos des utilisateurs

Impression de cartes

http://www.paxton.co.uk


Int gration alarme intrusion

Intégration alarme intrusion

  • Aucune fausse alarme crée par des utilisateurs non-autorisés

  • Utiliser les lecteurs pour armer/desarmer l’alarme intrusion

  • Compatible avec tout alarme qui accèpte les entrées clé à impulsion et qui a une sortie de statut.

http://www.paxton.co.uk

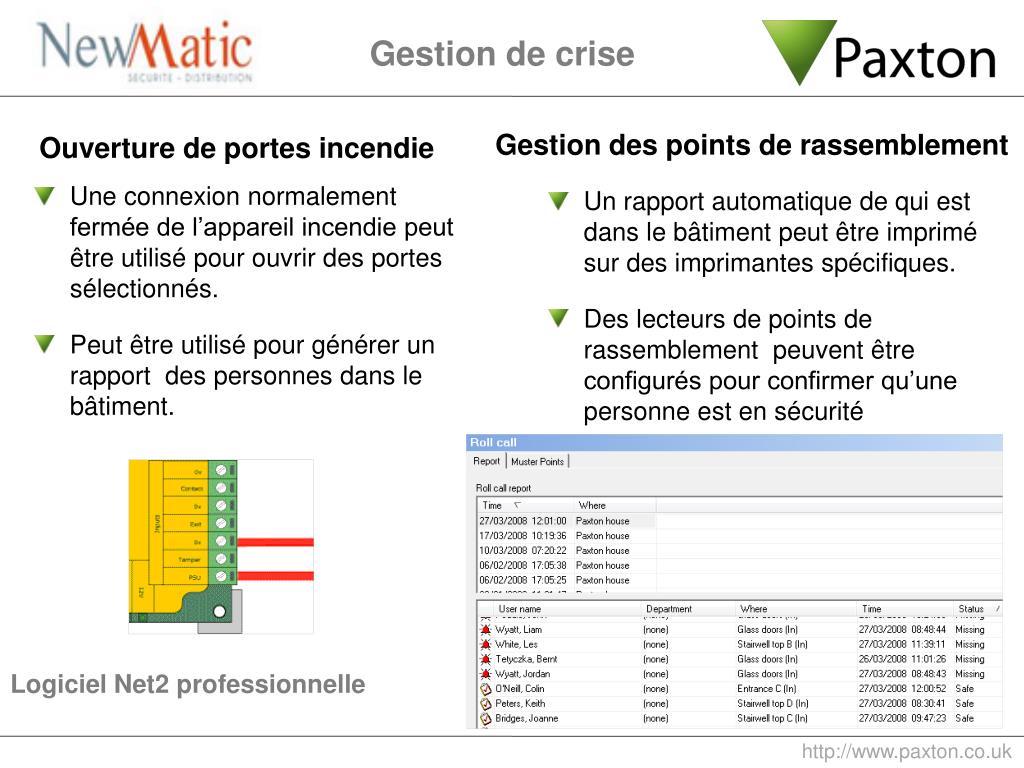

Gestion de crise

Gestion des points de rassemblement

Ouverture de portes incendie

  • Une connexion normalement fermée de l’appareil incendie peut être utilisé pour ouvrir des portes sélectionnés.

  • Peutêtre utilisé pour générer un rapport des personnes dans le bâtiment.

  • Un rapport automatique de qui est dans le bâtiment peut être imprimé sur des imprimantes spécifiques.

  • Des lecteurs de points de rassemblement peuvent être configurés pour confirmer qu’une personne est en sécurité

Gestion de crise

Logiciel Net2 professionnelle

http://www.paxton.co.uk

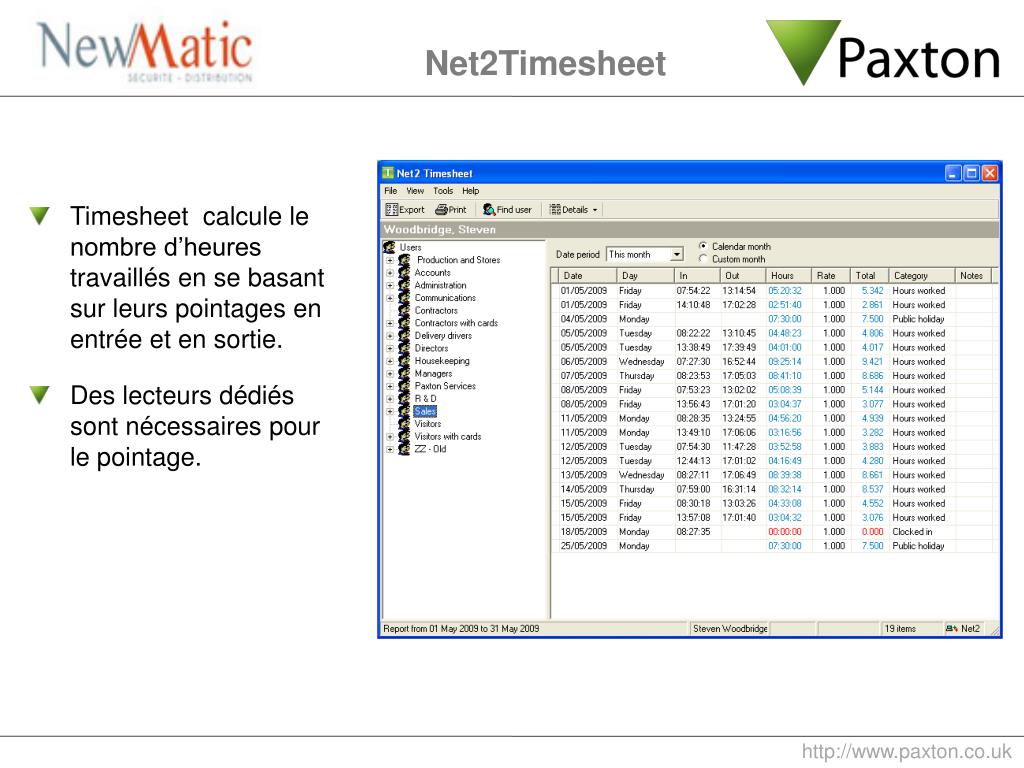

Net2timesheet

  • Timesheet calcule le nombre d’heures travaillés en se basant sur leurs pointages en entrée et en sortie.

  • Des lecteurs dédiés sont nécessaires pour le pointage.

Net2Timesheet

http://www.paxton.co.uk

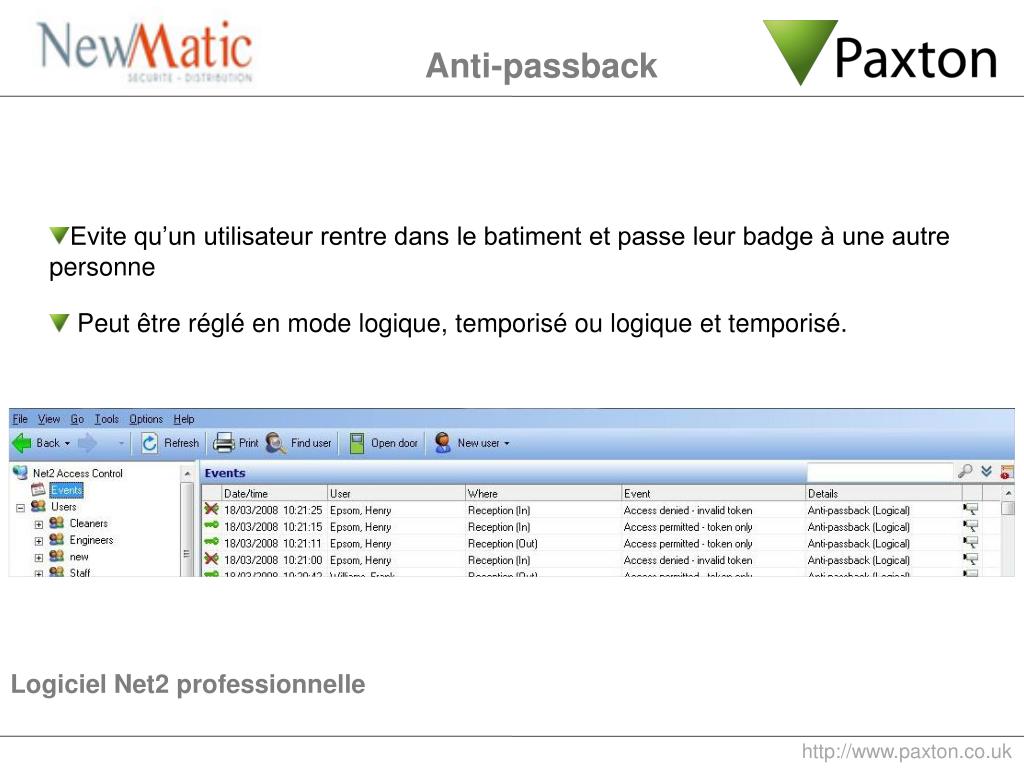

Anti passback

  • Evite qu’un utilisateur rentre dans le batiment et passe leur badge à une autre personne

  • Peut être réglé en mode logique, temporisé ou logique et temporisé.

Anti-passback

Logiciel Net2 professionnelle

http://www.paxton.co.uk


Paxton

Lecteurs Paxton

www.paxton.co.uk

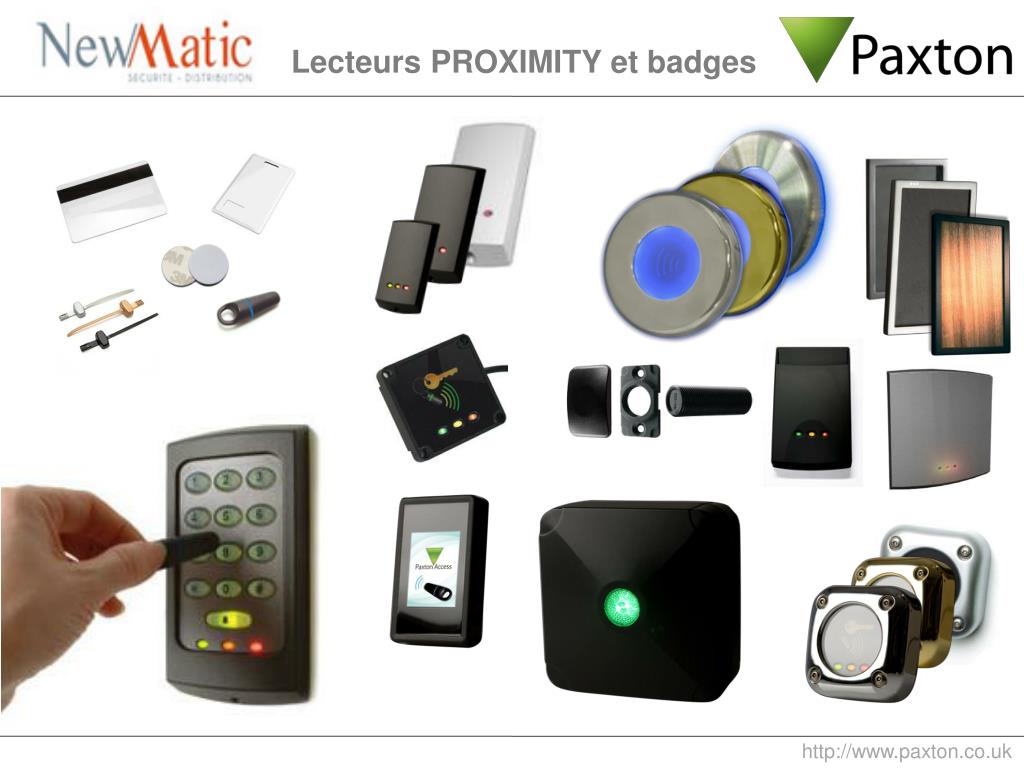

Lecteurs proximity et badges

Lecteurs PROXIMITY et badges

http://www.paxton.co.uk

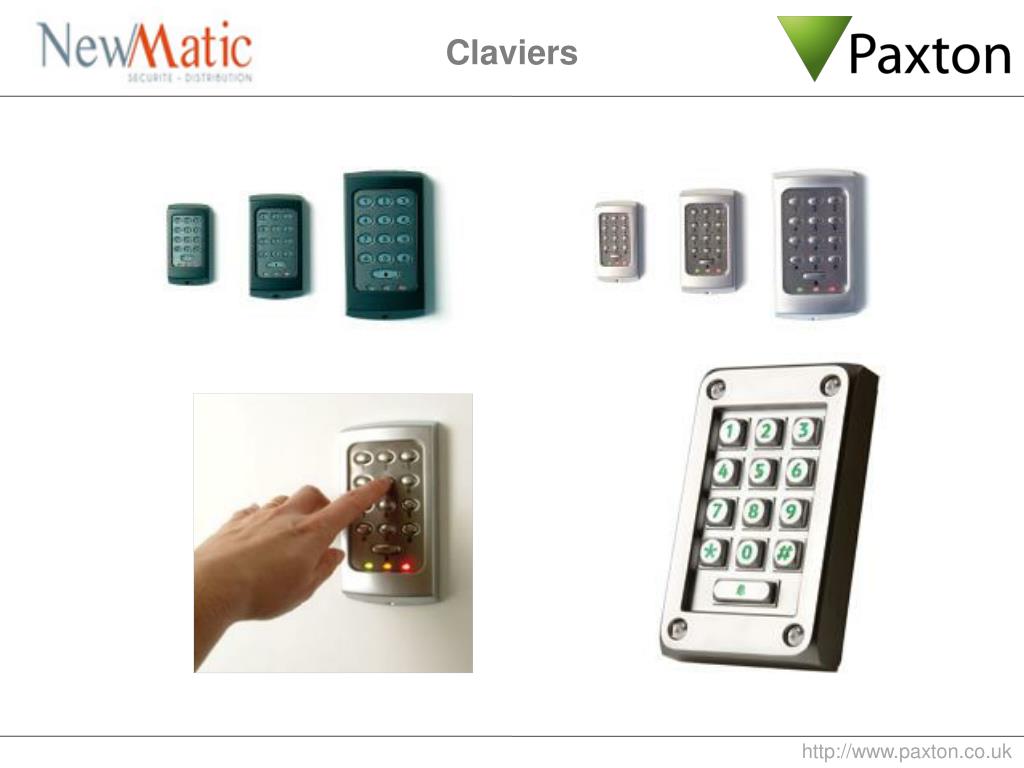

Claviers

Claviers

http://www.paxton.co.uk


Lecteurs cardlock

Lecteurs CARDLOCK

http://www.paxton.co.uk


Connexion des lecteurs

  • Fourni avec 5m de câble

  • IP65 – installation à l’extérieur ou l’intérieur.

  • Lecteurs ou claviers se branchent couleur par couleur dans le port lecteur

  • Utiliser la connexion RJ45 du lecteur avec le connecteur port lecteur RJ45.

  • Etendre le cable lecteur jusqu’à 100m avec du CR9540 et un boitier de jonction lecteur

Connexion des lecteurs

http://www.paxton.co.uk

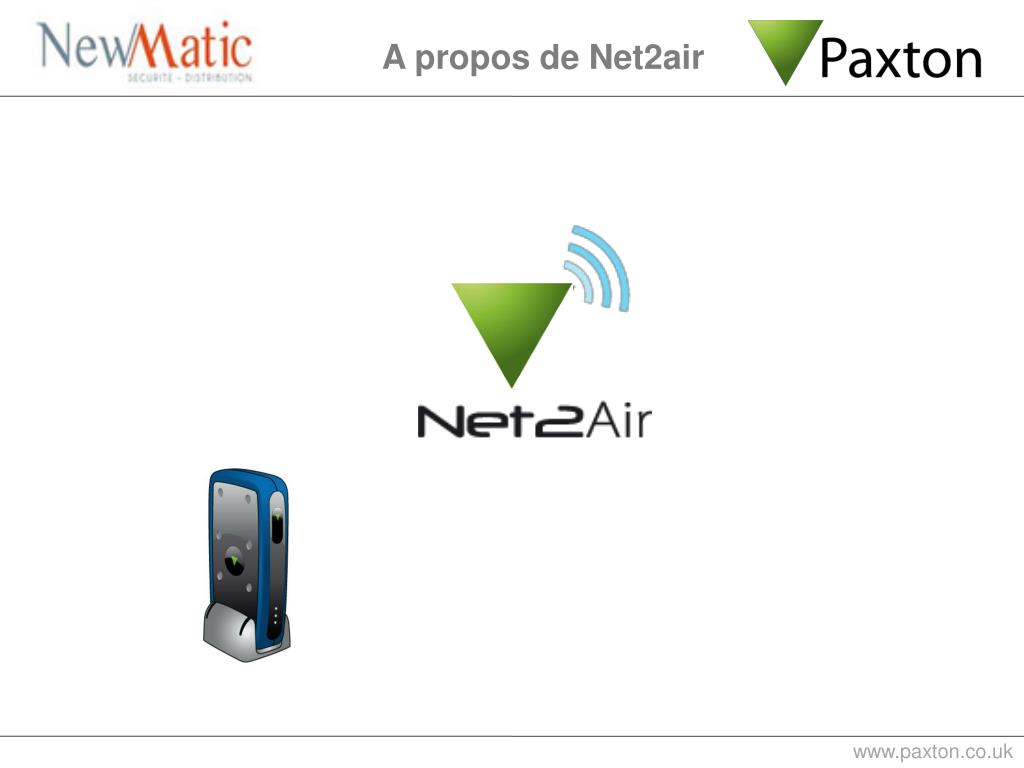

A propos de net2air

A propos de Net2air

www.paxton.co.uk


A propos de net2air1

  • Protocole de réseau sans-fil propriétaire de Paxton

  • Basé sur le standard IEEE 802.15.4 qui fonctionne à 2.4GHz

  • Encryption de données AES 128bit sécurisé

  • Coexiste avec les autres réseau sans-fil

A propos de Net2air

www.paxton.co.uk

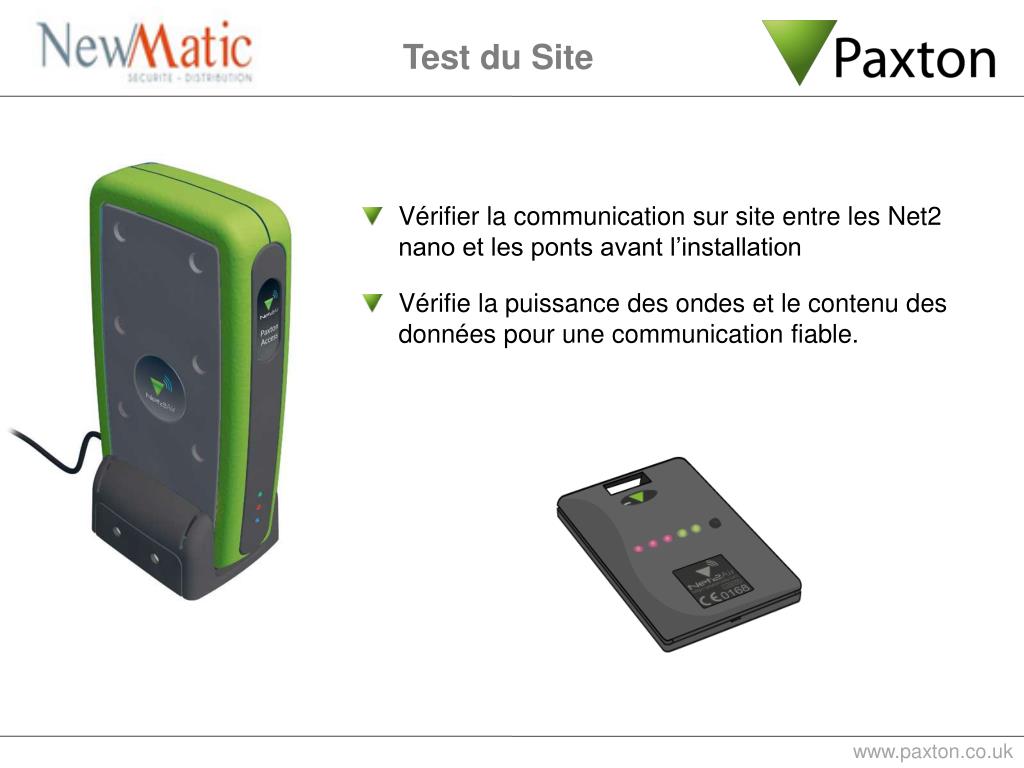

Test du site

  • Vérifier la communication sur site entre les Net2 nano et les ponts avant l’installation

  • Vérifie la puissance des ondes et le contenu des données pour une communication fiable.

Test du Site

www.paxton.co.uk

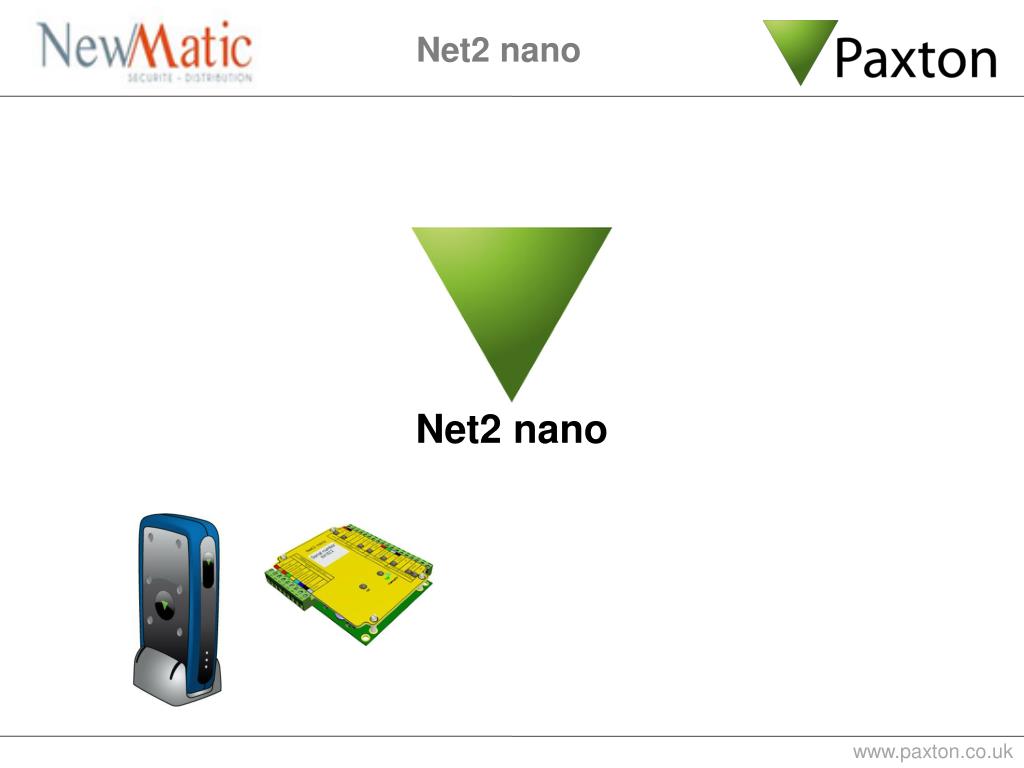

Net2 nano

Net2 nano

Net2 nano

www.paxton.co.uk

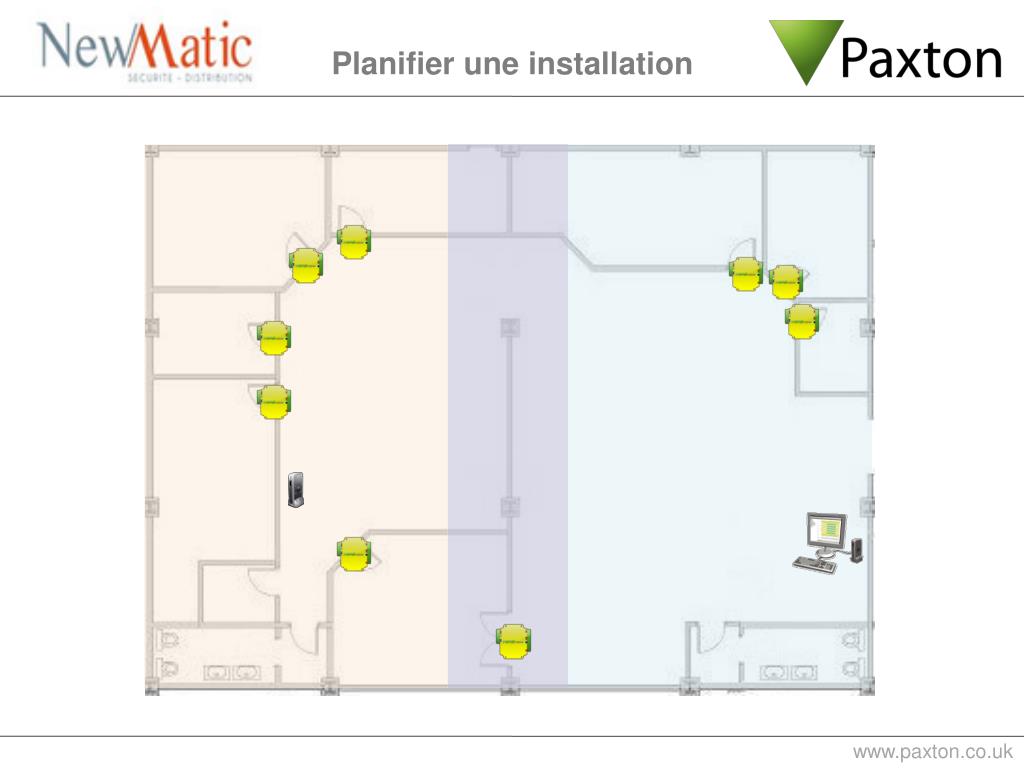

Planifier une installation

Planifierune installation

www.paxton.co.uk

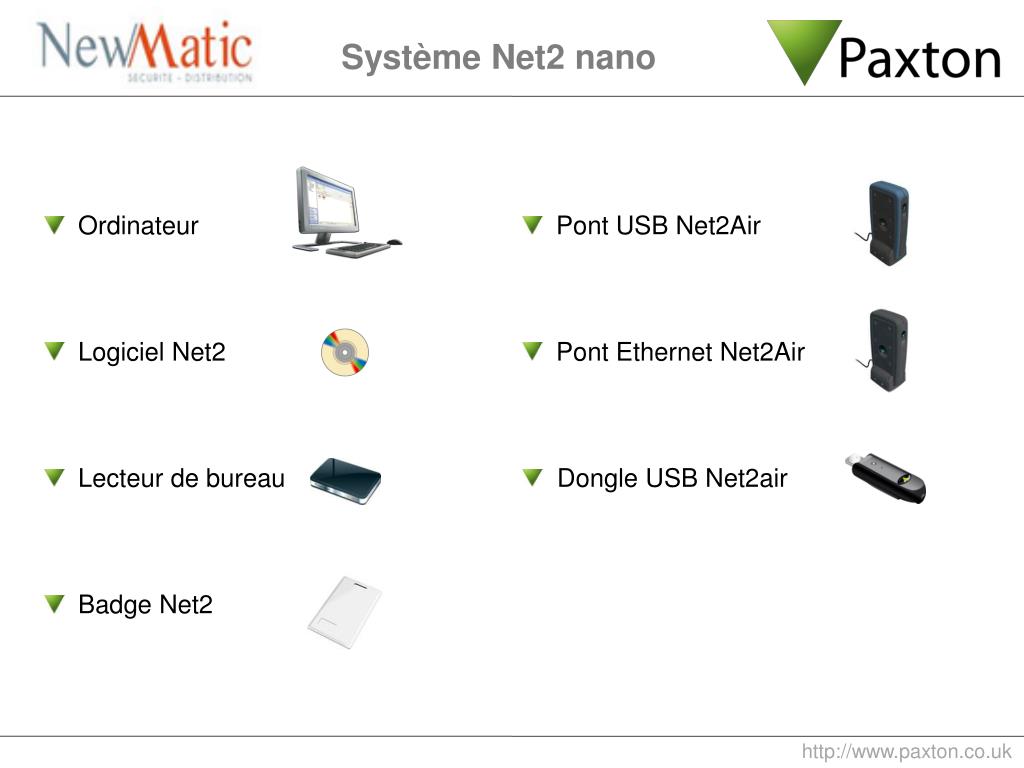

Syst me net2 nano

  • Ordinateur

  • Logiciel Net2

  • Lecteur de bureau

  • Badge Net2

  • Pont USB Net2Air

  • Pont Ethernet Net2Air

  • Dongle USB Net2air

Système Net2 nano

http://www.paxton.co.uk

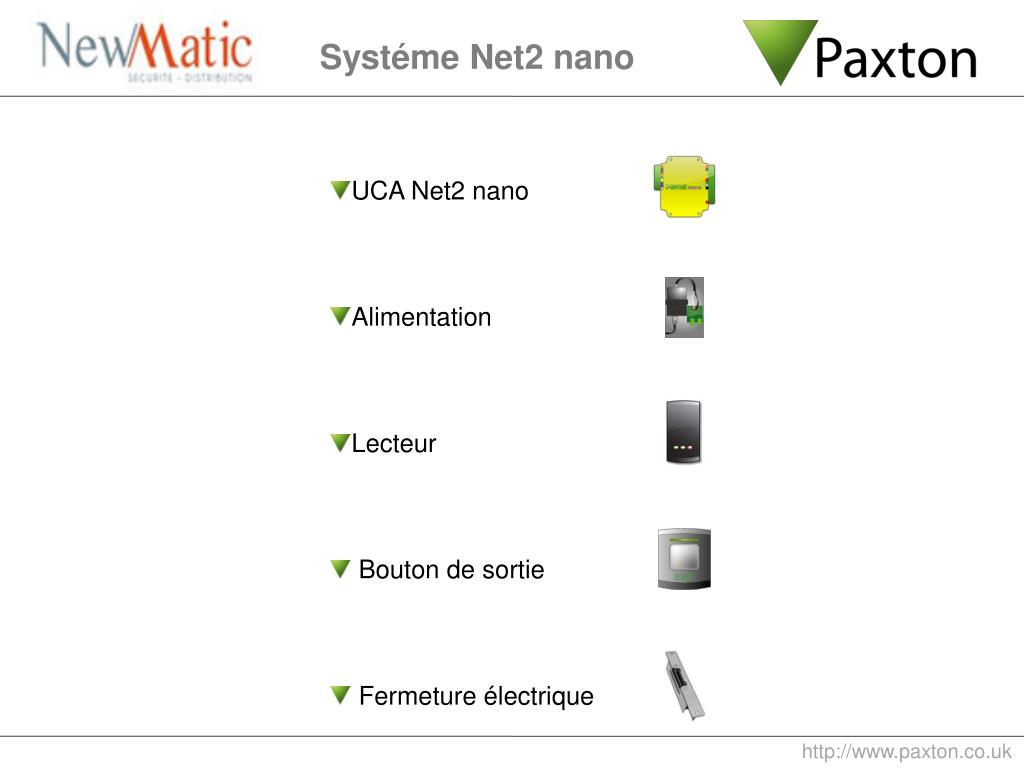

Syst me net2 nano1

  • UCA Net2 nano

  • Alimentation

  • Lecteur

  • Bouton de sortie

  • Fermeture électrique

Systéme Net2 nano

http://www.paxton.co.uk

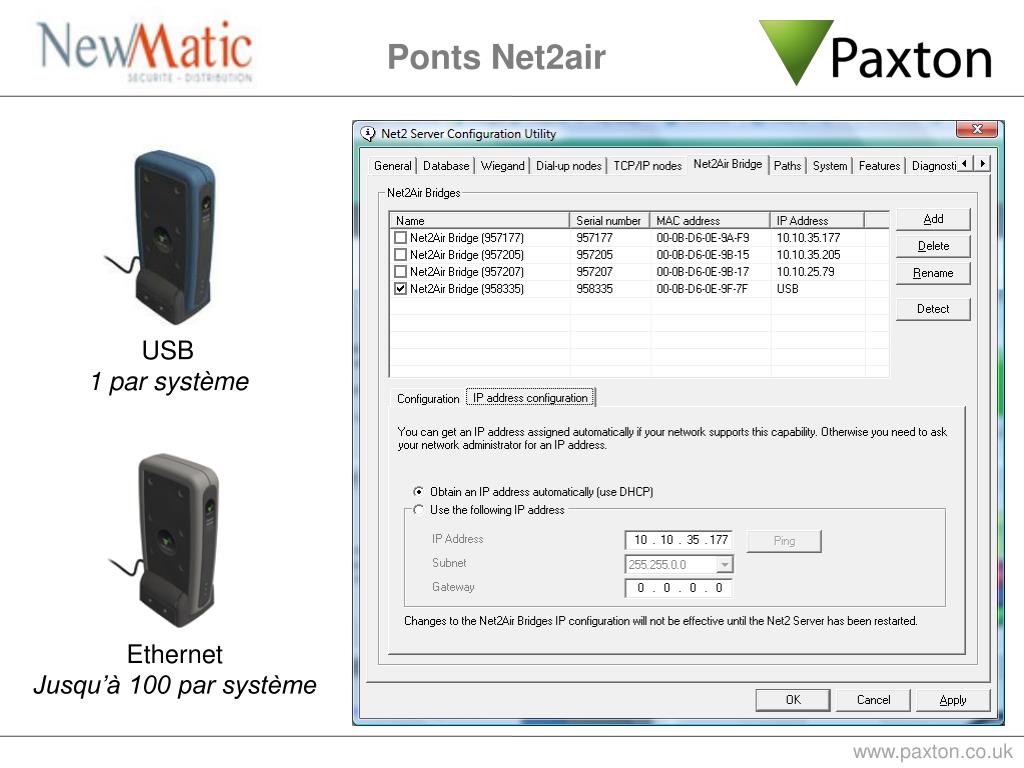

Ponts net2air

Ponts Net2air

USB

1 par système

Ethernet

Jusqu’à 100 par système

www.paxton.co.uk

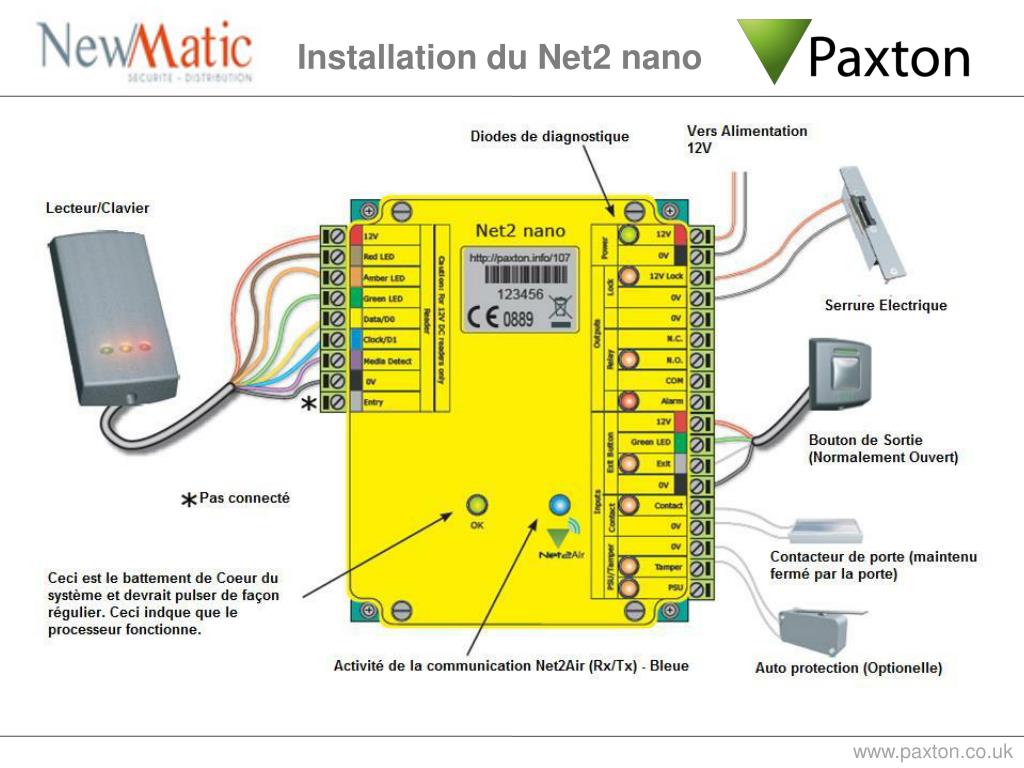

Installation du net2 nano

Installation du Net2 nano

www.paxton.co.uk


Enr lement

Enrôlement

  • Un badge utilisateur valide doit être montré au lecteur

  • Lors de l’utilisation d’un clavier uniquement, taper un numéro de badge valide, suivi de *

  • Le Net2 nano créera alors un lien avec le pont qui a le signal le plus puissant

www.paxton.co.uk


Paxton

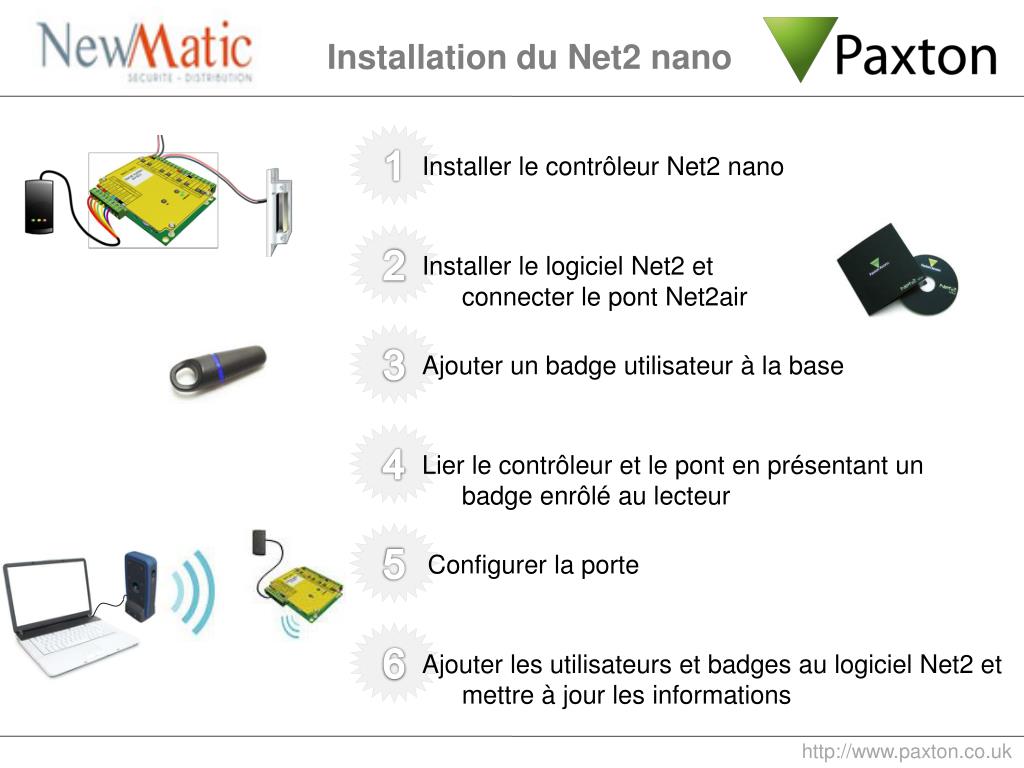

Installation du Net2 nano

1

Installer le contrôleur Net2 nano

2

Installer le logiciel Net2 et connecter le pont Net2air

3

Ajouter un badge utilisateur à la base

4

Lier le contrôleur et le pont en présentant un badge enrôlé au lecteur

5

Configurer la porte

6

Ajouter les utilisateurs et badges au logiciel Net2 et mettre à jour les informations

http://www.paxton.co.uk

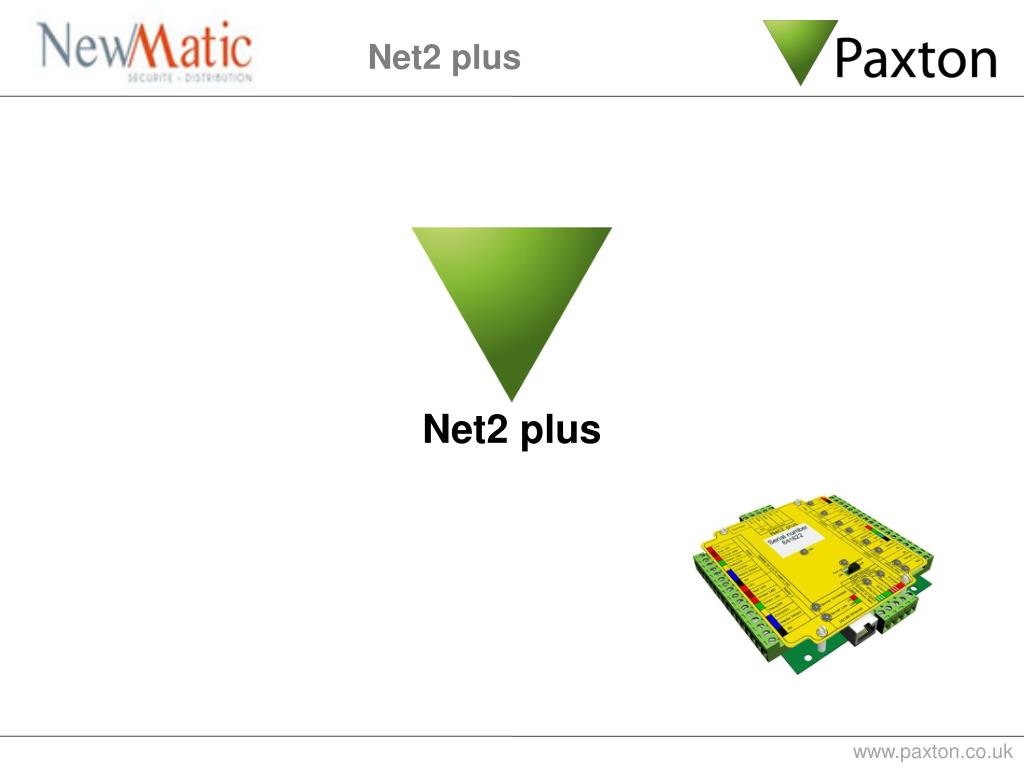

Net2 plus

Net2 plus

Net2 plus

www.paxton.co.uk

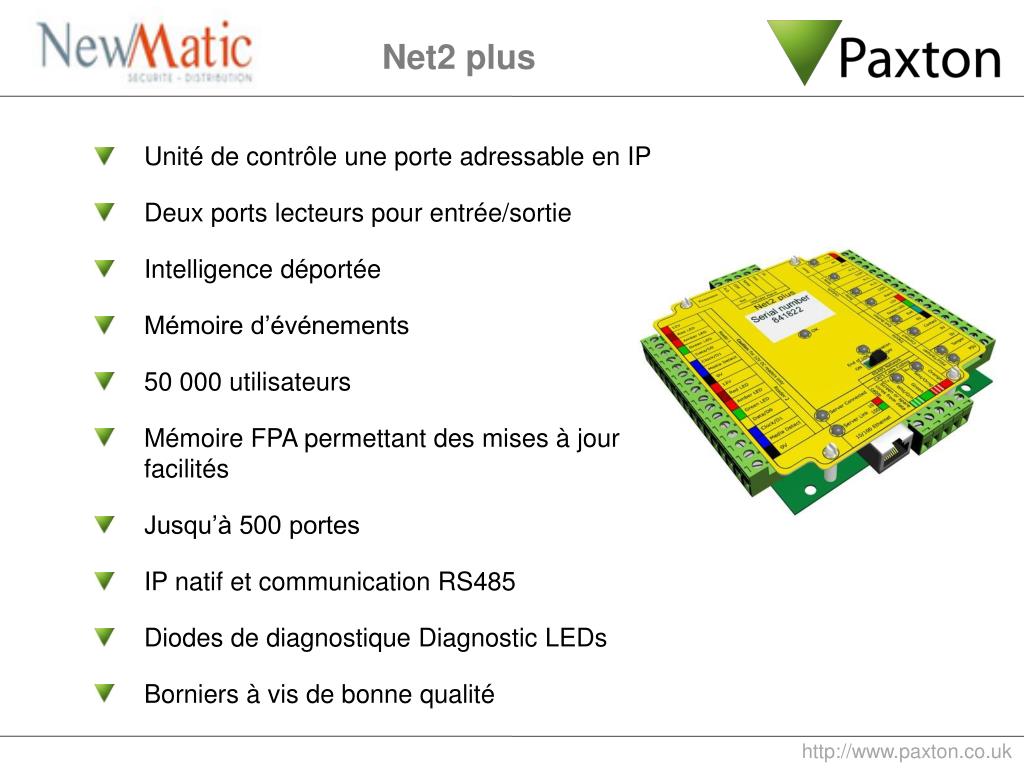

Net2 plus1

  • Unité de contrôle une porte adressable en IP

  • Deux ports lecteurs pour entrée/sortie

  • Intelligence déportée

  • Mémoire d’événements

  • 50 000 utilisateurs

  • Mémoire FPA permettant des mises à jour facilités

  • Jusqu’à 500 portes

  • IP natif et communication RS485

  • Diodes de diagnostique Diagnostic LEDs

  • Borniers à vis de bonne qualité

Net2 plus

http://www.paxton.co.uk

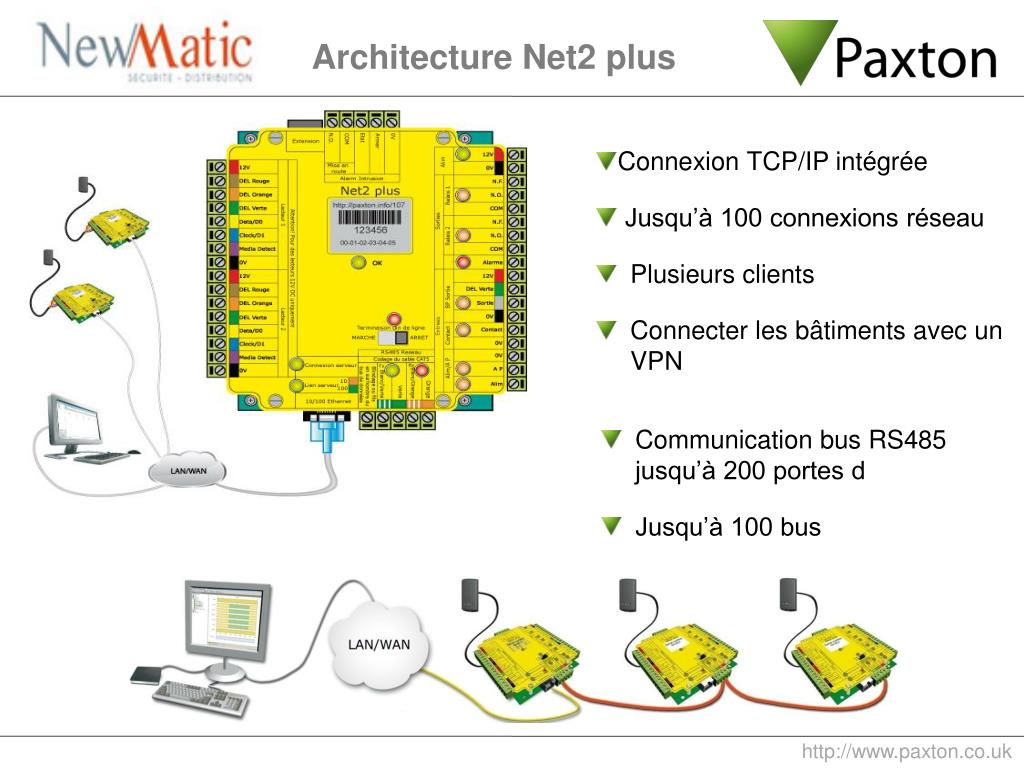

Architecture net2 plus

  • Connexion TCP/IP intégrée

  • Jusqu’à 100 connexions réseau

  • Plusieurs clients

  • Connecter les bâtiments avec un VPN

Architecture Net2 plus

  • Communication bus RS485 jusqu’à 200 portes d

  • Jusqu’à 100 bus

http://www.paxton.co.uk

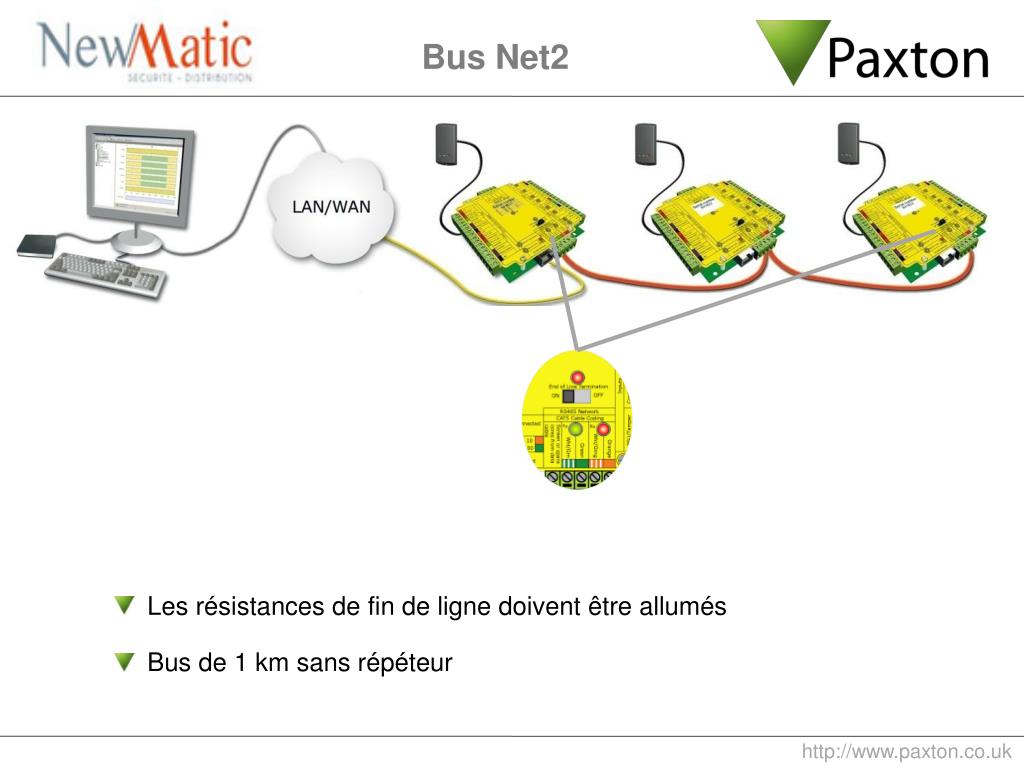

Bus net2

Bus Net2

  • Les résistances de fin de ligne doivent être allumés

  • Bus de 1 km sans répéteur

http://www.paxton.co.uk

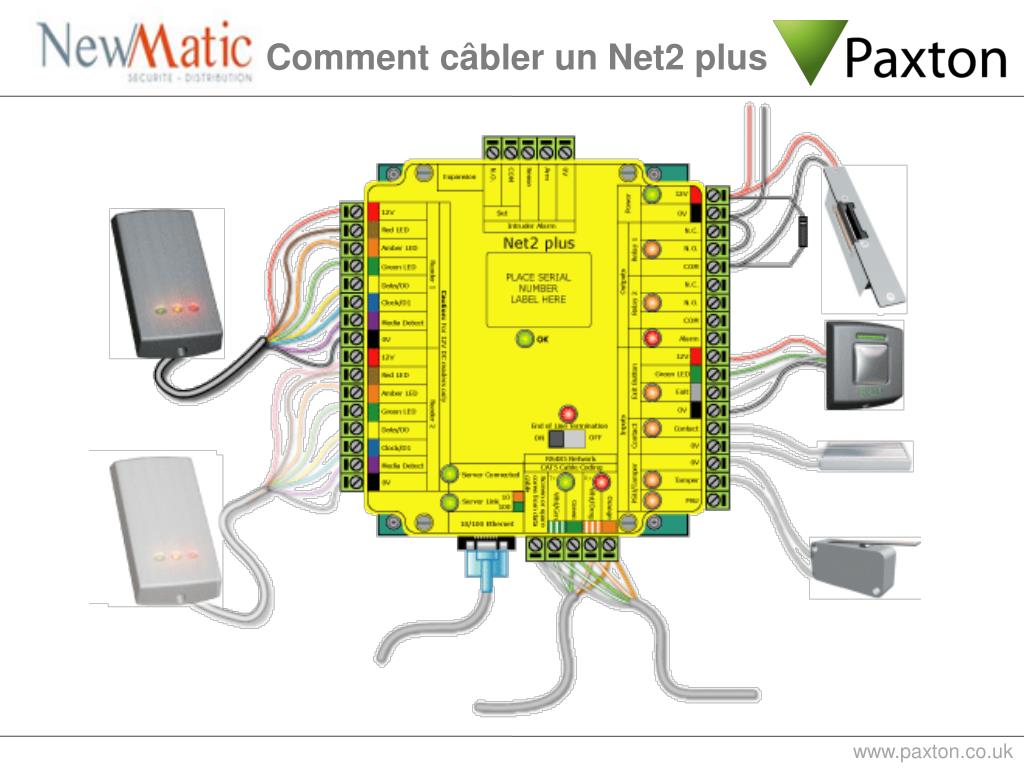

Comment c bler un net2 plus

Comment câbler un Net2 plus

www.paxton.co.uk

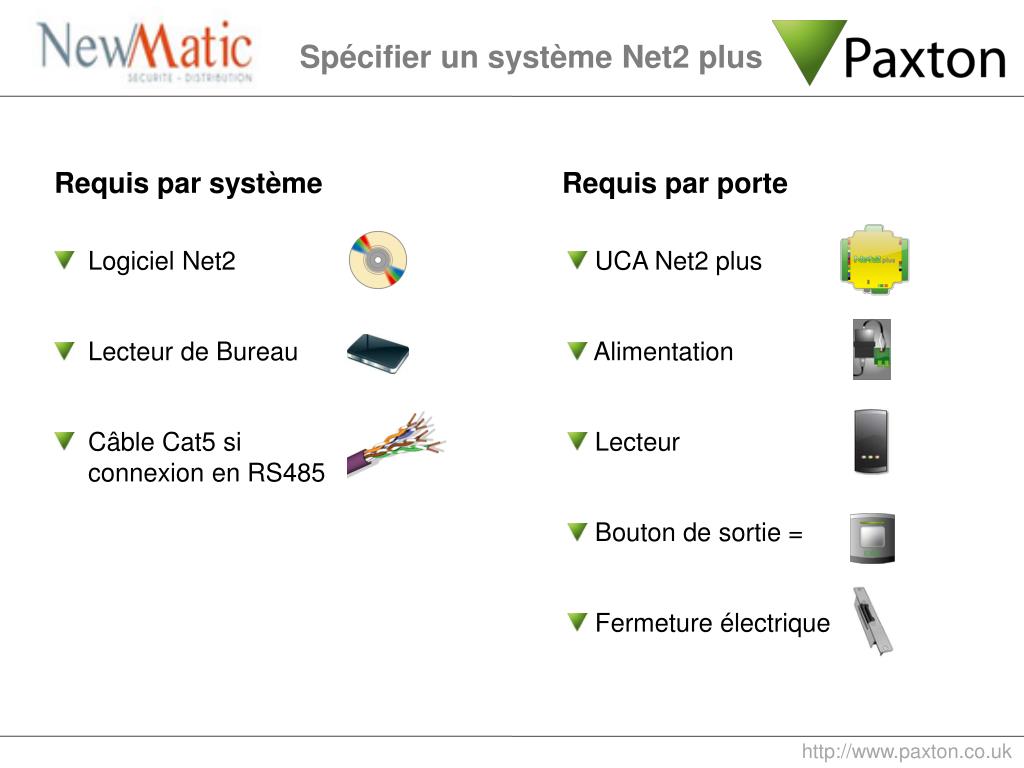

Sp cifier un syst me net2 plus

Requis par système

Requis par porte

Spécifier un système Net2 plus

  • Logiciel Net2

  • Lecteur de Bureau

  • Câble Cat5 si connexion en RS485

  • UCA Net2 plus

  • Alimentation

  • Lecteur

  • Bouton de sortie =

  • Fermeture électrique

http://www.paxton.co.uk

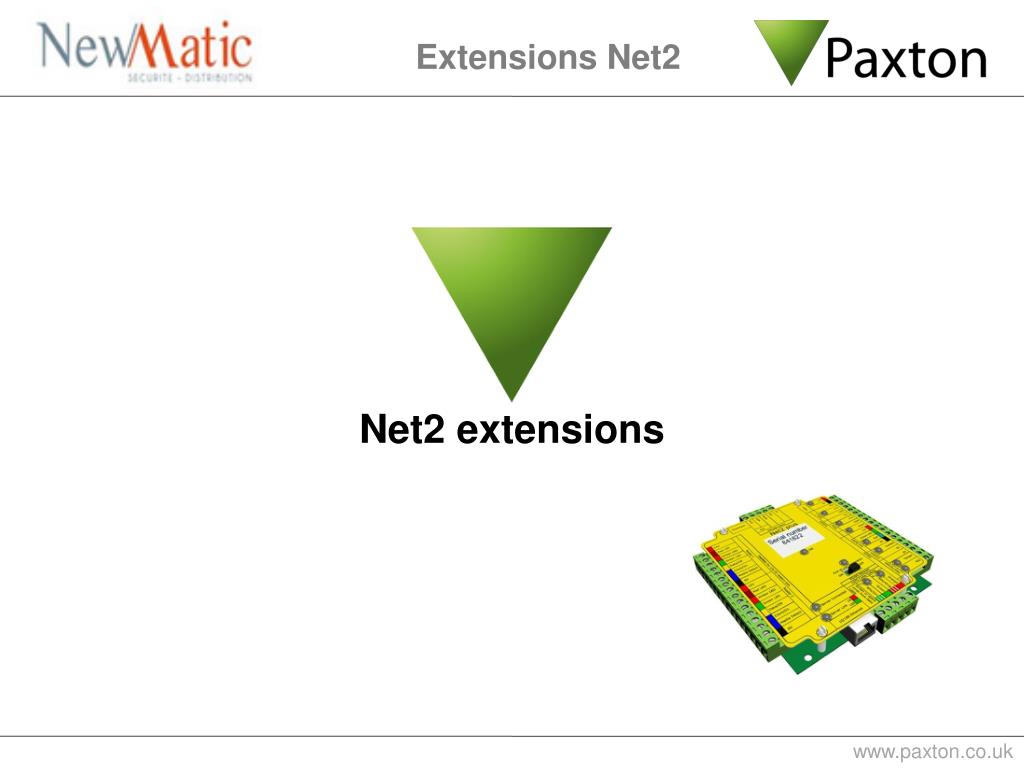

Extensions net2

Extensions Net2

Net2 extensions

www.paxton.co.uk


Mains libres

  • Installation simple sur la plupart des lecteurs Paxton dans un 2ème temps

  • La carte Mains Libres permet d’obtenir de meilleures portées.

  • Portée de jusqu’à 2m50 avec badge porte- clé Mains Libres

  • Parfait pour les portes automatiques

Mains Libres

http://www.paxton.co.uk


Lecteur longue distance

  • Parfait pour les applications parking

  • Uneportéepouvantatteindre 5m avec le badge porte-clé Mains Libres

  • Contientl’interface mains libres et le lecteur tout en un appareil.

Lecteur Longue Distance

http://www.paxton.co.uk


Paxton

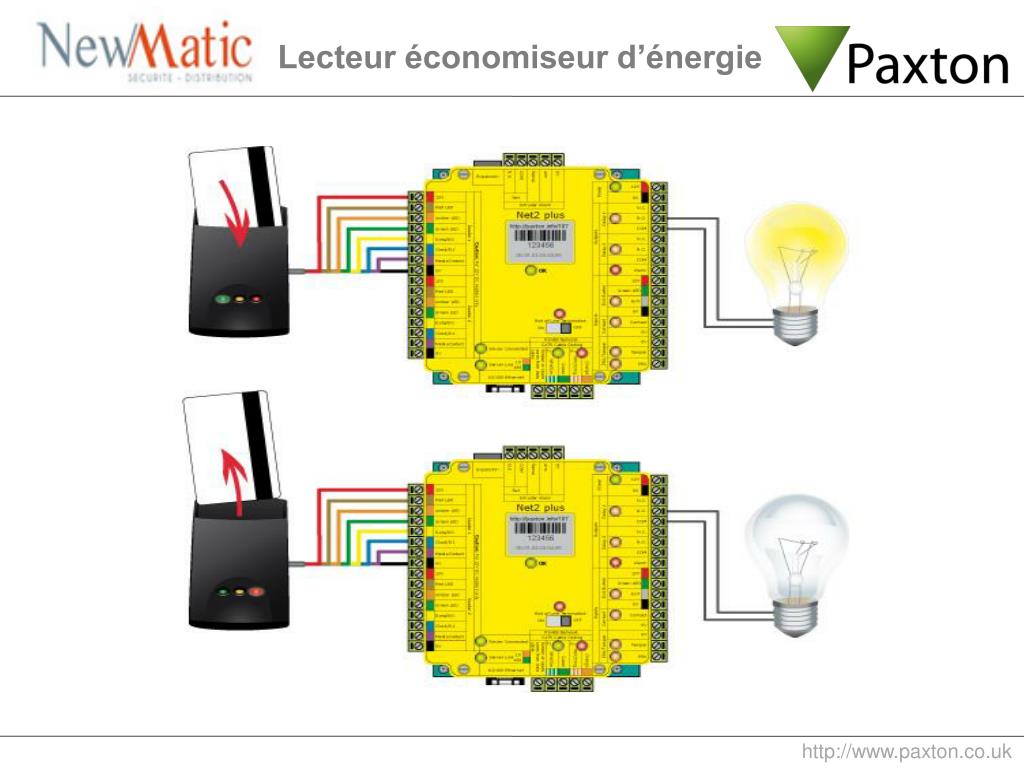

Lecteur économiseur d’énergie

http://www.paxton.co.uk


Cartes e s

  • Intégration avec d’autres services du bâtiment.

  • Utiliser des cartes E/S Net2 pour contrôler les ascenseurs, le chauffage, les lumières etc.

  • Envoyer des e-mails ou des SMS automatiquement.

  • Lancer un son sur le PC pour alerter l’utilisateur.

Cartes E/S

http://www.paxton.co.uk

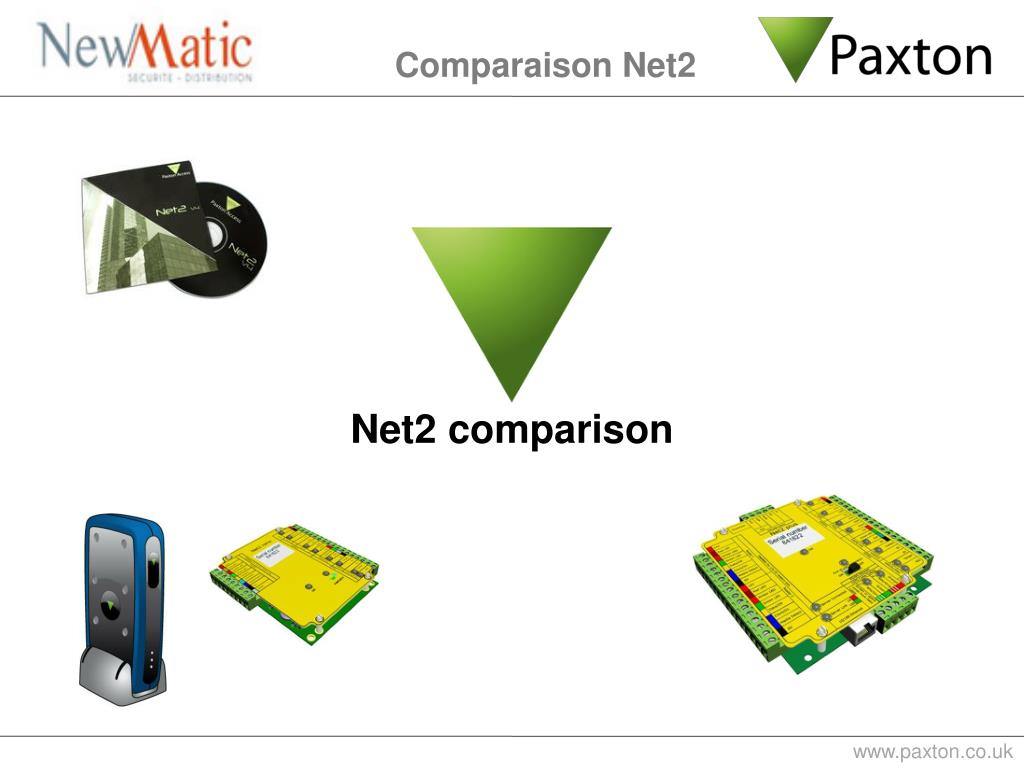

Comparaison net2

Comparaison Net2

Net2 comparison

www.paxton.co.uk


Paxton

Exercice de configuration Net2

www.paxton.co.uk


Paxton

Merci pour votre attention!!!!
