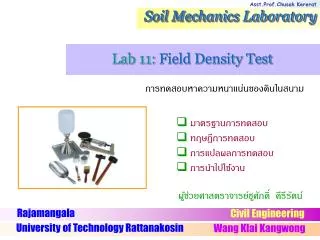

Soil Mechanics Laboratory

Lab 11: Field Density Test

การทดสอบหาความหนาแน่นของดินในสนาม

  • มาตรฐานการทดสอบ

  • ทฤษฎีการทดสอบ

  • การแปลผลการทดสอบ

  • การนำไปใช้งาน

ผู้ช่วยศาสตราจารย์ชูศักดิ์ คีรีรัตน์

Rajamangala

Civil Engineering

University of Technology Rattanakosin

Wang Klai Kangwong


มาตรฐานการทดสอบทางวิศวกรรมปฐพีมาตรฐานการทดสอบทางวิศวกรรมปฐพี

ASTM D 1556-00 Test Method for Density and Unit Weight of Soil

in Place by the Sand Cone Method.

ASTM D 4914-99 Test Methods for Density of Soil and Rock in

Place by the Sand Replacement Method in a Test Pit.

ASTM D 5030-89 Test Method for Density of Soil and Rock in Place

by the Water Replacement Method in a Test Pit.

ASTM D 5195-91 Test Methods for Density of Soil and Rock in-Place

at Depths below the Surface by Nuclear Methods.


ทฤษฎีการทดสอบมาตรฐานการทดสอบทางวิศวกรรมปฐพี

การวัดความหนาแน่นของดินในสนาม เป็นวิธีการตรวจสอบความหนาแน่นแห้งของดินบดอัดในสถานที่ก่อสร้าง เพื่อควบคุมคุณสมบัติดินให้ได้ตามข้อกำหนดในการบดอัดของการก่อสร้างนั้นๆ ซึ่งได้จากการคำนวณตามสมการ ดังนี้


ทฤษฎีการทดสอบมาตรฐานการทดสอบทางวิศวกรรมปฐพี

แผนผังขั้นตอนการทดสอบในงานก่อสร้าง ดินคันทางหรือถนน หรือเขื่อนดิน


ทฤษฎีการทดสอบมาตรฐานการทดสอบทางวิศวกรรมปฐพี

การวัดค่าความหนาแน่นและ/หรือปริมาณความชื้นของดินบดอัดในสนาม สามารถทดสอบได้ตามวิธีการ ดังนี้

  • การทดสอบแบบทำลายโครงสร้าง (Destructive Methods)

    • การทดสอบแบบใช้กรวยทราย

    • การทดสอบแบบใช้ลูกโป่งยาง

    • การทดสอบแบบแทนที่ด้วยน้ำหรือน้ำมัน

  • การทดสอบแบบไม่ทำลายโครงสร้าง (Nondestructive Methods)

    • การทดสอบแบบนิวเคลียร์

    • การทดสอบแบบใช้เครื่องมือแท่งเหล็กกดดิน


ทฤษฎีการทดสอบมาตรฐานการทดสอบทางวิศวกรรมปฐพี

  • การทดสอบแบบทำลายโครงสร้าง (Destructive Methods)

    • การทดสอบแบบใช้กรวยทราย (Sand Cone Method)


ทฤษฎีการทดสอบมาตรฐานการทดสอบทางวิศวกรรมปฐพี

  • การทดสอบแบบใช้ลูกโป่งยาง (Rubber Balloon Method)


ทฤษฎีการทดสอบมาตรฐานการทดสอบทางวิศวกรรมปฐพี

  • การทดสอบแบบแทนที่ด้วยน้ำหรือน้ำมัน (Water or Oil Displacement Method)

แทนที่ด้วยน้ำมัน

แทนที่ด้วยน้ำ


ทฤษฎีการทดสอบมาตรฐานการทดสอบทางวิศวกรรมปฐพี

  • การทดสอบแบบไม่ทำลายโครงสร้าง (Nondestructive Methods)

    • การทดสอบแบบนิวเคลียร์ (Nuclear Method)

Moisture Content

Neutron

Density

Gamma Ray


ทฤษฎีการทดสอบมาตรฐานการทดสอบทางวิศวกรรมปฐพี

  • การทดสอบแบบใช้เครื่องมือแท่งเหล็กกดดิน (Proctor Needle Method)


ทฤษฎีการทดสอบมาตรฐานการทดสอบทางวิศวกรรมปฐพี

การทดสอบดินสำหรับงานก่อสร้างถนน

: Material Selection

: Laboratory Compaction

- Gradation

- Specific Gravity

- Density

- Atterberg’s Limits

- Moister Content

: Field Compaction

- Standard Proctor Test

- Modified Proctor Test

- Maximum Index Density

- Minimum Index Density

- Sand Cone Method

- Rubber Balloon Method

- Nuclear Density Method

- Water Replacement Method


การแปลผลการทดสอบความหนาแน่นของดินในสนามการแปลผลการทดสอบความหนาแน่นของดินในสนาม

การหาน้ำหนักทรายในกรวย

ชั่งน้ำหนักกรวยพร้อมขวดและทราย แล้วนำไปวางบนแผ่นรอง เปิดวาล์วให้ทรายไหลอย่างอิสระ

เมื่อทรายหยุดไหลนำทรายที่เหลือและขวดไปชั่ง เพื่อหาน้ำหนักทรายในกรวย

ทรายที่ใช้ในการทดสอบคือ Ottawa Sand หรือ ทรายที่ร่อนผ่านตะแกรงเบอร์ 20 ค้างเบอร์ 40


การแปลผลการทดสอบความหนาแน่นของดินในสนามการแปลผลการทดสอบความหนาแน่นของดินในสนาม

การหาความหนาแน่นของทรายที่ใช้ในการทดสอบ

นำกรวยพร้อมขวดและทรายมาวางบนโมลเปิดวาล์วให้ทรายไหลโดยอิสระ เมื่อทรายหยุดไหลปาด

ให้เสมอขอบโมล

ทำความสะอาดโมล แล้วนำไปชั่งน้ำหนักเพื่อหาความหนาแน่นของทราย

เตรียมโมล Modified วัดขนาดและชั่งน้ำหนัก

ทรายที่ใช้ต้องไม่มีเศษดินปะปน ถ้ามีต้องทำความสะอาดทรายและร่อนใหม่


การแปลผลการทดสอบความหนาแน่นของดินในสนามการแปลผลการทดสอบความหนาแน่นของดินในสนาม

ขั้นตอนการทดสอบ

ชั่งน้ำหนักกรวยพร้อมขวดและทราย

เจาะดินด้วยสกัดให้เป็นหลุมขนาดเท่ากับรูตรงกลางแผ่นรองลึก 10 ซม.

เลือกพื้นที่ทดสอบ แล้วนำแผ่นรองไปวาง

วางกรวยทรายบนปากหลุมเปิดวาล์วให้ทรายไหลลงในหลุม

เก็บทรายในหลุมเพื่อนำไปใช้ต่อไป

เมื่อทรายหยุดไหล นำกรวยทรายที่เหลือไปชั่งน้ำหนัก

นำดินที่ขุดออกจากหลุมไปชั่งน้ำหนัก


การแปลผลการทดสอบความหนาแน่นของดินในสนามการแปลผลการทดสอบความหนาแน่นของดินในสนาม

ปริมาตรของหลุมและปริมาณตัวอย่างดินที่จะนำไปหาปริมาณความชื้นที่เหมาะสมในการทดสอบ


การแปลผลการทดสอบความหนาแน่นของดินในสนามการแปลผลการทดสอบความหนาแน่นของดินในสนาม


การแปลผลการทดสอบความหนาแน่นของดินในสนามการแปลผลการทดสอบความหนาแน่นของดินในสนาม

ข้อเสนอแนะ

  • แผ่นฐานที่วางบนพื้นทดสอบต้องไม่ให้เคลื่อนตัวได้

  • ต้องเก็บทรายที่เทลงครั้งแรกออกจากผิวหน้าทดสอบให้หมด

  • ขณะทดสอบต้องไม่ให้ขวดทรายกระทบกระเทือน

  • ต้องหาค่าความหนาแน่นแห้งของทรายอย่างน้อยสัปดาห์ละ 1 ครั้ง

  • ทรายที่ให้ทดสอบต้องสะอาดและแห้ง

  • ต้องปิดวาล์วก่อนคว่ำขวดทรายทุกครั้ง

  • ในขณะที่เคลื่อนย้ายเครื่องมือ ให้อุ้มขวดโดยตรงหรือทำที่หิ้วขวดเพราะกรวยมักจะขาดตรงบริเวณวาล์วถ้าจับหิ้วที่กรวย


การนำไปใช้งานการแปลผลการทดสอบความหนาแน่นของดินในสนาม

ใช้เป็นข้อกำหนดในการบดอัด สำหรับการก่อสร้าง ถนน สนามบิน และเขื่อนซึ่งสามารถพิจารณาได้จาก

  • ค่าการบดอัดสัมพัทธ์ (Relative Compaction)

    หรือ เปอร์เซ็นต์การบดอัด (Percent Compaction)

  • ค่าความหนาแน่นสัมพัทธ์ (Relative Density)


การนำไปใช้งานการแปลผลการทดสอบความหนาแน่นของดินในสนาม

ความสัมพันธ์ระหว่างความหนาแน่นสัมพัทธ์กับค่าการบดอัดสัมพัทธ์

สำหรับดินไม่เชื่อมแน่น

(กรวด, ทรายและ ดินตะกอน)

สำหรับดินเชื่อมแน่น (ดินเหนียว)


การนำไปใช้งานการแปลผลการทดสอบความหนาแน่นของดินในสนาม

ความสัมพันธ์ระหว่างความหนาแน่นสัมพัทธ์ต่อความหนาแน่นแห้งเปรียบเทียบกับค่าเปอร์เซ็นต์การบดอัด


การนำไปใช้งานการแปลผลการทดสอบความหนาแน่นของดินในสนาม

จำแนกความแน่นของดินไม่เชื่อมแน่นตามค่าความหนาแน่นสัมพัทธ์


การนำไปใช้งานการแปลผลการทดสอบความหนาแน่นของดินในสนาม

2. ใช้เป็นข้อกำหนดสำหรับควบคุมความหนาแน่นในการบดอัด


การนำไปใช้งานการแปลผลการทดสอบความหนาแน่นของดินในสนาม

3. ใช้เป็นข้อกำหนดสำหรับงานทางด้านวิศวกรรมต่างๆ


การนำไปใช้งานการแปลผลการทดสอบความหนาแน่นของดินในสนาม

  • ก่อสร้าง ทางวิ่งสนามบิน กำหนดไม่ต่ำกว่า 95 – 100 % Modified AASSTO

  • ก่อสร้างถนนย่อย กำหนดไม่ต่ำกว่า 85 – 90 % Modified AASSTO

  • ก่อสร้างถนนภายในบ้าน, โรงรถ กำหนดไม่ต่ำกว่า 90 – 95 % Standard AASSTO

  • ก่อสร้างเขื่อนดิน กำหนดไม่ต่ำกว่า 95 – 100 % Standard AASSTO

  • บดอัดเป็นฐานของสิ่งก่อสร้างทั่วไป กำหนดไม่ต่ำกว่า 95 – 100 % Standard AASSTO
