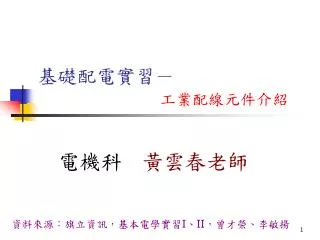

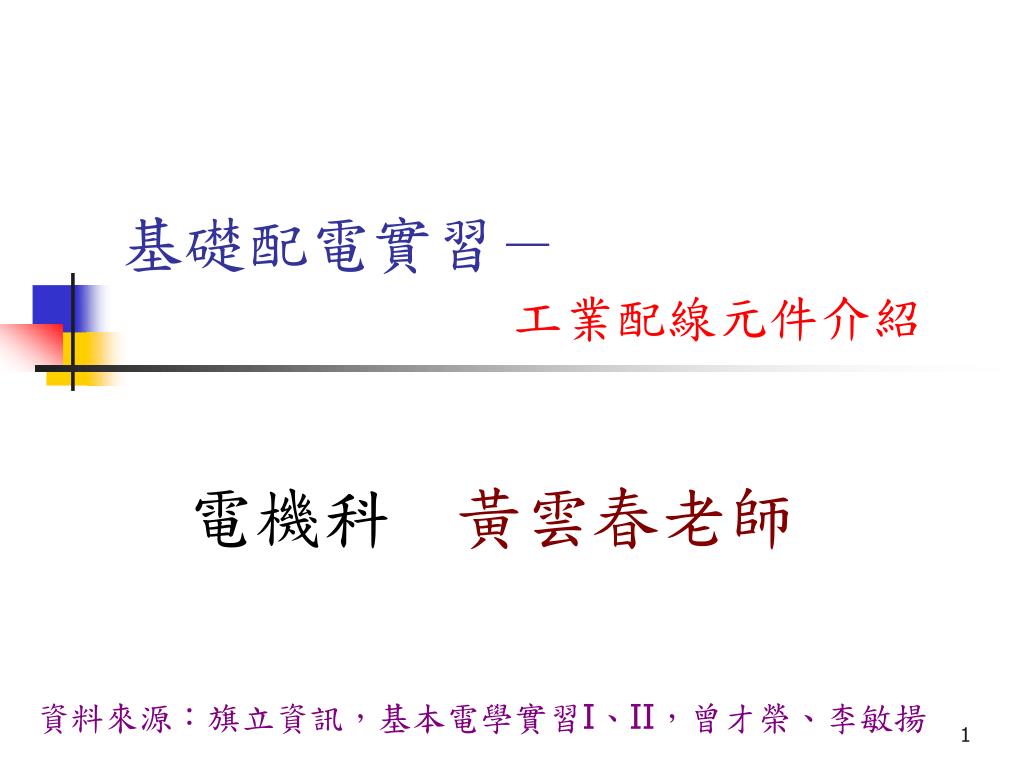

  1. 基礎配電實習－工業配線元件介紹 電機科 黃雲春老師 資料來源：旗立資訊，基本電學實習I、II，曾才榮、李敏揚

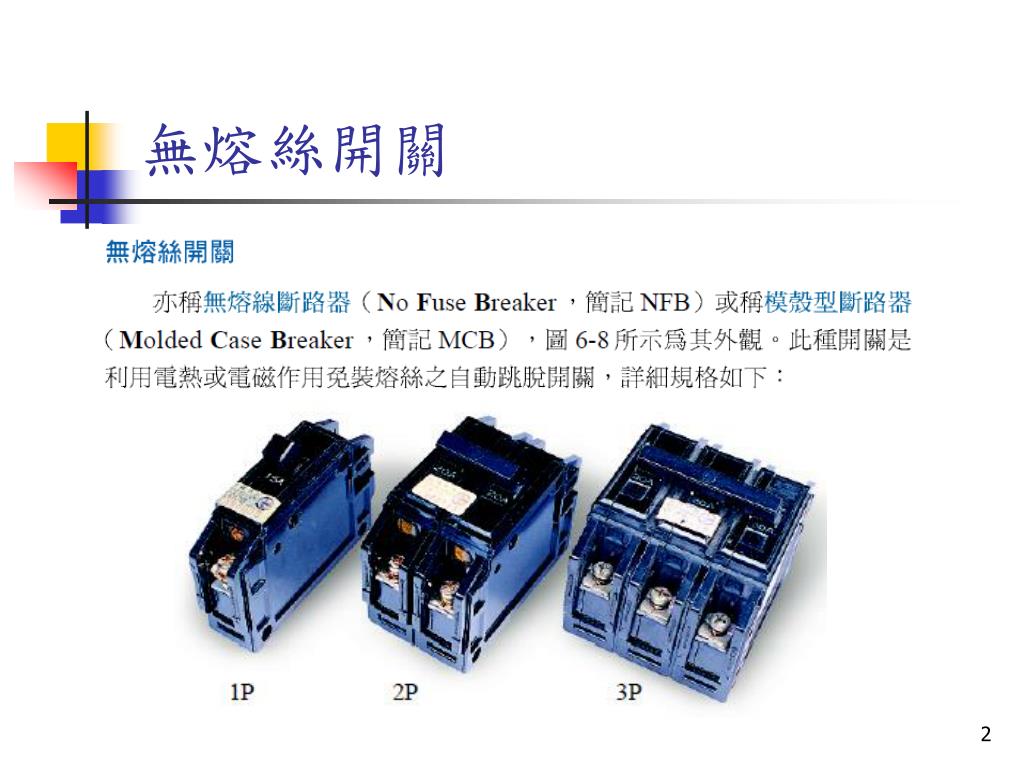

  2. 無熔絲開關

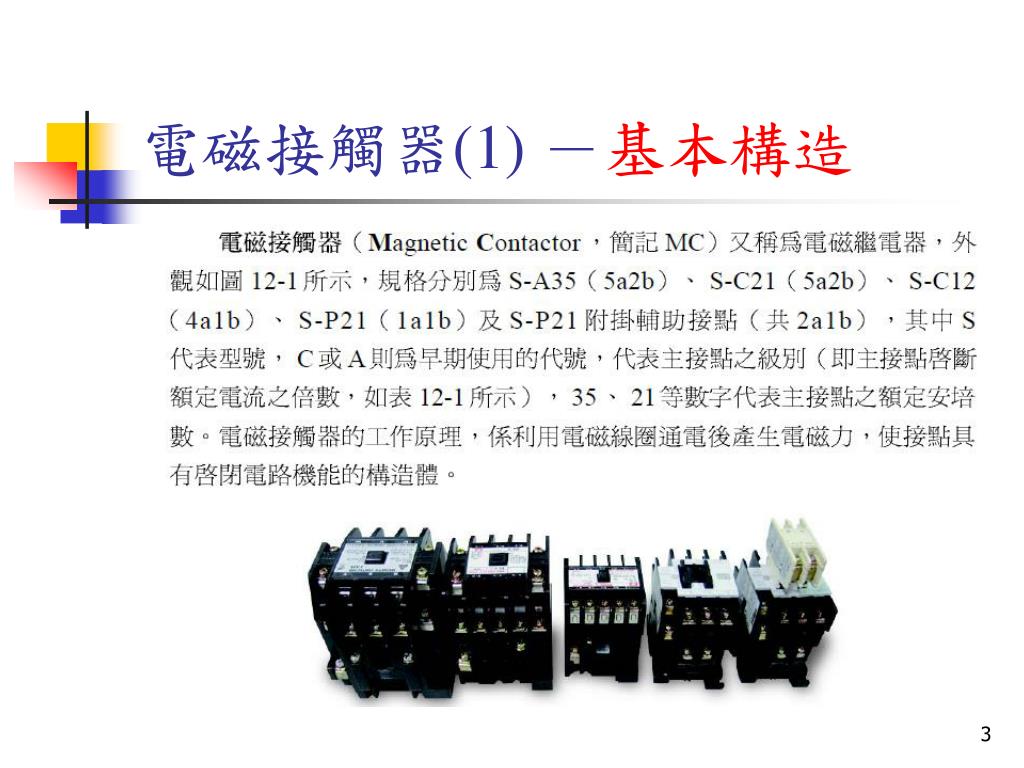

  3. 電磁接觸器(1) －基本構造

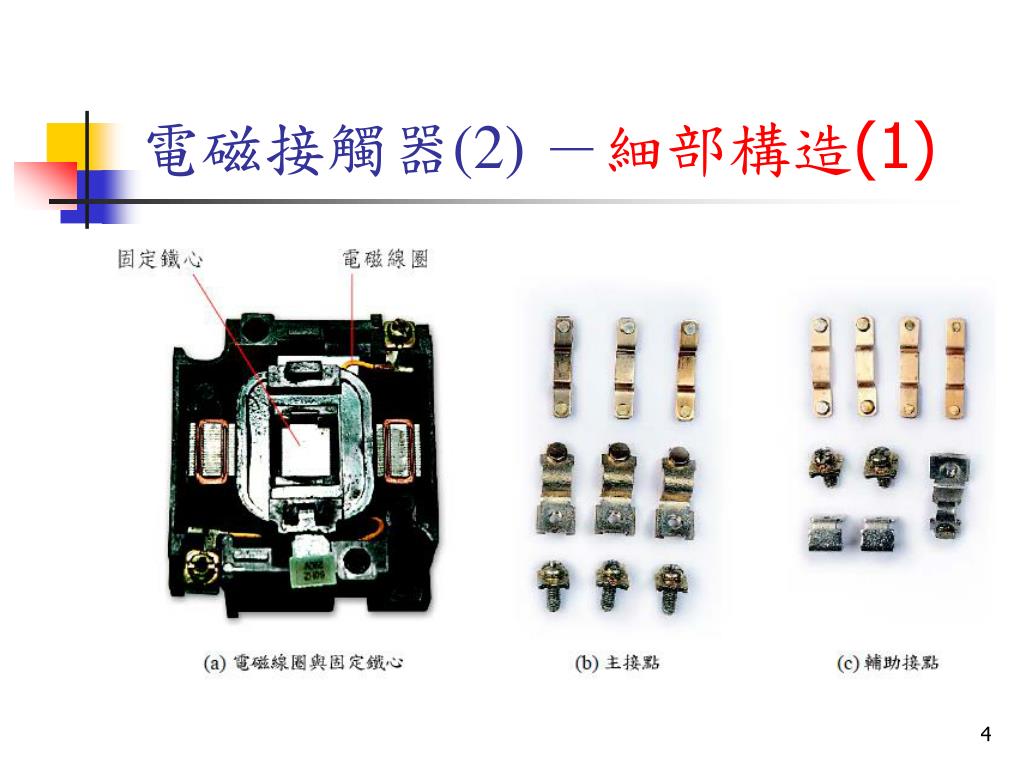

  4. 電磁接觸器(2) －細部構造(1)

  5. 電磁接觸器(3) －細部構造(2)

  6. 電磁接觸器(4) －電磁線圈及固定鐵心的動作原理

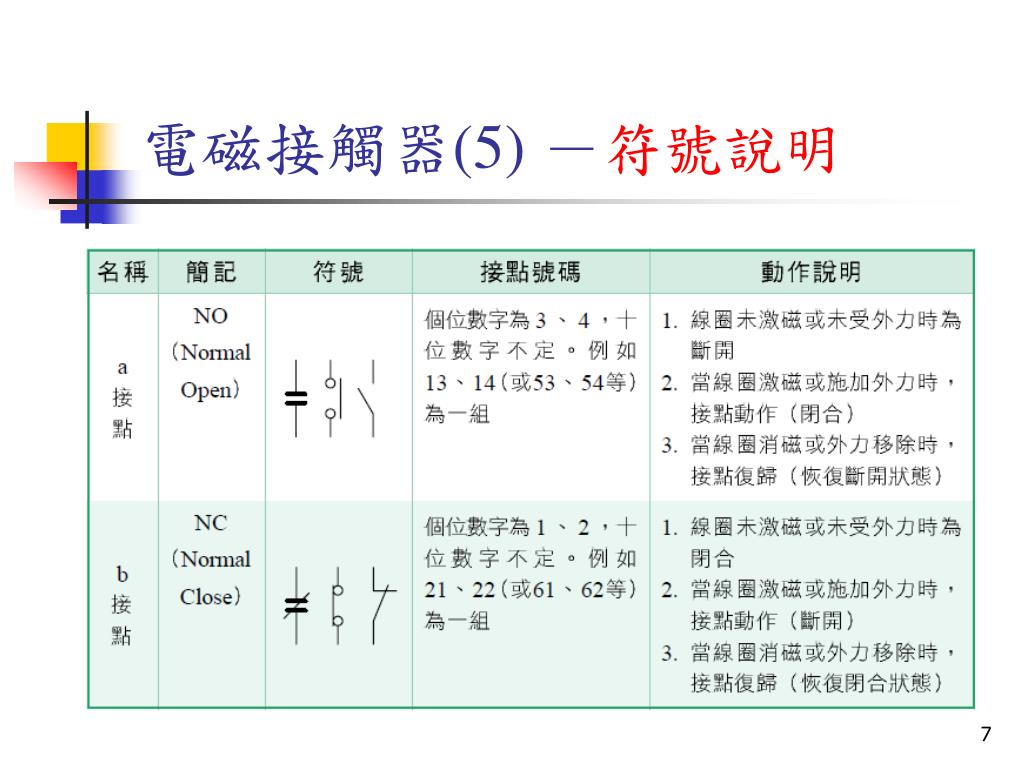

  7. 電磁接觸器(5) －符號說明

  8. 電磁接觸器(6) －歐規說明

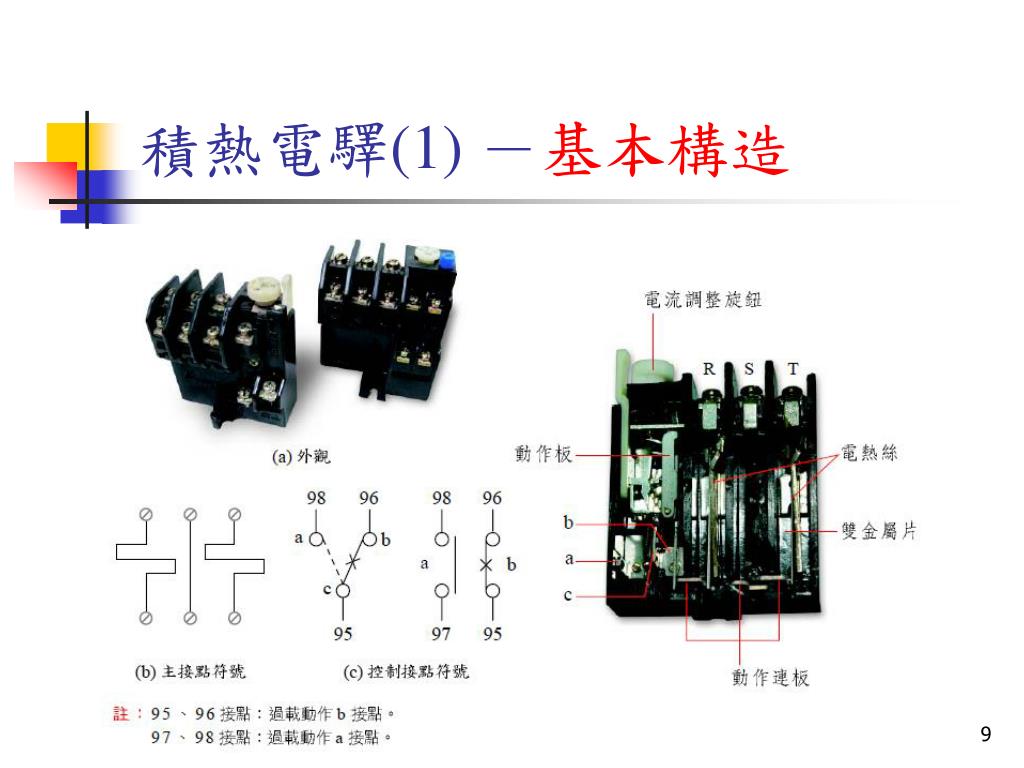

  9. 積熱電驛(1) －基本構造

  10. 積熱電驛(2) －動作說明

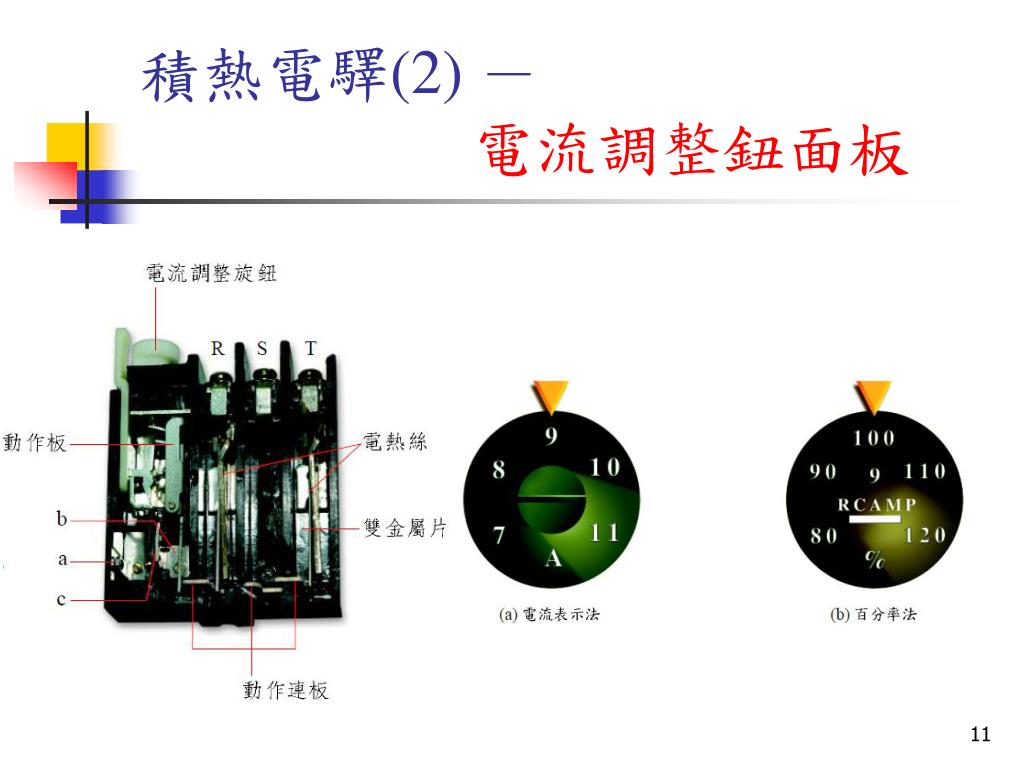

  11. 積熱電驛(2) －電流調整鈕面板

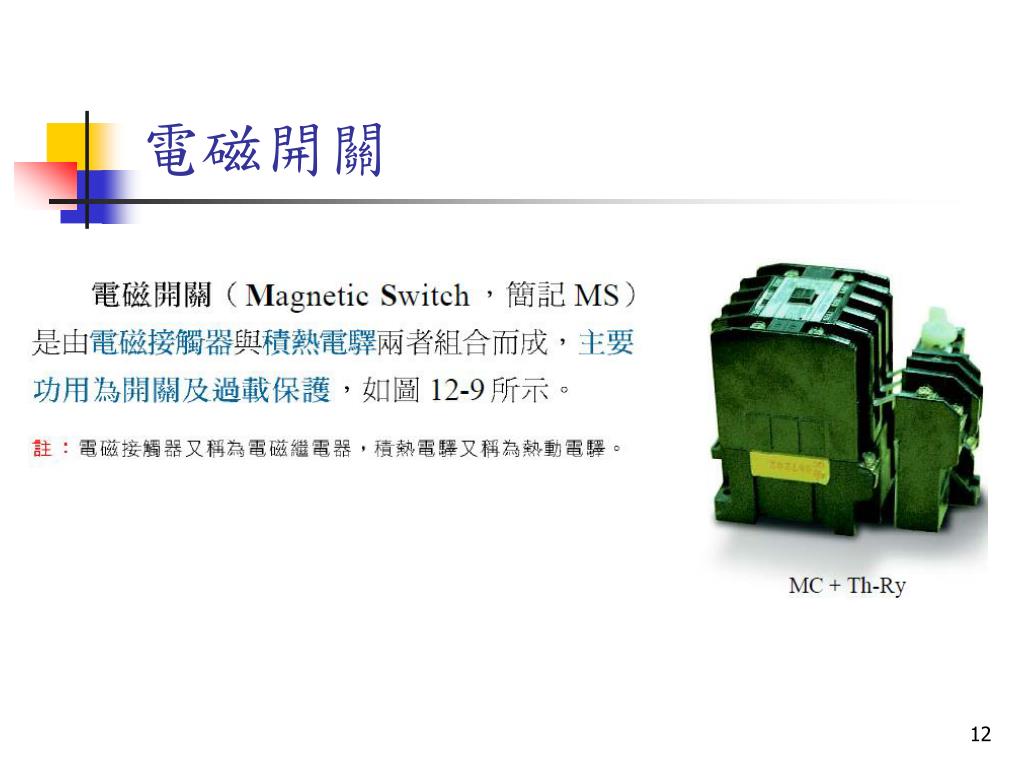

  12. 電磁開關

  13. 控制開關(1) －基本構造

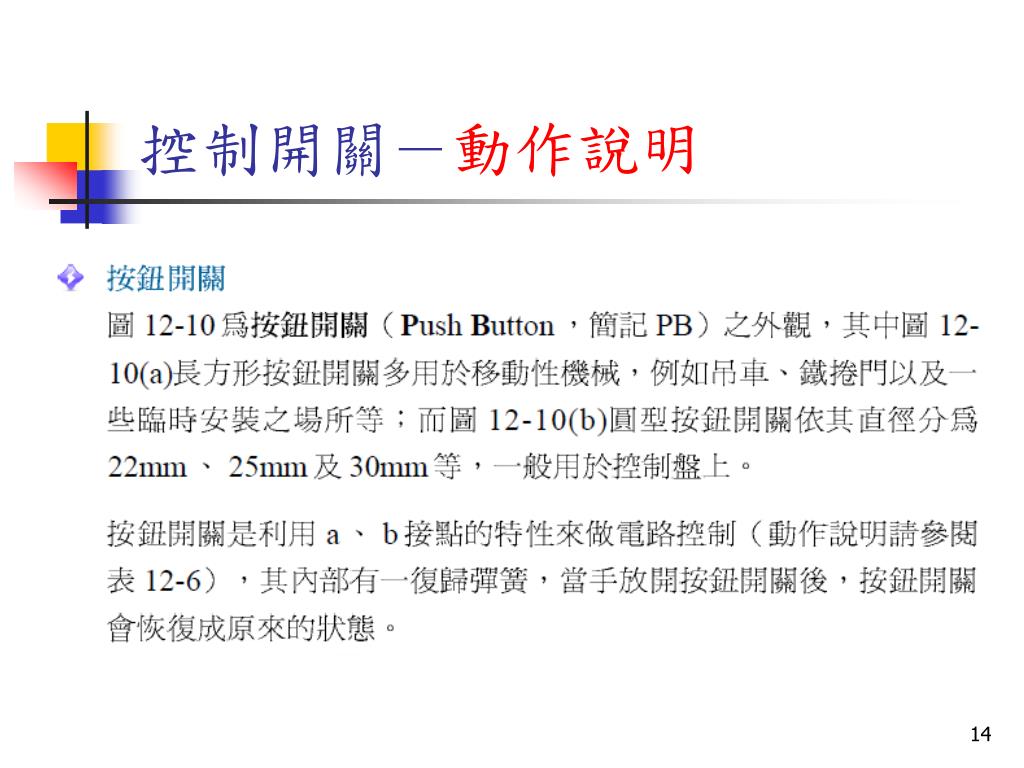

  14. 控制開關－動作說明

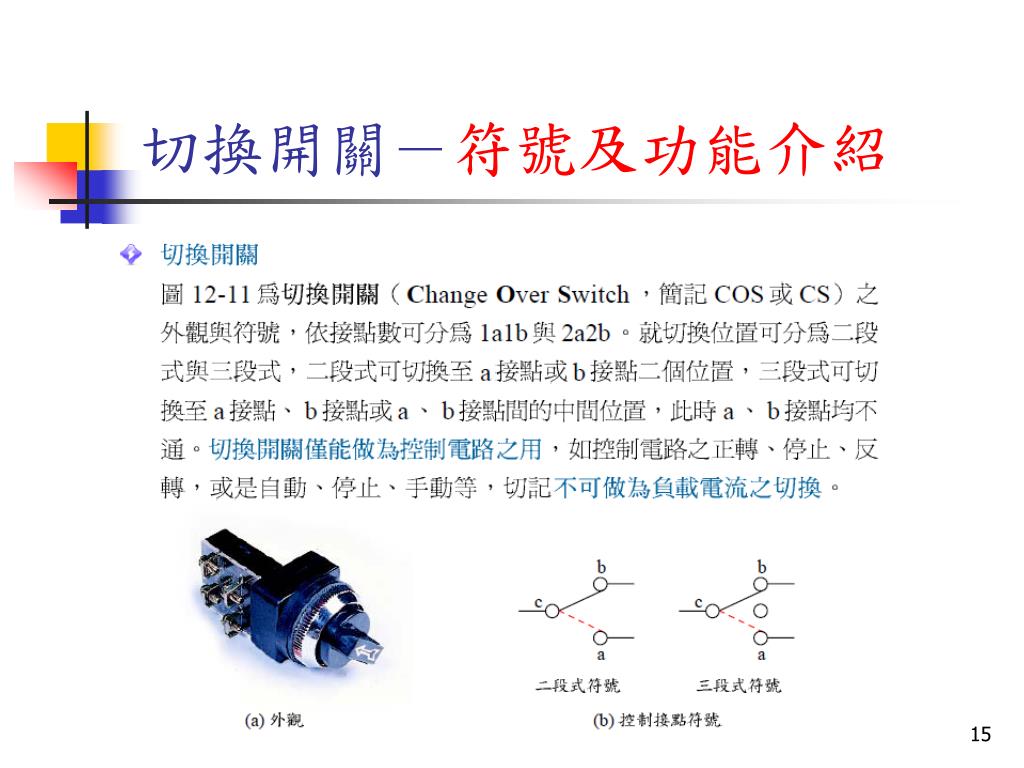

  15. 切換開關－符號及功能介紹

  16. 指示燈(1)－圖形及符號

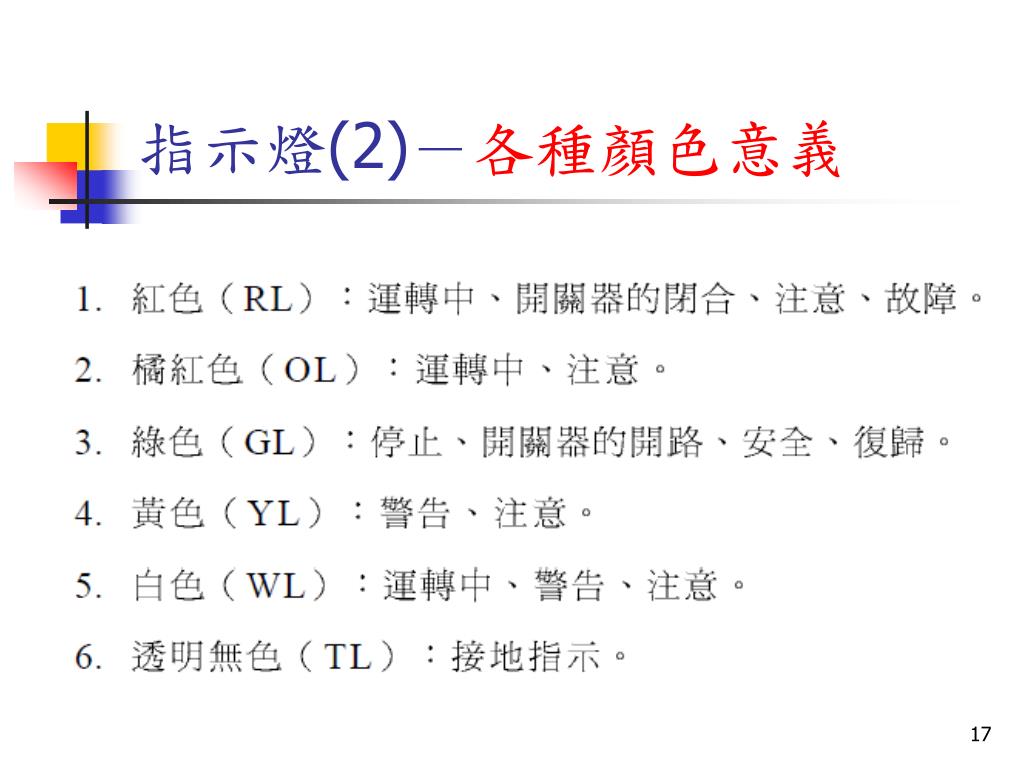

  17. 指示燈(2)－各種顏色意義

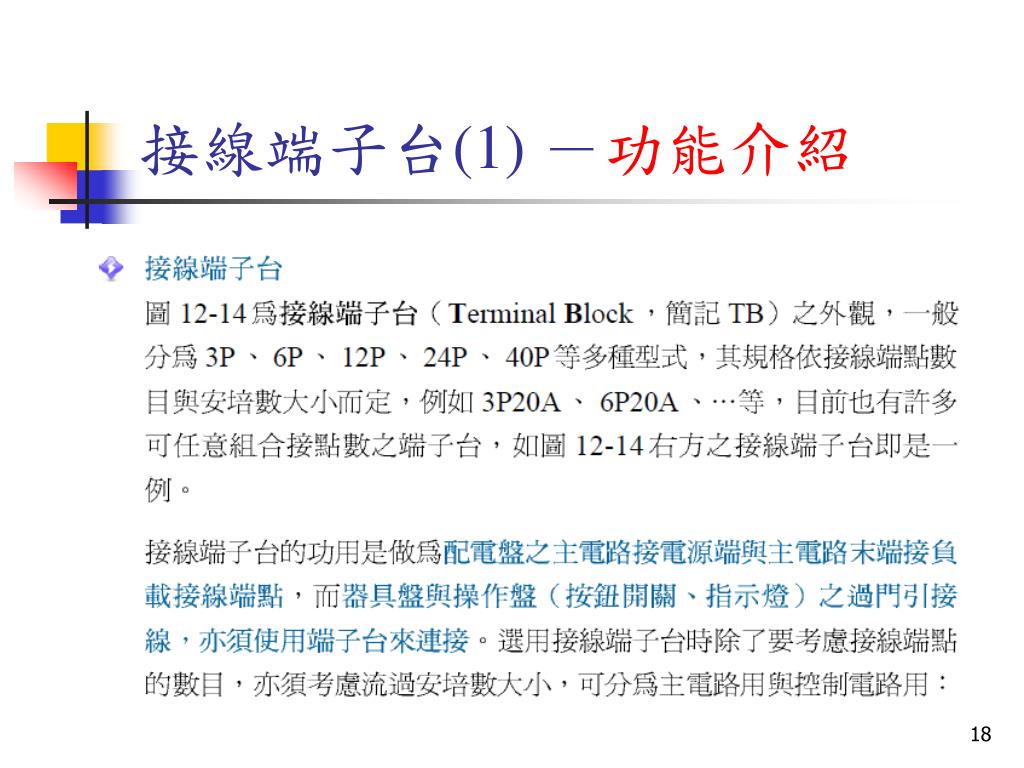

  18. 接線端子台(1) －功能介紹

  19. 接線端子台(2) －外觀及細部

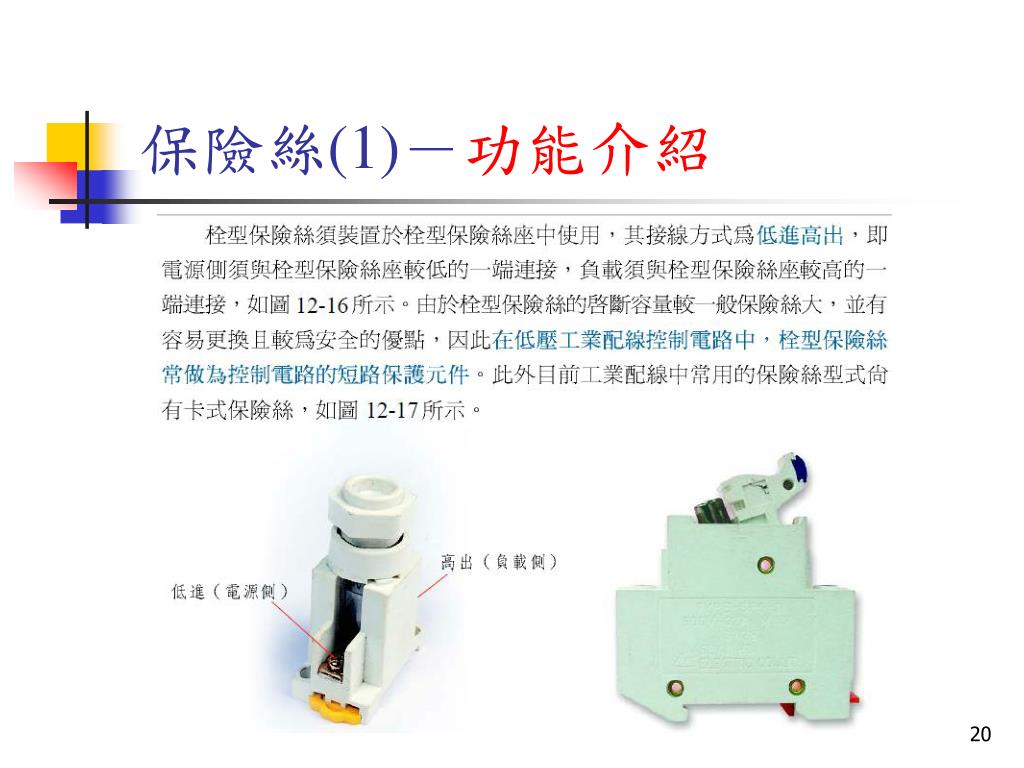

  20. 保險絲(1)－功能介紹

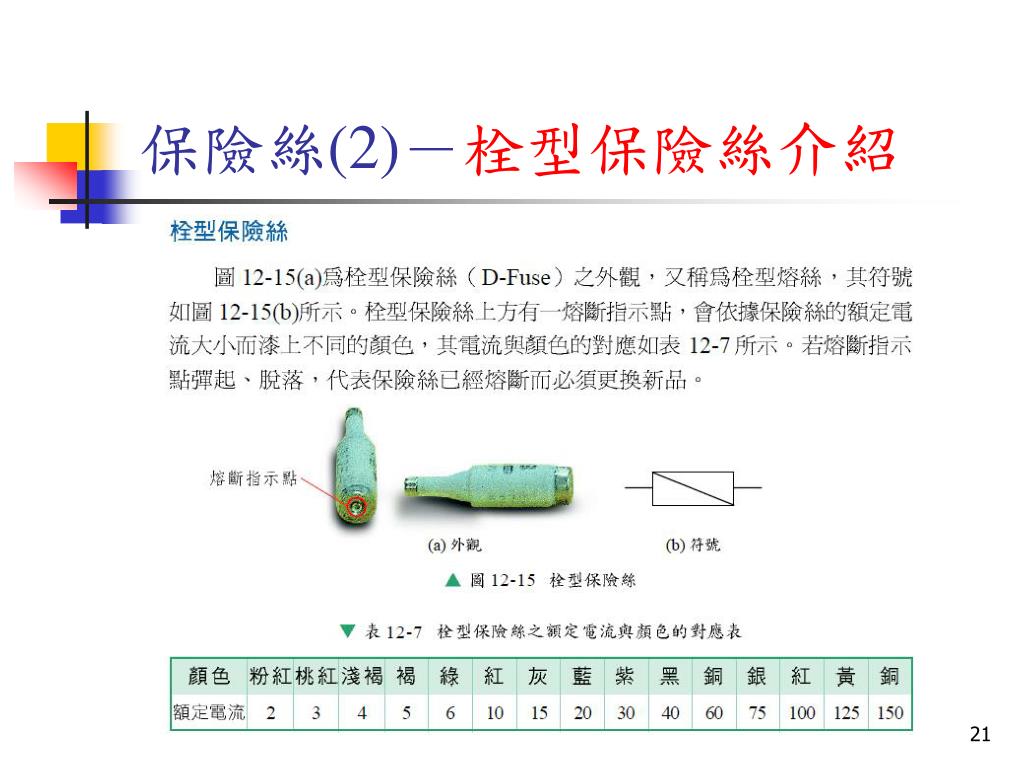

  21. 保險絲(2)－栓型保險絲介紹

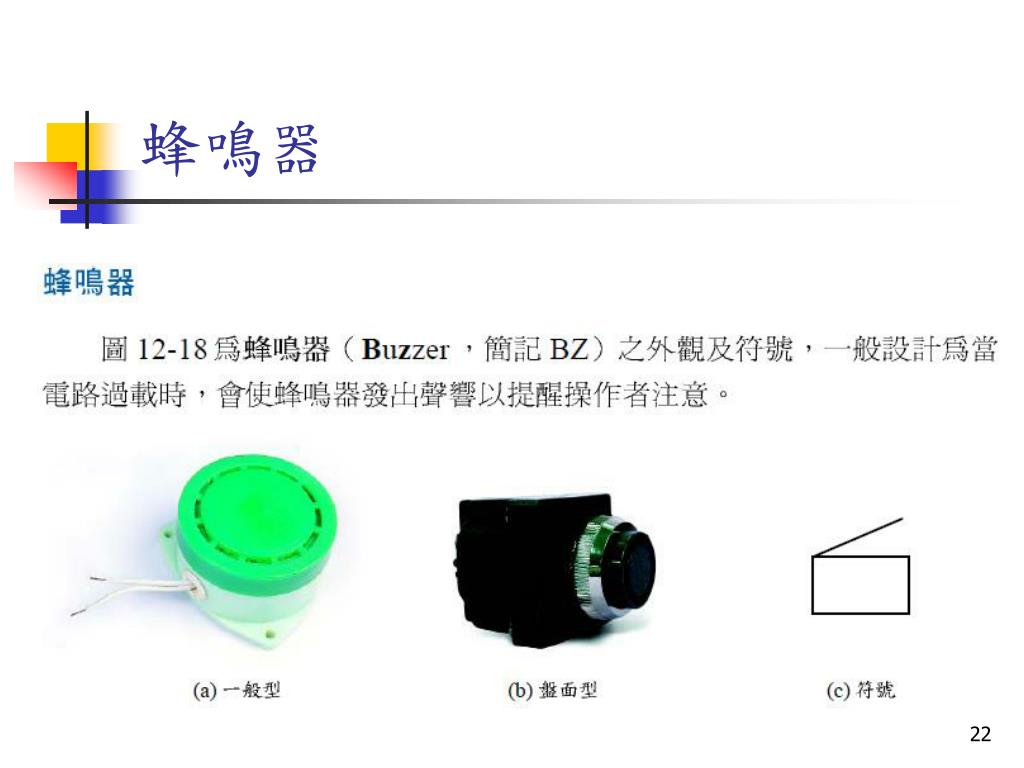

  22. 蜂鳴器

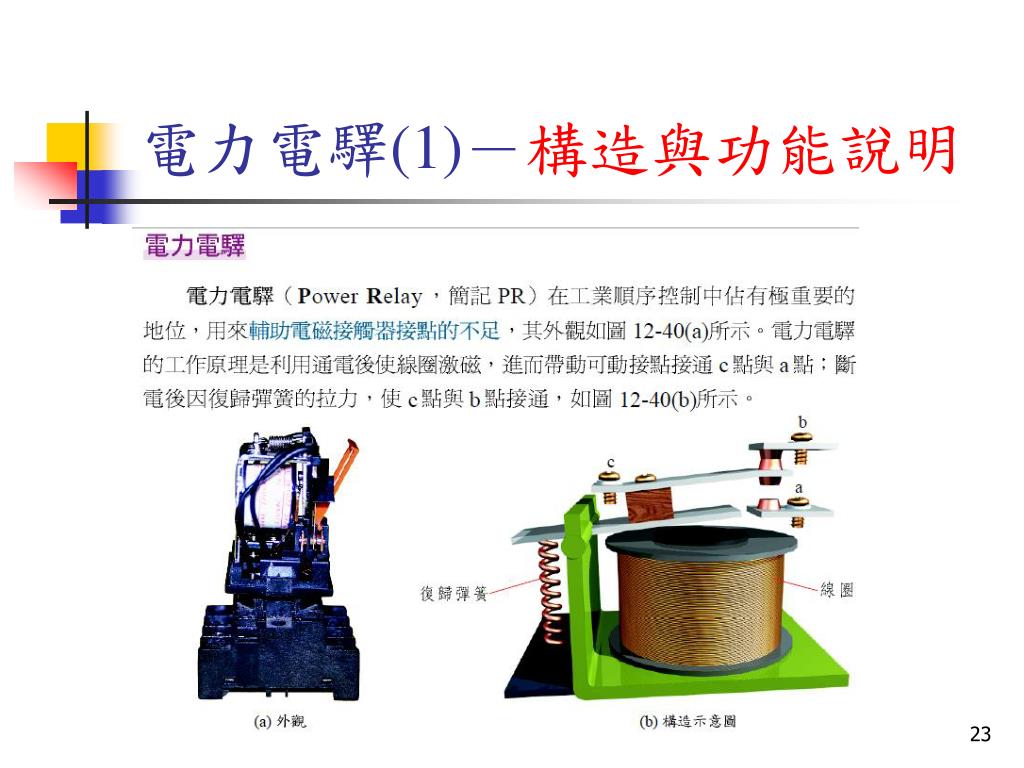

  23. 電力電驛(1)－構造與功能說明

  24. 電力電驛(2)－外觀及種類說明

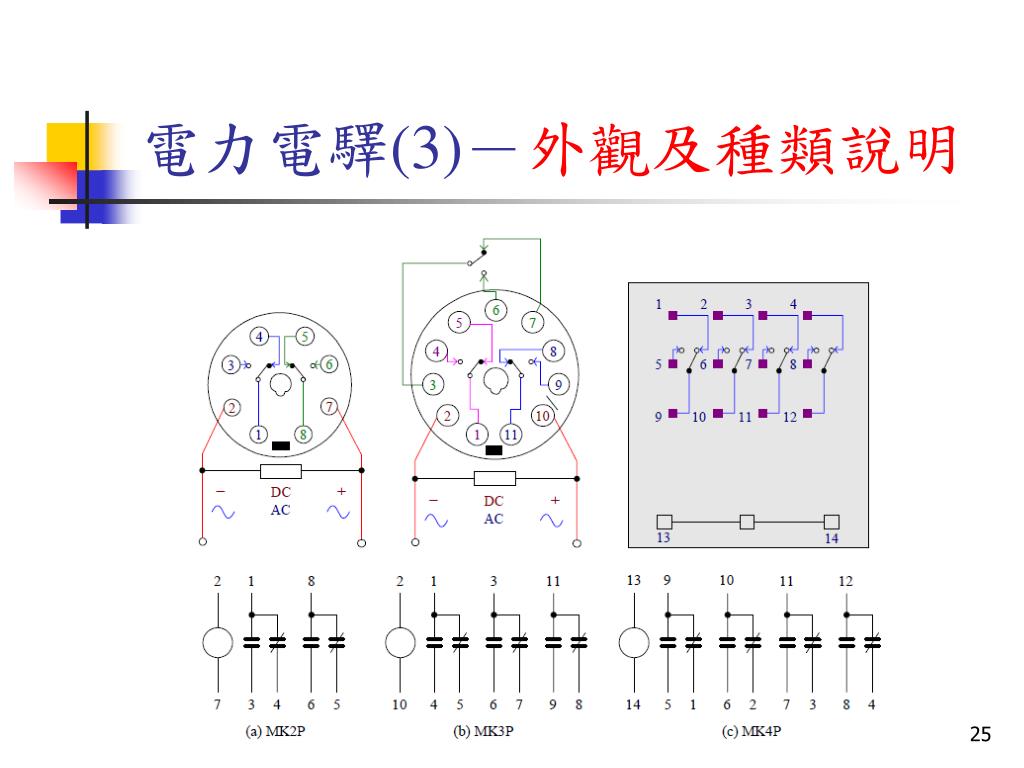

  25. 電力電驛(3)－外觀及種類說明

  26. 電力電驛(4)－接腳號碼及擺置方向

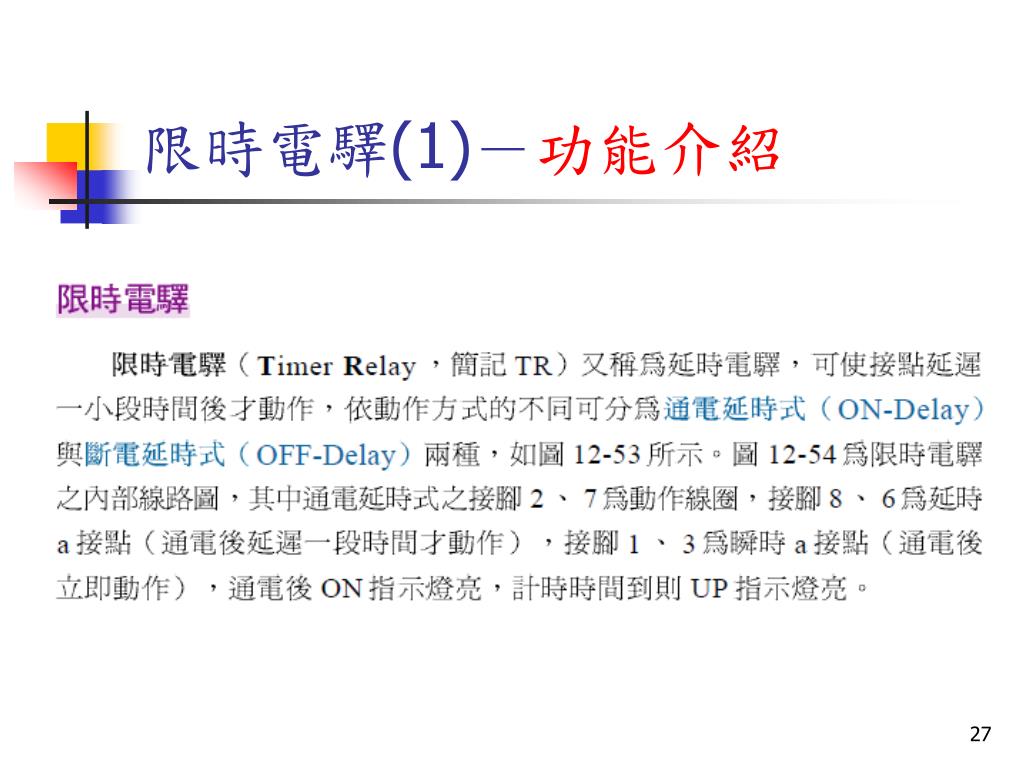

  27. 限時電驛(1)－功能介紹

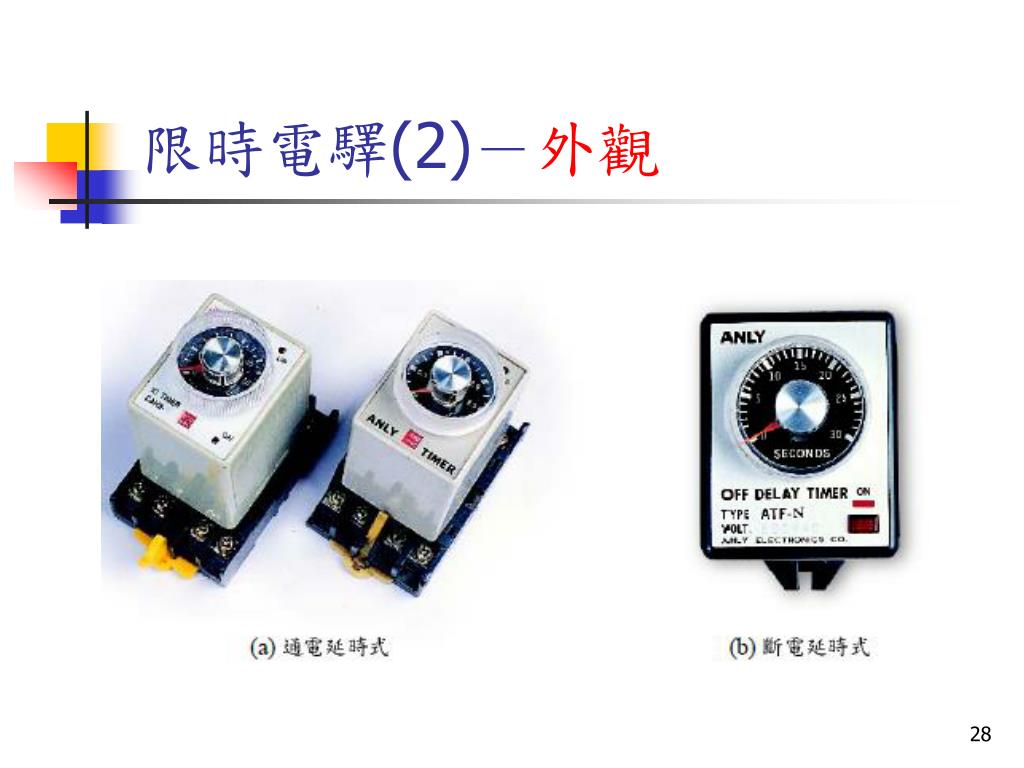

  28. 限時電驛(2)－外觀

  29. 限時電驛(3)－內部構造

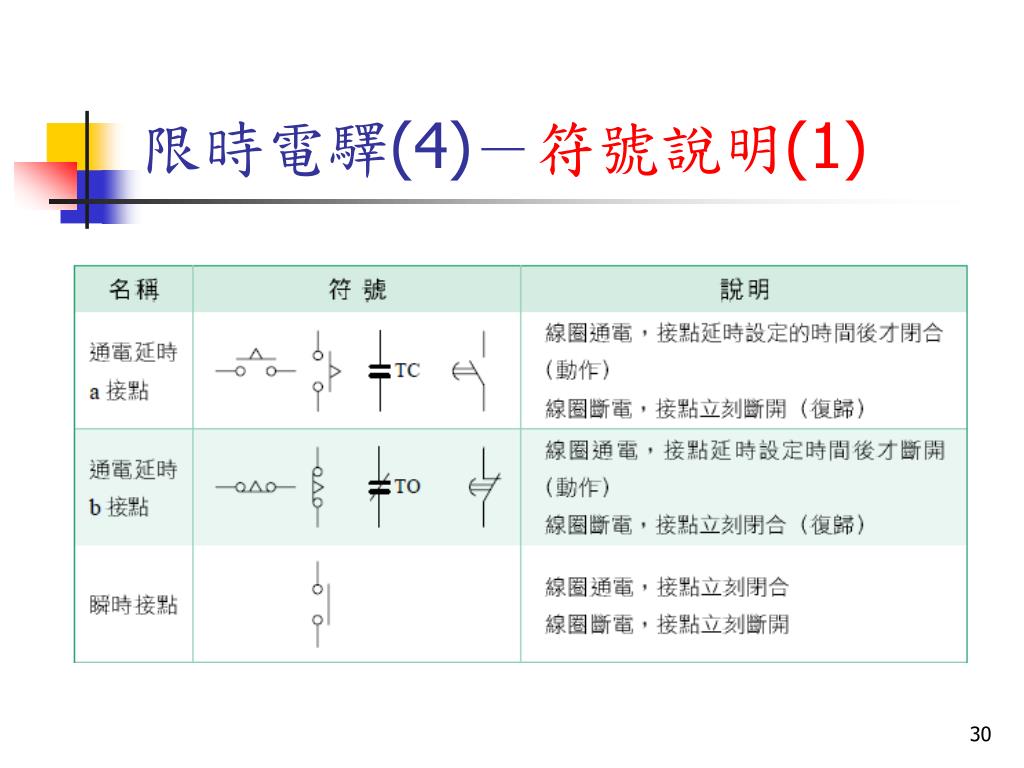

  30. 限時電驛(4)－符號說明(1)

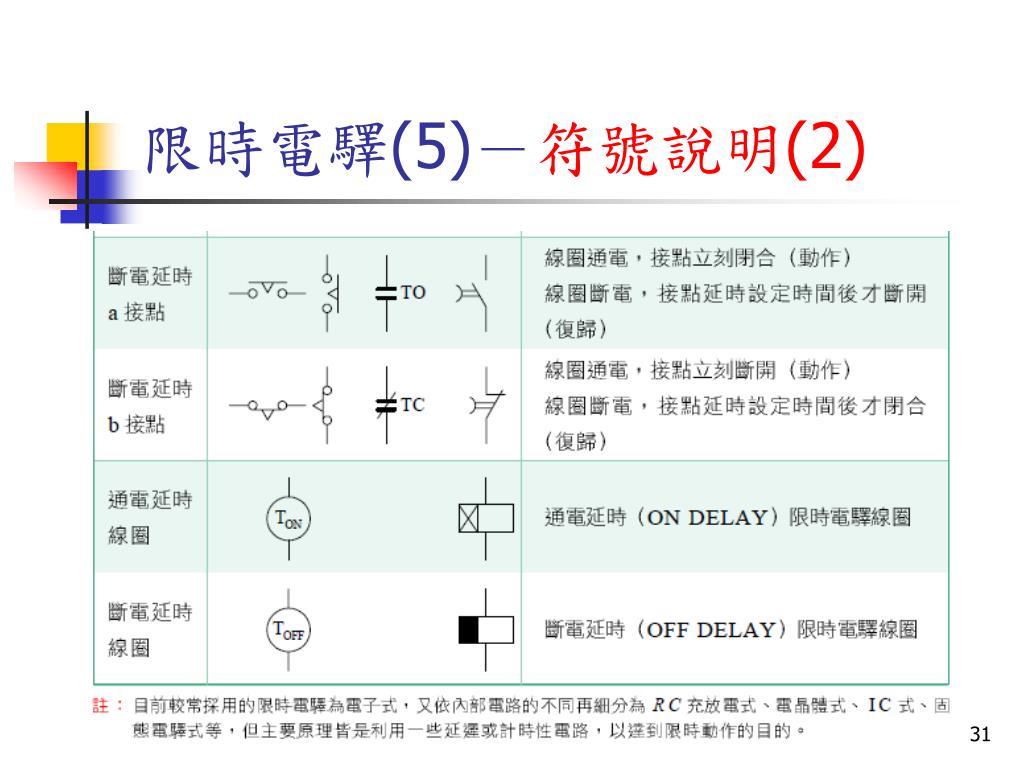

  31. 限時電驛(5)－符號說明(2)

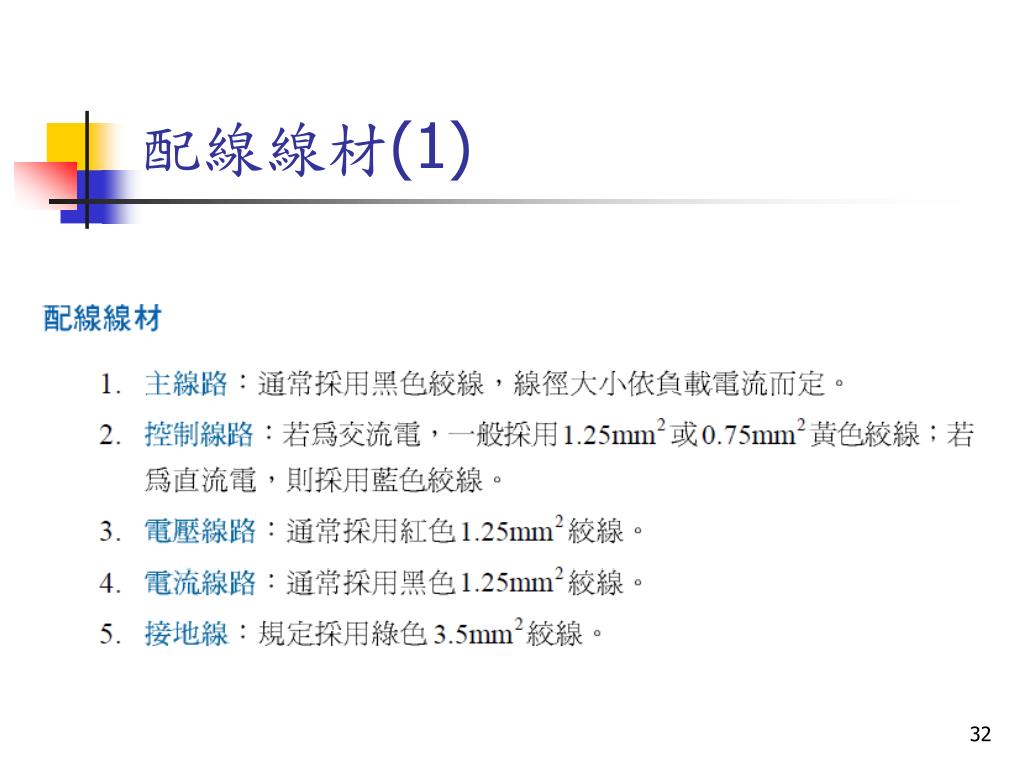

  32. 配線線材(1)

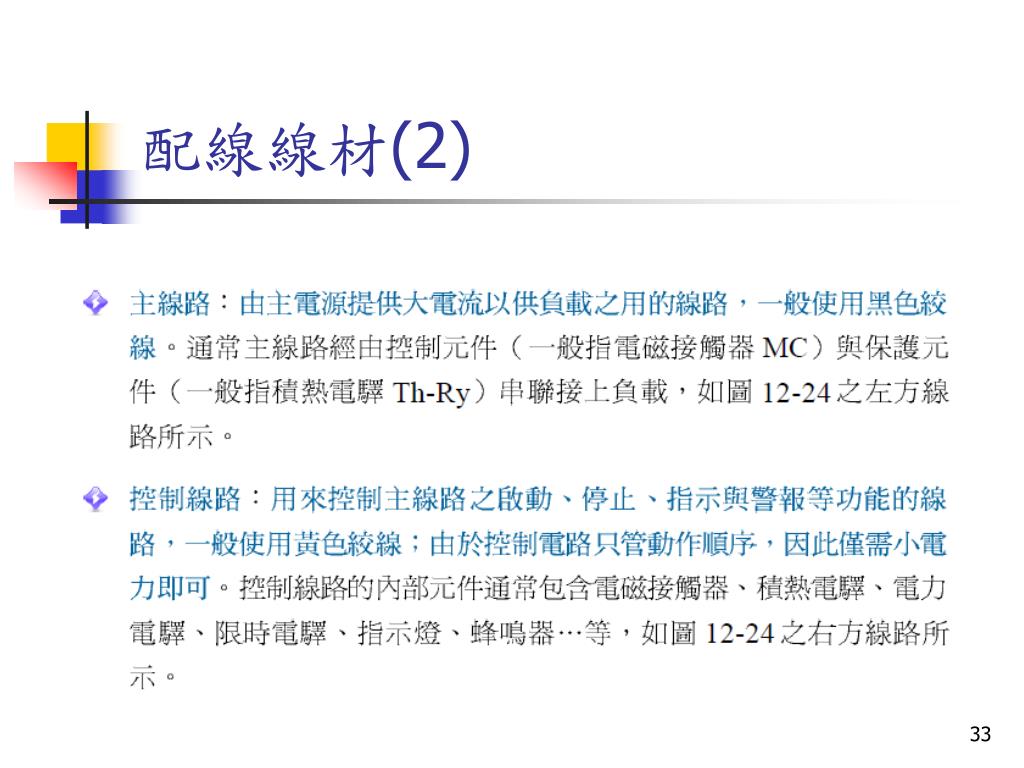

  33. 配線線材(2)

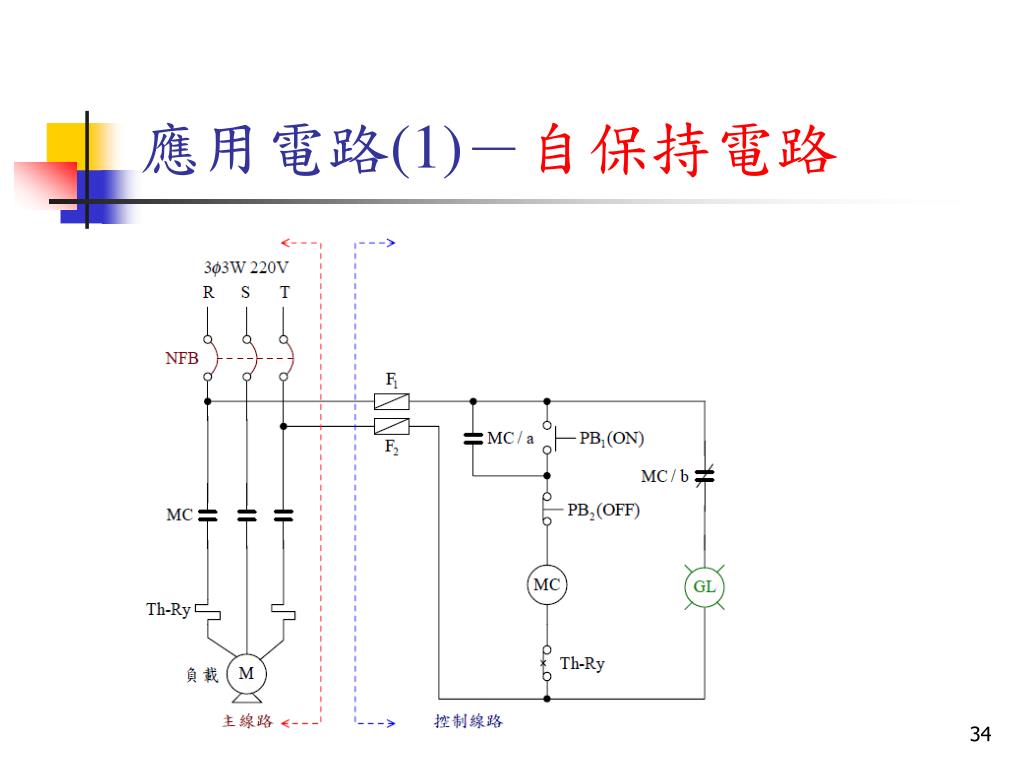

  34. 應用電路(1)－自保持電路

  35. 應用電路(2)－自保持電路說明
