第四节 叶片泵的系列型谱与选型计算

A. A . 第四节 叶片泵的系列型谱与选型计算. 一、离心叶轮的切割. （一）切割定律 （ 经验公式 ）. （二）切割抛物线及其应用. c 2. w 2. u 2. 切割叶轮的出口速度三角形：. 讨论条件： A 2 ，  2 不变. u 2 ∝D 2 如果有 c m2 ∝ D 2 ， 则三角形 相似 此时有 H ∝ D 2 2 ， q V ∝ D 2. 切割定理. 对应工况. （三）最大允许切割量和切割高效区. 允许切割量 与 n S 的关系. 切割高效区. 二、叶片泵的系列型谱.

driscoll-mooney
Download Presentation

第四节 叶片泵的系列型谱与选型计算

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

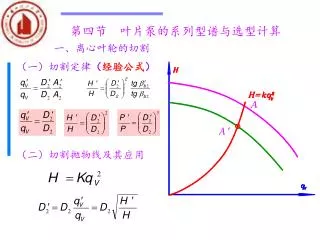

  1. A A 第四节 叶片泵的系列型谱与选型计算 一、离心叶轮的切割 （一）切割定律（经验公式） （二）切割抛物线及其应用

  2. c2 w2 u2 切割叶轮的出口速度三角形： 讨论条件：A2，2不变 u2∝D2 如果有cm2 ∝ D2，则三角形相似 此时有H ∝ D22，qV ∝ D2 切割定理 对应工况

  3. （三）最大允许切割量和切割高效区 允许切割量 与nS 的关系 切割高效区

  4. 二、叶片泵的系列型谱 泵产品的特点：用途广泛、要求各异、批量大 型谱的特点：综合划分——水力、结构、用途 （一）农用水泵的分类方法 1、大类——排灌机械 2、小类：混合划分 离心泵、混流泵、轴流泵、井用泵、地表潜水泵、喷灌机械、水轮泵、手动泵、特种泵 3、系列：结构型式、用途、材料相同，部件通用，参数按规律分布 4、品种规格：按基本参数划分，不同系列参数不同。品种还可分规格

  5. 机械产品 大 类 排灌机械 离心泵 混流泵 轴流泵 井用泵 小 类 单级离心泵 多级离心泵 单级双吸泵 自吸离心泵 系 列 IB50－32－125A IB50－32－125 品 种 型 号 规 格 IB50－32－160

  6. 其他产品系列 （三）叶片泵的系列型谱 泵的“系列”概念：更强调结构、材料、零部件的通用化程度； 不再以比转速作为划分系列的依据。 系列：结构形式、用途、材料相同，除过流部件外，其它零部件通用程度高，基本参数按一定规律分布的产品。 同一系列中，可由若干比转速按一定规律变化的水力模型换算构成系列中的全部产品。不同的系列中，则可能有相同的水力模型

  7. 泵的系列型谱图

  8. 二 叶片泵的选型计算 任务的分类：专用与通用产品 （一）原始资料及选型原则 1、泵选型的原始资料 排灌泵站： 1）系统的扬程和流量Hmax、Hd、Hmin、Hav、qVmax、qVmin、qVd 2）系统的总容量（功率） 3）输送介质资料，例如水中含砂量及砂粒大小等 4）管道尺寸及布置情况 5）系统的运行情况

  9. 2. 泵选型的原则 1）满足流量及扬程要求 2）效率高，同时不发生空蚀和动力超载的现象 3）机电设备和土建投资少 4）便于操作维修，运行和管理费用小 5）尽量选用标准化、系列化的产品和相同型号的泵 （二）叶片泵选型的计算 1、用系列型谱图或产品特性曲线进行选型（现有产品） 注意事项： 专用与通用系列 台数：多方案比较 各扬程时的实际流量 考虑管网特性以后： 平均扬程对应于泵的高效范围 设计扬程保证提供设计流量 最大最小扬程时能安全运行

  10. 泵的运转特性曲线 补充说明： 使用扬程范围问题 离心、混流与轴流的选用 台数问题 多级泵站的协调

  11. 2、 3、 2、根据水力模型性能参数进行选型计算（新产品） 1、选定水力模型 1、确定转速 2、计算比转速 3、选择模型 4、计算直径 4、计算各扬程下的qV、HS、P、 5、不同方案的比较分析 6、配套功率的确定

  12. 型 式 品 种 № 设计序号 机号 比转速 压力系数乘5后化整数 用途 第五节 通风机的系列型谱与选型 一、通风机的系列型谱 与泵的区别： 结构种类和材质种类相对较少 仍以气动模型（比转速）为主要依据，结合用途 转速易于改变，通过改变转速适应风量风压要求 离心式风机的型号编制 型式（系列）与品种

  13. 轴流风机的型号编制 型 式 品 种 № 设计序号 机号 转子位置 轮毂比 用途 叶轮数

  14. 风机的传动方式和风口位置

  15. 二、系列产品对数坐标曲线

  16. 对数坐标曲线的画法

  17. 三 、通风机的选型 （一）选型前的准备 1、风机的设计参数：ptF、qV 流程的实际参数 2、参数的换算 3、考虑介质的可压缩性影响的修正

  18. 2、比转速 4、按流量求D 5、按风压求D （二）按无因次特性曲线选型 1、初定转速 3、选择模型

  19. 当D2q＞ D2p时，加宽 当D2q＜ D2p时，减窄 （三）根据系列对数坐标曲线或产品性能参数表选型 （四）变型选型 直径取为D2p，按D2q修正宽度

  20. 第六章内容总结 流体机械的标准化和系列型谱 流体机械产品的标准化的基本思路 制定型谱的原则与方法 中、小型水轮机的系列型谱 型号编制方法 转轮系列型谱与产品系列型谱的内容 水轮机的选型计算 选型计算的基本概念 Hmax、Hmin、Hr、Hd、Hw的意义与引用 系列型谱使用范围图和系列使用范围图

  21. 用综合特性曲线进行选型计算 计算程序与有关的概念 D 与 n 的确定原则及合理性分析 飞逸特性与nR的计算，混流与转桨式 力特性与轴向水推力的计算 运转特性曲线的绘制与应用，经济性分析 叶片泵的系列型谱与选型计算 切割定理及其应用 泵的系列型谱制定方法及其特点 系列型谱图及其应用 选型计算方法

  22. 通风机的系列型谱与选型计算 型号编制方法、产品系列的构成 系列产品的对数坐标曲线，意义、使用与绘制 选型计算方法，参数的换算、变型选型
