  1. 新北市教網IPv6概述教育訓練

  2. Agenda • IPv6特性介紹 • – ICMPv6協定介紹 • IP通訊協定簡介 • – IP位址空間註冊管理機構 • – IPv6的發展 • IPv6與IPv4比較 • IPv6定址方式 • IPv6位址結構 • 新北市網路連線流程說明 • 常用IPv6功能與資訊說明 • IPv6封包結構 • – IPv6與IPv4標頭差異 • – IPv6延伸標頭

  3. 全球IP位址空間註冊單位 • Internet Assigned Numbers Authority (IANA) • –組織：ICANN底下的所管轄的單位，由美國政府監督 • –管理：中央管理機制統籌網際網路資源 • –目的：確保網際網路識別符號獨一性，促使網際網路運作平穩 • IANA管理範疇 • –域名(Domain Name) • –數字資源(Number Resources) • • EX: Internet Protocol (IP) 位址、Autonomous System (AS) 數字 • –協定指派(Protocol Assignment) • • EX: Port Number、Message種類、Option種類 • •詳細內容可參考http://www.iana.com/protocols/

  4. 五大區域網際網路註冊管理機構

  5. IP位址分配的組織 • IANA旗下再依區域分成5個區域註冊中心(Regional Internet Registries)， • –歐洲地區：RIPE NCC • • Réseaux IP Européens Network Coordination Centre • –北美地區：ARIN • • American Registry for Internet Numbers • –亞太地區：APNIC • • Asia Pacific Network Information Centre • –拉丁美洲：LACNIC • • Latin American and Caribbean Internet Addresses Registry • –非洲: AfriNIC • • Africa Network Information Centre

  6. 網際網路註冊管理機構之架構

  7. 階層式架構 • 以亞太地區來說，RIR 可透過NIR (National Internet • Registry) 將資源發放給LIR (Local Internet Registry，一 • 般皆為ISP) ，LIR 再將資源指定分發給其客戶。如此階層式 • 的組織不但使得資源分配及管理更有效率，也可避免資源過度 • 集中，避免不公平的資源分配

  8. IPv4位址的分配類別

  9. 全球各RIR IPv4位址倒數計時(2011/04/18更新) • 亞太地區最後/8政策說明如下： • –自2011/04/15以後APNIC僅剩下1個/8，各 • APNIC會員及TWNIC IP申請單位，僅能再申請至最多1,024個(/22) IPv4位址的數量後就無法再 • 申請。

  10. 全球前15個國家IPv4/IPv6位址數量統計

  11. 主要國家IPv4位址配發狀況 美國擁有接近全球半數之已配發IP位址數量 至2011年04月，大陸上網人口達4.59億人，普及率達到34.4%，目前 仍持續成長中 中、印經濟成長強勁，但IP數/人卻僅分別為0.248及(0.0120.029)

  12. IPv4所遭遇的問題 • IP位址有限(32位元，約43億)，NAT雖可減緩位址之消耗 • – 抵擋不住新興市場爆發性需求(2011年2月全球上網人口約19.7億)。 • – NAT破壞用戶端點對點的自由連接，造成效能下降、系統複雜。 • 行動上網及物聯網需要更多IP位址及行動網路支援能力 • – IPv4位址不足外，Mobility支援能力先天不足。 • 資源分配不均 • – 2011年4月美國上網人口2.4億：擁有約46% 之IP位址！ • – 2011年4月中國上網人口4.59億：僅擁有約9.8%之IP位址！ • 如果IP位址枯竭?? • – 所有新增的電腦用戶無法再核發真實IP位址，網路應用將受限。 • – 持續的網路發展動能將減緩，行動上網及物聯網將嚴重受阻。

  13. IPv4技術本身的缺陷 • 數目限制： • – IPv4的網路位址只有32位元 • – 採用Class的方式劃分區域較缺乏彈性 • 效能問題： • – 新興應用所需要的「QoS」服務，在IPv4上面實做極為困難。 • – CIDR的出現導致網路管理上的困難。 • 安全問題： • – IPv4無法在基本的網路層提供安全的加密通訊 • 組態設定： • – DHCP伺服器安裝設定不易，而且維持運作要花不少人力物力 • – 全自動化的組態設定

  14. IPv4位址枯竭影響與衝擊 • 影響 • –無IPv4位址來提供新型態網路服務 • –既有網路服務無法擴展 • 衝擊 • –將造成網際網路發展停滯 • 解決方案 • –使用NAT技術 • – IPv4 to IPv6位址移轉技術 • –回收未使用的IPv4位址 • –全面佈署IPv6 • –其他---

  15. IPv4-NAT是必要的邪惡? • NAT很簡單 • 􀁹NAT很容易使用 • 􀁹但NAT也讓許多網路服務佈建成本增加VoIP (需要relay server) • 網路會議(需要relay server) • 遠距視訊課輔(需要relay server) • 網路安全管控(需要追蹤private IP) • 雲端服務(session 數量的限制

  16. IPv4位址枯竭因應建議策略

  17. 為何需要IPv6？ • 解決IPv4 的問題 • –即將發生IPv4 位址不足(預計2011年) • – NAT 的應用增加 • –對等式(Peer-to-Peer) 網路技術問題 • –行動設備的支援性 • 下一代Internet 的標準 • – IETF 已完成IPv6 核心網路的標準 • –全球將邁入IPv6 新世紀(例如：3G) • –行動裝置、P2P 軟體應用 • – IPv6的安全性 • IPv6與物聯網社會 • – P2P通信、無國界通信、End2End security等特性 • –與雲端運算特性結合 • –利用IPv6實現更為廣闊的物聯網服務與應用

  18. IPv4 vs. IPv6

  19. IPv6之優點與支援狀況 • IPv6 發展之優勢(相對於IPv4) • –足夠的位址空間 • –彈性的聯網機制(Plug & Play) • –安全機制 • IPv6之優點與支援狀況 • – QoS功能增強 • –強化的Mobility與Multicast能力等 • 標準已臻完備 • – 2010年底止IETF通過近300篇RFC標準，幾乎涵蓋所有IPv4既有標準。 • – 3GPP/3GPP2, IMS/NGN及WiMax等皆將IPv6列為必須採用之標準。 • 軟硬體設備支援已漸成熟 • – Windows Vista /7已內建IPv6且通過IPv6 Ready Logo (Core)認證 • – Windows Server 2008已內建IPv6且通過IPv6 Ready Logo (Core/IPSec)認 • 證 • 尚未蓬勃發展的主要因素 • –發展期過長，致使專家不斷在IPv4技術上尋求位址不足之解決方法 • –許多IPv4 applications均將NAT issue考慮在內 • –尚無法找到有明確利基的IPv6 business model

  20. IPv6全球發展摘要 • 1998 IPv6標準正式公佈 • 1999 IPv6商用位址開始發放 • 2000 e-Japan,日本開始IPv6商業運轉 • 2001 CHT HiNet提供IPv6試用網路服務 • 2003 台灣eTaiwan計畫啟動IPv6推動計畫 • 2003 NTT完成全球網路IPv6化之建置 • 2005 NTT提供FTTH IPv6高頻寬、高品質、高安全服務 • 2006 美國最大Cable業者Comcast的網路開始佈建IPv6 • 2006/6/6 6Bone結束運作IPv6技術與運作機制已發展成熟 • 2007 Microsoft Vista正式對外販售，內建IPv6功能 • 2007/8 NTT West FTTH IPv6用戶已超過200萬 • 2008/1 全球6個root DNS已正式具備IPv6能力解析 • 2008/6 美國政府檢驗各機構第一階段IPv6準備狀況 • 2008/8 中國於北京奧運展示全球最大之IPv6寬頻網路 • 2009/5 Microsoft Windows 7公測版釋出，內建IPv6功能 • 2010/8 中國於上海世博展示以IPv6為基礎的寬頻影像服務

  21. IPv6所引導的未來服務發展趨勢

  22. 為何要改用 IPv6 • 與 IPv4 相較之下, IPv6 不但提供更多的位址數量, 在安全性、便利性和傳輸效能等方面都有長足的進步, 其中較為顯著的改進簡述如下： • 提供不虞匱乏的位址數量： • 理論上, IPv6 可提供 2128 (大約是 3.4 × 1038) 個位址, 這根本就是一個天文數字。 • 套用網路上的說法, 這個數字超乎目前人類能夠想像的範圍, 恐怕還沒用掉這麼多 IPv6 位址, 就已經到世界末日了。

  23. 為何要改用 IPv6 • 具有自動設定（Auto-Configuration）機制： • 可以在毋須任何人為設定的情形下, 由電腦自動向路由器取得 IPv6 位址, 因此可以將『自動設定』視為 IP 版的隨插即用（Plug-and-Play）功能。 • 保密性更佳： • IPv6 整合了目前廣為使用的加密協定－IPSec（IP Security）在內, 不但能對傳送的資料內容加密, 還能執行身份驗證工作。因此可以確保接收或傳送的封包未經竄改, 亦非他人冒名傳送。

  24. 為何要改用 IPv6 • 提升路由（Routing）效率： • IPv4 封包的檔頭長度不固定, 佔 20〜60 Bytes, 包含 14 個欄位；而 IPv6 封包的檔頭長度固定為 40 Bytes, 欄位數量也減少為 8 個。 • 因此路由器在處理 IPv6 的封包時速率較快（至少省略判斷檔頭長度的動作）, 提升了路由效率。

  25. 認識IPv6位址表示方式

  26. IPv6位址表示法(1/3) • 如何表示128位元的IPv6 位址… • –若是採用2 進位表示，一連串的1 和0 保證讓人看了昏頭。 • –若是採用IPv4 表示法，每8 位元為一個單位，共有16 段，不但長度長，也容易造成混淆。 • 最後共識… • –在表示IPv6 位址時，將它區分為8 段（Segment），每段由16bits 組成，彼此以冒號（：）隔開，例如： • WXYZ: WXYZ: WXYZ: WXYZ: WXYZ: WXYZ: WXYZ: WXYZ • 總共有8段 • –其中W 、X 、Y 和Z 都是代表16 進位數字, 也就是0～F。

  27. IPv6位址表示法(2/3) • 合法IPv6 位址範例： • – 2001：5E0D：309A：FFC6：24A0：0000：0ACD：729D • – ABCD：0000：0000：0000：0000：0000：0000：5A4D • – DABC：0000：0001：0008：0000：0000：0000：000D • 但是這麼長的一串數字，甭說背起來，光是唸也很繞口。 • 為了方便書寫， 定義簡寫規則如下： • –每一段如果開頭為0，即可省略 • •例如：0C12 簡化為C12、000A 簡化為A • –每一段如果全為0，即可簡寫為0 • •例如：0000簡化為0 • –若連續好幾段皆為0000，則可全省略簡寫為::，但以一次為限 • •例如：1234:0:0:0:0:5678:0:ABCD。簡化為1234::5678:0:ABCD

  28. IPv6位址表示法(3/3) • 合法IPv6 位址簡寫範例： • – ABCD：0000：0000：0000：0000：0000：0000：5A4D，簡 • 寫為ABCD::5A4D • – DABC：0000：0001：0008：0000：0000：0000：000D ，簡 • 寫為DABC:0:1:8::D • 表示法注意要點： • – 『.』（單間隔號）作為區隔IPv4位址之用，每段用10進位表示 • – 『:』（單冒號）作為區隔IPv6位址之用，每段用16進制表示 • – 『::』（雙冒號）表示其中包含連續、數量不固定的0 • –正因為如此，如果出現兩個『::』，就會讓人搞不清楚實際代表 • 的IPv6 位址 • –例如：1234::5678::ABCD可能是『1234:0:0:5678:0:0:0:ABCD』 • 或『1234:0:0:0:0:5678:0:ABCD 』。因此在IPv6 規格中明訂, 對 • 於一個IPv6 位址, 雙冒號簡寫方式只能出現一次

  29. IPv6首碼表示法(1/2) • 首碼表示格式： • – 『IPv6位址/首碼長度』，類似IPv4 CIDR表示法 • • EX: 21DA:D3:0:2F3C::/64 • 位址與首碼表示格式： • – 『IPv6 位址/首碼長度』, 亦即在IPv6位址之後加上『/首碼長度』 • ，以下皆為首碼為為2001:0:0:B3::/64表示法… • IPv6位址首碼長度 • • EX：2001:0000:0000:B3:0000:0000:0000:1234/64 • • EX：2001:0:0:B3:0:0:0:1234/64 • • EX：2001:0:0:B3::1234/64

  30. IPv6首碼表示法(2/2) • IPv6切割子網路不同與IPv4： • –無須保留位址給Broadcast與Subnet ID • – /127中有更多的意義 • • EX：2003:1234:3344::34ff:2314/127 • •其中Network ID 部份為2003:1234:3344::34ff:2314 • •其中Host為2003:1234:3344::34ff:2314/127 • 2003:1234:3344::34ff:2315/127 • 首碼長度視位址的型態（Type）與用途而定。IPv6 位址 • 區分為Unicast、Multicast 和Anycast 3 種類型。每一個 • 型態都會規定其首碼長度

  31. IPv6位址結構

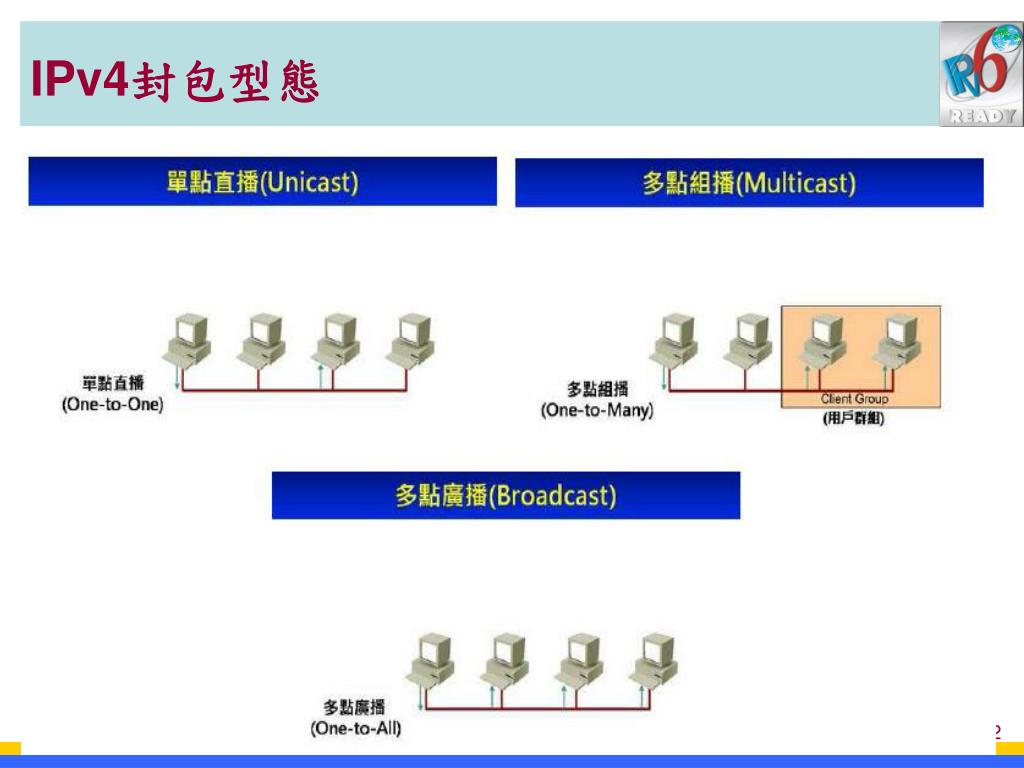

  32. IPv4封包型態

  33. IPv6封包型態 • Unicast (單點直播)：An address for a single interface • – Delivery to single interface • – For 1-to-1 communication • Multicast (多點群播)：An address for a set of interfaces • – Delivery to all interfaces in this set • – For 1-to-many communication • –應用：Video streaming • Anycast (任一播)：Address of a set of interfaces • – Delivery to the chosen single interface in the set • – For 1-to-nearest communication • – Nearest is defined as being closest in term of routing distance • –應用：Service-Oriented Model (Peer-to-Peer) • Broadcast (廣播，因資安顧慮廢除)

  34. IPv6封包傳送範圍 • Link-Local Scope • –所有在同一個Layer2網路下的Host所使用的位址空間，其位址稱為Link-Local位址 • Unique-Local Scope (類似IPv4的Private Address) • –所有在同一個私有網路管理機制下之網路位址空間，其位址稱為Unique-Local位址 • – It is only routable within a private network or limited sets of sites • Global Scope • –可在Internet上互連之位址空間，其位址稱為Global Unicast位址

  35. Unicast位址格式 • IPv6 位址為Hierarchical架構 • – Subnet Prefix (長度為n位元) • •又可稱Network ID • •作為路由器判斷傳送路徑之用 • – Interface ID (長度為128-n位元) • •又可稱Host ID • •在同一網段上辨別網路介面之用 • •通常長度為64位元

  36. Network ID設定與配送機制 • 1.手動設定 • 2.採用芳鄰找尋(Neighbor Discovery – ND)中的無狀態位 • 址自動配置 • 3.DHCPv6 – Prefix-Delegation • 4.Tunnel Server 系統自動產生或指定(IPv4下) • 5.VPN Server (IPv4 and/or IPv6)

  37. Interface ID產生方式 • 1.採用modified EUI-64 演算法，經由MAC Address計 • 算出Interface 位址 • 2.作業系統自動產生隨機位址 • 3.手動設定 • 4.Tunnel Server系統自動產生或指定 • 5.經由加密機制產生之虛擬位址(IPv6 IPSec) • 6.DHCPv6伺服器指定(stateful)

  38. Modified EUI-64格式 • MAC位址簡格式 • Ethernet網路卡卡號( 48位元) • XX-XX-XX-XX-XX (共6段，每段2個16進位數字表示，以『-』符號區隔) • 前24位元為Organizationally Unique Identifier (OUI) (網卡廠牌) • 後24位元為NIC Specfic (網卡出場序號) • Modified EUI-64組成方式 • 將FFFE置入前24位元與後24位元之間 • Company ID 2進位表示法之第7碼為Univeral(0)/Local-Bit(1)，設為1表 • 示Global Scope • EX：MAC Address為00-C0-3F-BB-93-91，則 • Company ID 為00-C0-3F，Node ID為BB-93-91 • EUI-64表示法：00-C0-3F-FF-FE-BB-93-91 • Company ID 2進位表示法為00000000 11000000 00111111 • 將第7bit改為1，為00000010 11000000 001111111 • 重組成16進位為02-C0-3F • Interface ID為2C0:3FFF:FEBB:9391

  39. Modified EUI-64格式

  40. IPv6 的自動設定（Auto Configuration）機制

  41. Modified EUI-64格式

  42. Link-Local Unicast位址 • 通訊範疇 • –提供主機在的單一連結通訊(如：區域網路)上之主機通訊。 • – An IPv6 router never forwards link-local traffic beyond the link • 位址用途 • – Neighbor Discovery • – Stateless Address Autoconfiguration • – DHCPv6 • –路由協定交換路由表之用 • Prefix = FE80::/64

  43. Global Unicast位址 • Global routing prefix: The global routing prefix is • designed to be structured hierarchically by the RIRs • and ISPs. • Subnet ID: An identifier of a link within the site. The • subnet field is designed to be structured • hierarchically by site administrators. • Interface ID: Identify interfaces on a link. They are • required to be unique within a subnet.

  44. Global Unicast位址分配表

  45. IPv6 Multicast Addresses • Multicast address can not be used as source or as intermediate • destination in a Routing header • Flag field 0RPT 4bits • – The low-order Transient(T) flag indicates permanent (T=0) / • transient(T=1) group • – The P bit is defined in RFC 3306, and it indicates whether the multicast • address is built based on a unicast prefix (set to 1) or not (set to 0). • – The R bit defined in RFC 3956, if set to 1, indicates that the multicast • group address contains the unicast address of the RP servicing that • group. • Scope field • – 0: reserved • – 1: Interface-Local • – 2: Link-Local • – 3: reserved • FF02::/16 表示為Multicast 位址區段，Flag標示此為 • 永久group ID，不使用unicast prefix也不包含RP資訊， • 其Scope為link-local • – 4: Admin-Local Scope • – 5: Site-Local • – 8: Organization-Local • – E: Global • – Others: reserved

  46. 新北市IPv6網路架構應用說明

  47. Dual Stack mode • 在現階段與未來很長的一段時間,IPv6/IPv4 Dual Stack mode已經不能算是過渡技術了,而是一種絕對必要的技術,因為未來的網際網路將是IPv4與IPv6共存的世界,另外一個原因則是IPv6 DNS解析的機制標準尚未完成!

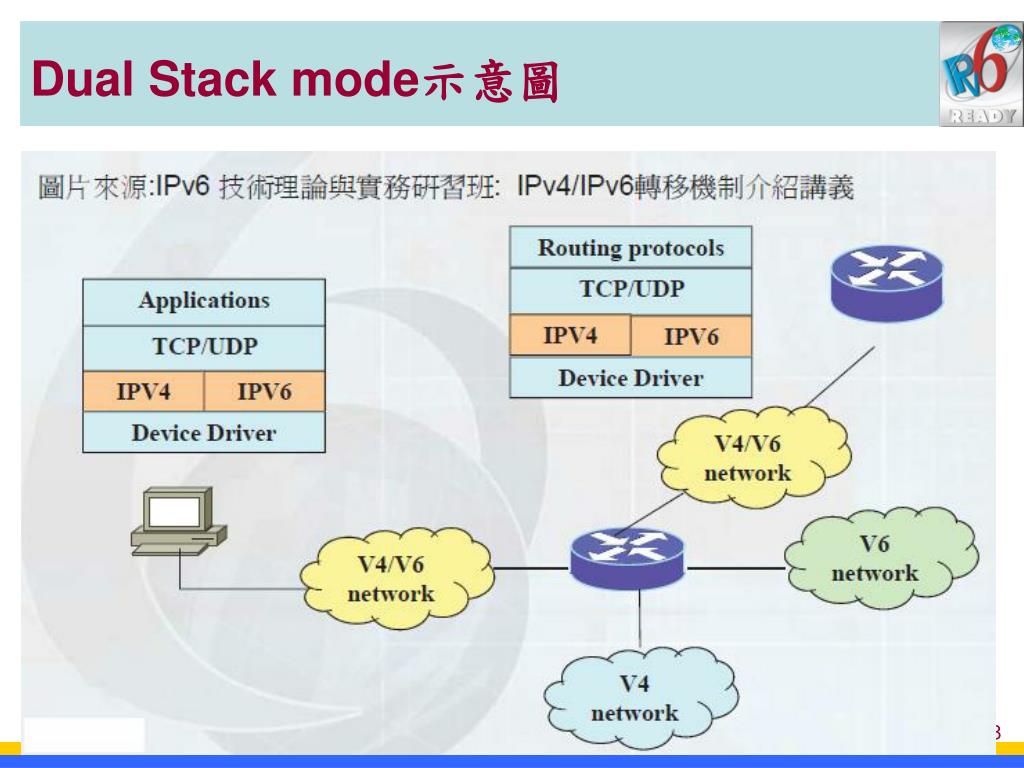

  48. Dual Stack mode示意圖

  49. 學校網路Dual stack上網流程 internet Wan ipv4/ipv6 dual stack Lan ipv4/ipv6 Ipv4 relay Ipv6 RS/RA Ipv4 ipv6

  50. 學校網路Dual stack上網流程 • step1: PC啟動IPv4與IPv6協定 • step2: PC接上學校網路後,發出DHCPv4的封包與IPv6 RS的封包,目的是要取得IPv4與IPv6的兩種位址 • step3:學校L3 Switch會透過DHCP replay將IPv4的需求轉送到教網中心的DHCP Server,已取得IPv4 IP,學校L3會發出IPv6 RA的資訊,告知Client端IPv6前64bits的prefix資訊與GW資訊 • step4:PC取得IPv4的IP/Mask/GW與IPv4 DNS Server,同時取得IPv6的IP/Mask/GW等資訊(但沒有IPv6 DNS Server內容) • step5:PC開啟Browser瀏覽器連線www.ipv6.hinet.net ,這時PC因為只有具備IPv4的DNS Server IP,所以會使用本身的IPv4連線DNS查詢yaoo對應的IP資料,而PC本身會發出兩種DNS Server,一種為AAAA為IPv6的位址,一種A為IPv4的位址的問題詢問
