7098670

8价值工程(VE/VA)

  • 掌握价值工程的含义及内容

  • 了解价值工程的分析方法和工作程序

  • 了解价值工程的评价方法


7098670

一、价值工程(VE/VA)概述

价值工程( Value Engineering - VE)

价值分析( Value Analysis - VA )

VE/VA

VE/VA是二战时期美国设计师麦尔斯(L.S.Miles)在石棉短缺问题上研究出代替材料的方法,他总结出一套在保证相同功能的前提下降低成本的较完整的科学技术方法,其后又发展到改进设计、工艺和生产领域,而至目前完善成为一种技术经济分析方法,统称为价值工程。

我国对这种方法的认识是在1978年,现已被重视和普及。


7098670

产品功能(F)

价值(V)=

全寿命周期成本(C)

1、价值工程定义

价值工程(VE) 是通过各相关领域的协作,对所研究对象的功能与费用进行系统分析,不断创新,旨在提高研究对象的价值的思想方法和管理技术。其目的是以研究对象的最低寿命周期成本可靠地实现使用者所需的功能,以获取最佳的综合效益。


7098670

功能

  • 功能是指产品或作业的性能或用途,即产品或作业所承担的职能 。

  • 产品的功能实质上是指产品的使用价值。


7098670

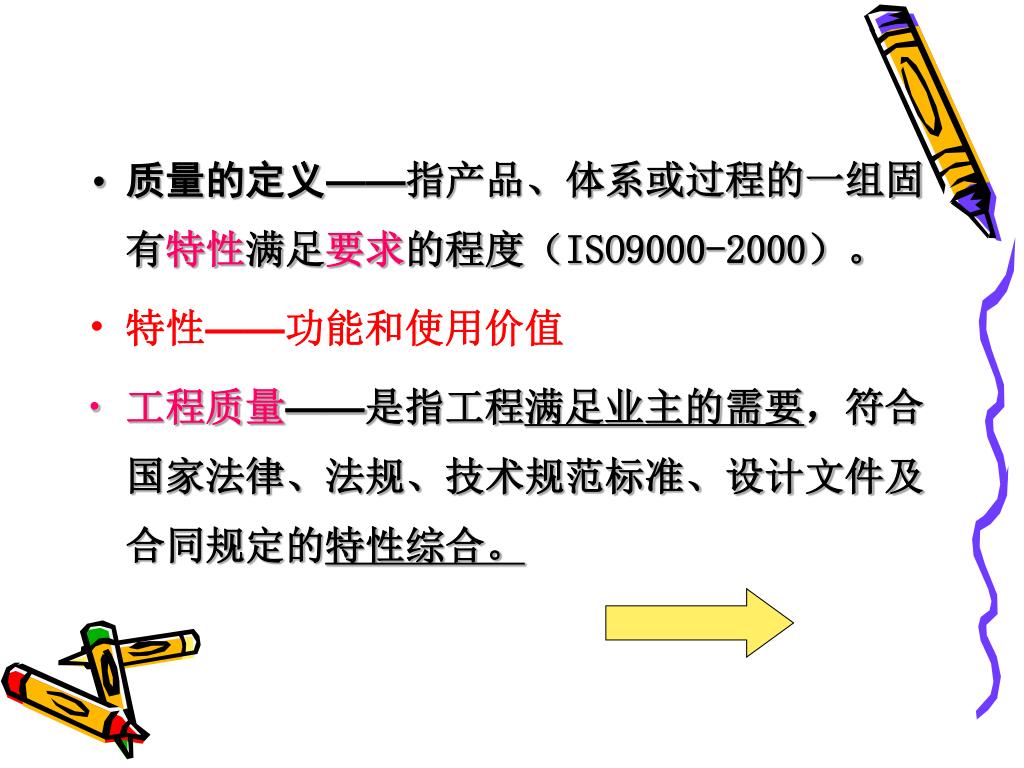

  • 质量的定义——指产品、体系或过程的一组固有特性满足要求的程度(ISO9000-2000)。

  • 特性——功能和使用价值

  • 工程质量——是指工程满足业主的需要,符合国家法律、法规、技术规范标准、设计文件及合同规定的特性综合。


7098670

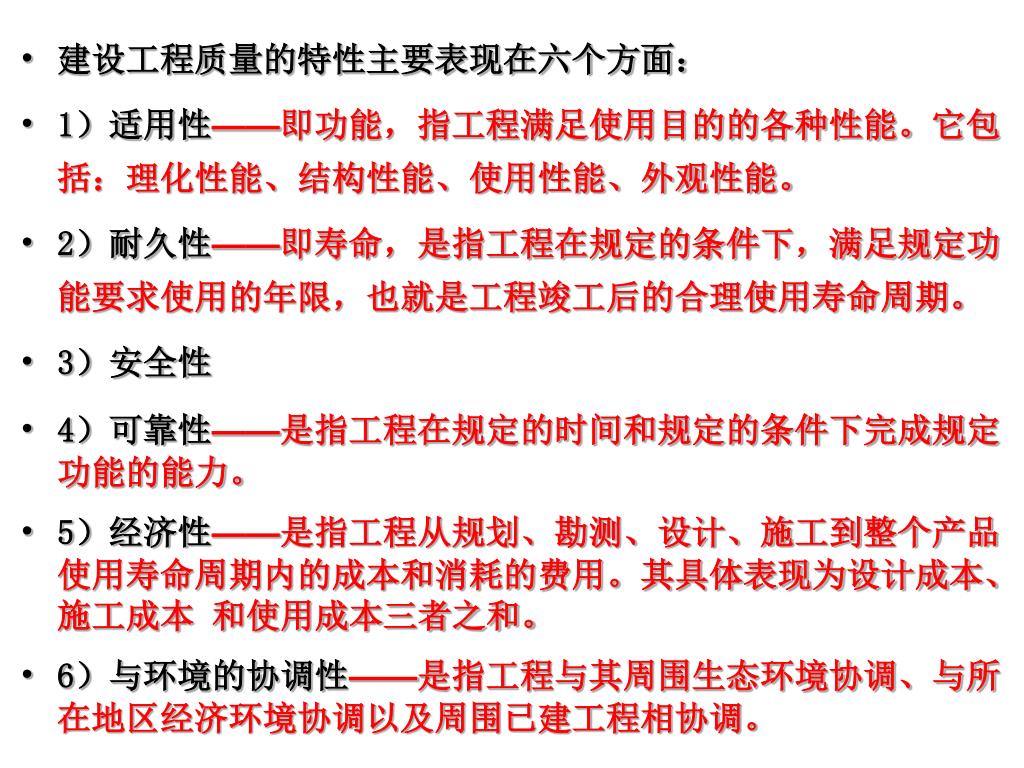

  • 建设工程质量的特性主要表现在六个方面:

  • 1)适用性——即功能,指工程满足使用目的的各种性能。它包括:理化性能、结构性能、使用性能、外观性能。

  • 2)耐久性——即寿命,是指工程在规定的条件下,满足规定功能要求使用的年限,也就是工程竣工后的合理使用寿命周期。

  • 3)安全性

  • 4)可靠性——是指工程在规定的时间和规定的条件下完成规定功能的能力。

  • 5)经济性——是指工程从规划、勘测、设计、施工到整个产品使用寿命周期内的成本和消耗的费用。其具体表现为设计成本、施工成本 和使用成本三者之和。

  • 6)与环境的协调性——是指工程与其周围生态环境协调、与所在地区经济环境协调以及周围已建工程相协调。


7098670

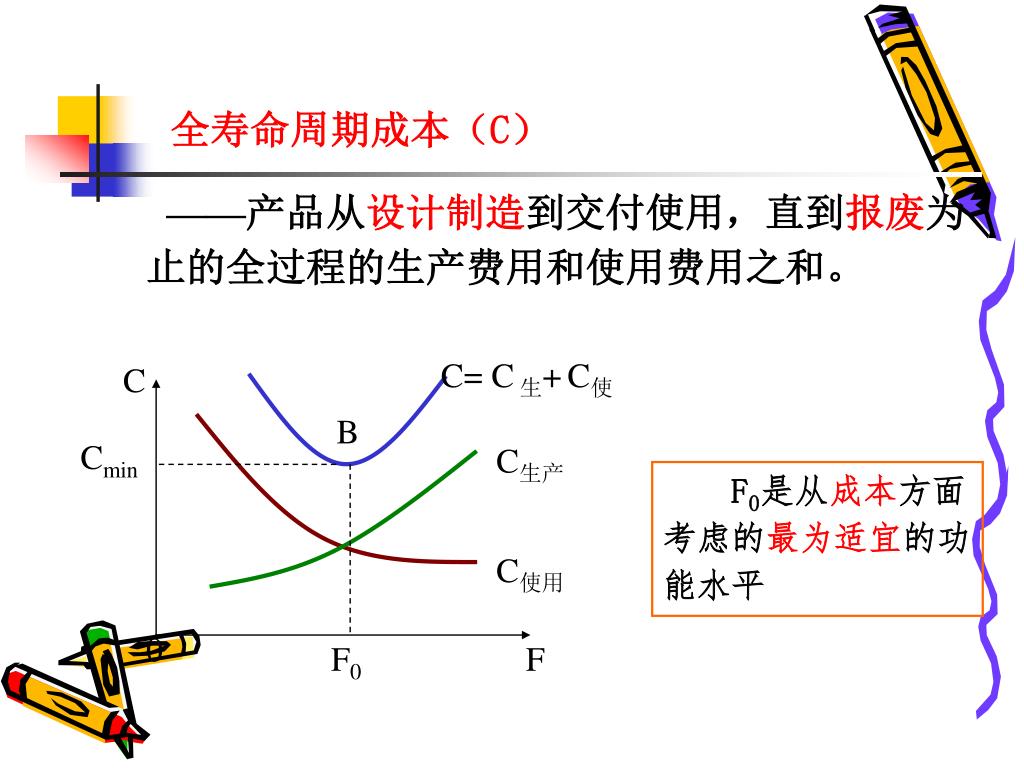

C= C生+C使

C

B

Cmin

C生产

C使用

0

F0

F

全寿命周期成本(C)

——产品从设计制造到交付使用,直到报废为止的全过程的生产费用和使用费用之和。

F0是从成本方面考虑的最为适宜的功能水平


7098670

F

V=

C

2.提高V的途径:根据

  • F提高,C不变 (改进型)

  • F不变,C降低 (节约型)

  • F提高,C降低 (双向型)

  • C小幅提高,F大幅提高 (投资型)

  • F小幅降低,C大幅降低 (牺牲型)


7098670

3.VE/VA的特点

价值工程涉及到价值、功能和寿命周期成本三个要素。它具有以下特点:

(1)着眼于全寿命(经济寿命)周期成本:价值工程的目标,是以最低的寿命周期成本,使产品具备它所必须具备的功能。

(2)价值工程的核心,是对产品进行功能分析。

(3)价值工程将产品价值、功能和成本作为一个整体同时来考虑。

(4)价值工程强调不断改革和创新。

(5)价值工程要求将功能定量化。

(6)价值工程是以集体的智慧开展的有计划、有组织的管理活动。

  • 其应用一般在方案的研究设计阶段


7098670

4.价值工程的作用

  • 可以有效地提高经济效益

    • 价值工程以功能分析为核心,通过功能分析,保证必要的功能,剔除不必要的过剩功能、重复功能及无用功能,从而去掉不必要的成本,提高产品的竞争力 。

  • 可以延长产品市场寿命期

    • 产品的市场寿命期是指一种产品投放市场到被淘汰为止所持续的时间,是一个从诞生、成长、成熟到衰亡的过程。

    • 开展价值工程,改进产品式样、结构、品种、质量、提高产品功能,可以延长产品市场寿命。


7098670

二、价值工程的工作程序与方法


7098670

价值工程的整个过程:

提出问题

解决问题

分析问题

工作重点:

——在价值工程应用中:1)对象选择是基础;

2)功能分析与评价是核心;

3)方案创新是关键。


7098670

三、价值工程对象选择和信息资料的收集

选择对象

原 则

方 法

1.优先考虑在企业生产经营上有迫切需要的、对国计民生有重大影响的项目

2.在改善价值上有较大潜力的产品或项目具体选择研究对象

1.经验分析法

2.百分比法

3.价值指数法

4.ABC分析法


7098670

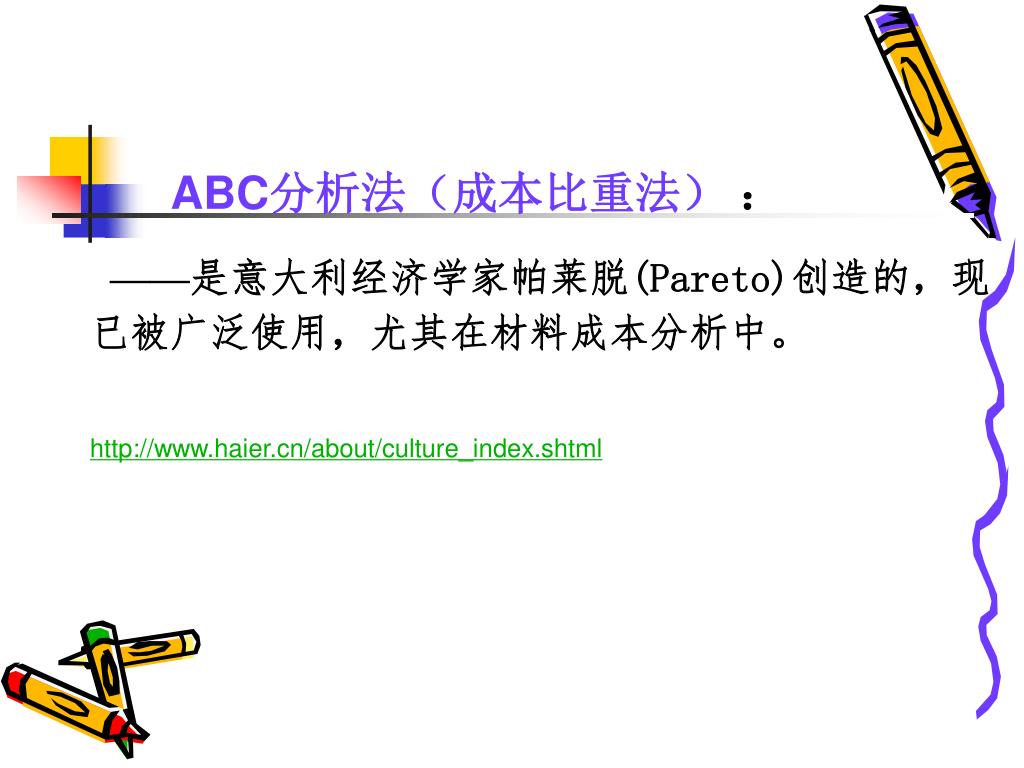

ABC分析法(成本比重法) :

——是意大利经济学家帕莱脱(Pareto)创造的,现已被广泛使用,尤其在材料成本分析中。

http://www.haier.cn/about/culture_index.shtml


7098670

C(%)

A

B

C

100

90

70

0

n(%)

20 40 100

将各零件按其成本大小进行排序,按以下原则分类:

画出ABC分析图:


7098670

【例】某八层住宅工程,结构为钢筋混凝土框架,材料、机械、人工费总计为216357.83元,建筑面积为1691.73m2,。各分部所占费用如下表。


7098670

研究对象

按费用(或其百分比)大小排序:

这种方法的缺点:没有将费用与功能联系起来共同考虑,容易忽视功能重要但成本不高的对象。


7098670

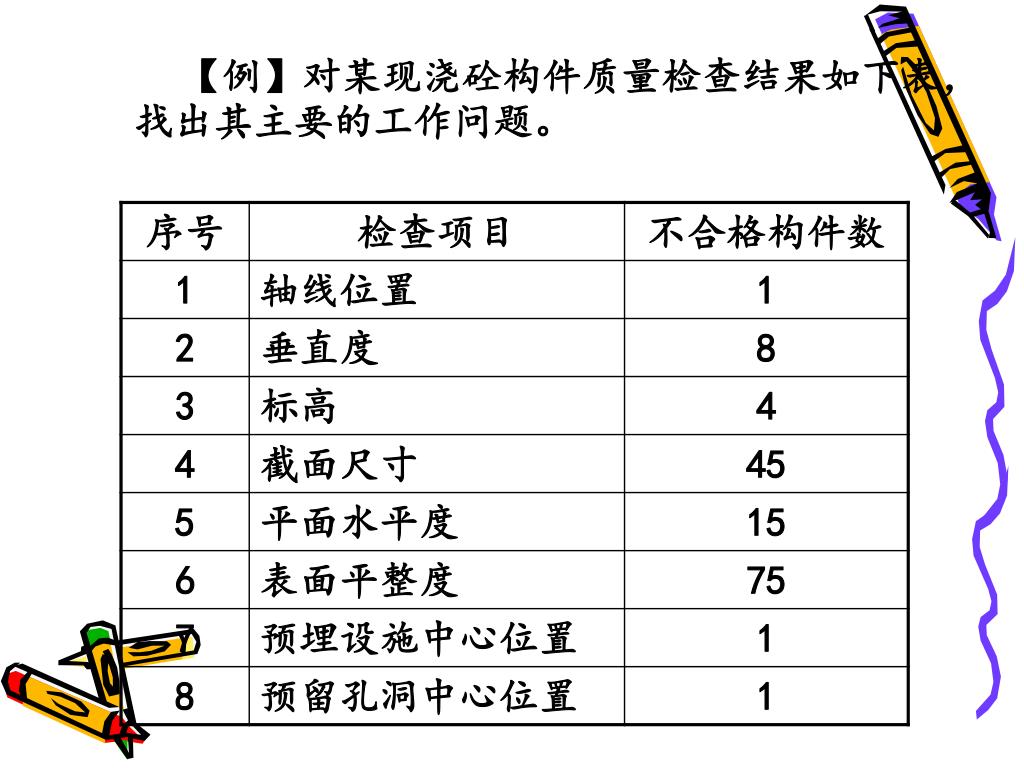

【例】对某现浇砼构件质量检查结果如下表,找出其主要的工作问题。


7098670

解:数据整理,不合格点数少的几项合为“其他”


7098670

A

B

C

频数

累计频率(%)

150

100

90

80

50

75

45

15

0

表面平整度

截面尺寸

平面水平度

垂直度

标高

其他


7098670

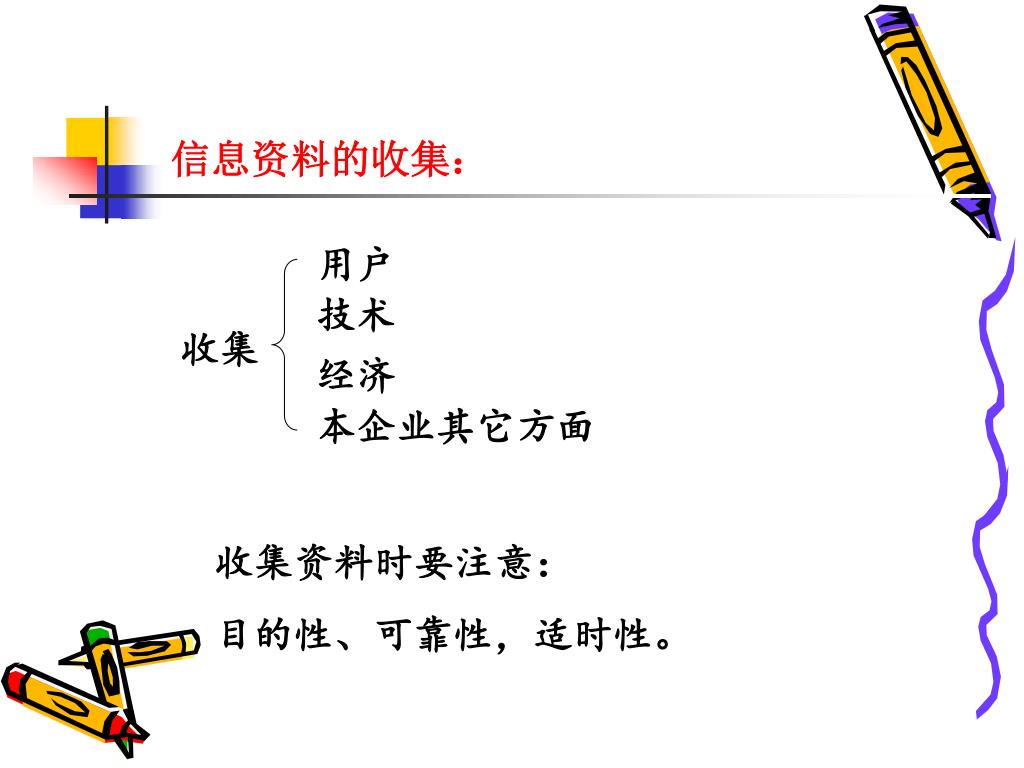

信息资料的收集:

用户

技术

收集

经济

本企业其它方面

收集资料时要注意:

目的性、可靠性,适时性。


7098670

四、功能分析与评价

——是价值工程活动的中心环节

  • 功能定义——用语词表达研究对象的功用或作用

  • 功能——某个产品或零件在整体中所担负的职能或

  • 所起的作用。“它是干什么用的?”


7098670

2. 功能分类

(1)按功能性质特点:使用功能与美学功能

(2)按重要程度:基本功能和辅助功能

(3)按用户要求:必要功能和非必要功能

(4)按功能定量:过剩功能和不足功能

3. 功能整理

按一定的逻辑关系,把产品各构成要素的功能连接起来,构成一个功能系统图。是功能评价和方案构思的依据。


7098670

末位功能1

并列关系

子功能1

分功能1

末位功能2

子功能2

整体功能

子功能3

分功能2

子功能4

目的

手段

(上位功能)

(下位功能)

目的

手段

目的

手段

功 能 系 统 图


7098670

平屋顶功能系统图


7098670

某住宅建筑的功能进行评价-确定评价指标体系

  • 评价人员对住宅的各种功能进行了定义、整理和评价分析,大家一致认为住宅功能分为适用、安全、美观和其他四方面功能。

  • 就适用功能而言,又可以具体分为平面布局、空间布置、采光通风和层高层数;

  • 就安全功能而言,可以具体分为牢固耐用、“三防”设施;

  • 就美观功能而言,可以具体分为建筑造型、室外装修、室内装饰;

  • 其他功能包括了环境协调、工程造价、其他配套完善。由此建立了功能评价指标体系。


7098670

功能指数Fi

价值指数Vi =

成本指数Ci

  • 4. 功能评价——功能分析的关键

  • 即求出功能评价系数(功能指数)

  • 功能评价的方法:01评分法、直接评分法、04评分法、倍比法


7098670

零部件得分累计

功能系数(fi)=

总 分

(1)强制确定法(01,04评分法)

01评分法:

重要者得1分,

不重要者得0分,

自己与自己比较不得分用“×”表示,

再累计,用公式计算:(为防止出现指标得分为零的情况,对所有指标总得分加1进行修正,最后用各指标修正得分除以所有指标得分之和即为该指标的权重值。 )


7098670

注:强制确定法不能直接反映功能差异很大或很小的零部件间的关系。

例如,某个产品有五个零部件,相互间进行功能重要性对比。以某一评价人员为例:(见下表)


7098670

平均得分

功能评价系数 F=

平均得分总和

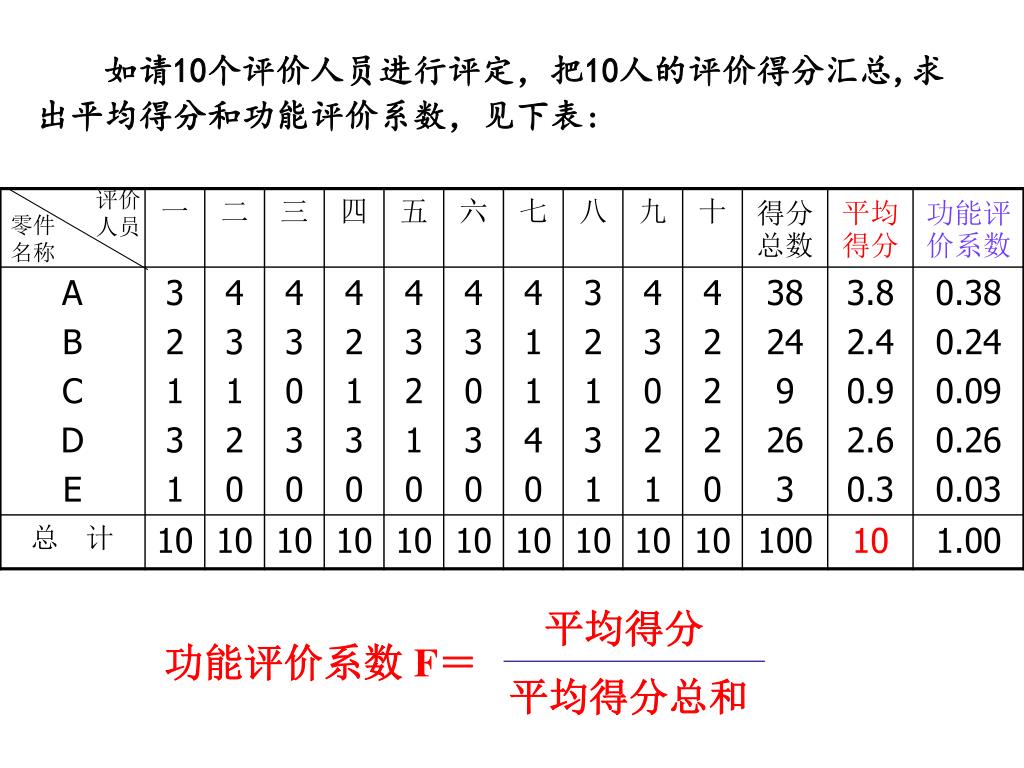

如请10个评价人员进行评定,把10人的评价得分汇总,求出平均得分和功能评价系数,见下表:

评价

人员

零件

名称


7098670

标准

比较重要的一方3分,另一方则1分

两者相同重要,则各得2分

自身对比不得分

04评分法

04评分法与01评分法相似,但其评分标准不同,更能反映功能之间的真实差别。

非常重要的一方4分,另一方则0分


7098670

【例】各种功能的重要性关系为:

F3 相对于F4 很重要;

F3 相对于F1 较重要;

F2 和F5 同样重要;

F4 和F5 同样重要。

用04评分法计算各功能的权重,填下表


7098670

倍比法(环比评分法)

  • 先从上至下依次比较相邻两个指标的重要程度,给出功能重要度值,然后令最后一个被比较的指标的重要度值为1(作为基数),依次修正重要性比值,以排列在下面的指标的修正重要度比值乘以与其相邻的上一个指标的重要度比值,得出上一指标修正重要度比值。用各指标修正重要度比值除以功能修正值总和,即得。

  • 这种方法适用于各个评价对象之间有明显的可比关系,能直接对比,并能准确地评定功能重要度比值的情况。


7098670

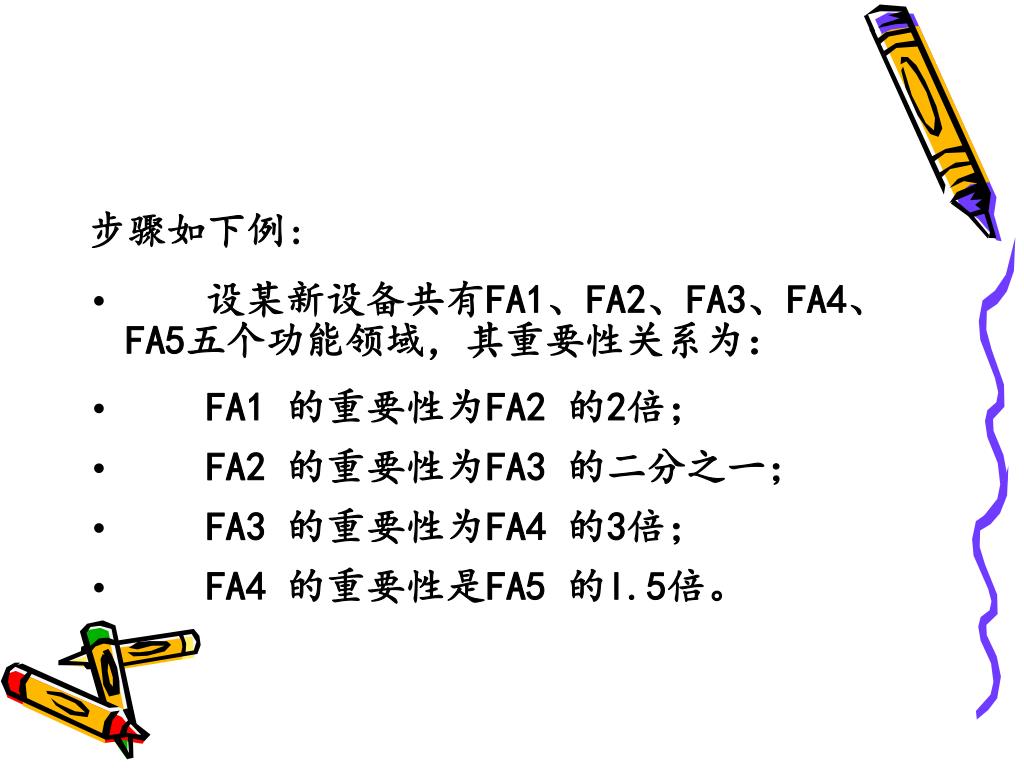

步骤如下例:

  • 设某新设备共有FA1、FA2、FA3、FA4、FA5五个功能领域,其重要性关系为:

  • FA1 的重要性为FA2 的2倍;

  • FA2 的重要性为FA3 的二分之一;

  • FA3 的重要性为FA4 的3倍;

  • FA4 的重要性是FA5 的l.5倍。


7098670

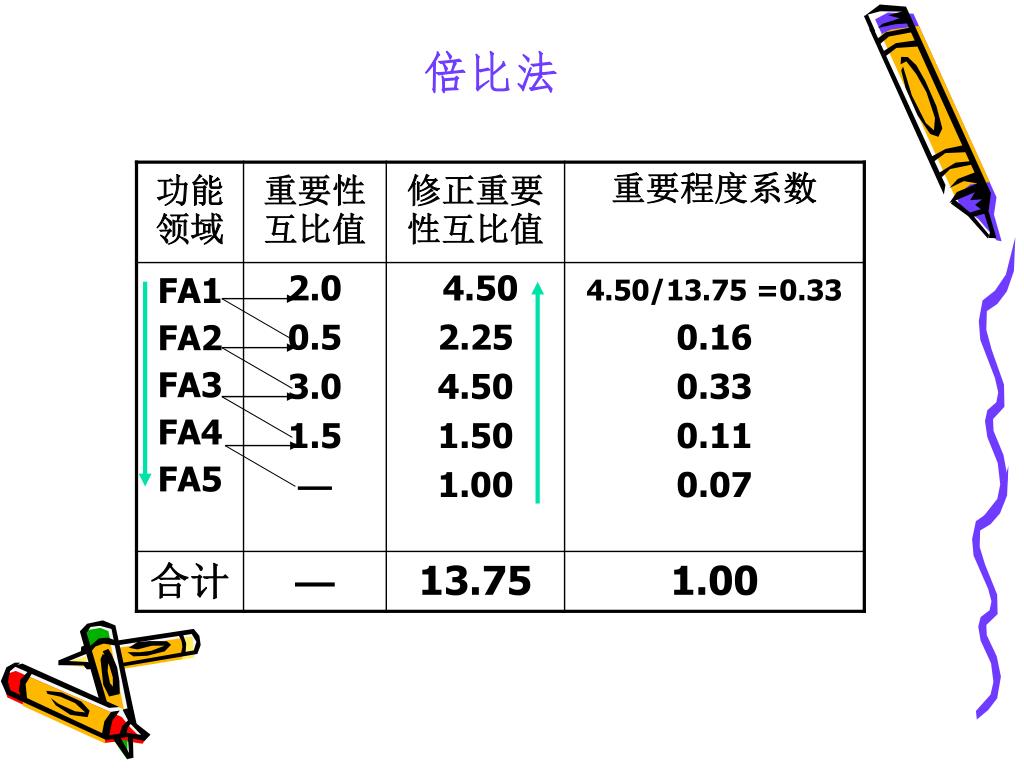

倍比法


7098670

五、功能改进目标的确定

——找出低功能区域或 V<1 的部分,明确需要改进的具体对象。

F

V=

C

V<1—— 作为功能改进对象

三种情况

V>1—— 一般性考虑对象

V=1—— 不作为功能改进对象

价值系数法

最合适区域法


7098670

零部件成本

功能系数( fi)

成本系数(ci)=

价值系数 ( vi)=

总成本

成本系数( ci)

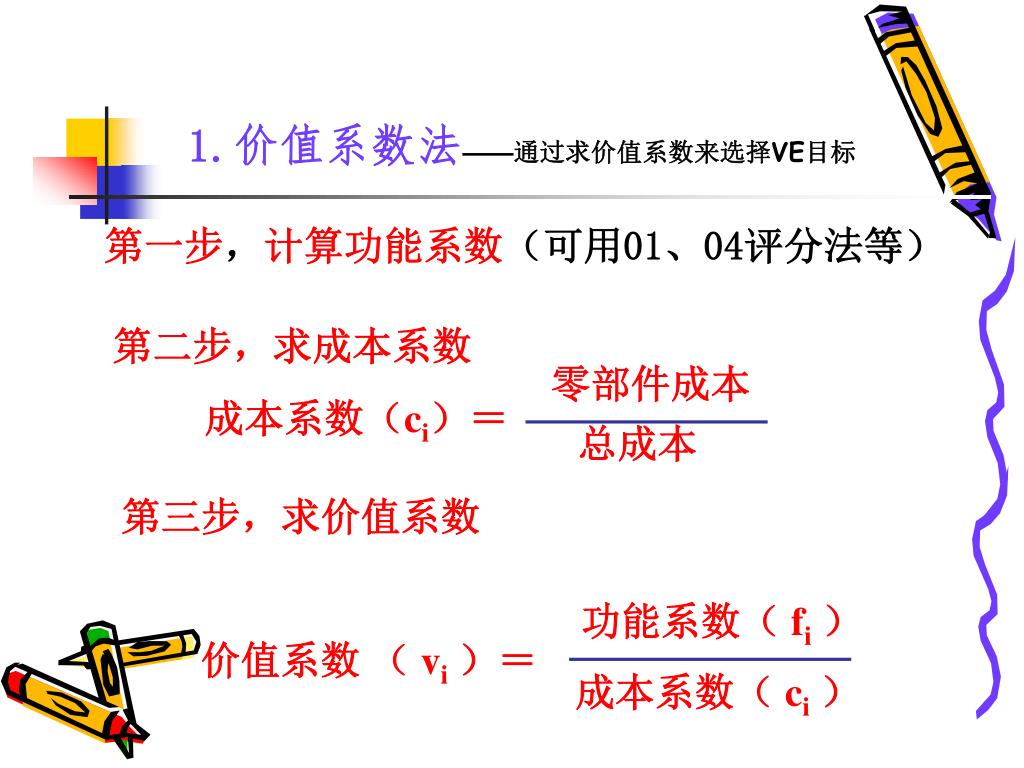

1.价值系数法——通过求价值系数来选择VE目标

第一步,计算功能系数(可用01、04评分法等)

第二步,求成本系数

第三步,求价值系数


7098670

F

V=1

V>1

V<1

0

C

最后按以下原则进行选择:

V<1,成本偏高,应作为分析

对象

V>1,较理想,但若V很大,可能

存在质量隐患,则要考虑

V=1,重要性与成本相符,是

合理的, 不必分析


7098670

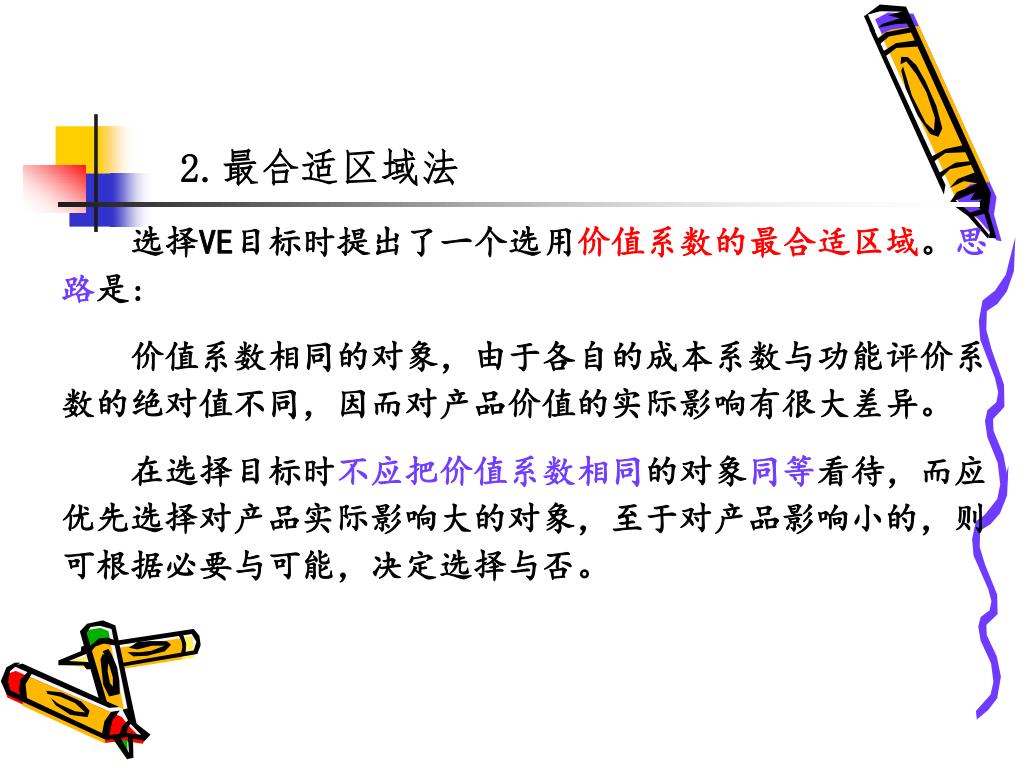

2.最合适区域法

选择VE目标时提出了一个选用价值系数的最合适区域。思路是:

价值系数相同的对象,由于各自的成本系数与功能评价系数的绝对值不同,因而对产品价值的实际影响有很大差异。

在选择目标时不应把价值系数相同的对象同等看待,而应优先选择对产品实际影响大的对象,至于对产品影响小的,则可根据必要与可能,决定选择与否。


7098670

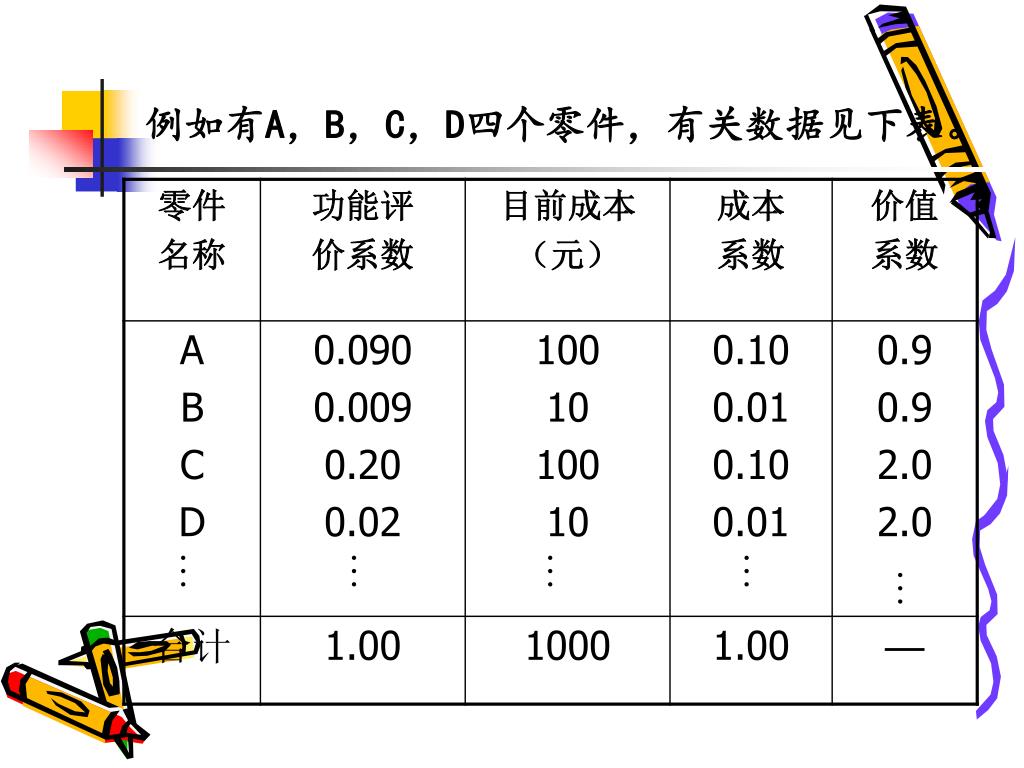

例如有A,B,C,D四个零件,有关数据见下表。


7098670

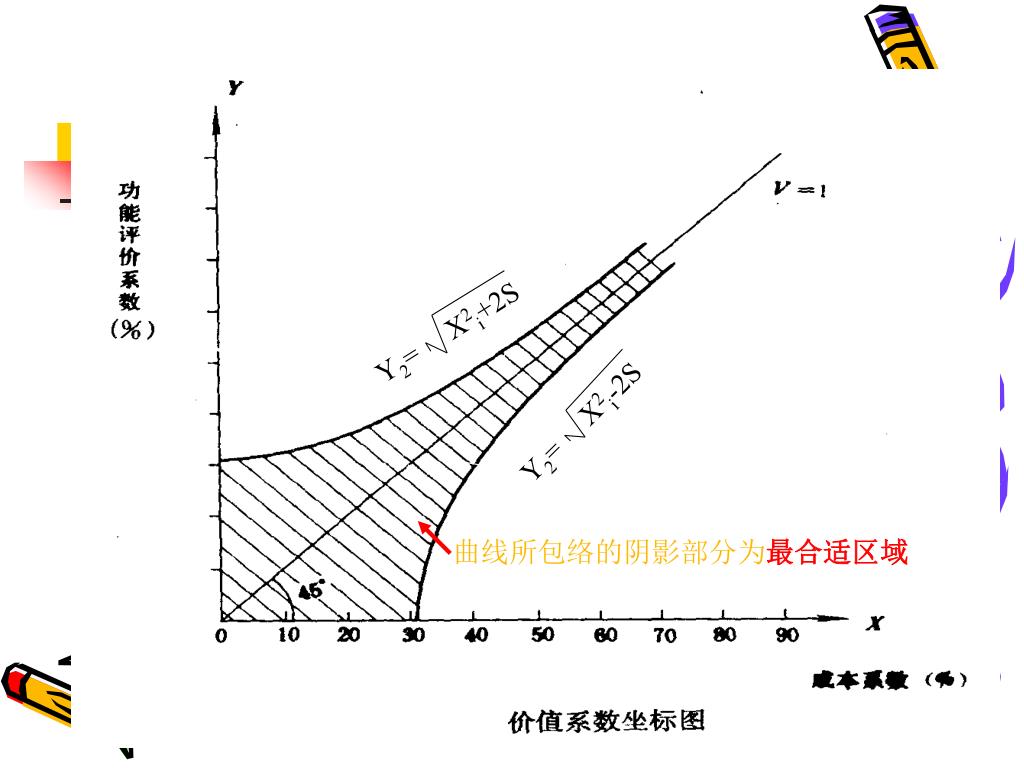

Y2= X2i+2S

Y2= X2i+2S

Y2= X2i-2S

曲线所包络的阴影部分为最合适区域


7098670

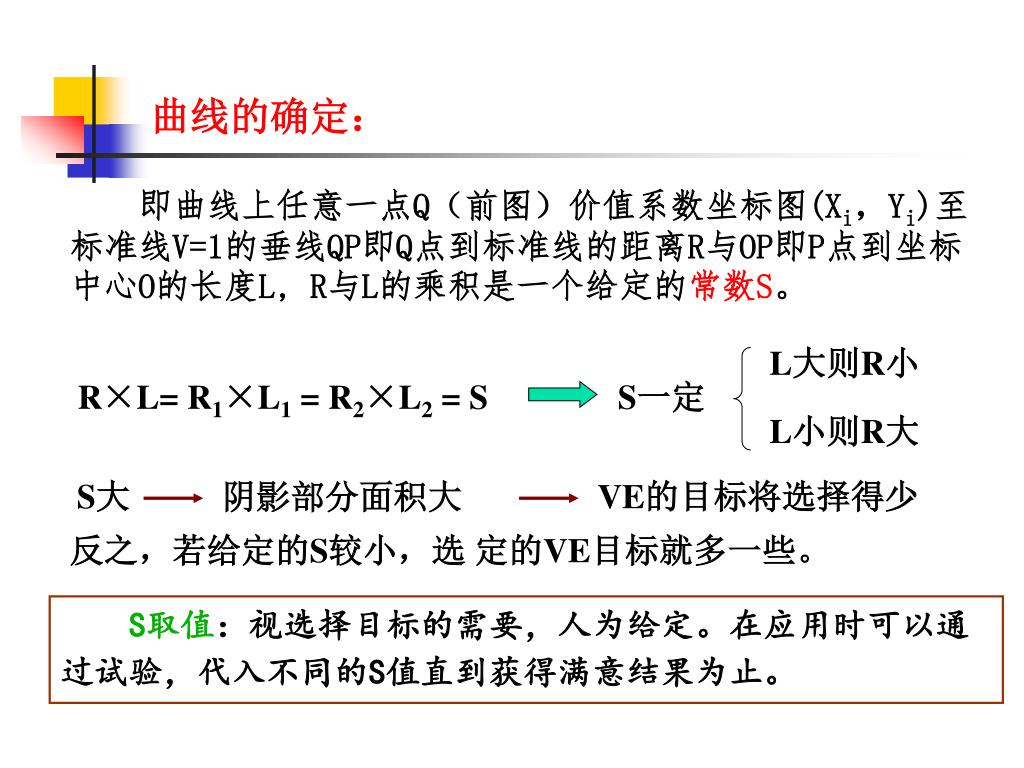

曲线的确定:

即曲线上任意一点Q(前图)价值系数坐标图(Xi,Yi)至标准线V=1的垂线QP即Q点到标准线的距离R与OP即P点到坐标中心O的长度L, R与L的乘积是一个给定的常数S。

L大则R小

R×L= R1×L1 = R2×L2 = S

S一定

L小则R大

S大

VE的目标将选择得少

阴影部分面积大

反之,若给定的S较小,选 定的VE目标就多一些。

S取值:视选择目标的需要,人为给定。在应用时可以通过试验,代入不同的S值直到获得满意结果为止。


7098670

现举自来水笔作例,取S=60

区域外


7098670

五、方案创新与评价

(一) 方案创新的方法:

1. 头脑风暴法(BS法)

——畅谈会,针对问题提出自己的想法,但不能

互相批评

2. 哥顿法(模糊目标法)

——把要研究的问题适当抽象,以利于开拓思路,

一般用于开发新产品的方案

3. Delphi(德尔菲法)

——通过信函或其它联络方式,背对背的发表自

己的建议和意见,有组织单位整理各方建议

取得最优方案


7098670

(二)方案评价

——分为概略和详细评价,这两种评价都有自己的技术、经济和社会三方面的评价,最后综合起来再对方案进行综合评价——选择技术上先进、经济上合理和社会上有利的最优方案。


7098670

价值工程的应用例题

  • 价值工程在建设工程项目中主要应用在规划和设计阶段,因为这两个阶段是提高建设工程项目经济效果的关键环节。


7098670

【例1】某监理工程师针对设计院提出的某商住楼,提出了A、B、C三个方案,进行技术经济分析和专家调整后得出如下表所示数据:


7098670

问题:

1.在下表中计算方案成本系数、功能系数和价值系数,并确定最优方案

2.简述价值工程的工作步骤和阶段划分


7098670

1325

8.85

26.7

3669

解:

1.计算功能得分

A=90.25+8 0.35+10 0.25+9 0.1+8 0.05=8.85

同理

B=8.90

C=8.95

8.85+8.9+8.95=26.7

2.功能总得分

3.功能系数

FA=

= 0.332;

同理

FB=0.333;

FC=0.335

4.成本系数

CA=

= 0.361;

同理

CB=0.305;

CC=0.334


7098670

5.价值系数

FA

0.332

VA=

= 0.92;

=

CA

0.361

同理

VB=1.09;

VC=1.00

max{Vi}= VB=1.09

∴ B为最优


7098670

  • 【例】某业主邀请若干专家对某商务楼的设计方案进行评价。经专家讨论确定的主要评价指标分别为:功能适用性(F1)、经济合理性(F2)、结构可靠性(F3)、外形美观性(F4)、与环境协调性(F5)五项评价指标;各功能之间的重要性关系为:F3比F4重要得多,F3比F1重要,F2和F5同等重要,F4和F5同等重要。经过筛选后,最终对A、B、C三个设计方案进行评价,三个设计方案评价指标的评价得分结果和估算总造价见下表。


7098670

各方案评价指标的评价结果和估算总造价表


7098670

问题:

  • 1.用0-4评分法计算各功能的权重。

  • 2.用价值系数法选择最佳设计方案。

  • 3.若A、B、C三个方案的年度使用费分别为340万元、300万元、350万元,设计使用年限均为50年,基准折现率为10%,用寿命周期年费用法选择最佳设计方案。


F3 f4 f3 f1 f2 f5 f4 f5

各功能之间的重要性关系为:F3比F4重要得多,F3比F1重要,F2和F5同等重要,F4和F5同等重要。


7098670

  • 2.用价值系数法选择最佳设计方案。

  • ①求各方案的功能指数

  • ②求各方案的成本指数

  • ③求各方案的价值指数

  • ④比较选择最佳设计方案
