  1. ΜΑΘΗΜΑ 2 ΠΕΡΙΕΧΟΜΕΝΑ Τομή Πνευματικού Εμβόλου Χωρίς Βάκτρο Διαστασεολόγηση Εμβόλων Διάγραμμα Υπολογισμού Δύναμης Εμβόλων Χρήσεις και Ιδιότητες Εμβόλων Απλής Ενέργειας Τομή Εμβόλου Απλής Ενέργειας Βαλβίδες Ελέγχου Κατεύθυνσης ΥΔΡΑΥΛΙΚΑ- ΠΝΕΥΜΑΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΜΑΤΙΣΜΟΥ Α.Τ.ΡΟΥΤΟΥΛΑΣ

  2. Τομή Πνευματικού Εμβόλου Χωρίς Βάκτρο ΥΔΡΑΥΛΙΚΑ- ΠΝΕΥΜΑΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΜΑΤΙΣΜΟΥ Α.Τ.ΡΟΥΤΟΥΛΑΣ

  3. Τι Υπολογίζουμε στα Πνευματικά Έμβολα; Διαστασεολόγηση Εμβόλων • Την Δύναμη • Το μέγιστο μήκος Διαδρομής • Την Ταχύτητα • Την Κατανάλωση του αέρα ΥΔΡΑΥΛΙΚΑ- ΠΝΕΥΜΑΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΜΑΤΙΣΜΟΥ Α.Τ.ΡΟΥΤΟΥΛΑΣ

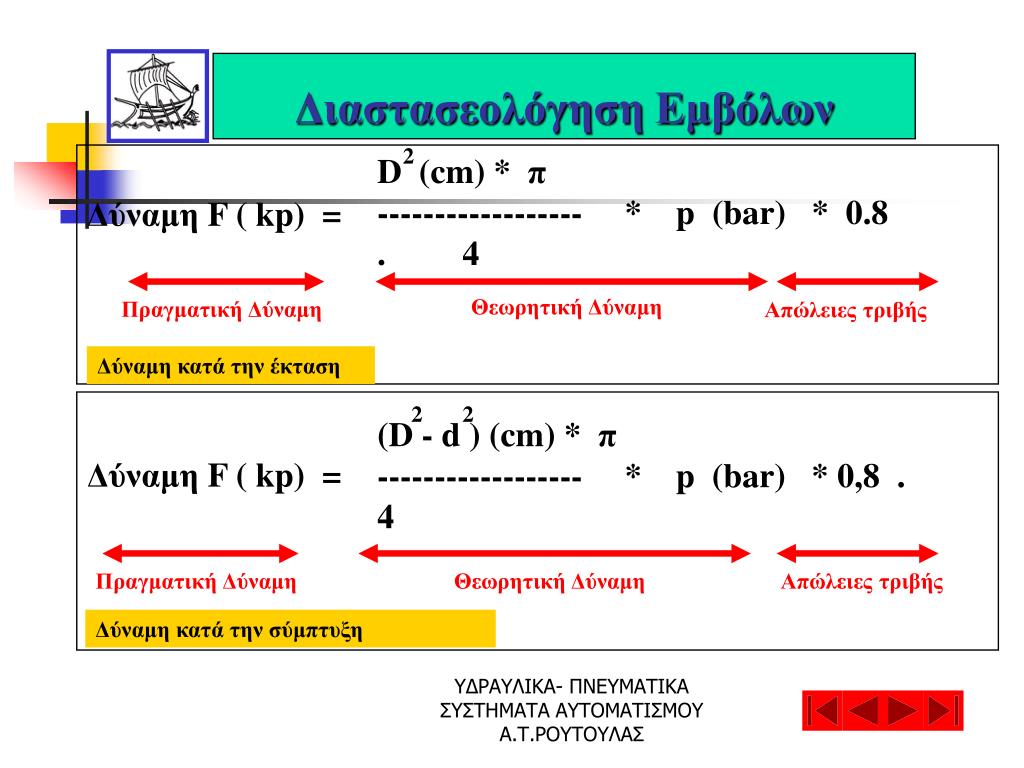

  4. Διαστασεολόγηση Εμβόλων 2 D (cm) * π ------------------ * p (bar) * 0.8 . 4 Δύναμη F ( kp) = Θεωρητική Δύναμη Πραγματική Δύναμη Απώλειες τριβής Δύναμη κατά την έκταση 2 2 (D - d ) (cm) * π ------------------ * p (bar) *0,8 . 4 Δύναμη F ( kp) = Πραγματική Δύναμη Θεωρητική Δύναμη Απώλειες τριβής Δύναμη κατά την σύμπτυξη ΥΔΡΑΥΛΙΚΑ- ΠΝΕΥΜΑΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΜΑΤΙΣΜΟΥ Α.Τ.ΡΟΥΤΟΥΛΑΣ

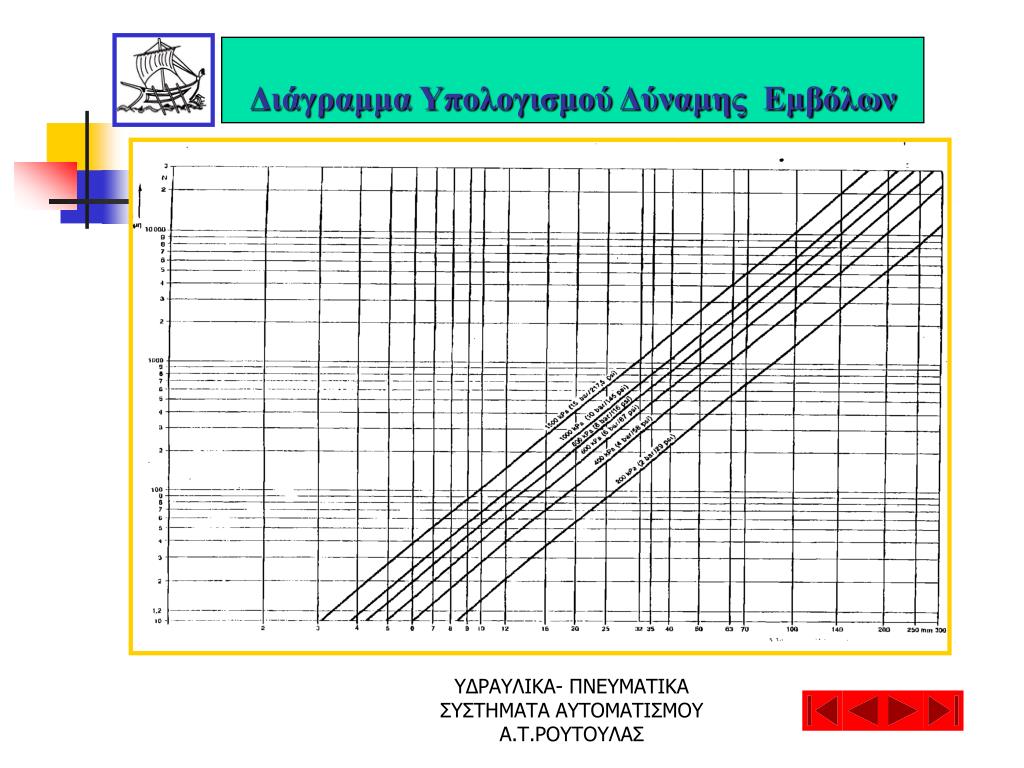

  5. Διάγραμμα Υπολογισμού Δύναμης Εμβόλων ΥΔΡΑΥΛΙΚΑ- ΠΝΕΥΜΑΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΜΑΤΙΣΜΟΥ Α.Τ.ΡΟΥΤΟΥΛΑΣ

  6. Παραγωγή έργου κατά τη μία κατεύθυνση Επαναφορά με ελατήριο ή εξωτερική δύναμη/φορτίο Οικονομία πεπιεσμένου αέρα Περιορισμός στη διαδρομή, συνήθως έως 100mm Χρήσεις και Ιδιότητες Εμβόλων Απλής Ενέργειας ΥΔΡΑΥΛΙΚΑ- ΠΝΕΥΜΑΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΜΑΤΙΣΜΟΥ Α.Τ.ΡΟΥΤΟΥΛΑΣ

  7. Τομή Εμβόλου Απλής Ενέργειας ΥΔΡΑΥΛΙΚΑ- ΠΝΕΥΜΑΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΜΑΤΙΣΜΟΥ Α.Τ.ΡΟΥΤΟΥΛΑΣ

  8. Τομή Εμβόλου Απλής Ενέργειας ΥΔΡΑΥΛΙΚΑ- ΠΝΕΥΜΑΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΜΑΤΙΣΜΟΥ Α.Τ.ΡΟΥΤΟΥΛΑΣ

  9. Βαλβίδες Ελέγχου Κατεύθυνσης Οι βαλβίδες ελέγχου κατεύθυνσης γενικά διακρίνονται σε βαλβίδες: (α) με παραμένουσες θέσεις (β) με ελατήριο επαναφοράς Οι μηχανισμοί ενεργοποίησης διακρίνονται σε τρεις βασικούς τύπους: ·πνευματικό σήμα ·Μηχανικό σήμα ·ηλεκτρικό σήμα Από κατασκευαστική άποψη οι βαλβίδες 5/2 διακρίνονται σε κατηγορίες: ·Βαλβίδες εμβόλου. ·Βαλβίδες με έδρες. ·Βαλβίδες με δίσκο. ΥΔΡΑΥΛΙΚΑ- ΠΝΕΥΜΑΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΜΑΤΙΣΜΟΥ Α.Τ.ΡΟΥΤΟΥΛΑΣ

  10. Βαλβίδες Ελέγχου Κατεύθυνσης ΥΔΡΑΥΛΙΚΑ- ΠΝΕΥΜΑΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΜΑΤΙΣΜΟΥ Α.Τ.ΡΟΥΤΟΥΛΑΣ

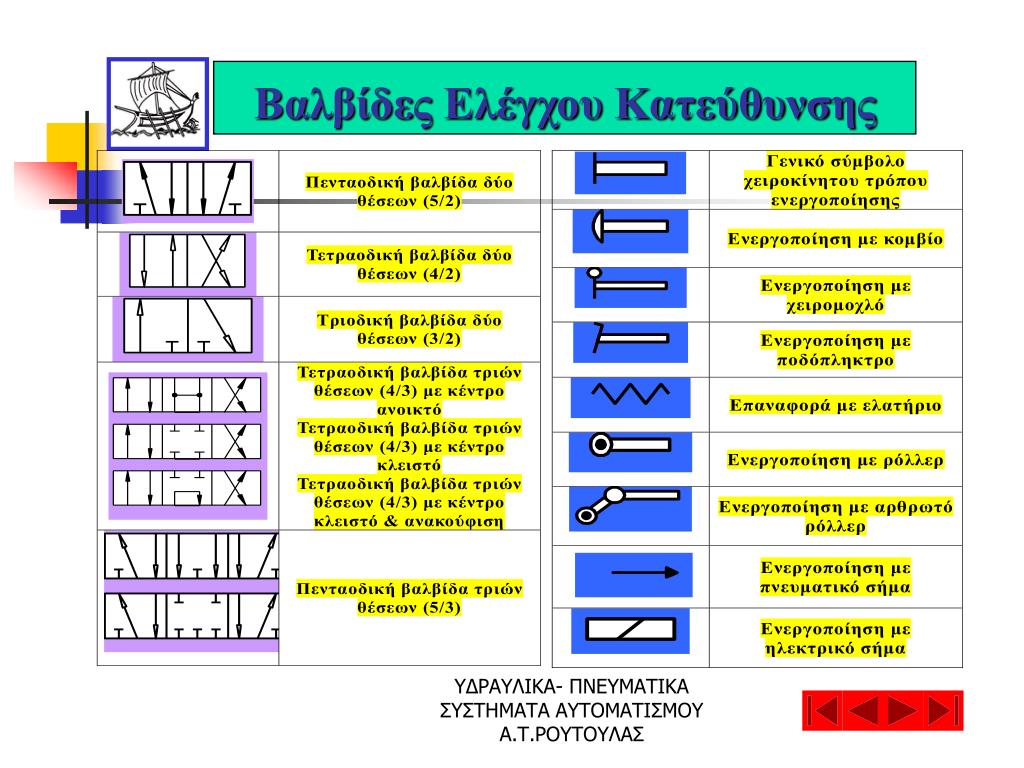

  11. Βαλβίδες Ελέγχου Κατεύθυνσης ΥΔΡΑΥΛΙΚΑ- ΠΝΕΥΜΑΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΜΑΤΙΣΜΟΥ Α.Τ.ΡΟΥΤΟΥΛΑΣ

  12. Τέλος 2ου μαθήματος ΥΔΡΑΥΛΙΚΑ- ΠΝΕΥΜΑΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΜΑΤΙΣΜΟΥ Α.Τ.ΡΟΥΤΟΥΛΑΣ
