where information lives 3.1. H/W Products

EMC H/W Product 소개 Enterprise Storage

Enterprise Storage와 일반 Storage 일반 스토리지 ( Server Dependent ) Enterprise Storage ENTERPRISE STORAGE • 서버에 Dependent 한 Storage 솔루션 • 일정 수준 이상 I/O 발생시 성능 저하 • 장애 복구 방안 미흡, 서버 구성 변경 시 스토리지에 영향 • 소요면적, 전력 등 관련 관리비용 추가 지출 • 데이터 보호, 공유, 관리를 위한 통합스토리지 솔루션 인프라 • 대용량 I/O 에 대한 고성능의 성능 제공 • 무중단 시스템 운용으로 높은 데이터 가용성 유지 • 스토리지 관리 자원 및 Cost 절감으로 생산성 향상

IT 환경에서 Enterprise Storage의 성과 TCO 절감 운영/관리인력의 효율화 데이터 통합관리 Financial Online 서비스 시간의 확대 장애 복구 시간 단축 백업/복구 체계의 혁신 Operational 기업의 경쟁력 향상 대고객 서비스 수준 향상 24 X 365 온라인 서비스 Business

EMC Enterprise Storage Line Up Connectivity SYMMETRIX 8730/3930/5930 Enterprise Consolidation Very Large Applications SYMMETRIX 8430/3830/5830 Enterprise Applications Medium-Scale Consolidation SYMMETRIX 3630/5630 Business Applications Remote Applications SINGLE HARDWARE AND SOFTWARE ARCHITECTURE Capacity

CACHE SLOTS CACHE SLOTS Track Table Track Table Status and Communications Status and Communications MAILBOXES MAILBOXES High Memory Low Memory Symmetrix 8000 Architecture 공유 글로벌 메모리 Front End Front End Top High Top Low Port A Port B Channel Director Disk Director Port C Processor B PowerPC 750 266Mhz Processor B PowerPC 750 266Mhz Port D Port A Port B Processor A PowerPC 750 266Mhz Processor A PowerPC 750 266Mhz Port C Port D Bottom Low Bottom High 40MBS Ultra SCSI Bus

Symmetrix 8000 Series 특징 고성능 지원을 위한 H/W Architecture I/O Procedure • 필요 사항 • Teradata의 고성능을 위한 H/W Architecture 요구 • 업무 특성(Read,Write I/O Intensive)에 맞는 Cache 활용 필요 • 고성능을 위한 기술 투자 및 향후 방향 • EMC Symmetrix • 고성능 Global Cache 및 Processor 장착, 내부 bandwidth 제공 • 고성능을 위한 내부 처리 알고리즘 (Ingenuity, Multi-LRU...) • 각 콤포넌트별 독립적이고 분산적인 제어정보 흐름 Host/Server Channel Director (266MHz) Cache (max 32GB) Internal Bus (1440MB/s) Disk Director (266MHz) Disk Interface (40MB/s) Disk Drive(10000rpm)

4MB Buffer 디스크 성능 Rotational Delay • 3가지 성능 좌우 요소 • Seek time - Time to reposition actuator • Rotational latency • Transfer rate • Symmetrix는 대부분의 I/O를 캐쉬에서 처리함 • 물리적 디스크의 원천적인 Latency를 최소화 • 메모리 속도에서의 Disk I/O처리를 도모 Position Actuator Transfer Data Disk I/O = Seek Time + Rotational Delay + Transfer Rate time

Cache 처리 방식 • LRU (Least Recently Used) 알고리즘 • CACHE 관리 기법으로 가장 낮은DATA 빈도순으로 CACHE에서 PURGE 시키는 방식 • Pre-fetch algorithm • Hit ratio를 높이기 위해 data access pattern 을 자동으로 인식하여(SYMMETRIX의 마이크로코드가 현재시점을 기준으로 100개의 read command를 분석) READ 하고자 하는 DATA의 해당 TRACK을 최고 12개까지 자동으로 CACHE에 LOADING하는 지능적 알고리즘 • Request buffers 및 Scrubbing 알고리즘 • 스토리지 내부 작업 요청을 위한 Request Buffer 및 Cache의 안정성 확보를 위한 방안으로 Scrubbing 알고리즘을 통해 장애 부분의 Fence out를 통해 데이터 보호/복구를 지원 All Symmetrix Operation is controlled by MicroCode.

CPU Seek Rotate Transfer CPU Controller Controller CPU Transfer CPU Controller Physical I/O vs. Cached I/O • CPU: Software overhead, fixed component • Controller: hardware component; fast • Seek and rotate replaced by Table Look Up • Transfer time • Rate is minimum of channel speed and memory speed Physical : Read Hit Rate : 평균 85-95% Write Hit Rate : 평균 100% Cached :

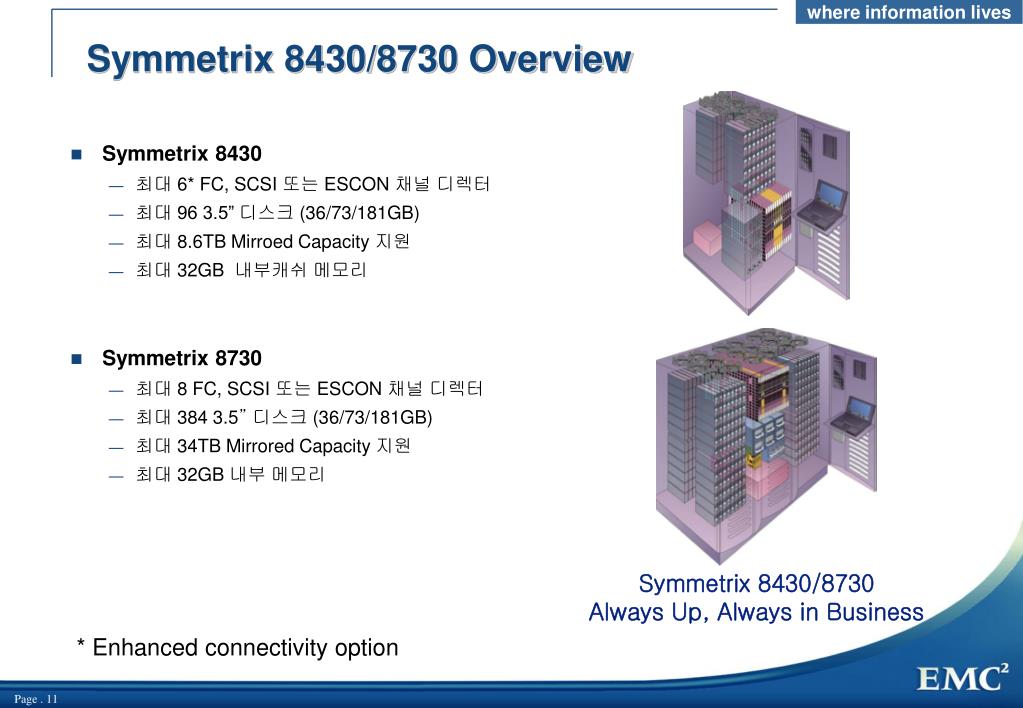

Symmetrix 8430/8730 Overview • Symmetrix 8430 • 최대 6* FC, SCSI 또는 ESCON 채널 디렉터 • 최대 96 3.5” 디스크 (36/73/181GB) • 최대 8.6TB Mirroed Capacity 지원 • 최대 32GB 내부캐쉬 메모리 • Symmetrix 8730 • 최대 8 FC, SCSI 또는 ESCON 채널 디렉터 • 최대 384 3.5” 디스크 (36/73/181GB) • 최대 34TB Mirrored Capacity 지원 • 최대 32GB 내부 메모리 Symmetrix 8430/8730 Always Up, Always in Business * Enhanced connectivity option

Symmetrix 8430 Lay Out Symmetrix8430 Frame 냉각팬 디렉터 Enable/Disable 스위치 디스크 드라이브 서비스 프로세서 Symmetrix 8430 외관 배터리 전원Switch 및 EPO스위치 채널디렉터, 캐쉬메모리, 디스크디렉터 전원공급장치

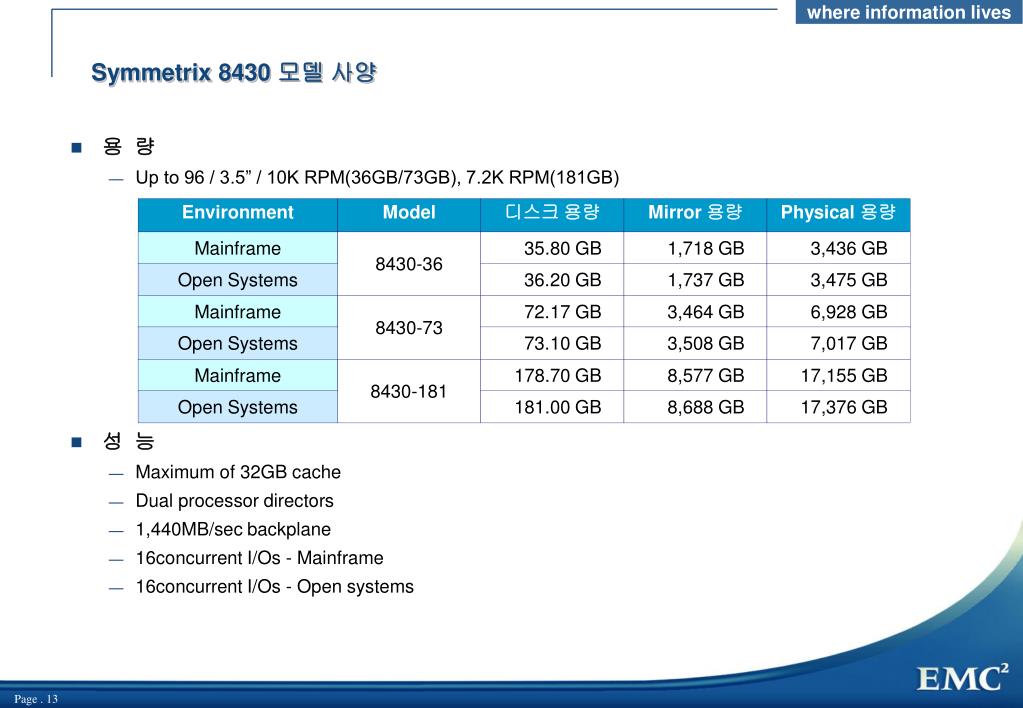

Environment Model 디스크 용량 Mirror 용량 Physical 용량 Mainframe 8430-36 35.80 GB 1,718 GB 3,436 GB Open Systems 36.20 GB 1,737 GB 3,475 GB Mainframe 8430-73 72.17 GB 3,464 GB 6,928 GB Open Systems 73.10 GB 3,508 GB 7,017 GB Mainframe 8430-181 178.70 GB 8,577 GB 17,155 GB Open Systems 181.00 GB 8,688 GB 17,376 GB Symmetrix 8430 모델 사양 • 용 량 • Up to 96 / 3.5” / 10K RPM(36GB/73GB), 7.2K RPM(181GB) • 성 능 • Maximum of 32GB cache • Dual processor directors • 1,440MB/sec backplane • 16concurrent I/Os - Mainframe • 16concurrent I/Os - Open systems

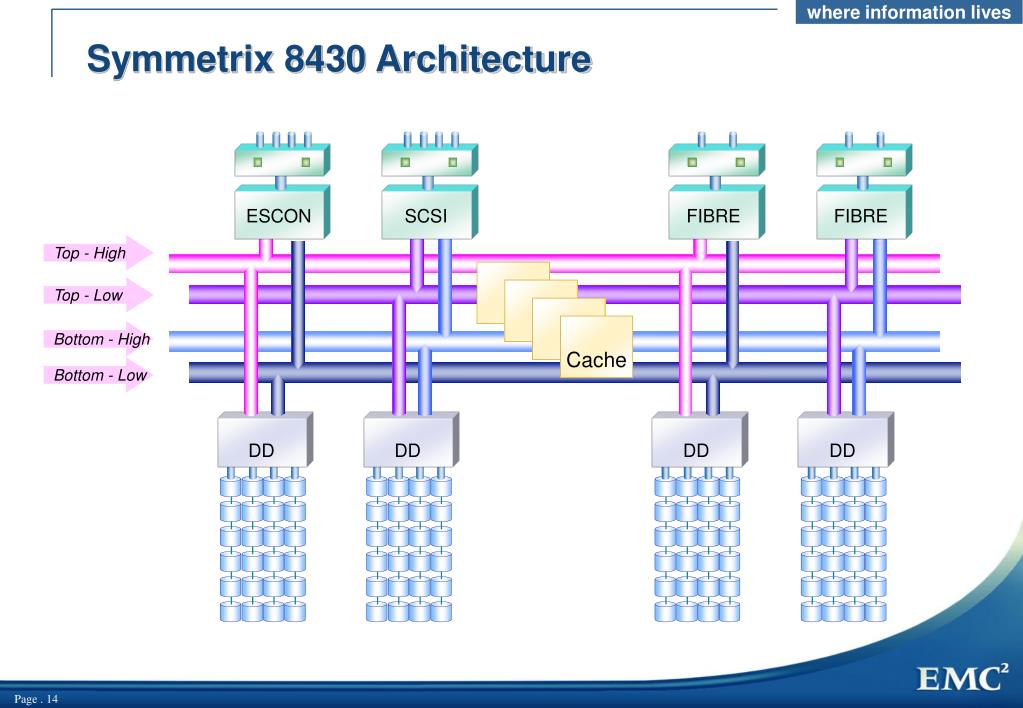

ESCON SCSI FIBRE FIBRE Top - High Top - Low Cache Bottom - High Bottom - Low DD DD DD DD Symmetrix 8430 Architecture

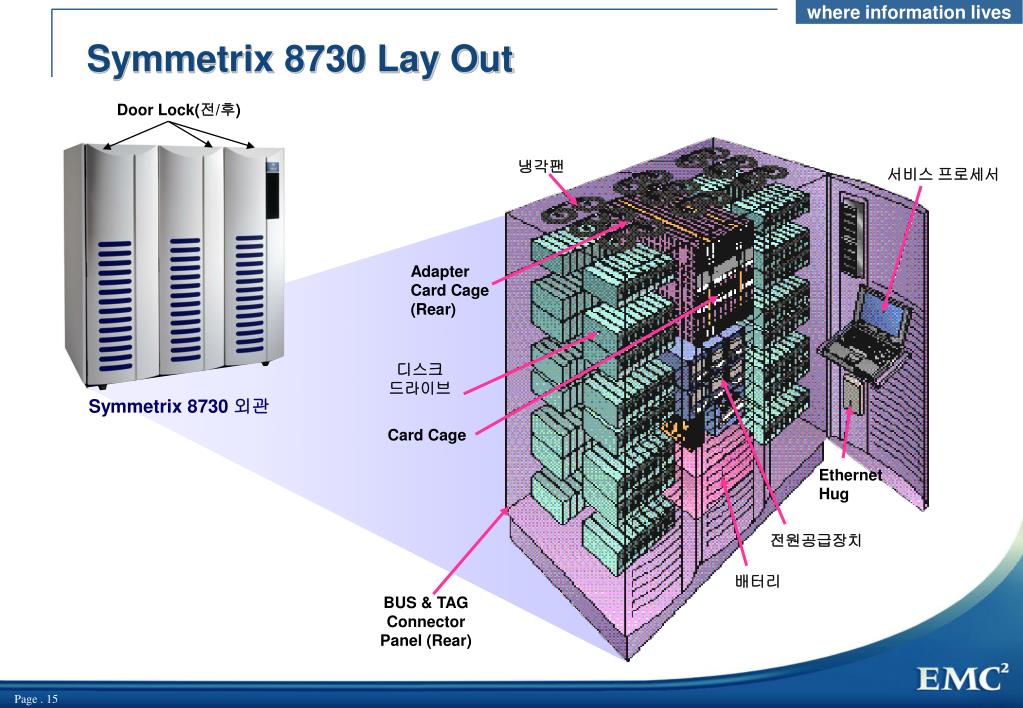

Symmetrix 8730 Lay Out Door Lock(전/후) 냉각팬 서비스 프로세서 Adapter Card Cage (Rear) 디스크 드라이브 Symmetrix 8730 외관 Card Cage Ethernet Hug 전원공급장치 배터리 BUS & TAG Connector Panel (Rear)

Environment Model 디스크 용량 Mirror 용량 Physical 용량 Mainframe 8730-36 35.80 GB 6,803 GB 13,747 GB Open Systems 36.20 GB 6,950 GB 13,900 GB Mainframe 8730-73 72.17 GB 11,547 GB 23,094 GB Open Systems 73.10 GB 11,696 GB 23,392 GB Mainframe 8730-181 178.70 GB 34,311 GB 68,622 GB Open Systems 181.00 GB 34,753 GB 69,506 GB Symmetrix 8730 모델 사양 • 용 량 • Up to 384(320) / 3.5” / 10K RPM(36GB/73GB) , 7.2K RPM(181GB) • 성 능 • Maximum of 32GB cache • Dual Processor Directors • 1,440MB/sec backplane • 32 Concurrent I/Os – Mainframe • 32 Concurrent I/Os – Open Systems

Cache Symmetrix 8730 Architecture ESCON ESCON SCSI SCSI FIBRE FIBRE REMOTE REMOTE Top - High Top - Low Bottom - High Bottom - Low DD DD DD DD DD DD DD DD

EMC H/W Product 소개 NAS 장비

NAS(Network Attached Storage)는 전용파일 서버와 Storage로 이루어 짐 벤더에 따라 전용 파일서버와 스토리지가 별도의 캐비닛으로 구성되는 경우도 있고 하나의 캐비닛에 구성된 경우도 있음. 서버에서 NAS로의 접속은 LAN, WAN등의 데이터 네트웍을 통해 이루어 짐 NAS내에서 전용파일서버와 스토리지 사이의 접속 방법은 채널을 통한 직접접속(DAS), 파이버 채널 스위치를 통한 접속(SAN)이 있음 파일 시스템 관리는 NAS상의 전용 파일 서버에서 이루어 짐 장점 : - 서버가 파일 공유를 할 수 있음 - 구성의 유연성, 확장성 단점 : - 전용 파일 서버를 거쳐 스토리지에 접속되므로 접속단계가 늘어남 Network Attached Storage (NAS) Server 데이터 네트웍 ( LAN ) Network Attached Storage Channel SCSI or FC Ethernet FDDI ATM Storage 전용파일 서버

EMC NAS 제품군 Enterprise Celerra FLEXIBILITY SCALABILITY AVAILABILIY Celerra SE IP4700 Mid-range MANAGEMENT Mid-range Enterprise

Celerra Symmetrix Heterogeneous Clients Network NT SharedFiles UNIX Sharing Files over Networks Unix Unix Unix Unix NT NT NT NT EMC Celerra File Server 개요 • 전용 네트워크 파일 서버 • 고속 네트워크(Gigabit Ethernet / Fast Ethernet) 이용 • 다양한 플랫폼 사이의 데이터의 공유 및 이동을최적화 • 네트웍 파일 병목 현상 제거 • 네트웍 파일 I/O 처리 전용 O/S 내장(DART) • 파일 서버의 통합 • NFS 프로토콜 및 CIFS 프로토콜 동시 지원 • UNIX및 Windows NT환경사이의 파일공유

EMC Celerra File Server 아키텍쳐 Data Movers (1 to 14) • 독립적인 file servers • 실시간 데이터 엑세스를 지원하는 최적화된 O/S 내장(DART) • 표준 네트웍 프로토콜 지원: NFS, FTP, CIFS • Hot spare 지정을 통한 자동 장애 • 복구 • 다양한 네트웍 접속성 : Ethernet(10/100,Giga), FDDI, ATM • 복수개의 Path간 로드 벨런싱 • 복수개의 Path간 복구 장애 Celerra Cabinet • 이중화된 전원 장치 및 냉각 장치 • 전체 시스템 배터리 백업 • 이중화된 내부 통신 장치 • 모듈화된 업계 표준 하드웨어 • 원격지 유지 보수 지원 프로세서 • 이중화된 파워 케이블 Control Station • UNIX 또는 Web 기반의 GUI를 • 통한 시스템 관리 및 구성 관리

EMC Celerra File Server 종류 • Celerra File Server-14 • 전용 Cabinet에 최대 14개의 Data Mover(File server)와 최대 2개의 Control station이 장착되며 Symmetrix 와 함께 구성되는 대규모 엔터프라이즈급 파일 서버 솔루션 • Symmetrix 와의 접속으로 RAID-1 Mirrored Disk구성을 통해 최대 14TB 용량을 지원 • Celerra File Server-SE • 파일서버와 디스크 동시 장착으로 최대 4개의 Data Mover (File server ) 와 최대 2개의 Control station이 장착 가능한 단일 Cabinet 으로 구성되는 중소 규모의 엔터프라이즈급 파일 서버 솔루션 • 자체 RAID-1 Mirrored Disk구성을 통해 최대 Usable 580GB 용량을 지원 • Celerra File Server 300 / 500 • CFS-SE 의 Pre-configured Model로 Software 및 모든 구성이 완료된 상태로 빠른 설치 및 운영이 가능한 중소 규모의 엔터프라이즈급 파일 서버 솔루션 • CFS 300은 자체 RAID-1 구성으로 RAID-1 Mirrored Disk구성을 통해 362GB Usable 용량 지원 • CFS 500은 자체 RAID-1 구성으로 RAID-1 Mirrored Disk구성을 통해 580 GB Usable 용량 지원 [ CFS-14 ] [ CFS-SE ] [ CFS 300/500 ]

EMC H/W Product 소개 SAN 장비

Direct Attached Storage에서 스토리지 당 접속 서비스의 증가, 서버당 접속 스토리지 수의 증가 관리비용의 절감 등을 목적으로 채널 접속에 네트웍의 개념을 도입한 것이 SAN 임 기존의 채널 기술 중 접속거리, 대역폭을 고려하여 파이버 채널 기술이 SAN의 채널 기술로 표준화 됨 채널에 네트웍에 개념을 구현하기 위해 채널 스위치 개념이 도입 되었고 여기에 파이버 채널 결합되어 구현된 것이 파이버 채널 스위치 임 장점 : 구성의 유연성, 확장성, 가용성 단점 : 현재 SAN을 통한 파일 공유는 불가함 FC FC Storage Area Network (SAN) Server 채널 스위치 채널 스토리지 파이버 채널 스위치

Workgroup or • Departmental • High Availability • Centrally Managed • Departmental Locations • Manageable Growth • Rack Mountable • N+1 Power and Cooling • FibreAlliance Compliant SAN 지원 Product Scalability FC-Director Connectrix Enterprise Director FC-Switch • Enterprise Class • No Excuses Fault Tolerance • Centrally Managed • Redundant everything • Non-disruptive Upgrades • Data Center location • Symmetrix Like Attributes • Rapid Growth • Scales to Large ESNs DS-16 FC-Hubs Hubs • Workgroup • Lowest Availability • No Management • No redundancy • Lowest scalability • Lowest Cost Service level 3 Service level 1 Service level 2 AvailabilityandFunctionality

Connectrix DS-16B Lay Out

Connectrix DS-16B 개요 • Department Fabric Switch • 파이버 패브릭(Fiber Fablic)을 형성하고 관리할수 있도록 16개의 파이버 채널 포트와 패브릭 오퍼레이팅 시스템 제공 • 소규모용 SAN 스위치로 설치 시간 및 구성 방법이 신속,간단 • 사양 • 16개의 GBIC(Gigabit Interface Converter) • Port당 Full-Duplex, 100MB/sec의 대역폭 제공 • Non-Blocking Switching 구조 • 단일 스위칭 Processor • 단독으로 사용하거나 Rack에 거치하여 사용 • 현장에서 교체 가능한 부품(스위치 전체, 전원 공급장치, GBIC, 팬)

Enterprise Connectivity System Service Processor Enterprise Director 64 Fibre Channel Connectivity Connectrix ED-1032 개요 • Enterprise Fabric Switch • 산재해 있는 이기종의 수많은 서버들을 여러 대의 EMC 스토리지에 물리적으로 접속케 해줌 • 가용성과 관리기능을 내장한 엔터프라이즈급의 파이버 채널 디렉터로 고성능 및 고가용성 기능 및 엔터프라이즈급의 관리기능 제공 • 기능 • 최대 32개의 파이버 채널 접속 스위칭 포트 제공 • 모든 포트에 Full 대역폭으로 동시에 데이터를 송수신 할 수 있는 스위칭 기능 • 하드웨어 요소의 이중화 구성, 장애 감지, 자동 페일 오버 • 사양 • 포트당 전송속도 : 100MB/sec • 캐비넷당 디렉터 수(최대) : 2개 • 디렉터당 I/O포트수(최소/최대) : 16/32 (4포트씩 증설) • 캐비넷당 I/O 포트수(최소/최대) : 16/64

EC-1100 캐비넷 EC-1100 캐비넷에는 두 대의 ED-1032 파이버 채널 디렉터를 장착할 수 있으며 장착된 파이버 채널 디렉터를 구성 관리하고 모니터링할 수 있는 기능이 내장되어 있다. • EC-1100 캐비닛의 세부 구성 요소 • 관리 소프트웨어를 탑재하여 모든 구성요소를 모니터링하는 노트북 컴퓨터인 EFC서버 • ED-1032 Enterprise Director 2대 • 한대의 EFC 서버로 최대 4대의 EC-1100캐비닛을 관리할 수 있다. • EFC서버와 파이버 채널 디렉터를 연결하는 1대의 24 포트 10Base-T 이더넷 허브 • 캐비닛의 구성요소를 중앙에서 관리할 수 있도록 해주는 EM-1002 Connectrix 관리 소프트웨어 • 제품의 관리와 서비스 용도로 사용되는33.63 Kbps 외장 모뎀 • EFC서버를 위한 Zip 드라이브 • 이중화된 AC 전원 입력단 • 파워 스위치
