CHƯƠNG 5 MỘT SỐ NGHI THỨCLIÊN KẾT DỮ LIỆU

[email protected]


N i dung

Nội dung

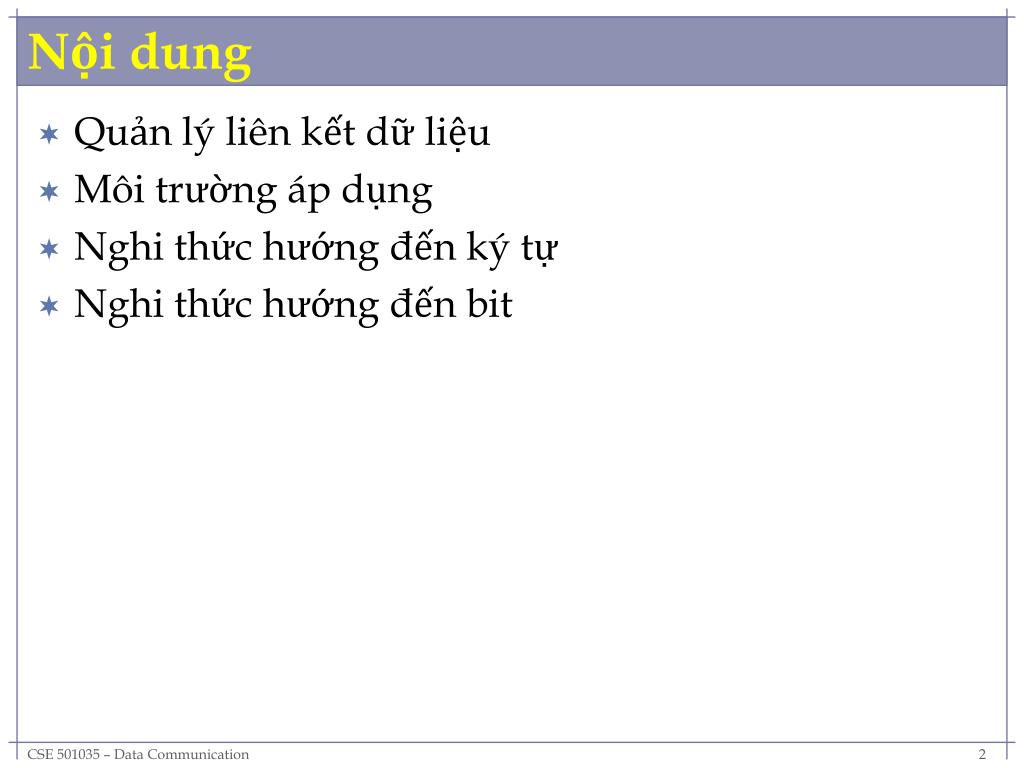

  • Quản lý liên kết dữ liệu

  • Môi trường áp dụng

  • Nghi thức hướng đến ký tự

  • Nghi thức hướng đến bit


Qu n l li n k t d li u

Quản lý liên kết dữ liệu

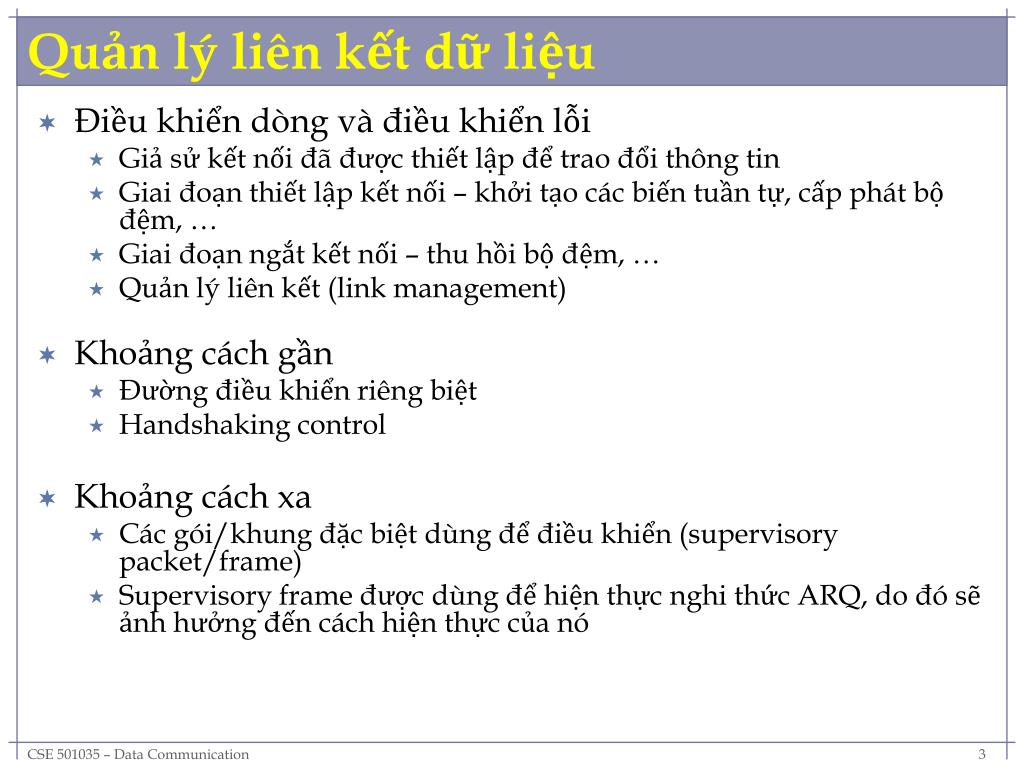

  • Điều khiển dòng và điều khiển lỗi

    • Giả sử kết nối đã được thiết lập để trao đổi thông tin

    • Giai đoạn thiết lập kết nối – khởi tạo các biến tuần tự, cấp phát bộ đệm, …

    • Giai đoạn ngắt kết nối – thu hồi bộ đệm, …

    • Quản lý liên kết (link management)

  • Khoảng cách gần

    • Đường điều khiển riêng biệt

    • Handshaking control

  • Khoảng cách xa

    • Các gói/khung đặc biệt dùng để điều khiển (supervisory packet/frame)

    • Supervisory frame được dùng để hiện thực nghi thức ARQ, do đó sẽ ảnh hưởng đến cách hiện thực của nó


Qu n l li n k t d li u1

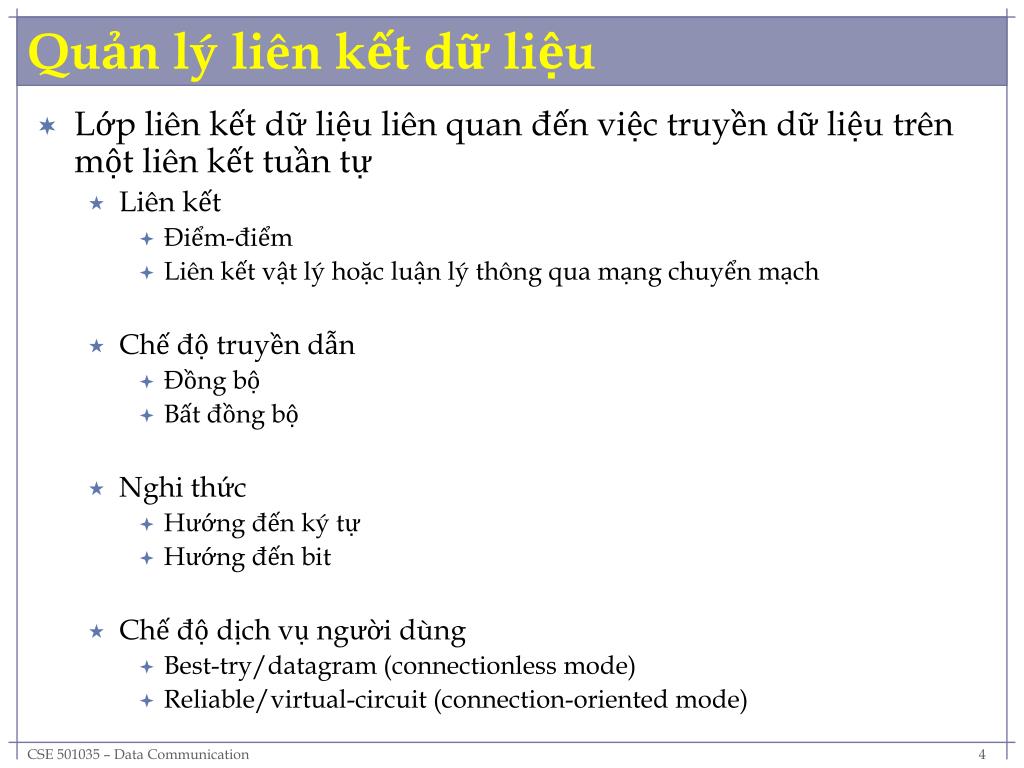

Quản lý liên kết dữ liệu

  • Lớp liên kết dữ liệu liên quan đến việc truyền dữ liệu trên một liên kết tuần tự

    • Liên kết

      • Điểm-điểm

      • Liên kết vật lý hoặc luận lý thông qua mạng chuyển mạch

    • Chế độ truyền dẫn

      • Đồng bộ

      • Bất đồng bộ

    • Nghi thức

      • Hướng đến ký tự

      • Hướng đến bit

    • Chế độ dịch vụ người dùng

      • Best-try/datagram (connectionless mode)

      • Reliable/virtual-circuit (connection-oriented mode)


M i tr ng ng d ng

Môi trường ứng dụng

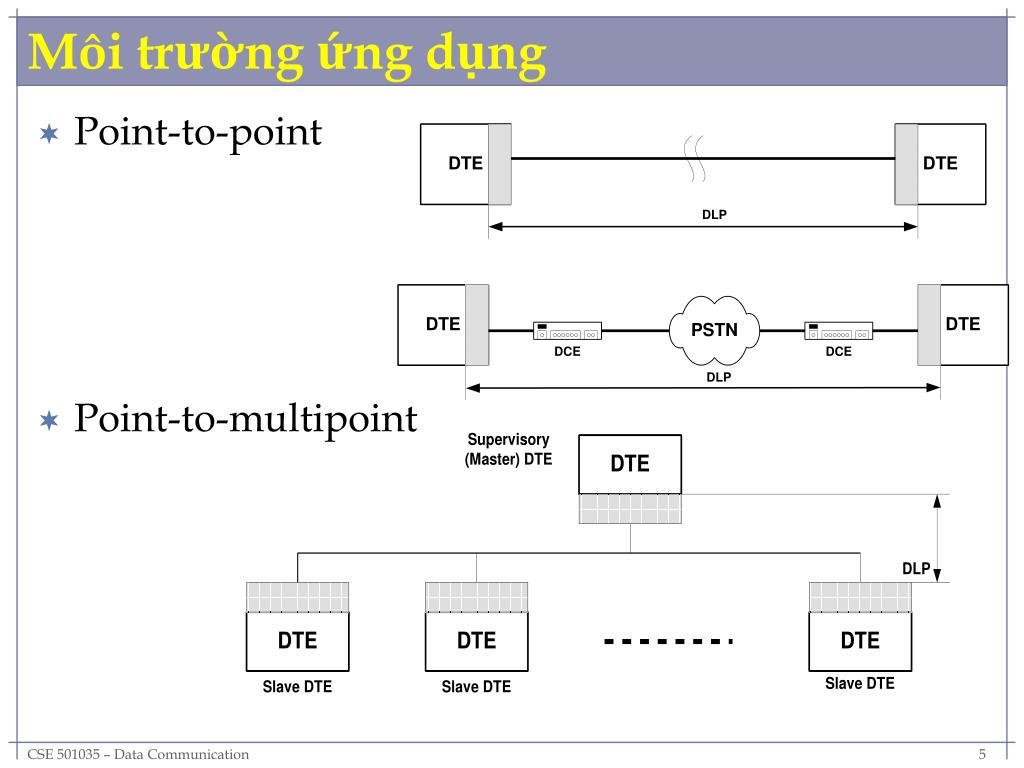

  • Point-to-point

  • Point-to-multipoint


M i tr ng ng d ng1

Môi trường ứng dụng

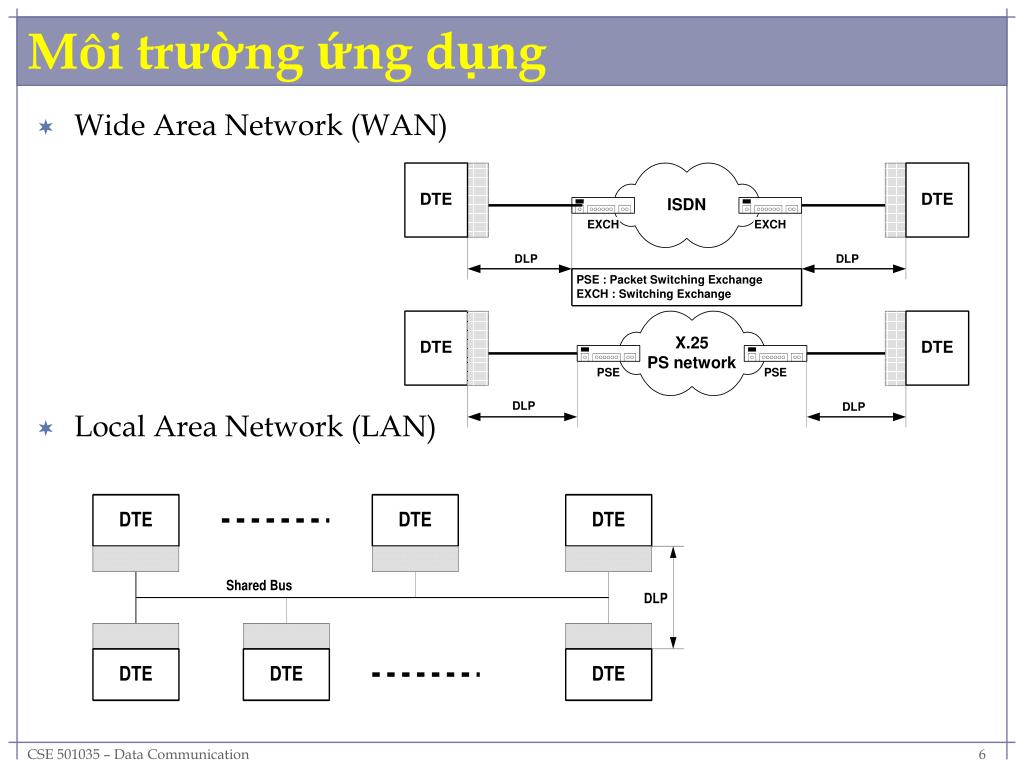

  • Wide Area Network (WAN)

  • Local Area Network (LAN)


Nghi th c h ng k t

Nghi thức hướng ký tự

  • Nghi thức điều khiển đồng bộ nhị phân (Binary Synchronous Communication – BSC)

    • Đặc điểm

      • IBM

        • ISO 1745

        • ANSI X3.28

      • Half-duplex

      • Multipoint

      • Truyền dẫn đồng bộ hoặc bất đồng bộ

      • Điều khiển lỗi “Idle RQ”

    • Hạn chế

      • Không đánh số thứ tự (idle ARQ)

      • Chỉ truyền half-duplex

      • Phụ thuộc mã điều khiển (code-dependent)

      • Không điều khiển lỗi cho các trường điều khiển

      • Không có khả năng mở rộng

      • Tình trạng độc chiếm đường truyền của máy phát

      • Không hỗ trợ cơ chế “hub polling” hoặc “fast select”

      • Thủ tục khó sử dụng đối với văn bản


Nghi th c bsc

Nghi thức BSC

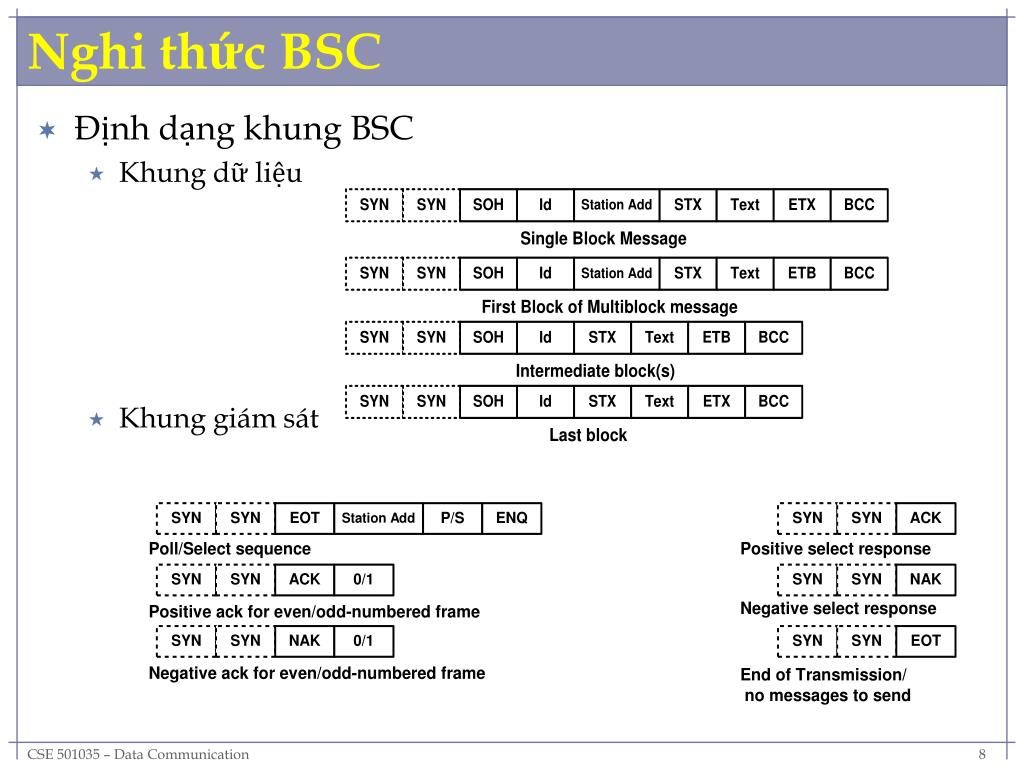

  • Định dạng khung BSC

    • Khung dữ liệu

    • Khung giám sát


Nghi th c bsc1

Nghi thức BSC

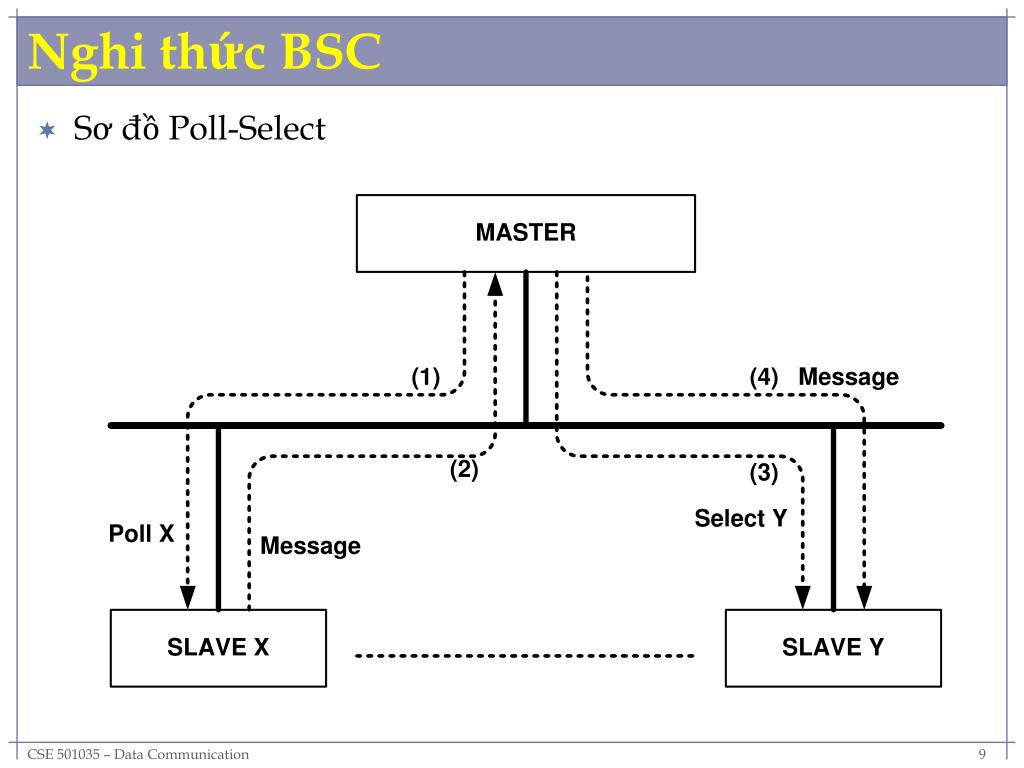

  • Sơ đồ Poll-Select


Nghi th c bsc2

Nghi thức BSC

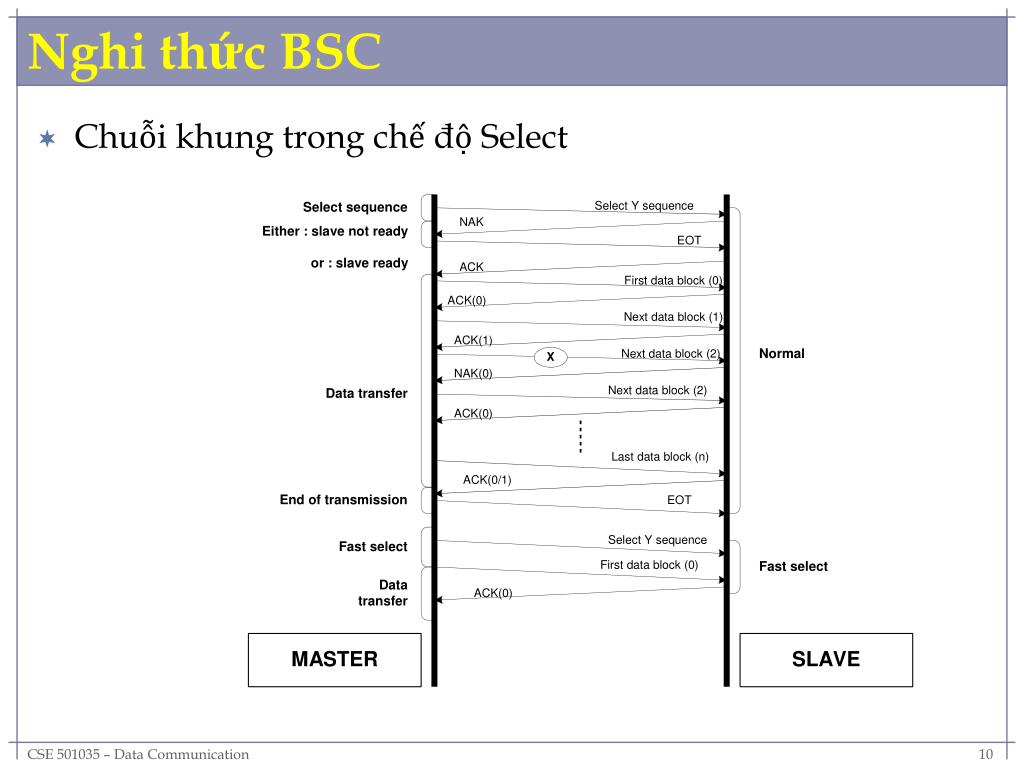

  • Chuỗi khung trong chế độ Select


Nghi th c bsc3

Nghi thức BSC

  • Chuỗi khung trong chế độ Poll


Nghi th c h ng n bit

Nghi thức hướng đến bit

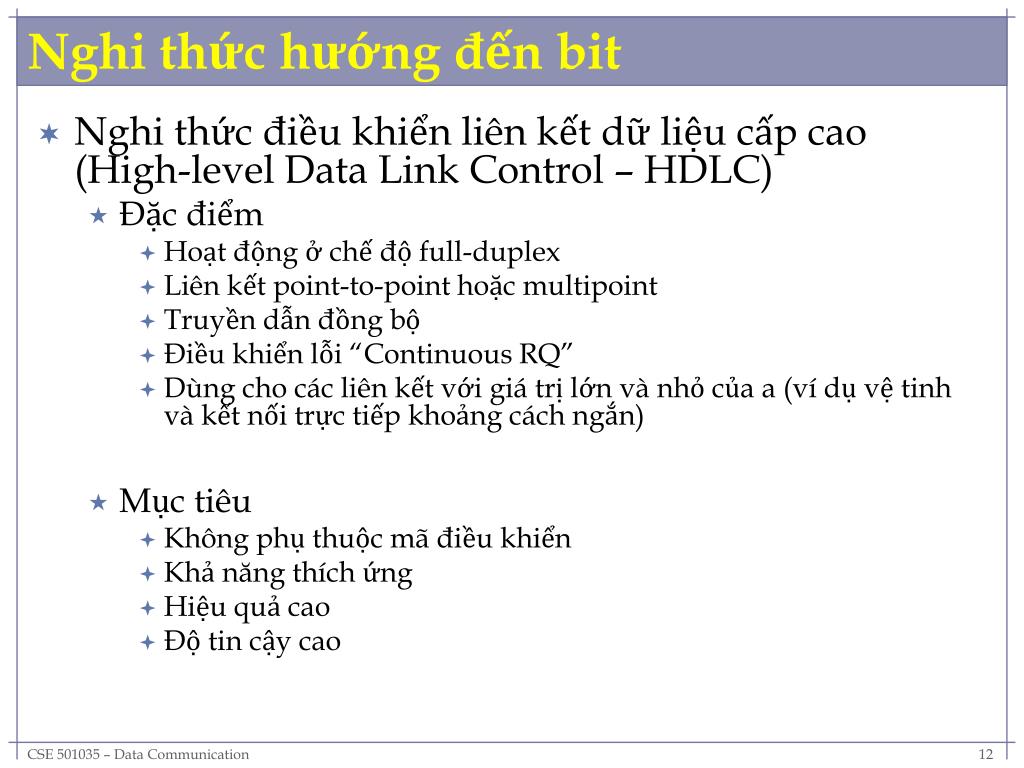

  • Nghi thức điều khiển liên kết dữ liệu cấp cao (High-level Data Link Control – HDLC)

    • Đặc điểm

      • Hoạt động ở chế độ full-duplex

      • Liên kết point-to-point hoặc multipoint

      • Truyền dẫn đồng bộ

      • Điều khiển lỗi “Continuous RQ”

      • Dùng cho các liên kết với giá trị lớn và nhỏ của a (ví dụ vệ tinh và kết nối trực tiếp khoảng cách ngắn)

    • Mục tiêu

      • Không phụ thuộc mã điều khiển

      • Khả năng thích ứng

      • Hiệu quả cao

      • Độ tin cậy cao


Nghi th c hdlc c u h nh li n k t

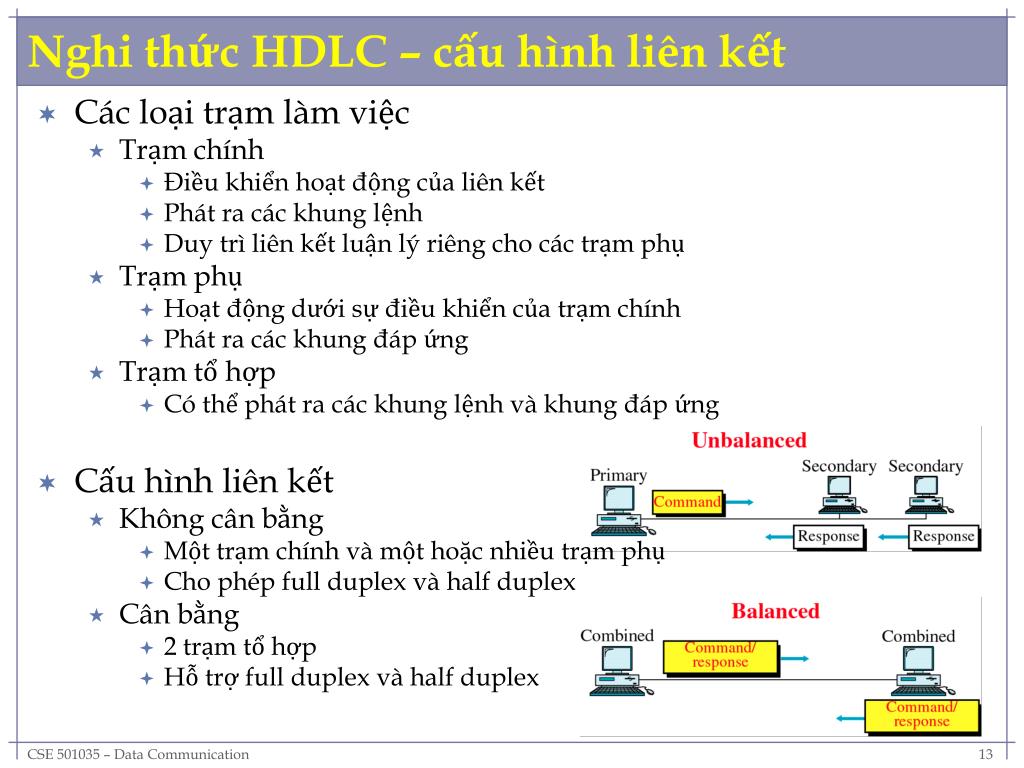

Nghi thức HDLC – cấu hình liên kết

  • Các loại trạm làm việc

    • Trạm chính

      • Điều khiển hoạt động của liên kết

      • Phát ra các khung lệnh

      • Duy trì liên kết luận lý riêng cho các trạm phụ

    • Trạm phụ

      • Hoạt động dưới sự điều khiển của trạm chính

      • Phát ra các khung đáp ứng

    • Trạm tổ hợp

      • Có thể phát ra các khung lệnh và khung đáp ứng

  • Cấu hình liên kết

    • Không cân bằng

      • Một trạm chính và một hoặc nhiều trạm phụ

      • Cho phép full duplex và half duplex

    • Cân bằng

      • 2 trạm tổ hợp

      • Hỗ trợ full duplex và half duplex


Nghi th c hdlc ch truy n

Nghi thức HDLC – chế độ truyền

  • Normal Response Mode (NRM)

    • Cấu hình không cân bằng

    • Trạm chính khởi động việc truyền đến trạm phụ

    • Trạm phụ chỉ có thể truyền dữ liệu để đáp ứng lại lệnh từ trạm chính

    • Dùng đường truyền dạng multi-drop

    • Thường máy chủ sẽ là trạm chính và các terminal là trạm phụ

  • Asynchronous Balanced Mode (ABM)

    • Cấu hình cân bằng

    • Trạm nào cũng có thể bắt đầu truyền mà không cần sự cho phép

    • Được dùng rộng rãi

    • Không tốn chi phí cho việc polling

  • Asynchronous Response Mode (ARM)

    • Cấu hình không cân bằng

    • Trạm phụ có thể bắt đầu truyền mà không cần sự cho phép của trạm chính

    • Trạm chính chịu trách nhiệm cho đường truyền

    • Ít dùng


Nghi th c hdlc ch truy n1

Nghi thức HDLC – chế độ truyền


Nghi th c hdlc c u tr c khung

Nghi thức HDLC – cấu trúc khung

  • Truyền dẫn đồng bộ

  • Truyền dẫn theo khung

  • Định dạng khung chung cho việc trao đổi dữ liệu và điều khiển


Nghi th c hdlc c i u khi n

Nghi thức HDLC – cờ điều khiển

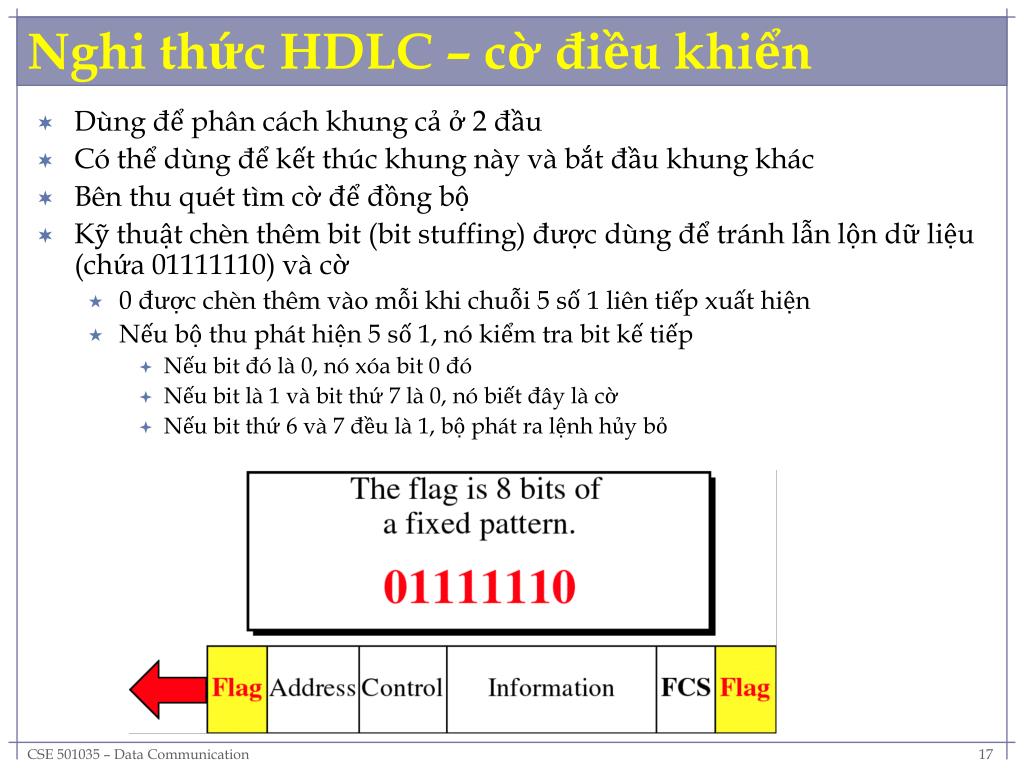

  • Dùng để phân cách khung cả ở 2 đầu

  • Có thể dùng để kết thúc khung này và bắt đầu khung khác

  • Bên thu quét tìm cờ để đồng bộ

  • Kỹ thuật chèn thêm bit (bit stuffing) được dùng để tránh lẫn lộn dữ liệu (chứa 01111110) và cờ

    • 0 được chèn thêm vào mỗi khi chuỗi 5 số 1 liên tiếp xuất hiện

    • Nếu bộ thu phát hiện 5 số 1, nó kiểm tra bit kế tiếp

      • Nếu bit đó là 0, nó xóa bit 0 đó

      • Nếu bit là 1 và bit thứ 7 là 0, nó biết đây là cờ

      • Nếu bit thứ 6 và 7 đều là 1, bộ phát ra lệnh hủy bỏ


Nghi th c hdlc kt ch n bit

Nghi thức HDLC – KT chèn bit

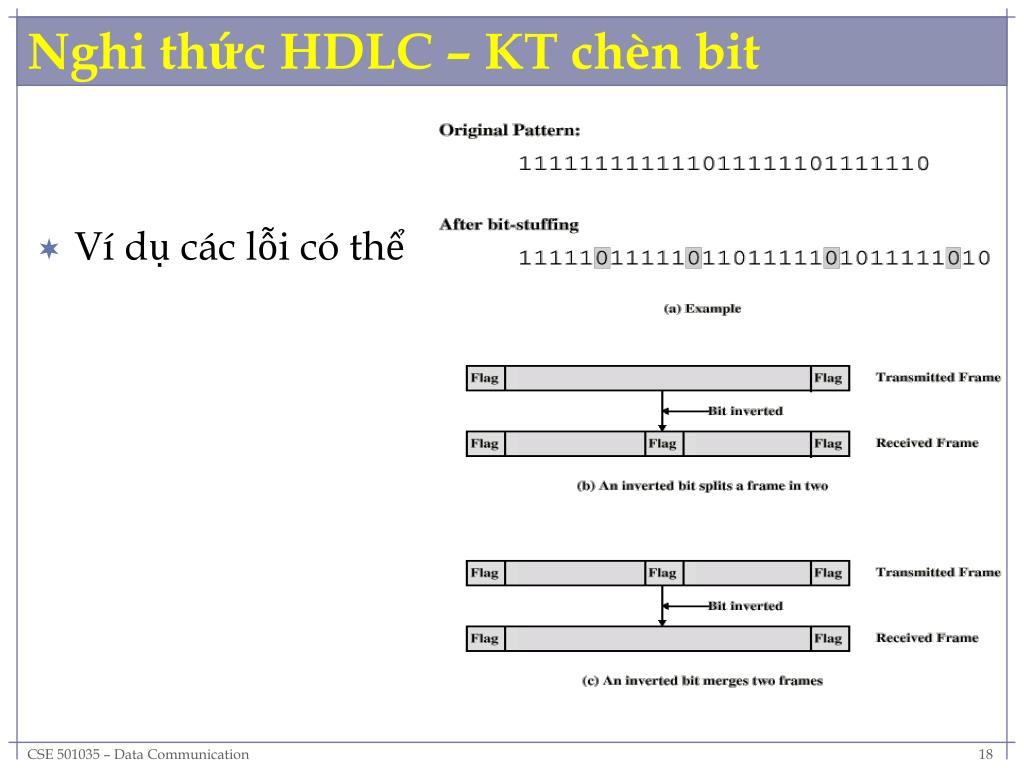

  • Ví dụ các lỗi có thể


Nghi th c hdlc tr ng a ch

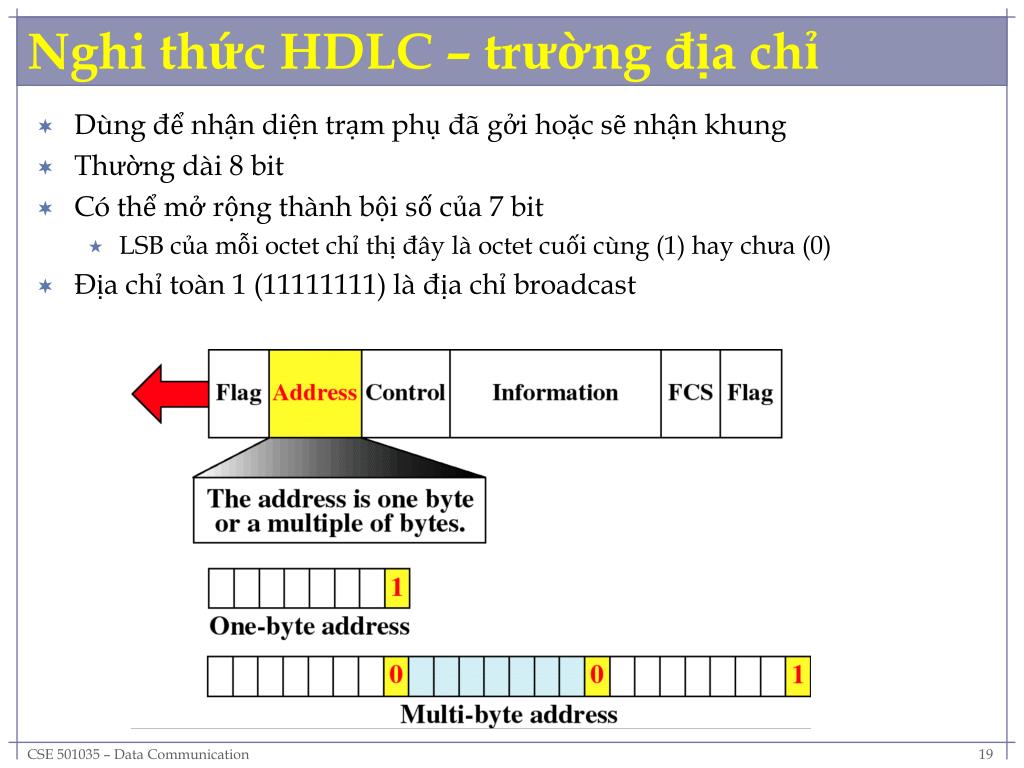

Nghi thức HDLC – trường địa chỉ

  • Dùng để nhận diện trạm phụ đã gởi hoặc sẽ nhận khung

  • Thường dài 8 bit

  • Có thể mở rộng thành bội số của 7 bit

    • LSB của mỗi octet chỉ thị đây là octet cuối cùng (1) hay chưa (0)

  • Địa chỉ toàn 1 (11111111) là địa chỉ broadcast


Nghi th c hdlc tr ng i u khi n

Nghi thức HDLC – trường điều khiển

  • Khác nhau tùy thuộc vào loại khung

    • Thông tin – dữ liệu cần truyền đến người dùng (lớp trên)

      • Điều khiển dòng và điều khiển lỗi được gởi kèm (piggybacked) trong các khung thông tin

    • Giám sát – dùng ARQ khi piggyback không được dùng

    • Không số – hỗ trợ cho việc điều khiển liên kết

  • 1 hoặc 2 bit đầu tiên của truờng điều khiển dùng để nhận dạng loại khung

  • Bit Poll/Final

    • Dùng tùy theo ngữ cảnh

    • Khung lệnh

      • Bit P

      • 1 để mời gọi (poll) đáp ứng của các trạm ngang hàng

    • Khung đáp ứng

      • Bit F

      • 1 để chỉ thị đáp ứng đối với lệnh mời gọi


Nghi th c hdlc

Nghi thức HDLC

  • Trường thông tin

    • Chỉ có trong các khung thông tin và một số khung không số

    • Chứa một số nguyên các octet

    • Chiều dài thay đổi

  • Trường FCS

    • Dùng để phát hiện lỗi

    • CRC 16 bit

    • Có thể dùng CRC 32 bit


Nghi th c hdlc ho t ng

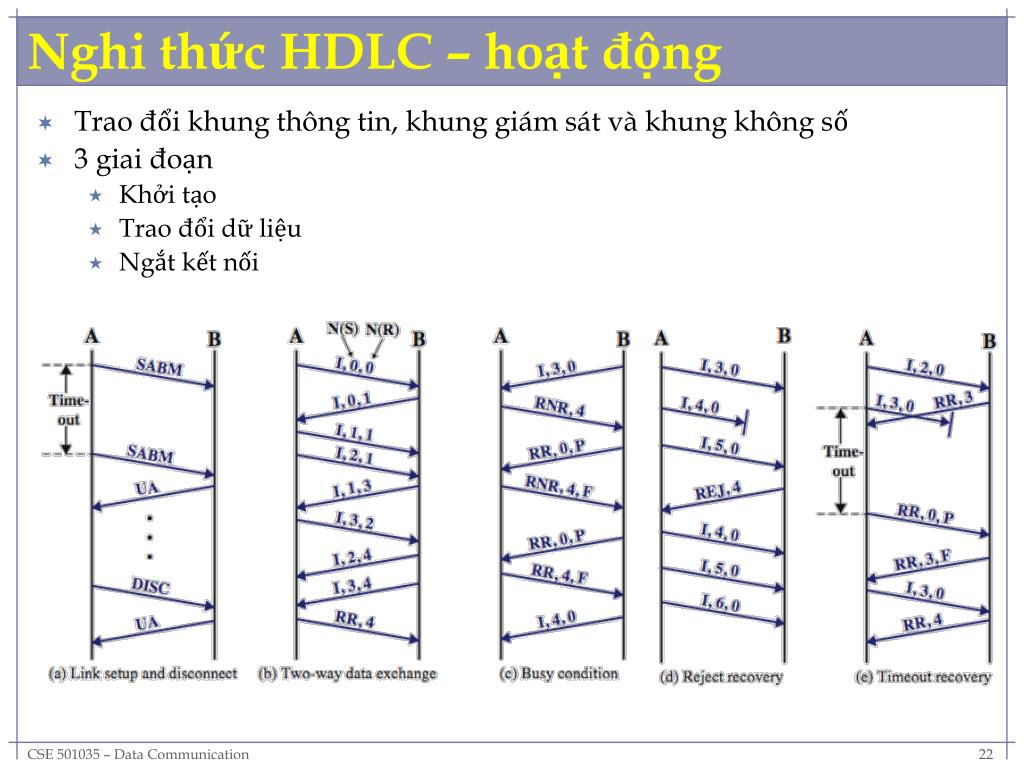

Nghi thức HDLC – hoạt động

  • Trao đổi khung thông tin, khung giám sát và khung không số

  • 3 giai đoạn

    • Khởi tạo

    • Trao đổi dữ liệu

    • Ngắt kết nối


Bsc vs hdlc

BSC vs. HDLC


C c nghi th c dlc kh c

Các nghi thức DLC khác

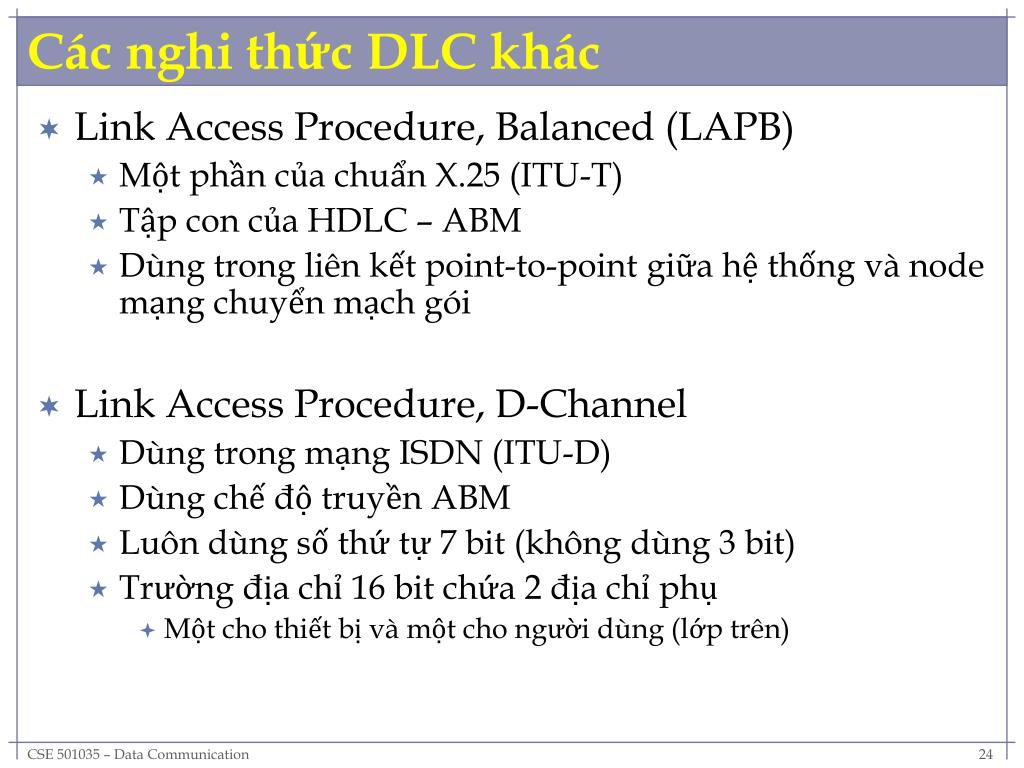

  • Link Access Procedure, Balanced (LAPB)

    • Một phần của chuẩn X.25 (ITU-T)

    • Tập con của HDLC – ABM

    • Dùng trong liên kết point-to-point giữa hệ thống và node mạng chuyển mạch gói

  • Link Access Procedure, D-Channel

    • Dùng trong mạng ISDN (ITU-D)

    • Dùng chế độ truyền ABM

    • Luôn dùng số thứ tự 7 bit (không dùng 3 bit)

    • Trường địa chỉ 16 bit chứa 2 địa chỉ phụ

      • Một cho thiết bị và một cho người dùng (lớp trên)


C c nghi th c dlc kh c1

Các nghi thức DLC khác

  • Logical Link Control (LLC)

    • IEEE 802

    • Định dạng khung khác

    • Điều khiển liên kết tách thành lớp MAC (medium access layer) và lớp LLC (phía trên lớp MAC)

    • Không có trạm chính và trạm phụ – tất cả các trạm ngang hàng

    • Cần 2 địa chỉ (nơi gởi và nơi nhận)

    • Phát hiện lỗi ở lớp MAC

    • CRC 32 bit

    • Điểm truy cập nguồn và đích (Destination and source access points – DSAP, SSAP)


C c nghi th c dlc kh c2

Các nghi thức DLC khác

  • Frame relay

    • Khả năng truyền dòng dữ liệu qua mạng chuyển mạch tốc độ cao

    • Được dùng thay thế cho X.25

    • Dùng LAPF (Link Access Procedure for Frame-Mode Bearer Services)

    • 2 nghi thức

    • Điều khiển – tương tự như to HDLC

    • Nhân – tập con của điều khiển

    • Dùng chế độ truyền ABM

    • Số thứ tự 7 bit

    • CRC 16 bit

    • Trường địa chỉ dài 2, 3 hay 4 octet

    • Nhận diện kết nối dữ liệu (DLCI – Data Link Connection Identifier)

    • Chi tiết xem các chương sau


C c nghi th c dlc kh c3

Các nghi thức DLC khác

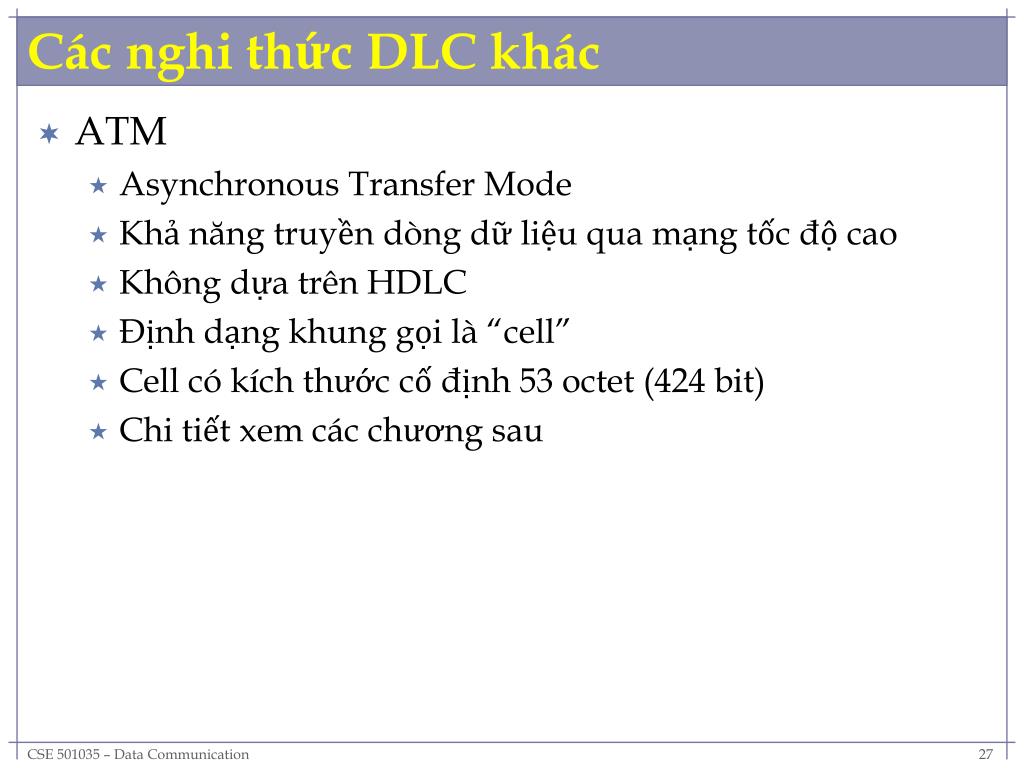

  • ATM

    • Asynchronous Transfer Mode

    • Khả năng truyền dòng dữ liệu qua mạng tốc độ cao

    • Không dựa trên HDLC

    • Định dạng khung gọi là “cell”

    • Cell có kích thước cố định 53 octet (424 bit)

    • Chi tiết xem các chương sau


C th m

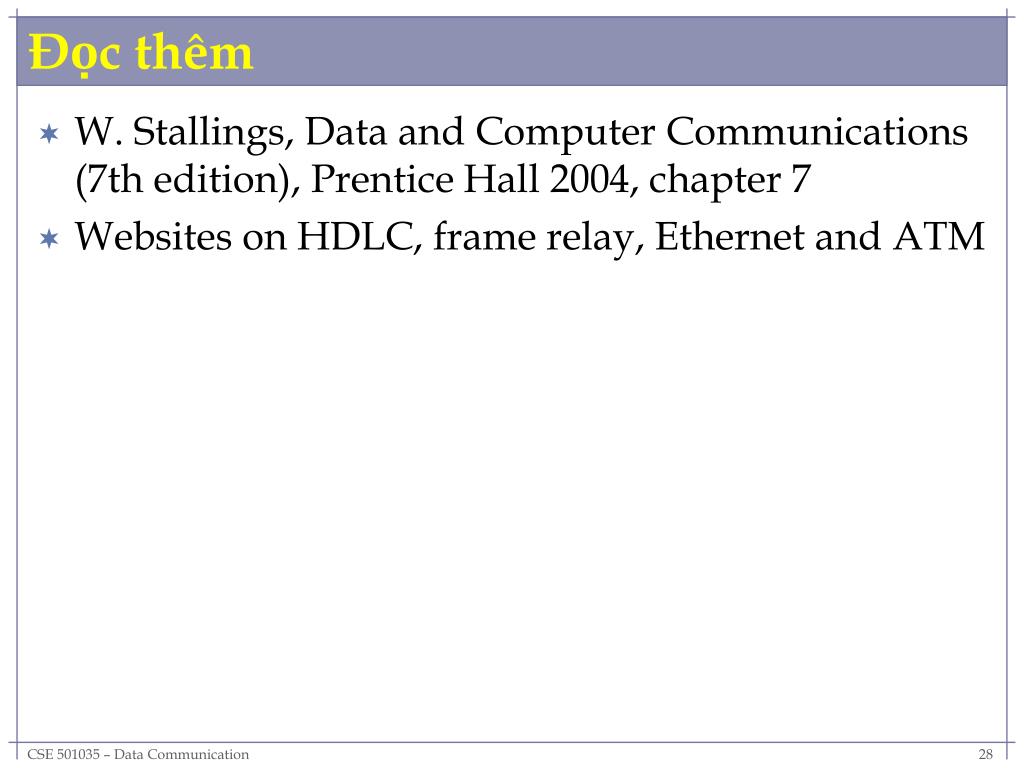

Đọc thêm

  • W. Stallings, Data and Computer Communications (7th edition), Prentice Hall 2004, chapter 7
