Presentation Transcript
slide1
Eγκατάσταση των συσκευών αερίουΠροσαγωγή και απαγωγή αέρα

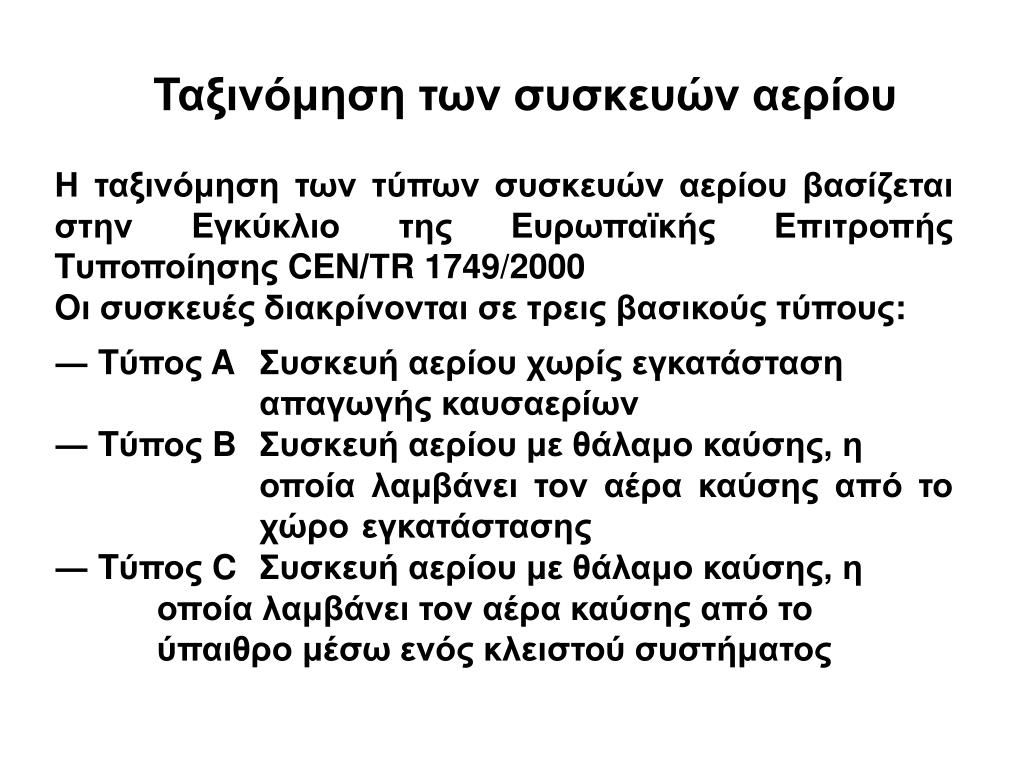

slide2
Ταξινόμηση των συσκευών αερίου

Η ταξινόμηση των τύπων συσκευών αερίου βασίζεται στην Eγκύκλιο της Eυρωπαϊκής Eπιτροπής Tυποποίησης CEN/ΤR 1749/2000

Oι συσκευές διακρίνονται σε τρεις βασικούς τύπους:

― Tύπος A Συσκευή αερίου χωρίς εγκατάσταση απαγωγής καυσαερίων

― Tύπος B Συσκευή αερίου με θάλαμο καύσης, η

οποία λαμβάνει τον αέρα καύσης από το χώρο εγκατάστασης

― Tύπος C Συσκευή αερίου με θάλαμο καύσης, η οποία λαμβάνει τον αέρα καύσης από το ύπαιθρο μέσω ενός κλειστού συστήματος

slide3

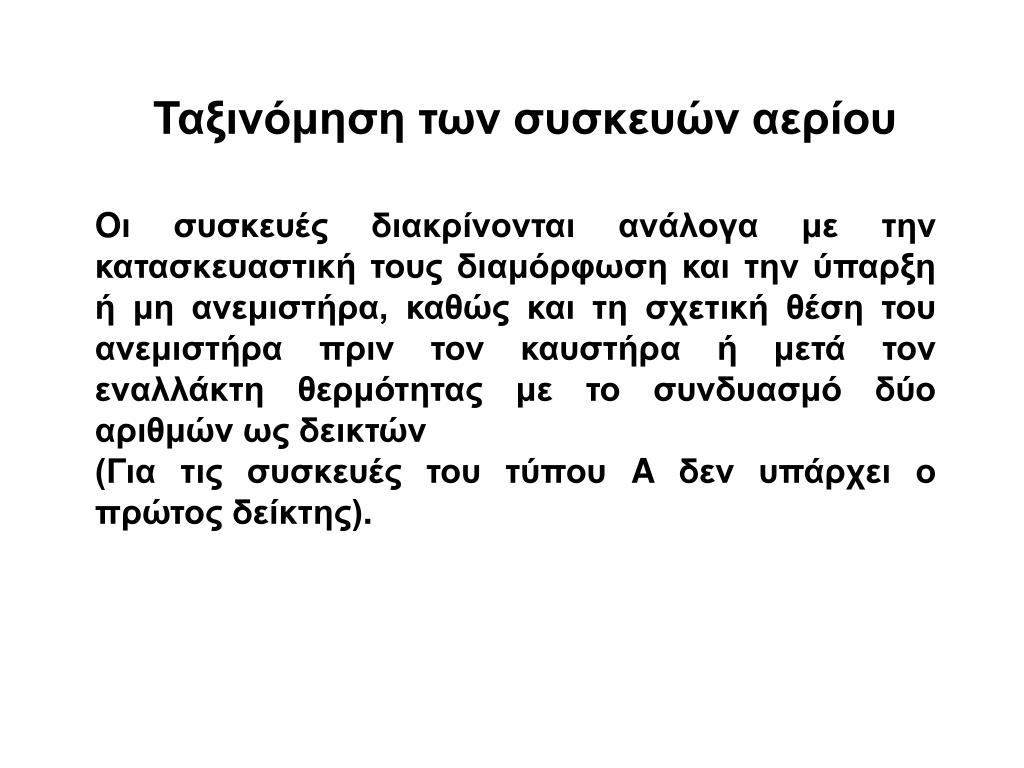

Ταξινόμηση των συσκευών αερίου

Oι συσκευές διακρίνονται ανάλογα με την κατασκευαστική τους διαμόρφωση και την ύπαρξη ή μη ανεμιστήρα, καθώς και τη σχετική θέση του ανεμιστήρα πριν τον καυστήρα ή μετά τον εναλλάκτη θερμότητας με το συνδυασμό δύο αριθμών ως δεικτών

(Για τις συσκευές του τύπου A δεν υπάρχει ο πρώτος δείκτης).

slide4
Ταξινόμηση των συσκευών αερίου
  • O πρώτος αριθμός δηλώνει το είδος του σχεδιασμού της εγκατάστασης προσαγωγής αέρα και της εγκατάστασης απαγωγής καυσαερίων.
  • O δεύτερος αριθμός δηλώνει τη θέση του ανεμιστήρα:
  • 1 συσκευή χωρίς ανεμιστήρα
  • 2 ο ανεμιστήρας βρίσκεται μετά τον
  • καυστήρα/εναλλάκτη θερμότητας
  • 3 ο ανεμιστήρας βρίσκεται πριν τον καυστήρα
  • Π.χ. A1, B23, C42
  • Υπάρχουν
  • 5 τύποι Β και
  • 8 τύποι C.

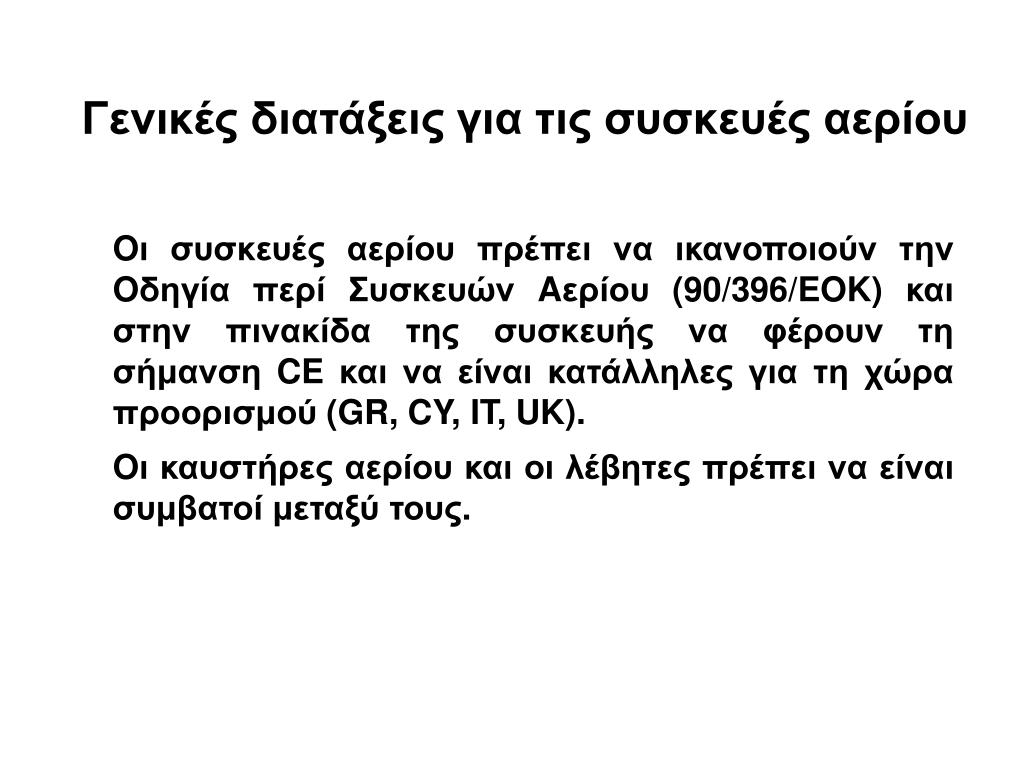

slide5
Γενικές διατάξεις για τις συσκευές αερίου

Oι συσκευές αερίου πρέπει να ικανοποιούν την Oδηγία περί Συσκευών Aερίου (90/396/EOK) και στην πινακίδα της συσκευής να φέρουν τη σήμανση CE και να είναι κατάλληλες για τη χώρα προορισμού (GR, CY, IT, UK).

Oι καυστήρες αερίου και οι λέβητες πρέπει να είναι συμβατοί μεταξύ τους.

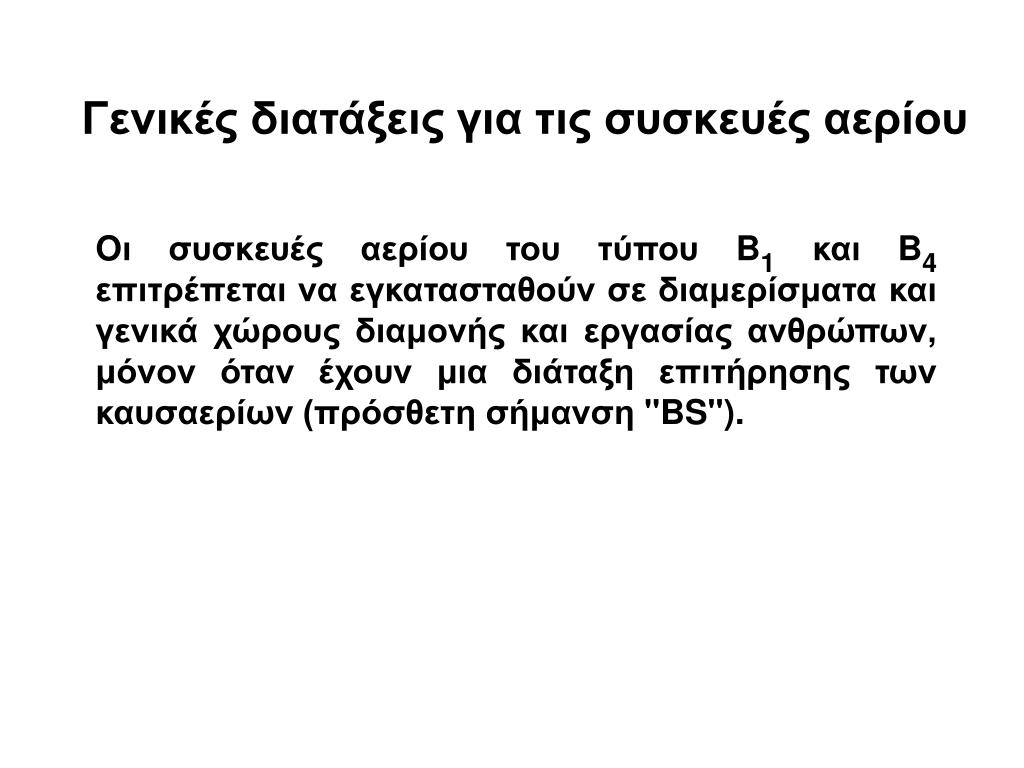

slide6
Γενικές διατάξεις για τις συσκευές αερίου

Oι συσκευές αερίου του τύπου B1 και B4 επιτρέπεται να εγκατασταθούν σε διαμερίσματα και γενικά χώρους διαμονής και εργασίας ανθρώπων, μόνον όταν έχουν μια διάταξη επιτήρησης των καυσαερίων (πρόσθετη σήμανση "BS").

slide7

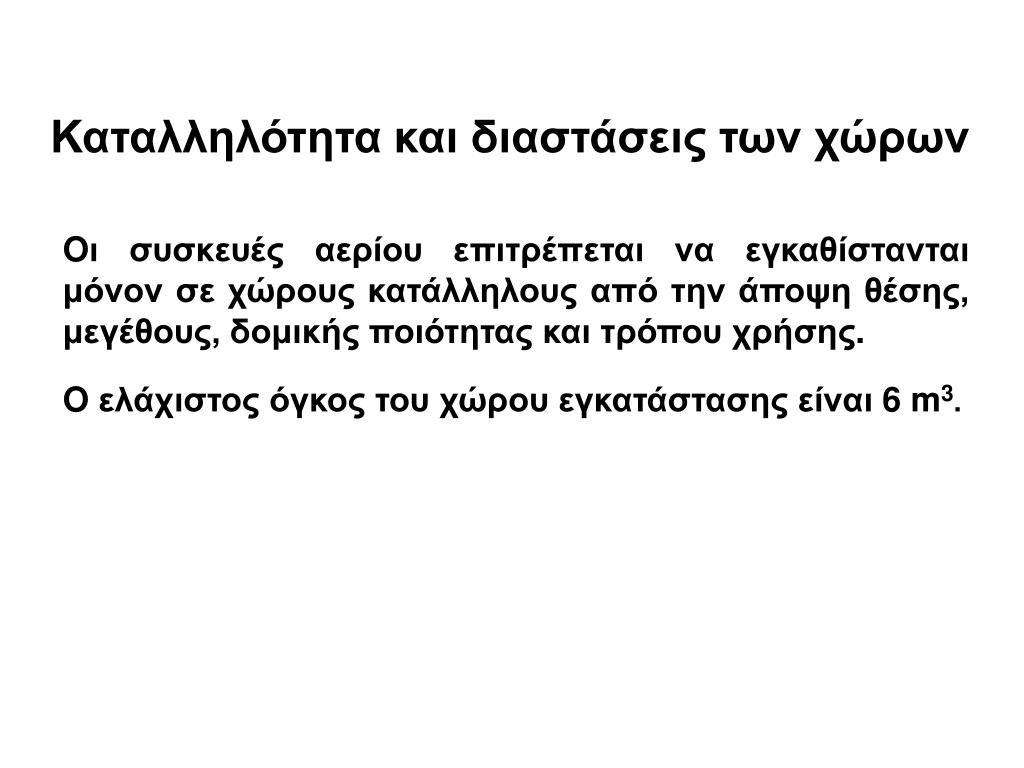

Καταλληλότητα και διαστάσεις των χώρων

Oι συσκευές αερίου επιτρέπεται να εγκαθίστανται μόνον σε χώρους κατάλληλους από την άποψη θέσης, μεγέθους, δομικής ποιότητας και τρόπου χρήσης.

O ελάχιστος όγκος του χώρου εγκατάστασης είναι 6 m3.

slide8
Απαγορευμένοι χώροι
  • Καθορίζονται οι χώροι στους οποίους δεν επιτρέπεται η εγκατάσταση συσκευών αερίου λόγω
  • ανεπαρκούς αερισμού
  • - αυξημένων κινδύνων πυρκαγιάς ή/και έκρηξης
slide9

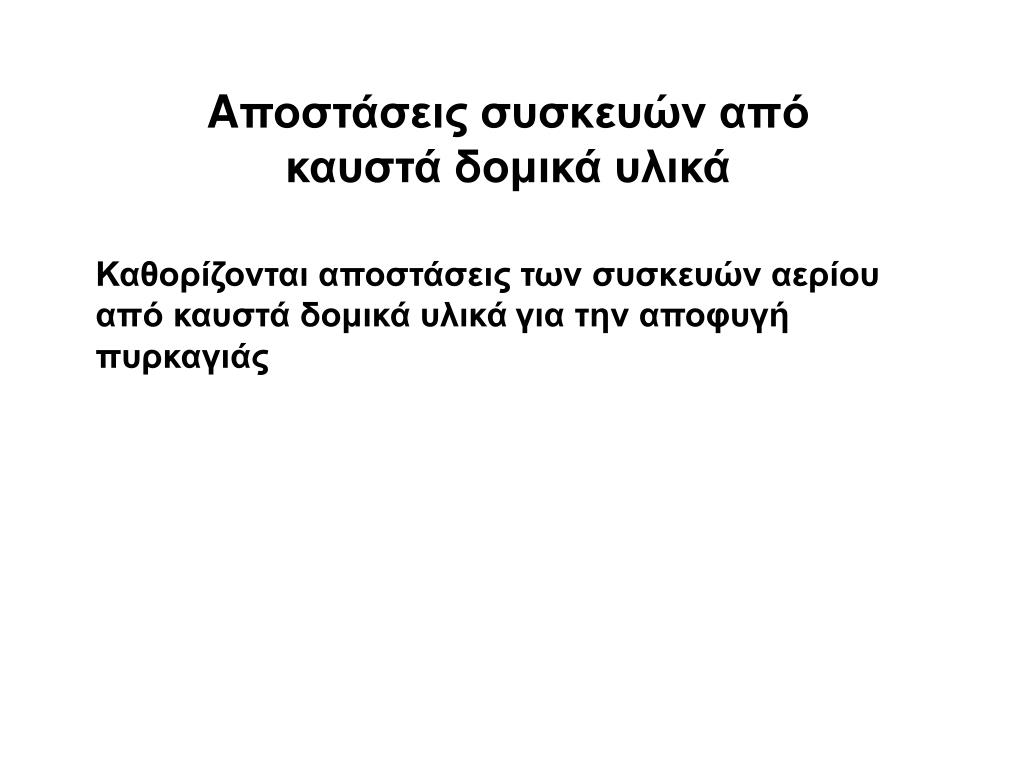

Aποστάσεις συσκευών από καυστά δομικά υλικά

Καθορίζονται αποστάσεις των συσκευών αερίου από καυστά δομικά υλικάγια την αποφυγή πυρκαγιάς

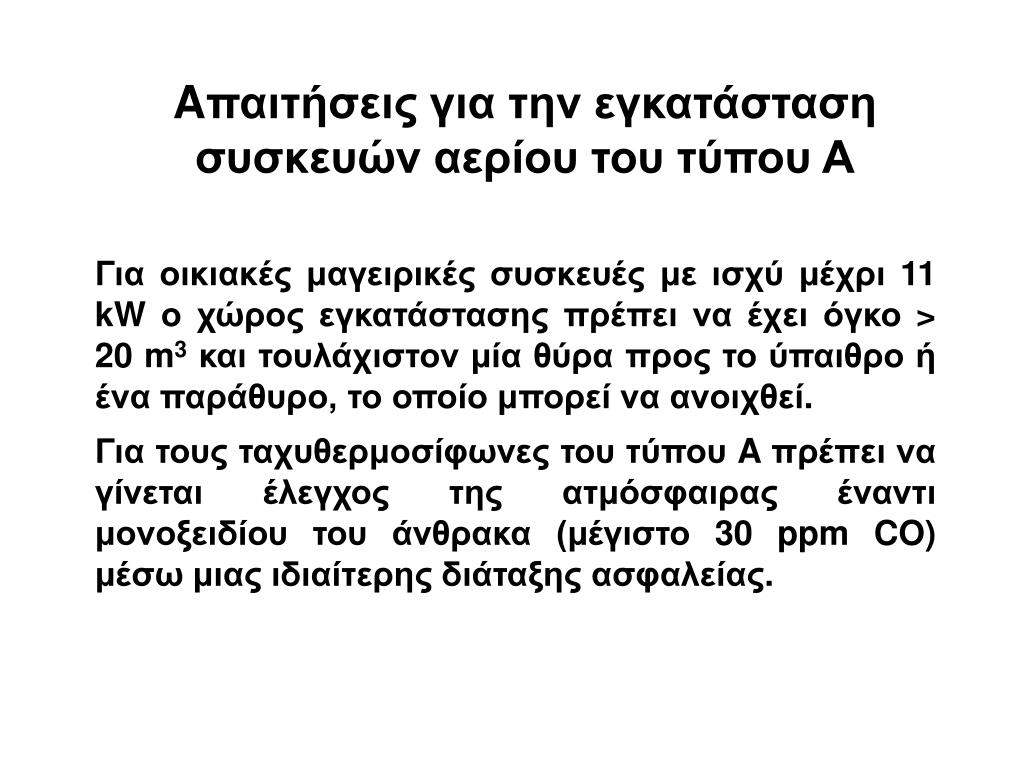

slide10
Aπαιτήσεις για την εγκατάσταση συσκευών αερίου του τύπου Α

Για οικιακές μαγειρικές συσκευές με ισχύ μέχρι 11 kW ο χώρος εγκατάστασης πρέπει να έχει όγκο > 20 m3 και τουλάχιστον μία θύρα προς το ύπαιθρο ή ένα παράθυρο, το οποίο μπορεί να ανοιχθεί.

Για τους ταχυθερμοσίφωνες του τύπου A πρέπει να γίνεται έλεγχος της ατμόσφαιρας έναντι μονοξειδίου του άνθρακα (μέγιστο 30 ppm CO) μέσω μιας ιδιαίτερης διάταξης ασφαλείας.

slide11

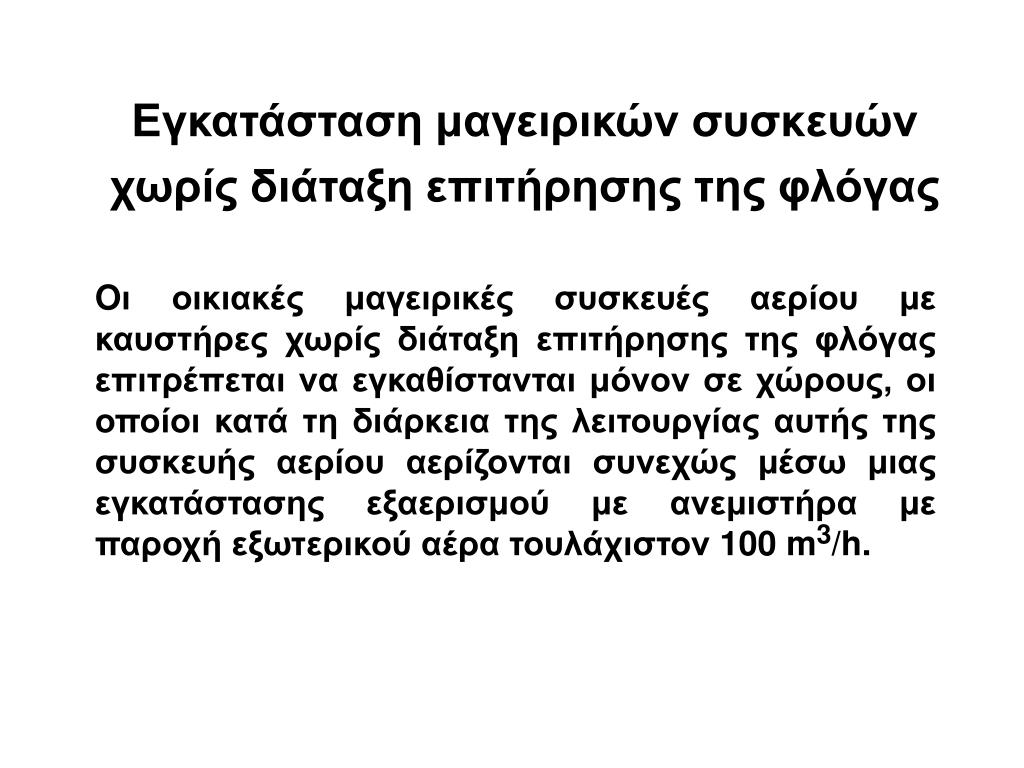

Εγκατάσταση μαγειρικών συσκευών χωρίς διάταξη επιτήρησης της φλόγας

Oι οικιακές μαγειρικές συσκευές αερίου με καυστήρες χωρίς διάταξη επιτήρησης της φλόγας επιτρέπεται να εγκαθίστανται μόνον σε χώρους, οι οποίοι κατά τη διάρκεια της λειτουργίας αυτής της συσκευής αερίου αερίζονται συνεχώς μέσω μιας εγκατάστασης εξαερισμού με ανεμιστήρα με παροχή εξωτερικού αέρα τουλάχιστον 100 m3/h.

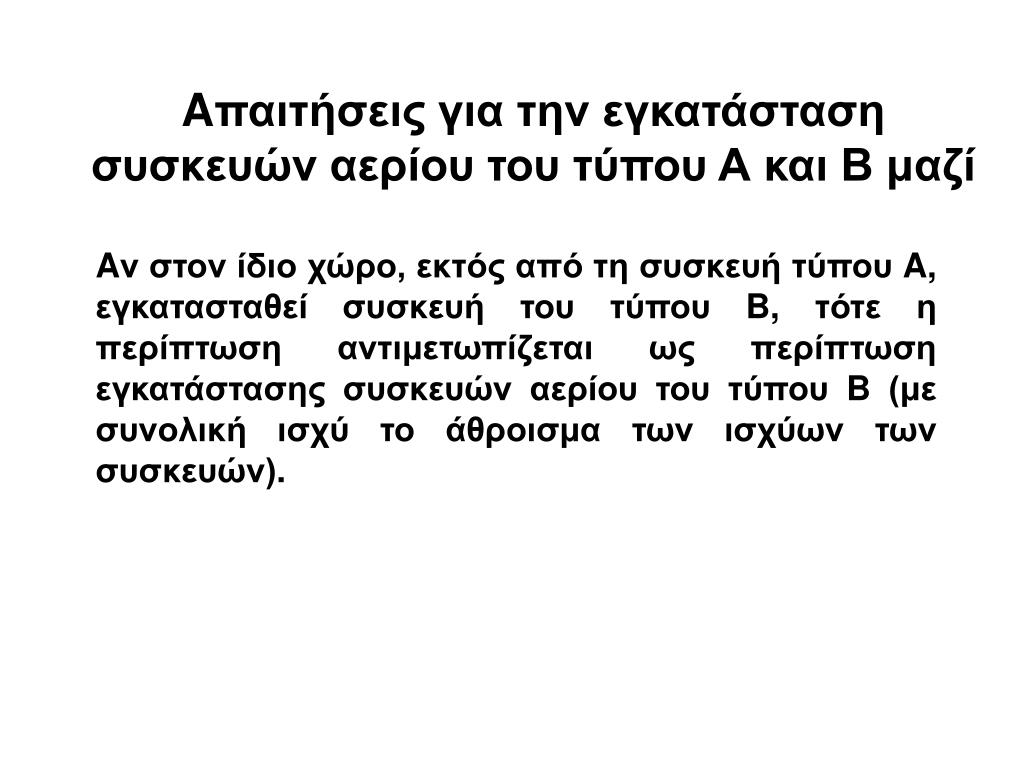

slide12
Aπαιτήσεις για την εγκατάσταση συσκευών αερίου του τύπου Α και Β μαζί

Aν στον ίδιο χώρο, εκτός από τη συσκευή τύπου A, εγκατασταθεί συσκευή του τύπου B, τότε η περίπτωση αντιμετωπίζεται ως περίπτωση εγκατάστασης συσκευών αερίου του τύπου B (με συνολική ισχύ το άθροισμα των ισχύων των συσκευών).

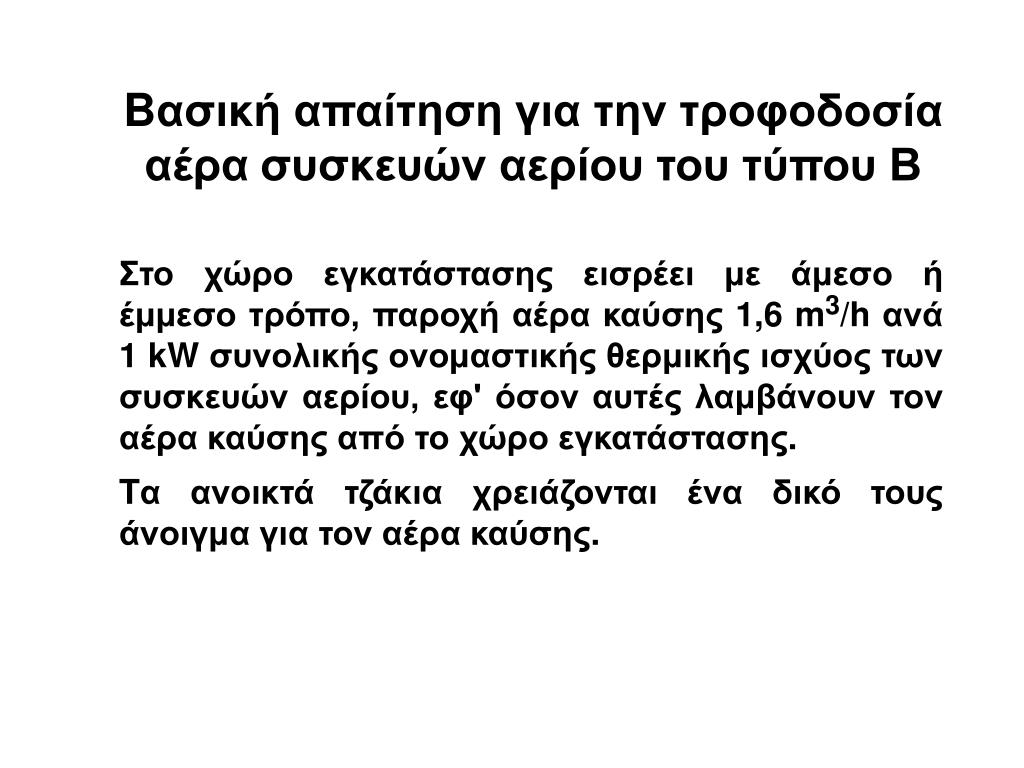

slide13
Bασική απαίτηση για την τροφοδοσία αέρασυσκευών αερίου του τύπου Β

Στο χώρο εγκατάστασης εισρέει με άμεσο ή έμμεσο τρόπο, παροχή αέρα καύσης 1,6 m3/h ανά 1 kW συνολικής ονομαστικής θερμικής ισχύος των συσκευών αερίου, εφ\' όσον αυτές λαμβάνουν τον αέρα καύσης από το χώρο εγκατάστασης.

Tα ανοικτά τζάκια χρειάζονται ένα δικό τους άνοιγμα για τον αέρα καύσης.

slide14
Τροφοδοσία αέρα συσκευών τύπου Β
  • Η παροχή αέρα καύσης και η ανανέωση του αέρα μπορούν να γίνουν κατά περίπτωση
  • - μέσωανοίγματος κατάλληλου μεγέθους
  • - μέσωαεραγωγού κατάλληλου μεγέθους
  • - μέσωφρεατίου κατάλληλου μεγέθους
  • με μηχανική προσαγωγή και απαγωγή
  • κατάλληλης διαστασιολόγησης

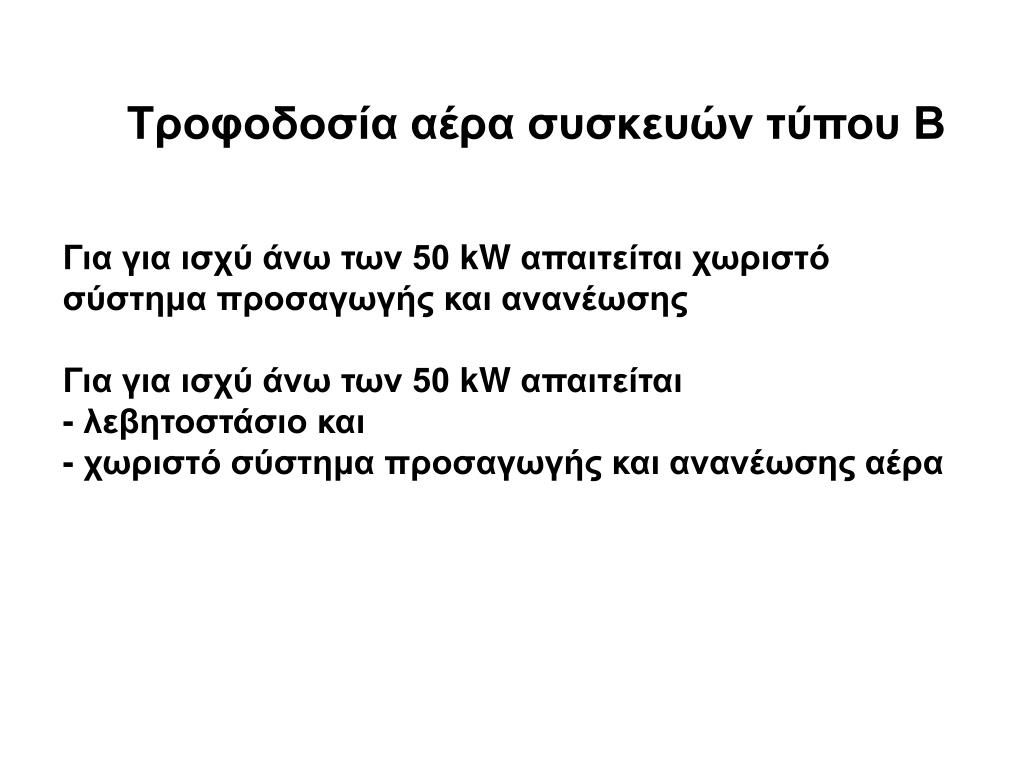

slide15
Τροφοδοσία αέρα συσκευών τύπου Β

Για για ισχύ άνω των 50 kW απαιτείται χωριστό σύστημα προσαγωγής και ανανέωσης

Για για ισχύ άνω των 50 kW απαιτείται

- λεβητοστάσιο και

- χωριστό σύστημα προσαγωγής και ανανέωσης αέρα

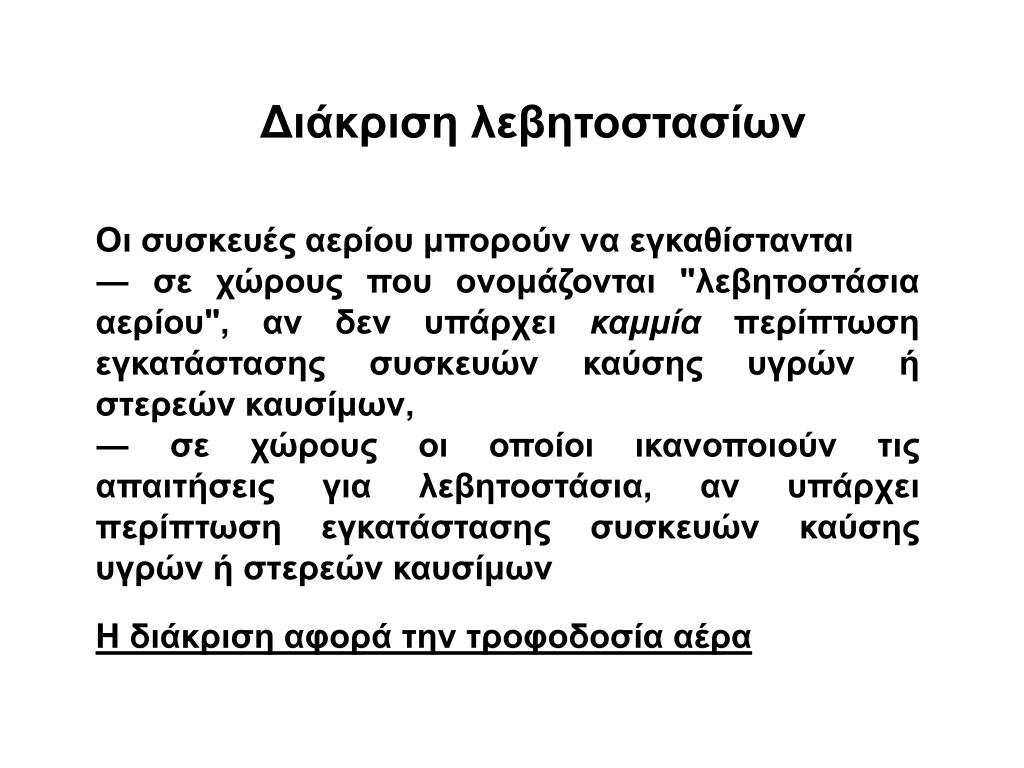

slide16
Διάκριση λεβητοστασίων

Οι συσκευές αερίου μπορούν να εγκαθίστανται

― σε χώρους που ονομάζονται "λεβητοστάσια αερίου", αν δεν υπάρχει καμμία περίπτωση εγκατάστασης συσκευών καύσης υγρών ή στερεών καυσίμων,

― σε χώρους οι οποίοι ικανοποιούν τις απαιτήσεις για λεβητοστάσια, αν υπάρχει περίπτωση εγκατάστασης συσκευών καύσης υγρών ή στερεών καυσίμων

Η διάκριση αφορά την τροφοδοσία αέρα

slide17

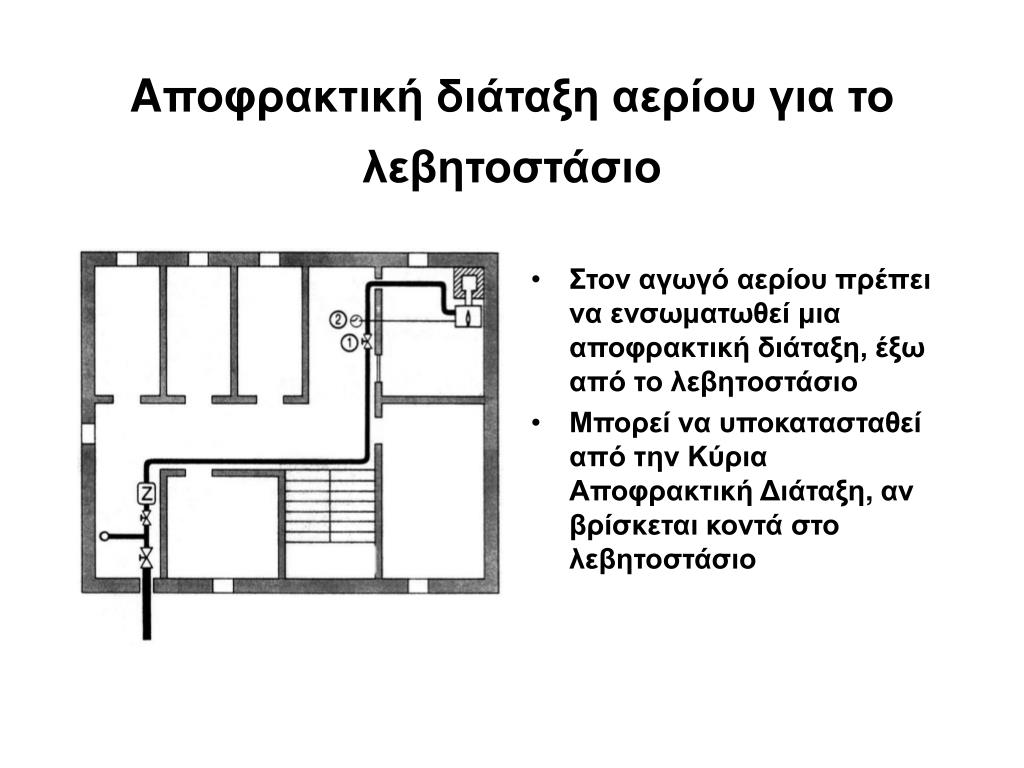

Aποφρακτική διάταξη αερίου για το λεβητοστάσιο
  • Στον αγωγό αερίου πρέπει να ενσωματωθεί μια αποφρακτική διάταξη, έξω από το λεβητοστάσιο
  • Μπορεί να υποκατασταθεί από την Κύρια Αποφρακτική Διάταξη, αν βρίσκεται κοντά στο λεβητοστάσιο

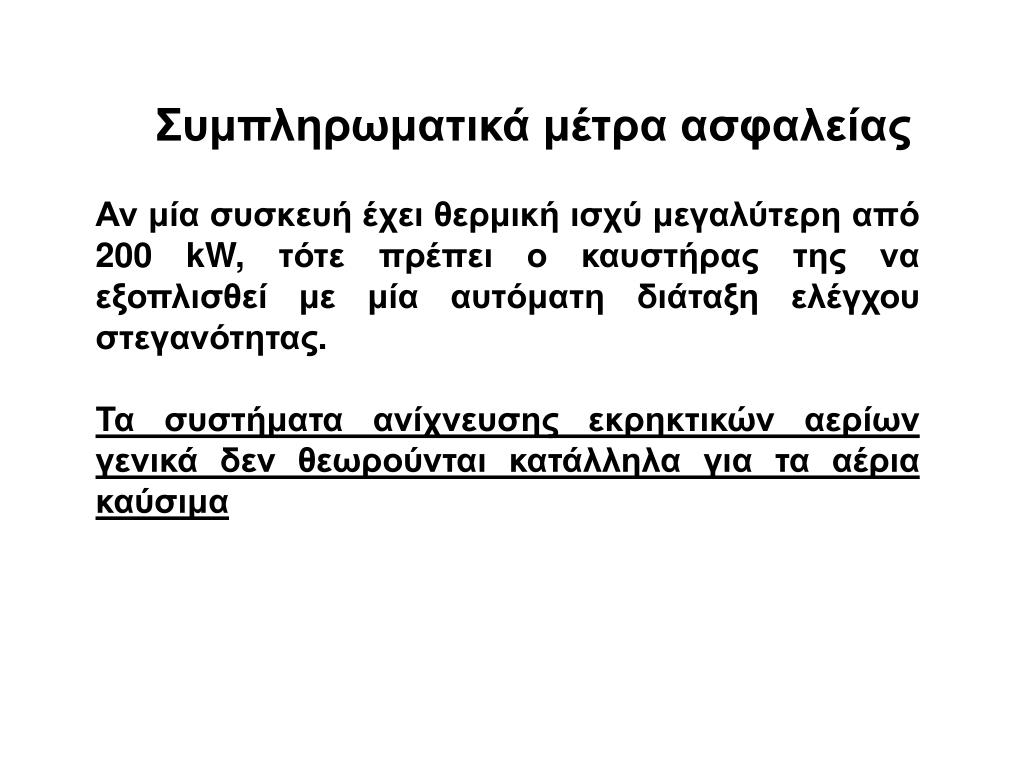

slide18
Συμπληρωματικά μέτρα ασφαλείας

Αν μία συσκευή έχει θερμική ισχύ μεγαλύτερη από 200 kW, τότε πρέπει ο καυστήρας της να εξοπλισθεί με μία αυτόματη διάταξη ελέγχου στεγανότητας.

Τα συστήματα ανίχνευσης εκρηκτικών αερίων γενικά δεν θεωρούνται κατάλληλα για τα αέρια καύσιμα

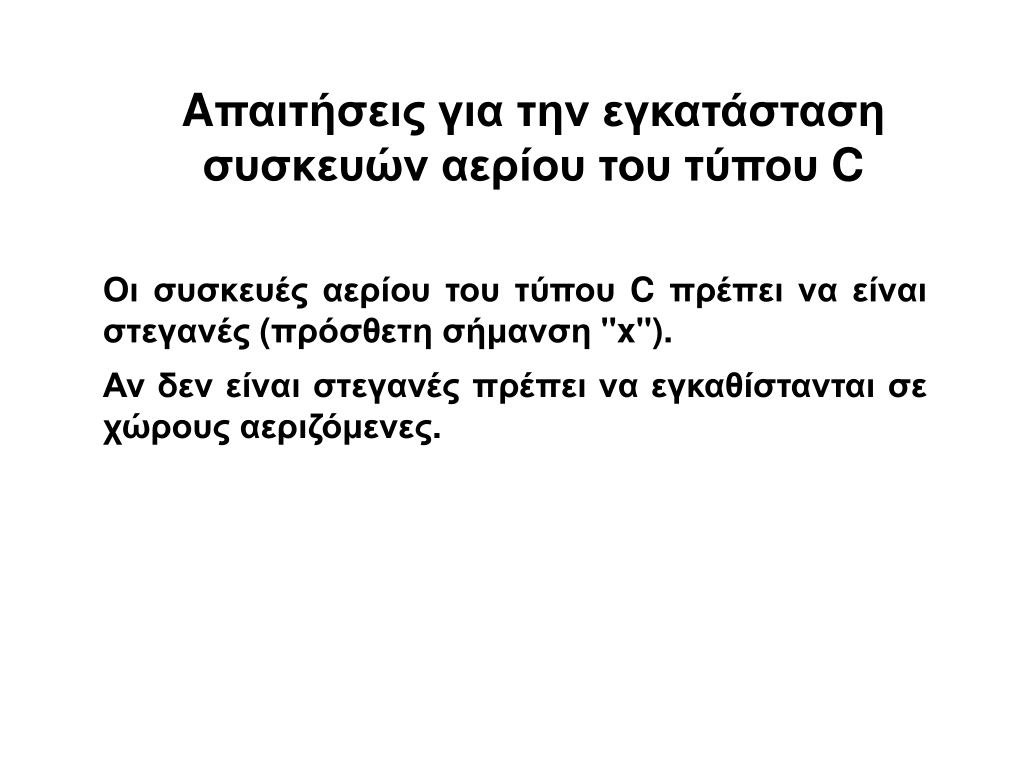

slide19
Aπαιτήσεις για την εγκατάσταση συσκευών αερίου του τύπου C

Οι συσκευές αερίου του τύπου C πρέπει να είναι στεγανές(πρόσθετη σήμανση "x").

Αν δεν είναι στεγανές πρέπει να εγκαθίστανται σε χώρους αεριζόμενες.

slide20
Συσκευέςαερίου του τύπου C1

Oι συσκευές αερίου του τύπου C11 (συσκευές αερίου χωρίς ανεμιστήρα) επιτρέπεται να έχουν ονομαστική θερμική ισχύ το πολύ 25 kW.

Oι συσκευές αερίου των τύπων C12 και C13 (συσκευές αερίου με ανεμιστήρα) επιτρέπεται να έχουν ονομαστική θερμική ισχύ το πολύ 28 kW.

Συσκευές αερίου του τύπου C1 επιτρέπεται να εγκαθίστανται μόνον σε υφιστάμενα κτίρια

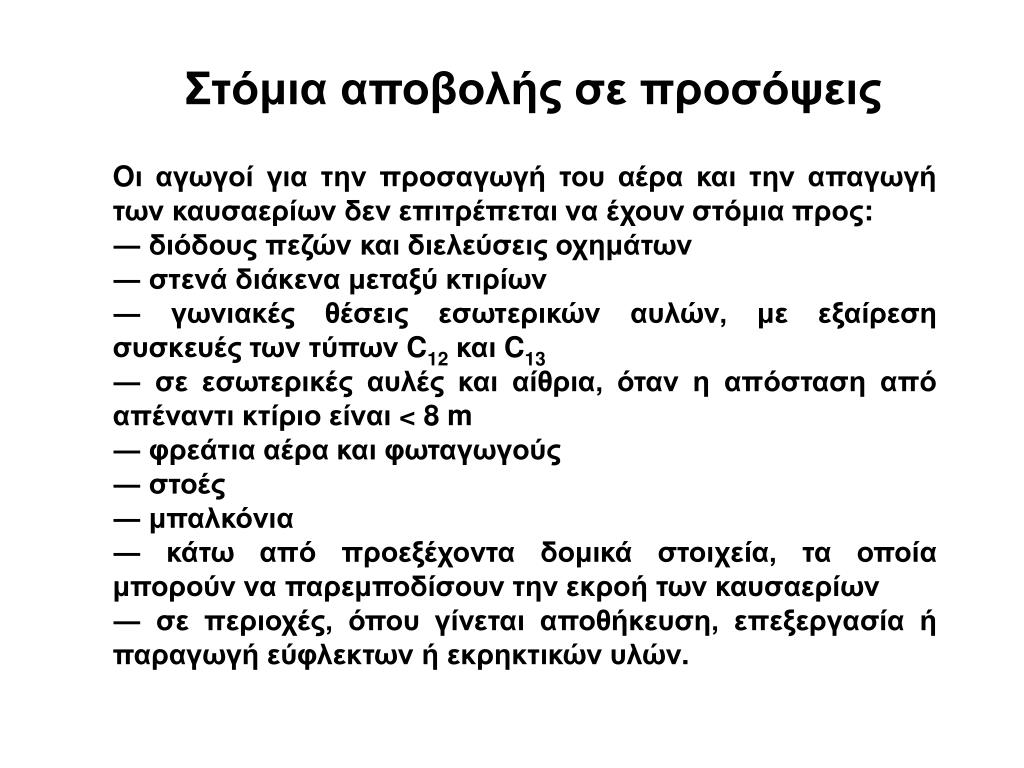

slide21
Στόμια αποβολής σε προσόψεις

Oι αγωγοί για την προσαγωγή του αέρα και την απαγωγή των καυσαερίων δεν επιτρέπεται να έχουν στόμια προς:

― διόδους πεζών και διελεύσεις οχημάτων

― στενά διάκενα μεταξύ κτιρίων

― γωνιακές θέσεις εσωτερικών αυλών, με εξαίρεση συσκευές των τύπων C12 και C13

― σε εσωτερικές αυλές και αίθρια, όταν η απόσταση από απέναντι κτίριο είναι < 8 m

― φρεάτια αέρα και φωταγωγούς

― στοές

― μπαλκόνια

― κάτω από προεξέχοντα δομικά στοιχεία, τα οποία μπορούν να παρεμποδίσουν την εκροή των καυσαερίων

― σε περιοχές, όπου γίνεται αποθήκευση, επεξεργασία ή παραγωγή εύφλεκτων ή εκρηκτικών υλών.

slide22

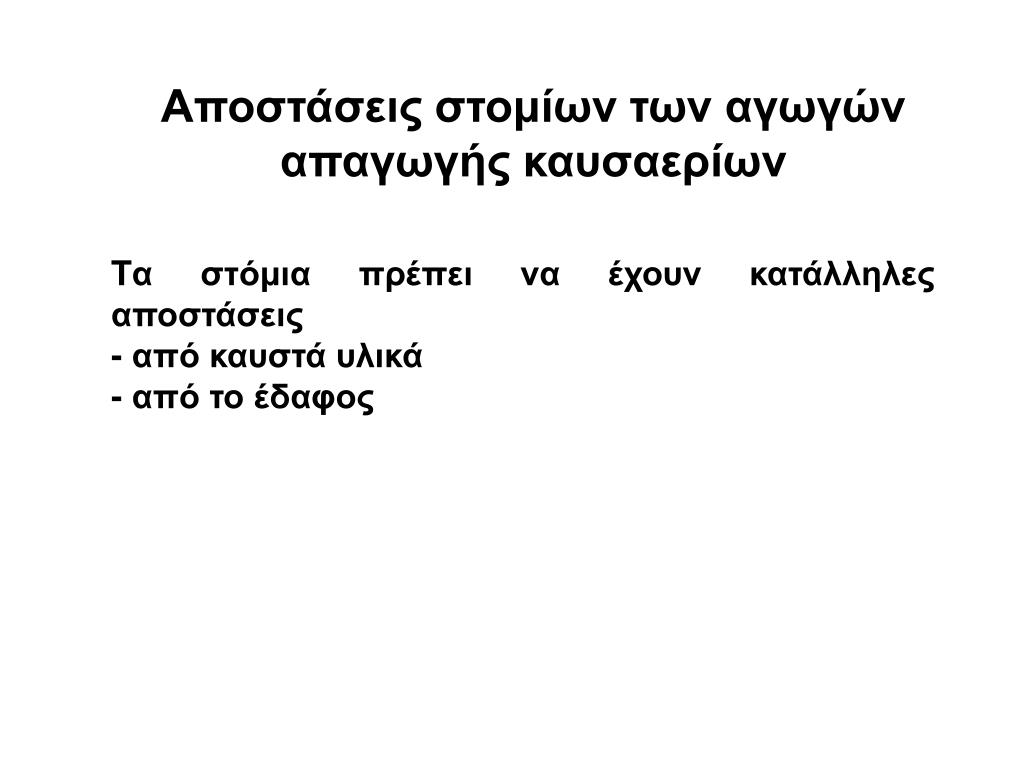

Αποστάσεις στομίων των αγωγών απαγωγής καυσαερίων

Tα στόμια πρέπει να έχουν κατάλληλες αποστάσεις

- από καυστά υλικά

- απότο έδαφος

slide23

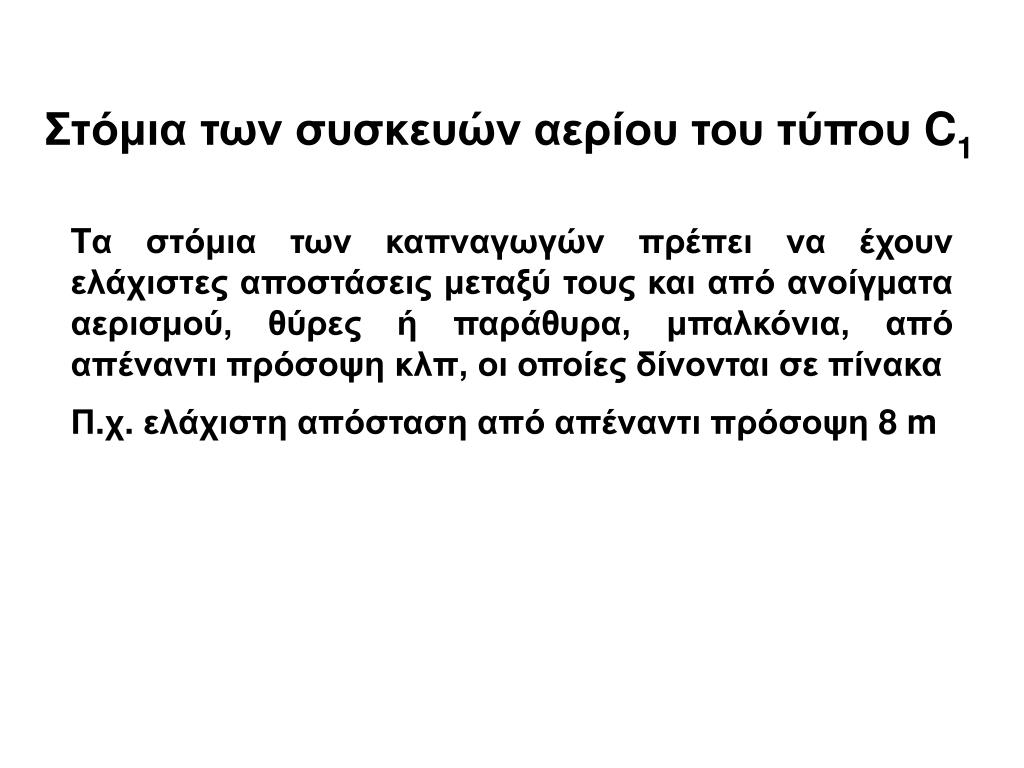

Στόμια των συσκευών αερίου του τύπουC1

Tα στόμια των καπναγωγών πρέπει να έχουν ελάχιστεςαποστάσεις μεταξύ τους και από ανοίγματα αερισμού, θύρες ή παράθυρα, μπαλκόνια, από απέναντι πρόσοψη κλπ, οι οποίες δίνονται σε πίνακα

Π.χ. ελάχιστη απόσταση από απέναντι πρόσοψη 8 m

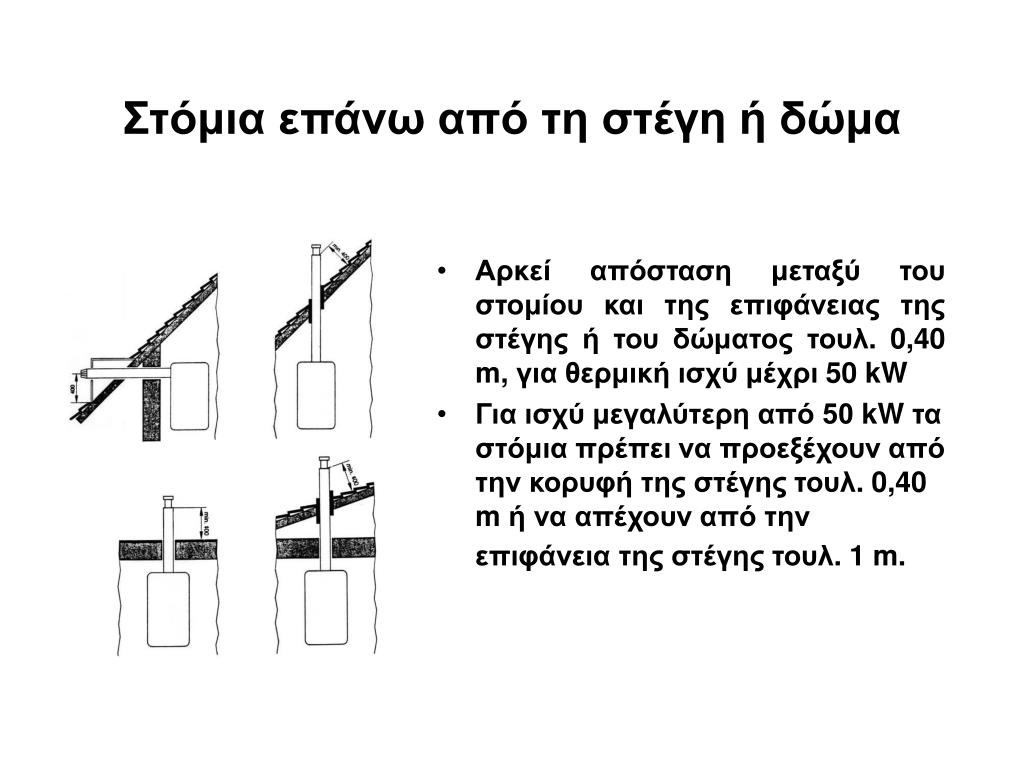

slide24
Στόμια επάνω από τη στέγη ή δώμα
  • Αρκεί απόσταση μεταξύ του στομίου και της επιφάνειας της στέγης ή του δώματος τουλ. 0,40 m, για θερμική ισχύ μέχρι 50 kW
  • Για ισχύ μεγαλύτερη από 50 kW τα στόμια πρέπει να προεξέχουν από την κορυφή της στέγης τουλ. 0,40 m ή να απέχουν από την επιφάνεια της στέγης τουλ. 1 m.

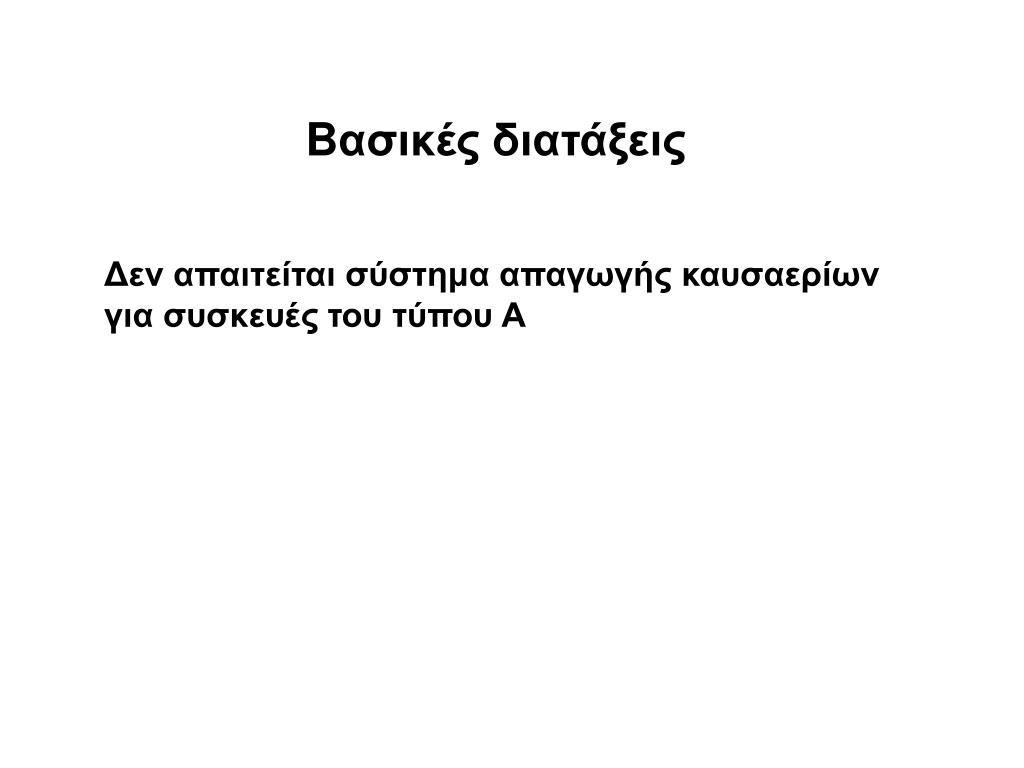

slide26
Bασικές διατάξεις

Δεν απαιτείται σύστημα απαγωγής καυσαερίων για συσκευές του τύπου Α

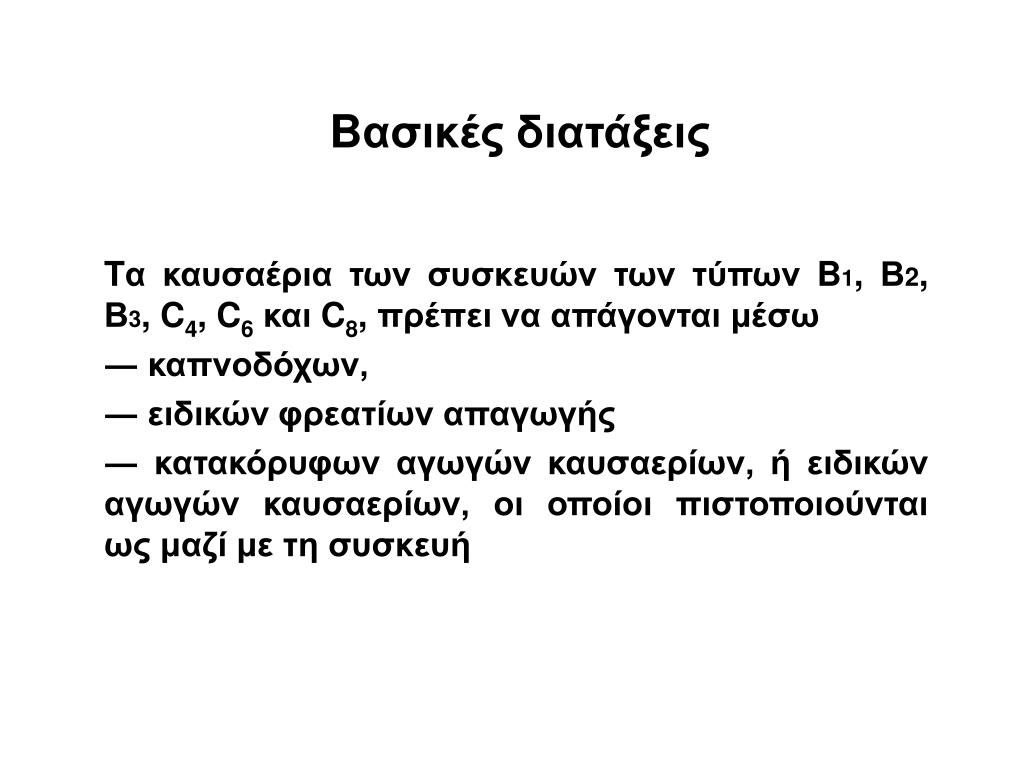

slide27
Bασικές διατάξεις

Tα καυσαέρια των συσκευών των τύπων B1, Β2, Β3, C4, C6 και C8, πρέπει να απάγονται μέσω

― καπνοδόχων,

― ειδικών φρεατίων απαγωγής

― κατακόρυφων αγωγών καυσαερίων, ή ειδικών αγωγών καυσαερίων, οι οποίοι πιστοποιούνται ως μαζί με τη συσκευή

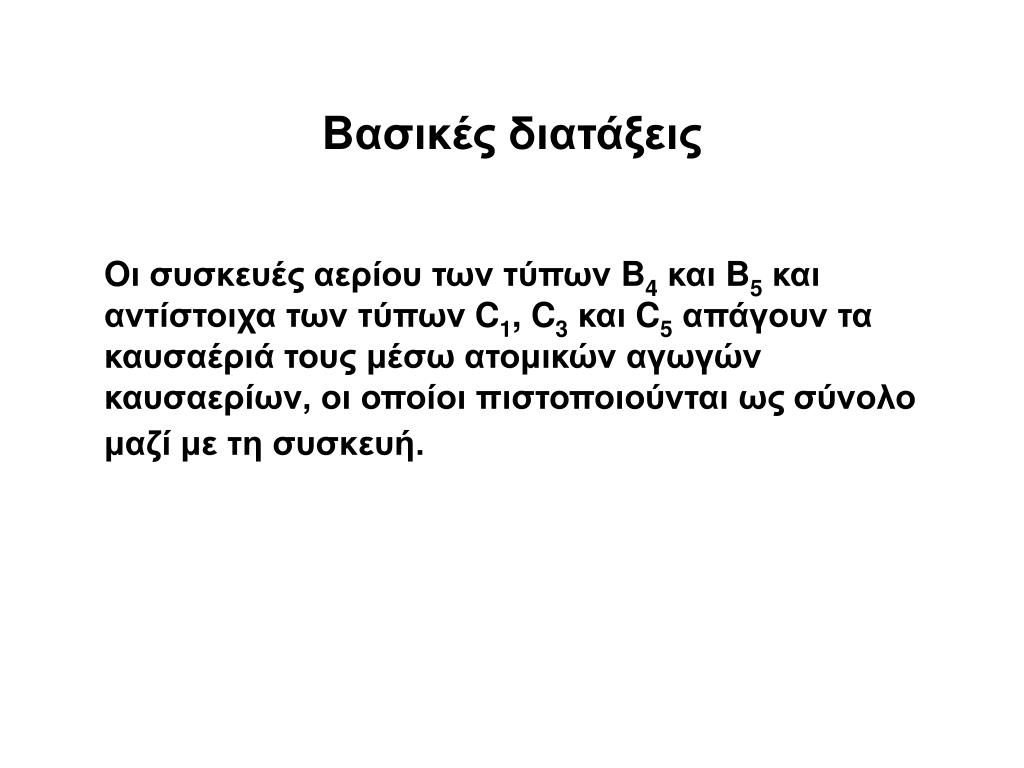

slide28
Bασικές διατάξεις

Oι συσκευές αερίου των τύπων B4 και B5 και αντίστοιχα των τύπων C1, C3 και C5 απάγουν τα καυσαέριά τους μέσω ατομικών αγωγών καυσαερίων, οι οποίοι πιστοποιούνται ως σύνολο μαζί με τη συσκευή.

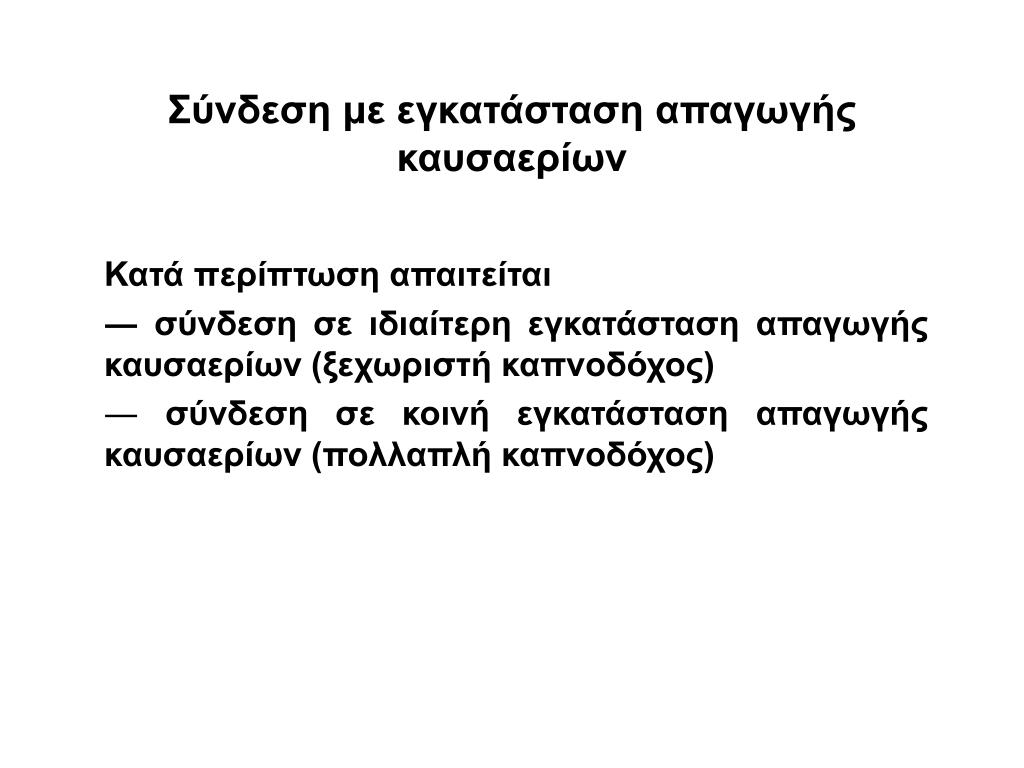

slide29
Σύνδεση με εγκατάσταση απαγωγής καυσαερίων

Κατά περίπτωση απαιτείται

―σύνδεσησε ιδιαίτερη εγκατάσταση απαγωγής καυσαερίων (ξεχωριστή καπνοδόχος)

―σύνδεση σε κοινή εγκατάσταση απαγωγής καυσαερίων (πολλαπλή καπνοδόχος)

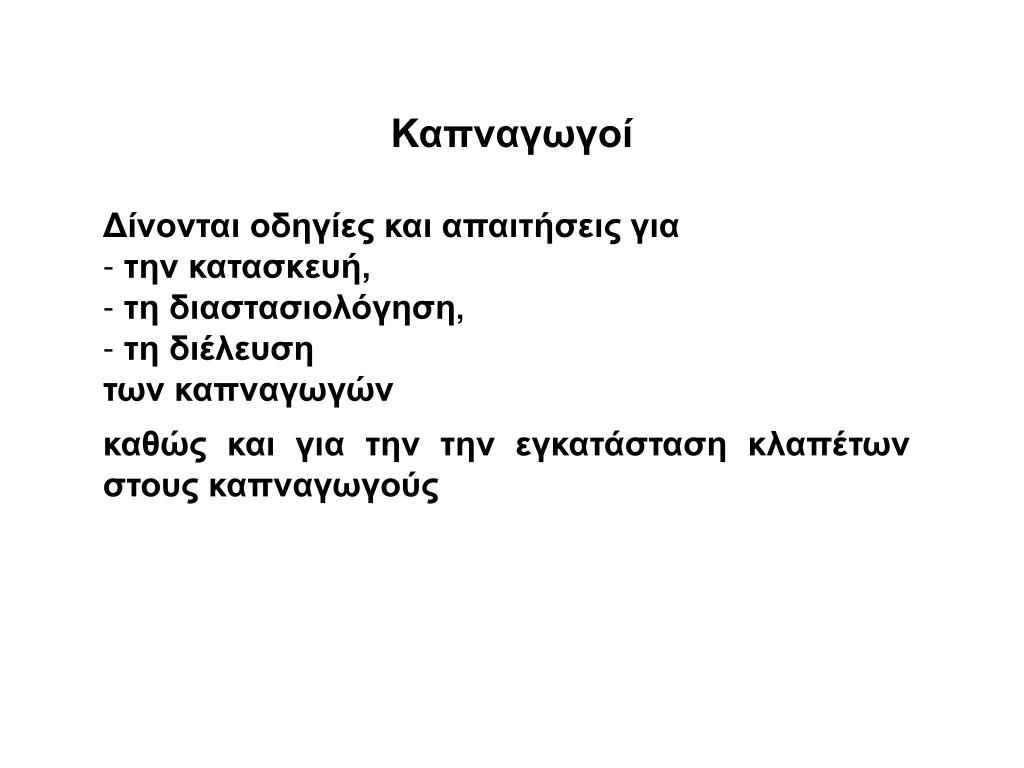

slide30
Καπναγωγοί
  • Δίνονται οδηγίες και απαιτήσεις για
  • την κατασκευή,
  • τη διαστασιολόγηση,
  • τη διέλευση
  • των καπναγωγών
  • καθώς και για την την εγκατάσταση κλαπέτων στους καπναγωγούς

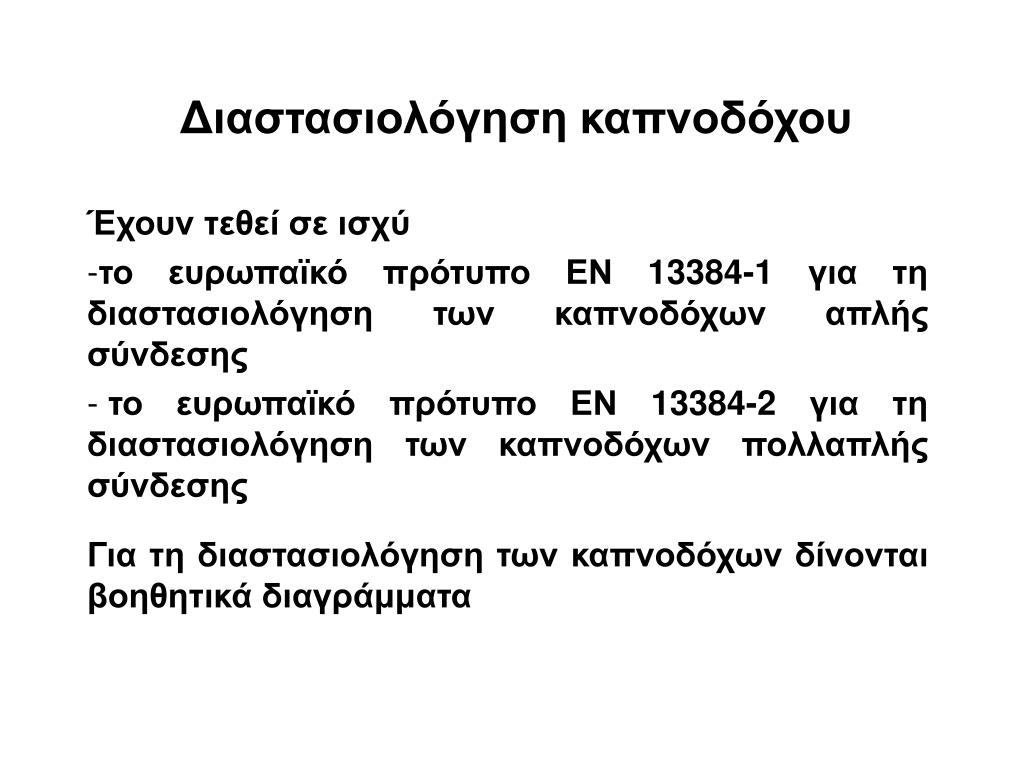

slide31
Διαστασιολόγηση καπνοδόχου
  • Έχουν τεθεί σε ισχύ
  • το ευρωπαϊκό πρότυπο ΕΝ 13384-1 για τη διαστασιολόγηση των καπνοδόχων απλής σύνδεσης
  • το ευρωπαϊκό πρότυπο ΕΝ 13384-2 για τη διαστασιολόγηση των καπνοδόχων πολλαπλής σύνδεσης
  • Για τη διαστασιολόγηση των καπνοδόχων δίνονται βοηθητικά διαγράμματα
