  1. Počítačové siete ...ako funguje Internet Kamil Kušnirák Martin Pitoňák 3.F

  2. Jednotky objemu a rýchlosti dát

  3. Jednotky objemu a rýchlosti dát bit • najmenšia jednotka • predstavuje jednu logickú informáciu, 0 alebo 1 • označuje sa b

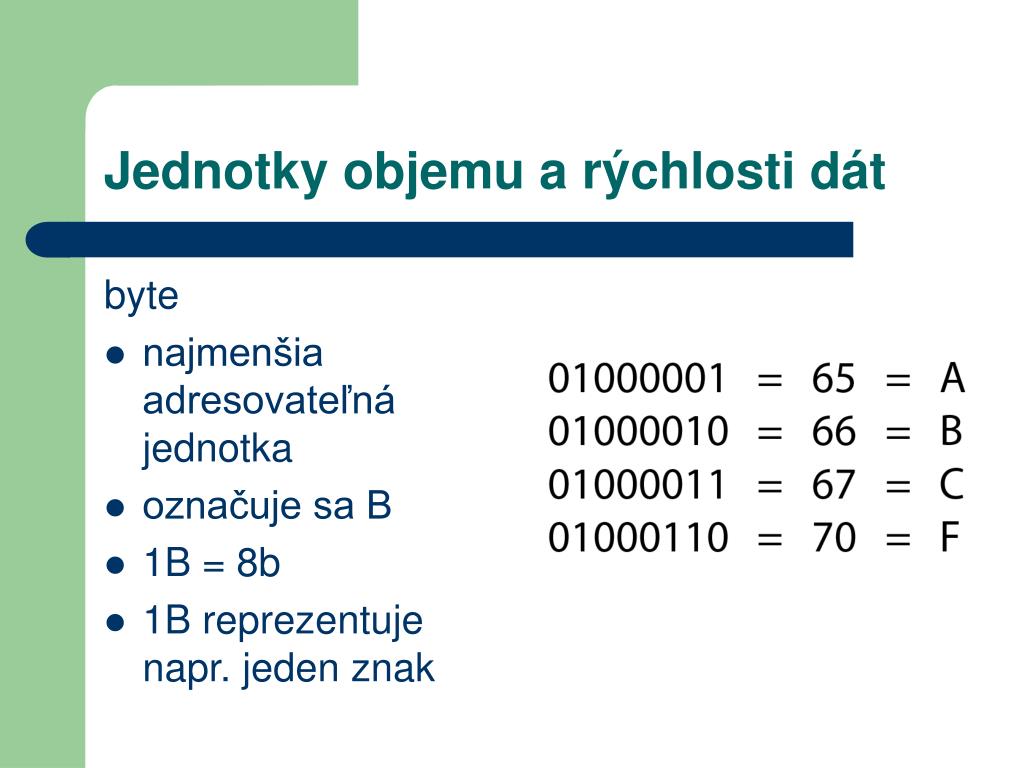

  4. Jednotky objemu a rýchlosti dát byte • najmenšia adresovateľná jednotka • označuje sa B • 1B = 8b • 1B reprezentuje napr. jeden znak

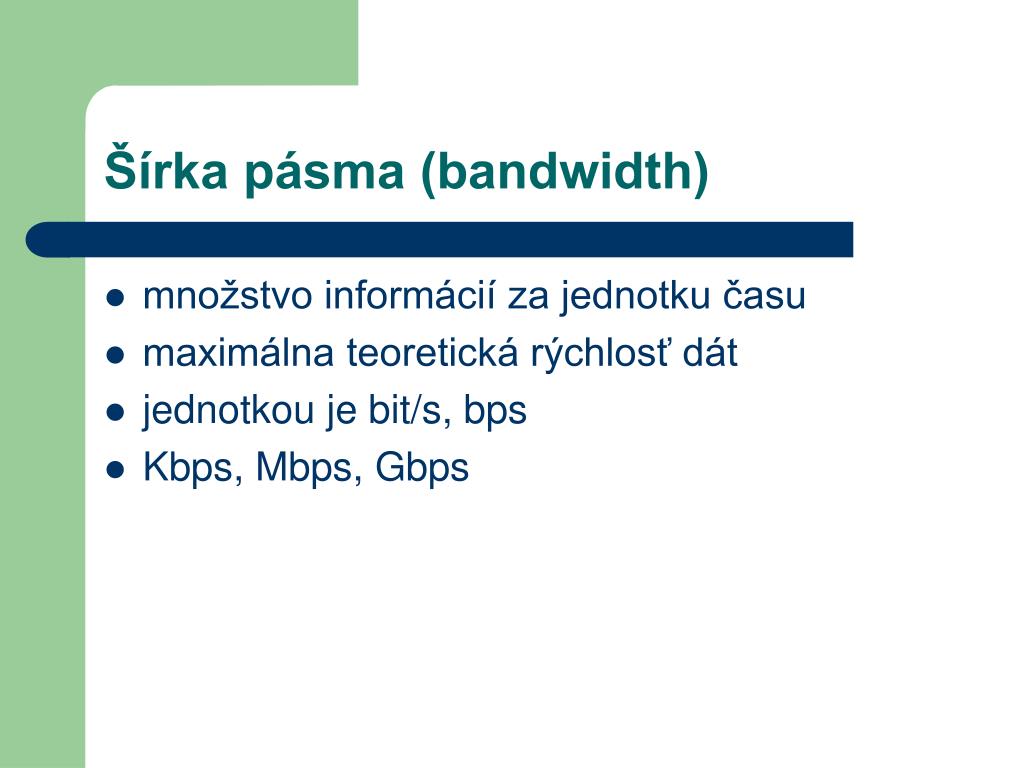

  5. Šírka pásma (bandwidth) • množstvo informácií za jednotku času • maximálna teoretická rýchlosť dát • jednotkou je bit/s, bps • Kbps, Mbps, Gbps

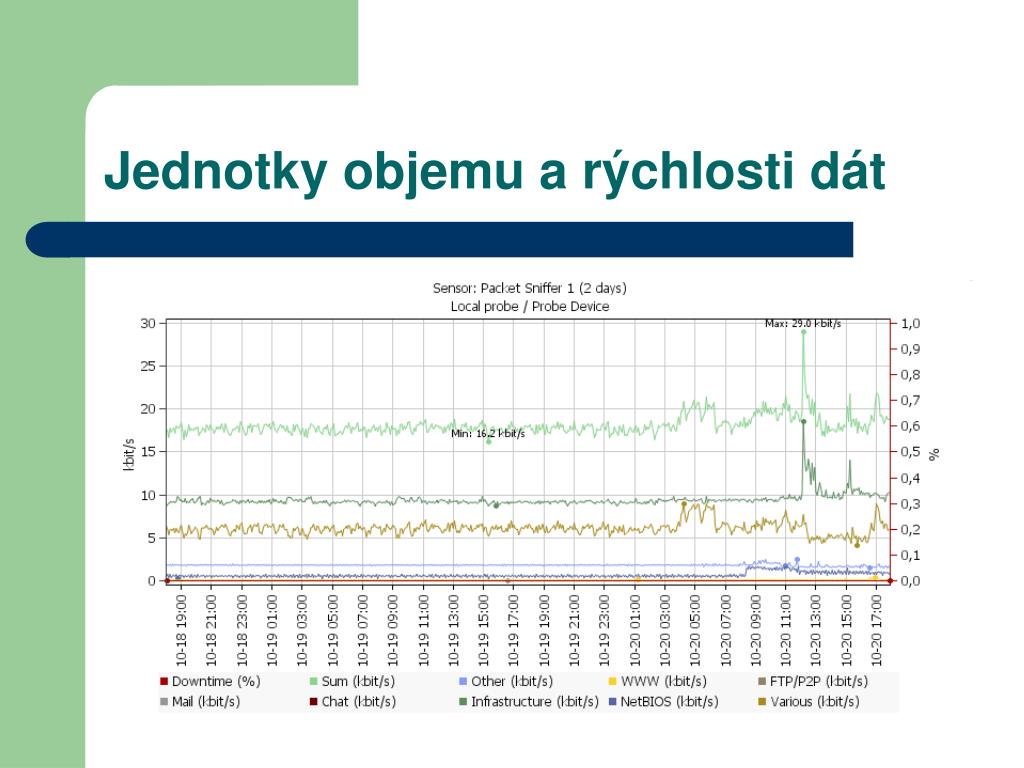

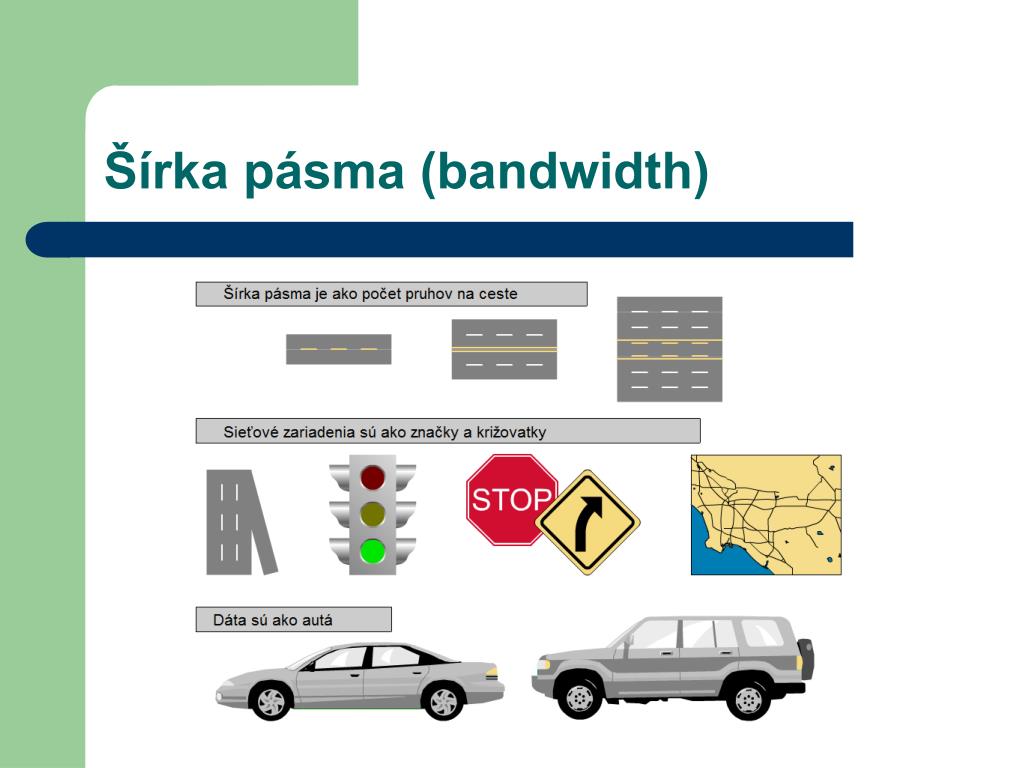

  6. Šírka pásma (bandwidth)

  7. Šírka pásma (bandwidth)

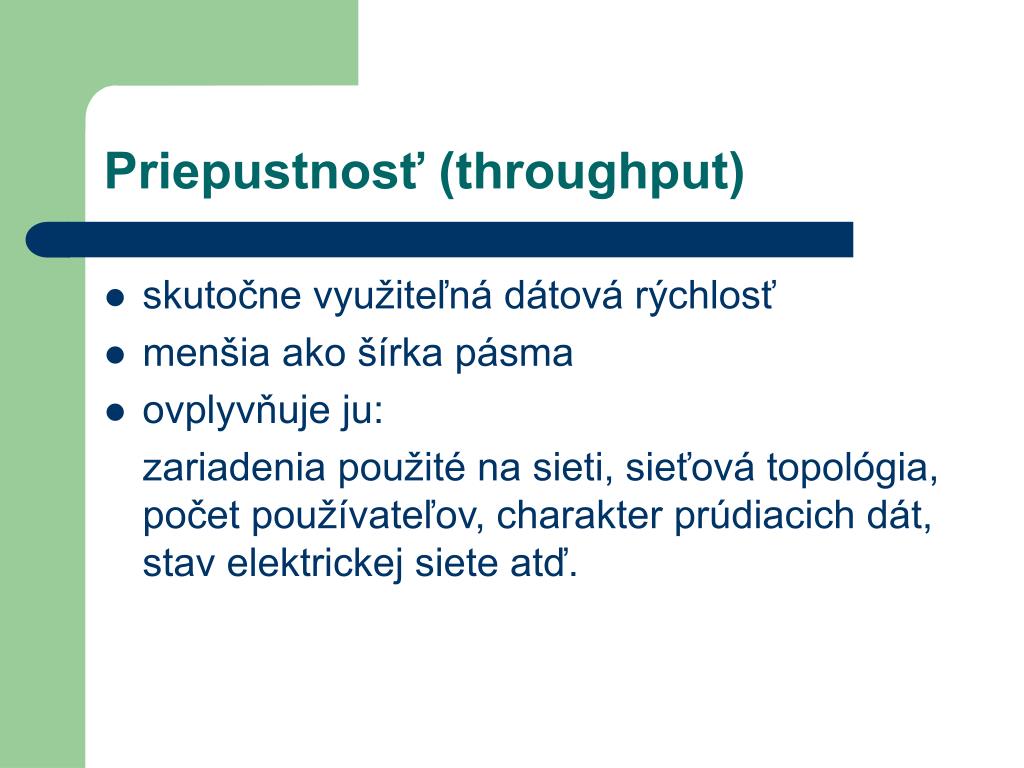

  8. Priepustnosť (throughput) • skutočne využiteľná dátová rýchlosť • menšia ako šírka pásma • ovplyvňuje ju: zariadenia použité na sieti, sieťová topológia, počet používateľov, charakter prúdiacich dát, stav elektrickej siete atď.

  9. Sieťové médiá

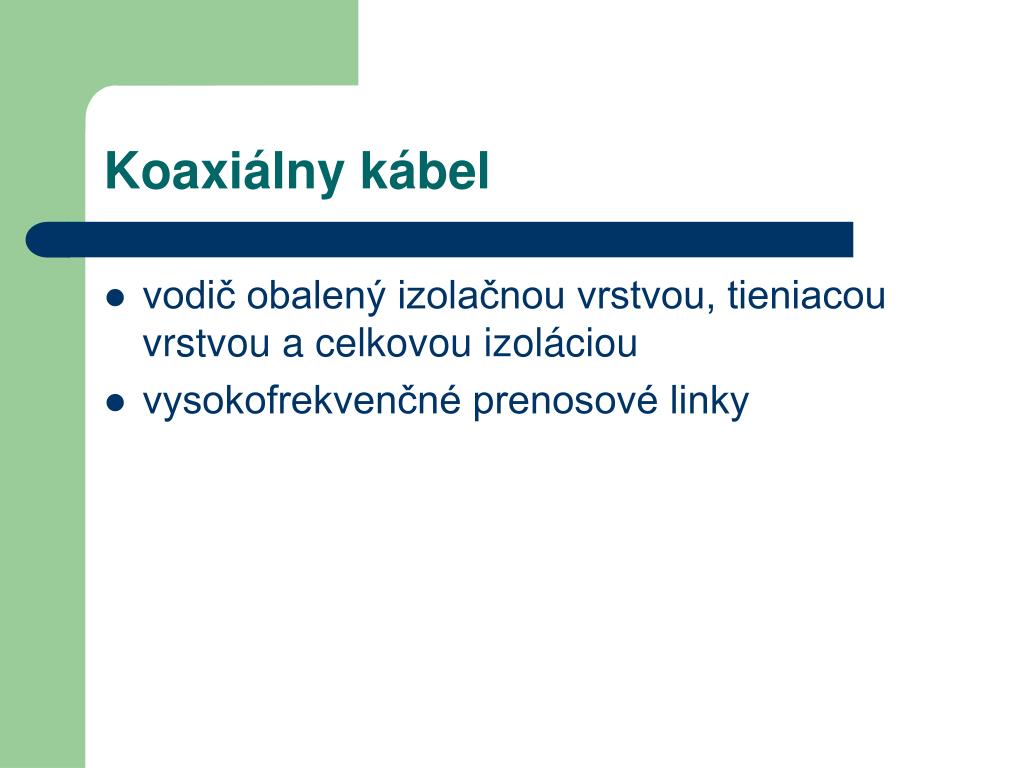

  10. Koaxiálny kábel • vodič obalený izolačnou vrstvou, tieniacou vrstvou a celkovou izoláciou • vysokofrekvenčné prenosové linky

  11. Koaxiálny kábel

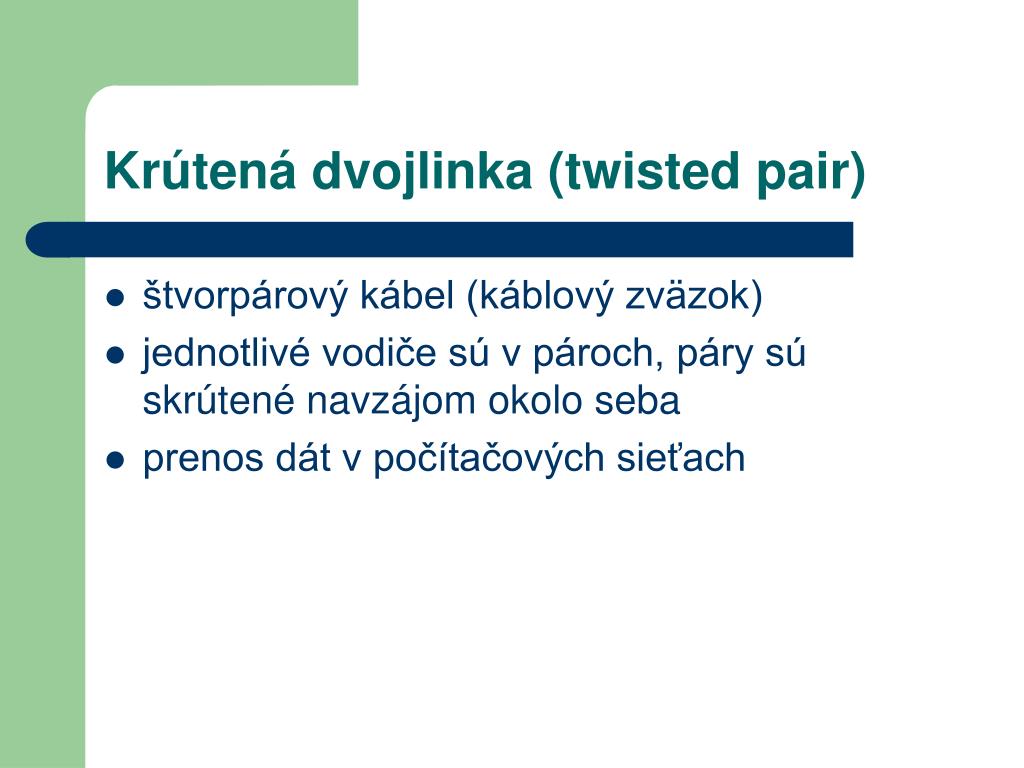

  12. Krútená dvojlinka (twisted pair) • štvorpárový kábel (káblový zväzok) • jednotlivé vodiče sú v pároch, páry sú skrútené navzájom okolo seba • prenos dát v počítačových sieťach

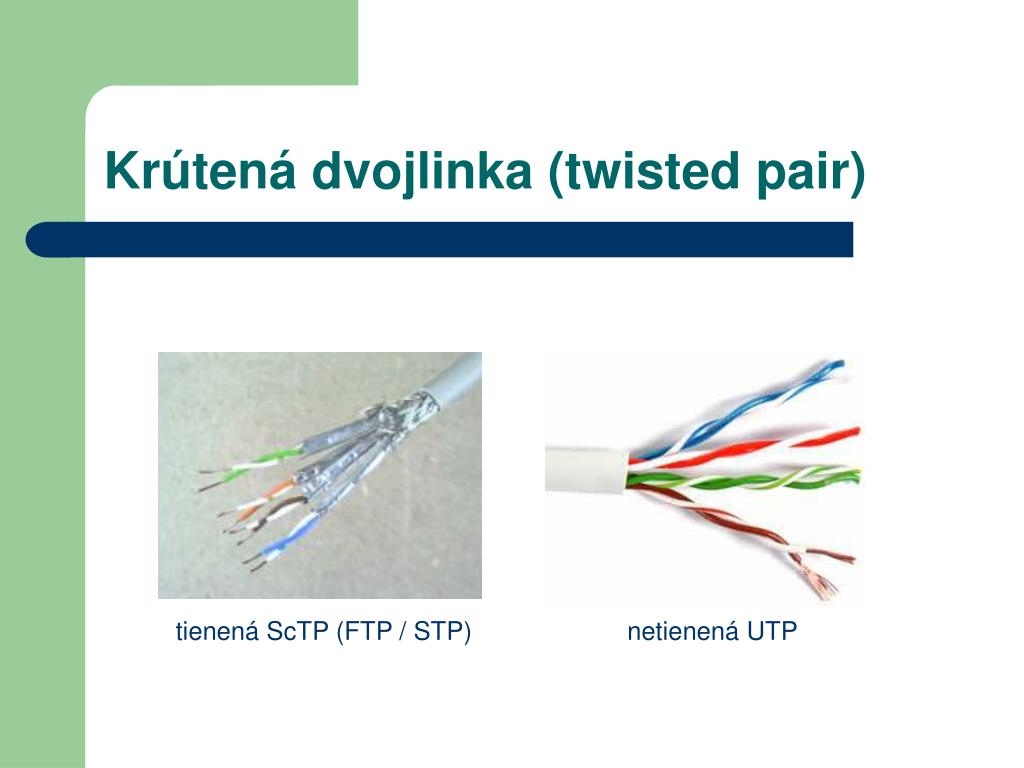

  13. Krútená dvojlinka (twisted pair) tienená ScTP (FTP / STP) netienená UTP

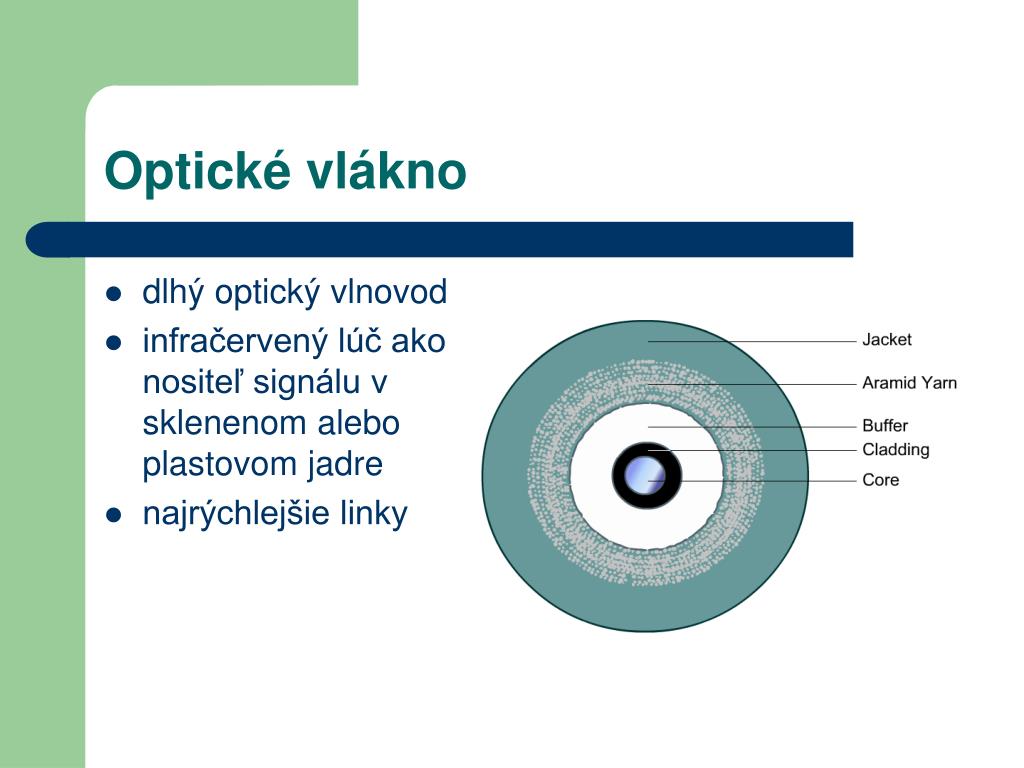

  14. dlhý optický vlnovod infračervený lúč ako nositeľ signálu v sklenenom alebo plastovom jadre najrýchlejšie linky Optické vlákno

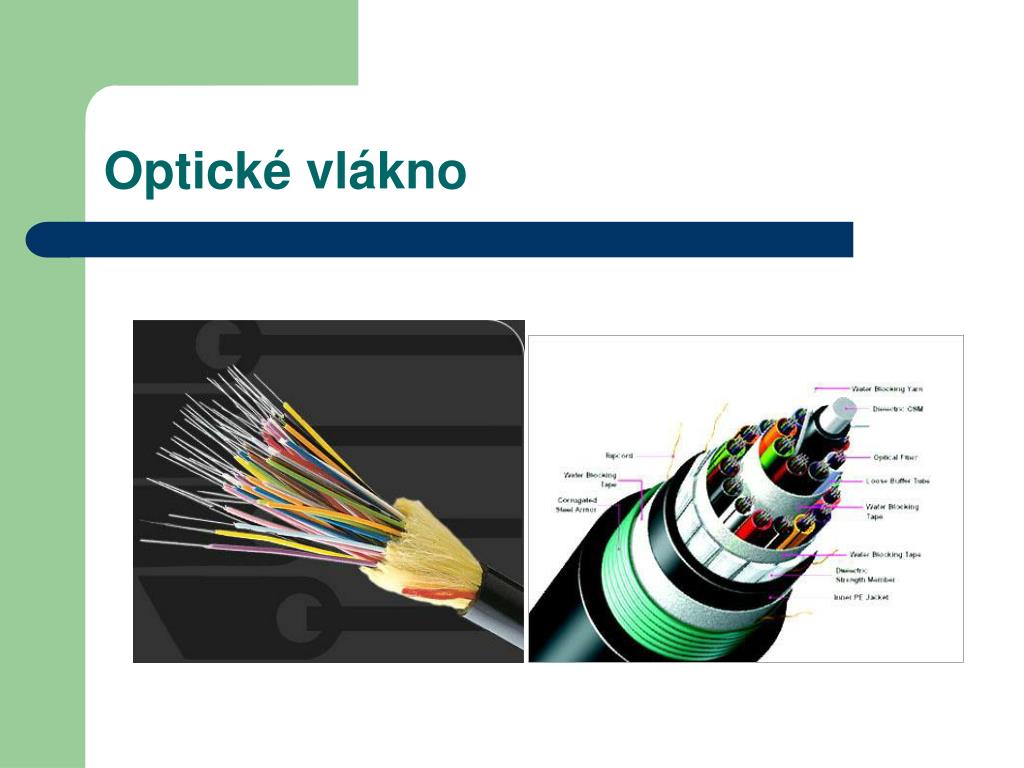

  15. Optické vlákno

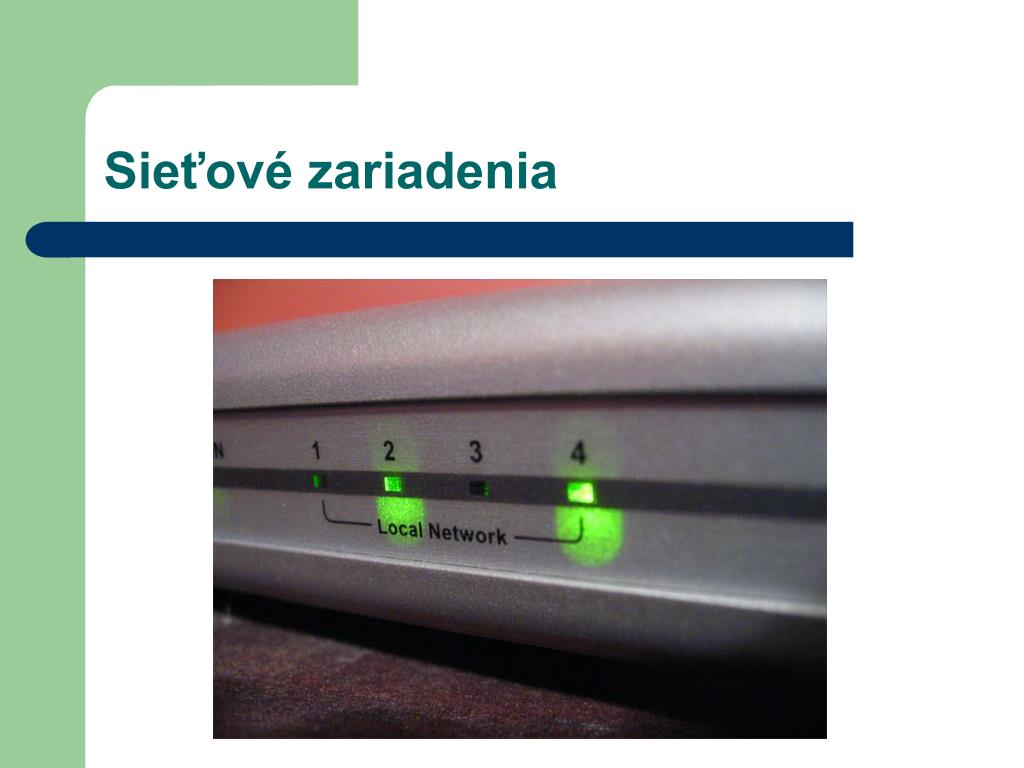

  16. Sieťové zariadenia

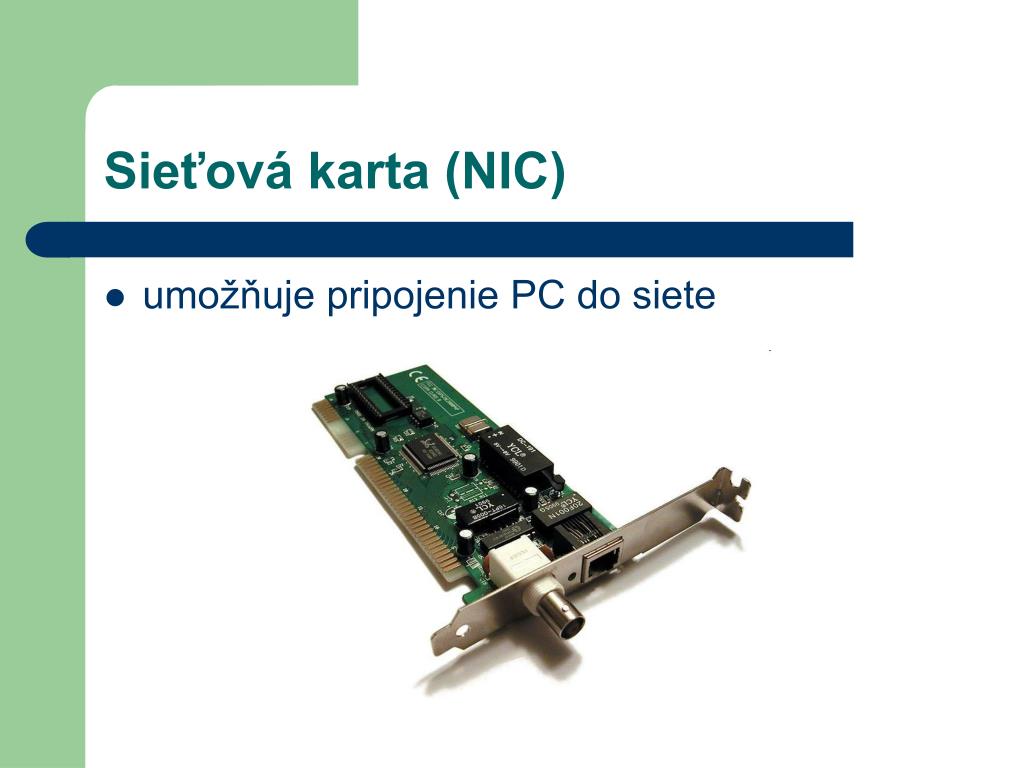

  17. Sieťová karta (NIC) • umožňuje pripojenie PC do siete

  18. Opakovač (Repeater) • má dva porty • prijíma oslabený a poškodený signál • odosiela opravený a zosilnený signál • zvyšuje dosah média bez straty kvality a obsahu signálu

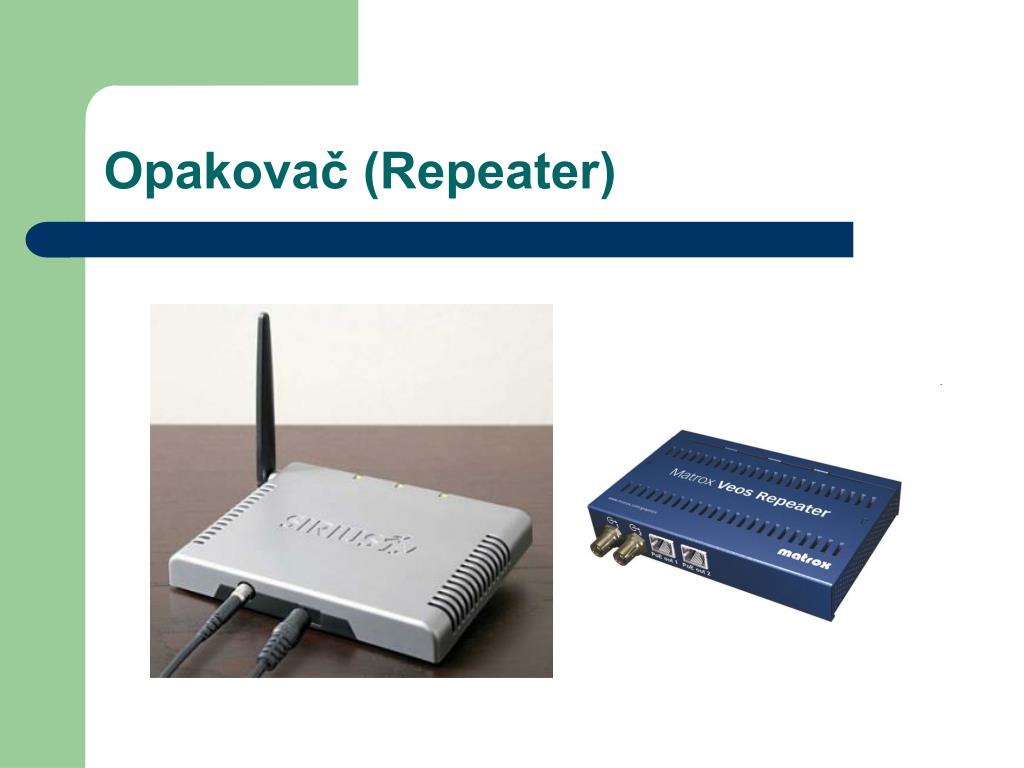

  19. Opakovač (Repeater)

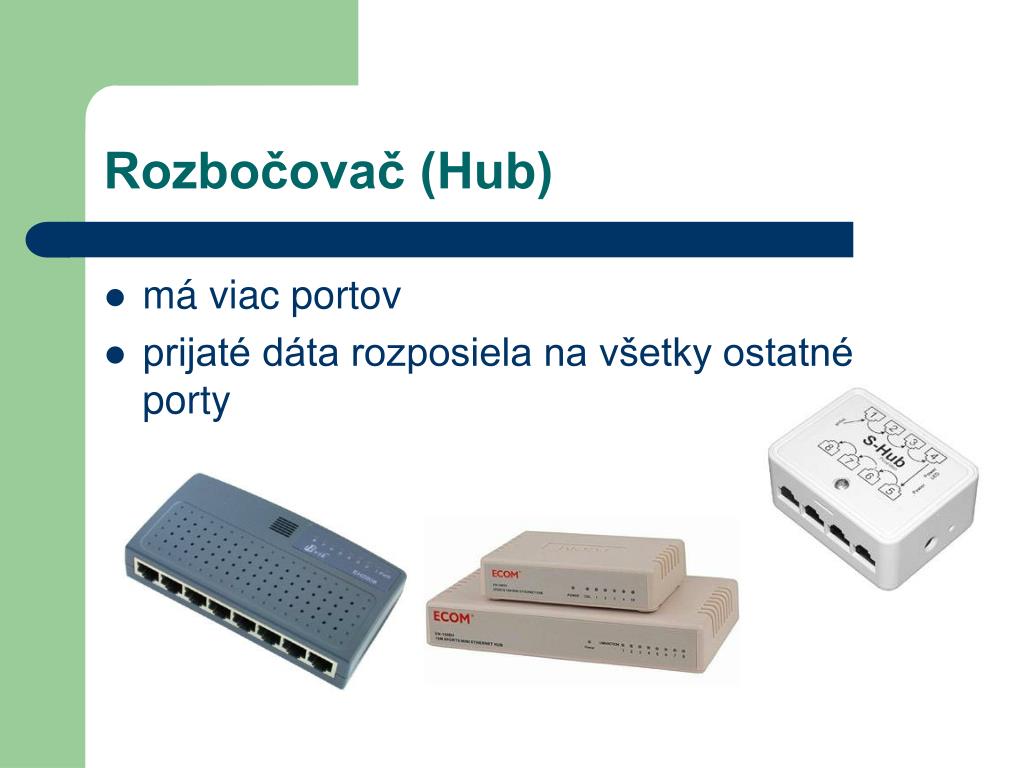

  20. Rozbočovač (Hub) • má viac portov • prijaté dáta rozposiela na všetky ostatné porty

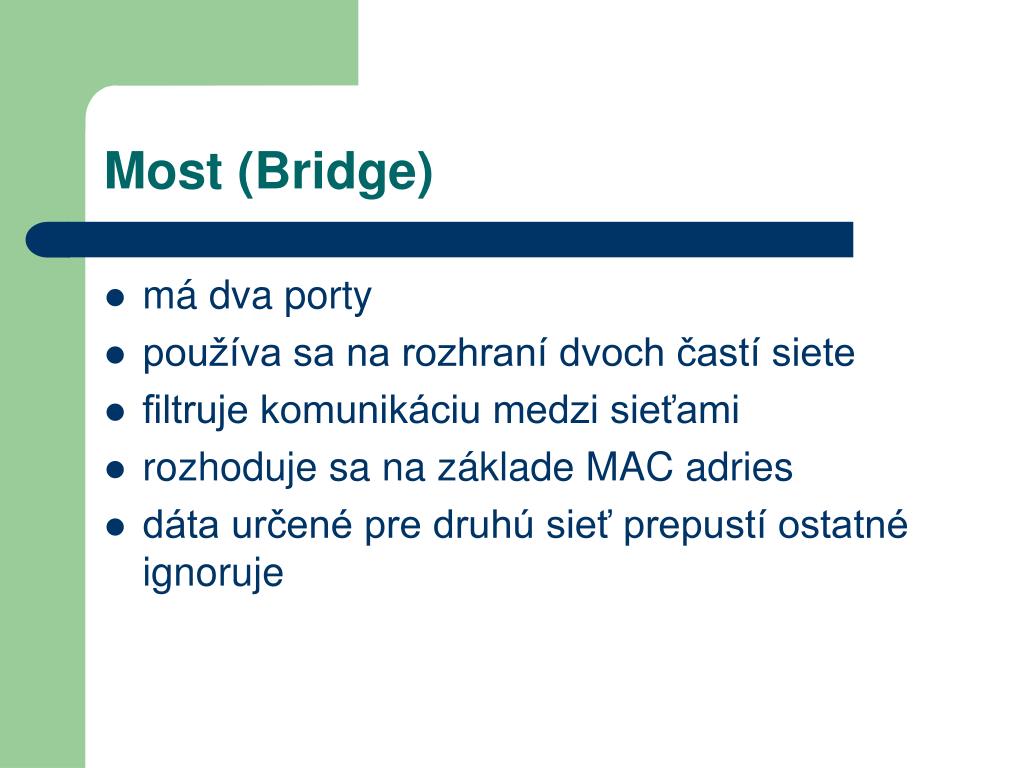

  21. Most (Bridge) • má dva porty • používa sa na rozhraní dvoch častí siete • filtruje komunikáciu medzi sieťami • rozhoduje sa na základe MAC adries • dáta určené pre druhú sieť prepustí ostatné ignoruje

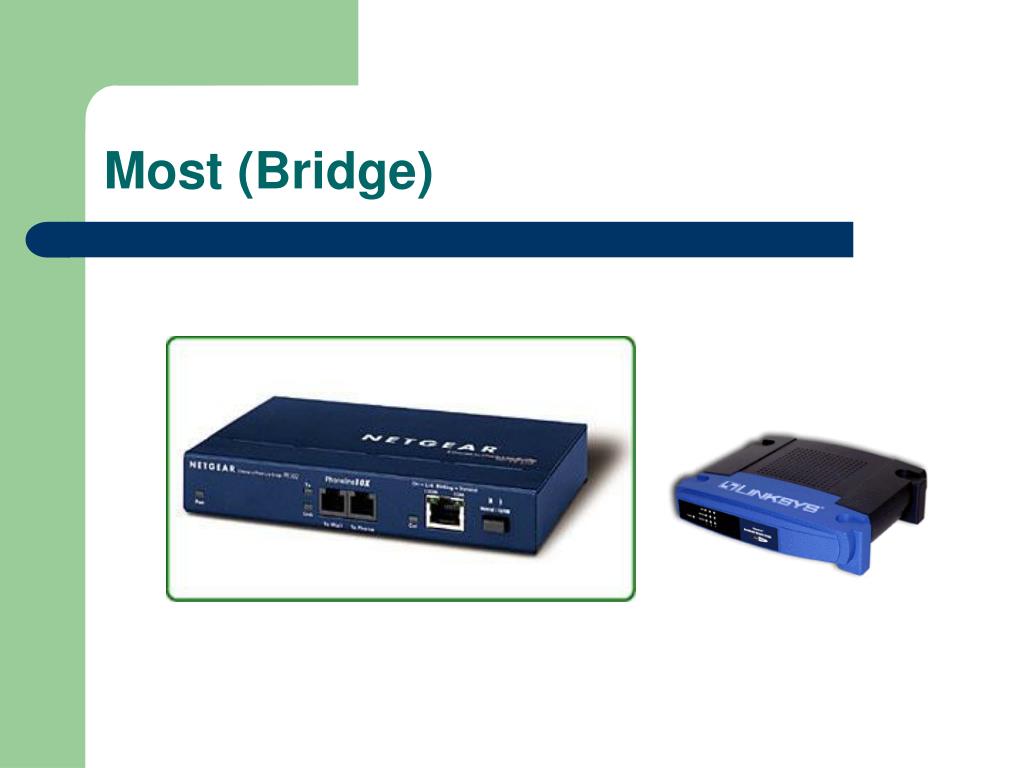

  22. Most (Bridge)

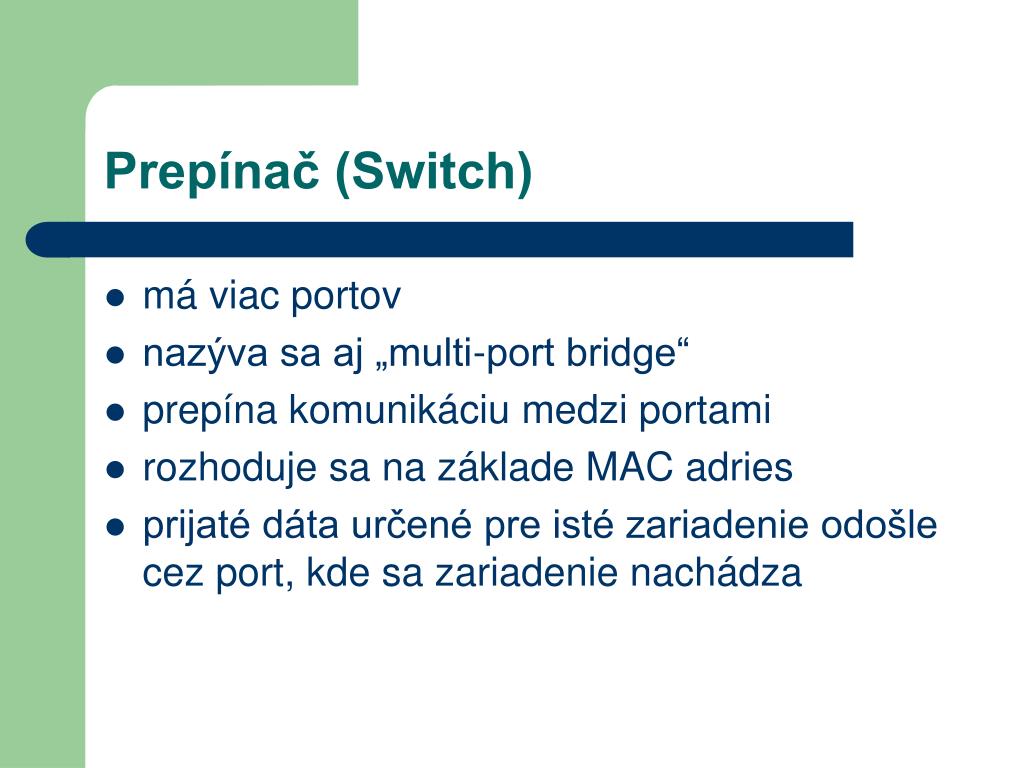

  23. Prepínač (Switch) • má viac portov • nazýva sa aj „multi-port bridge“ • prepína komunikáciu medzi portami • rozhoduje sa na základe MAC adries • prijaté dáta určené pre isté zariadenie odošle cez port, kde sa zariadenie nachádza

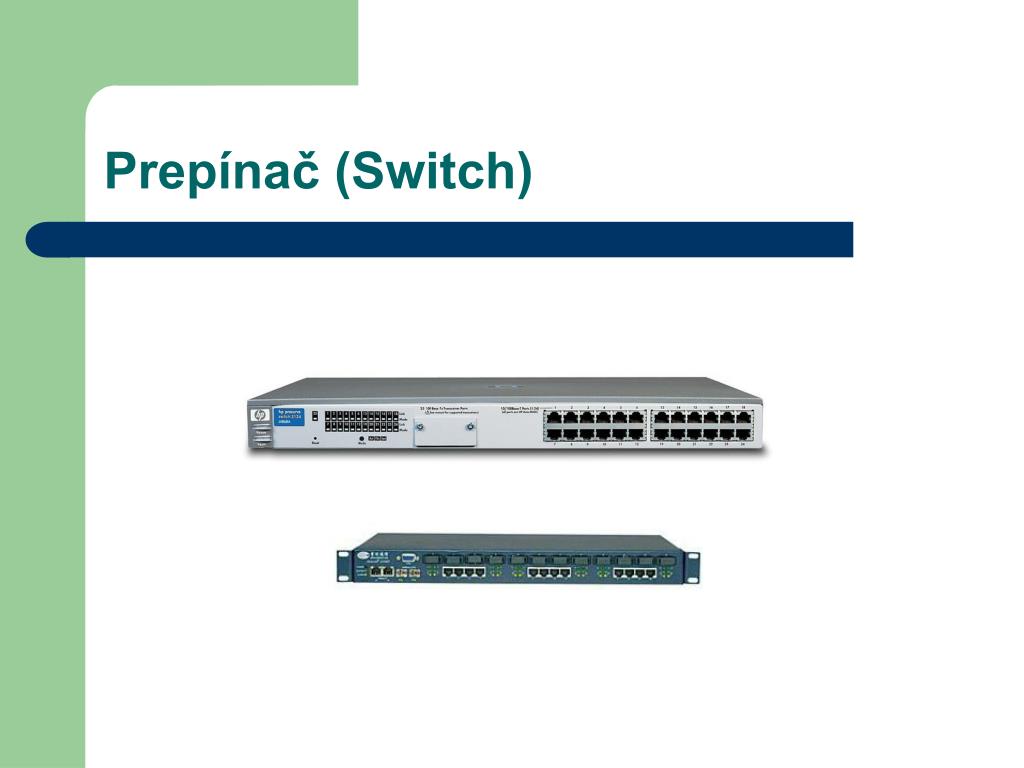

  24. Prepínač (Switch)

  25. Smerovač (Router) • má viac portov • má na starosti výber správnej cesty pre dáta • rozhoduje sa na základe IP adries • prijaté dáta určené pre istú sieť odošle cez port, kde sa sieť nachádza • informácie o sieťach si vymieňa s ostatnými smerovačmi

  26. Smerovač (Router)

  27. Fungovanie siete

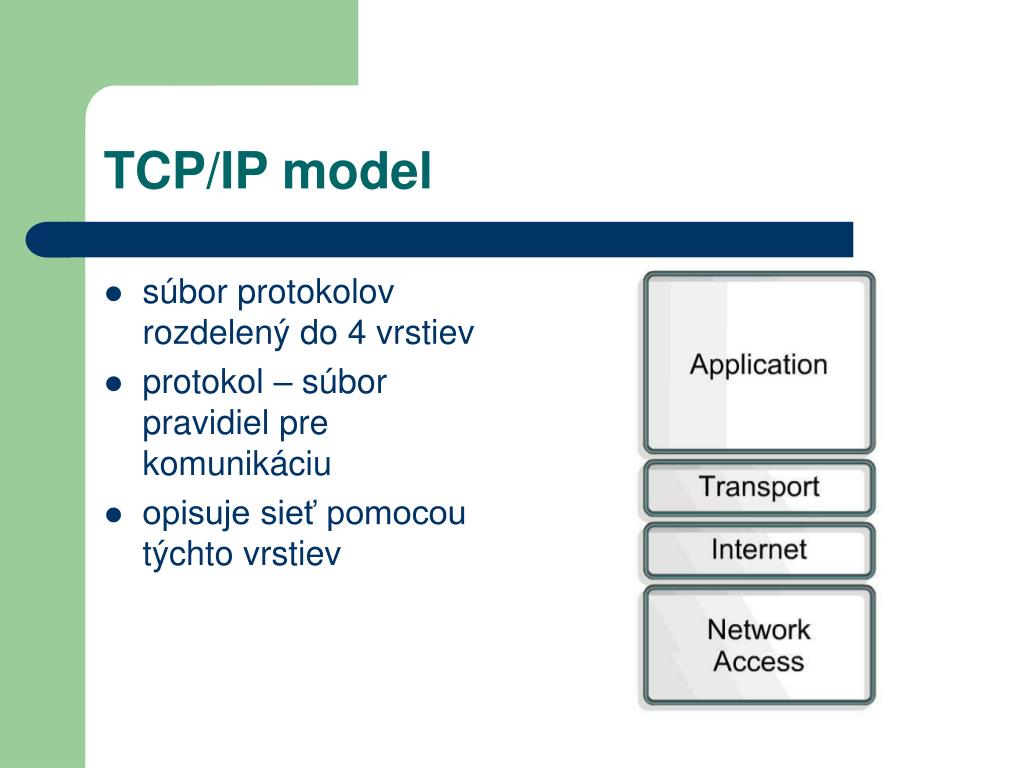

  28. súbor protokolov rozdelený do 4 vrstiev protokol – súbor pravidiel pre komunikáciu opisuje sieť pomocou týchto vrstiev TCP/IP model

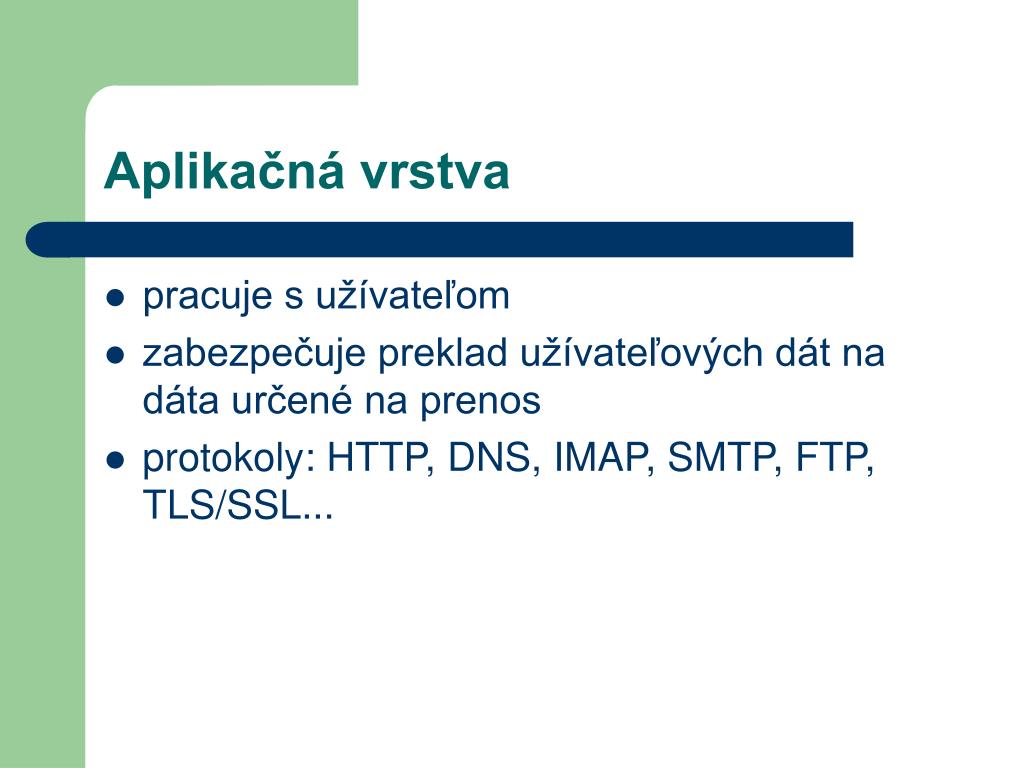

  29. Aplikačná vrstva • pracuje s užívateľom • zabezpečuje preklad užívateľových dát na dáta určené na prenos • protokoly: HTTP, DNS, IMAP, SMTP, FTP, TLS/SSL...

  30. Transportná vrstva • zabezpečuje prenos dát sieťou • dáta sú tu rozdelené na segmenty • zabezpečuje (ne)spoľahlivosť prenosu • protokoly: TCP, UDP...

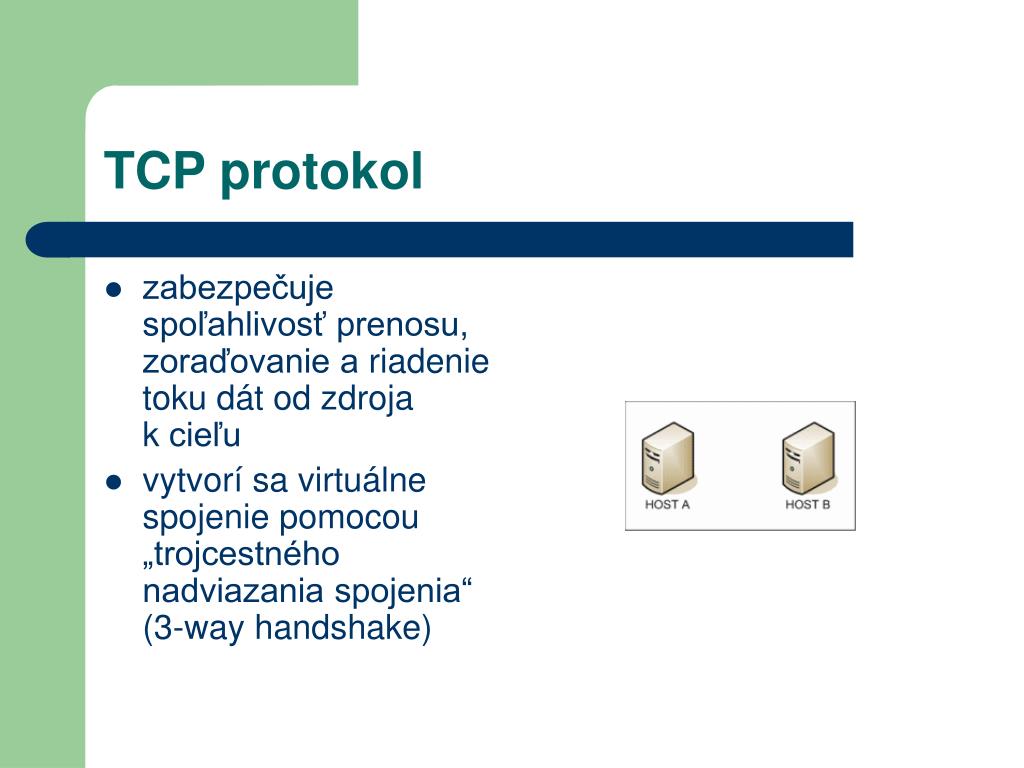

  31. zabezpečuje spoľahlivosť prenosu, zoraďovanie a riadenie toku dát od zdroja k cieľu vytvorí sa virtuálne spojenie pomocou „trojcestného nadviazania spojenia“ (3-way handshake) TCP protokol

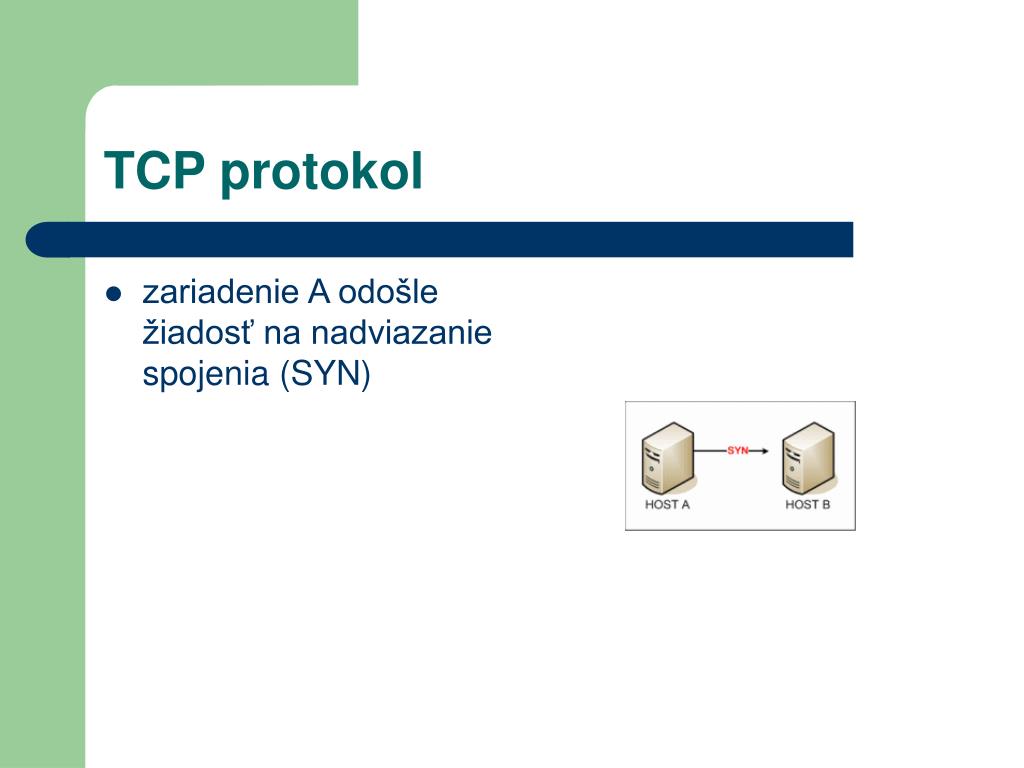

  32. zariadenie A odošle žiadosť na nadviazanie spojenia (SYN) TCP protokol

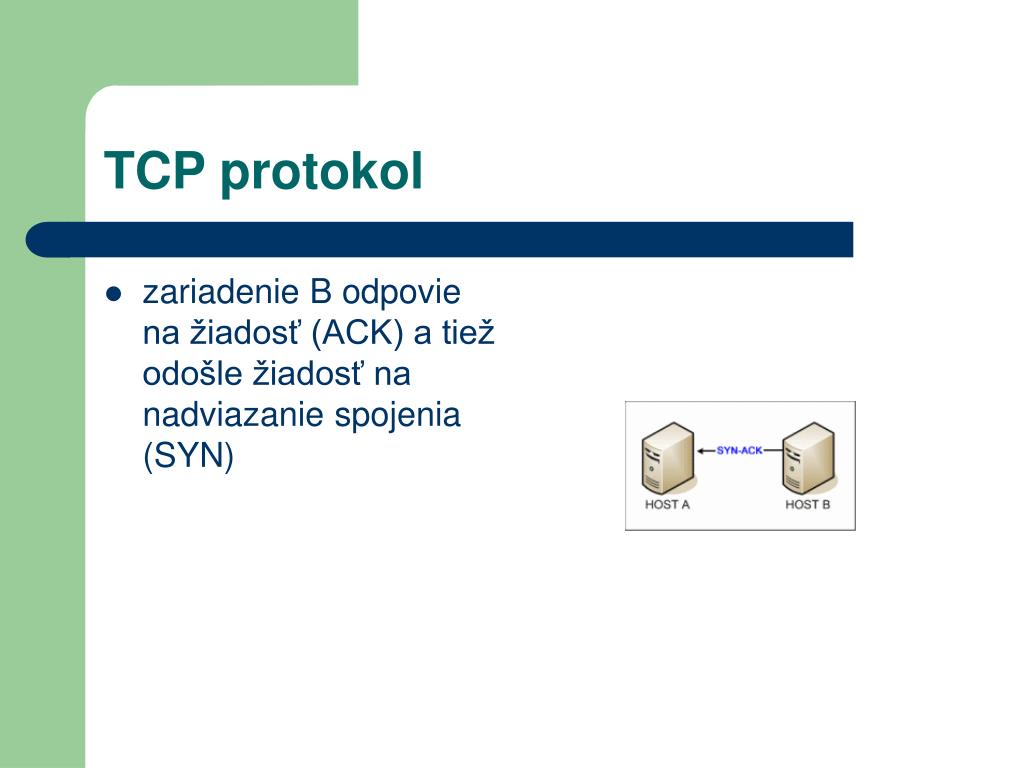

  33. zariadenie B odpovie na žiadosť (ACK) a tiež odošle žiadosť na nadviazanie spojenia (SYN) TCP protokol

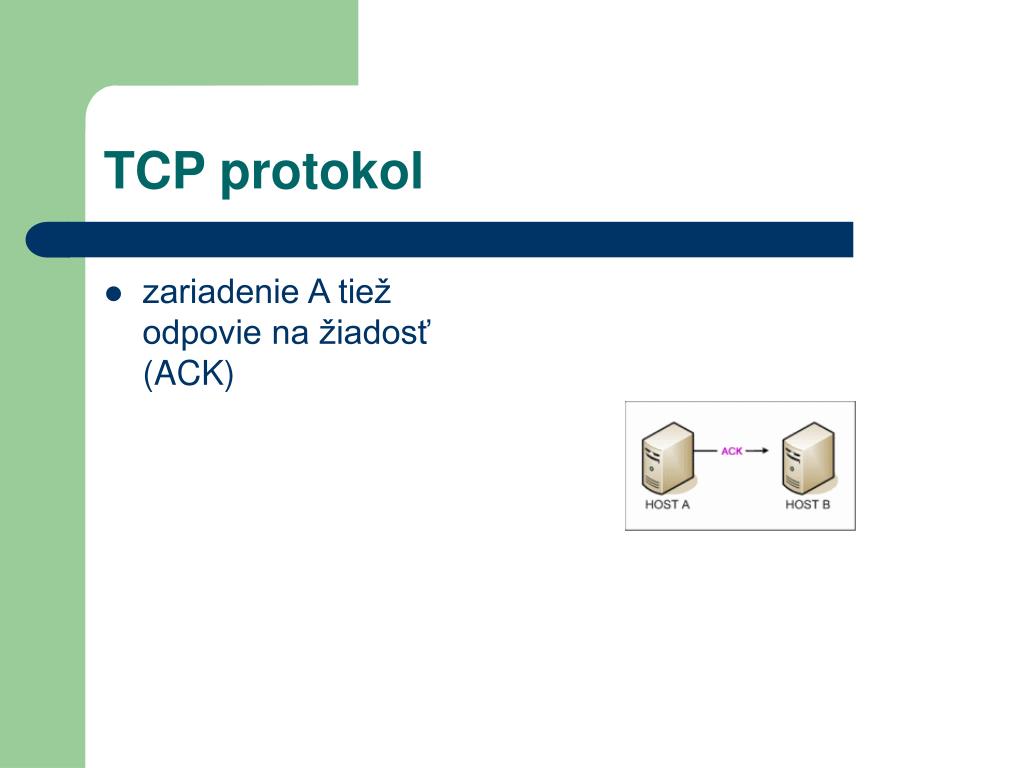

  34. zariadenie A tiež odpovie na žiadosť (ACK) TCP protokol

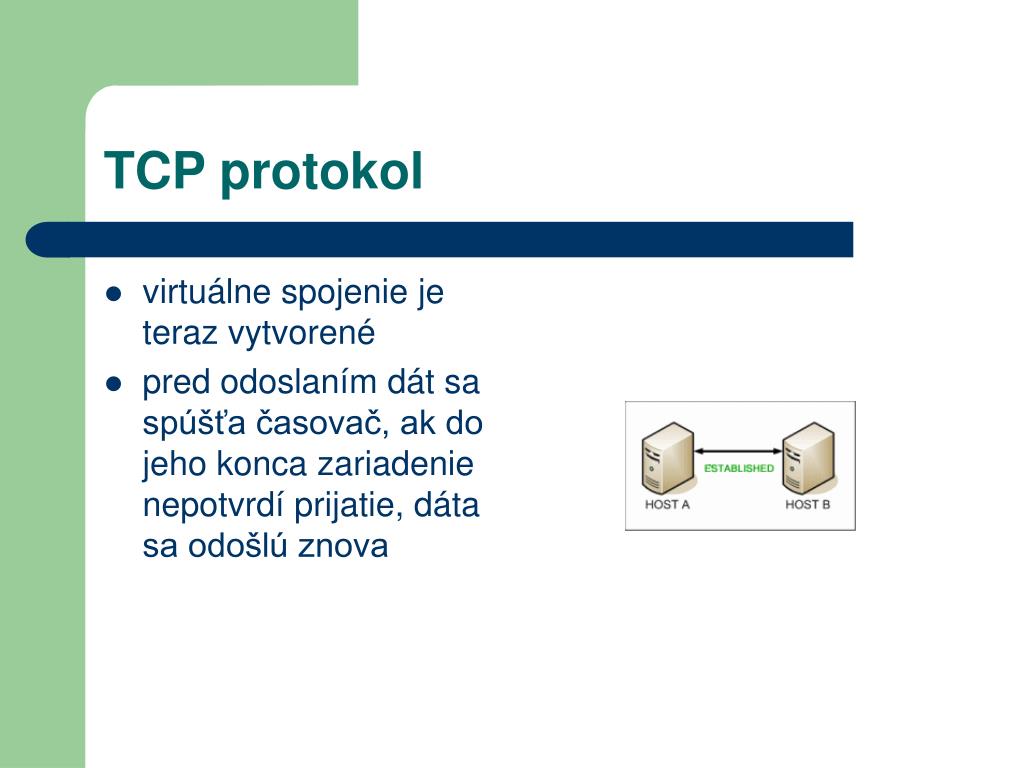

  35. virtuálne spojenie je teraz vytvorené pred odoslaním dát sa spúšťa časovač, ak do jeho konca zariadenie nepotvrdí prijatie, dáta sa odošlú znova TCP protokol

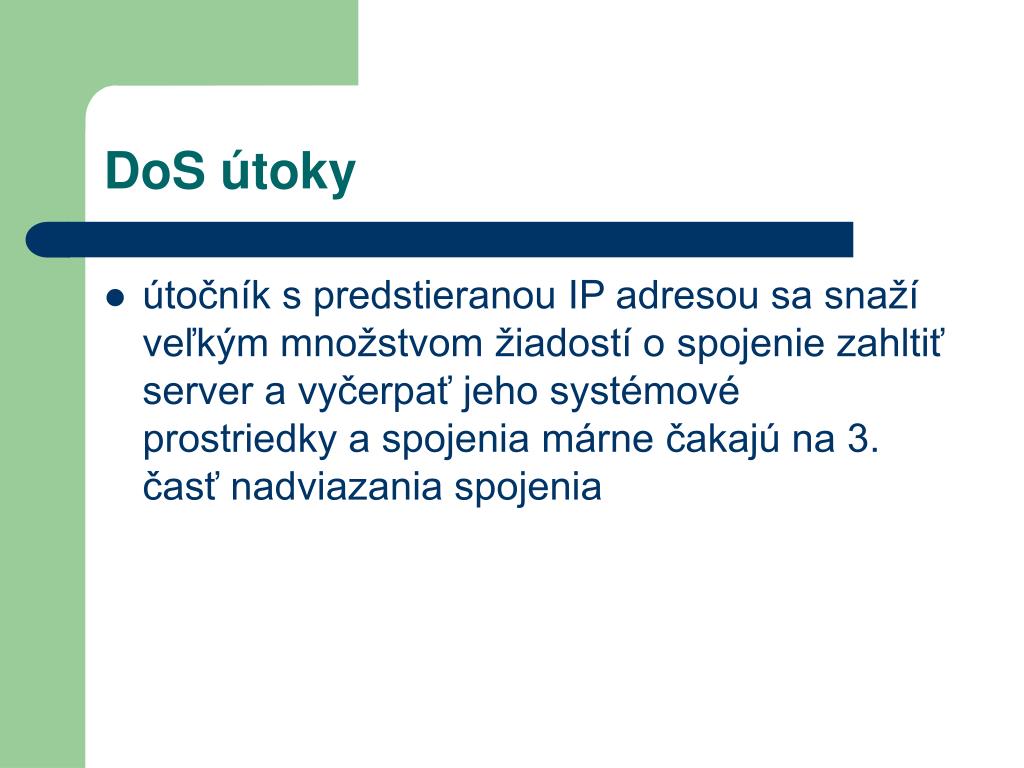

  36. DoS útoky • útočník s predstieranou IP adresou sa snaží veľkým množstvom žiadostí o spojenie zahltiť server a vyčerpať jeho systémové prostriedky a spojenia márne čakajú na 3. časť nadviazania spojenia

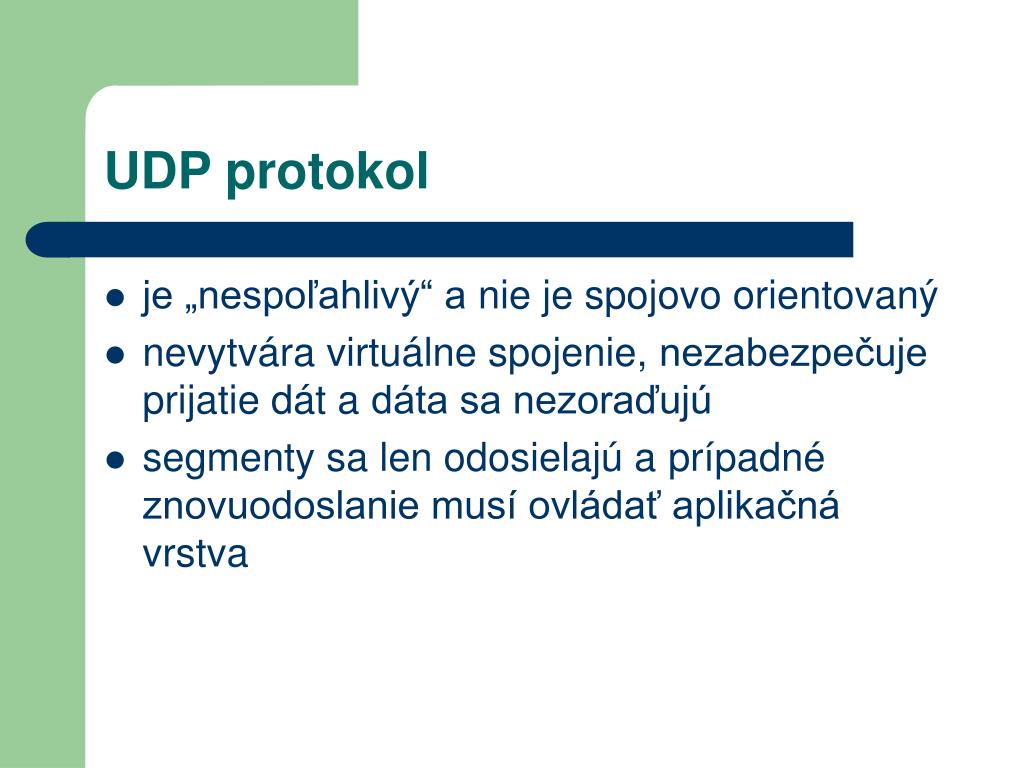

  37. UDP protokol • je „nespoľahlivý“ a nie je spojovo orientovaný • nevytvára virtuálne spojenie, nezabezpečuje prijatie dát a dáta sa nezoraďujú • segmenty sa len odosielajú a prípadné znovuodoslanie musí ovládať aplikačná vrstva

  38. Porty • slúžia na rozlíšenie viacerých komunikácií • rozsah 0 – 65535 • 0 – 1023 rezervované pre známe služby • > 1023 voľne použiteľné

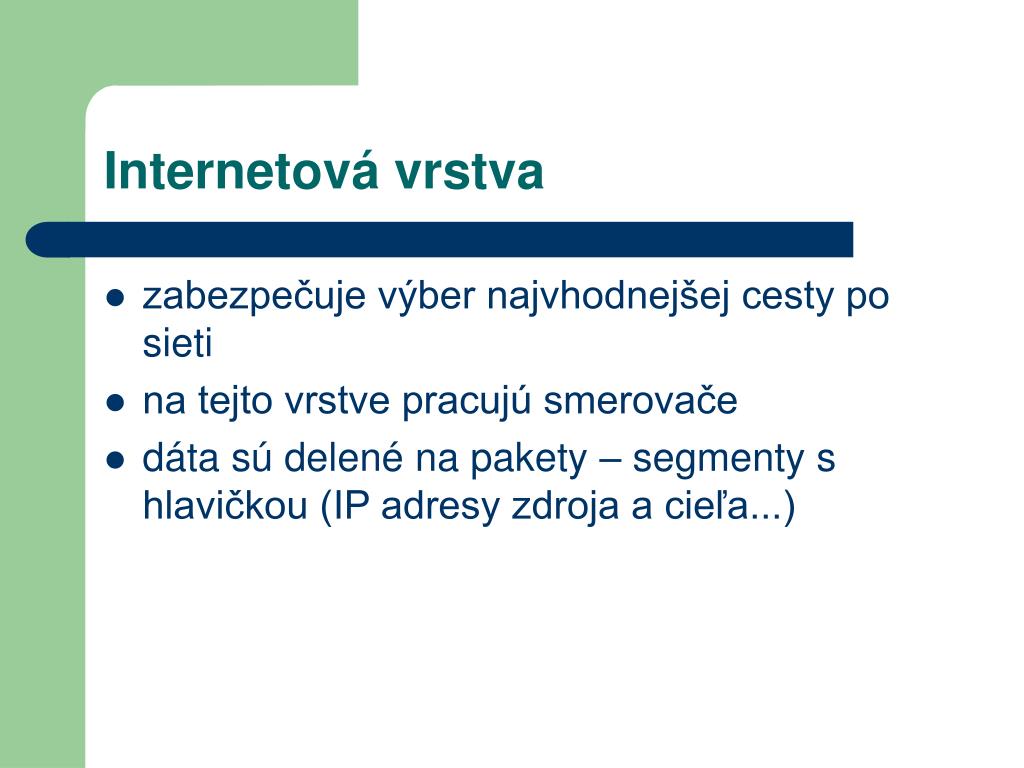

  39. Internetová vrstva • zabezpečuje výber najvhodnejšej cesty po sieti • na tejto vrstve pracujú smerovače • dáta sú delené na pakety – segmenty s hlavičkou (IP adresy zdroja a cieľa...)

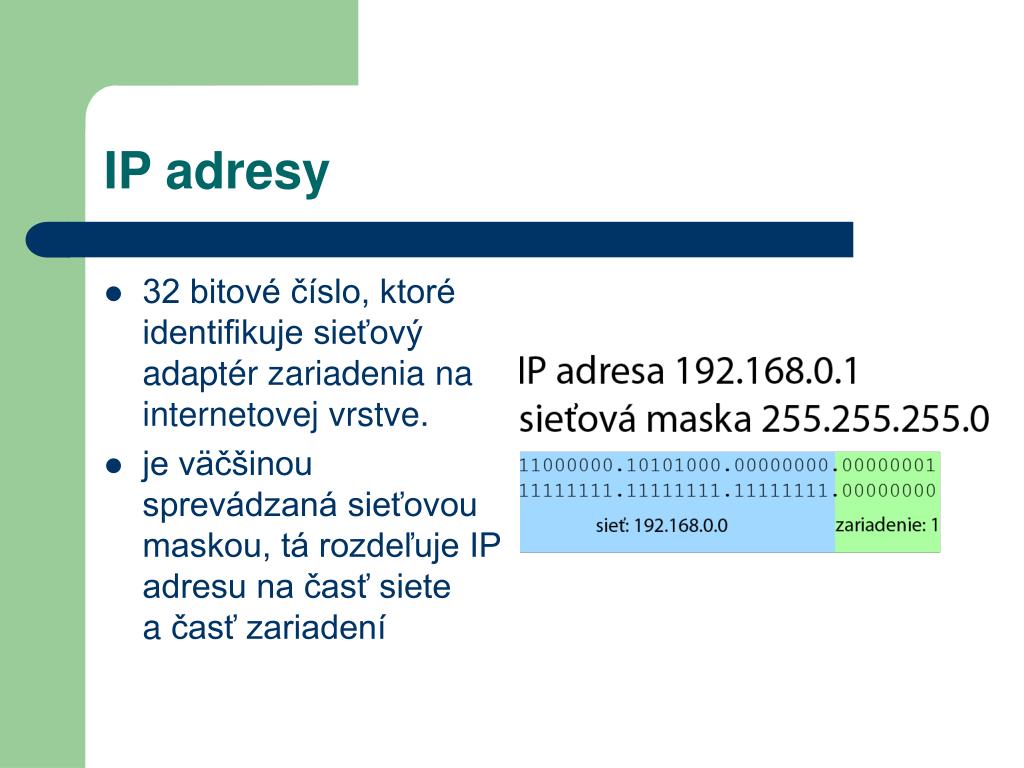

  40. 32 bitové číslo, ktoré identifikuje sieťový adaptér zariadenia na internetovej vrstve. je väčšinou sprevádzaná sieťovou maskou, tá rozdeľuje IP adresu na časť siete a časť zariadení IP adresy

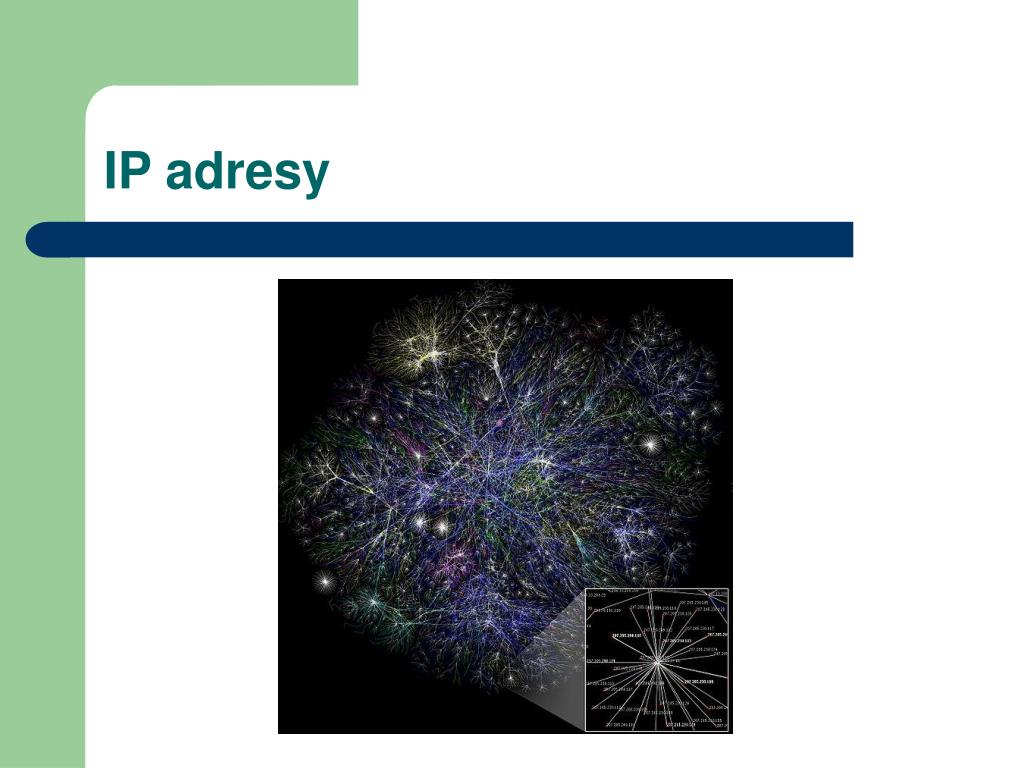

  41. IP adresy

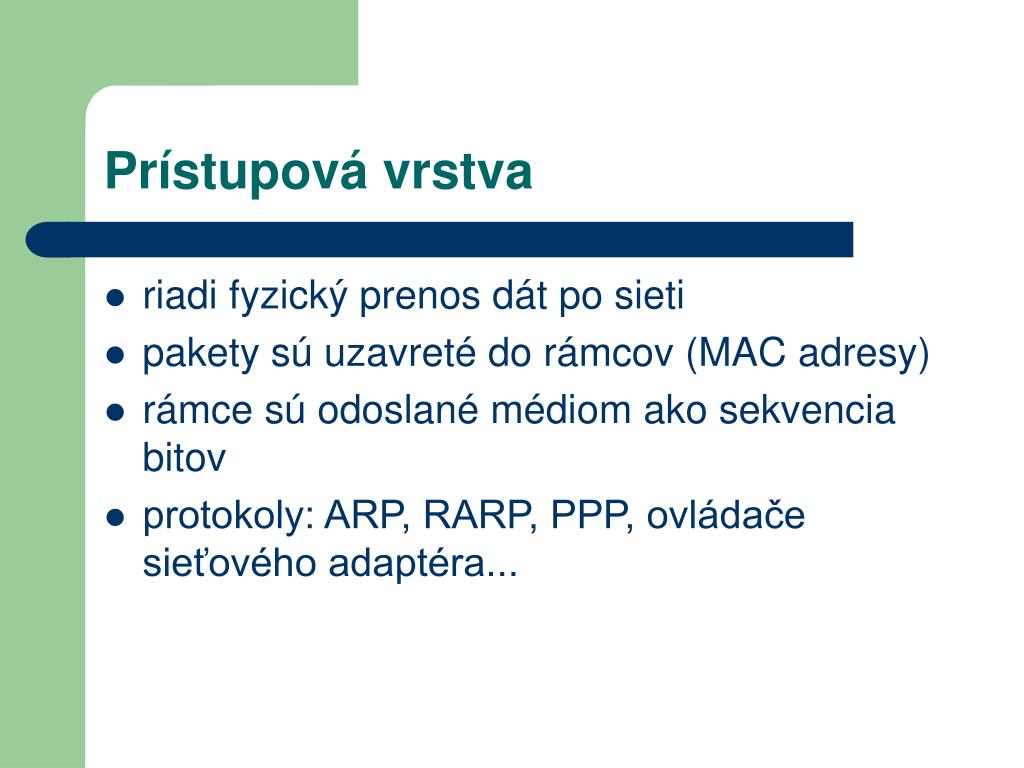

  42. Prístupová vrstva • riadi fyzický prenos dát po sieti • pakety sú uzavreté do rámcov (MAC adresy) • rámce sú odoslané médiom ako sekvencia bitov • protokoly: ARP, RARP, PPP, ovládače sieťového adaptéra...

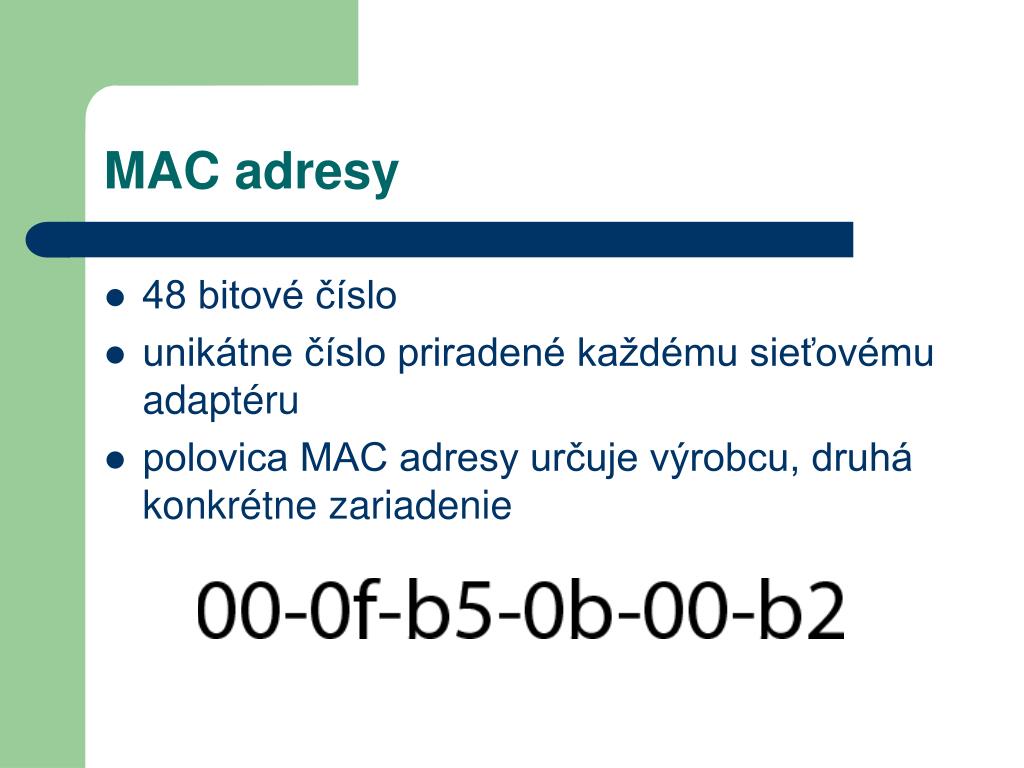

  43. MAC adresy • 48 bitové číslo • unikátne číslo priradené každému sieťovému adaptéru • polovica MAC adresy určuje výrobcu, druhá konkrétne zariadenie

  44. Ďakujeme za pozornosť
