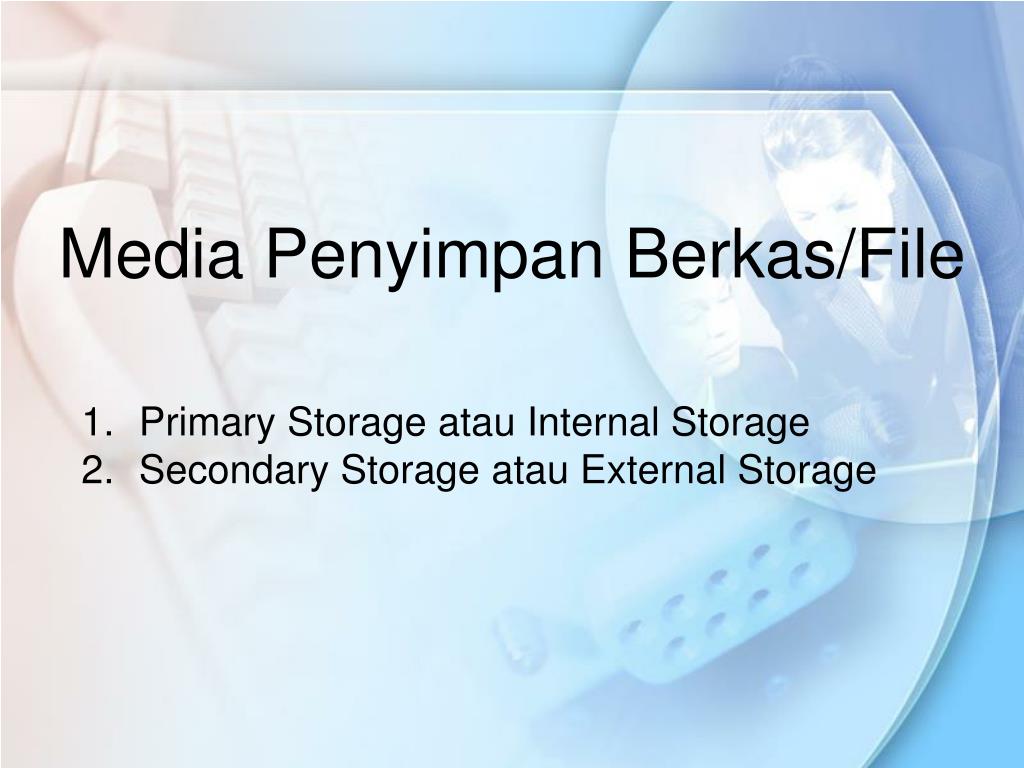

  1. Media PenyimpanBerkas/File • Primary Storage atau Internal Storage • Secondary Storage atau External Storage

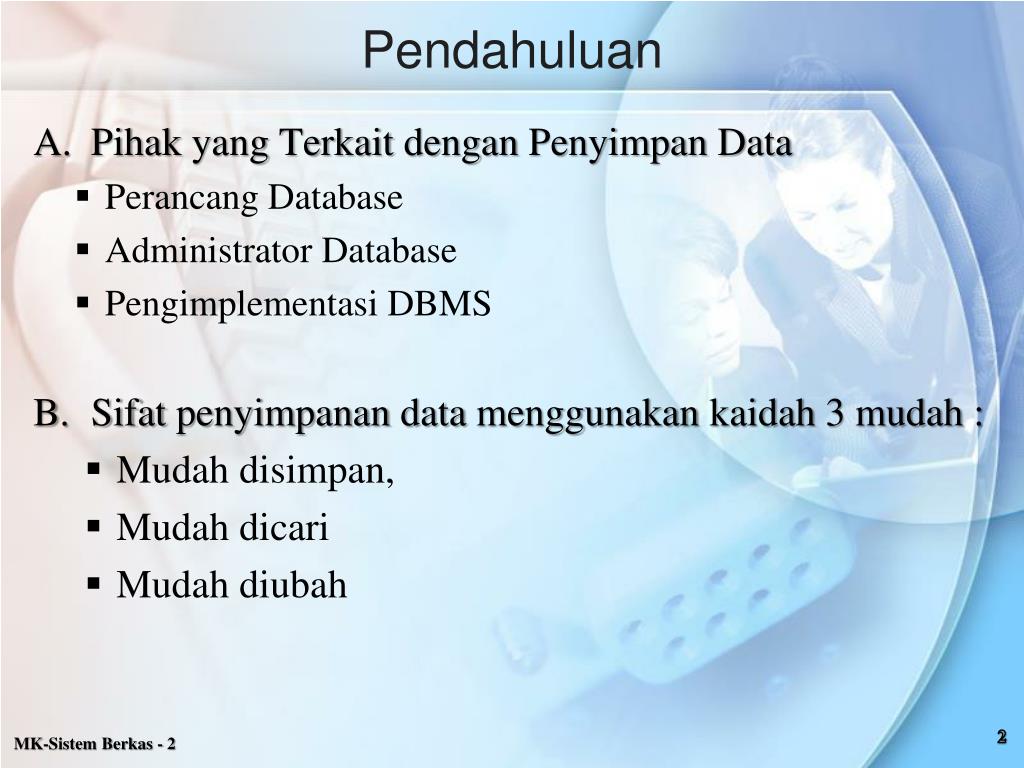

  2. Pendahuluan • Pihak yang TerkaitdenganPenyimpan Data • Perancang Database • Administrator Database • Pengimplementasi DBMS • Sifatpenyimpanan data menggunakankaidah 3 mudah : • Mudahdisimpan, • Mudahdicari • Mudahdiubah

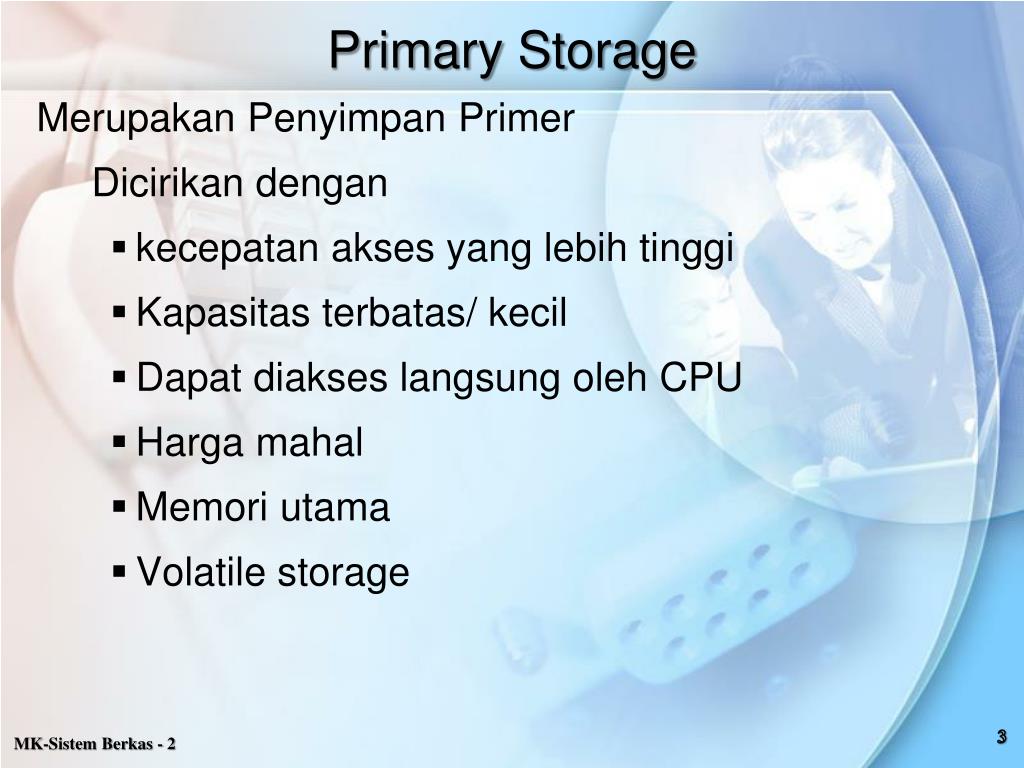

  3. Primary Storage MerupakanPenyimpan Primer Dicirikandengan • kecepatanakses yang lebihtinggi • Kapasitasterbatas/ kecil • Dapatdiakseslangsungoleh CPU • Hargamahal • Memoriutama • Volatile storage

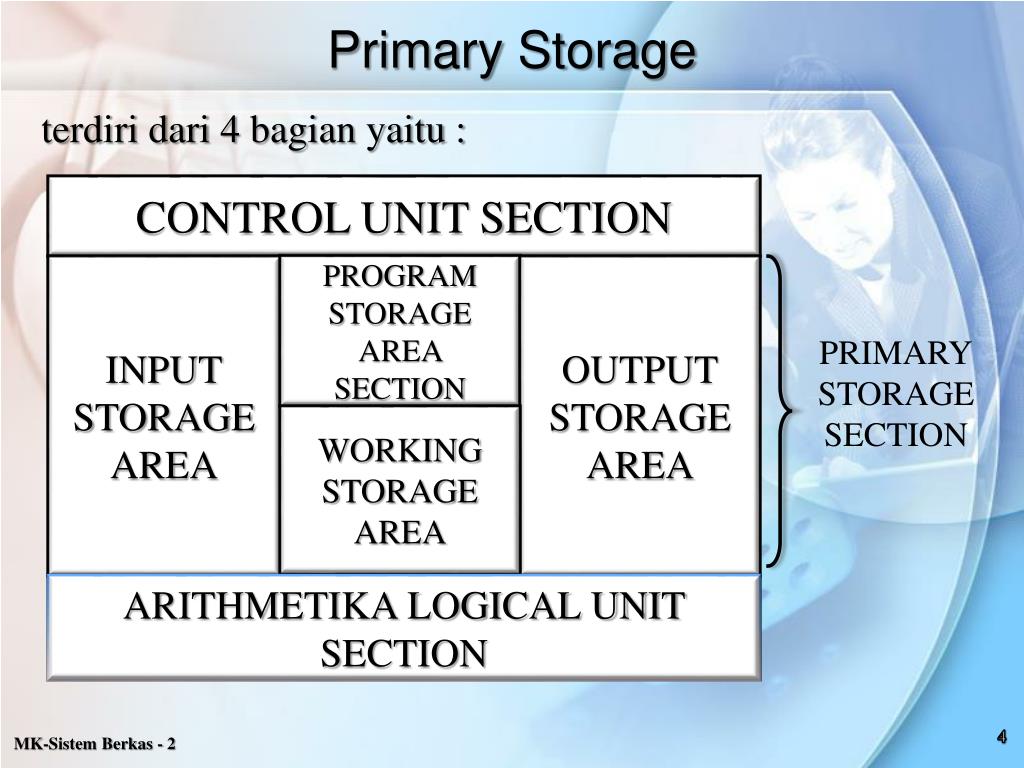

  4. Primary Storage CONTROL UNIT SECTION INPUT STORAGE AREA PROGRAM STORAGE AREA SECTION OUTPUT STORAGE AREA PRIMARY STORAGE SECTION WORKING STORAGE AREA ARITHMETIKA LOGICAL UNIT SECTION terdiri dari 4 bagian yaitu :

  5. Primary Storage Input Storage Area; Untukmenampung data yang dibaca. Program Storage Area; Penyimpananinstruksi-instruksiuntukpengolahan. Working Storage Area; Tempat dimana pemrosesan data dilakukan. Output Storage Area; Penyimpananinformasi yang telahdiolahuntuksementarawaktusebelumdisalurkankealat-alat output.

  6. Jenis Primary Storage • RAM (Random Access Memory); adalah main memory yang dapat; • bacadantulisdengan data atau program dariSecondary Storage ataualat input. • bersifat volatile • ROM (Read Only Memory); • Memori yang hanyadapatdibaca, Pengisian ROM dengan program maupun data, dikerjakanolehpabrikdengantujuankhusus • bersifat non volatile

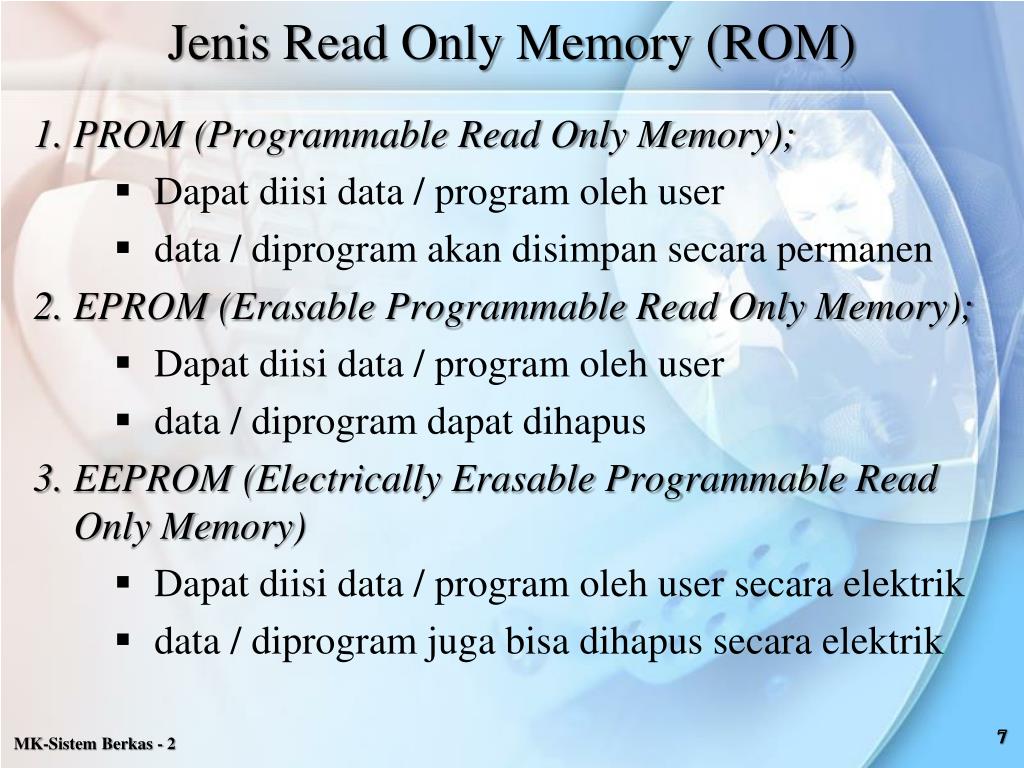

  7. Jenis Read Only Memory (ROM) • PROM (Programmable Read Only Memory); • Dapatdiisi data / program oleh user • data / diprogram akan disimpan secara permanen • EPROM (Erasable Programmable Read Only Memory); • Dapatdiisi data / program oleh user • data / diprogram dapat dihapus • EEPROM (Electrically Erasable Programmable Read Only Memory) • Dapatdiisi data / program oleh user secaraelektrik • data / diprogram juga bisa dihapus secara elektrik

  8. Secondary Storage MerupakanPenyimpananSekunder Dicirikandengan : • Tidakdapatdiakseslangsungoleh CPU(harusdicopidahuluke buffer memori) • Kecepatanakseslebihrendah • Berhargalebihmurah • Kapasitasbesar • Contoh : Magnetic Tape, Magnetic Disk, Optical Disk, Flash Memory • Non volatile storage Kegunaanutamapenyimpansekunderantara lain : • Penyimpan program untukpenggunaanmasadatang • Penyimpaninformasidalambentuk file

  9. Secondary Storage Adalahalatpenyimpan data / program yang permanen, Informasi / data yang disimpan pada alat-alat tersebut dapat diambil dan ditransfer oleh CPU padasaatdiperlukan. Ada 2 jenis Secondary Storage : Serial / Sequential Access Storage Device (SASD); Contoh : Magnetic tape, punched card, punched paper tape. Direct Access Storage Device (DASD); Contoh : Magnetic disk, floopy disk, mass storage.

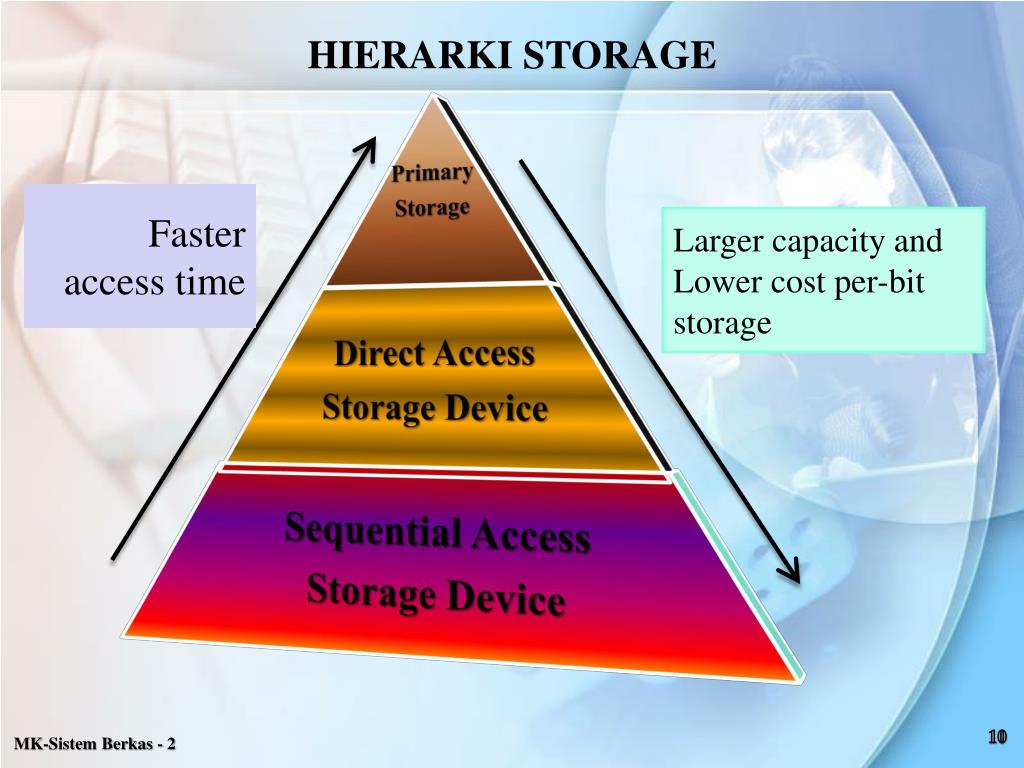

  10. HIERARKI STORAGE Faster access time Larger capacity and Lower cost per-bit storage

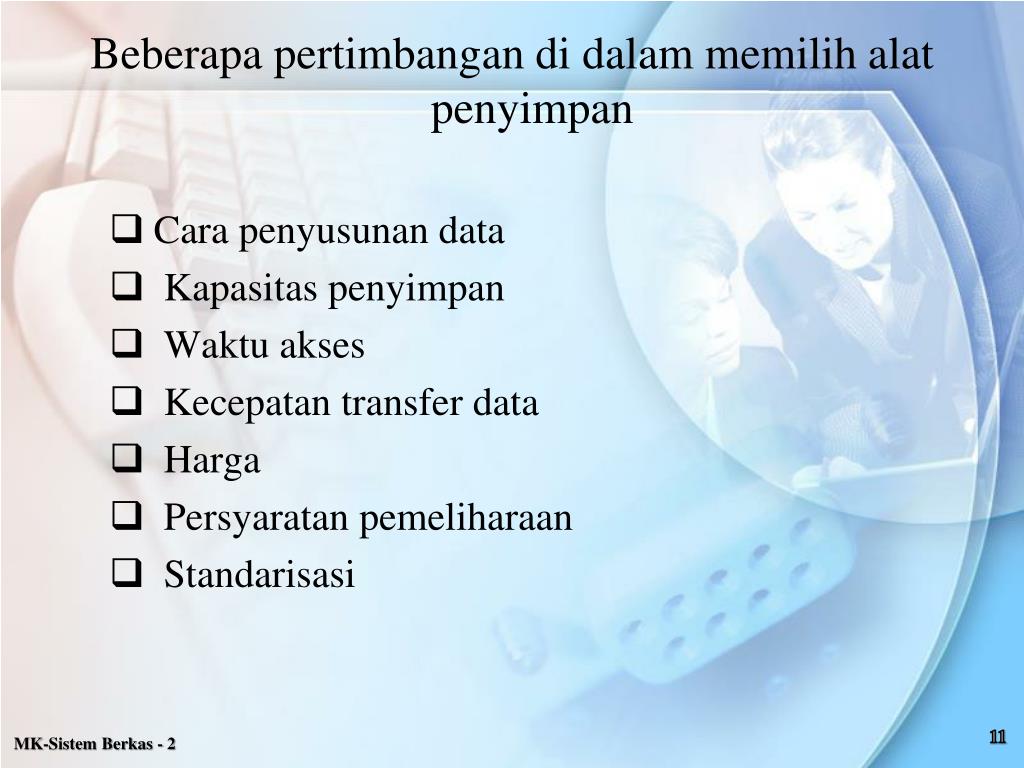

  11. Beberapapertimbangandidalammemilihalatpenyimpan • Cara penyusunan data • Kapasitaspenyimpan • Waktuakses • Kecepatan transfer data • Harga • Persyaratanpemeliharaan • Standarisasi

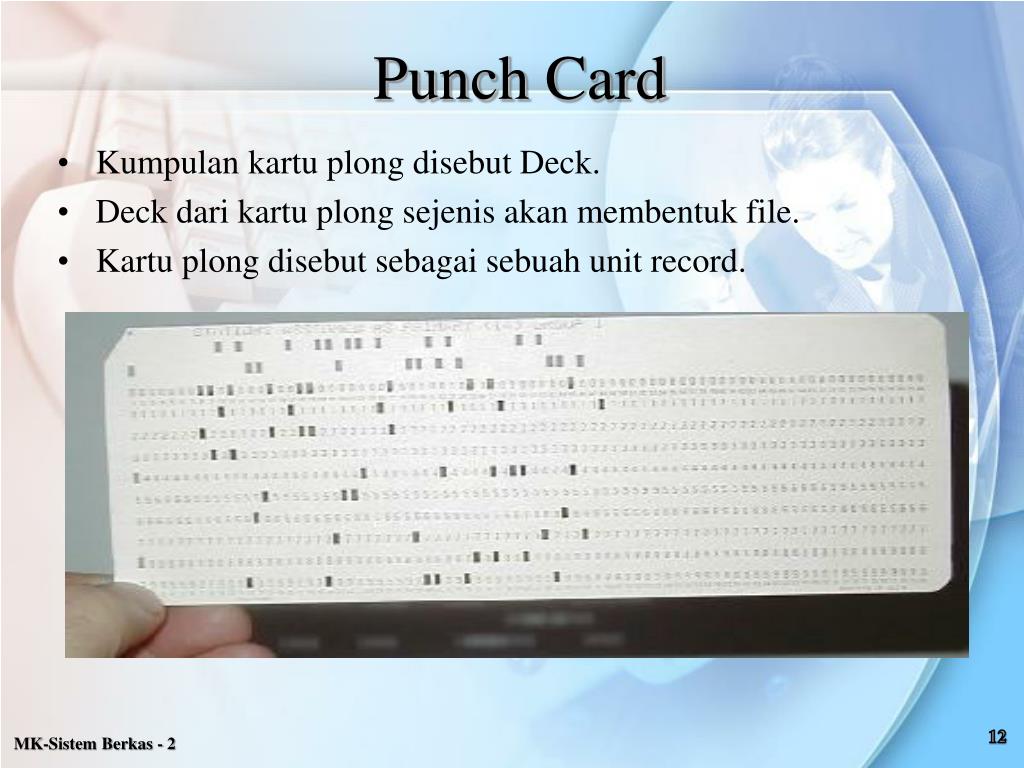

  12. Punch Card • Kumpulan kartuplongdisebut Deck. • Deck darikartuplongsejenisakanmembentuk file. • Kartuplongdisebutsebagaisebuah unit record.

  13. Paper Tape • Merupakanlembarankertascontinous yang umumnyaberukuranlebar 2,5 cm (1 inch) atau 7/8 inch. • Karakterdirekamdengancaramelubanginya, denganmenggunakan paper tape punch. • Posisipelubanganmenggunakankombinasidari 5 barislubangatau 8 barislubang (channel).

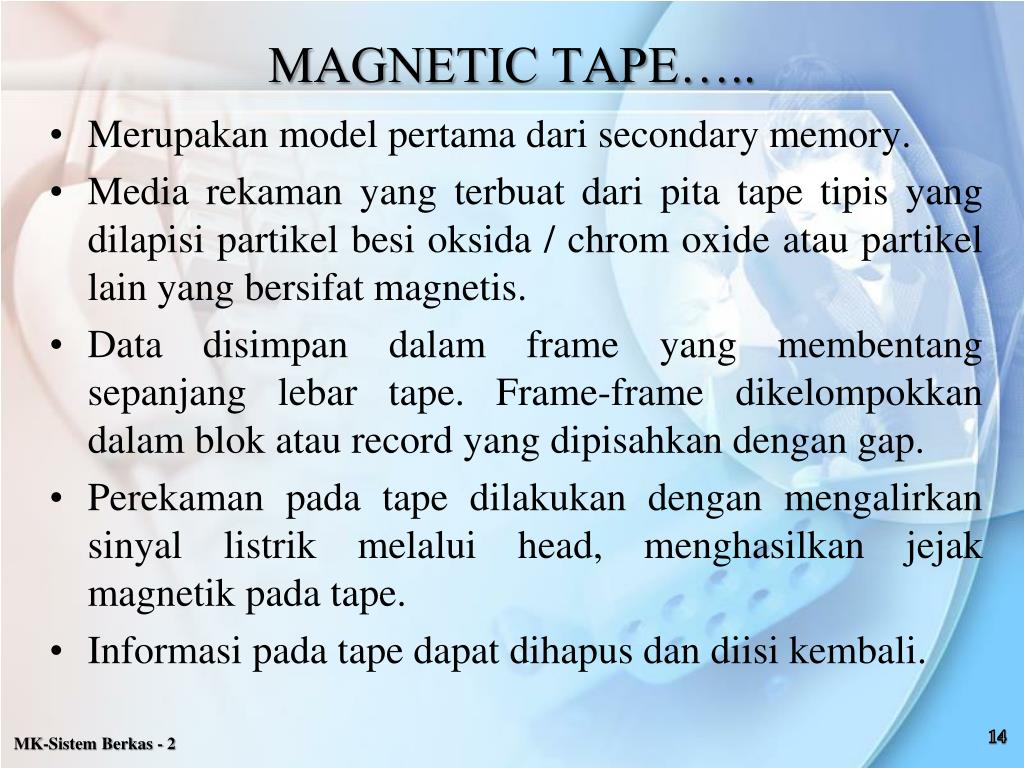

  14. Merupakan model pertamadari secondary memory. • Media rekaman yang terbuatdari pita tape tipis yang dilapisipartikelbesioksida / chrom oxide ataupartikel lain yang bersifatmagnetis. • Data disimpandalam frame yang membentangsepanjanglebar tape. Frame-frame dikelompokkandalamblokatau record yang dipisahkandengan gap. • Perekamanpada tape dilakukandenganmengalirkansinyallistrikmelalui head, menghasilkanjejakmagnetikpada tape. • Informasipada tape dapatdihapusdandiisikembali. MAGNETIC TAPE…..

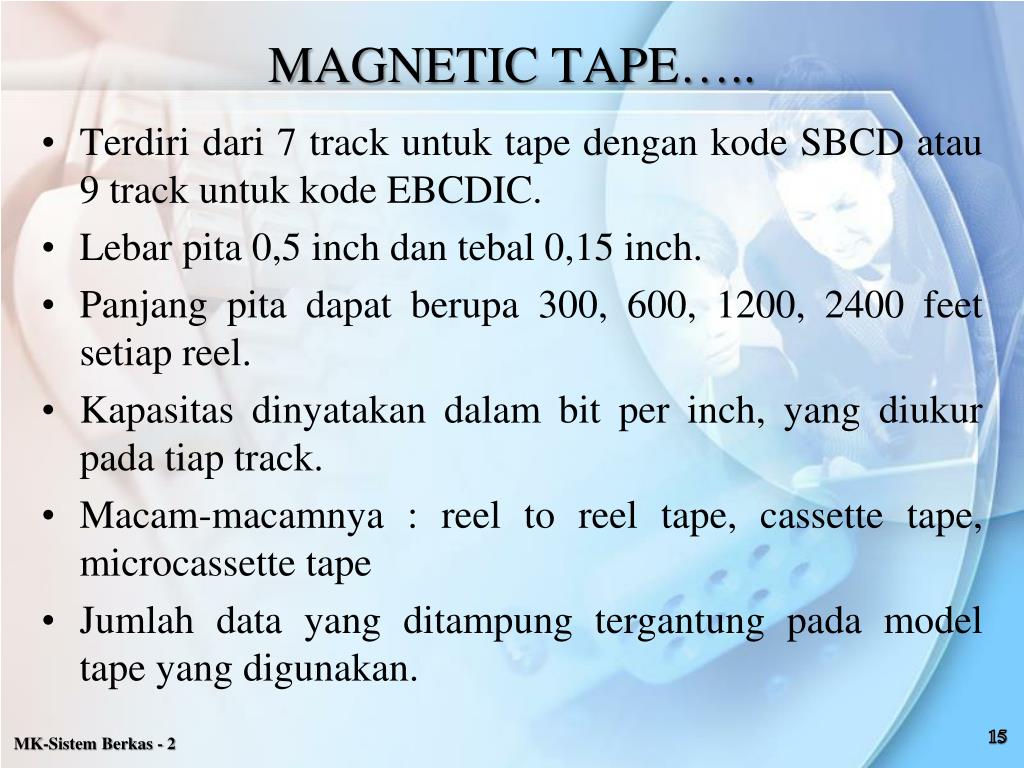

  15. MAGNETIC TAPE….. • Terdiridari 7 track untuk tape dengankode SBCD atau 9 track untukkode EBCDIC. • Lebar pita 0,5 inch dantebal 0,15 inch. • Panjang pita dapatberupa 300, 600, 1200, 2400 feet setiap reel. • Kapasitasdinyatakandalam bit per inch, yang diukurpadatiap track. • Macam-macamnya : reel to reel tape, cassette tape, microcassette tape • Jumlah data yang ditampungtergantungpada model tape yang digunakan.

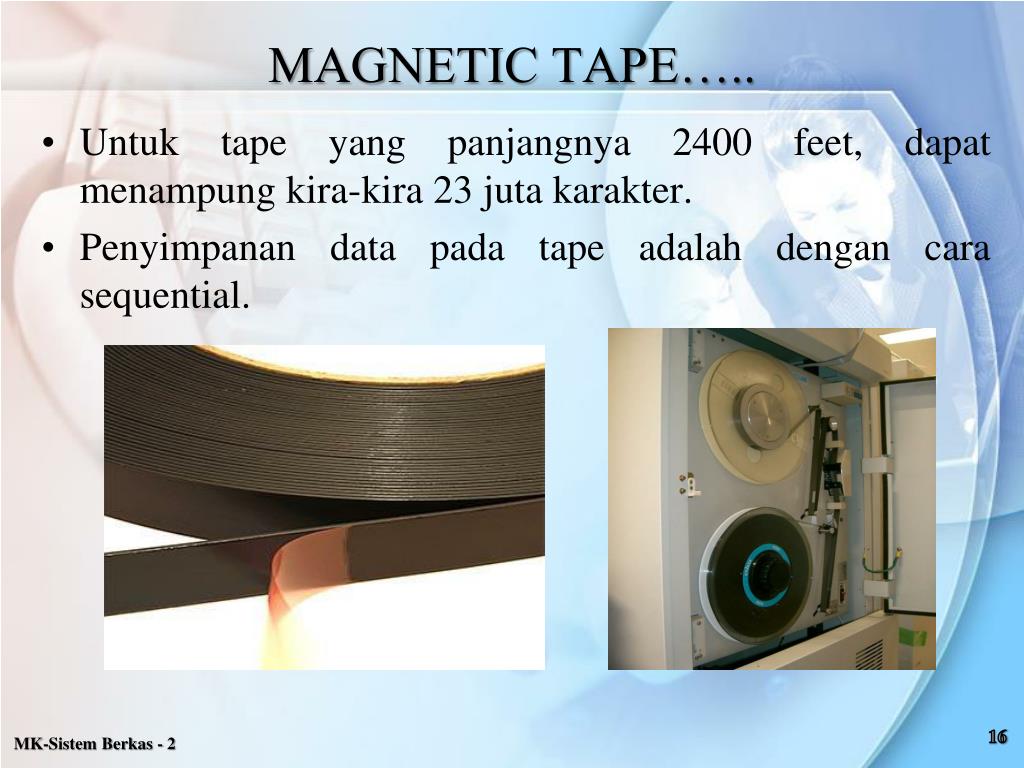

  16. MAGNETIC TAPE….. • Untuk tape yang panjangnya 2400 feet, dapatmenampungkira-kira 23 jutakarakter. • Penyimpanan data pada tape adalahdengancara sequential.

  17. MAGNETIC TAPE….. • Ukuran record dalamhaliniditentukanolehjumlah data yang tersimpan. • Beberapa record yang tergabungdalamsuatukesatuandisebutsebagai logical record. Beberapa logical record akantersimpandalamsebuah physical record. 17

  18. MAGNETIC TAPE • Tape bersifatOffline, artinyahanyabisadipasangbilamanaperlu. • Pengaksesannyalambat • Tidakcocokuntukpiranti partner CPU (seperti disk) • Cocokuntukmembackup data, sebabblokdalam tape lebihbesardibandingkandenganblokdalam disk • Baikuntukmengarsip data yang jarangdipakai, tetapimempunyainilaihistoris • Pengaksesan data paling akhirmemerlukanwaktu yang besar 18

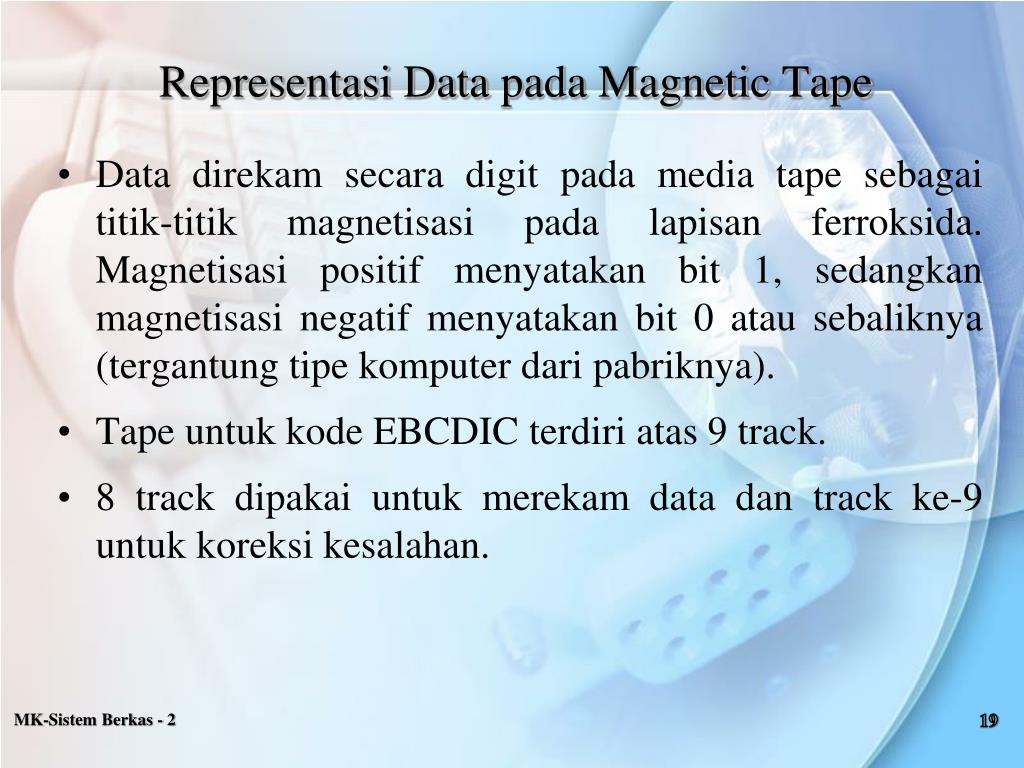

  19. Representasi Data pada Magnetic Tape • Data direkamsecara digit pada media tape sebagaititik-titikmagnetisasipadalapisanferroksida. Magnetisasipositifmenyatakan bit 1, sedangkanmagnetisasinegatifmenyatakan bit 0 atausebaliknya (tergantungtipekomputerdaripabriknya). • Tape untukkode EBCDIC terdiriatas 9 track. • 8 track dipakaiuntukmerekam data dan track ke-9 untukkoreksikesalahan. 19

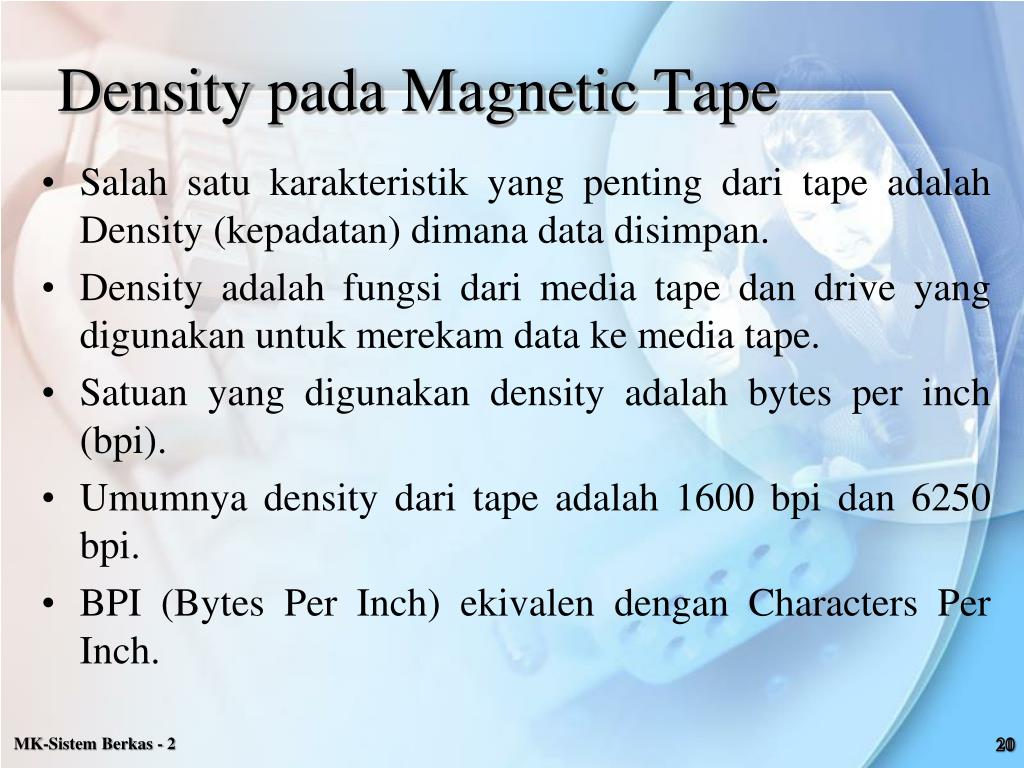

  20. Density pada Magnetic Tape • Salahsatukarakteristik yang pentingdari tape adalah Density (kepadatan) dimana data disimpan. • Density adalahfungsidari media tape dan drive yang digunakanuntukmerekam data ke media tape. • Satuan yang digunakan density adalah bytes per inch (bpi). • Umumnya density dari tape adalah 1600 bpi dan 6250 bpi. • BPI (Bytes Per Inch) ekivalendengan Characters Per Inch. 20

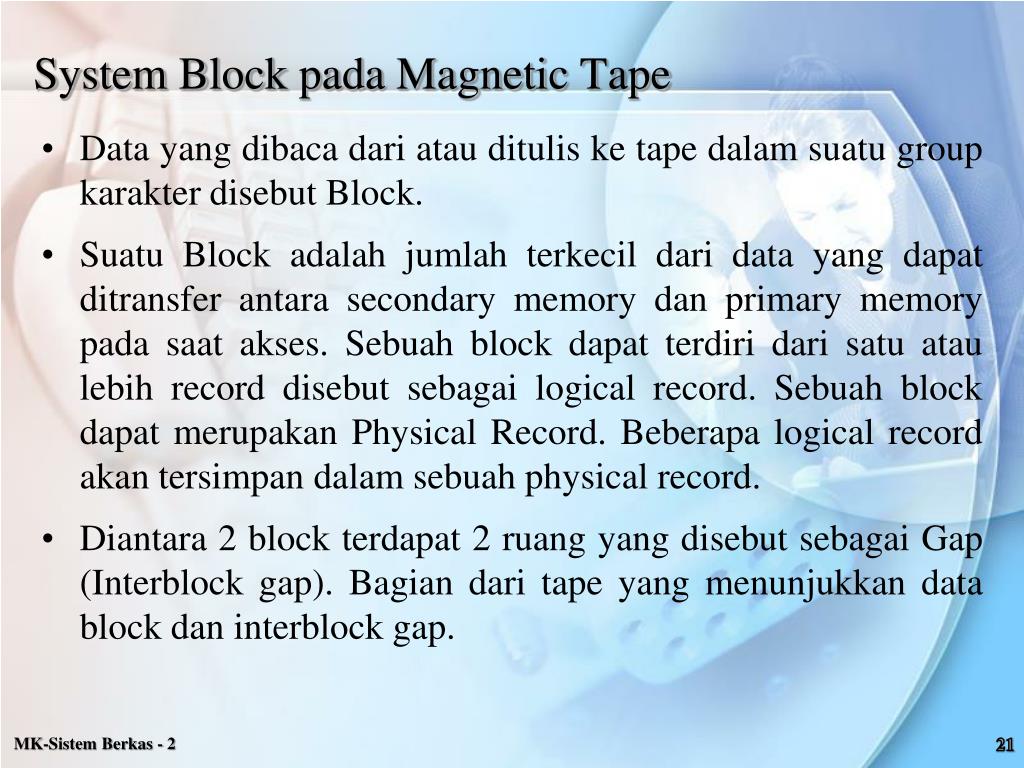

  21. System Block pada Magnetic Tape • Data yang dibacadariataudituliske tape dalamsuatu group karakterdisebut Block. • Suatu Block adalahjumlahterkecildari data yang dapatditransferantara secondary memory dan primary memory padasaatakses. Sebuah block dapatterdiridarisatuataulebih record disebutsebagai logical record. Sebuah block dapatmerupakan Physical Record. Beberapa logical record akantersimpandalamsebuah physical record. • Diantara 2 block terdapat 2 ruang yang disebutsebagai Gap (Interblock gap). Bagiandari tape yang menunjukkan data block daninterblock gap. 21

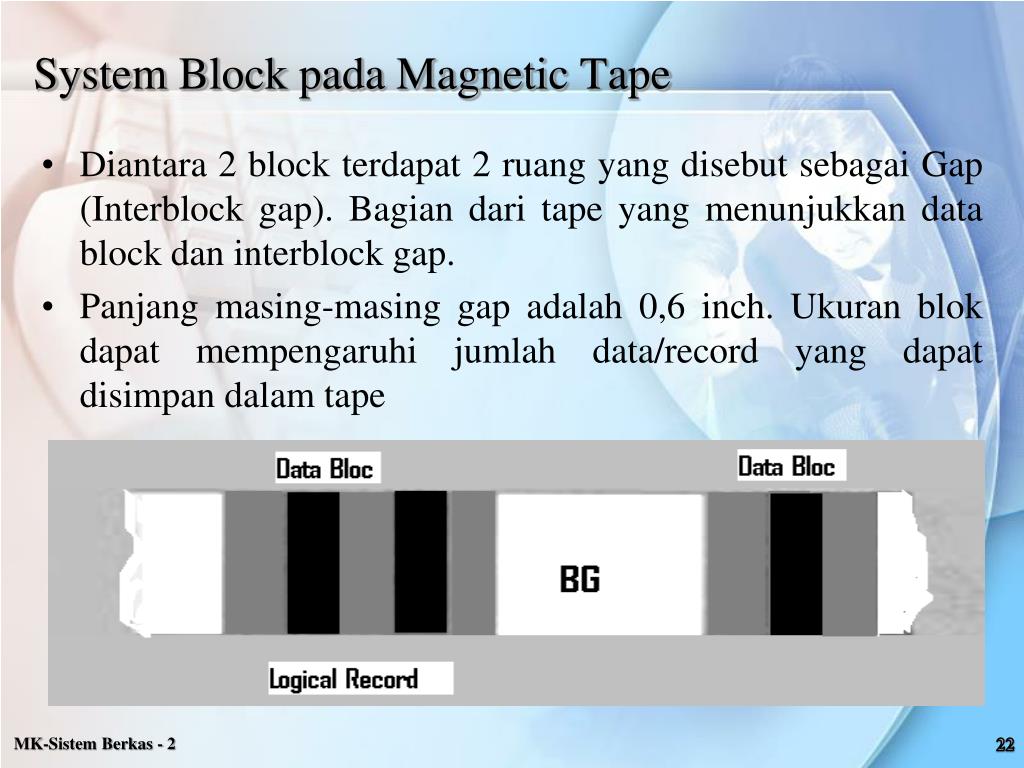

  22. System Block pada Magnetic Tape • Diantara 2 block terdapat 2 ruang yang disebutsebagai Gap (Interblock gap). Bagiandari tape yang menunjukkan data block daninterblock gap. • Panjangmasing-masing gap adalah 0,6 inch. Ukuranblokdapatmempengaruhijumlah data/record yang dapatdisimpandalam tape 22

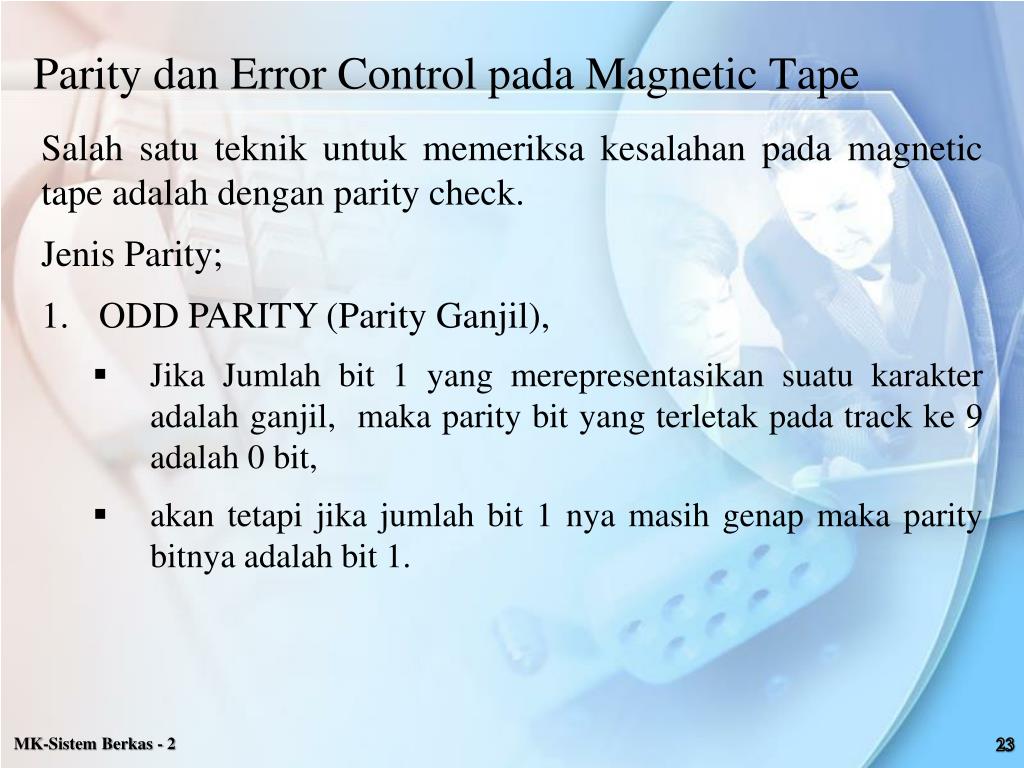

  23. Parity dan Error Control pada Magnetic Tape • Salahsatuteknikuntukmemeriksakesalahanpada magnetic tape adalahdengan parity check. • Jenis Parity; • ODD PARITY (Parity Ganjil), • JikaJumlah bit 1 yang merepresentasikansuatukarakteradalahganjil, maka parity bit yang terletakpada track ke 9 adalah 0 bit, • akantetapijikajumlah bit 1 nyamasihgenapmaka parity bitnyaadalah bit 1. 23

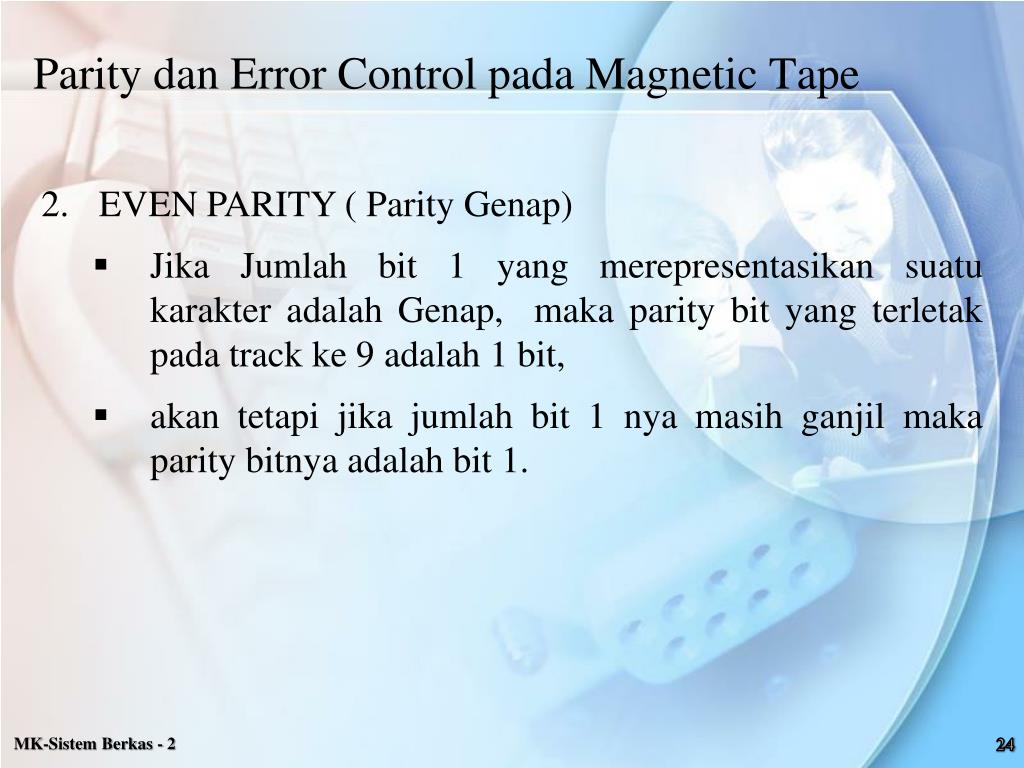

  24. Parity dan Error Control pada Magnetic Tape • EVEN PARITY ( Parity Genap) • JikaJumlah bit 1 yang merepresentasikansuatukarakteradalahGenap, maka parity bit yang terletakpada track ke 9 adalah 1 bit, • akantetapijikajumlah bit 1 nyamasihganjilmaka parity bitnyaadalah bit 1. 24

  25. Parity dan Error Control pada Magnetic Tape • Misal •  Track 1: 0 0 0 0 0 0 • 2: 1 1 1 1 1 1 • 3: 1 1 1 1 1 1 • 4: 0 1 0 1 0 1 • 5: 1 1 0 1 1 0 • 6: 1 1 1 1 0 0 • 7: 0 1 1 1 1 0 • 8: 0 0 1 1 1 1 • Bagaimanaisidari track ke 9, jikauntukmerekam data digunakan odd parity dan even parity ???? • Jawab : • ODD PARITY • Track 9: 1 1 0 0 0 1 •  EVEN PARITY • Track 9: 0 0 1 1 1 0 25

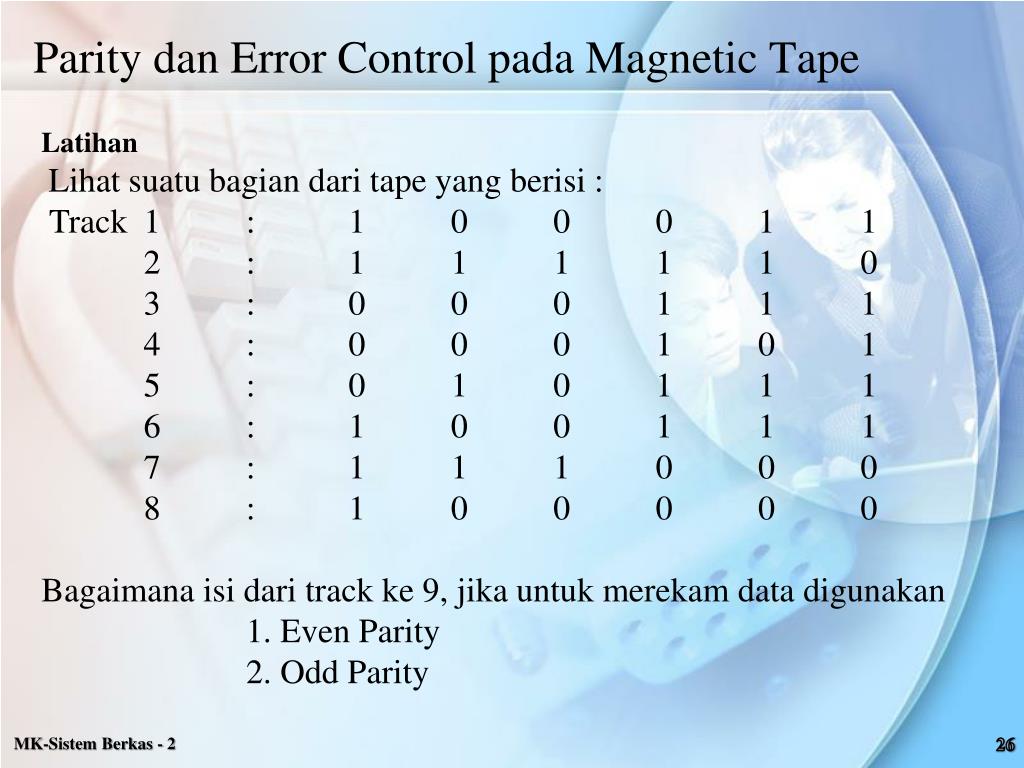

  26. Parity dan Error Control pada Magnetic Tape • Latihan • Lihat suatu bagian dari tape yang berisi : • Track 1 : 1 0 0 0 1 1 • 2 : 1 1 1 1 1 0 • 3 : 0 0 0 1 1 1 • 4 : 0 0 0 1 0 1 • 5 : 0 1 0 1 1 1 • 6 : 1 0 0 1 1 1 • 7 : 1 1 1 0 0 0 • 8 : 1 0 0 0 0 0 • Bagaimanaisidari track ke 9, jikauntukmerekam data digunakan • 1. Even Parity • 2. Odd Parity 26

  27. Parameter pengukuranpada Magnetic Tape • Parameter pada pita : • Kepadatan : Jumlah byte per inch • Kapasitas : Jumlah byte yang dapatdisimpandalamsuatu tape denganpanjangtertentu • Transfer Rate : Kecepatan transfer data per satuanwaktu • IBG Transfer Rate : Waktu yang dibutuhkanuntukmelewati IBG • Contoh : • Diketahuikepadatanpenyimpananadalah 1600 byte/inch danpanjang tape adalah 3600 feet, makakapasitaspenyimpanan = 1600 byte/inch x 12 inch/foot x 3600 feet = 69.120.000 byte = 65.9 Mbyte

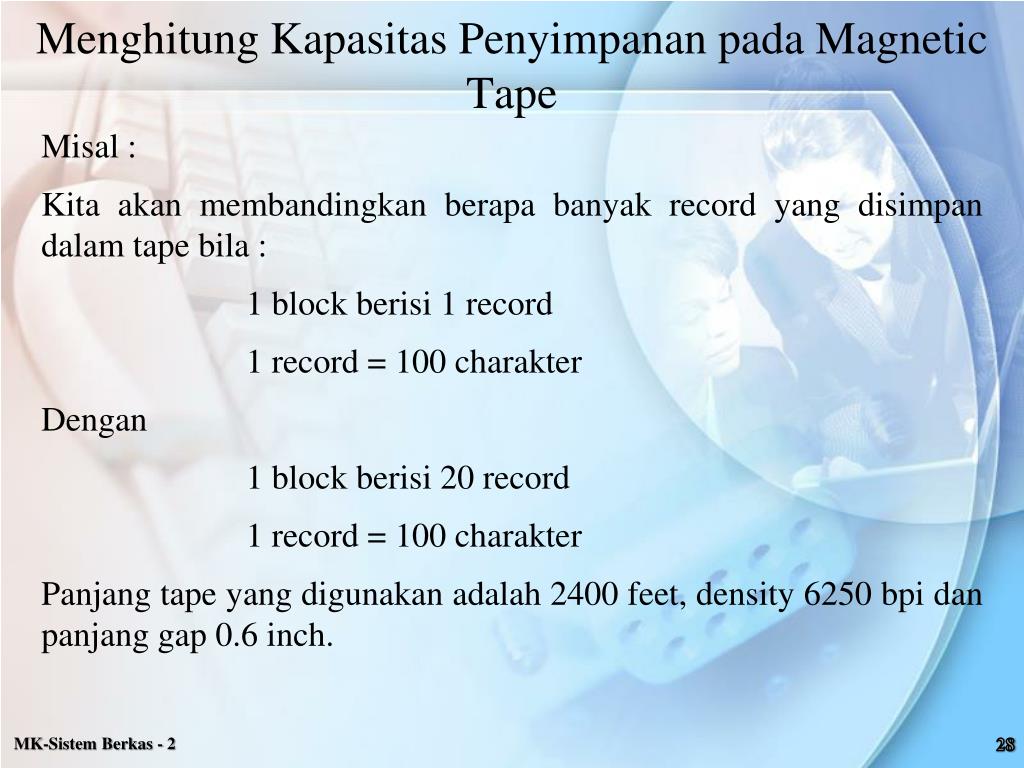

  28. MenghitungKapasitasPenyimpananpada Magnetic Tape • Misal : • Kita akanmembandingkanberapabanyak record yang disimpandalam tape bila : • 1 block berisi 1 record • 1 record = 100 charakter • Dengan • 1 block berisi 20 record • 1 record = 100 charakter • Panjang tape yang digunakanadalah 2400 feet, density 6250 bpi danpanjang gap 0.6 inch. 28

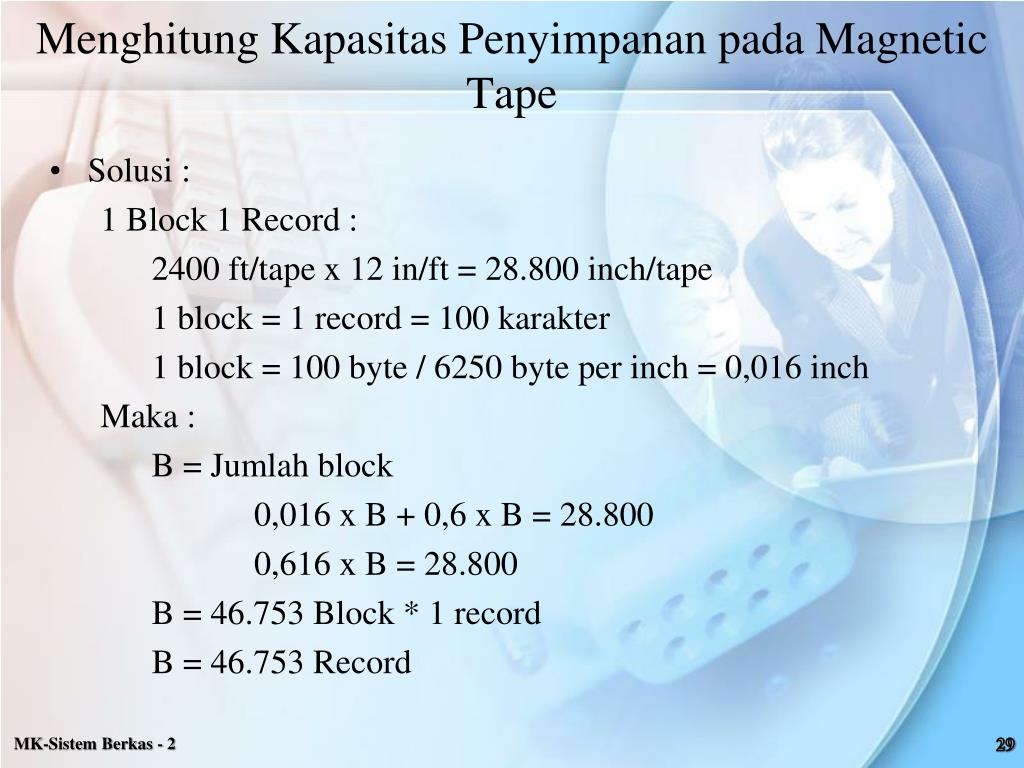

  29. MenghitungKapasitasPenyimpananpada Magnetic Tape • Solusi : 1 Block 1 Record : 2400 ft/tape x 12 in/ft = 28.800 inch/tape 1 block = 1 record = 100 karakter 1 block = 100 byte / 6250 byte per inch = 0,016 inch Maka : B = Jumlah block 0,016 x B + 0,6 x B = 28.800 0,616 x B = 28.800 B = 46.753 Block * 1 record B = 46.753 Record 29

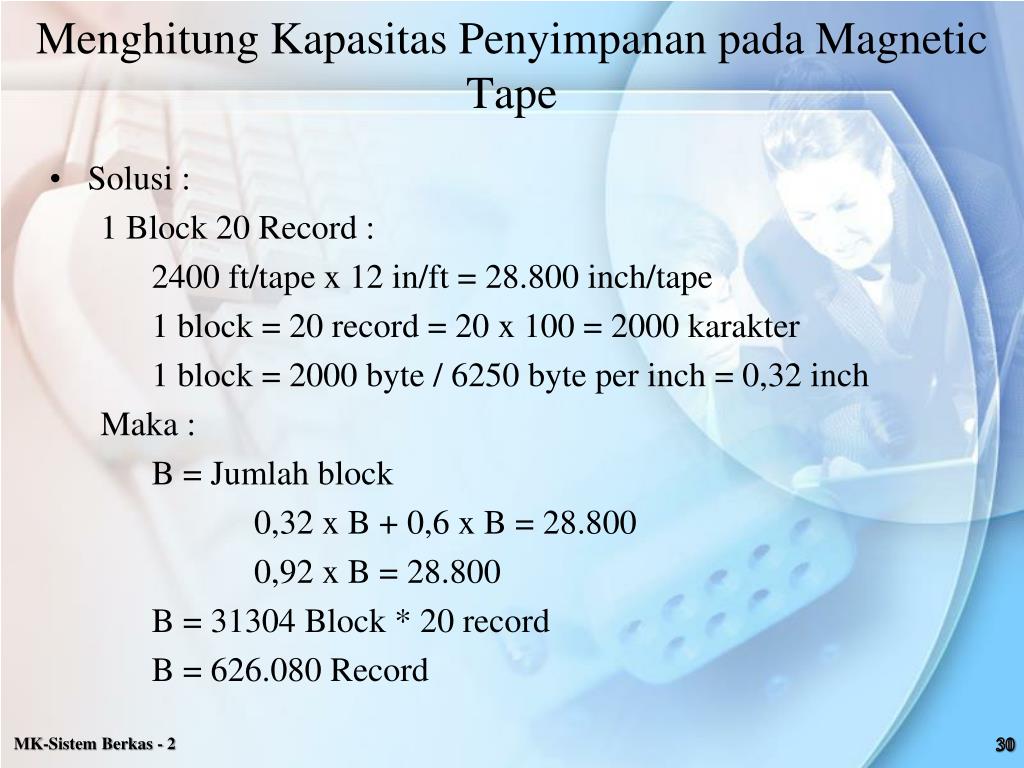

  30. MenghitungKapasitasPenyimpananpada Magnetic Tape • Solusi : 1 Block 20 Record : 2400 ft/tape x 12 in/ft = 28.800 inch/tape 1 block = 20 record = 20 x 100 = 2000 karakter 1 block = 2000 byte / 6250 byte per inch = 0,32 inch Maka : B = Jumlah block 0,32 x B + 0,6 x B = 28.800 0,92 x B = 28.800 B = 31304 Block * 20 record B = 626.080 Record 30

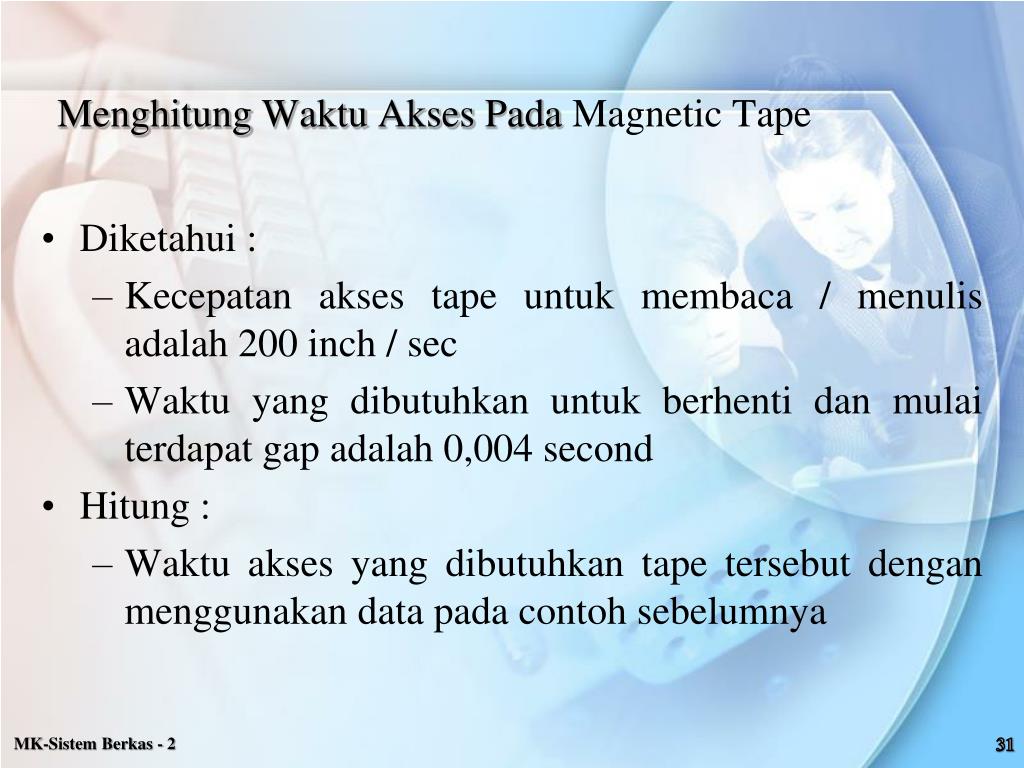

  31. MenghitungWaktuAksesPadaMagnetic Tape • Diketahui : • Kecepatanakses tape untukmembaca / menulisadalah 200 inch / sec • Waktu yang dibutuhkanuntukberhentidanmulaiterdapat gap adalah 0,004 second • Hitung : • Waktuakses yang dibutuhkan tape tersebutdenganmenggunakan data padacontohsebelumnya 31

  32. Solusi : 1 Block 1 Record 46753 block x 0,016 inch/block -------------------------------------------- = 3,74024 second 200 inch / second 3,74024 second + (46753 block x 0,004 second/gap) = 190,75 second • Waktuakses yang dibutuhkan tape adalah 190,75 second 1 Block 20 Record • 31304 block x 0,32 inch/block • -------------------------------------------- = 50,0864 second • 200 inch / second • 50,0864 second + (31304 block x 0,004 second/gap) = 175,3 second • Waktuakses yang dibutuhkan tape adalah 175,3 second

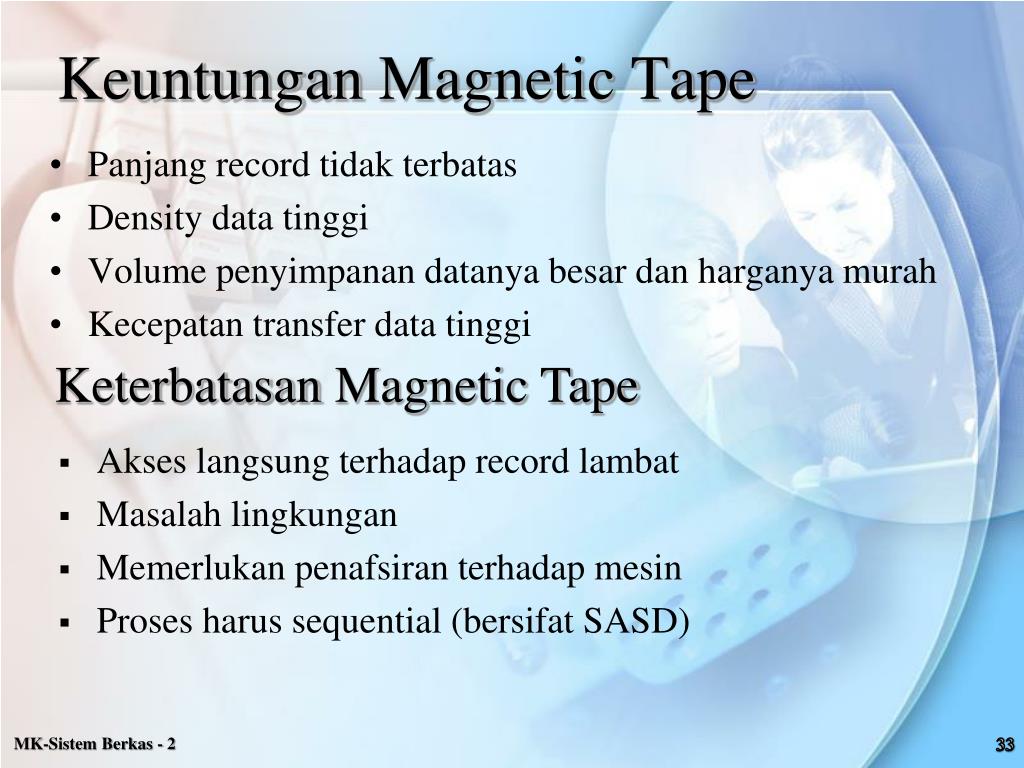

  33. Keuntungan Magnetic Tape • Panjang record tidakterbatas • Density data tinggi • Volume penyimpanandatanyabesardanharganyamurah • Kecepatan transfer data tinggi Keterbatasan Magnetic Tape • Akseslangsungterhadap record lambat • Masalahlingkungan • Memerlukanpenafsiranterhadapmesin • Prosesharus sequential (bersifat SASD) 33

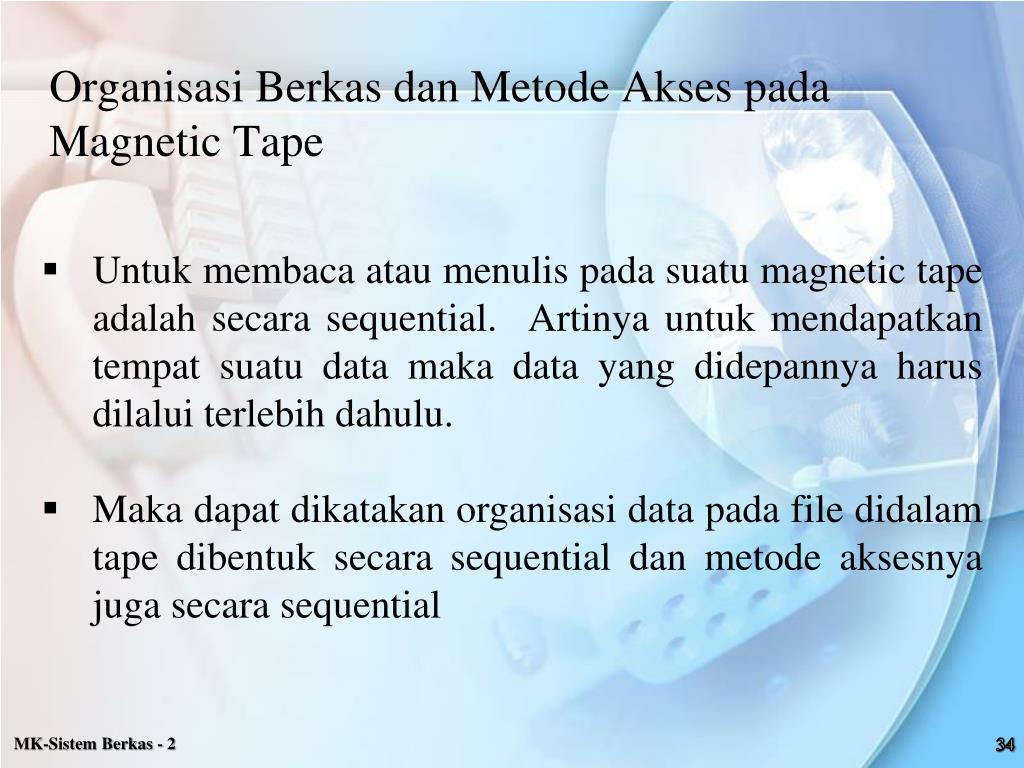

  34. OrganisasiBerkasdanMetodeAksespada Magnetic Tape • Untukmembacaataumenulispadasuatu magnetic tape adalahsecara sequential. Artinyauntukmendapatkantempatsuatu data maka data yang didepannyaharusdilaluiterlebihdahulu. • Makadapatdikatakanorganisasi data pada file didalam tape dibentuksecara sequential danmetodeaksesnyajugasecara sequential 34

  35. LatihanSoal : •  Density suatu tape adalah 1600 bpi danpanjanginterblock gap adalah 0.75 inch. Record yang panjangnya 40 charackterakandisimpanpada tape yang panjangnya 2400 feet • Berapabanyak record yang dapatdisimpanjikadalam 1 block berisi 1 record ??? • Berapabanyak record yang dapatdisimpanjikadalam 1 block berisi 10 record ??? • Jikakecepatanpemindahan data adalah 100 inch/sec, waktuakses yang diperlukanuntukmelewatiinterblock gap adalah 0.1 second • Berapawaktu yang diperlukanuntukmembaca tape tersebutuntuk 1 block berisi 1 record dan 1 block berisi 10 record ???? 35

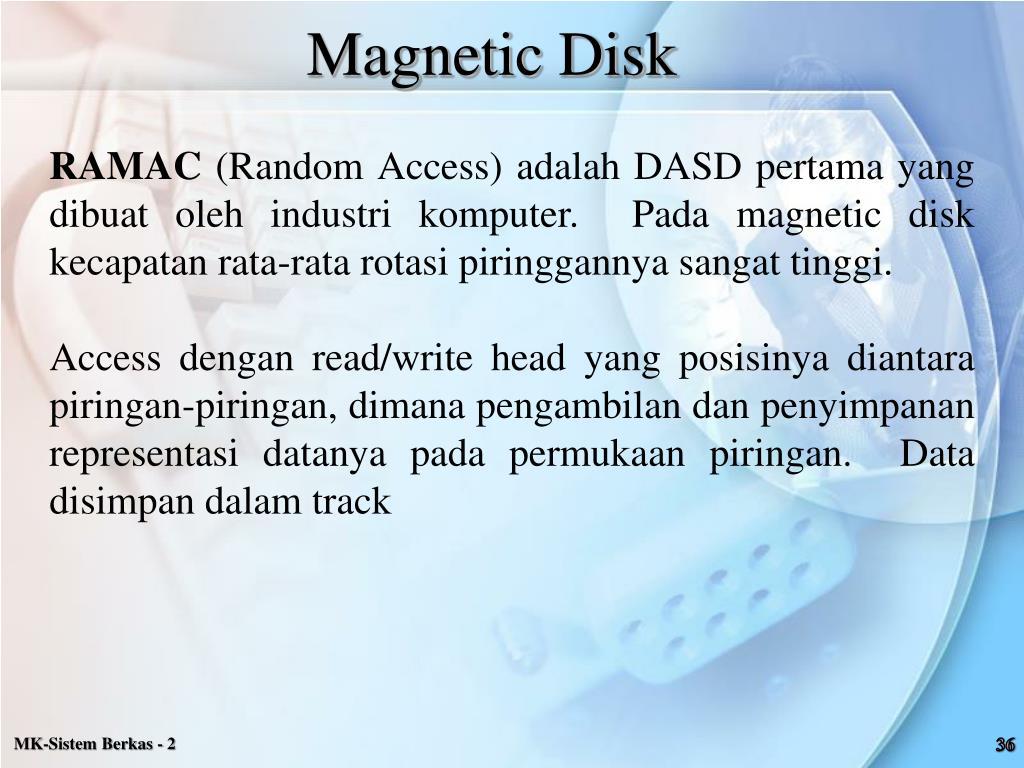

  36. Magnetic Disk • RAMAC (Random Access) adalah DASD pertama yang dibuatolehindustrikomputer. Pada magnetic disk kecapatan rata-rata rotasipiringgannyasangattinggi. • Access dengan read/write head yang posisinyadiantarapiringan-piringan, dimanapengambilandanpenyimpananrepresentasidatanyapadapermukaanpiringan. Data disimpandalam track 36

  37. Magnetic Disk • Merupakan media penyimpanansekunder yang terdiridarisatuataulebihpiringan, terbuatdari metal yang dilapisi iron-oxide. • Contoh : satupiringanyakni floppy disk, banyakpiringanyakniharddisk • Ukuranfisikyaknilingkarandengan diameter 14 inch, 3,5 inch, 5,25 inch, dan 8 inch, denganketebalan rata-rata 0,03 inch. • Perekaman data direpresentasikandengankedudukanelemenmagnetiknya. 37

  38. Magnetic Disk Sector Track • Data disimpandalamjalur yang disebut track. 38

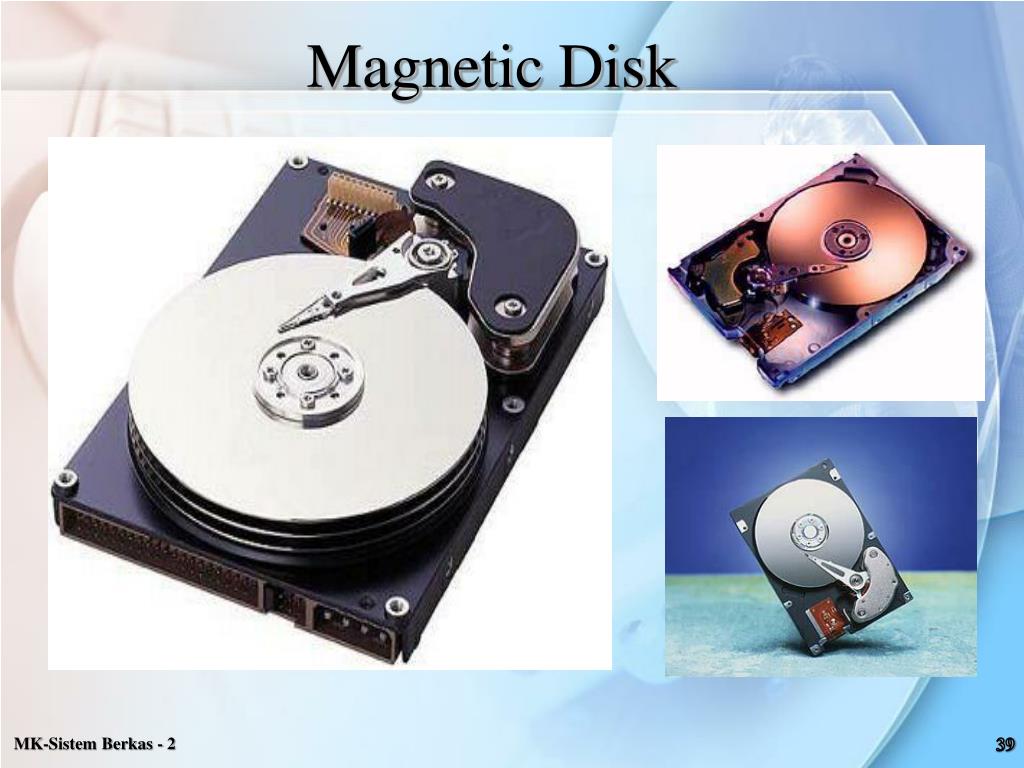

  39. Magnetic Disk 39

  40. KarakteristikFisikpada Magnetic Disk • Disk Pack adalahjenisalatpenyimpananpada magnetic disk, yang terdiridaribeberapatumpukanpiringanaluminium. • Dalamsebuah pack / tumpukanumumnyaterdiridari 11 piringan. Setiappiringandiameternya 14 inch (8 inch pada mini disk) danmenyerupaipiringanhitam. • Permukaannyadilapisidengan metal-oxide film yang mengandungmagnetisasisepertipada magnetic tape. • Banyak track padapiringanmenunjukkankarakteristikpenyimpananpadalapisanpermukaan, kapasitas disk drive danmekanismeakses. 40

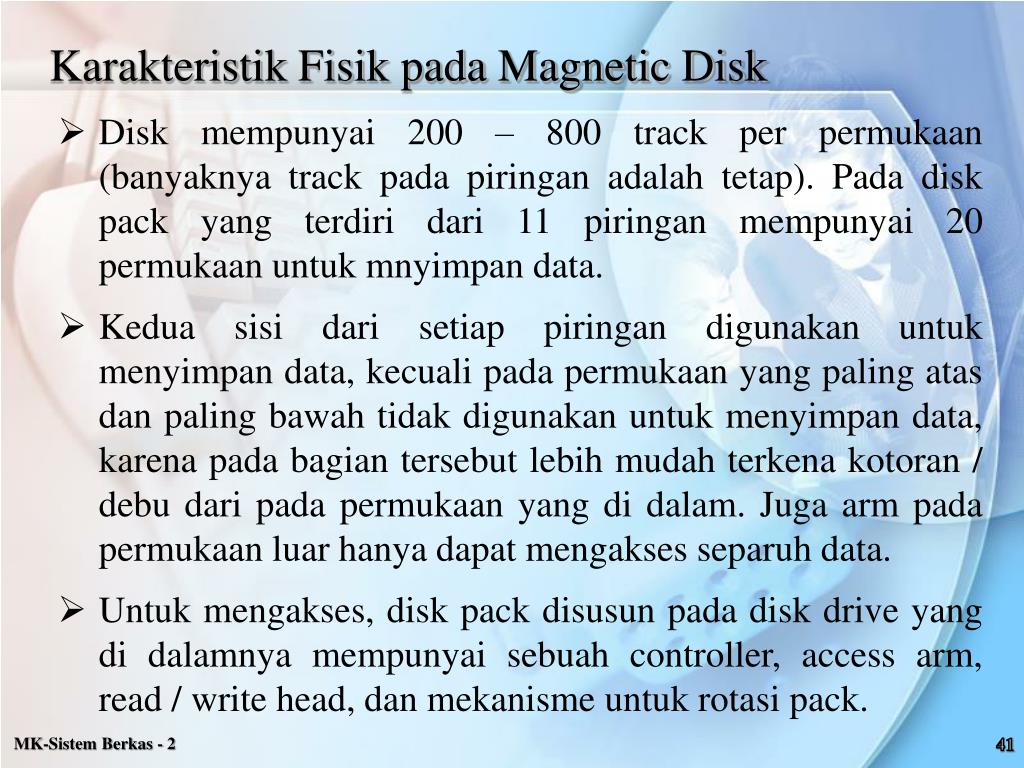

  41. Karakteristik Fisik pada Magnetic Disk • Disk mempunyai 200 – 800 track per permukaan (banyaknya track padapiringanadalahtetap). Pada disk pack yang terdiridari 11 piringanmempunyai 20 permukaanuntukmnyimpan data. • Keduasisidarisetiappiringandigunakanuntukmenyimpan data, kecualipadapermukaan yang paling atasdan paling bawahtidakdigunakanuntukmenyimpan data, karenapadabagiantersebutlebihmudahterkenakotoran / debudaripadapermukaan yang didalam. Juga arm padapermukaanluarhanyadapatmengaksesseparuh data. • Untukmengakses, disk pack disusunpada disk drive yang didalamnyamempunyaisebuah controller, access arm, read / write head, danmekanismeuntukrotasi pack. MK-Sistem Berkas - 2 41

  42. KarakteristikFisikpada Magnetic Disk • Ada disk drive yang dibuat built-in dengan disk pack, sehingga disk pack initidakdapatdipindahkan yang disebut Non-Removable. Sedangkan disk pack yang dapatdipindahkandisebut Removable. • Disk Controller menanganiperubahankodedaripengalamatan record, termasukpemilihan drive yang tepatdanperubahankodedariposisi data yang dibutuhkan disk pack pada drive. • Controller jugamengatur buffer storage untukmenanganimasalahdeteksikesalahan, koreksikesalahandanmengontrolaktivitas read / write head. MK-Sistem Berkas - 2 42

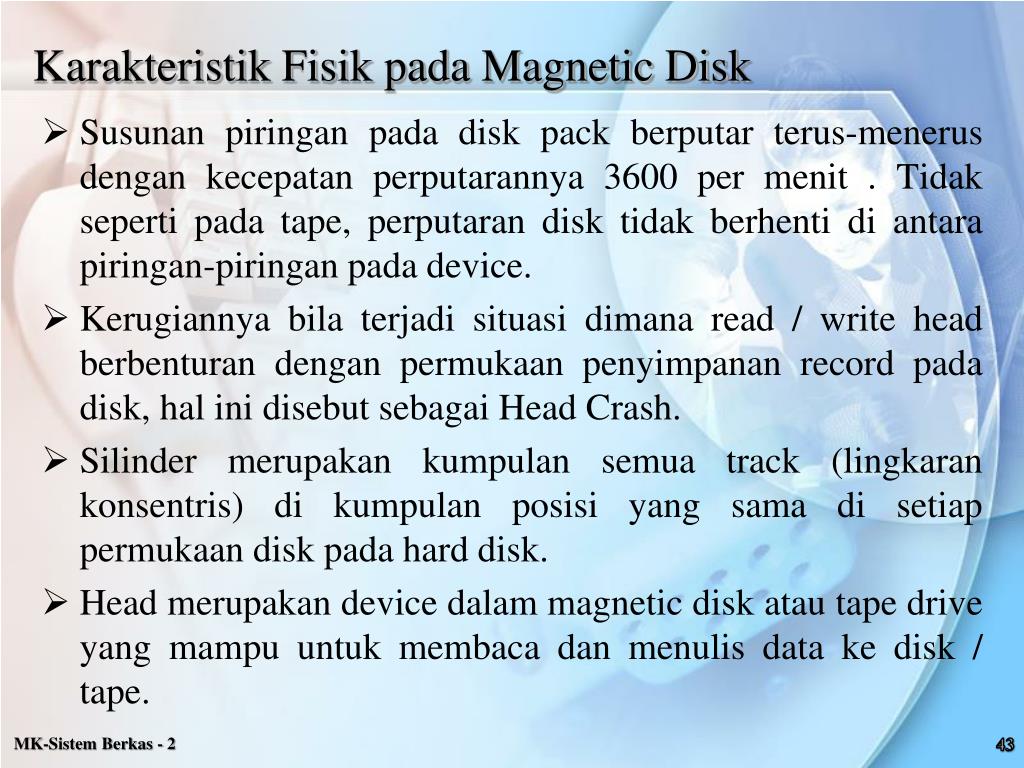

  43. Karakteristik Fisik pada Magnetic Disk • Susunanpiringanpada disk pack berputarterus-menerusdengankecepatanperputarannya 3600 per menit . Tidaksepertipada tape, perputaran disk tidakberhentidiantarapiringan-piringanpada device. • Kerugiannyabilaterjadisituasidimana read / write head berbenturandenganpermukaanpenyimpanan record pada disk, halinidisebutsebagai Head Crash. • Silindermerupakankumpulansemua track (lingkarankonsentris) dikumpulanposisi yang samadisetiappermukaan disk pada hard disk. • Head merupakan device dalam magnetic disk atau tape drive yang mampuuntukmembacadanmenulis data ke disk / tape. MK-Sistem Berkas - 2 43

  44. Representasi Data danPengalamatan • Data pada disk jugadi block seperti data pada magnetic disk. • Pemanggilansebuah block adalahbanyaknya data yang diaksespadasebuah storage device. • Data dari disk dipindahkankesebuah buffer pada main storage computer untukdiaksesolehsebuah program. • Kemampuanmengaksessecara direct pada disk menunjukkanbahwa record tidakselaludiaksessecara sequential. MK-Sistem Berkas - 2 44

  45. TeknikDasarPengalamatan • MetodeSilinder • Pengalamatanberdasarkannomorsilinder, nomorpermukaandannomor record. Semua track dari disk pack membentuksuatusilinder. Jadibilasuatu disk pack dengan 200 track per permukaan, makamempunyai 200 silinder. • Bagiannomorpermukaandaripengalamatan record menunjukkanpermukaansilinder record yang disimpan. Jikaada 11 piringan, makanomorpermukaannyadari 0 s/d 19. Pengalamatandarinomor record menunjukkandimana record terletakpada track yang ditunjukkandengannomorsilinderdannomorpermukaan. MK-Sistem Berkas - 2 45

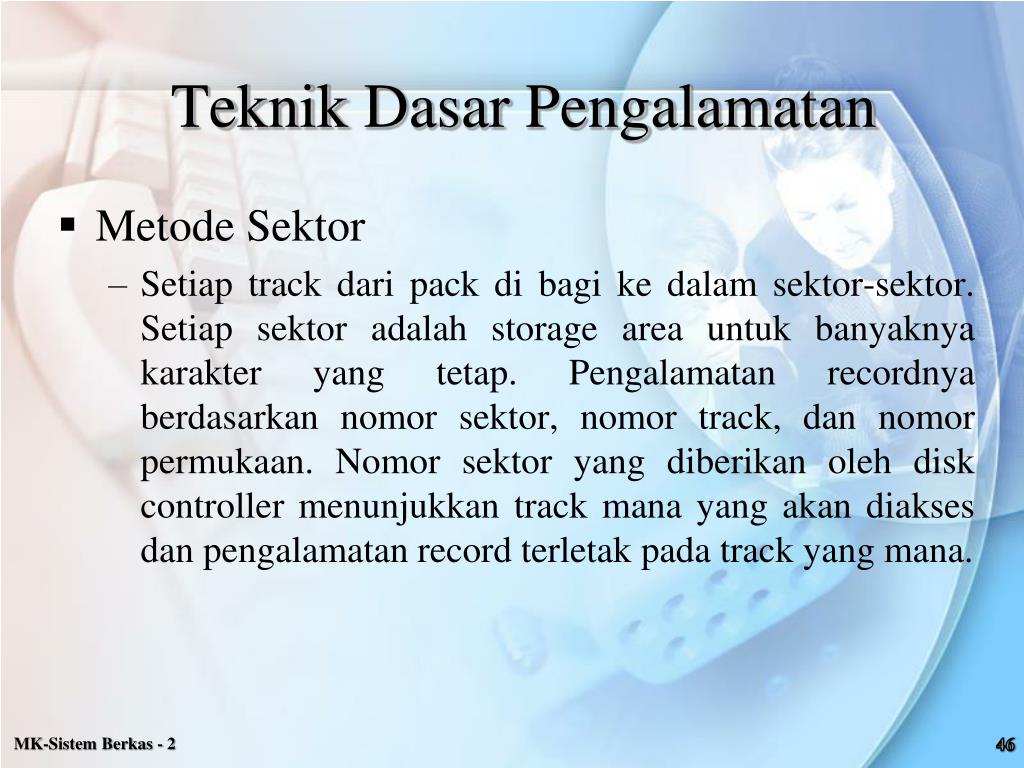

  46. TeknikDasarPengalamatan • MetodeSektor • Setiap track dari pack dibagikedalamsektor-sektor. Setiapsektoradalah storage area untukbanyaknyakarakter yang tetap. Pengalamatanrecordnyaberdasarkannomorsektor, nomor track, dannomorpermukaan. Nomorsektor yang diberikanoleh disk controller menunjukkan track mana yang akandiaksesdanpengalamatan record terletakpada track yang mana. MK-Sistem Berkas - 2 46

  47. Optical Disk MK-Sistem Berkas - 2 47

  48. Organisasi Data pada Disk • Samahalnyadenganorganisasi data pada pita, data pada disk disimpandalam record-record danblok-blokdandipisahkandengan gap. • Data disimpanpadaposisisilinder, track, dan block tertentu. MK-Sistem Berkas - 2 48

  49. Parameter Pengukuran • Seek Time (s) • Waktu yang dibutuhkanuntukmenggerakkan head maju / mundurpada track yang dicari (milisecond) • Ditentukandenganhubungan : Sc + i • Sc = Waktu start-up • i = Jarak yang dilalui • Latency Time (r) • Waktu yang dibutuhkan head untukmenungguputaran disk sehinggablok data yang ditujutepatdidepan head (milisecond) • r = (60 x 1000) / (2 x rpm) • Kecepatanrotasiumumnya 2400 dan 3600 rpm, sehingga r = 12.5 dan 8.33 ms MK-Sistem Berkas - 2 49

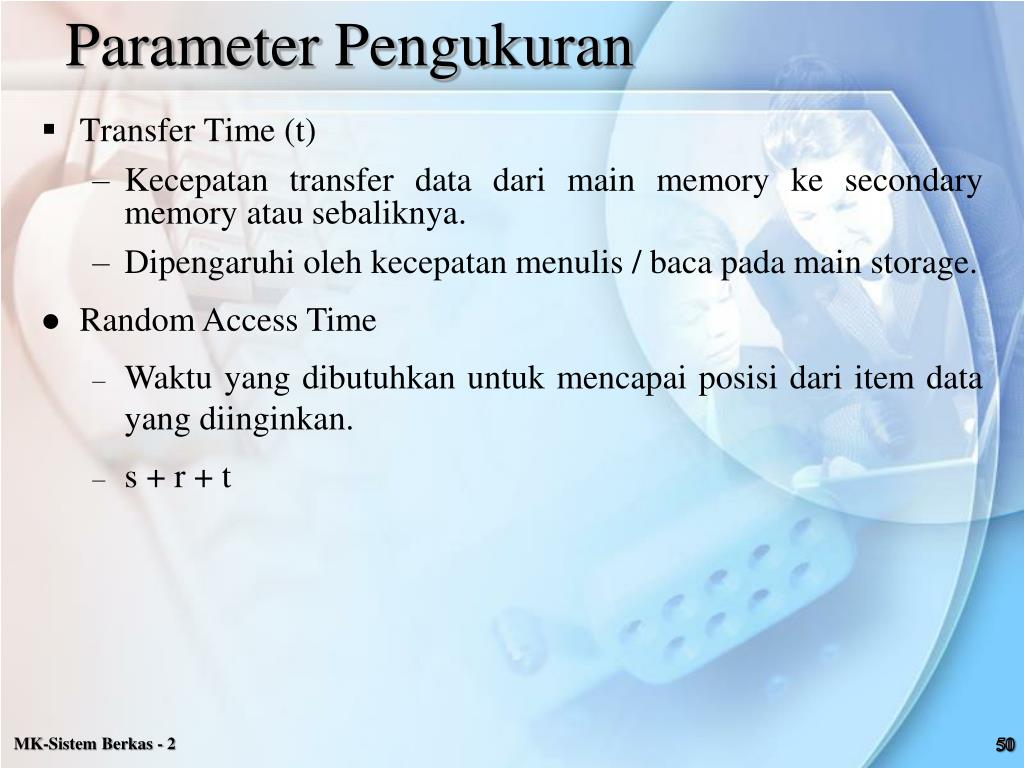

  50. Parameter Pengukuran • Transfer Time (t) • Kecepatan transfer data dari main memory ke secondary memory atausebaliknya. • Dipengaruhiolehkecepatanmenulis / bacapada main storage. • Random Access Time • Waktu yang dibutuhkanuntukmencapaiposisidari item data yang diinginkan. • s + r + t MK-Sistem Berkas - 2 50
