Presentation Transcript


Slide1 l.jpg

TK3133

Teknologi Rangkaian Komputer

Teknologi LAN (1)

mhmh


Pengenalan l.jpg

Pengenalan

  • Konsep rangkaian kawasan setempat (LAN) dan teknologinya

  • Kepentingan perkongsian dalam LAN

  • Asas topologi rangkaian

  • Pengalamatan perkakasan dan pengecaman jenis kerangka

mhmh


Kategori rangkaian l.jpg

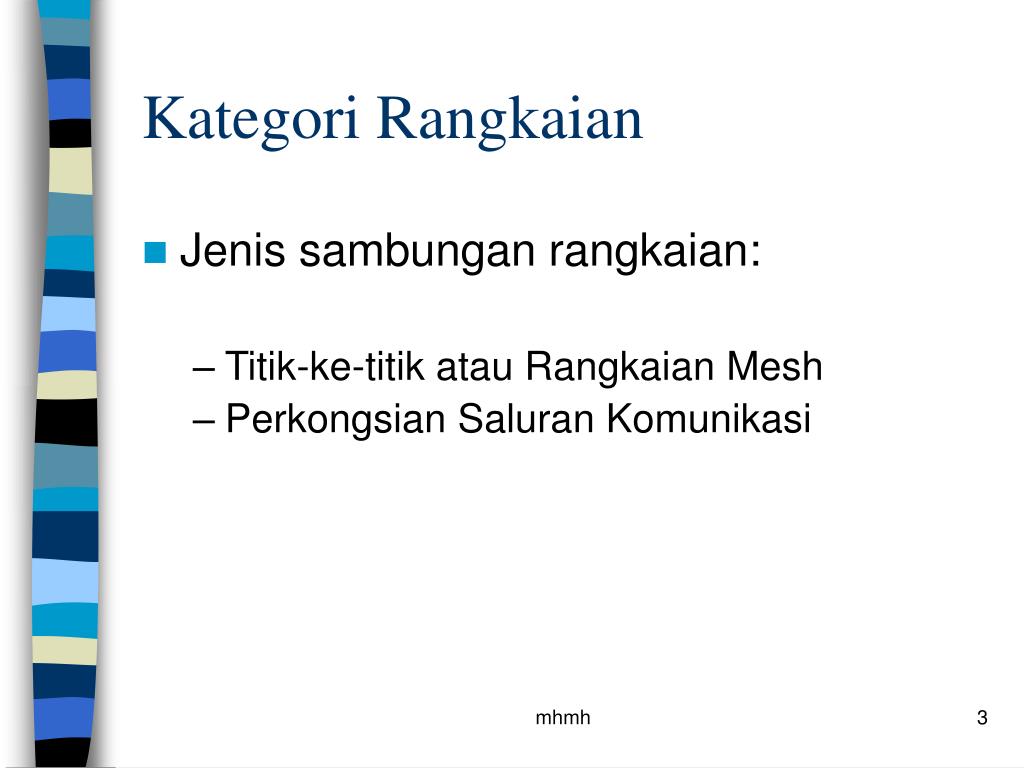

Kategori Rangkaian

  • Jenis sambungan rangkaian:

    • Titik-ke-titik atau Rangkaian Mesh

    • Perkongsian Saluran Komunikasi

mhmh

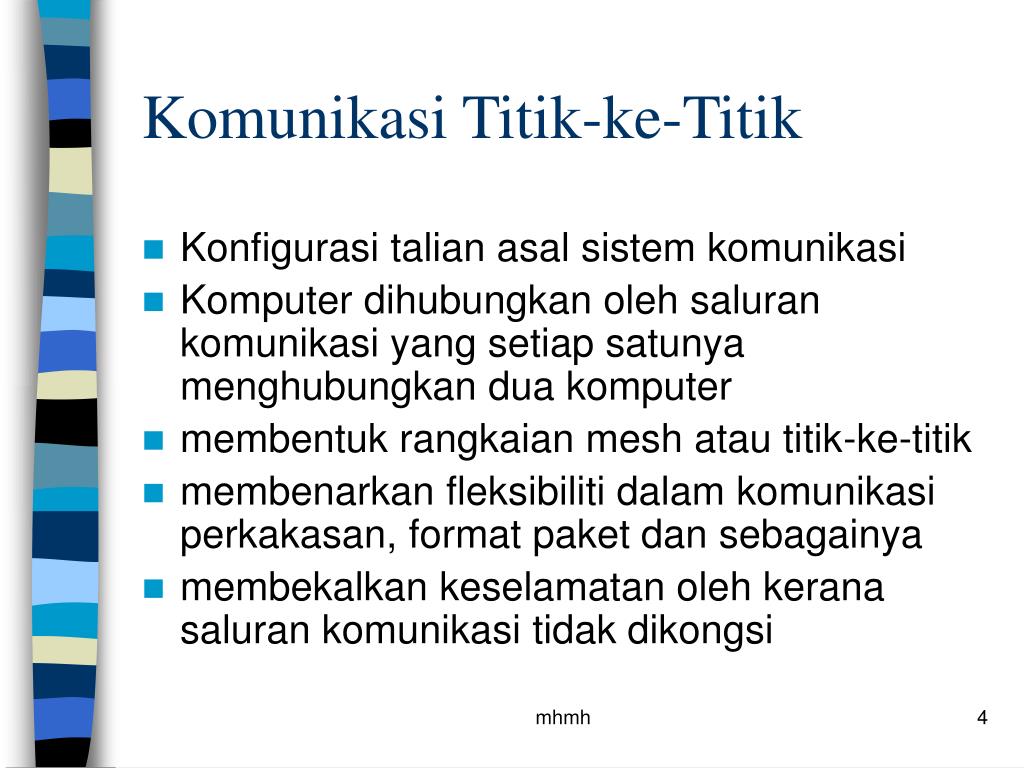

Komunikasi titik ke titik l.jpg

Komunikasi Titik-ke-Titik

  • Konfigurasi talian asal sistem komunikasi

  • Komputer dihubungkan oleh saluran komunikasi yang setiap satunya menghubungkan dua komputer

  • membentuk rangkaian mesh atau titik-ke-titik

  • membenarkan fleksibiliti dalam komunikasi perkakasan, format paket dan sebagainya

  • membekalkan keselamatan oleh kerana saluran komunikasi tidak dikongsi

mhmh


Sambungan dalam titik ke titik l.jpg

Sambungan dalam titik-ke-titik

  • Bilangan wayar bertambah apabila bilangan komputer turut bertambah

  • Cth : sambungan 2,3,4 komputer

mhmh


Sambungan dalam titik ke titik6 l.jpg

Sambungan dalam titik-ke-titik

  • menambah satu komputer (komputer ke-N) memerlukan N-1 sambungan baru

  • Bil. sambungan = (N2 – N)/2

  • Kelemahannya mahal dan talian terlalu banyak

mhmh


Perkongsian saluran komunikasi l.jpg

Perkongsian Saluran Komunikasi

  • Berbeza dengan rangkaian jarak jauh

  • Mengatasi kelemahan titik-ke-titik yang mahal, berdedikasi dan tindanan

  • Memperkenalkan LAN – Rangkaian Kawasan Setempat yang berkongsi satu saluran komunikasi (kabel) oleh beberapa komputer

mhmh


Rangkaian kawasan setempat l.jpg

Rangkaian Kawasan Setempat

  • Mengurangkan bilangan saluran komunikasi dengan memperkenalkan Rangkaian Kawasan Setempat (LAN)

  • LAN dibangunkan pada awal 1970an

  • Idea utama - mengurangkan bilangan saluran dengan berkongsi sambungan di antara komputer

  • Tetapi tidak sesuai untuk jarak jauh kerana masalah koordinasi

mhmh


Rangkaian kawasan setempat9 l.jpg

Rangkaian Kawasan Setempat

  • Teknologi LAN mengurangkan kos dengan mengurangkan bilangan sambungan

  • Tetapi komputer yang terhubung terpaksa bersaing untuk menggunakan sambungan yang dikongsi

  • menggunakan prinsip locality of reference untuk dapatkan corak komputer berkomunikasi

mhmh


Rangkaian terpancar l.jpg

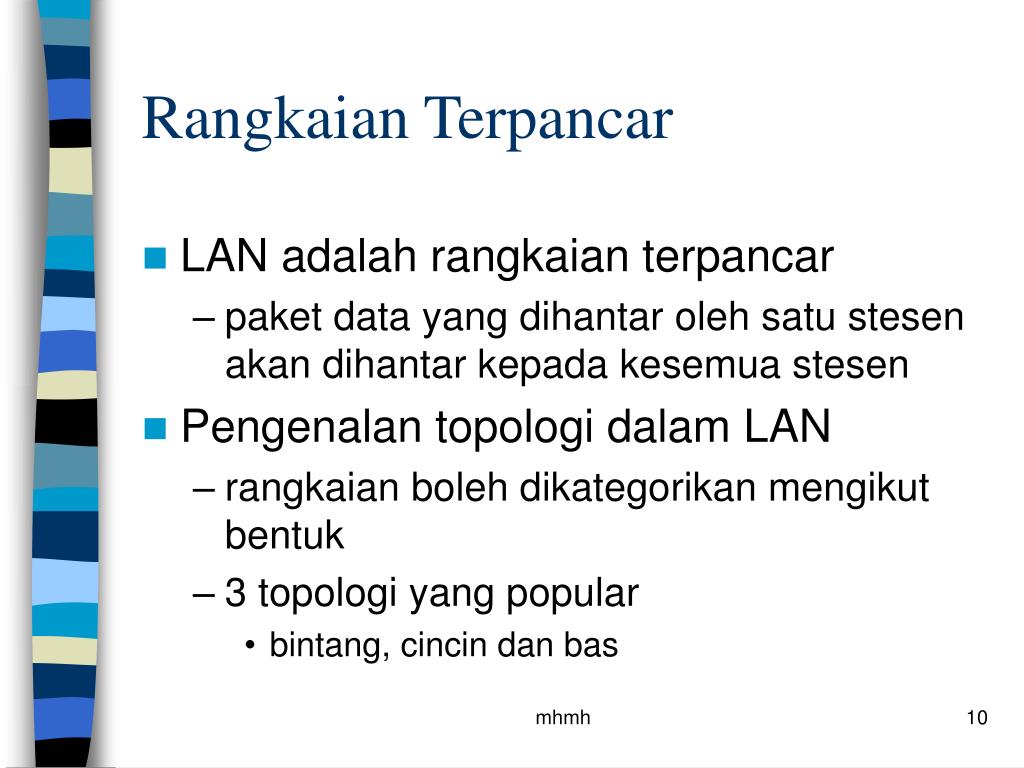

Rangkaian Terpancar

  • LAN adalah rangkaian terpancar

    • paket data yang dihantar oleh satu stesen akan dihantar kepada kesemua stesen

  • Pengenalan topologi dalam LAN

    • rangkaian boleh dikategorikan mengikut bentuk

    • 3 topologi yang popular

      • bintang, cincin dan bas

mhmh


Topologi bintang l.jpg

Topologi Bintang

  • Semua komputer dihubungkan kepada satu titik tengah dipanggil hub

  • Hub sebagai peranti yang terima paket data dan hantar kepada destinasi

mhmh


Topologi bintang12 l.jpg

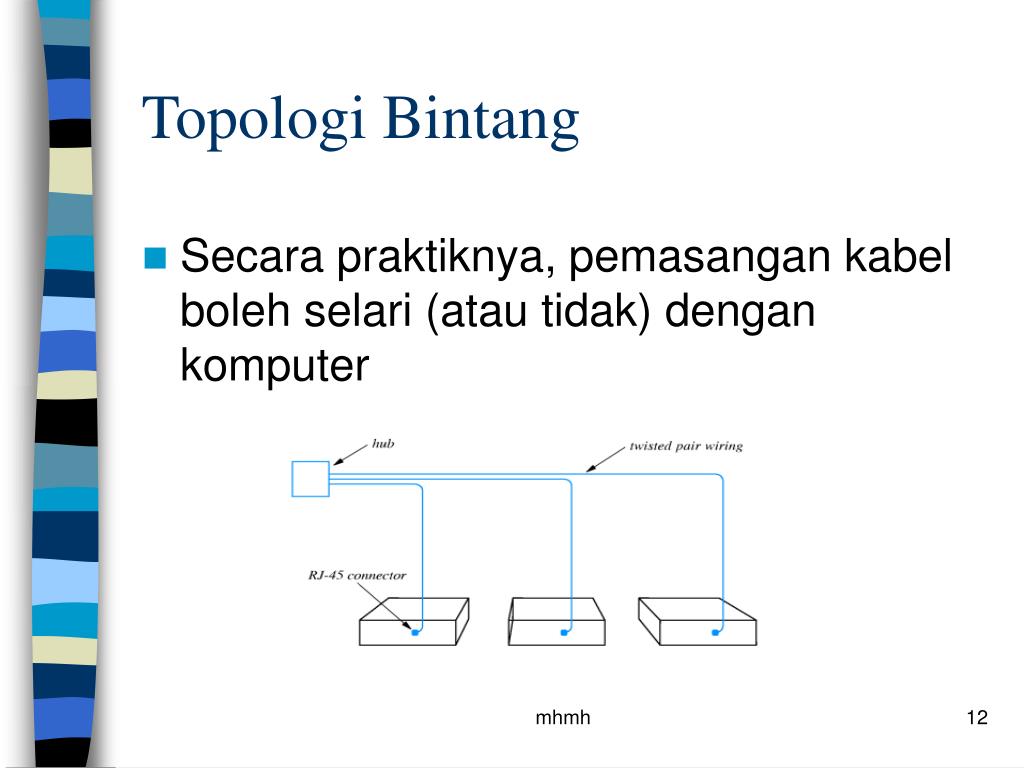

Topologi Bintang

  • Secara praktiknya, pemasangan kabel boleh selari (atau tidak) dengan komputer

mhmh


Topologi bintang13 l.jpg

Topologi Bintang

  • Akibatnya :-

mhmh

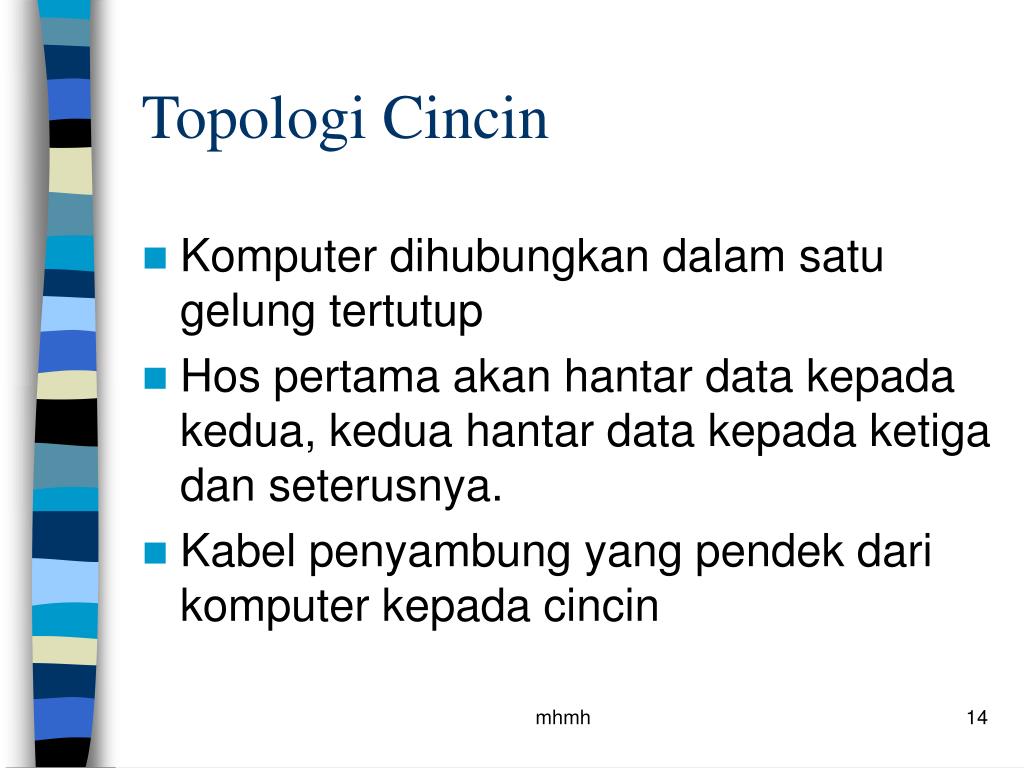

Topologi cincin l.jpg

Topologi Cincin

  • Komputer dihubungkan dalam satu gelung tertutup

  • Hos pertama akan hantar data kepada kedua, kedua hantar data kepada ketiga dan seterusnya.

  • Kabel penyambung yang pendek dari komputer kepada cincin

mhmh


Topologi cincin15 l.jpg

Topologi Cincin

  • Satu komputer menghubungkan dua komputer

mhmh


Topologi bas l.jpg

Topologi Bas

  • Satu kabel menghubungkan semua komputer

  • Setiap komputer mempunyai penyambung kepada kabel yang dikongsi

  • Komputer mesti sinkroni dan benarkan hanya satu komputer menghantar data pada satu masa

mhmh


Topologi bas17 l.jpg

Topologi Bas

  • Satu kabel menghubungkan banyak komputer

mhmh


Pelbagai topologi l.jpg

Pelbagai Topologi

  • Topologi masing-masing mempunyai kebaikan dan kelemahannya

  • Pilihan bergantung kepada skema pendawaian

mhmh


Contoh rangkaian kawasan setempat bas ethernet l.jpg

Contoh Rangkaian Kawasan Setempat Bas - Ethernet

  • Ethernet ialah kawalan capaian rangkaian LAN yang paling biasa digunakan

  • Dibangunkan oleh Xerox pada pertengahan 70an - diurus oleh IEEE

  • Menggunakan topologi bas

    • satu kabel sepaksi (ether)

    • sambung pelbagai komputer

mhmh


Rangkaian kawasan setempat ethernet l.jpg

Rangkaian Kawasan Setempat - Ethernet

  • Satu kabel Ethernet dipanggil segmen

    • had sehingga 500m panjangnya

  • Kadar penghantaran data ialah 10Mbps, 100Mbps (Fast Ethernet) dan 1Gbps (Gigabit Ethernet)

  • Menggunakan pemodulatan isyarat Pengenkodan Manchester

mhmh


Pengenkodan manchester l.jpg

Pengenkodan Manchester

(a) Binary encoding, (b) Manchester encoding, (c) Differential Manchester encoding.

mhmh


Rangkaian kawasan setempat operasi ethernet l.jpg

Rangkaian Kawasan Setempat - Operasi Ethernet

  • Satu komputer hantar pada satu masa

  • isyarat ialah pembawa yang dimodulasikan yang dibawa daripada penghantar pada dua arah sepanjang segmen

mhmh


Carrier sense multiple access with collision detection csma cd l.jpg

Carrier Sense Multiple Access with Collision Detection CSMA/CD

  • Tidak ada kawalan pusat yang uruskan apabila komputer hantar pada ether

  • guna CSMA untuk koordinasi penghantaran di antara komputer yang terhubung

  • Carrier sense: stesen mendengar saluran sebelum hantar

  • Collision Detection: stesen boleh tentukan samada kerangka mengalami pertembungan dengan mendengar saluran ketika menghantar

mhmh


Csma cd ieee 802 3 l.jpg

CSMA/CD - IEEE 802.3

  • Piawaian 802.3

  • Asas 802.3 ialah 10-Mbps “Ethernet”

mhmh


Lan tanpa wayar 802 11 dan csma ca l.jpg

LAN Tanpa Wayar 802.11 dan CSMA/CA

  • Beroperasi pada 11Mbps menggunakan frekuensi dalam julat 2.4 GHz

  • Mengelakkan pertembungan guna CSMA dengan Collision Avoidance

mhmh


Localtalk l.jpg

LocalTalk

  • Teknologi LAN yang guna topologi bas

  • antaramuka termasuk komputer Macintosh

  • kos-rendah, senang untuk pemasangan dan penyambungan

  • guna CSMA/CD

mhmh


Bas token ieee 802 4 l.jpg

Bas Token - IEEE 802.4

  • Kelemahan bas sebab ada pertembungan – Pilih teknik elak pertembungan

  • Konsep Token – bas dan ring

  • Hanya penghantar yang terima token dibenarkan menghantar kerangka

  • Lepas giliran hantar, passkan token

mhmh


Bas token l.jpg

Bas Token

  • Tetapkan giliran siapa selepas ini untuk terima token untuk keadilan capaian

mhmh


Cincin token ieee 802 5 ibm token ring l.jpg

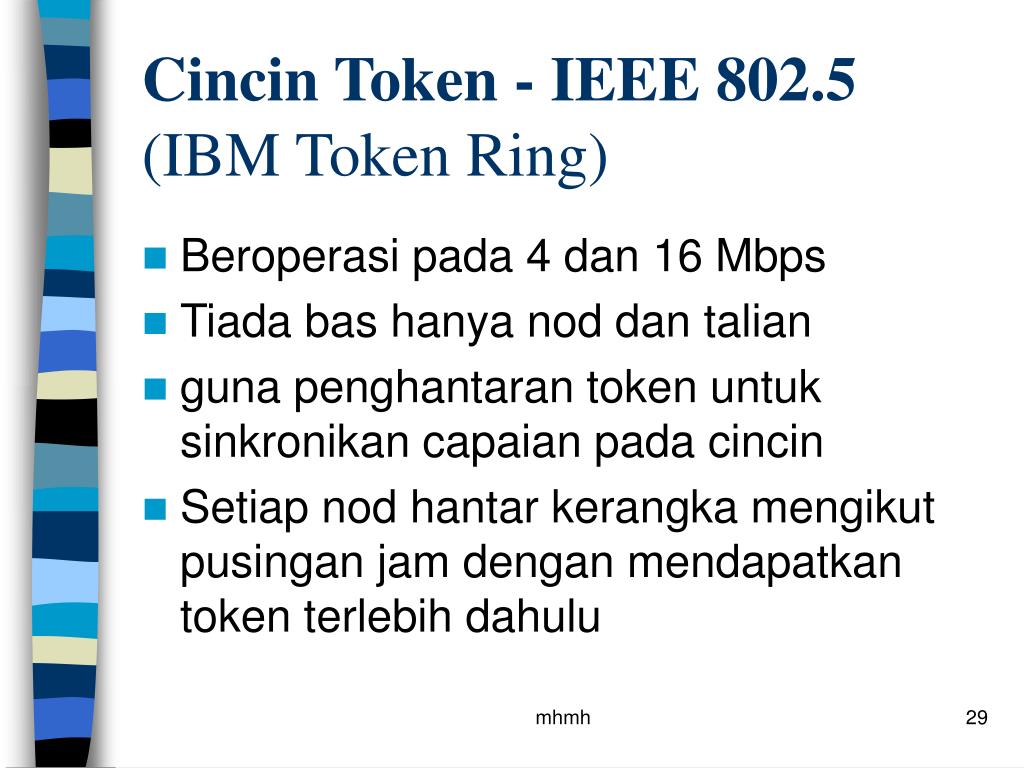

Cincin Token - IEEE 802.5 (IBM Token Ring)

  • Beroperasi pada 4 dan 16 Mbps

  • Tiada bas hanya nod dan talian

  • guna penghantaran token untuk sinkronikan capaian pada cincin

  • Setiap nod hantar kerangka mengikut pusingan jam dengan mendapatkan token terlebih dahulu

mhmh


Slide30 l.jpg

FDDI

  • Fiber Distributed Data Interconnect (FDDI) adalah teknologi cincin

    • guna fiber optik di antara stesen

    • hantar pada kadar 100Mbps

  • guna sepasang fiber untuk membentuk 2 gelung sepusat

    • untuk tujuan back-up jika berlaku kerosakan

mhmh


Slide31 l.jpg

FDDI

  • Penggunaan dua arah aliran

mhmh


Atm rangkaian bintang l.jpg

ATM - Rangkaian Bintang

  • Teknologi Asynchronous Transfer Mode mengandungi suis paket di mana komputer boleh dihubungkan

  • Suis ATM membentuk hub di mana komputer dihubungkan dalam topologi bintang

  • data daripada penghantar dilalukan terus melalui suis kepada destinasi

mhmh


Atm rangkaian bintang33 l.jpg

ATM - Rangkaian Bintang

  • Kadar penghantaran melebihi 100Mbps

  • menggunakan fiber optik untuk sambungkan komputer kepada suis

  • setiap sambungan mengandungi 2 fiber

mhmh


Komunikasi pasangan komputer dalam lan l.jpg

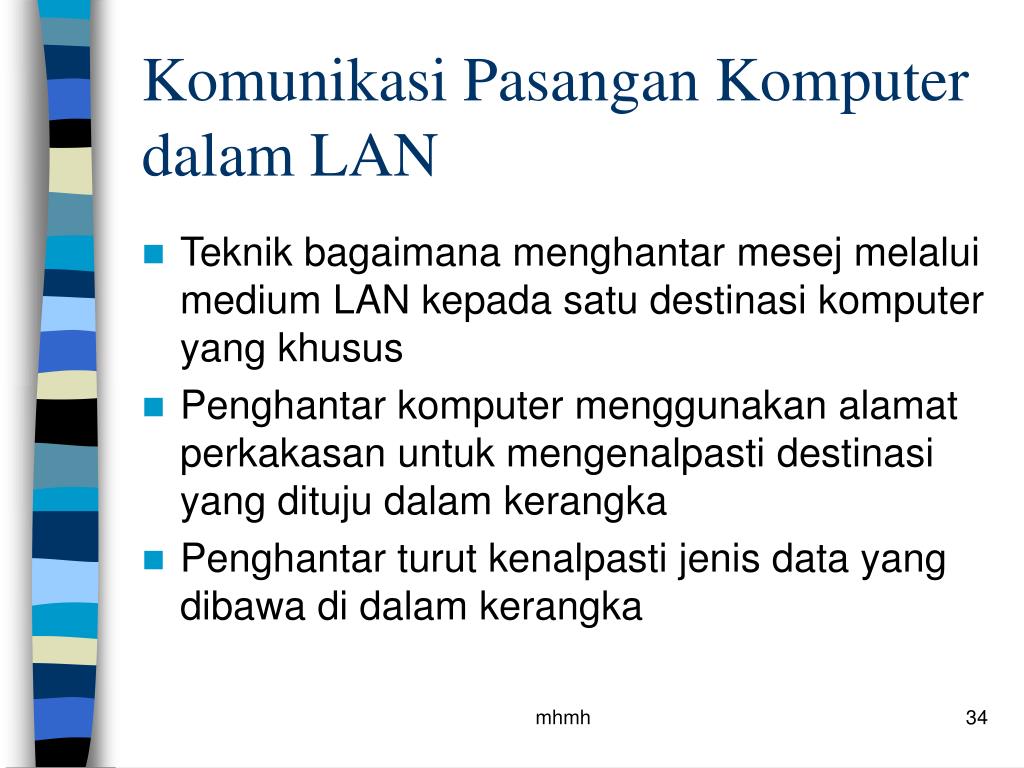

Komunikasi Pasangan Komputer dalam LAN

  • Teknik bagaimana menghantar mesej melalui medium LAN kepada satu destinasi komputer yang khusus

  • Penghantar komputer menggunakan alamat perkakasan untuk mengenalpasti destinasi yang dituju dalam kerangka

  • Penghantar turut kenalpasti jenis data yang dibawa di dalam kerangka

mhmh


Mengenal destinasi l.jpg

Mengenal destinasi

  • Data dihantar pada rangkaian yang dikongsi sampai pada semua komputer yang dihubungkan kepadanya

  • perantaramuka perkakasan kesan penghantaran kerangka dan ekstrak kerangka daripada medium

  • Tapi kebanyakan aplikasi hanya mahu data dihantar kepada destinasi sahaja dan bukannya semua komputer

mhmh


Pengalamatan perkakasan l.jpg

Pengalamatan Perkakasan

  • Kebanyakan teknologi rangkaian mempunyai satu skima pengalamatan perkakasan yang mengenalpasti sesuatu stesyen atau komputer

  • Setiap stesen diumpukkan satu alamat perkakasan numerik atau alamat fizikal yang unik

  • Penghantar akan masukkan alamat perkakasan pada setiap kerangka yang dihantar (sumber dan destinasi)

  • Hanya stesyen yang dikenal dari kerangka terima salinan kerangka tersebut

mhmh


Perkakasan lan dan penapisan paket l.jpg

Perkakasan LAN dan penapisan paket

  • Organisasi perkakasan LAN dan komputer

mhmh


Format alamat perkakasan l.jpg

Format Alamat Perkakasan

  • Nilai numerik

  • saiz dipilih dari teknologi rangkaian tertentu

  • Panjangnya dari satu sehingga enam bytes

  • unik dalam satu LAN

    • statik, dinamik dan boleh-konfigur

mhmh


Format kerangka dan kepala kerangka l.jpg

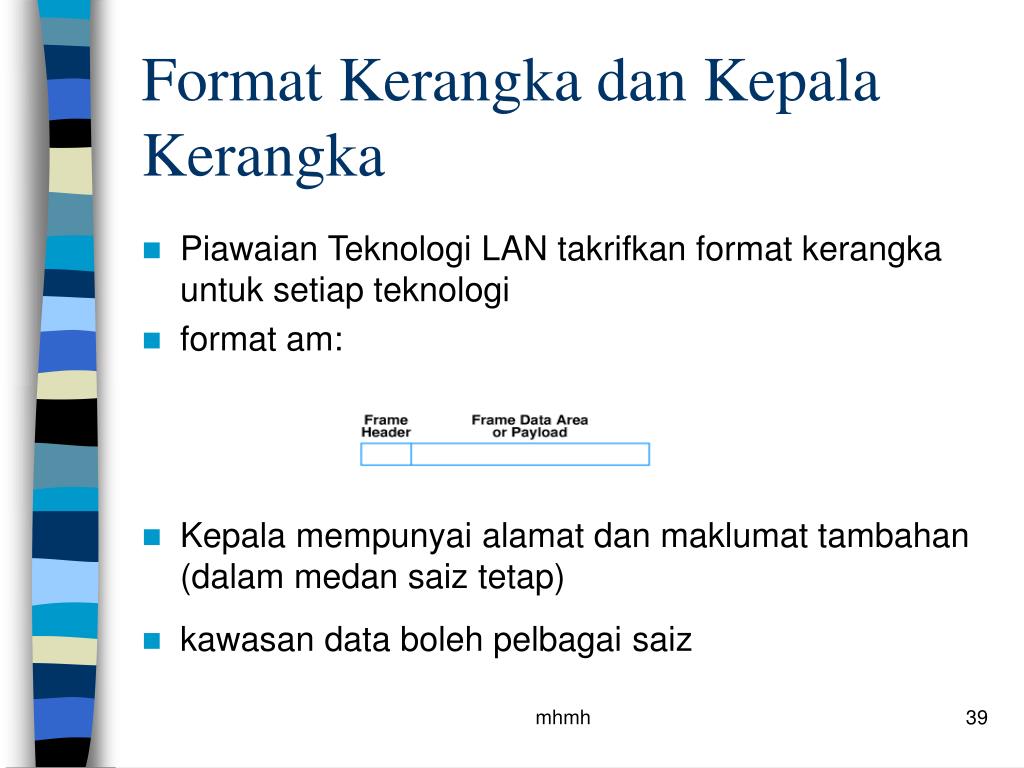

Format Kerangka dan Kepala Kerangka

  • Piawaian Teknologi LAN takrifkan format kerangka untuk setiap teknologi

  • format am:

  • Kepala mempunyai alamat dan maklumat tambahan (dalam medan saiz tetap)

  • kawasan data boleh pelbagai saiz

mhmh


Contoh format kerangka l.jpg

Contoh Format Kerangka

  • Format Kerangka Ethernet

mhmh


Ringkasan l.jpg

Ringkasan

  • Teknologi LAN menggunakan medium komunikasi yang dikongsi untuk menyambungkan pelbagai komputer pada jarak yang dekat

  • perlu sinkronikan penggunaan medium untuk perkongsian muatan

  • Topologi LAN - bintang, cincin, bas

  • Teknologi LAN - Ethernet, LocalTalk, FDDI, ATM, tanpa wayar

mhmh

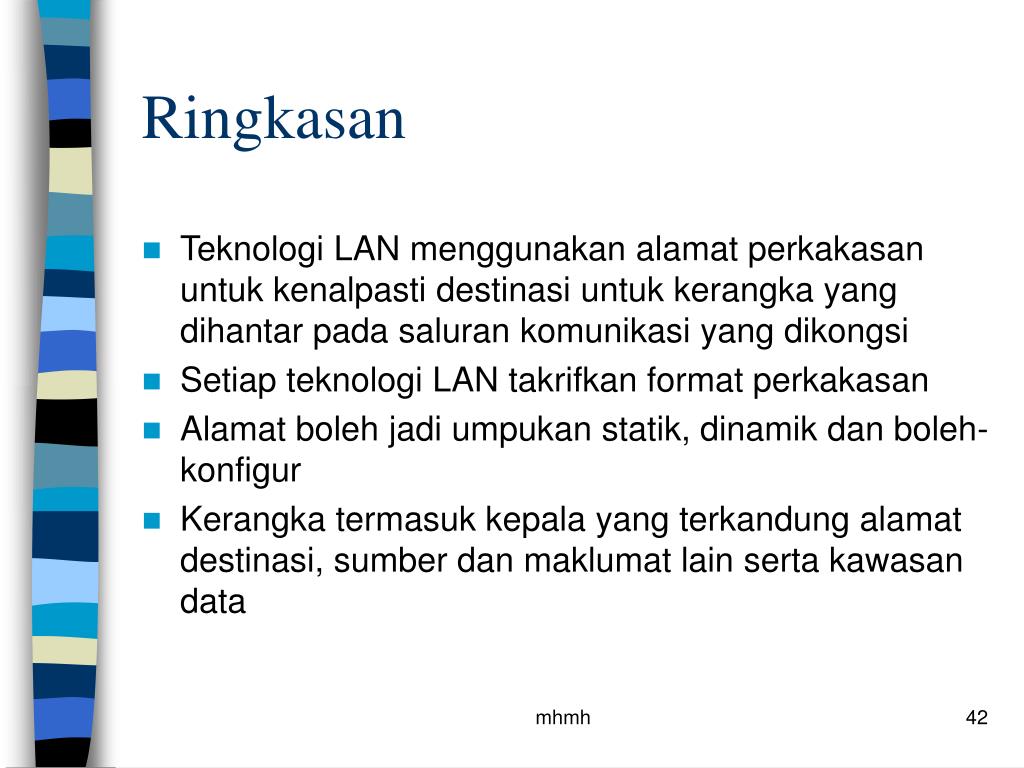

Ringkasan42 l.jpg

Ringkasan

  • Teknologi LAN menggunakan alamat perkakasan untuk kenalpasti destinasi untuk kerangka yang dihantar pada saluran komunikasi yang dikongsi

  • Setiap teknologi LAN takrifkan format perkakasan

  • Alamat boleh jadi umpukan statik, dinamik dan boleh-konfigur

  • Kerangka termasuk kepala yang terkandung alamat destinasi, sumber dan maklumat lain serta kawasan data

mhmh


Slide43 l.jpg

TK3133

Teknologi Rangkaian Komputer

Teknologi LAN (2)

mhmh


Pengenalan44 l.jpg

Pengenalan

  • Kad Antaramuka

    • kenapa perlu kad yang berasingan

    • apakah dia ‘transceiver’?

  • Skima Pendawaian LAN

  • Topologi logikal dan fizikal

  • Bagaimana boleh meluaskan LAN?

mhmh


Kelajuan lan dan komputer l.jpg

Kelajuan LAN dan komputer

  • Kelajuan penghantaran data LAN adalah sangat pantas berbanding kelajuan CPU

  • Kelajuan LAN tidak bergantung kepada mana-mana kelajuan pemproses

    • membenarkan campuran sistem padanya

    • komputer baru boleh disambung tanpa mempengaruhi kelajuan LAN

mhmh


Perkakasan antaramuka rangkaian l.jpg

Perkakasan Antaramuka Rangkaian

  • Komputer guna perkakasan khas untuk sambungan rangkaian

    • kad antaramuka rangkaian (NIC) yang memahami isyarat elektrik digunakan pada rangkaian, kadar di mana data diterima dan dihantar serta perincian kerangka

  • penyambung pada belakang komputer terima kabel kepada rangkaian fizikal

mhmh


Nic dan perkakasan rangkaian l.jpg

NIC dan perkakasan Rangkaian

  • NIC dibina hanya untuk satu jenis rangkaian fizikal

    • antaramuka Ethernet tak boleh guna dengan Token Ring

  • Walaubagaimanapun, sesetengah NIC boleh digunakan dengan perkakasan lain yang bersamaan

    • thick, thin dan 10BaseT Ethernet

    • 10Mbps dan 100Mbps Ethernet

mhmh

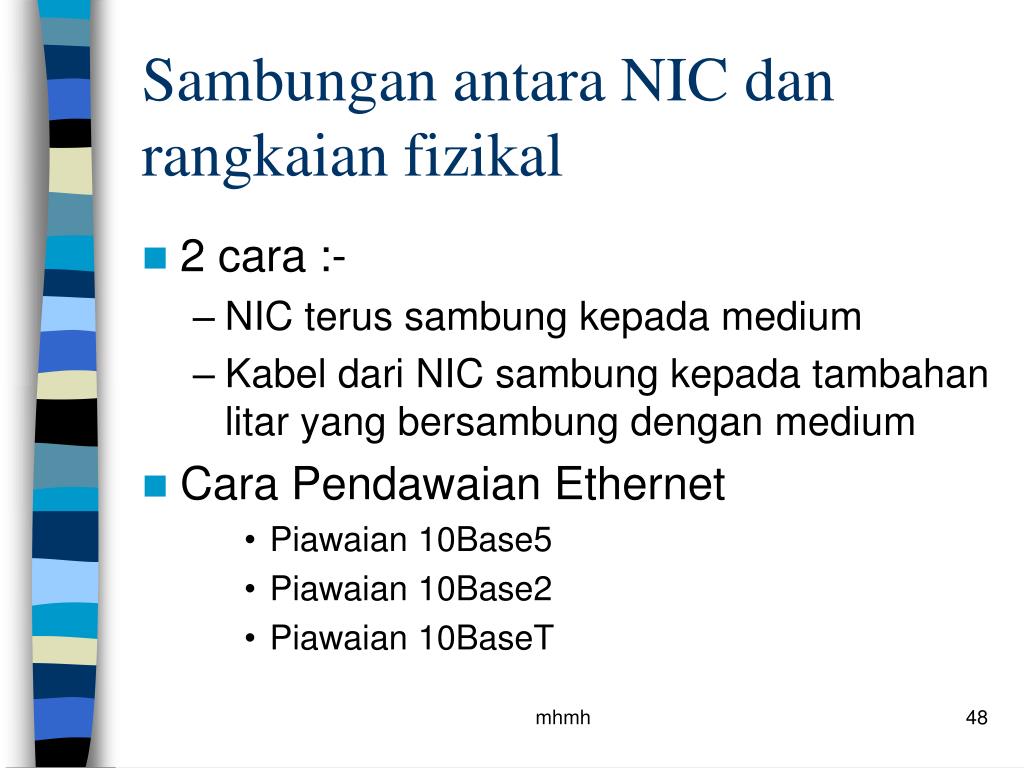

Sambungan antara nic dan rangkaian fizikal l.jpg

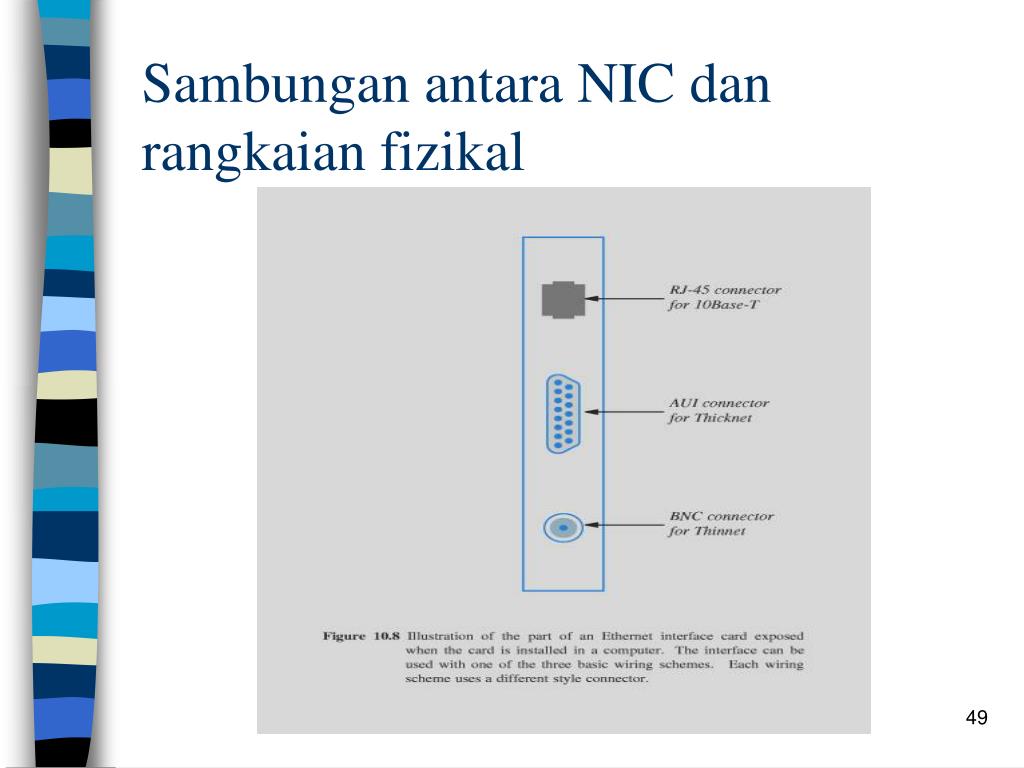

Sambungan antara NIC dan rangkaian fizikal

  • 2 cara :-

    • NIC terus sambung kepada medium

    • Kabel dari NIC sambung kepada tambahan litar yang bersambung dengan medium

  • Cara Pendawaian Ethernet

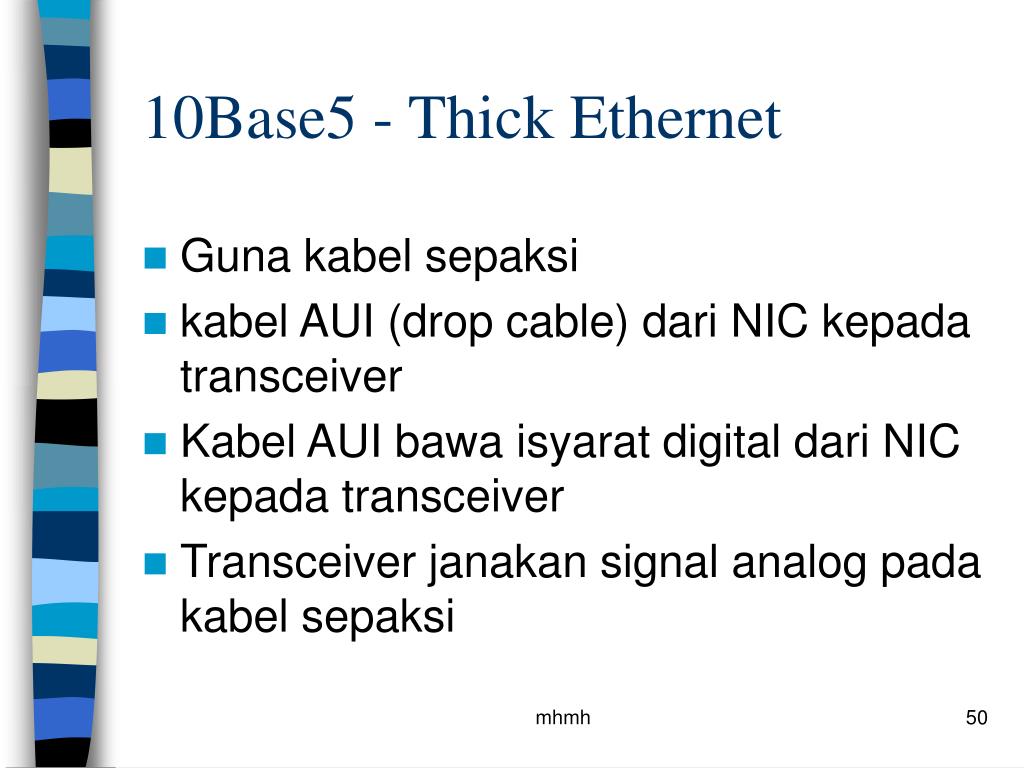

    • Piawaian 10Base5

    • Piawaian 10Base2

    • Piawaian 10BaseT

mhmh


Sambungan antara nic dan rangkaian fizikal49 l.jpg

Sambungan antara NIC dan rangkaian fizikal

mhmh


10base5 thick ethernet l.jpg

10Base5 - Thick Ethernet

  • Guna kabel sepaksi

  • kabel AUI (drop cable) dari NIC kepada transceiver

  • Kabel AUI bawa isyarat digital dari NIC kepada transceiver

  • Transceiver janakan signal analog pada kabel sepaksi

mhmh


10base5 thick ethernet51 l.jpg

10Base5 - Thick Ethernet

  • Satu kabel AUI menyambung komputer kepada transceiver

mhmh


10base5 l.jpg

10Base5

mhmh


10base5 transceiver l.jpg

10Base5 Transceiver

mhmh


Segmen ethernet l.jpg

Segmen Ethernet

mhmh


10base2 thin ethernet l.jpg

10Base2 - Thin Ethernet

  • Guna kabel sepaksi yang lebih nipis/kurus - lebih murah dan senang dipasang daripada Thick-net coax

  • Transceiver dibina pada NIC - terus sambung kepada medium

  • kabel sepaksi guna BNC connector

mhmh


10base2 l.jpg

10Base2

mhmh


10base2 thin net l.jpg

10Base2 - Thin-Net

mhmh


10base t l.jpg

10Base-T

  • 10Base-T (Twisted pair/ TP Ethernet)

  • gantikan kabel AUI dengan kabel pasangan terpiuh

  • gantikan thick coax dengan hub

mhmh


10baset l.jpg

10BaseT

mhmh


Kategori kabel utp l.jpg

Kategori Kabel UTP

mhmh


Ethernet l.jpg

Ethernet

  • Semua teknologi pendawaian guna spesifikasi Ethernet yang sama

    • format kerangka sama

    • algorithma CSMA/CD yang sama

  • NIC boleh terima semua ketiga-tiga teknologi sambungan

mhmh


Perbandingan skima pendawaian l.jpg

Perbandingan skima pendawaian

mhmh


Topologi dan teknologi rangkaian l.jpg

Topologi dan Teknologi Rangkaian

  • 10Base-T

    • logikalnya topologi bas;

    • tetapi pendawaian fizikal ialah bintang

    • Juga dikenali sebagai star-bus Ethernet

mhmh


Ethernet berkelajuan tinggi l.jpg

Ethernet Berkelajuan Tinggi

mhmh


Fast ethernet l.jpg

Fast Ethernet

  • Pengkabelan Fast Ethernet

mhmh


Gigabit ethernet l.jpg

Gigabit Ethernet

  • Kadar data 1000 Mbps atau 1 Gbps

  • Dikenali sebagai 1000BaseSX/LX atau 1000BaseT

  • Guna suis

  • Menggunakan fiber optik

  • Bertindak sebagai tulang belakang rangkaian untuk hubungkan LAN dan LAN kelajuan tinggi

mhmh


Perluasan lan l.jpg

Perluasan LAN

  • Teknologi LAN direkabentuk dengan kekangan kelajuan, jarak dan kos

  • Teknologi LAN biasanya boleh merangkumi, paling jauh beberapa ratus meter

  • Bagaimana boleh meluaskan LAN?

mhmh


Merekabentuk lan untuk jarak l.jpg

Merekabentuk LAN untuk jarak

  • Kebanyakan LAN menggunakan medium yang dikongsi - Ethernet, token ring

  • Panjang medium mempengaruhi keadilan, berkongsi capaian kepada medium

  • CSMA/CD – kelambatan di antara kerangka, minimum panjang kerangka

  • Penghantaran Token – masa mengelilingi untuk token

  • Panjang medium mempengaruhi kekuatan isyarat elektrik dan imunisasi hingar

mhmh


Perluasan lan69 l.jpg

Perluasan LAN

  • Beberapa teknik meluaskan lingkungan diameter medium LAN

  • Kebanyakkannya menggunakan tambahan perkakasan

  • Isyarat LAN dibawa di antara segmen LAN

  • Hasilnya teknologi yang bercampur-campur tetapi tetap dengan kekangan kejuruteraan asal sementara memperluaskan jarak

mhmh


Repeater pengulang l.jpg

Repeater (Pengulang)

  • Untuk memanjangkan medium LAN

  • Kekuatan isyarat mempengaruhi had panjang

  • Untuk atasinya guna Repeater – dua-arah, amplifier (penguat) analog yang menghantar semula isyarat analog

mhmh


Repeater l.jpg

Repeater

  • Satu repeater secara efektifnya mengandakan panjang satu segmen LAN

mhmh


Ethernet repeater l.jpg

Ethernet repeater

  • Hanya salin isyarat di antara segmen

    • Tidak memahami format kerangka

    • Tidak mengandungi alamat perkakasan

  • Mana-mana segmen Ethernet terhad kepada 500 meter

  • Repeater boleh gandakan kepada 1,000 meter

mhmh


Had ethernet repeater l.jpg

Had Ethernet Repeater

  • Piawaian Ethernet termasuk menghadkan 4 repeater di antara mana-mana dua stesen Ethernet

mhmh


Kelebihan dan kelemahan repeater l.jpg

Kelebihan dan Kelemahan Repeater

  • Mudah untuk digunakan – terus plug-in

  • Repeater hanya hantar-semula isyarat analog

  • Pertembungan mempengaruhi keseluruhan rangkaian

  • Hingar juga turut di bawa sepanjang rangkaian

mhmh


Bridge jambatan l.jpg

Bridge (Jambatan)

  • Juga hubungkan dua segmen LAN

  • Menghantar-semula kerangka daripada satu segmen ke segmen yang lain

  • Menguruskan keseluruhan kerangka

    • Menggunakan NIC seperti stesen yang lain

    • Laksanakan pemprosesan pada kerangka

mhmh


Bridge l.jpg

Bridge

  • Penggunaan bridge dalam menyambungkan dua segmen LAN

mhmh


Kelebihan bridge l.jpg

Kelebihan Bridge

  • Sangat mudah untuk digunakan – hanya plug-in

  • Asingkan pertembungan, hingar

  • Lakukan penapisan kerangka

    • Hanya hantar kerangka bila perlu sahaja pada segmen LAN kepada destinasi

    • Hantar paket multicast dan broadcast

  • Guna jadual

mhmh


Bagaimana bridge bina jadual l.jpg

Bagaimana bridge bina jadual

  • Bridge periksa alamat sumber pada setiap kerangka

  • Tambah kemasukkan kepada senarai untuk segmen LAN daripada mana kerangka tersebut diterima

  • Mesti hantar mana-mana kerangka yang destinasinya tidak ada dalam senarai ke setiap antaramuka bridge

mhmh


Jadual bridge l.jpg

Jadual Bridge

mhmh


Bridge80 l.jpg

Bridge

  • Boleh guna banyak bridge untuk sambungkan LAN segmen

  • Kelemahan mengakibatkan gelung – atasinya dengan algorithma Distributed Spanning Tree

mhmh


Bridge di antara bangunan l.jpg

Bridge di antara bangunan

  • Bridge berada pada satu bangunan dengan penyambung yang panjang kepada segmen LAN di bangunan yang lain

mhmh


Bridge jarak jauh l.jpg

Bridge jarak jauh

  • Boleh guna talian pajak, gelombang mikro, laser atau satelit untuk sambungkan dua bridge dan segmen LAN

mhmh


Pensuisan l.jpg

Pensuisan

  • Bagi setiap port/pengkalan untuk pisahkan satu LAN segmen

  • Seperti hub – hub kongsi satu segmen dengan semua port

mhmh


Switch suis l.jpg

Switch/Suis

  • Dengan pensuisan, banyak stesen boleh hantar dengan serentak

  • Menyediakan lebarjalur yang lebih tinggi

  • Lebih mahal per port

  • Secara ekonominya, ada yang sesuai guna hub, yang lain sesuai guna suis

mhmh


Ringkasan85 l.jpg

Ringkasan

  • Repeater bertindak sebagai amplifier dan hantar-semula isyarat analog

  • Bridge terima kerangka keseluruhan kerangka dan hantar-semula

    • Mengelakkan pertembungan pada segmen destinasi

    • Tapis kerangka

  • Pensuis membekalkan kelajuan LAN sepenuhnya kepada setiap port

mhmh


Ringkasan86 l.jpg

Ringkasan

  • NIC sambungkan komputer dengan rangkaian

  • terdapat banyak skima pendawaian fizikal untuk topologi rangkaian logikal

mhmh


  • Login
