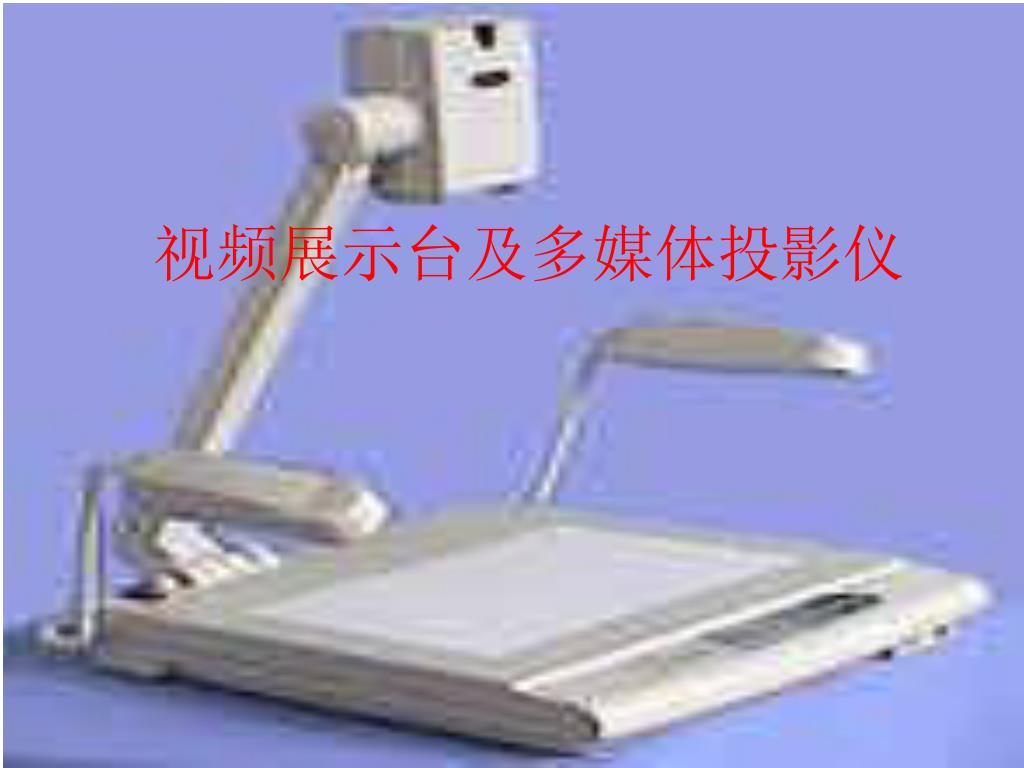

视频展示台及多媒体投影仪
Download
1 / 33

视频展示台及多媒体投影仪 - PowerPoint PPT Presentation


  • 137 Views
  • Uploaded on

视频展示台及多媒体投影仪. 视频展台的功能、技术、应用及选购. 种类: 双侧灯台式视频展台 单侧灯台式视频展台 底板分离式视频展台 便携式视频展台. 一般展台有如下技术规格 成像器件 CCD ( 一般有 1/2 ; 1/3 ; 1/4 英寸之分 ) 解像度影像显示的线数一般展台在 460 线左右,线数越高显示效果越好。 扫描系统一般为隔行扫描信噪比现有视频展台的信噪比大都在 46db 变焦指镜头的变焦放大倍数 聚焦视频展台的镜头焦距调整(手动 / 电动之分) 光圈调整视频展台的光圈调整(手动 / 电动之分) 白平衡视频展台的显示效果调整指标(手动 / 电动之分).

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about ' 视频展示台及多媒体投影仪' - domani


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript

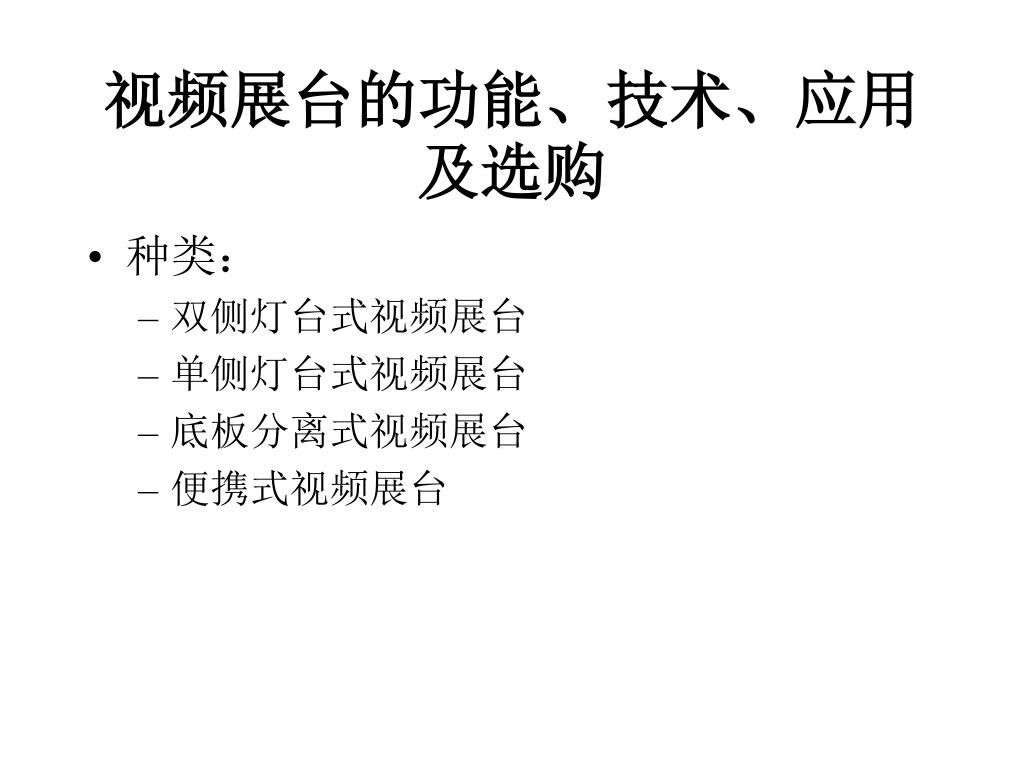

视频展台的功能、技术、应用及选购

  • 种类:

    • 双侧灯台式视频展台

    • 单侧灯台式视频展台

    • 底板分离式视频展台

    • 便携式视频展台

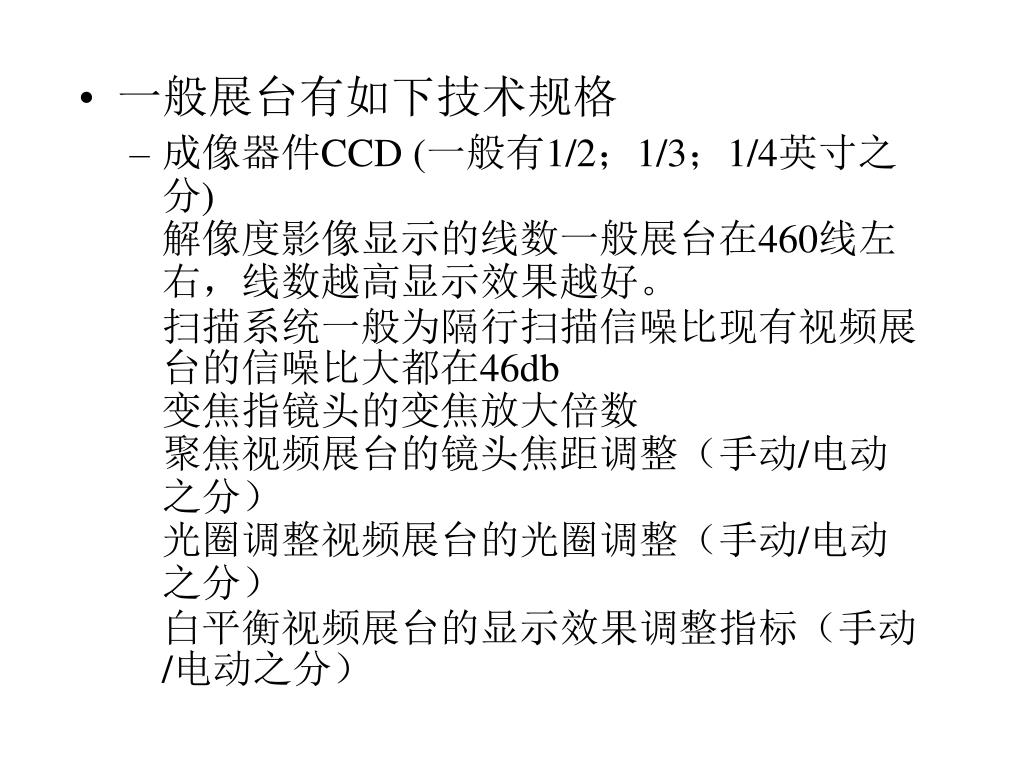

  • 一般展台有如下技术规格

    • 成像器件CCD (一般有1/2;1/3;1/4英寸之分)解像度影像显示的线数一般展台在460线左右,线数越高显示效果越好。扫描系统一般为隔行扫描信噪比现有视频展台的信噪比大都在46db变焦指镜头的变焦放大倍数聚焦视频展台的镜头焦距调整(手动/电动之分)光圈调整视频展台的光圈调整(手动/电动之分)白平衡视频展台的显示效果调整指标(手动/电动之分)

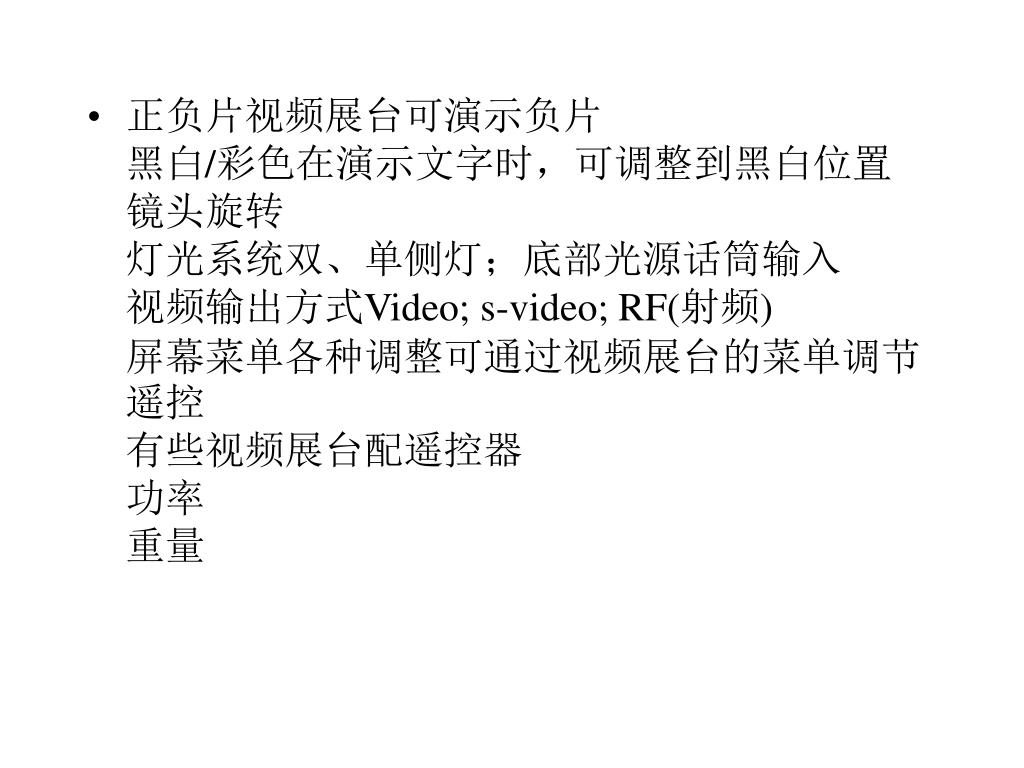

  • 正负片视频展台可演示负片黑白/彩色在演示文字时,可调整到黑白位置镜头旋转灯光系统双、单侧灯;底部光源话筒输入视频输出方式Video; s-video; RF(射频)屏幕菜单各种调整可通过视频展台的菜单调节遥控有些视频展台配遥控器功率重量

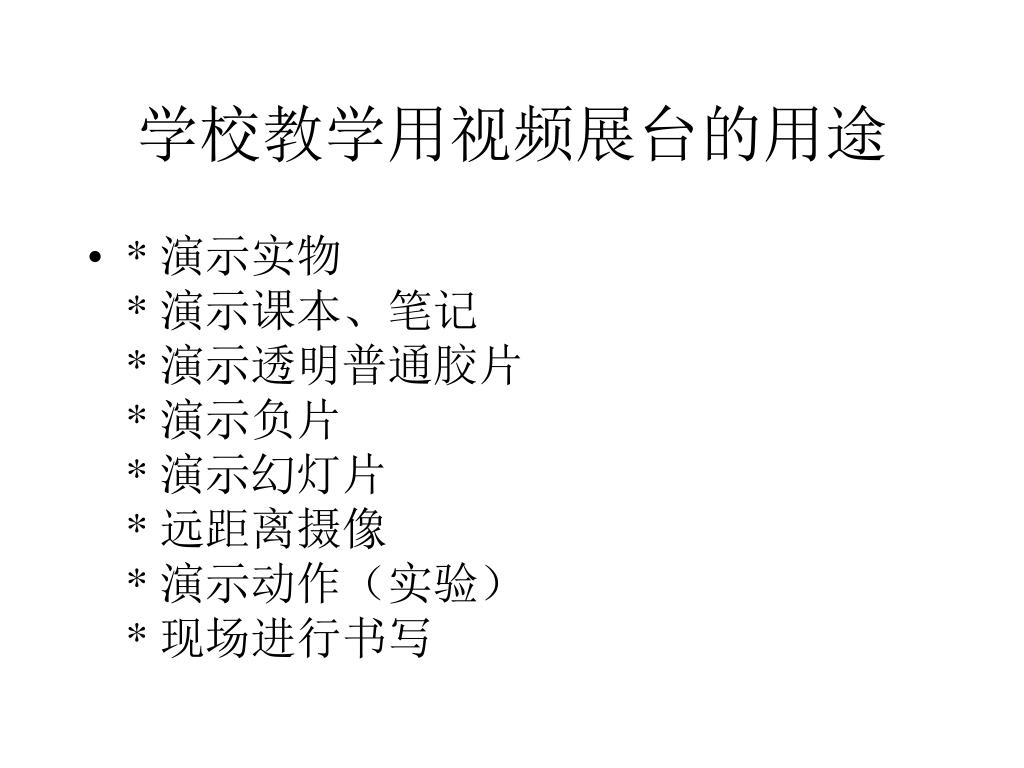

学校教学用视频展台的用途

  • * 演示实物* 演示课本、笔记* 演示透明普通胶片* 演示负片* 演示幻灯片* 远距离摄像* 演示动作(实验)* 现场进行书写


举例说明视频展台在各学科教学中的功用:

  • 文科类:繁多的教学资料,教学用各类图书版面,可直接置于展台台面,通过灯光应用,放大功能调整,清晰显示出来。化学、物理学科:可在站台上直接进行一些实验,让每一学生清楚的观察生物、医学科目:通过展台镜头的配用(显微镜头等)观察微观世界配合其它媒体使用,展台在电教教学中还用多种用途可以开发。

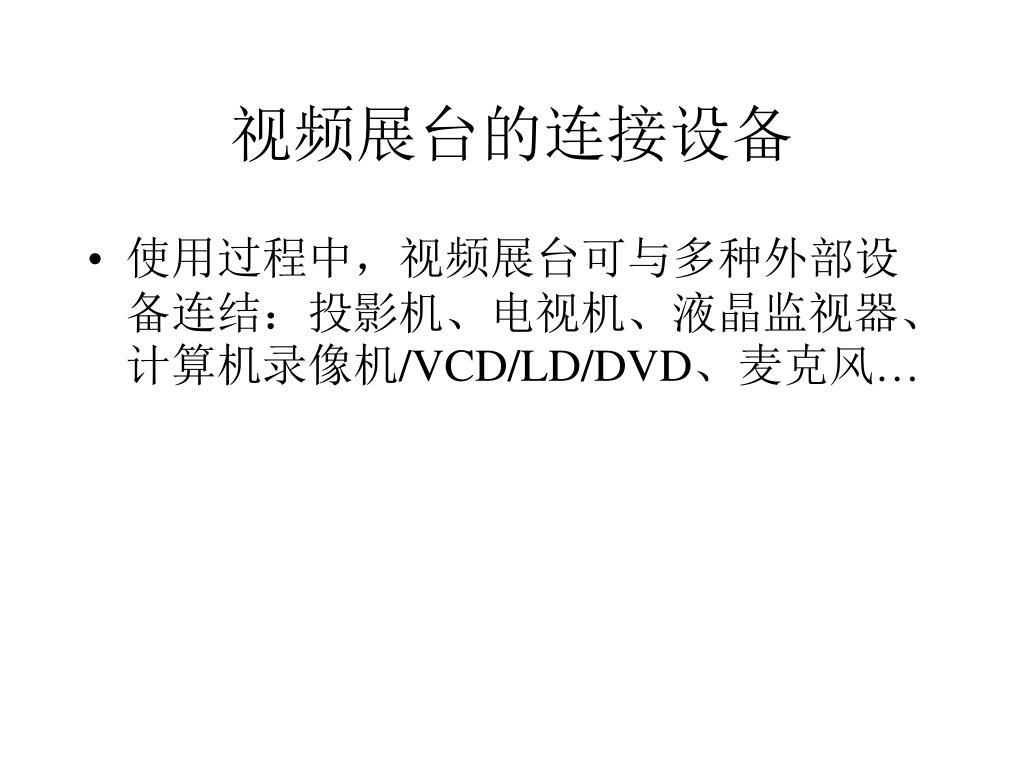

视频展台的连接设备

  • 使用过程中,视频展台可与多种外部设备连结:投影机、电视机、液晶监视器、计算机录像机/VCD/LD/DVD、麦克风…

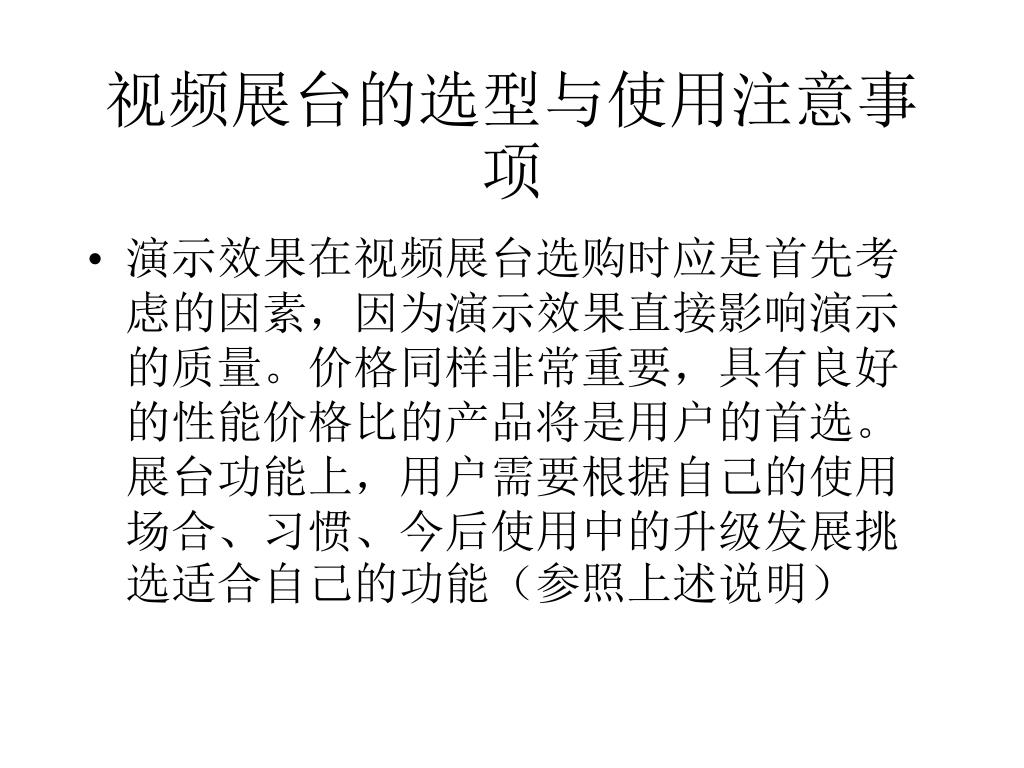

视频展台的选型与使用注意事项

  • 演示效果在视频展台选购时应是首先考虑的因素,因为演示效果直接影响演示的质量。价格同样非常重要,具有良好的性能价格比的产品将是用户的首选。展台功能上,用户需要根据自己的使用场合、习惯、今后使用中的升级发展挑选适合自己的功能(参照上述说明)

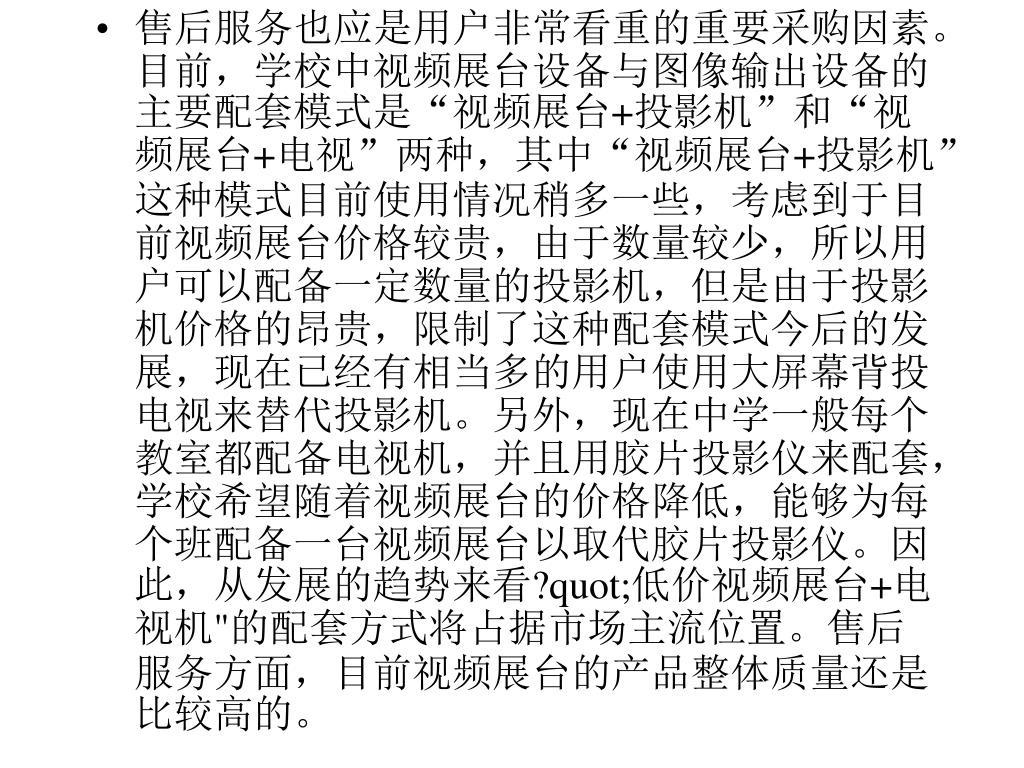

  • 售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台+投影机”和“视频展台+电视”两种,其中“视频展台+投影机”这种模式目前使用情况稍多一些,考虑到于目前视频展台价格较贵,由于数量较少,所以用户可以配备一定数量的投影机,但是由于投影机价格的昂贵,限制了这种配套模式今后的发展,现在已经有相当多的用户使用大屏幕背投电视来替代投影机。另外,现在中学一般每个教室都配备电视机,并且用胶片投影仪来配套,学校希望随着视频展台的价格降低,能够为每个班配备一台视频展台以取代胶片投影仪。因此,从发展的趋势来看?quot;低价视频展台+电视机"的配套方式将占据市场主流位置。售后服务方面,目前视频展台的产品整体质量还是比较高的。

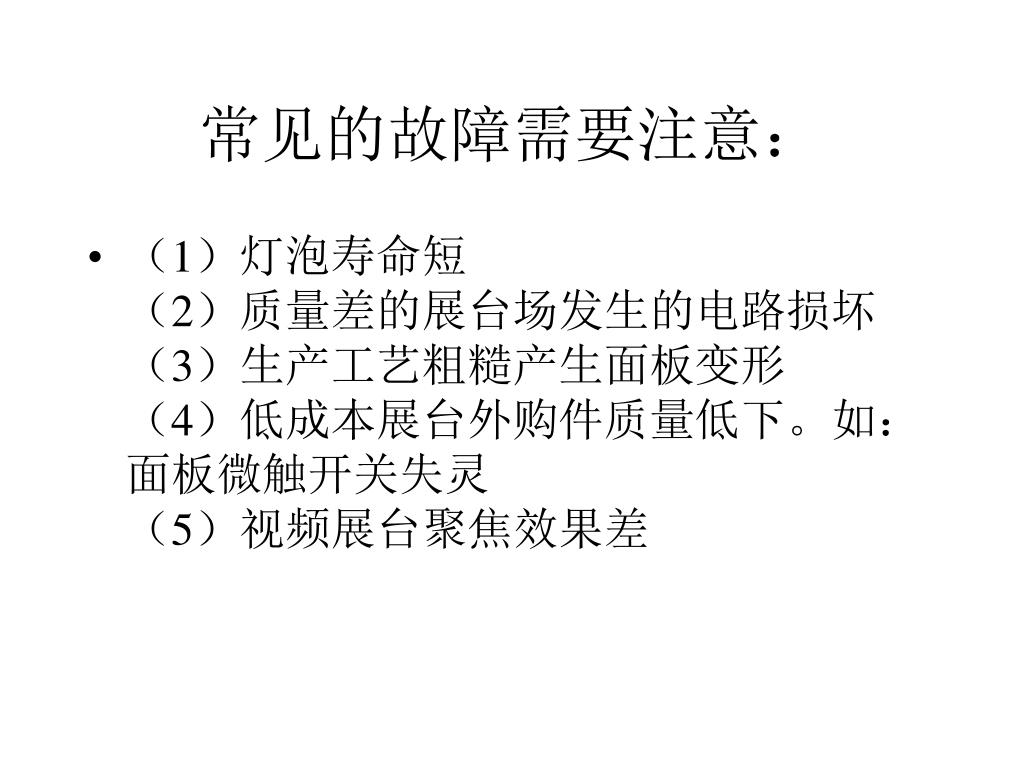

常见的故障需要注意: 售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台

  • (1)灯泡寿命短(2)质量差的展台场发生的电路损坏(3)生产工艺粗糙产生面板变形(4)低成本展台外购件质量低下。如:面板微触开关失灵(5)视频展台聚焦效果差

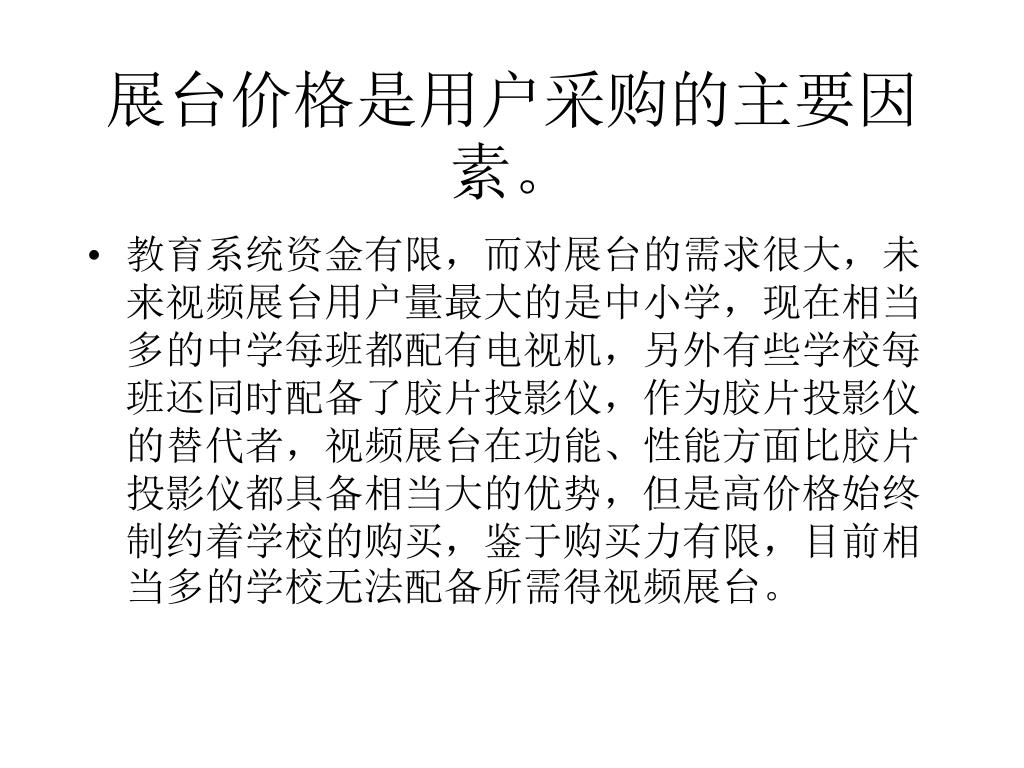

展台价格是用户采购的主要因素。 售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台

  • 教育系统资金有限,而对展台的需求很大,未来视频展台用户量最大的是中小学,现在相当多的中学每班都配有电视机,另外有些学校每班还同时配备了胶片投影仪,作为胶片投影仪的替代者,视频展台在功能、性能方面比胶片投影仪都具备相当大的优势,但是高价格始终制约着学校的购买,鉴于购买力有限,目前相当多的学校无法配备所需得视频展台。

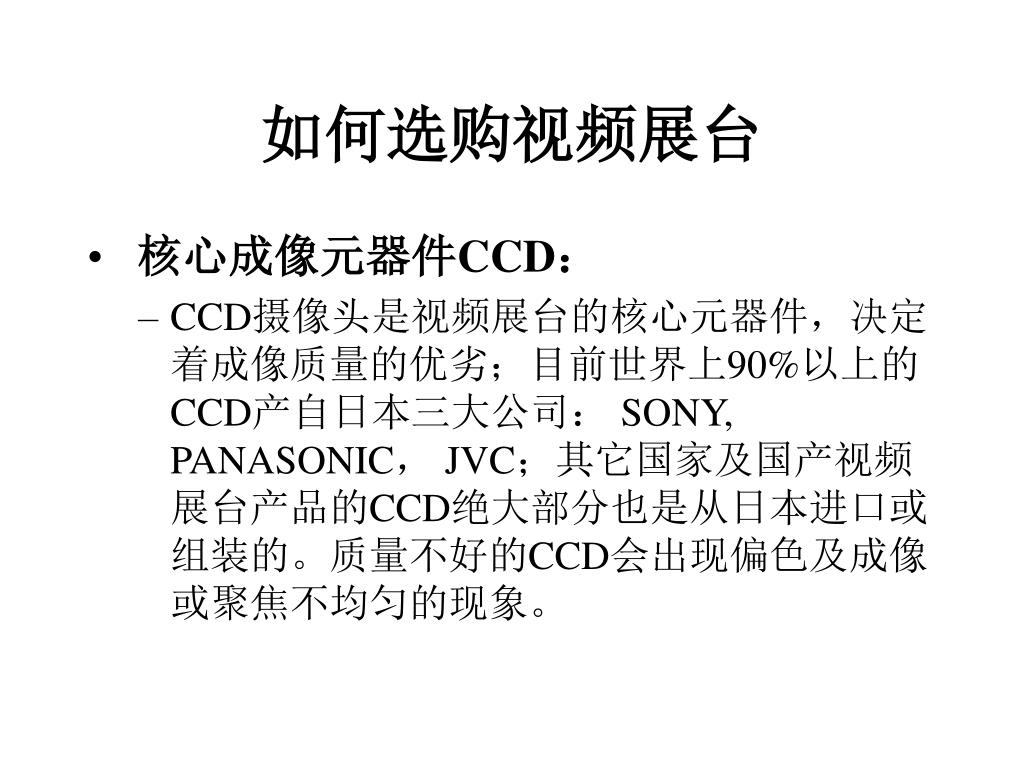

如何选购视频展台售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台

  • 核心成像元器件CCD:

    • CCD摄像头是视频展台的核心元器件,决定着成像质量的优劣;目前世界上90%以上的CCD产自日本三大公司: SONY, PANASONIC, JVC;其它国家及国产视频展台产品的CCD绝大部分也是从日本进口或组装的。质量不好的CCD会出现偏色及成像或聚焦不均匀的现象。

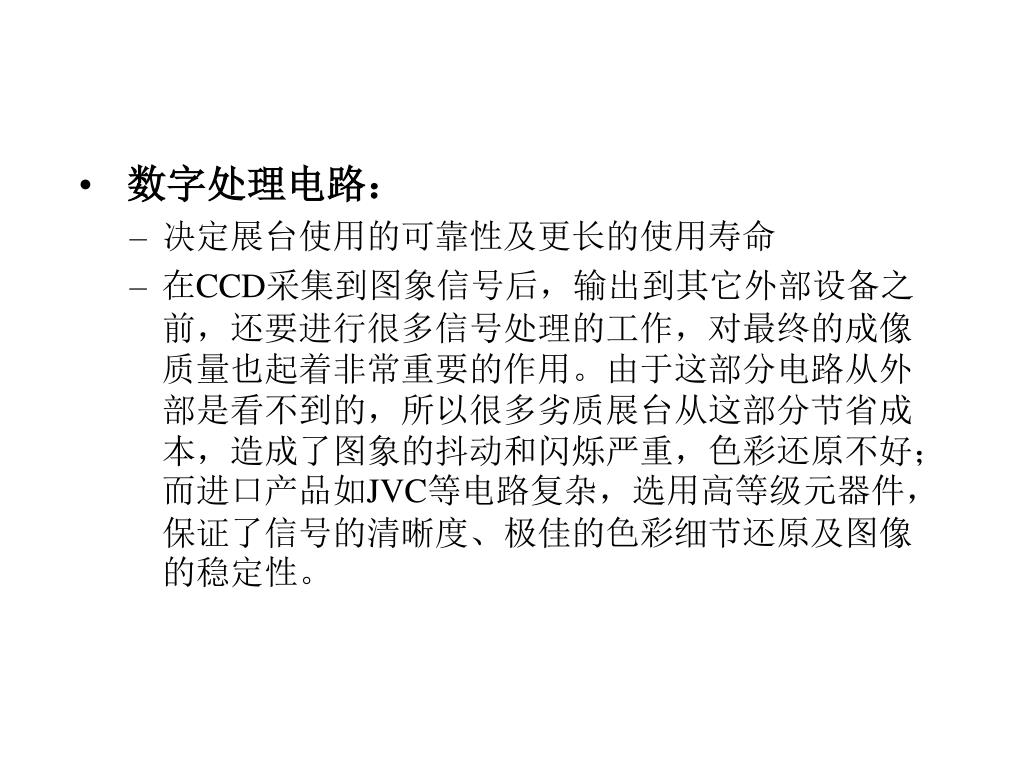

  • 数字处理电路:售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台

    • 决定展台使用的可靠性及更长的使用寿命

    • 在CCD采集到图象信号后,输出到其它外部设备之前,还要进行很多信号处理的工作,对最终的成像质量也起着非常重要的作用。由于这部分电路从外部是看不到的,所以很多劣质展台从这部分节省成本,造成了图象的抖动和闪烁严重,色彩还原不好;而进口产品如JVC等电路复杂,选用高等级元器件,保证了信号的清晰度、极佳的色彩细节还原及图像的稳定性。

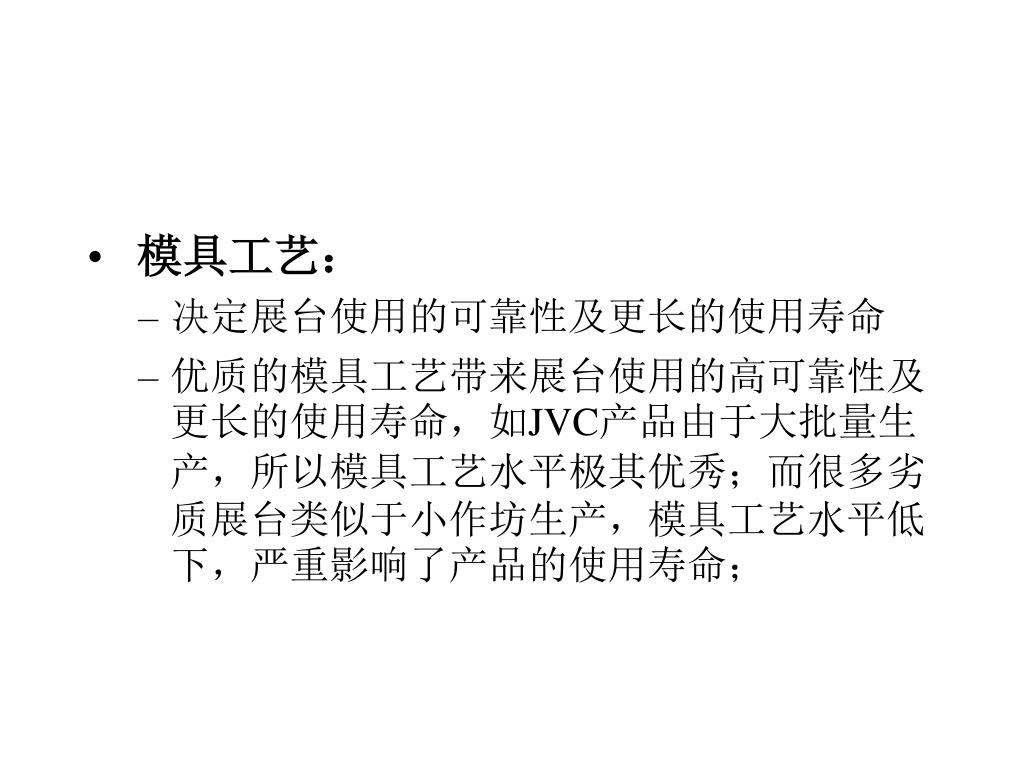

  • 模具工艺:售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台

    • 决定展台使用的可靠性及更长的使用寿命

    • 优质的模具工艺带来展台使用的高可靠性及更长的使用寿命,如JVC产品由于大批量生产,所以模具工艺水平极其优秀;而很多劣质展台类似于小作坊生产,模具工艺水平低下,严重影响了产品的使用寿命;


控制面板设计:售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台

  • 给用户使用以极大的方便性

  • 如JVC的控制面板是经过全球用户的问卷调查设计的,最大限度的符合用户的使用习惯,符合人体工程学。触摸式按键,防水防尘,适合于各种恶劣的使用环境。

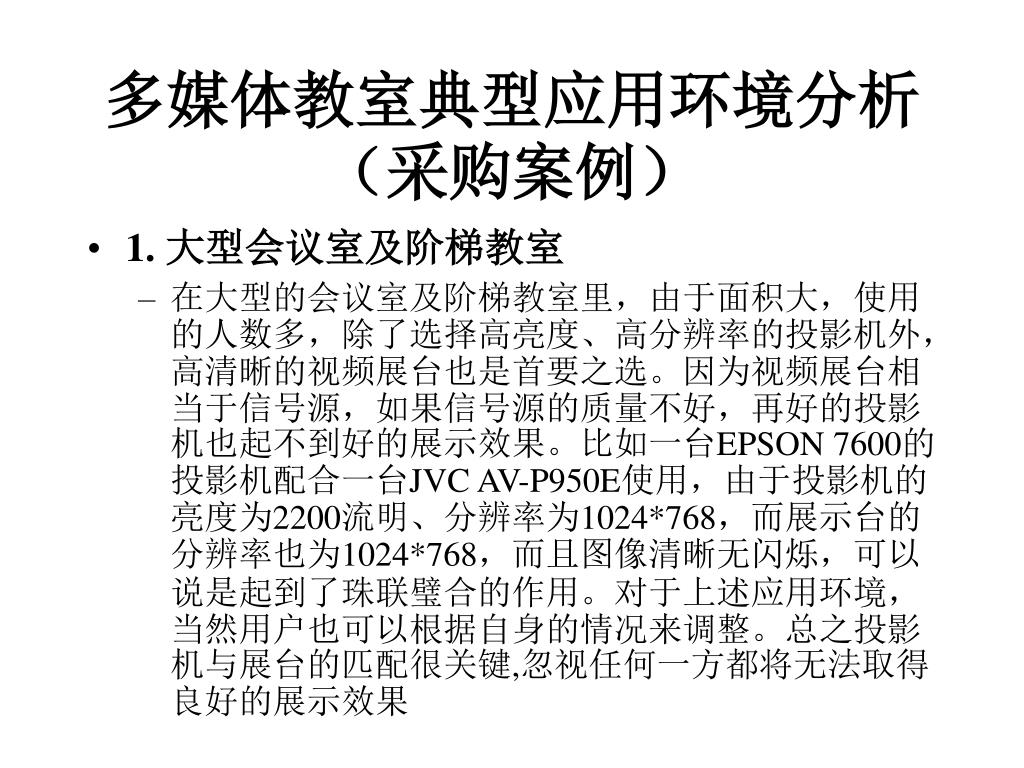

多媒体教室典型应用环境分析(采购案例)售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台

  • 1. 大型会议室及阶梯教室

    • 在大型的会议室及阶梯教室里,由于面积大,使用的人数多,除了选择高亮度、高分辨率的投影机外,高清晰的视频展台也是首要之选。因为视频展台相当于信号源,如果信号源的质量不好,再好的投影机也起不到好的展示效果。比如一台EPSON 7600的投影机配合一台JVC AV-P950E使用,由于投影机的亮度为2200流明、分辨率为1024*768,而展示台的分辨率也为1024*768,而且图像清晰无闪烁,可以说是起到了珠联璧合的作用。对于上述应用环境,当然用户也可以根据自身的情况来调整。总之投影机与展台的匹配很关键,忽视任何一方都将无法取得良好的展示效果


  • 2. 售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台普通教室

    • 普通教室可以说是大多数产品组合的使用场所。这里面可以大致分为两类:

      • A、 大中专院校的使用

        • 大中专院校由于采购资金相对充裕,而且对产品的性能要求较高,所以通常选用清晰度为470电视线左右的进口视频展台与分辨率为SVGA或XGA的投影机配合使用。目前市场上主流的进口视频展台基本上为JVC及SAMSUNG,这个档次的产品集中着很多型号,用户在选择时应根据自己的需求,不要为过多华而不实的功能所蒙蔽,毕竟产品的品质及使用中的稳定性和最终售价是成正比的,很多基本上使用不到的功能是在同等产品售价基础上降低其它基本使用功能品质来实现的,这一点需要用户在选购的过程中仔细甄别。 另外,在今年的视频展台选购中,已经明显出现了用户更倾向于选购数字视频展台的趋势。

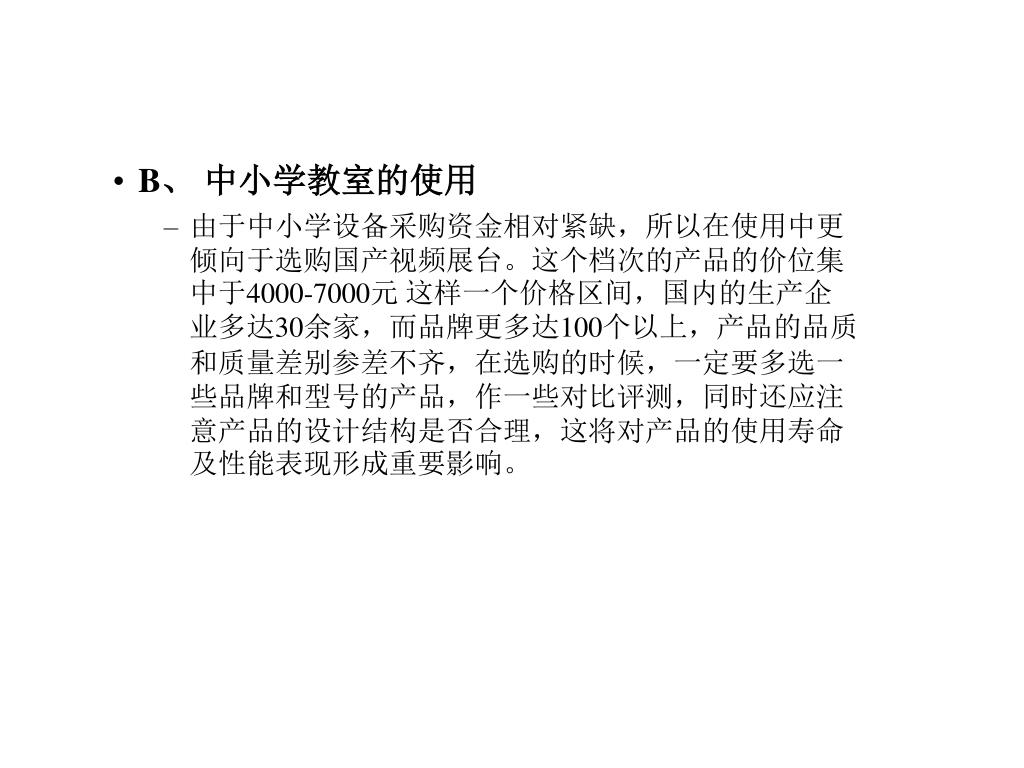

  • B售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台、 中小学教室的使用

    • 由于中小学设备采购资金相对紧缺,所以在使用中更倾向于选购国产视频展台。这个档次的产品的价位集中于4000-7000元 这样一个价格区间,国内的生产企业多达30余家,而品牌更多达100个以上,产品的品质和质量差别参差不齐,在选购的时候,一定要多选一些品牌和型号的产品,作一些对比评测,同时还应注意产品的设计结构是否合理,这将对产品的使用寿命及性能表现形成重要影响。

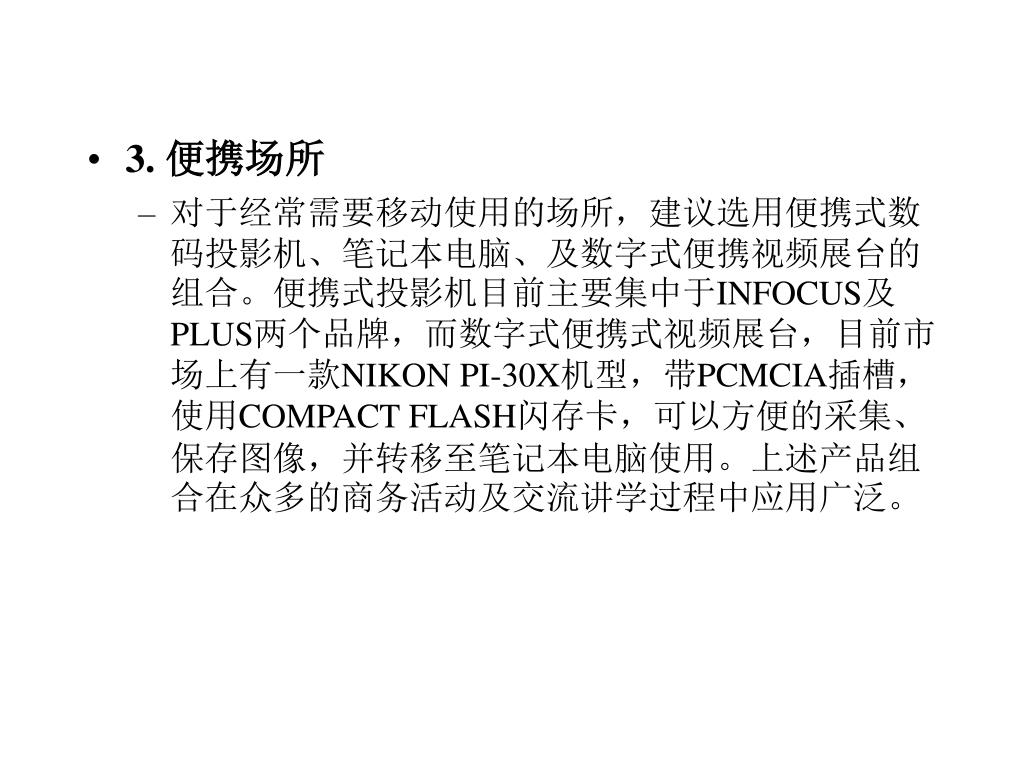

  • 3. 售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台便携场所

    • 对于经常需要移动使用的场所,建议选用便携式数码投影机、笔记本电脑、及数字式便携视频展台的组合。便携式投影机目前主要集中于INFOCUS及PLUS两个品牌,而数字式便携式视频展台,目前市场上有一款NIKON PI-30X机型,带PCMCIA插槽,使用COMPACT FLASH闪存卡,可以方便的采集、保存图像,并转移至笔记本电脑使用。上述产品组合在众多的商务活动及交流讲学过程中应用广泛。


  •    TV-1106售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台型

  • 47万像素/480线以上高清晰度CCD

  •   128倍自动变焦

  •    全自动聚焦功能:

  • 在任意放大倍数下自动聚焦

  •           在任何工作距离下自动聚焦

  •   正负像反转

  •   图像冻结

  •   镜像功能 /  彩色黑白图像变换

  • VGA 数字信号输出、转换

  •   屏幕显示操作菜单,更方便直观

  •   三路视音频输入切换

  •   宽动态背光补偿/超低照度

  •   色彩,清晰度,亮度,光圈,电子快门均可预置调正,使画面更亮丽

  •   电脑遥控 / 演示软件

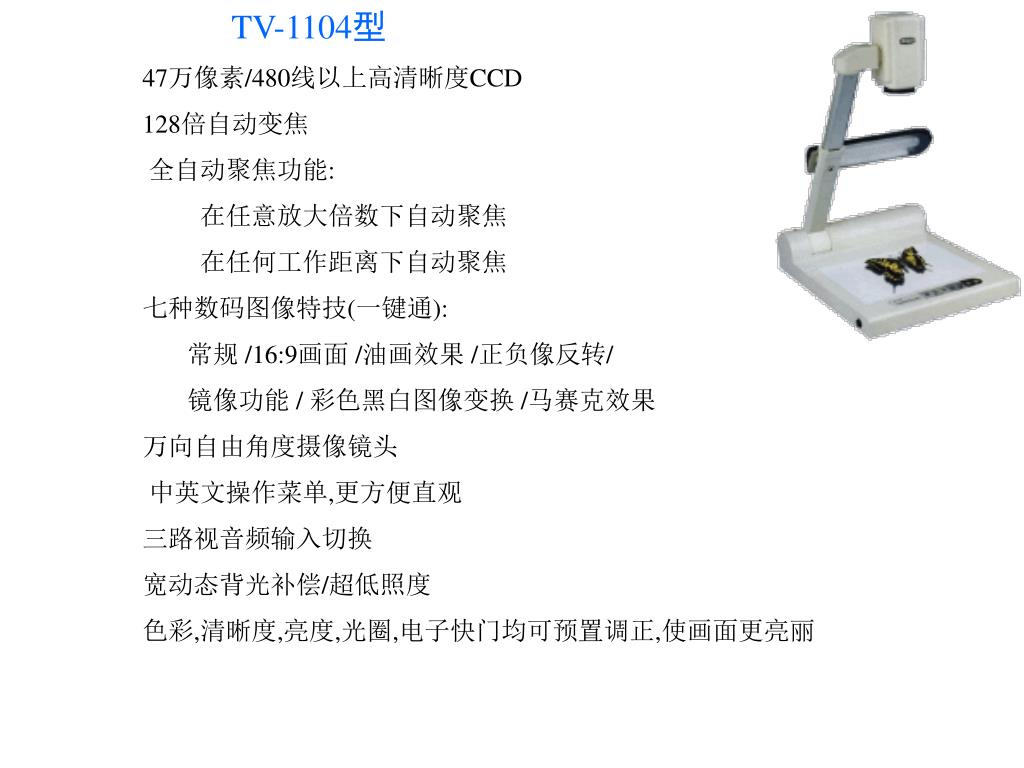

TV-1104售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台型

47万像素/480线以上高清晰度CCD

  128倍自动变焦

   全自动聚焦功能:

在任意放大倍数下自动聚焦

           在任何工作距离下自动聚焦

  七种数码图像特技(一键通):

常规 /16:9画面 /油画效果 /正负像反转/

镜像功能 / 彩色黑白图像变换 /马赛克效果

  万向自由角度摄像镜头

   中英文操作菜单,更方便直观

  三路视音频输入切换

  宽动态背光补偿/超低照度

  色彩,清晰度,亮度,光圈,电子快门均可预置调正,使画面更亮丽

TV-1104型

TV-1104型

TV-1104型

47万像素/480线以上高清晰度CCD

47万像素/480线以上高清晰度CCD

47万像素/480线以上高清晰度CCD

  128倍自动变焦

  128倍自动变焦

  128倍自动变焦

全自动聚焦功能:

全自动聚焦功能:

全自动聚焦功能:

在任意放大倍数下自动聚焦

在任意放大倍数下自动聚焦

在任意放大倍数下自动聚焦

在任何工作距离下自动聚焦

在任何工作距离下自动聚焦

在任何工作距离下自动聚焦

七种数码图像特技(一键通):

七种数码图像特技(一键通):

七种数码图像特技(一键通):

常规 /16:9画面 /油画效果 /正负像反转/

常规 /16:9画面 /油画效果 /正负像反转/

常规 /16:9画面 /油画效果 /正负像反转/

镜像功能/ 彩色黑白图像变换 /马赛克效果

镜像功能/ 彩色黑白图像变换 /马赛克效果

镜像功能/ 彩色黑白图像变换 /马赛克效果

万向自由角度摄像镜头

万向自由角度摄像镜头

万向自由角度摄像镜头

中英文操作菜单,更方便直观

中英文操作菜单,更方便直观

中英文操作菜单,更方便直观

三路视音频输入切换

三路视音频输入切换

三路视音频输入切换

宽动态背光补偿/超低照度

宽动态背光补偿/超低照度

宽动态背光补偿/超低照度

色彩,清晰度,亮度,光圈,电子快门均可预置调正,使画面更亮丽

色彩,清晰度,亮度,光圈,电子快门均可预置调正,使画面更亮丽

色彩,清晰度,亮度,光圈,电子快门均可预置调正,使画面更亮丽

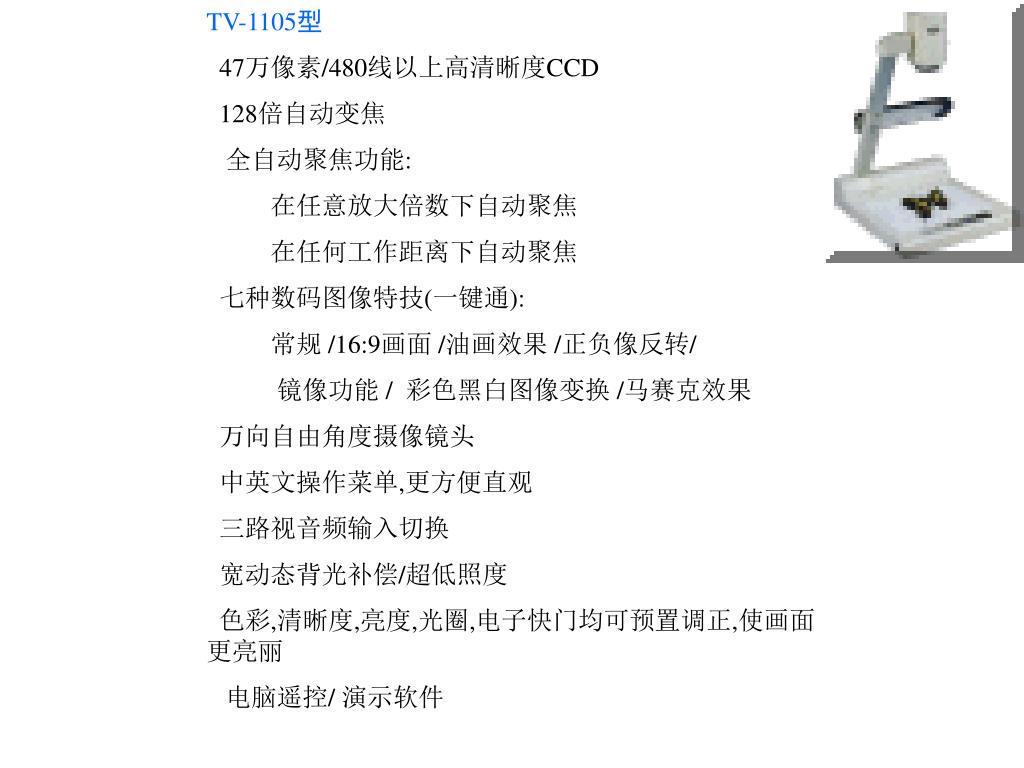

TV-1105售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台型

47万像素/480线以上高清晰度CCD

  128倍自动变焦

   全自动聚焦功能:

在任意放大倍数下自动聚焦

          在任何工作距离下自动聚焦

  七种数码图像特技(一键通):

常规 /16:9画面 /油画效果 /正负像反转/

镜像功能 /  彩色黑白图像变换 /马赛克效果

  万向自由角度摄像镜头

  中英文操作菜单,更方便直观

  三路视音频输入切换

  宽动态背光补偿/超低照度

  色彩,清晰度,亮度,光圈,电子快门均可预置调正,使画面更亮丽

  电脑遥控/ 演示软件

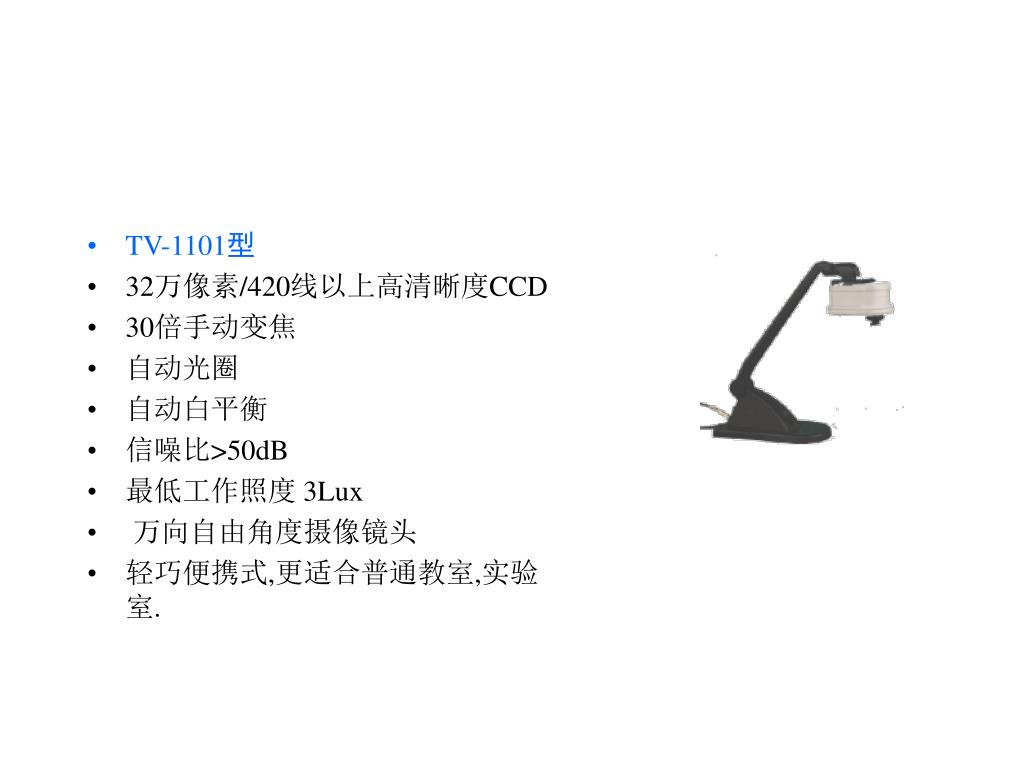

  • TV-1101售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台型

  • 32万像素/420线以上高清晰度CCD

  • 30倍手动变焦

  • 自动光圈

  • 自动白平衡

  • 信噪比>50dB

  • 最低工作照度 3Lux

  • 万向自由角度摄像镜头

  • 轻巧便携式,更适合普通教室,实验室.

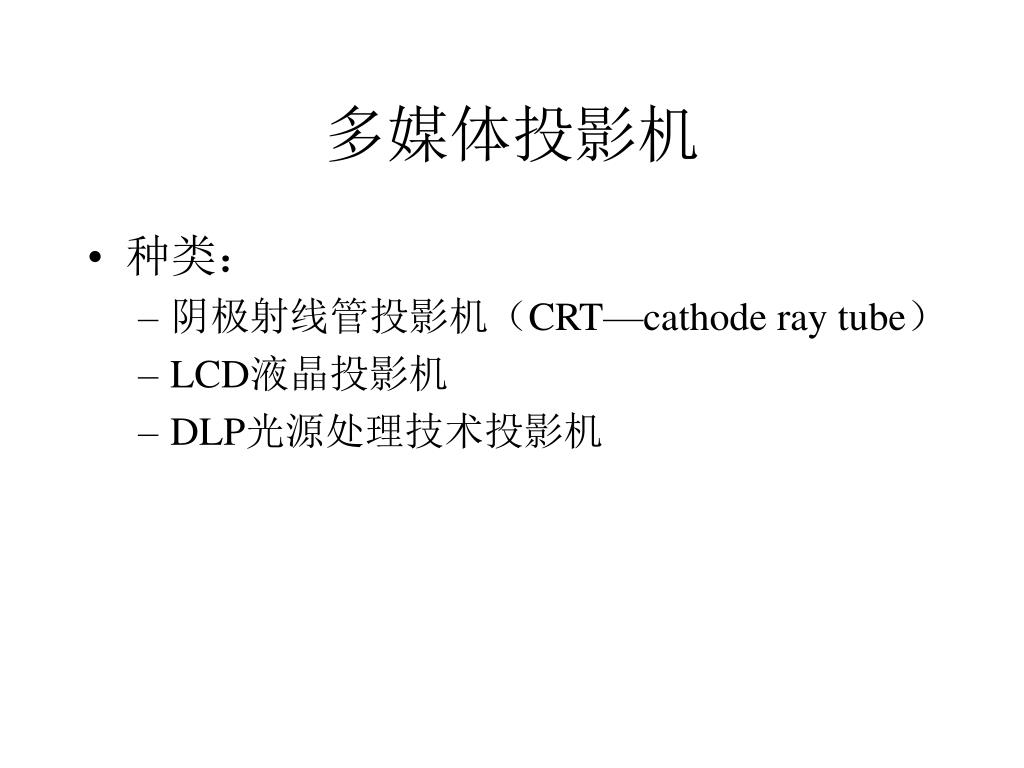

多媒体投影机售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台

  • 种类:

    • 阴极射线管投影机(CRT—cathode ray tube)

    • LCD液晶投影机

    • DLP光源处理技术投影机


CRT售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台投影机

  • 最早进入中国

  • 心脏是:三个高亮度的电磁聚集投影机,故称作“三枪投影机”,分别打出三种色信号R、G、B,内部安装了先进的光学系统,保证三色光很好聚焦在一起。

  • 优点:色彩丰富,分辨率高,几何失真小,可长时间连续工作

  • 缺点:亮度较低,200流,体积庞大,份量沉重,对焦会聚均比较复杂

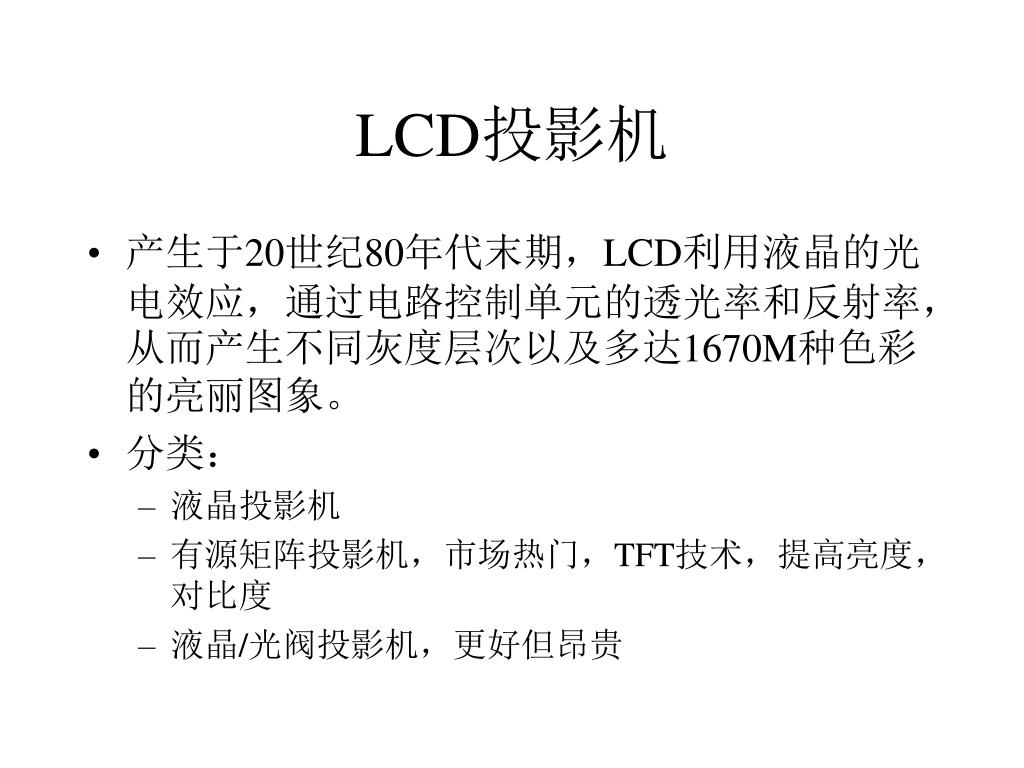

LCD售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台投影机

  • 产生于20世纪80年代末期,LCD利用液晶的光电效应,通过电路控制单元的透光率和反射率,从而产生不同灰度层次以及多达1670M种色彩的亮丽图象。

  • 分类:

    • 液晶投影机

    • 有源矩阵投影机,市场热门,TFT技术,提高亮度,对比度

    • 液晶/光阀投影机,更好但昂贵

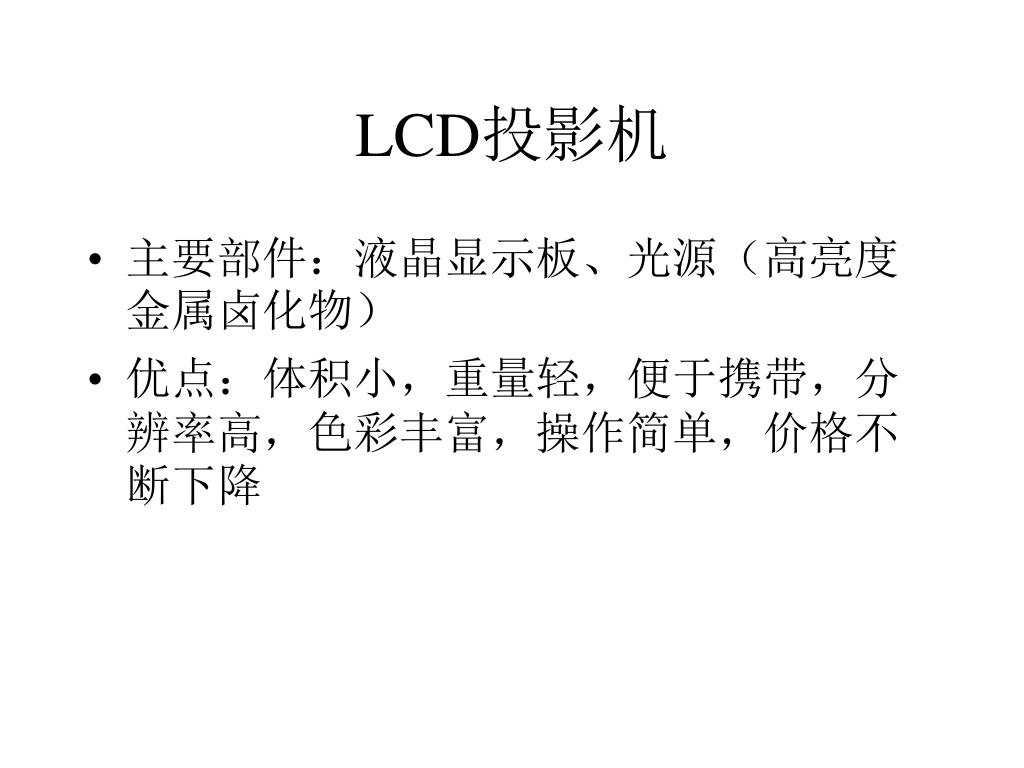

LCD售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台投影机

  • 主要部件:液晶显示板、光源(高亮度金属卤化物)

  • 优点:体积小,重量轻,便于携带,分辨率高,色彩丰富,操作简单,价格不断下降

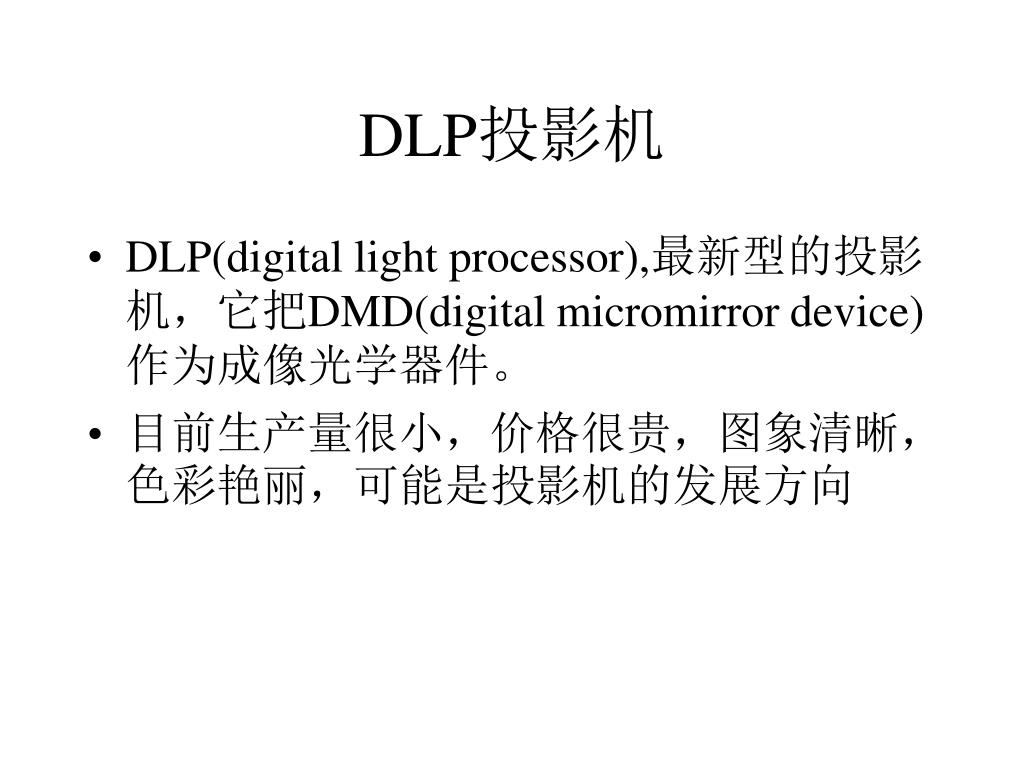

DLP售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台投影机

  • DLP(digital light processor),最新型的投影机,它把DMD(digital micromirror device)作为成像光学器件。

  • 目前生产量很小,价格很贵,图象清晰,色彩艳丽,可能是投影机的发展方向

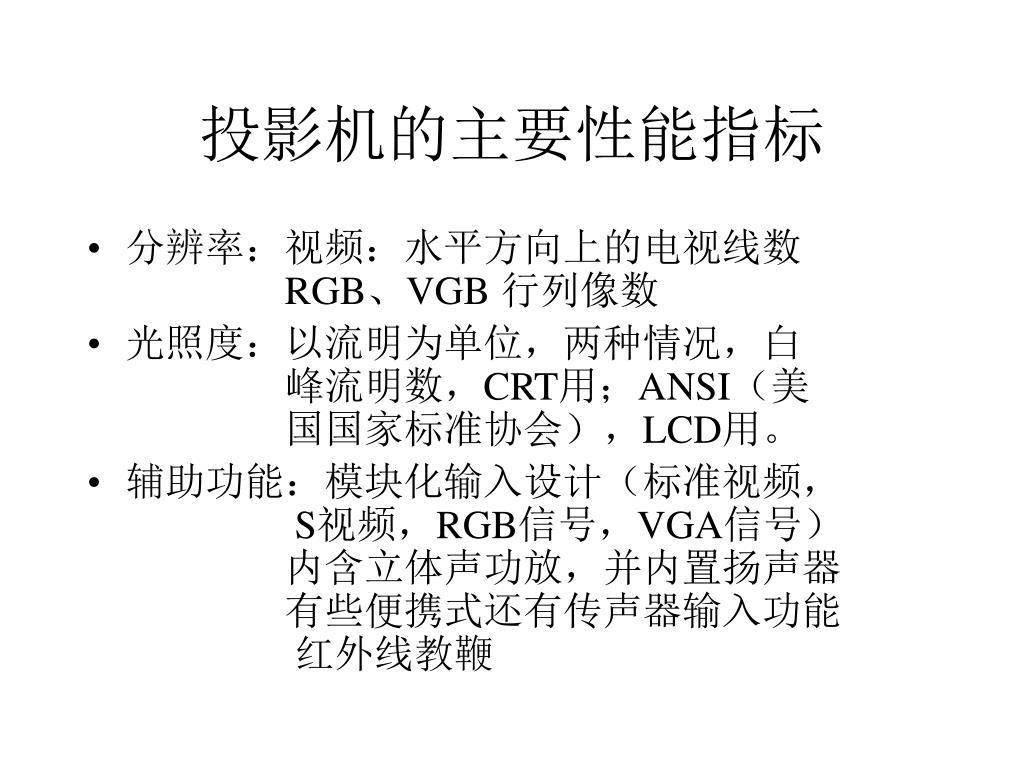

投影机的主要性能指标售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台

  • 分辨率:视频:水平方向上的电视线数RGB、VGB 行列像数

  • 光照度:以流明为单位,两种情况,白 峰流明数,CRT用;ANSI(美 国国家标准协会),LCD用。

  • 辅助功能:模块化输入设计(标准视频, S视频,RGB信号,VGA信号) 内含立体声功放,并内置扬声器 有些便携式还有传声器输入功能 红外线教鞭

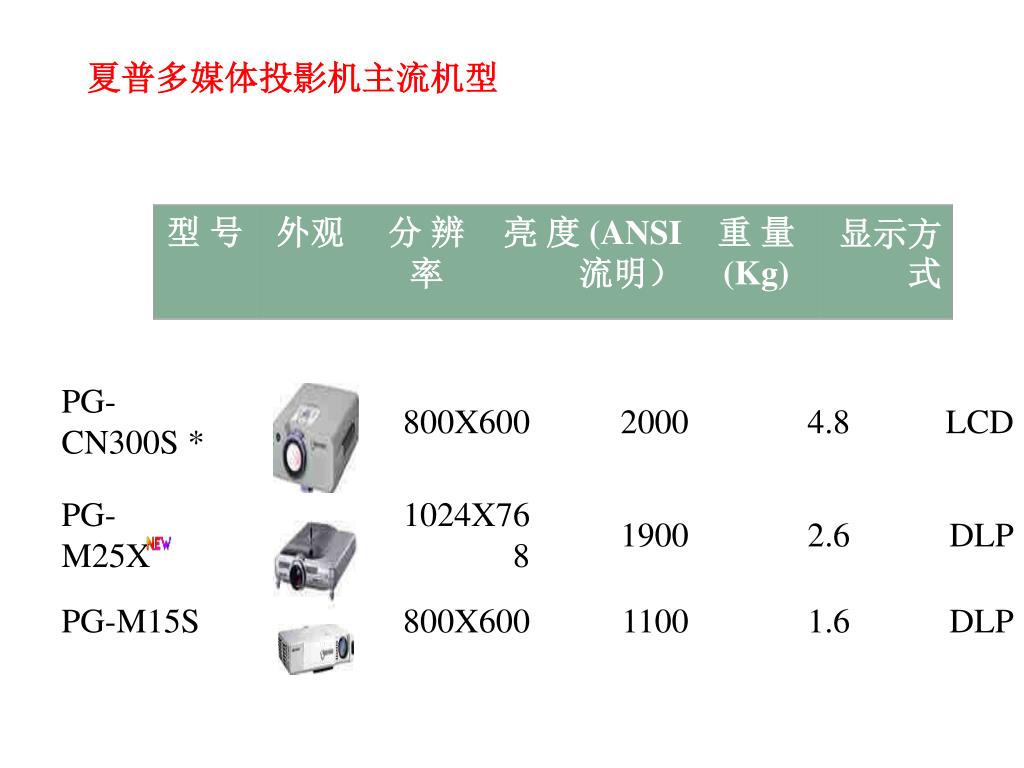

型 号售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台

PG-CN300S *

外观

分 辨 率

800X600

亮 度 (ANSI流明)

2000

重 量(Kg)

4.8

显示方式

LCD

PG-M25X

1024X768

1900

2.6

DLP

PG-M15S

800X600

 1100

1.6

DLP

夏普多媒体投影机主流机型

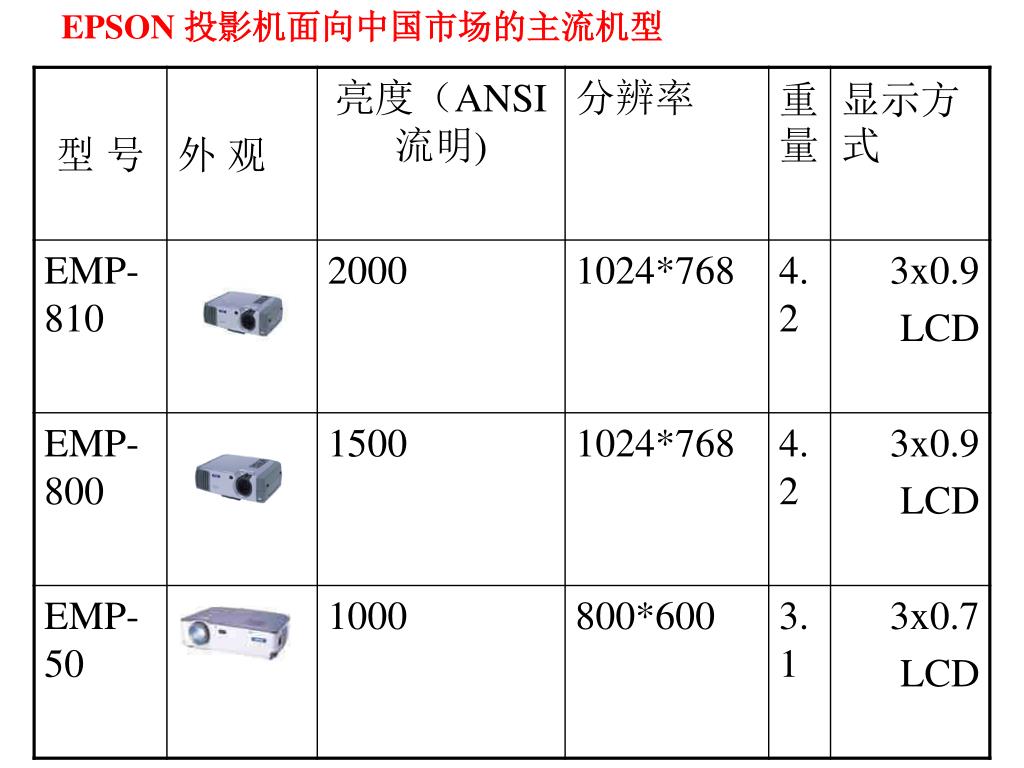

EPSON 售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台投影机面向中国市场的主流机型

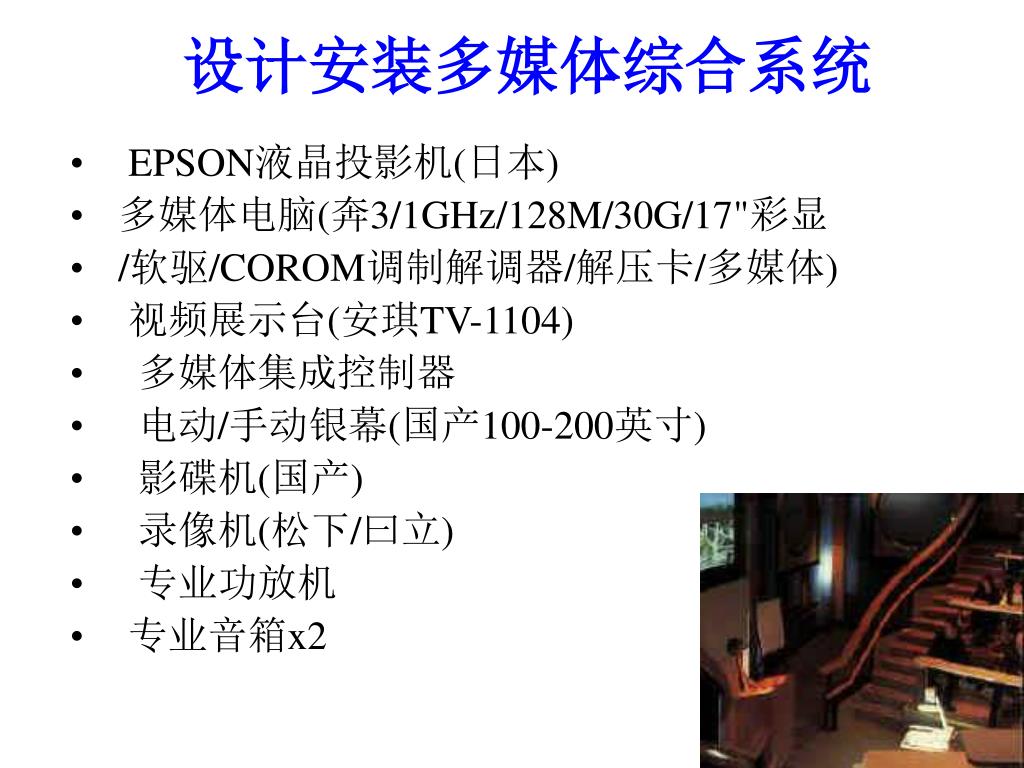

设计安装多媒体综合系统售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台

  •   EPSON液晶投影机(日本)

  • 多媒体电脑(奔3/1GHz/128M/30G/17"彩显

  • /软驱/COROM调制解调器/解压卡/多媒体)

  • 视频展示台(安琪TV-1104)

  • 多媒体集成控制器

  •    电动/手动银幕(国产100-200英寸)

  • 影碟机(国产)

  • 录像机(松下/曰立)

  • 专业功放机

  •   专业音箱x2

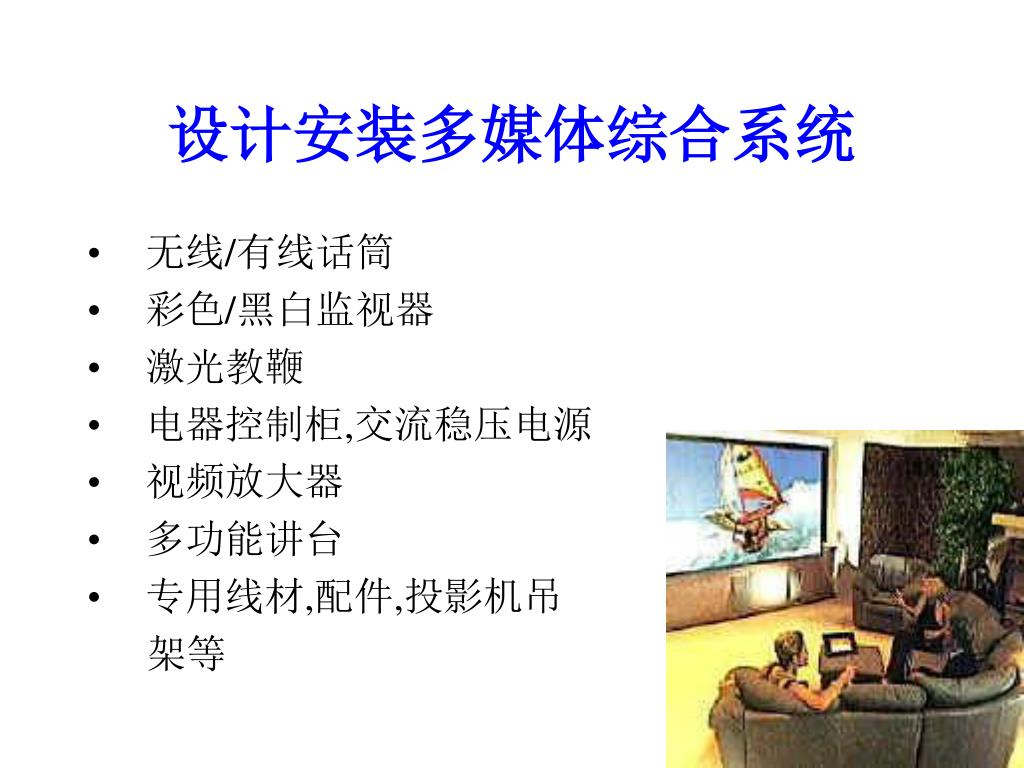

设计安装多媒体综合系统售后服务也应是用户非常看重的重要采购因素。目前,学校中视频展台设备与图像输出设备的主要配套模式是“视频展台

  • 无线/有线话筒

  •   彩色/黑白监视器

  •   激光教鞭

  •   电器控制柜,交流稳压电源

  •   视频放大器

  •   多功能讲台

  •   专用线材,配件,投影机吊

    架等
