  1. Geluidwering van gevels week 5 en 6

  2. Begrippen • Geluidzones: gebieden waarbinnen de wet geluidhinder van toepassing is. • Geluidgevoelige bestemmingen: • Woningen • Scholen • Gezondheidsinstellingen

  3. Geluidzones

  4. Grenswaarden wegverkeerslawaai in nieuwe situaties

  5. Etmaal intensiteit • Etmaalintensiteit mvt/24 uur • Verdeeld over 3 periodes: • Dagperiode 7-19 uur (12 uur) • Avondperiode 19-23 uur (4 uur) • Nachtperiode 23-7 uur (8 uur)

  6. Lden (day, evening, night) • Het niveau (Leq) van het invallende geluid op een (toekomstige) gevel in dB. • Lden wordt berekend uit: • De geluidsbelasting over de dagperiode - De geluidbelasting over de avondperiode vermeerderd met 5 dB - De geluidsbelasting over de nachtperiode vermeerderd met 10 dB • Ldenis het equivalente niveau over deze 3 perioden

  7. Het spectrum van wegverkeerslawaai

  8. Standaard correctiewaarden: Ci

  9. Eéngetalswaarde geluidisolatie (A-gewogen) geluidisolatie per element: RA = - 10 log [  10 (Ci-Ri)/10 ] Ri = geluidisolatie van het element in de oktaafband i Ci = correctiewaarde afhankelijk type geluid in de oktaafband i

  10. Eéngetalswaarde geluidisolatie Voorbeeld: dubbelglas : 4 - 12 - 6 mm Octaafband: 125 250 500 1000 2000 Ri [dB] 22 21 30 36 36 Ci [ dB] -14 -10 -6 -5 -7 RA =-10log[ 10-3,6 + 10-3,1 + 10-3,6 + 10-4,1 + 10-4,3] = 28,5 dB(A)

  11. Voorbeeld dakconstructies

  12. Geluidsisolatie van een gevelvlak De gemiddelde of resulterende geluids-isolatie van een gevelvlak (j) bestaande uit meerdere elementen(e):

  13. Geluidsisolatie van een gevelvlak • Hierin is: • ∑ = som over n gevelelementen • Se = oppervlak van element e • Sj = oppervlak van gevelvlak j • K = kierterm

  14. Kierterm-waarden(1)

  15. Kierterm-waarden(2)

  16. Kierterm-waarden(3)

  17. Kierterm-waarden voorbeeld Raam of deur met dubbele sponning en dubbele tochtprofielen

  18. suskasten Ventilatie-openingen hebben een desastreuze invloed op de geluidwering van een gevel. Er zijn ventilatieroosters ontwikkeld die geluid niet in een rechte lijn doorlaten en bovendien voor een groot deel absorberen. Deze geluid- werende ventilatieroosters worden SUS-kasten genoemd.

  19. suskasten

  20. Geluidwering van suskasten • De invloed van suskasten op het binnenniveau wordt bepaald door: - de lengte van de suskast. Deze is afhankelijk van de vereiste luchttoevoer en van de hoeveelheid lucht die een suskast per m’ doorlaat - de mate waarin de suskast geluid tegenhoudt Ventilatie-eisen: - deze zijn in blok 1 aan de orde geweest.

  21. Geluidwering van suskasten • Luchtdoorlatendheid: - deze wordt weergegeven in documentatie als de zgn. Qv-waarde in dm3/s per m’ • Geluidisolatie: - deze wordt weergegeven als de zgn. Dne,A-waarde of Dn10-waarde in dB

  22. Geluidwering van suskasten • Het op 10 m2 absorptie genormeerde niveau verschil: • Dn10A = Lz - Lo + 10 log [10/Ao] • Voor de berekening van RA,j dient met een fictief oppervlak van een suskast gewerkt te worden.

  23. Geluidwering van suskasten Dit oppervlak wordt berekend als: S fictief = benodigde lengte x 10 m Voor de suskast geldt nu:

  24. Voorbeeld berekening suskast • De vereiste ventilatiecapaciteit van een verblijfs­ruimte is 9 dm3/s. Het gevelopper-vlak is 7,5 m² • Er wordt een DUCO Stylista Corto 13 suskast toegepast. • Volgens opgave van de fabrikant gelden de volgende waarden: - Qv = 13,1 dm3/s per m1 - Dne,A voor wegverkeer is 38,8 dB(A)

  25. Voorbeeld berekening suskast • De benodigde lengte is dan: 9/13,1 = 0,69 m > 0,70 m • De invloed van de suskast op de geluidisolatie van de gevel is dan:

  26. Toelichting begrip geluidwering De geluidwering van de gevel is: Linvallend – Lbinnen Hierbij speelt het volgende een rol: - de oppervlakte van de gevel (S) - de absorptie binnen (A) - de overgang van het vrije veld (buiten) naar een diffuus geluidveld (binnen) - de hoek van inval - de gevelstructuur

  27. Geluidwering: GA [dB] • hierin is: - V = het volume van de binnenruimte (verblijfruimte) • T0 = de referentienagalmtijd ( bij woningen 0,5 sec.) • Cg,j = de gevelstructuurterm van vlak j (dict. blz. 30)

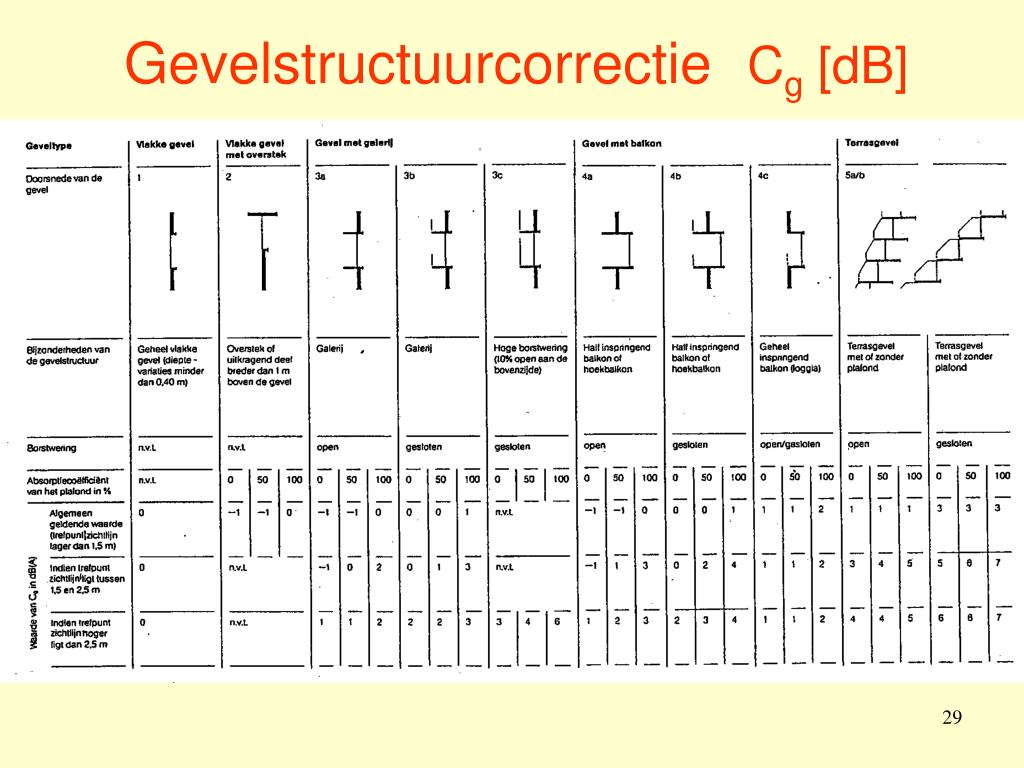

  28. GevelstructuurcorrectieCg [dB]

  29. Correctie geluidverdeling CL B 0 65 dB(A) 3

  30. Correctie geluidverdeling CL  = 0 tot 15° : C L,2 = 3  = 15 tot 30° : C L,2 = 5  = 30 tot 45° : C L,2 = 8  = 45° of meer : C L,2 = 10  -2- Cl,1=0 -1- BRON referentievlak

  31. Correctie geluidverdeling CL G a,1 = 28 ; G a,2 = 40 L bi,1 = 65-28 = 37 L bi,2 = 62-40 = 22 B 65 1 62 2 L bi,vr = ?

  32. Eisen Bouwbesluit In het Bouwbesluit staan eisen t.a.v. karakteristieke binnenniveaus en t.a.v. de . Karakteristieke geluidwering van een gevel. Er gelden eisen t.a.v.het karakteristieke binnenniveau van: • verblijfsruimten • verblijfsgebieden

  33. Geluidwering: GA en GA;k Lid 1. • Een uitwendige scheidingsconstructie van een gebruiksfunctie die gevoelig is voor industrie-, weg- of spoorweglawaai, die de scheiding vormt tussen een verblijfsgebied en de buitenlucht, heeft een volgens NEN 5077 bepaalde karakteristieke geluidwering, die niet kleiner is dan het verschil tussen de volgens de Wet geluidhinder geldende ten hoogste toelaatbare geluidsbelasting van die scheidingsconstructie en de grenswaarde voor de geluidsbelasting in het verblijfsgebied als aangegeven in tabel 3.1, met een minimum van 20 dB(A).

  34. verblijfsruimte • Lid 6. Een scheidingsconstructie als bedoeld in het eerste en het derde tot en met vijfde lid van een verblijfsruimte heeft een volgens NEN 5077 bepaalde karakteristieke geluidwering die maximaal 2 dB(A) lager ligt dan de karakteristieke geluidwering als bedoeld in het eerste en het derde tot en met vijfde lid, van het verblijfsgebied waarin die verblijfsruimte ligt.

  35. Karakteristiek binnenniveau Lk;vg voor woningen < 35 dB(A) of < 33 dB Lk;vr voor woningen < 37 dB(A) of < 35 dB

  36. Karakteristieke geluidwering: GA;k (1) Voor verblijfsgebieden: GA;k > B – 35 dB(A), waarin B = geluidsbelasting, B is Lden ( in dB ) + 2 [dB(A)] Tevens geldt:GA;k > 20 dB(A)

  37. Karakteristieke geluidwering: (2) Voor verblijfsruimten GA;k > B – 37 dB(A), Tevens geldt:GA;k > 18 dB(A)

  38. Het binnenniveau (1) Om te voldoen aan de eisen van het Bouwbesluit kunnen berekeningen op meerdere manieren worden uitgevoerd: De berekeningen worden uitgebreider, naarmate er meer geluidbelaste gevelvlakken zijn.

  39. Het binnenniveau (2) Meestal kan de berekening het beste alsvolgt worden uitgevoerd: • Bereken het binnenniveau (Lbinnen) • Bereken het karakteristieke binnenniveau = Lbi;k = Lbi + 10log [V/(6*T0*S)] - Deze berekening moeten zowel voor de verblijfsruimten als –gebieden worden uitgevoerd.

  40. Het binnenniveau (3) Een goede berekeningsaanpak is methode C ( vlgs dictaat 72) Volgens deze methode worden de volgende stappen achtereenvolgens verricht: • 1 bereken de RA-waarde van het gevelvlak (RA,j) • 2 bereken de geluidwering van het gevelvlak (GA,j) • 3 bereken het binnenniveau als gevolg van het doorgelaten geluid door het gevelvlak L binnen = L invallend - GA,j

  41. Methode C (vervolg 1) • 4 voor verblijfsruimten geldt bij meerdere geluidbelaste gevelvlakken: • Bereken vervolgens de karakteristieke waarde: L;k,vr = L binnen;totaal + 10 log [V/(6.T0.S)] waarin S = S1 + S2 + …. enz.

  42. Methode C (vervolg 2) • 5 voor verblijfsgebieden geldt bij meerdere geluidbelaste gevelvlakken: Vervolgens : L;k,vg = L vg + 10 log [V/(6.T0.S)] waarin: V = V totaal = V1 + V2 + … enz. S = het totale oppervlak aan geluidbelaste vlakken van het verblijfsgebied

  43. 1 geluidbelast gevelvlak Voor verblijfsruimten met 1 geluidbelast gevel- vlak kan uit onderstaande mogelijkheden worden gekozen: • (1) L;k,vr = B - GA;k • (2) L;k,vr = L binnen + 10 log [V/(6.T0.S)] , waarin Lbinnen = B - GA • (3) L;k,vr = B - RA + 3 + Cg deze methode is de eenvoudigste

  44. voorbeeld

  45. voorbeeld Bereken de karakteristieke niveaus van : • Ruimte VR1 • Ruimte VR2 • Verblijfsgebied VR1 + Vr2
