  1. Réunion Clean Tuesday INNOVERT Le 2 Février 010

  2. Notre métier • Concevoir des solutions pour le chauffage , le rafraîchissement ,la production d’eau chaude sanitaire visant à l’Indépendance Energétique , économiques à l’investissement , faciles à mettre en œuvre et sans entretien

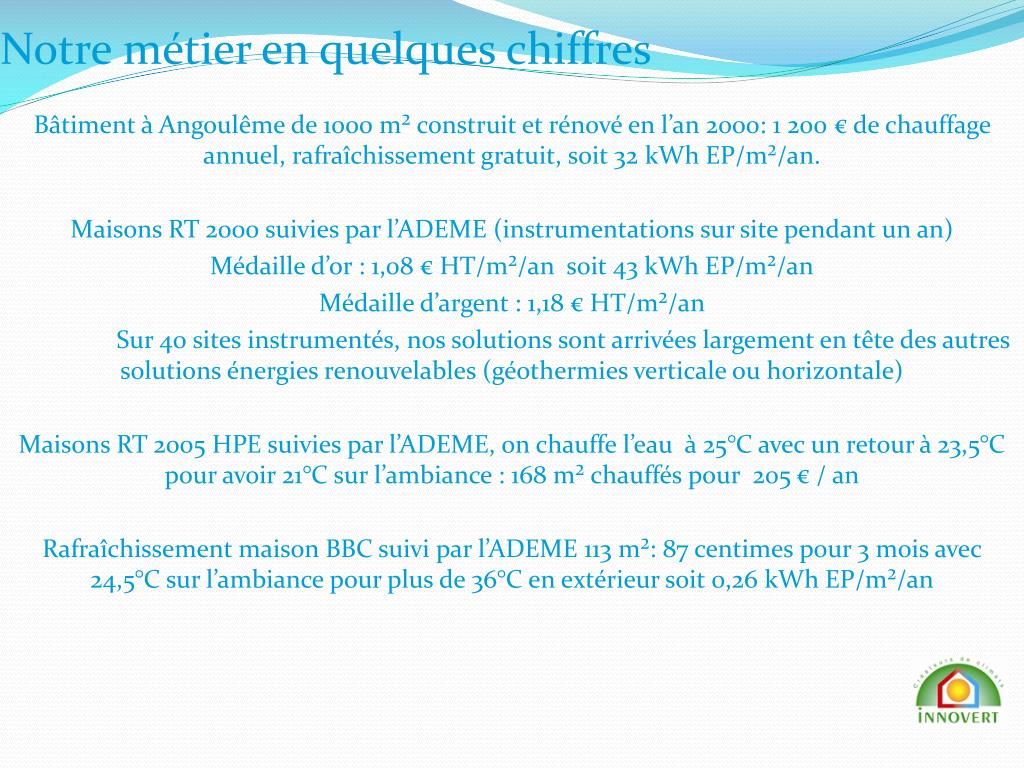

  3. Notre métier en quelques chiffres Bâtiment à Angoulême de 1000 m² construit et rénové en l’an 2000: 1 200 € de chauffage annuel, rafraîchissement gratuit, soit 32 kWh EP/m²/an. Maisons RT 2000 suivies par l’ADEME (instrumentations sur site pendant un an) Médaille d’or : 1,08 € HT/m²/an soit 43 kWh EP/m²/an Médaille d’argent : 1,18 € HT/m²/an Sur 40 sites instrumentés, nos solutions sont arrivées largement en tête des autres solutions énergies renouvelables (géothermies verticale ou horizontale) Maisons RT 2005 HPE suivies par l’ADEME, on chauffe l’eau à 25°C avec un retour à 23,5°C pour avoir 21°C sur l’ambiance : 168 m² chauffés pour 205 € / an Rafraîchissement maison BBC suivi par l’ADEME 113 m²: 87 centimes pour 3 mois avec 24,5°C sur l’ambiance pour plus de 36°C en extérieur soit 0,26 kWh EP/m²/an

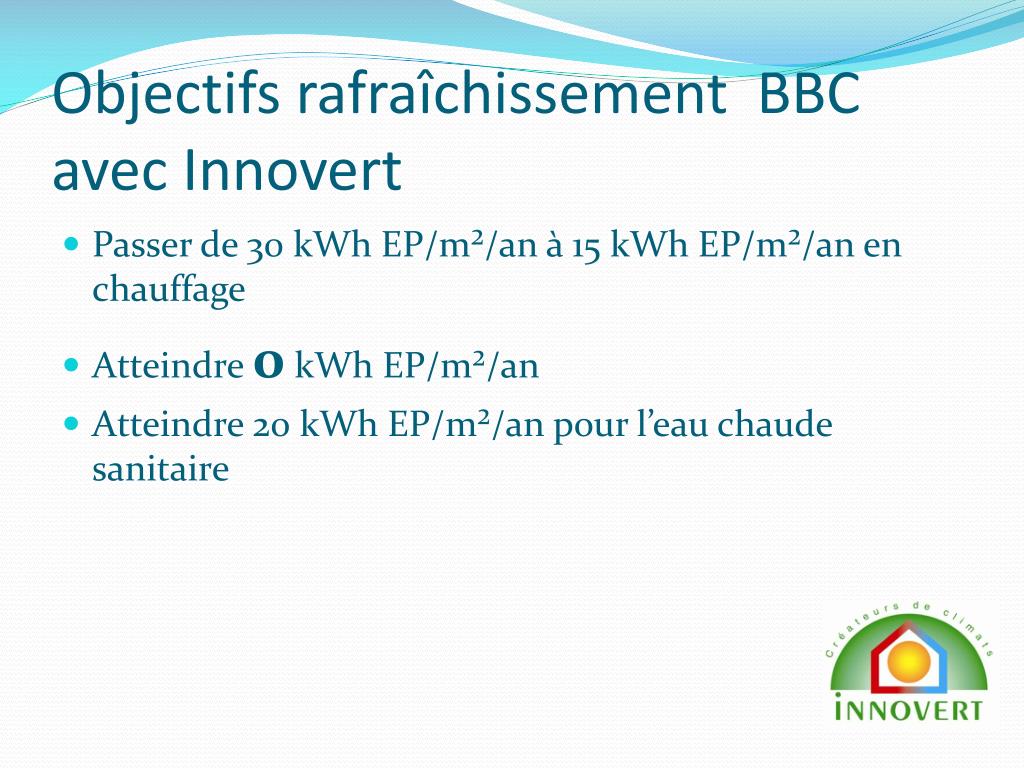

  4. Objectifs rafraîchissement BBC avec Innovert • Passer de 30 kWh EP/m²/an à 15 kWh EP/m²/an en chauffage • Atteindre 0 kWh EP/m²/an • Atteindre 20 kWh EP/m²/an pour l’eau chaude sanitaire

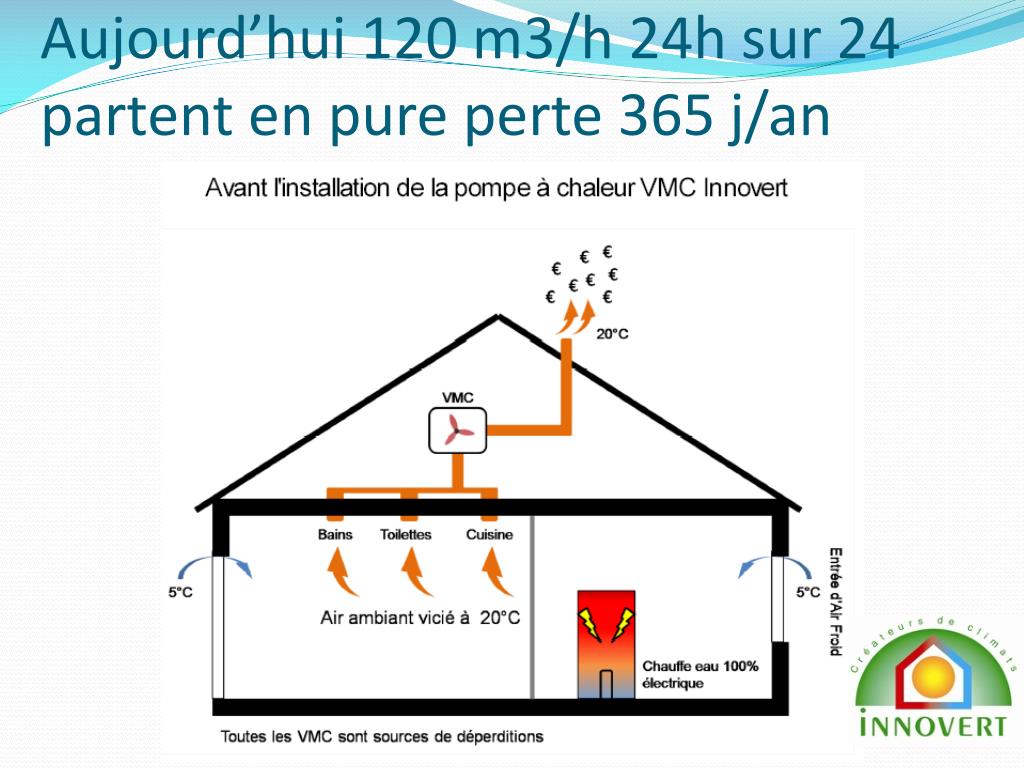

  5. Aujourd’hui 120 m3/h 24h sur 24 partent en pure perte 365 j/an

  6. Demain on recycle ces 120 m3/h et on produit de l’eau chaude sanitaire

  7. Objectifs rafraîchissement BBC avec Innovert • Passer de 30 kWh EP/m²/an à 15 kWh EP/m²/an en chauffage • Atteindre 0 kWh EP/m²/an

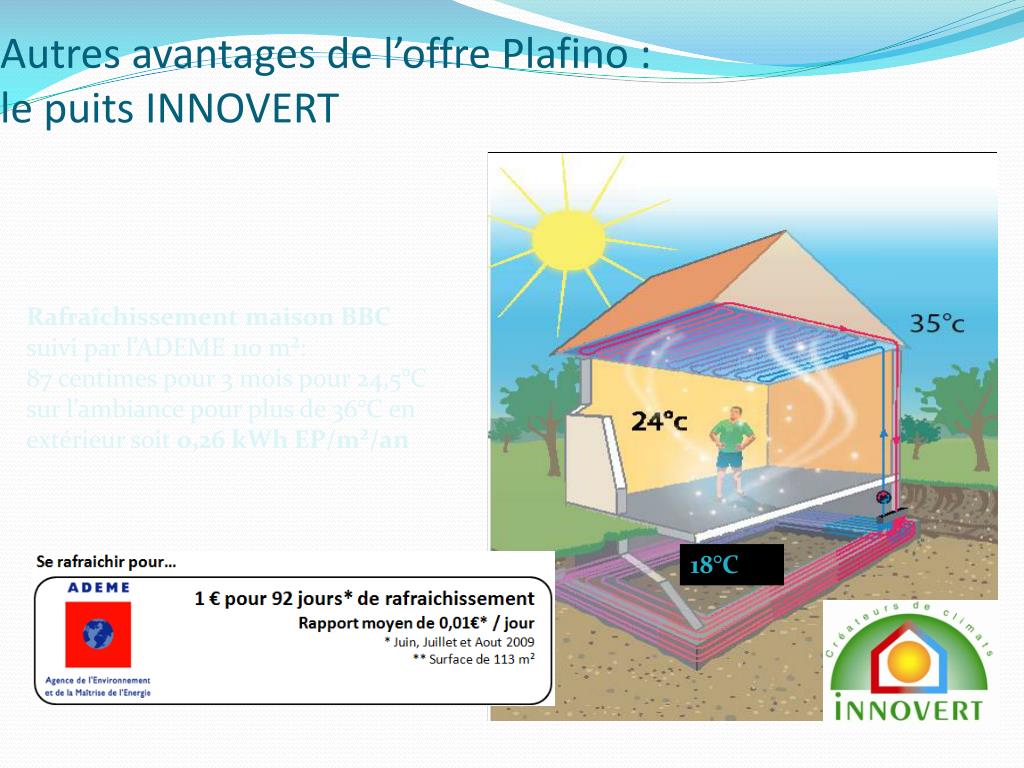

  8. Autres avantages de l’offre Plafino : le puits INNOVERT Rafraîchissementmaison BBC suivi par l’ADEME 110 m²: 87 centimes pour 3 mois pour 24,5°C sur l’ambiance pour plus de 36°C en extérieur soit 0,26 kWh EP/m²/an 18°C

  9. Puits INNOVERT – Rafraîchissement passif – Consommation Août 2 009 : 4,76 kWh EF soit 0,42 € TTCPlage de confort souhaitée : entre 24°C à 25°C Température extérieure : jusqu’à 36,4°C Le puits INNOVERT ou géo fondations fonctionne avec un plafond chauffant rafraîchissant

  10. La pose des agrafes : - Un à deux clous avec rondelle suivant le type de terrain pour assurer le maintient de l’agrafe au fond de la tranchée. - Ecartées d’un mètre

  11. La pose du tube : - Clipsé sur les agrafes - 12 Tubes par agrafe

  12. Pose des longrines : - Sans problèmes si les agrafes ont bien été alignées - On peut toujours circuler entre les ferrailles, quitte à marcher sur les tubes. Deux points de fixation du tube par agrafes : - Le tube se clipse facilement et tient bien en place. - La pose est propre, les tubes bien droits

  13. Pose des tubes sur armature

  14. Le plafond : un émetteur qui ne s’use que si l’on s’en sert !!! Montée en température de maison Déclenchement du puits

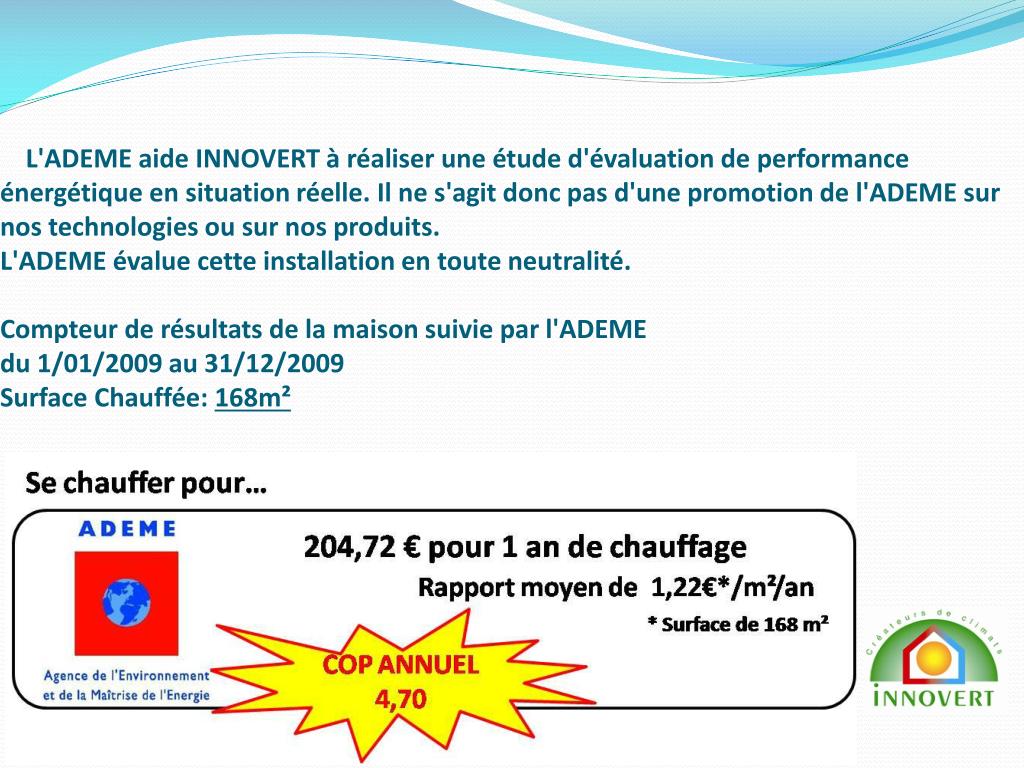

  15. L'ADEME aide INNOVERT à réaliser une étude d'évaluation de performance énergétique en situation réelle. Il ne s'agit donc pas d'une promotion de l'ADEME sur nos technologies ou sur nos produits.L'ADEME évalue cette installation en toute neutralité.Compteur de résultats de la maison suivie par l'ADEMEdu 1/01/2009 au 31/12/2009Surface Chauffée: 168m²

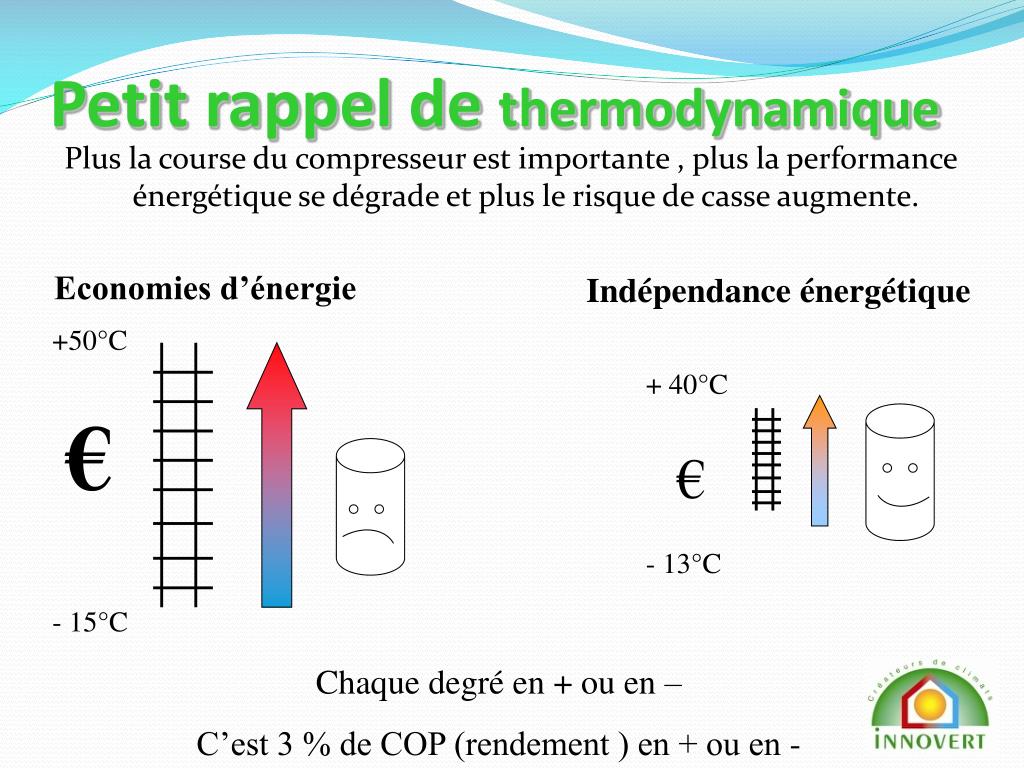

  16. Petit rappel de thermodynamique Plus la course du compresseur est importante , plus la performance énergétique se dégrade et plus le risque de casse augmente. Economies d’énergie Indépendance énergétique +50°C + 40°C € € - 13°C - 15°C Chaque degré en + ou en – C’est 3 % de COP (rendement ) en + ou en -

  17. Les derniers développement produit

  18. Objectif BBC • 15 kWh EP/m²/an en chauffage soit 0,6 €/m²/an • La Très Basse Température a atteint ses limites mais on garde le principe • On rajoute de la réactivité à l’émetteur de chaleur .

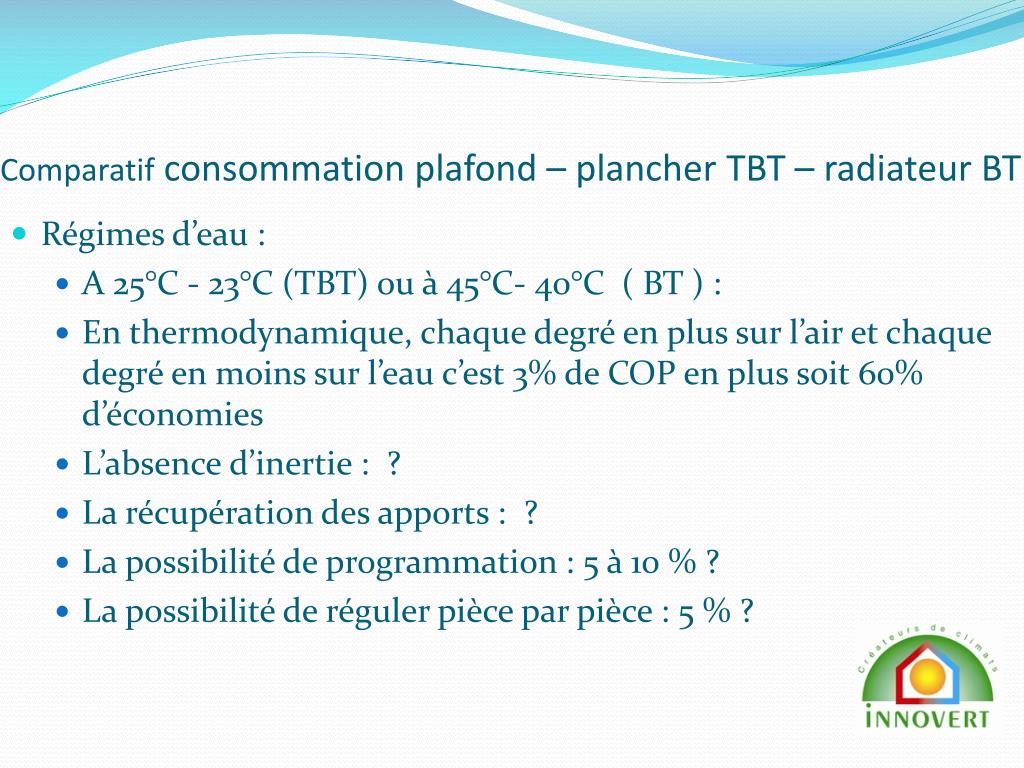

  19. Comparatif consommation plafond – plancher TBT – radiateur BT • Régimes d’eau : • A 25°C - 23°C (TBT) ou à 45°C- 40°C ( BT ) : • En thermodynamique, chaque degré en plus sur l’air et chaque degré en moins sur l’eau c’est 3% de COP en plus soit 60% d’économies • L’absence d’inertie : ? • La récupération des apports : ? • La possibilité de programmation : 5 à 10 % ? • La possibilité de réguler pièce par pièce : 5 % ?

  20. Les avantages du plafond • 100% de rayonnement: Pour une sensation de confort identique, le chauffage par rayonnement nécessite 2°C de moins que le chauffage par convection, soit 14% d’économie d’énergie. • Plus efficace qu’un chauffage par le sol car totalité de la surface émettrice disponible (tapis, meubles = blocage de l’échange thermique). • Suppression des phénomènes inertiels: respect du point de consigne et réactivité immédiate. • Montée en température rapide des locaux • Excellente intégration des apports thermiques gratuits • Possibilité de créer des zones à programmation différente • Plus grande efficacité en froid

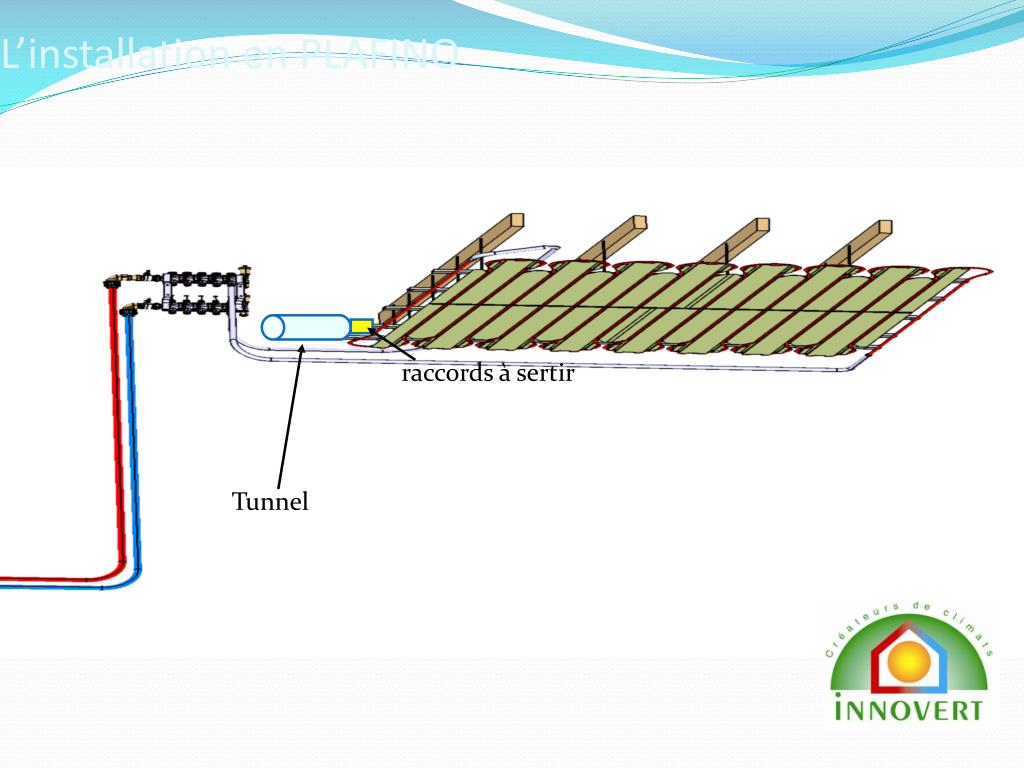

  21. L’installation en PLAFINO raccords à sertir Tunnel

  22. Réhabilitation avec murs chauffants

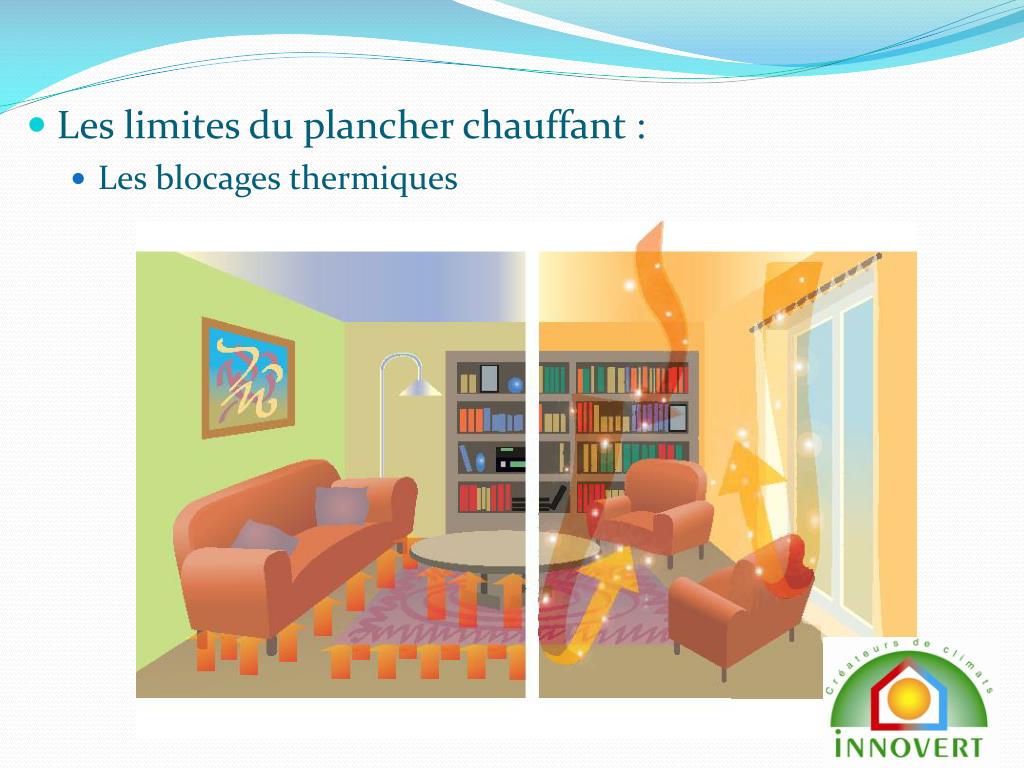

  23. Les limites du plancher chauffant : • Les blocages thermiques

  24. Les limites du plancher chauffant : • L’inertie

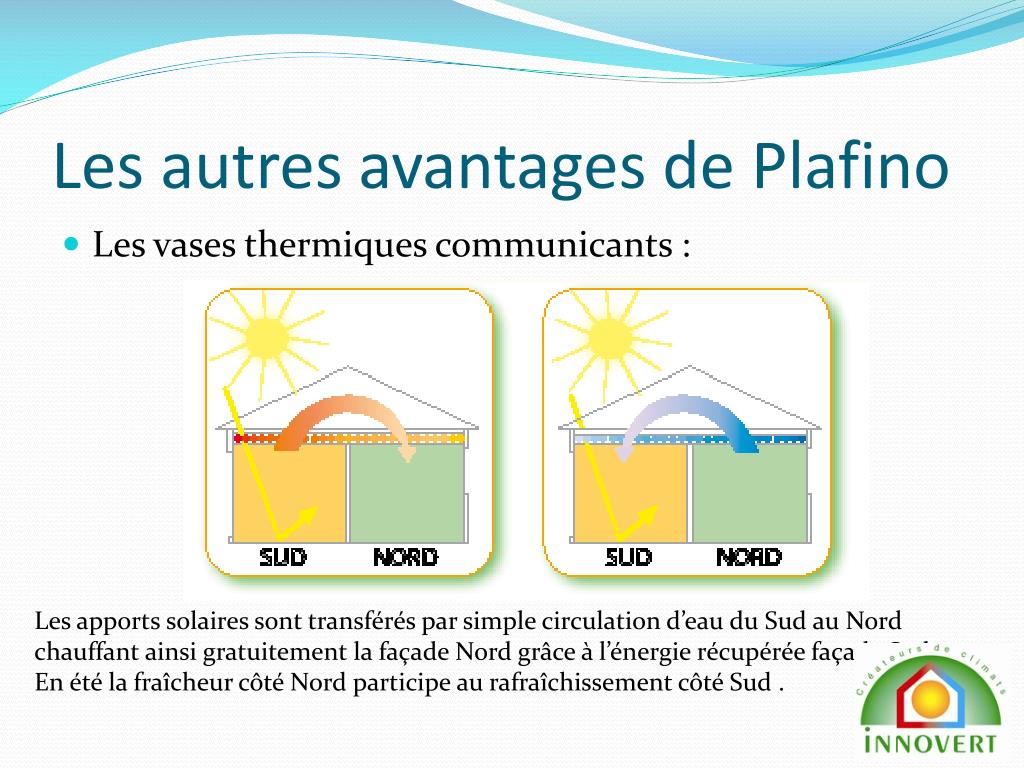

  25. Les autres avantages de Plafino • Les vases thermiques communicants : Les apports solaires sont transférés par simple circulation d’eau du Sud au Nord chauffant ainsi gratuitement la façade Nord grâce à l’énergie récupérée façade Sud. En été la fraîcheur côté Nord participe au rafraîchissement côté Sud .

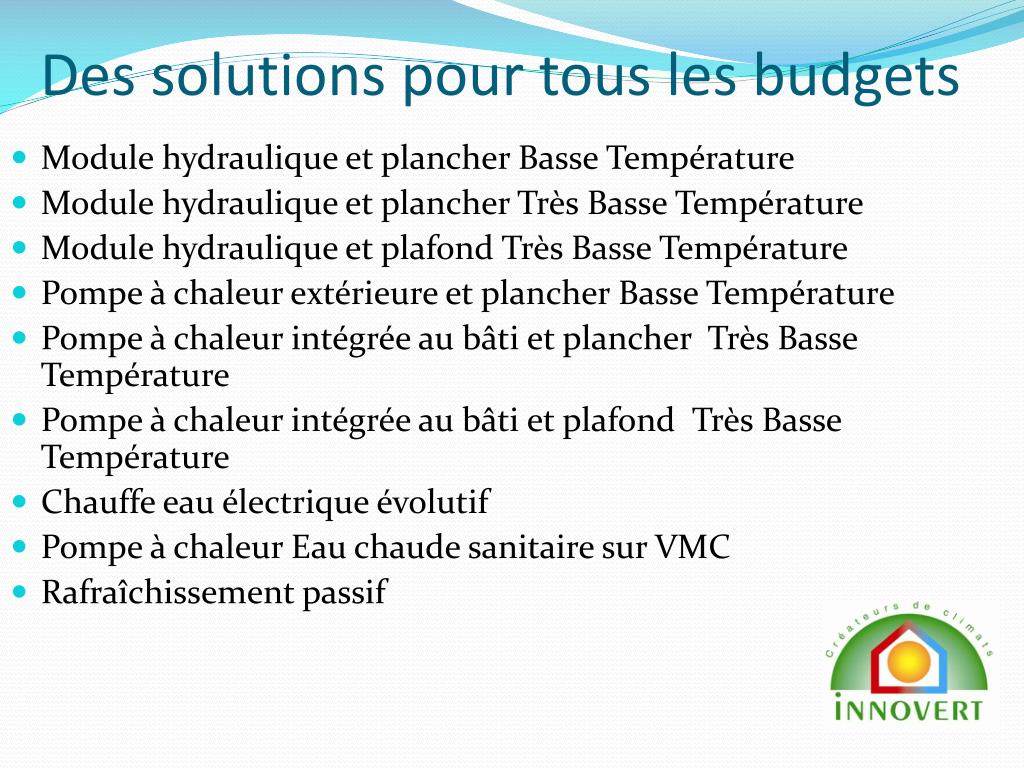

  26. Des solutions pour tous les budgets • Module hydraulique et plancher Basse Température • Module hydraulique et plancher Très Basse Température • Module hydraulique et plafond Très Basse Température • Pompe à chaleur extérieure et plancher Basse Température • Pompe à chaleur intégrée au bâti et plancher Très Basse Température • Pompe à chaleur intégrée au bâti et plafond Très Basse Température • Chauffe eau électrique évolutif • Pompe à chaleur Eau chaude sanitaire sur VMC • Rafraîchissement passif

  27. L’équipe INNOVERT pour toutes les situations • Agence à La Rochelle de poseurs salariés d’INNOVERT • Agence sur La Roche sur Yon en 2010 • Xavier Mounier : Chef des Ventes et Vendée : 06 86 76 56 51 • François Fougère : Délégué 17 et 16 : 06 77 07 08 80 • Tristan Tribout : Responsable du BE – Exécution des plans , réservations : 05 45 37 38 39 • Frédéric Charles : Responsable des chantiers : 06 30 30 55 99
