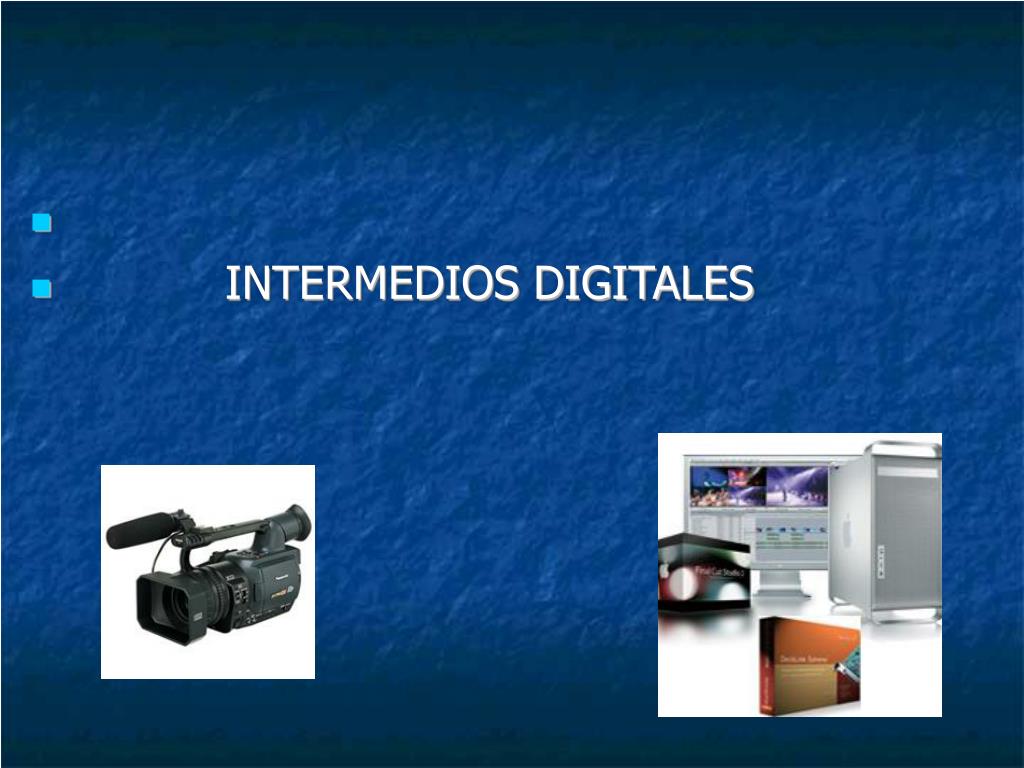

  1. INTERMEDIOS DIGITALES

  2. Contenido: 1 Conceptos generales 1.1 Intermedio digitales 1.2 Formatos de video 1.3 Conexiones 1.4 Codec de captura 1.5 Plataformas para edición de video 2 Arquitectura en Mac: 2.1 Mac Pro Intel 2.2 Final Cut Studio 2 2.3 Premiere Pro CS3 en Mac 2.4 After Effects CS3 2.5 Black Magic SD y HD 2.6 AJA KONA 2.7 Conversores bidireccionales externos. 2.8 Discos duros externos 3 Arquitectura en PC 3.1 Matrox RTX 2 y RTX2 SD : Premiere Pro CS3 3.2 Avid Xpress Pro HD

  3. 1. CONCEPTOS GENERALES

  4. 1.1 INTERMEDIOS DIGITALES

  5. 35 mm

  6. VIDEO ANALOGO

  7. VIDEO DIGITAL

  8. PROCESO TRADICIONAL

  9. INTERMEDIO DIGITAL

  10. INTERMEDIO DIGITAL = ID

  11. PASOS ID • RODAJE • ESCANEADO • CONFORMADO (EDL)‏ • ETALONAJE • TRANSFER (Kinescopado, printeado, filmado)‏

  12. ESCÁNER • 1 frame a 2k cada dos segundos • 1 frame a 4k cada cuatro segundos Formatos : Cineon (*.CIN) y DPX (*.DPX)‏

  13. 2K y 4K • 1K = 1024 pixels • 2K = 2048 X 1556 1 FRAME = 12 MB • 4K = 4096 X 3122 4:4:4 • 35 mm = 6 K

  14. ETALONAJE

  15. 1.2 FORMATOS

  16. FORMATOS CONSUMER Flujo Muestra Uso • SVHS • VHS • Digital 8 25 Mb/s 4:1:1 • Mini DV 25 Mb/s 4.1:1 • HDV 25 Mb/s 4:2:0 • PROSUMER • Betacam SP 4:2.2 • Betacam SX 18 Mb/s 4:2:2 • DV 25 Mb/s 4.1:1 • DV Cam 25 Mb/s 4:1:1 Periodismo • D7 o DVC Pro 25 Mb/s 4:1:1

  17. FORMATOS BROADCAST Flujo Muestra Uso • DVC PRO 50 50 Mb/s 4:2:2 • MPEG-IMX 50 Mb/s 4:2:2 Produc. de alta calidad • D9 (Digital-S) 50 Mb/s 4:2:2 • D2 94 Mb/s 4Fsc • D3 94 Mb/s 4Fsc Grandes productoras • Betacam Digital 95 Mb/s 4:2:2 HD • DVCPRO-HD 100 Mb/s 4:2:2 Televisión en alta definición • D9-HD 100 Mb/s 4:2:2 Cine • HDCAM 140 Mb/s 4:1:1 Cine • D1 172 Mb/s 4:2:2 Publicidad • HD-D5 270 Mb/s 4:2:2 Cine • D6 995 Mb/s 4:2:2 Almacenamiento

  18. 1.3 CONEXIONES

  19. CONEXIONES VIDEO • Compuesto o RCA ( YC )‏ • S video (Y - C) • Componente (YUV)‏ • Firewire, iLink o IEEE1394 400 mb/s • Firewire 2.0 800 mb/s • SDI Sin compresión • U.S.B Periféricos

  20. CONEXIONES AUDIO • Compuesto o RCA (sin balancear)‏ • XLR (conector Canon – audio balanceado)‏ • SPDIF (conexión óptica)‏

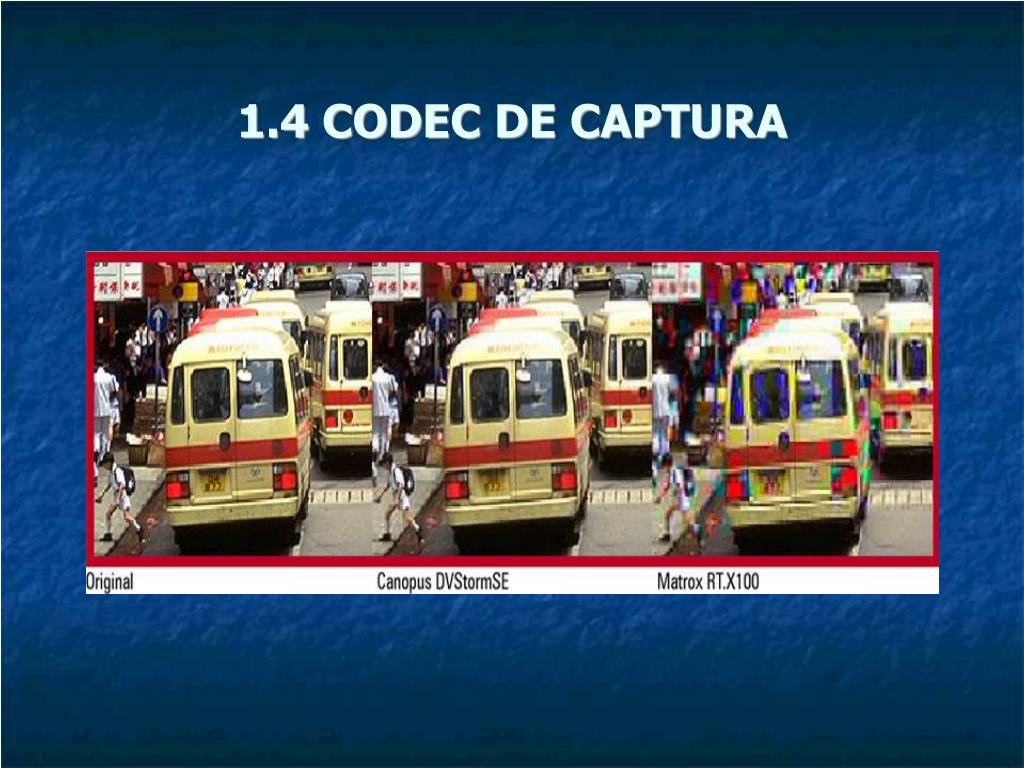

  21. 1.4 CODEC DE CAPTURA

  22. 1.5 PLATAFORMAS PARA EDICIÓN • MAC • PC • SILICON GRAPHICS

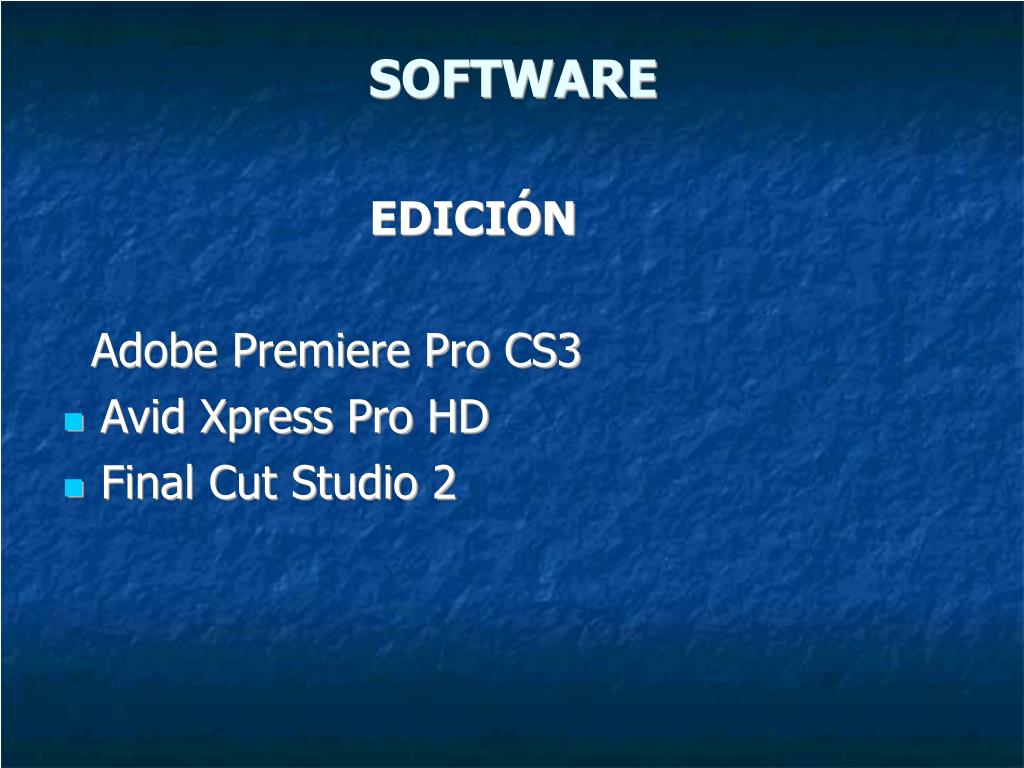

  23. SOFTWARE EDICIÓN Adobe Premiere Pro CS3 • Avid Xpress Pro HD • Final Cut Studio 2

  24. 2. ARQUITECTURA EN MAC

  25. 2.1 MAC PRO INTEL

  26. Interior de una Mac Pro

  27. 2.2 FINAL CUT STUDIO 2

  28. 2.3 PREMIERE PRO CS3

  29. Requisitos Premiere Pro CS3 • Procesador Intel® multinúcleo • Mac OS X v.10.4.9 • 1 GB de RAM para DV; 2 GB de RAM para HDV y HD • 10 GB de espacio disponible en el disco duro • Disco duro de 7.200 RPM destinado a la edición de DV y HDV; (RAID 0) para HD • Resolución de monitor de 1.280 x 960 con tarjeta de vídeo de 32 bits • Tarjeta de sonido compatible con Core Audio. • Unidad de DVD-ROM • Grabadora de Blu-ray necesaria para la creación de discos Blu-ray • Unidad SuperDrive para la grabación de DVD • QuickTime 7 necesario para utilizar las funciones de QuickTime • Es necesaria una conexión a Internet o telefónica para activar el producto

  30. Gráficas compatibles con Premiere Pro CS 3 en Mac • ATIx1900 PCI-ExpressFull SupportMac only • NVIDIA Quadro FX 4500 PCI-ExpressFull SupportMac only • NVIDIA GeForce 7300 PCI-Express

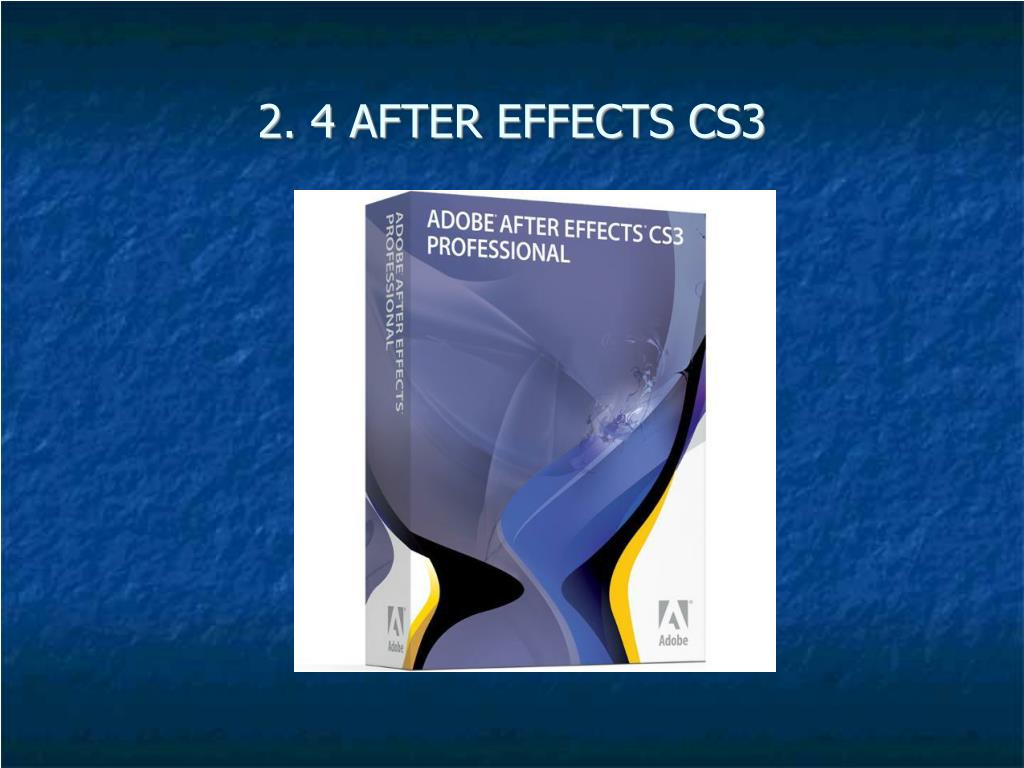

  31. 2. 4 AFTER EFFECTS CS3

  32. 2.5 BLACK MAGIC HD Y SD

  33. Conversor externo

  34. 2.6 AJA KONA 3

  35. 2.7 CONVERSORES BIDIRECCIONALES EXTERNOS • CANOPUS ADVC110

  36. 2.8 DISCO DUROS EXTERNOS G-TECH WESTERN DIGITAL

  37. 3. ARQUITECTURA EN PC

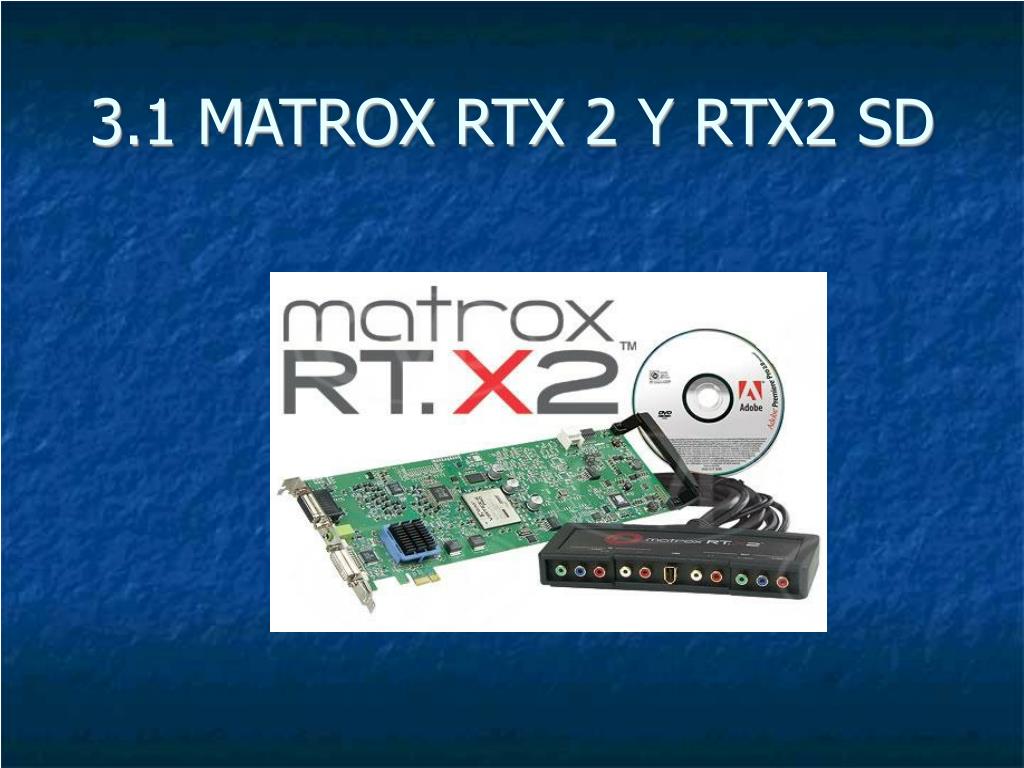

  38. 3.1 MATROX RTX 2 Y RTX2 SD

  39. MAINBOARD • Intel D975 XBX2 • Intel D965LT • Intel DG33FB • TARJETA DE VIDEO • ATI Radeon X1950 PRO

  40. Mainboard

  41. Procesador

  42. Procesador

  43. Ram

  44. Tarjeta de video

  45. 3.2 AVID XPRESS PRO HD
