Presentation Transcript


Wicom

Высоконадежная архитектура (ВНА) Wicom


Wicom

Необходимость ВНА

  • Цель применения ВНА – минимизация незапланированного простоя системы.

  • ВНА увеличивает отказоустойчивость системы с 99.9% до 99.999%

    • При круглосуточной непрерывной работе это означает, что длительность перебоев сокращается с 520 минут (8 часов) до 5 минут за год.

  • В среде ASP ВНА является абсолютной необходимостью.

    • Чем больше клиентов, тем выше требования к надежности

    • ВНА повышает возможности многопользовательских решений, изолируя среды потребителей услуг и обеспечивая одновременное совместное пользование серверными мощностями


Wicom1

Базовые принципы ВНА Wicom

  • Полностью автоматическое восстановление любого компонента системы после критических сбоев

    • Вмешательство человека не требуется

  • Резервирование по схеме 1:1 или M:N для оптимального использования оборудования

    • Система масштабируется в точном соответствии с текущими потребностями, например, 3 сервера для обслуживания нагрузки на контакт-центр (M=3 Основных Сервера)

    • Для резервирования добавим один (1) дублирующий сервер (N=1 Дублирующий Сервер)

    • Резервирование системы составит 3:1

  • Дублирующие серверы могут конфигурироваться для резервирования любого компонента системы


Wicom2

БД 2

БД 1

ВС 1

ВС 2

ИС 2

ИС 1

Основной сервер 1 (ОС1)

CEM БД

CEM БД

CEM

CEM

WC

WC

КВНА 2

КВНА 1

CD

CD

IP address

IP address

CPM БД

CPM БД

HB

HB

File storage

File storage

HGK

HGK

File storage

File storage

IP address

IP address

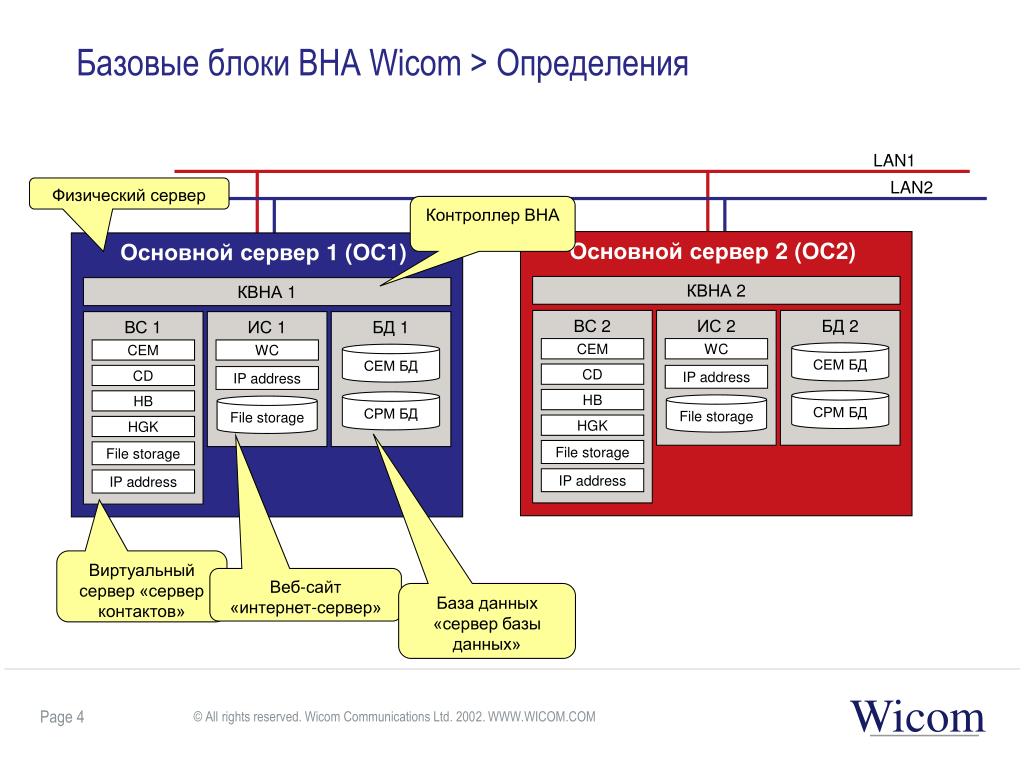

Базовые блоки ВНА Wicom > Определения

LAN1

LAN2

Физический сервер

Контроллер ВНА

Основной сервер 2 (ОС2)

Виртуальный сервер «сервер контактов»

Веб-сайт

«интернет-сервер»

База данных

«сервер базы данных»


Wicom 1 3

Базовые блоки ВНА Wicom > ВНА на практике часть 1 из 3

LAN1

LAN2

Основной Сервер 1 (ОС1)

Основной Сервер 2 (ОС2)

КВНА 1

КВНА 2

ВС 1

ИС 1

БД 1

ВС 2

ИС 2

БД 2

CEM

WC

CEM

WC

CEM БД

CEM БД

CD

CD

IP address

IP address

HB

HB

CPM БД

CPM БД

File storage

File storage

HGK

HGK

File storage

File storage

IP address

IP address

ВС1 активен.

ИС1 неактивен.

БД1 неактивен.

КВНА1 осуществляет синхронизацию.

ВС2 неактивен.

ИС2 активен.

БД2 активен.

КВНА2 осуществляет синхронизацию.


Wicom 2 3

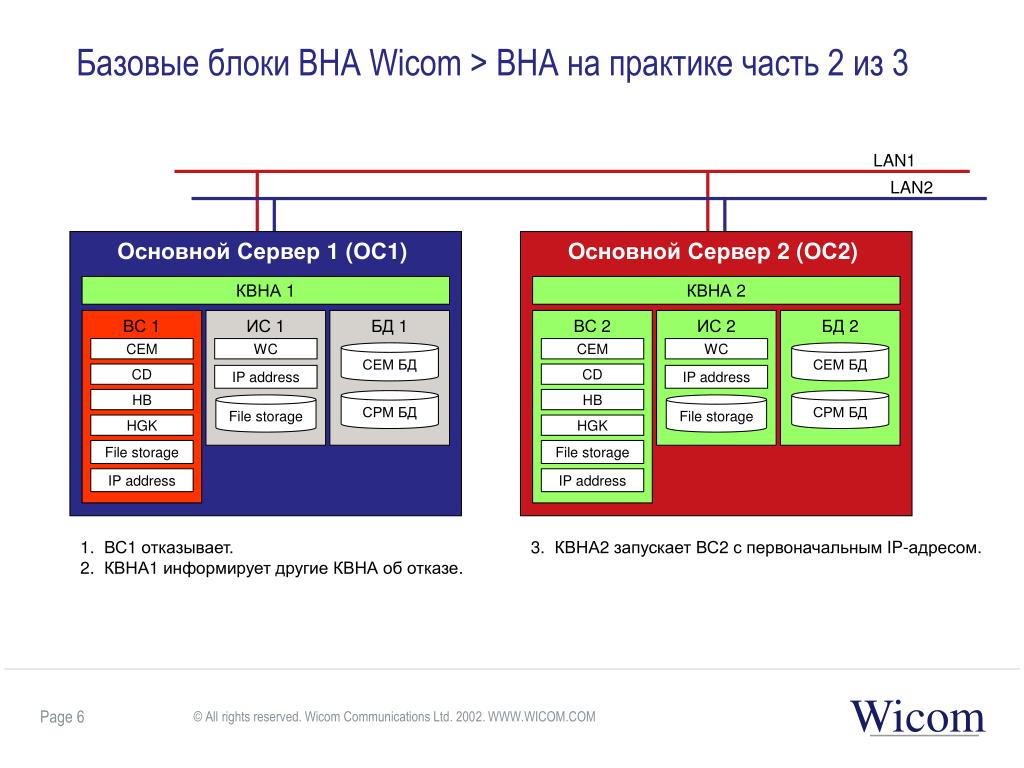

Базовые блоки ВНА Wicom > ВНА на практике часть 2 из 3

LAN1

LAN2

Основной Сервер 1 (ОС1)

Основной Сервер 2 (ОС2)

КВНА 1

КВНА 2

ВС 1

ИС 1

БД 1

ВС 2

ИС 2

БД 2

CEM

WC

CEM

WC

CEM БД

CEM БД

CD

CD

IP address

IP address

HB

HB

CPM БД

CPM БД

File storage

File storage

HGK

HGK

File storage

File storage

IP address

IP address

1. ВС1 отказывает.

2. КВНА1 информирует другие КВНА об отказе.

3. КВНА2 запускает ВС2 с первоначальным IP-адресом.


Wicom 3 3

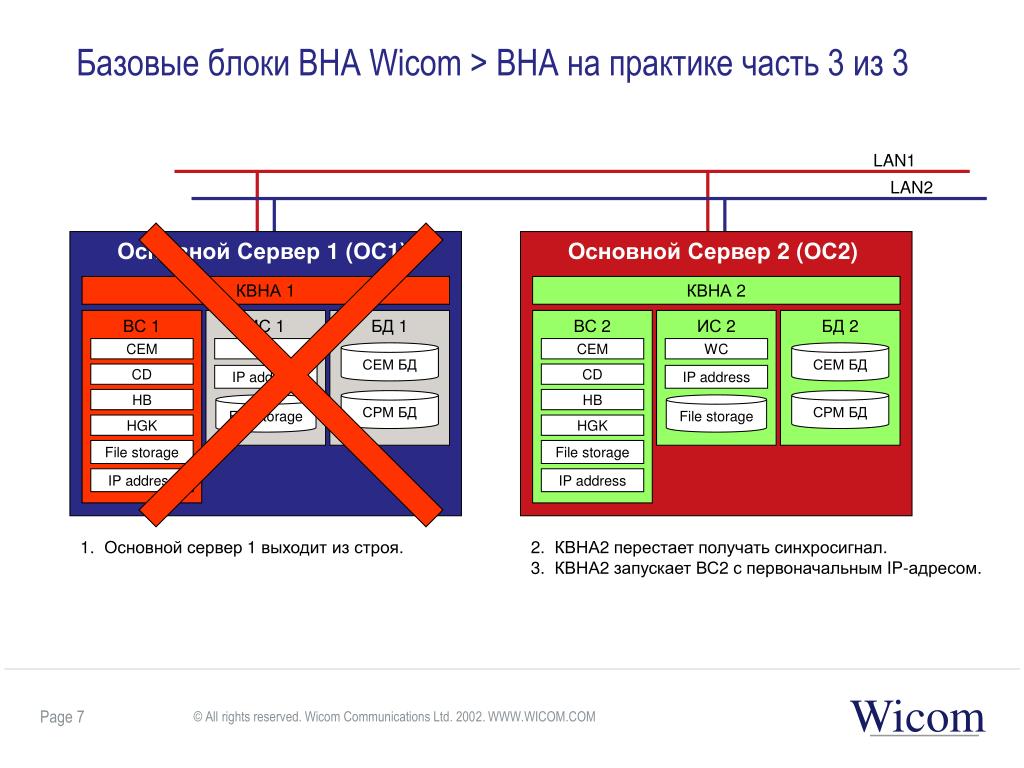

Базовые блоки ВНА Wicom > ВНА на практике часть 3 из 3

LAN1

LAN2

Основной Сервер 1 (ОС1)

Основной Сервер 2 (ОС2)

КВНА 1

КВНА 2

ВС 1

ИС 1

БД 1

ВС 2

ИС 2

БД 2

CEM

WC

CEM

WC

CEM БД

CEM БД

CD

CD

IP address

IP address

HB

HB

CPM БД

CPM БД

File storage

File storage

HGK

HGK

File storage

File storage

IP address

IP address

1. Основной сервер 1 выходит из строя.

2. КВНА2 перестает получать синхросигнал.

3. КВНА2 запускает ВС2 с первоначальным IP-адресом.


Wicom

Кластер базы данных

Основной Сервер 1 (ОС1)

Основной Сервер 2 (ОС2)

ДублирующийСервер (ДС)

КВНА 1

КВНА 2

КВНА 4

ВС 1

ВС 2

ВС 1

ВС 2

ИС 3

ВНА с избыточностью 3:1

Производительность серверов приложенийсоответствует потребностям, например, 480одновременно обслуживаемых вызововраспределены между 2 серверами.

Производительность отдельного Интернет-сервера также соответствует нагрузке.

В случае сбоя, Дублирующий серверможет взять на себялюбую функцию

Основной Сервер 3 (ОС3)

КВНА 3

ИС 3

LAN1

LAN2

База данных установлена на кластер.

БД


3 1 asp

Кластер базы данных

Основной Сервер 2 (ОС2)

КВНА 2

ВС 2

D

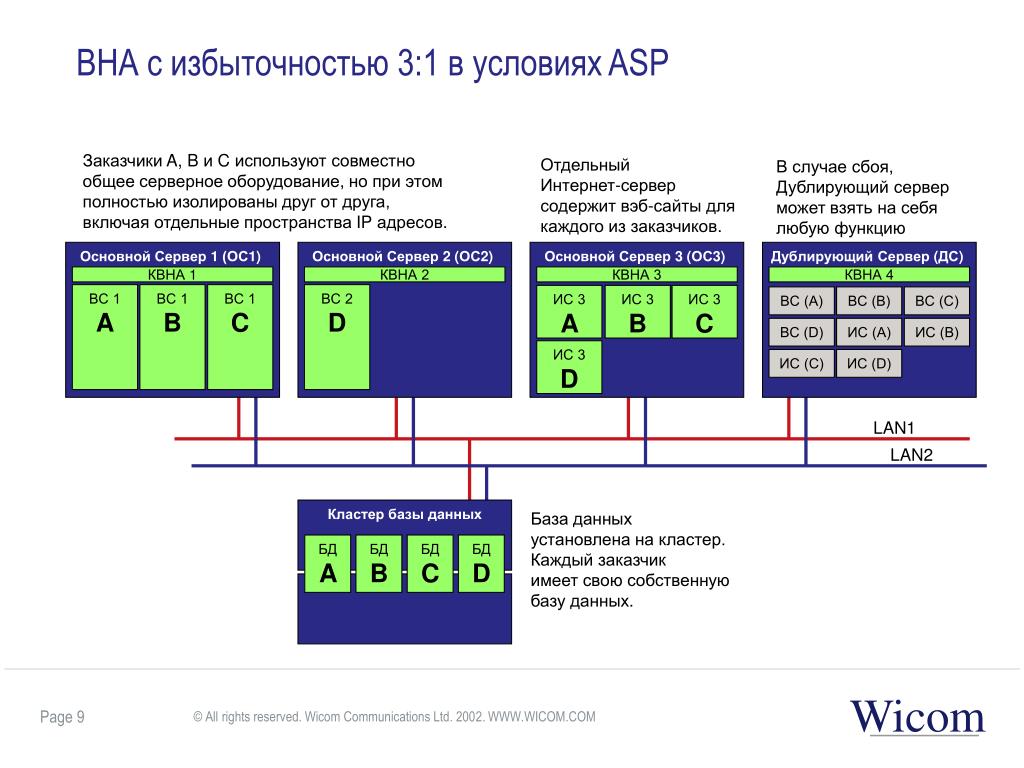

ВНА с избыточностью 3:1 в условиях ASP

Заказчики A, B и C используют совместнообщее серверное оборудование, но при этомполностью изолированы друг от друга, включая отдельные пространства IP адресов.

Отдельный Интернет-серверсодержит вэб-сайты длякаждого из заказчиков.

В случае сбоя, Дублирующий серверможет взять на себялюбую функцию

Основной Сервер 1 (ОС1)

Основной Сервер 3 (ОС3)

Дублирующий Сервер (ДС)

КВНА 1

КВНА 3

КВНА 4

ВС 1

A

ВС 1

B

ВС 1

C

ИС 3

A

ИС 3

B

ИС 3

C

ВС (A)

ВС (B)

ВС (C)

ВС (D)

ИС (A)

ИС (B)

ИС 3

D

ИС (C)

ИС (D)

LAN1

LAN2

База данных установлена на кластер.

Каждый заказчикимеет свою собственнуюбазу данных.

БД

A

БД

B

БД

C

БД

D


Wicom

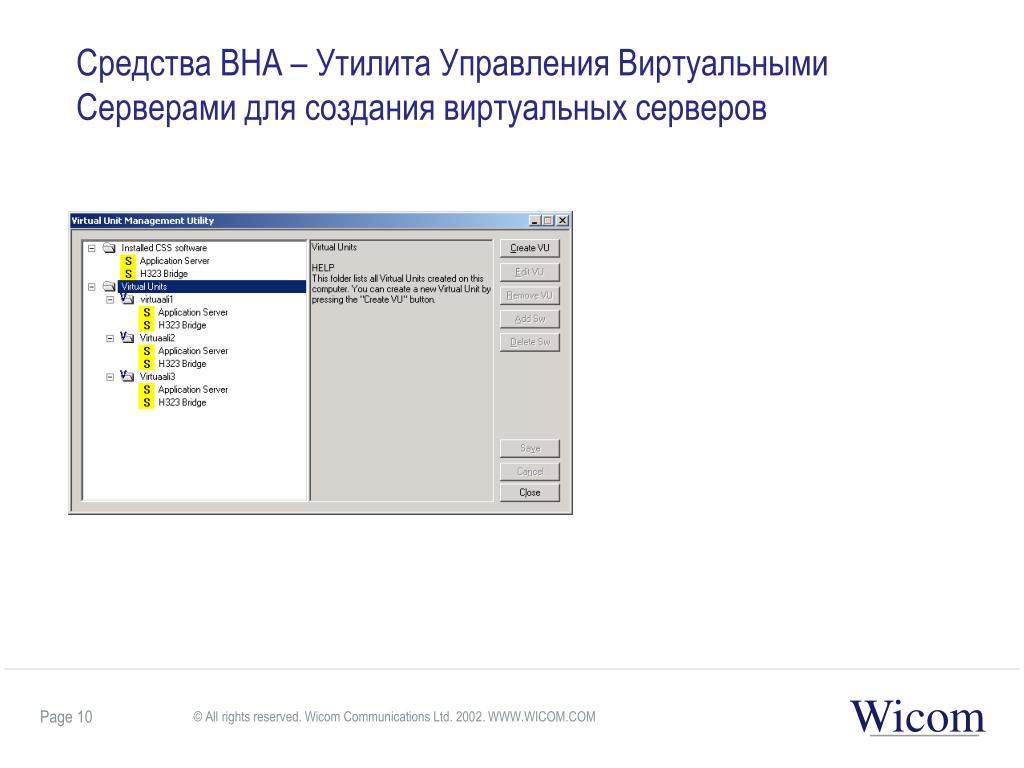

Средства ВНА – Утилита Управления Виртуальными Серверами для создания виртуальных серверов


Wicom

Средства ВНА – Администрирование ВНА для конфигурирования, мониторинга и управления виртуальными серверами
