  1. 第7章 動力學基本定律及應用 7-1牛頓運動定律 7-2 滑輪 7-3 向心力與離心力

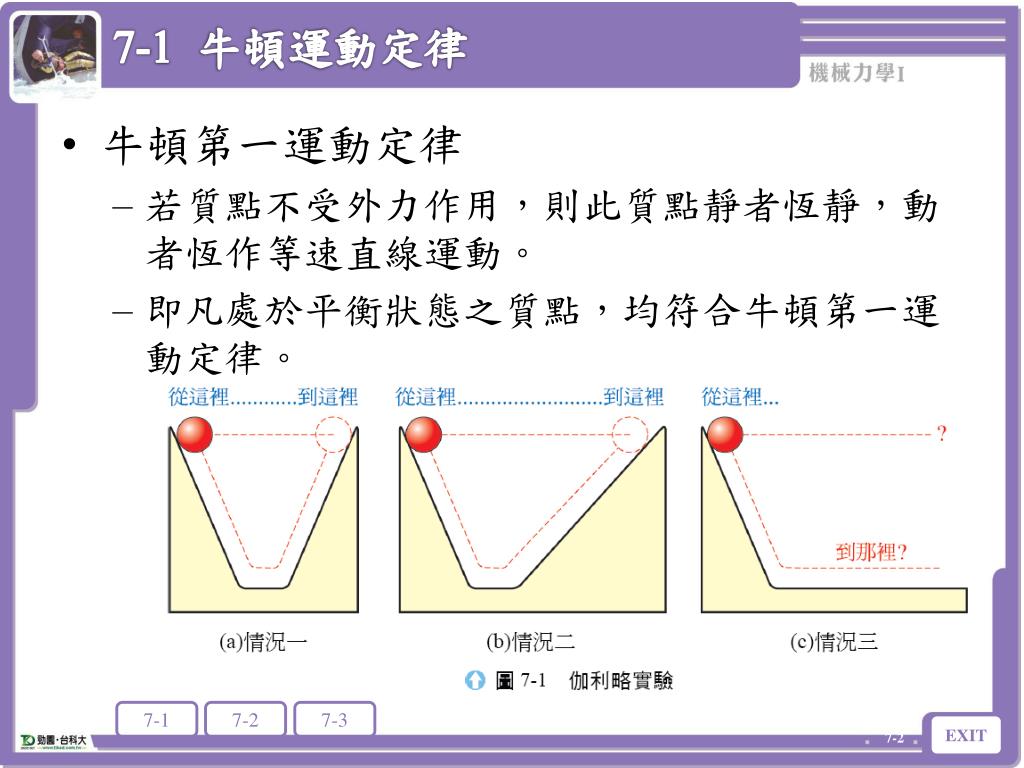

  2. 7-1 牛頓運動定律 7-1 牛頓運動定律 • 牛頓第一運動定律 • 若質點不受外力作用，則此質點靜者恆靜，動者恆作等速直線運動。 • 即凡處於平衡狀態之質點，均符合牛頓第一運動定律。

  3. 7-1 牛頓運動定律 7-1 牛頓運動定律 • 牛頓第二運動定律 • 當質點受外力作用時，必產生一加速度，此加速度的大小與作用力的大小成正比，且方向相同，並與質點的質量成反比。

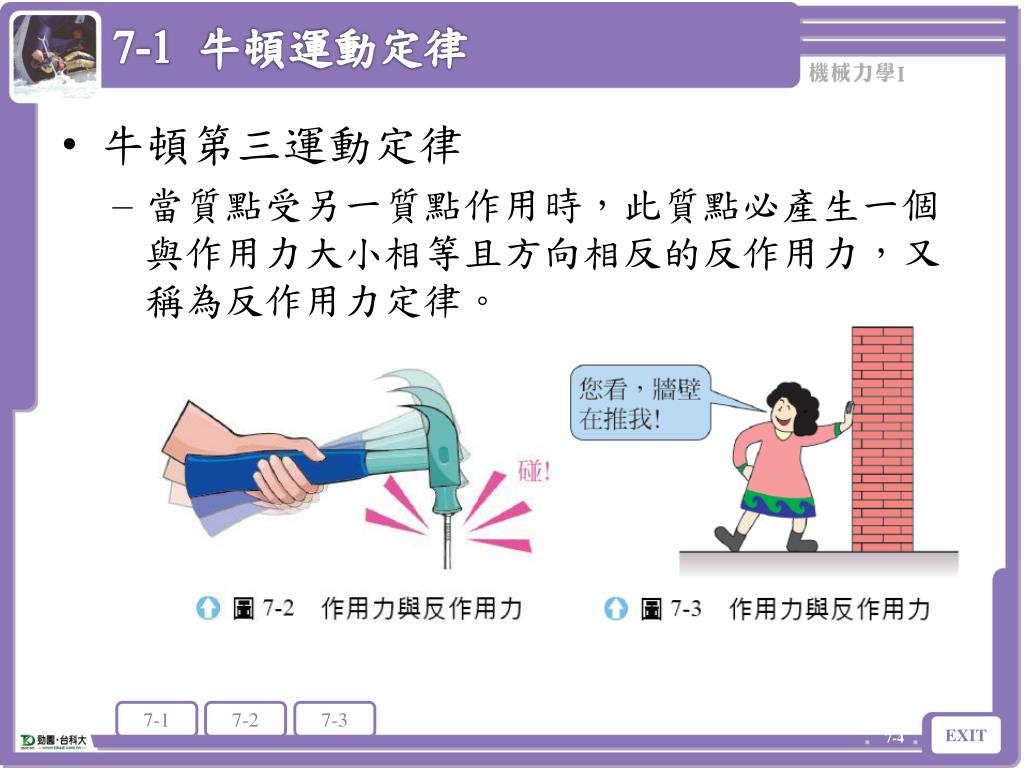

  4. 7-1 牛頓運動定律 7-1 牛頓運動定律 • 牛頓第三運動定律 • 當質點受另一質點作用時，此質點必產生一個與作用力大小相等且方向相反的反作用力，又稱為反作用力定律。

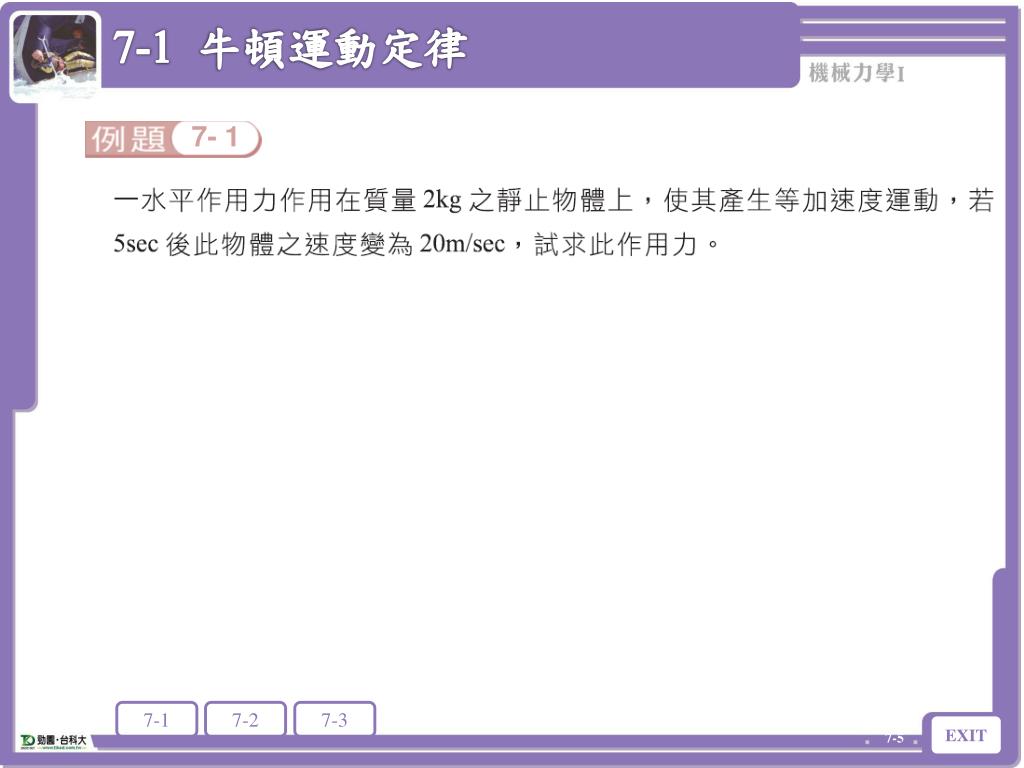

  5. 7-1 牛頓運動定律 7-1 牛頓運動定律 7- 1

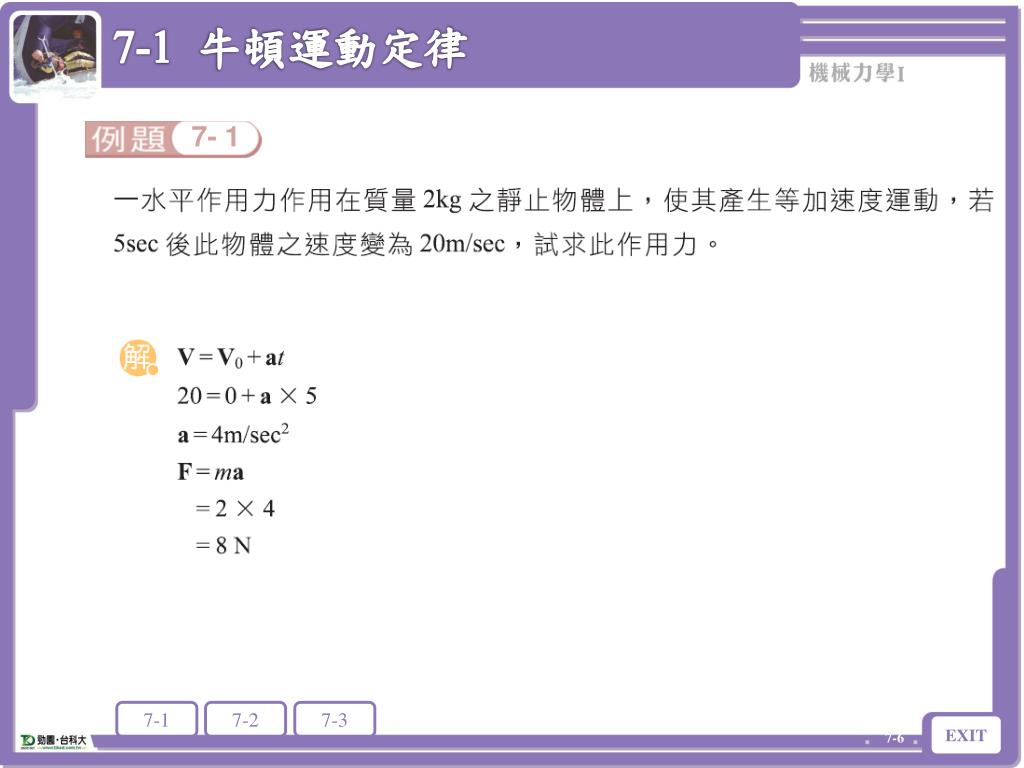

  6. 7-1 牛頓運動定律 7-1 牛頓運動定律 7- 1

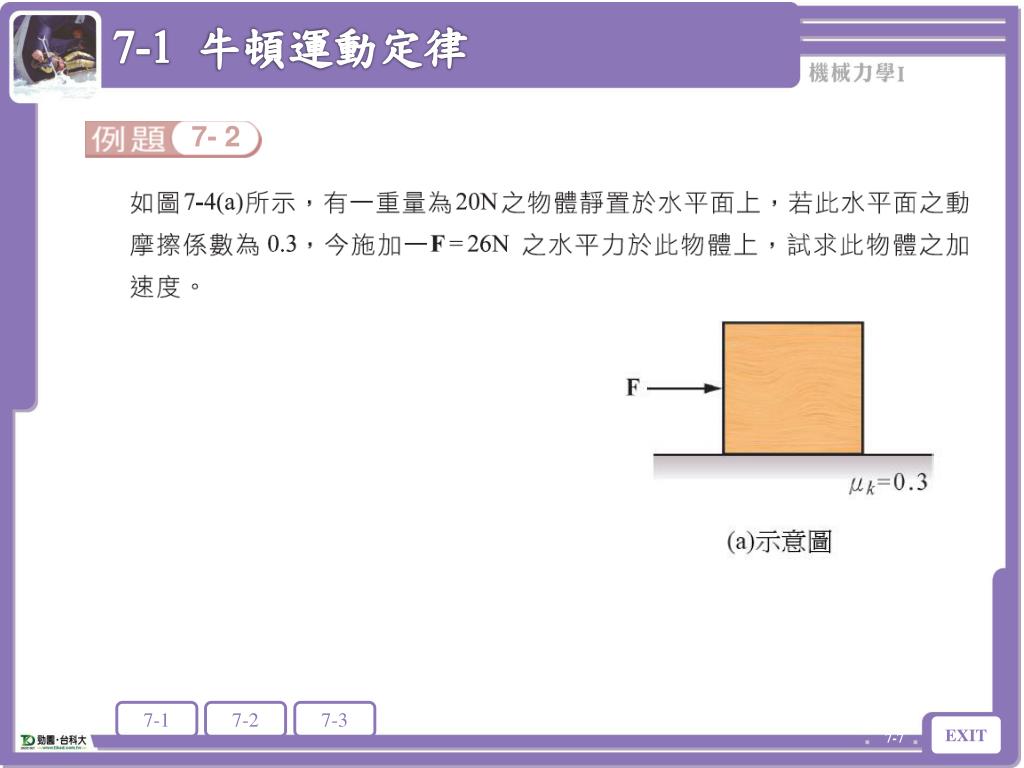

  7. 7-1 牛頓運動定律 7-1 牛頓運動定律 7- 2

  8. 7-1 牛頓運動定律 7-1 牛頓運動定律 7- 2

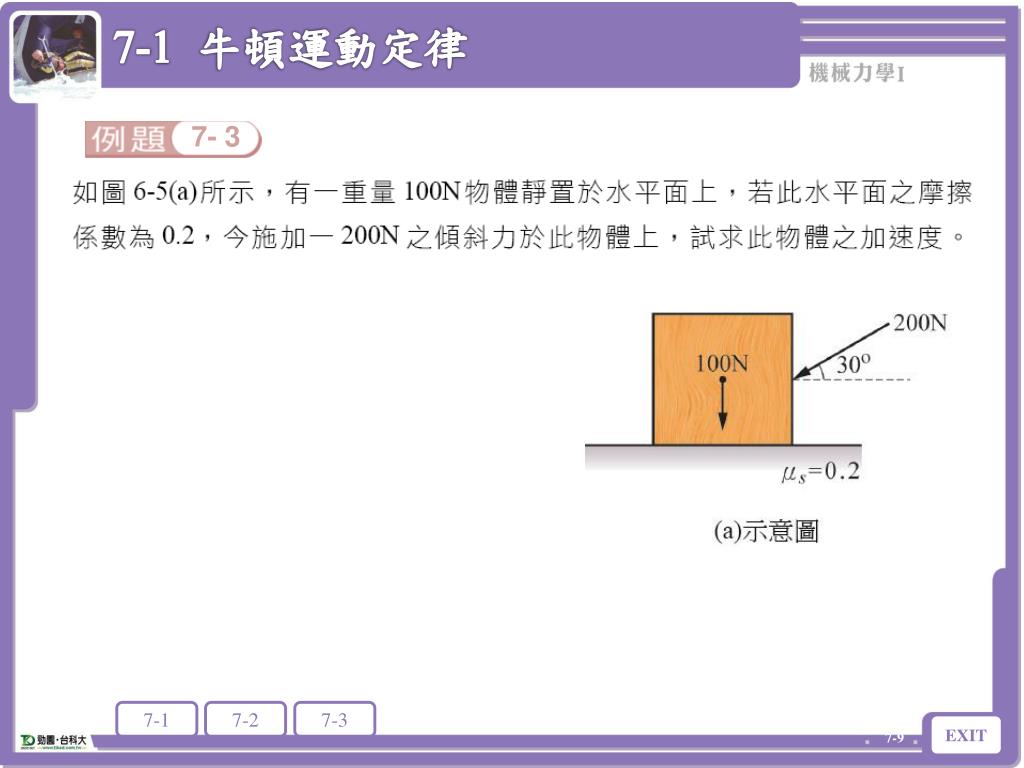

  9. 7-1 牛頓運動定律 7-1 牛頓運動定律 7- 3

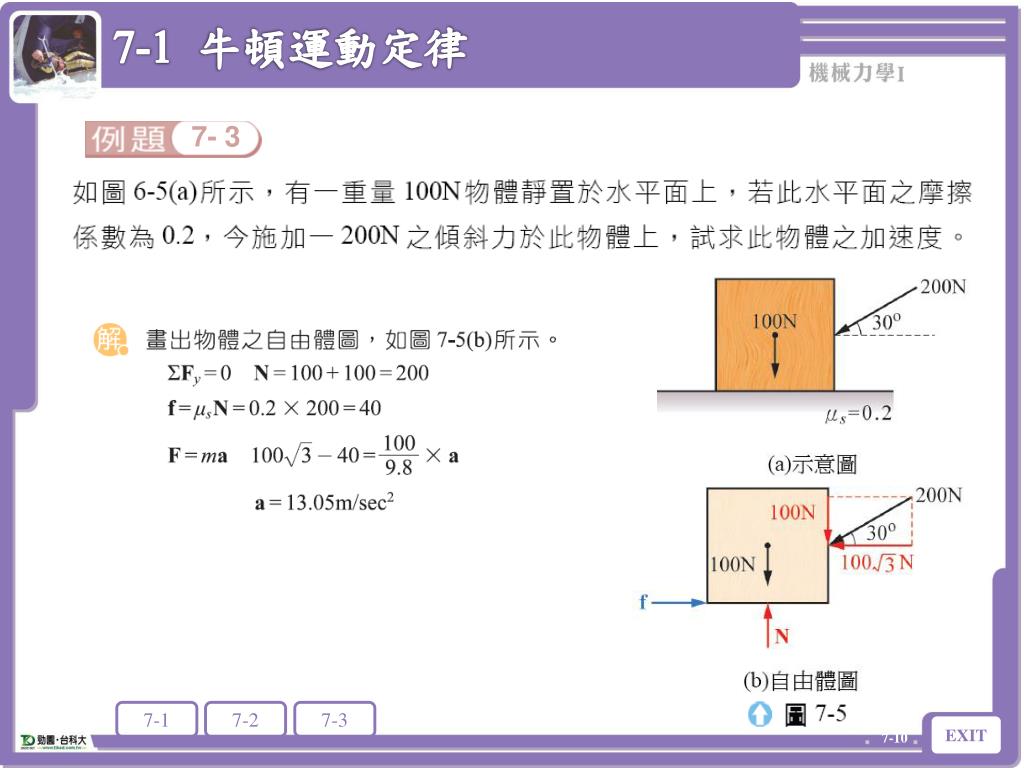

  10. 7-1 牛頓運動定律 7-1 牛頓運動定律 7- 3

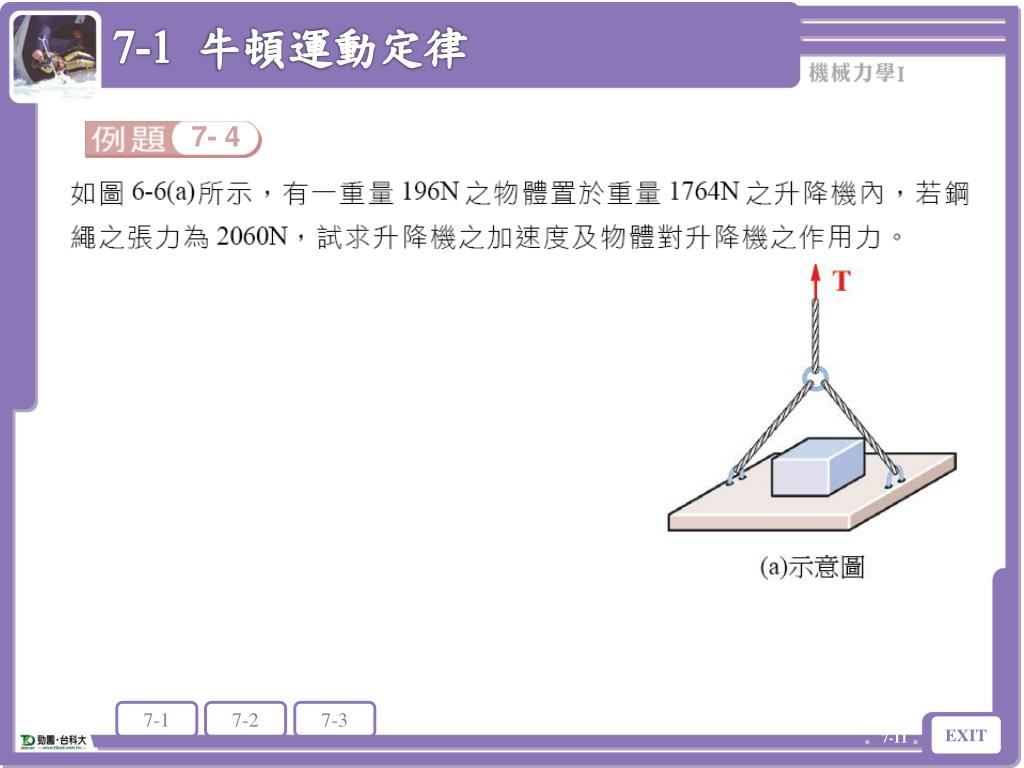

  11. 7-1 牛頓運動定律 7-1 牛頓運動定律 7- 4

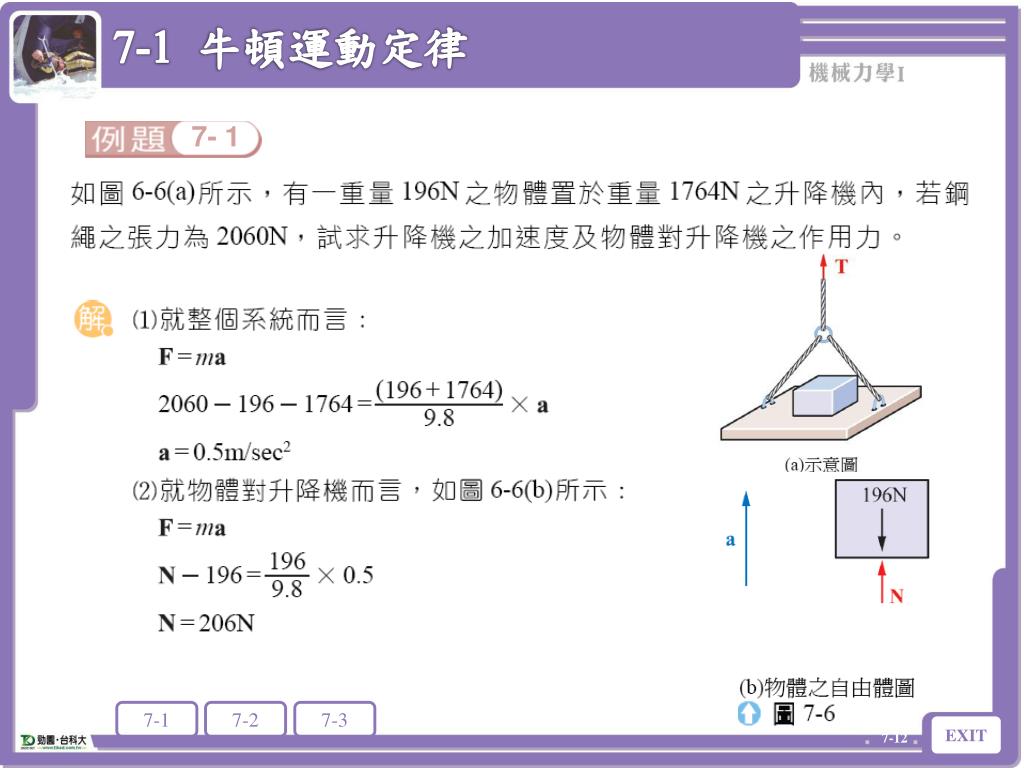

  12. 7-1 牛頓運動定律 7-1 牛頓運動定律 7- 1

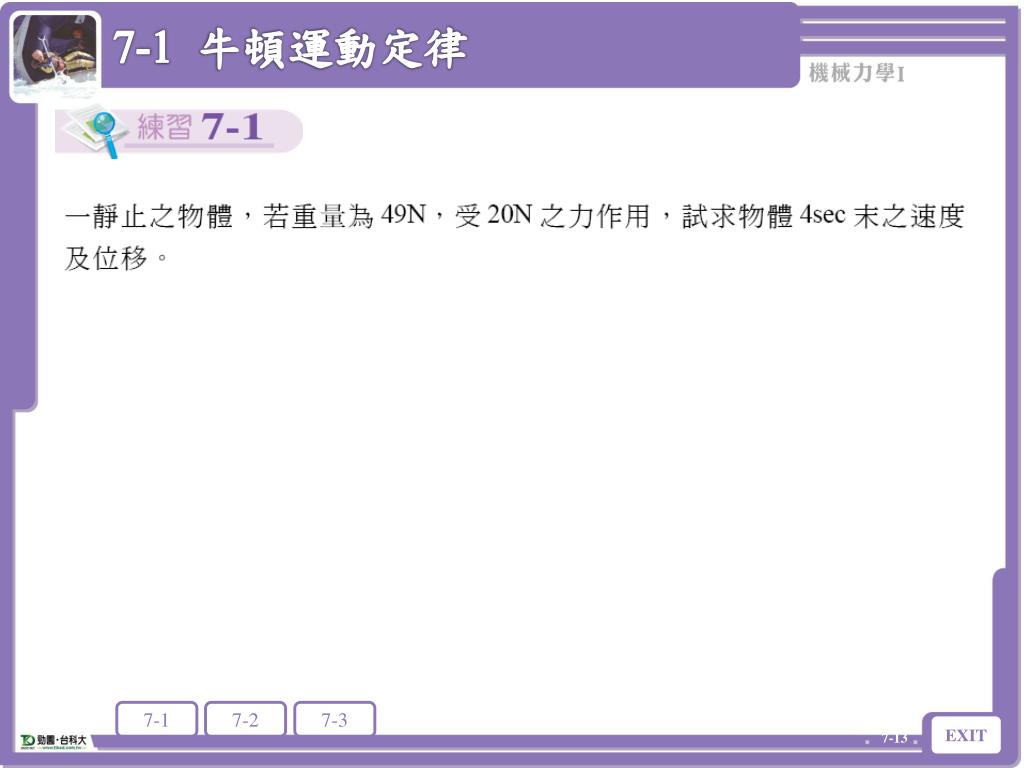

  13. 7-1 牛頓運動定律 7-1 牛頓運動定律

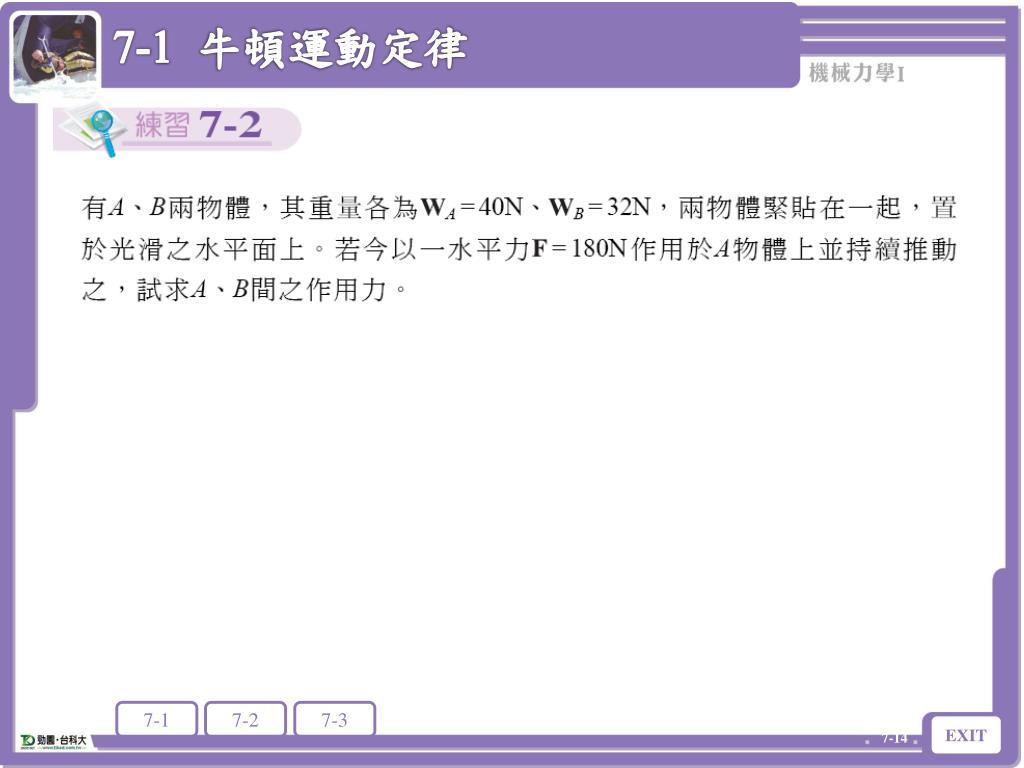

  14. 7-1 牛頓運動定律 7-1 牛頓運動定律

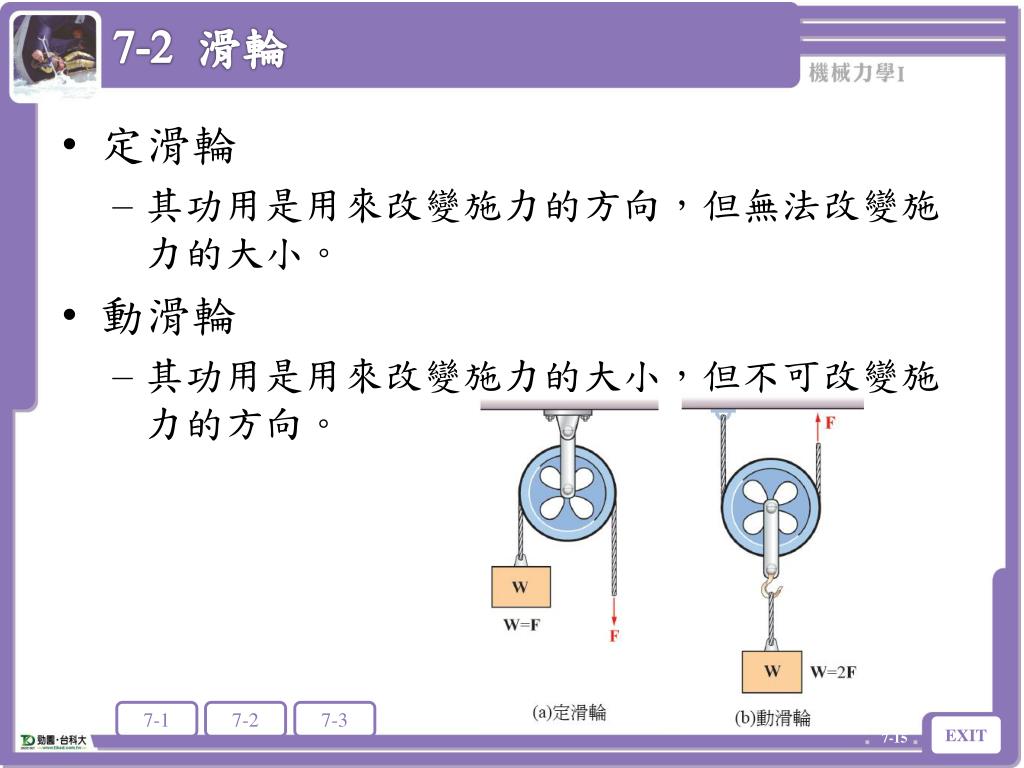

  15. 7-2 滑輪 7-2 滑輪 • 定滑輪 • 其功用是用來改變施力的方向，但無法改變施力的大小。 • 動滑輪 • 其功用是用來改變施力的大小，但不可改變施力的方向。

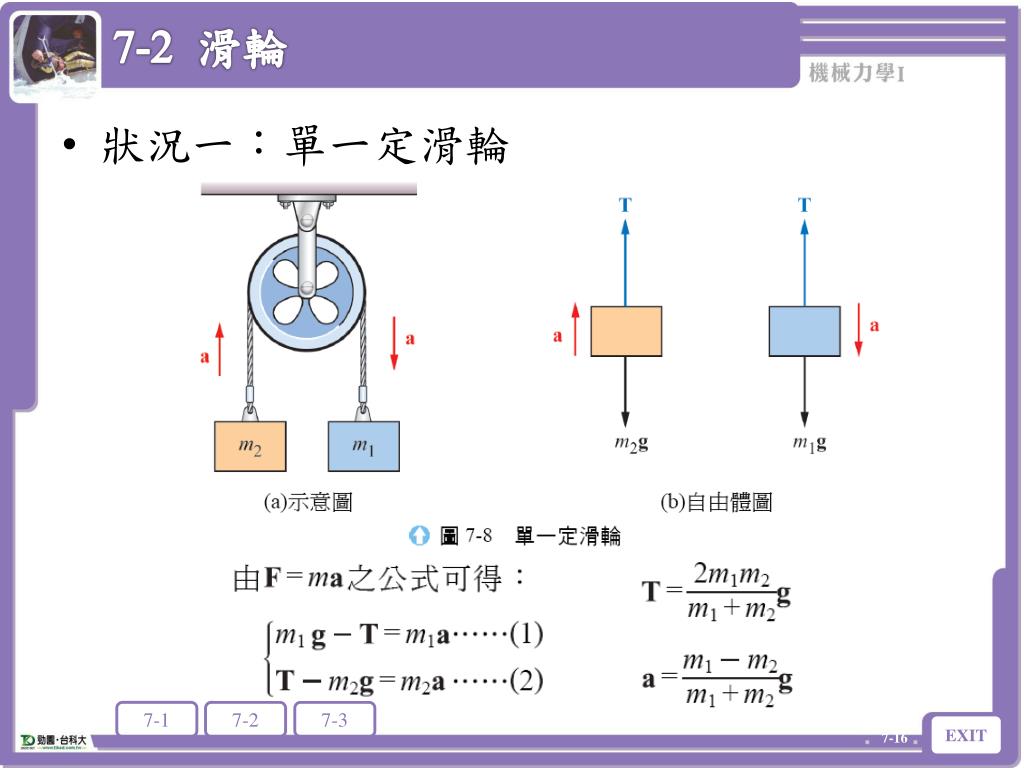

  16. 7-2 滑輪 7-2 滑輪 • 狀況一：單一定滑輪

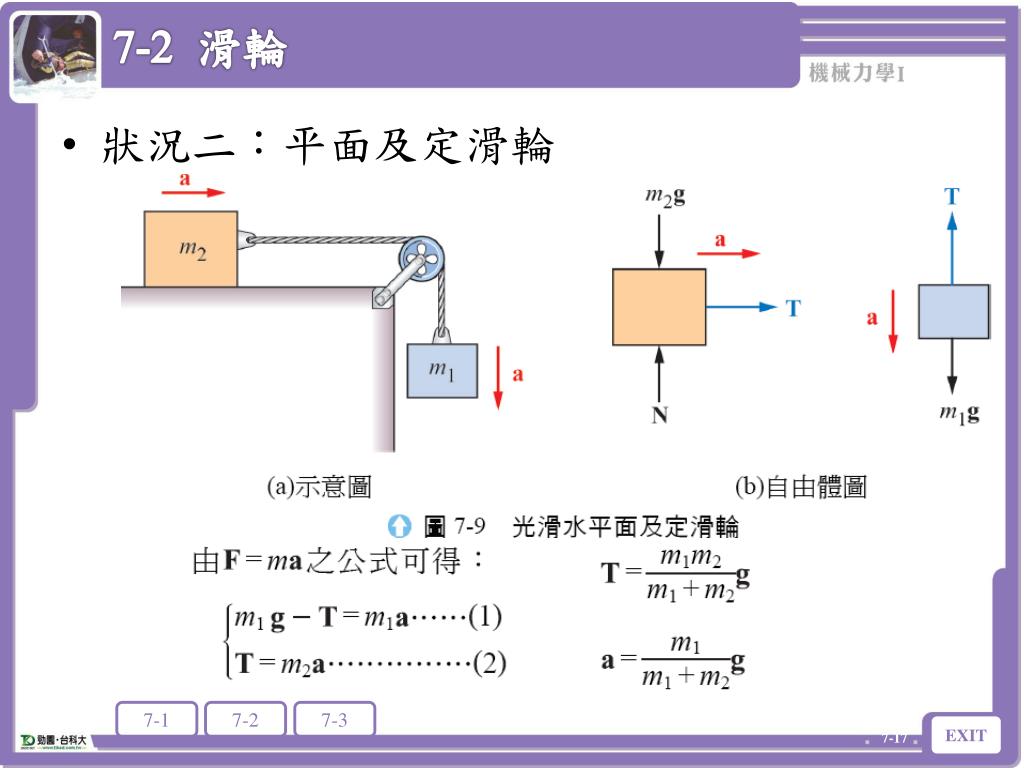

  17. 7-2 滑輪 7-2 滑輪 • 狀況二：平面及定滑輪

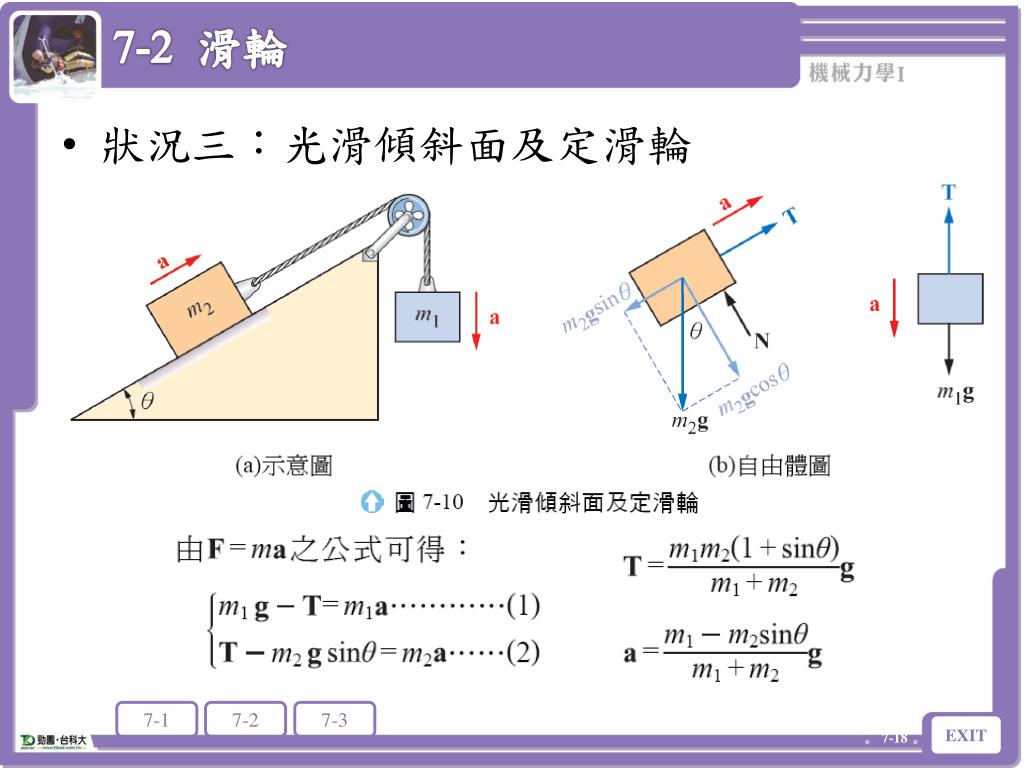

  18. 7-2 滑輪 7-2 滑輪 • 狀況三：光滑傾斜面及定滑輪

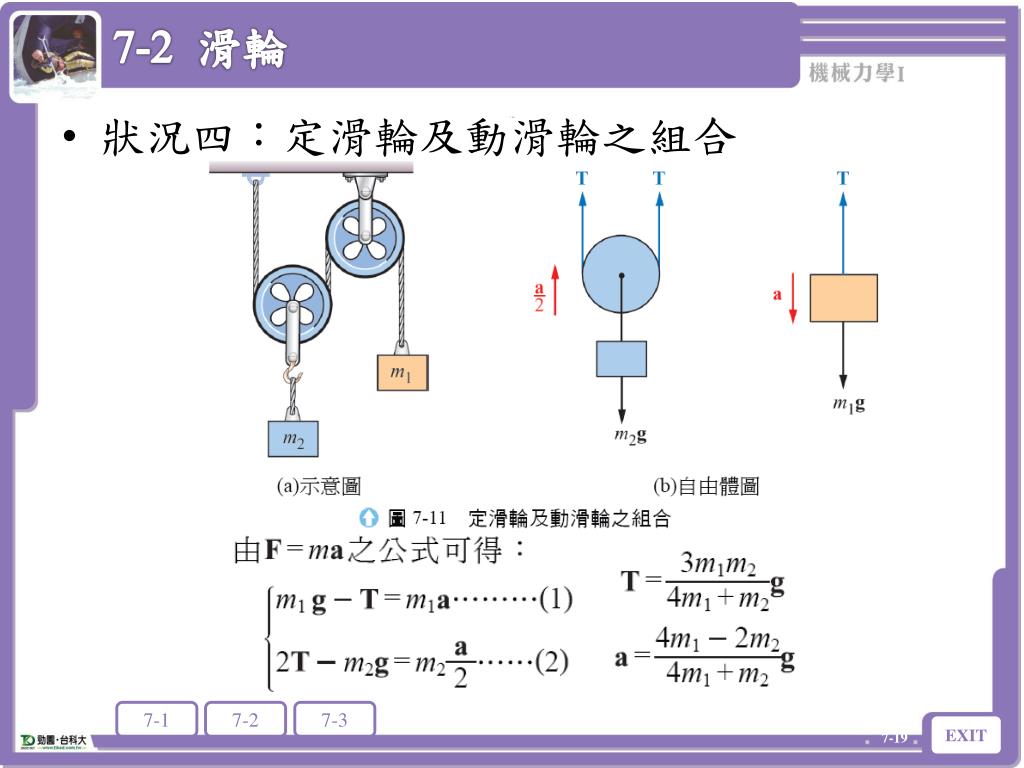

  19. 7-2 滑輪 7-2 滑輪 • 狀況四：定滑輪及動滑輪之組合

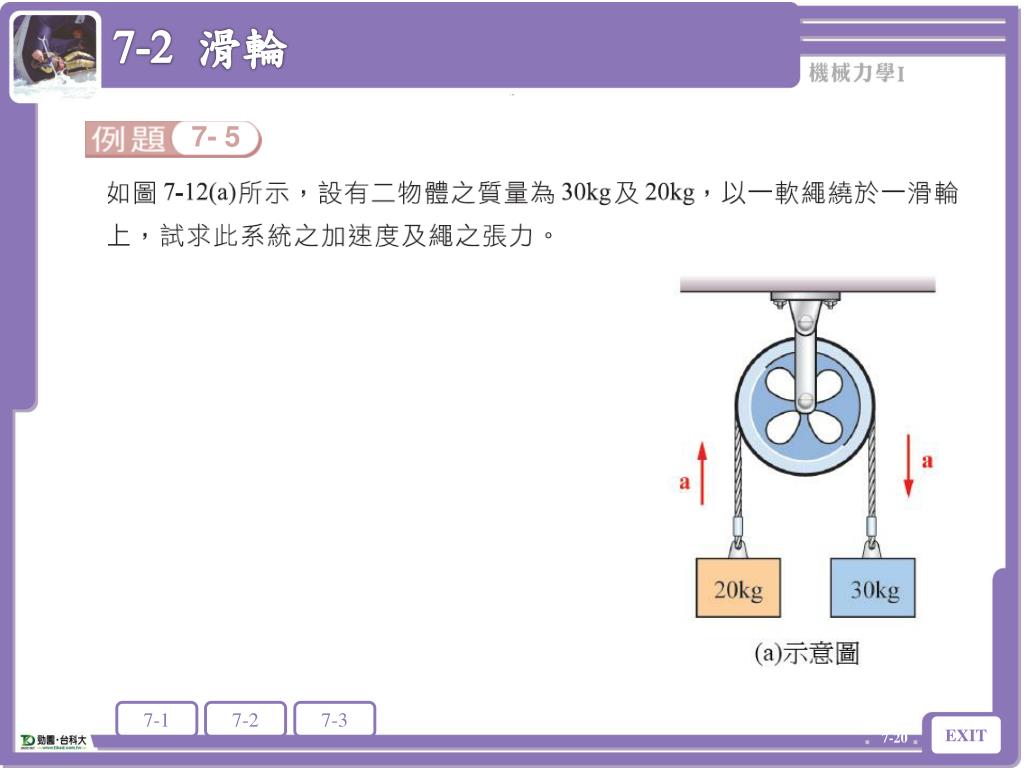

  20. 7-2 滑輪 7-2 滑輪 7- 5

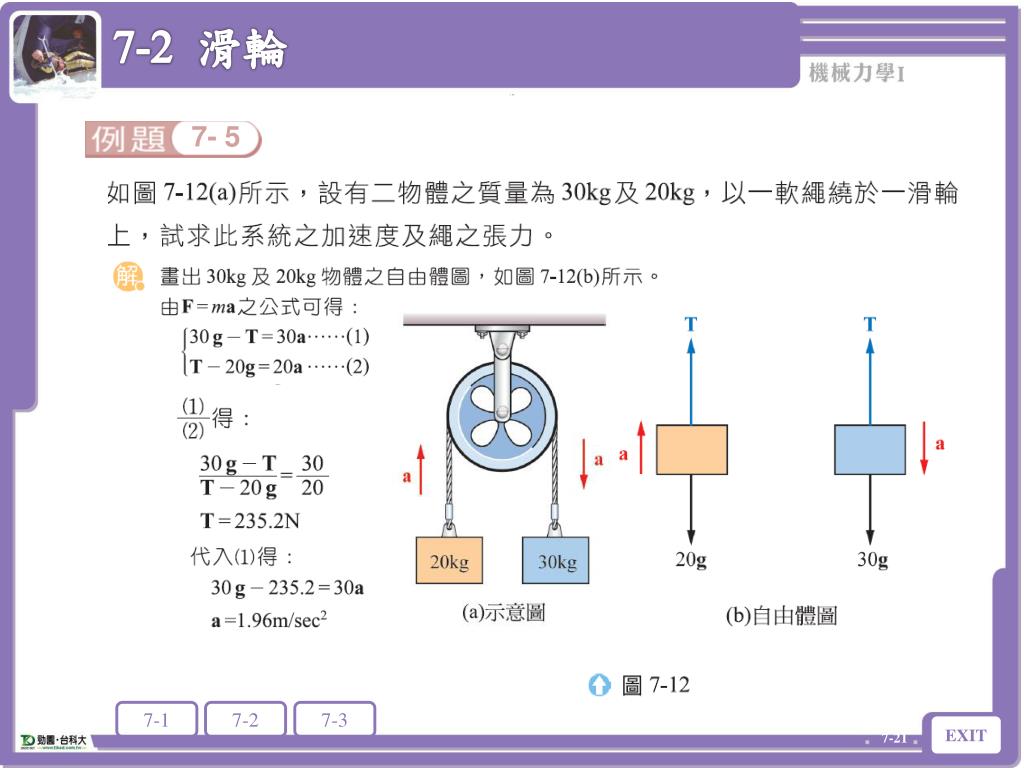

  21. 7-2 滑輪 7-2 滑輪 7- 5

  22. 7-2 滑輪 7-2 滑輪 7- 6

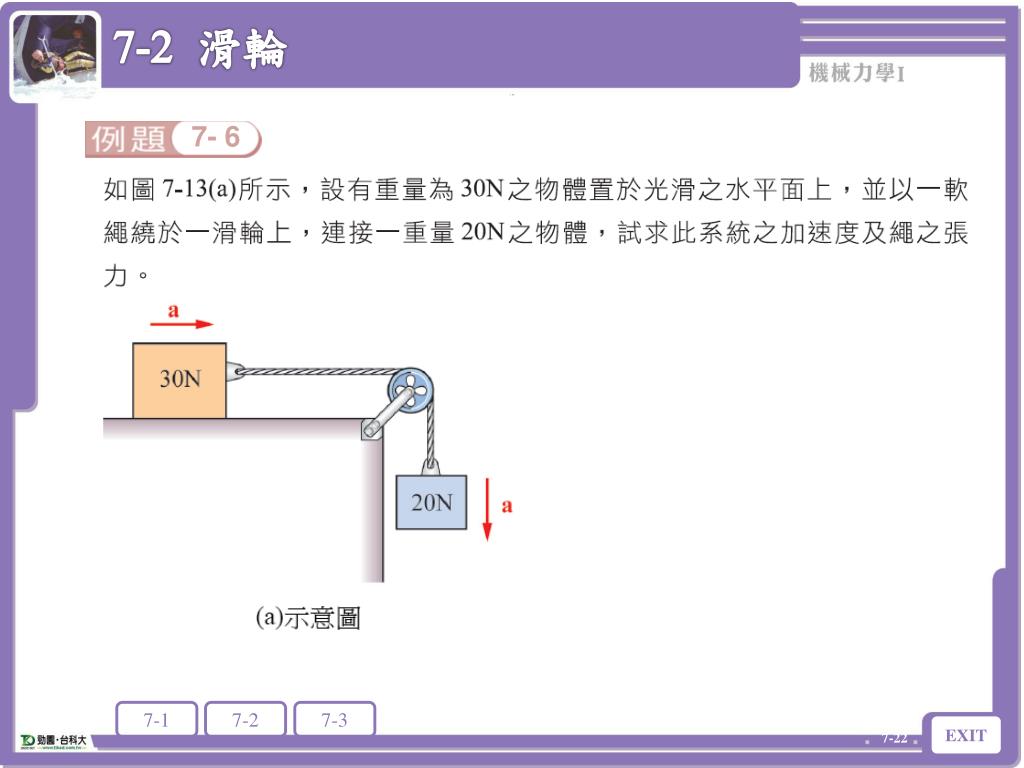

  23. 7-2 滑輪 7-2 滑輪 7- 6

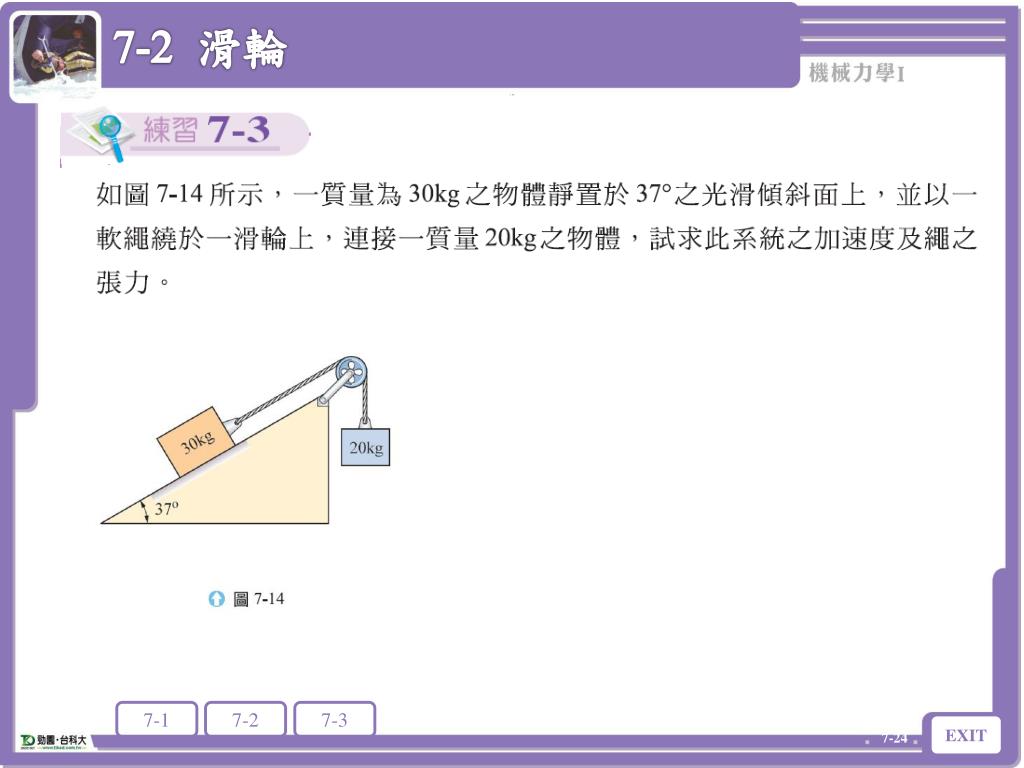

  24. 7-2 滑輪 7-2 滑輪

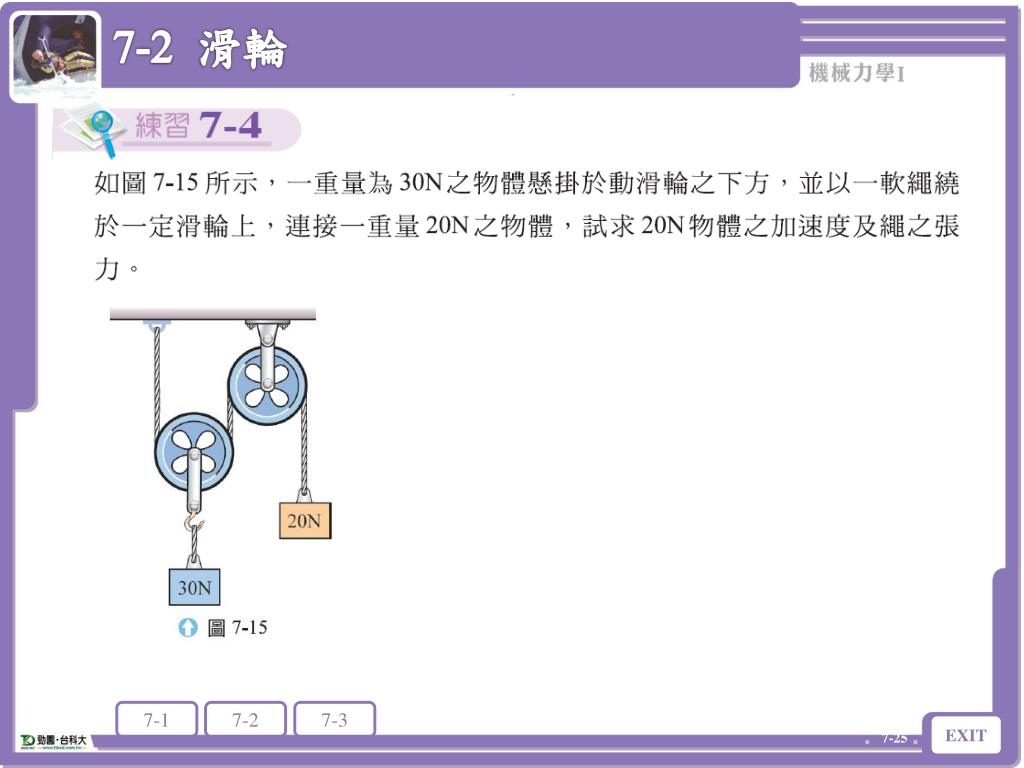

  25. 7-2 滑輪 7-2 滑輪

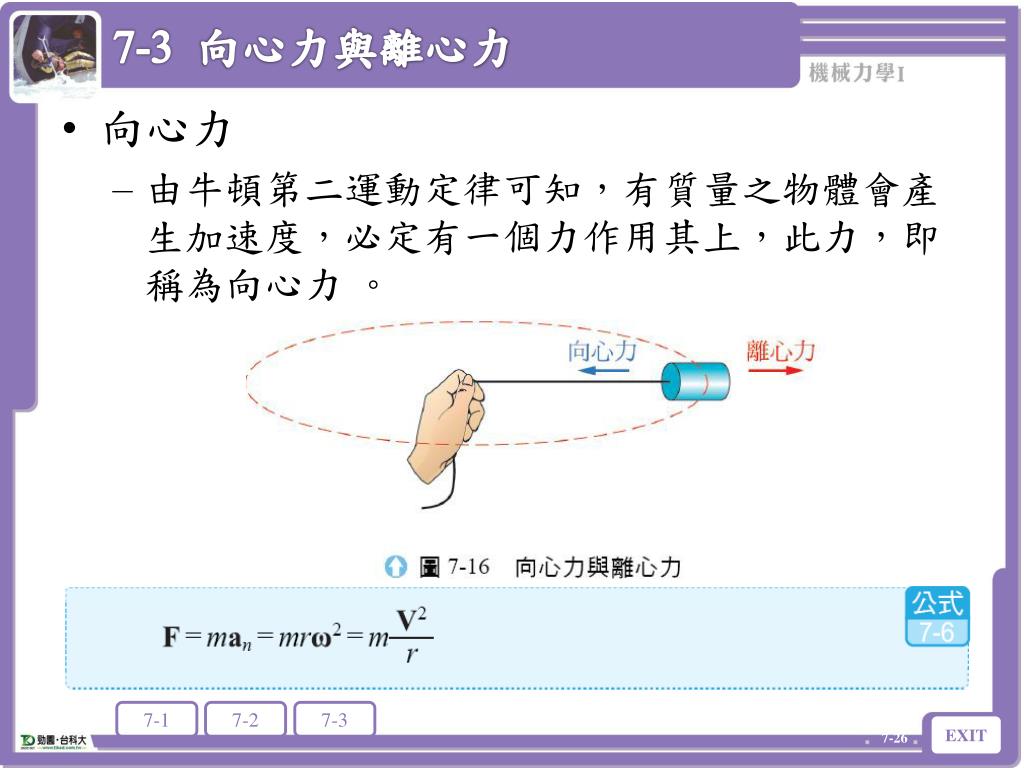

  26. 7-3 向心力與離心力 7-3 向心力與離心力 • 向心力 • 由牛頓第二運動定律可知，有質量之物體會產生加速度，必定有一個力作用其上，此力，即稱為向心力 。

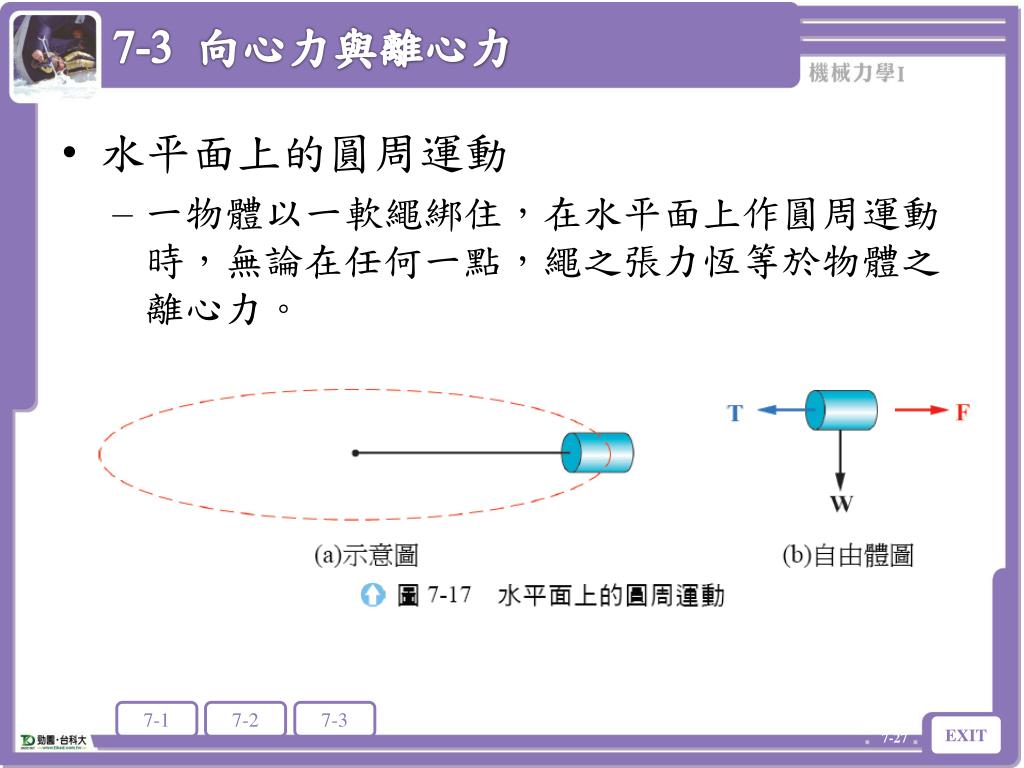

  27. 7-3 向心力與離心力 7-3 向心力與離心力 • 水平面上的圓周運動 • 一物體以一軟繩綁住，在水平面上作圓周運動時，無論在任何一點，繩之張力恆等於物體之離心力。

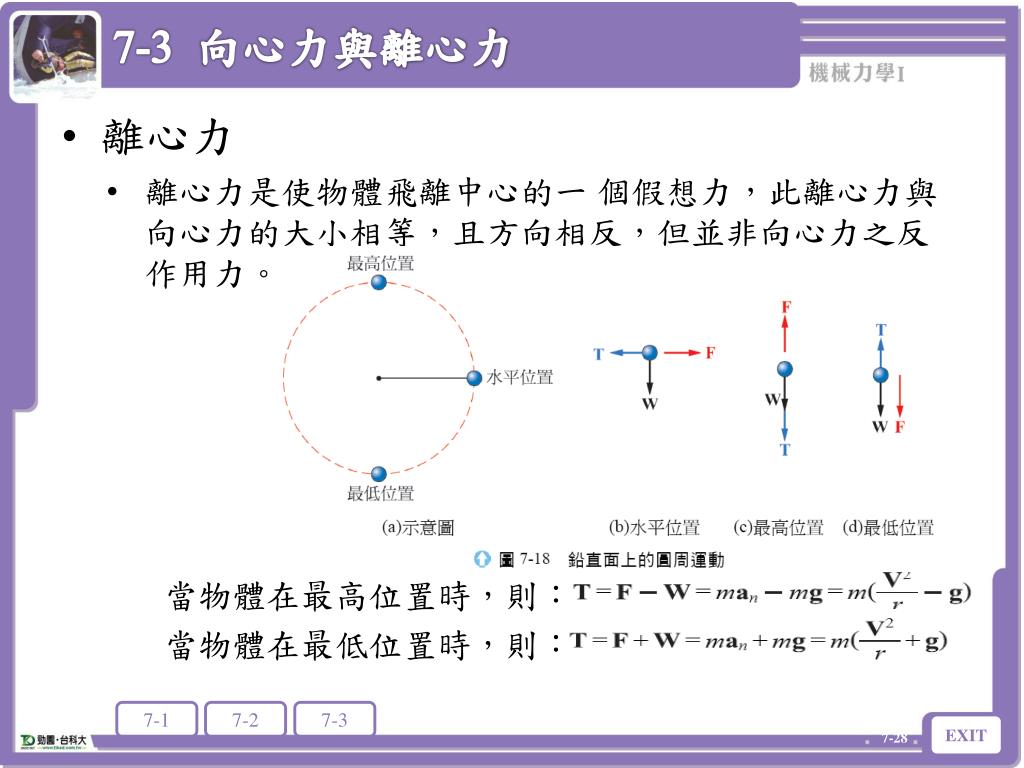

  28. 7-3 向心力與離心力 7-3 向心力與離心力 • 離心力 • 離心力是使物體飛離中心的一 個假想力，此離心力與向心力的大小相等，且方向相反，但並非向心力之反作用力。 • 當物體在最高位置時，則： • 當物體在最低位置時，則：

  29. 7-3 向心力與離心力 7-3 向心力與離心力 7- 7

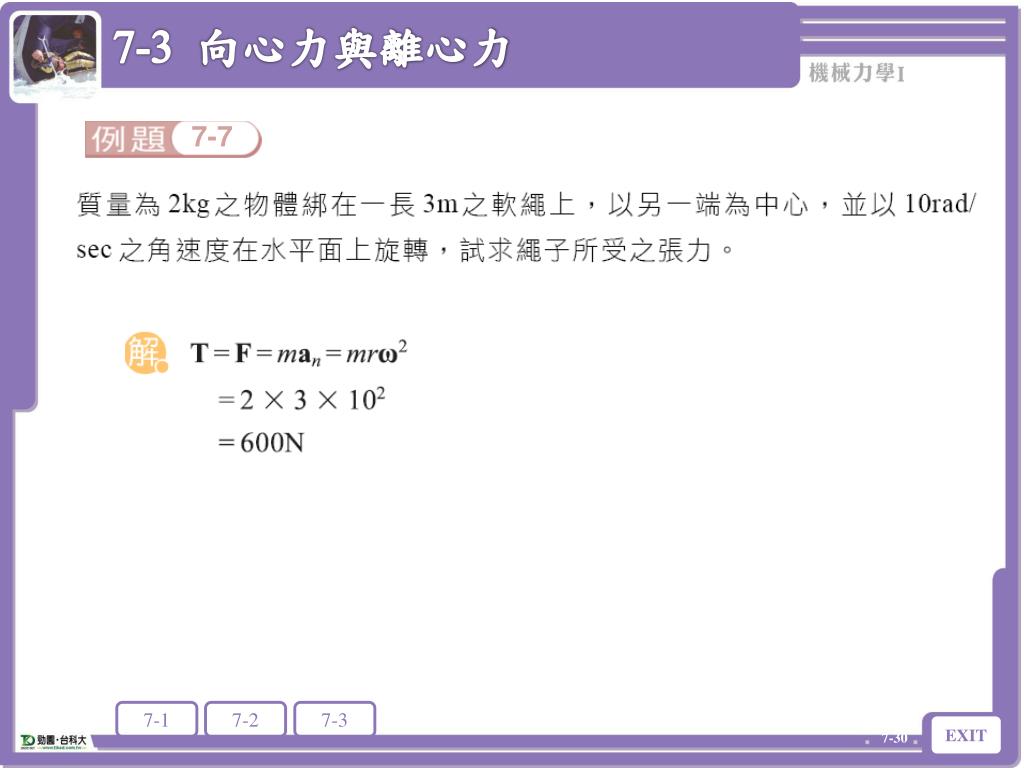

  30. 7-3 向心力與離心力 7-3 向心力與離心力 7-7

  31. 7-3 向心力與離心力 7-3 向心力與離心力 7- 8

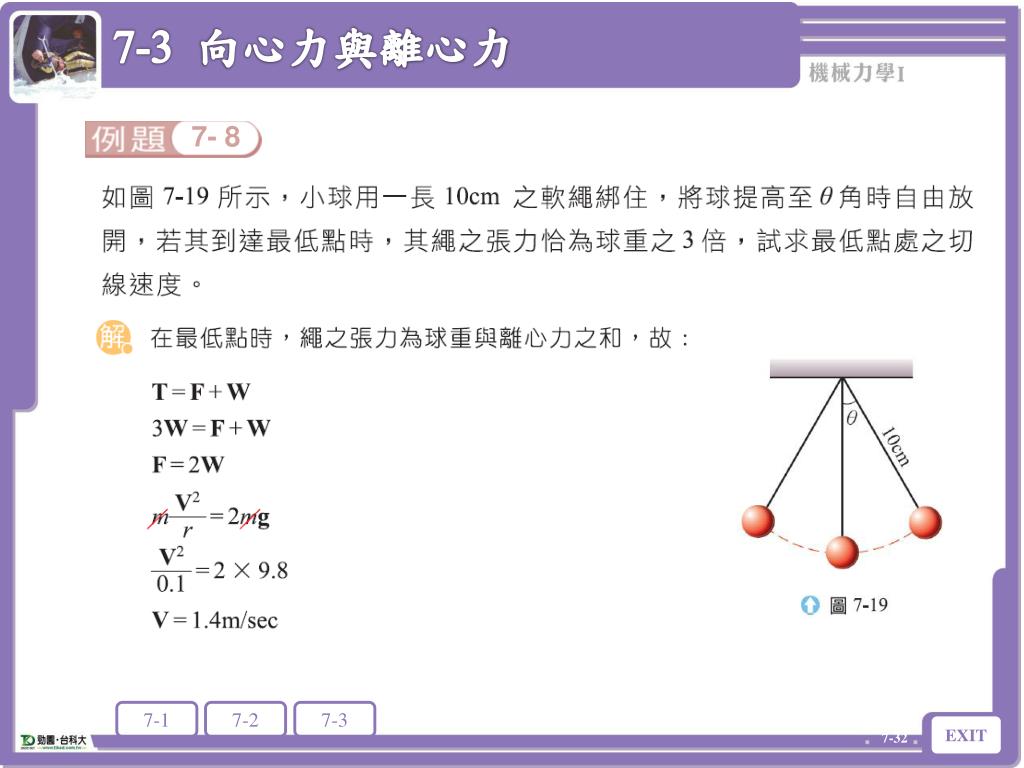

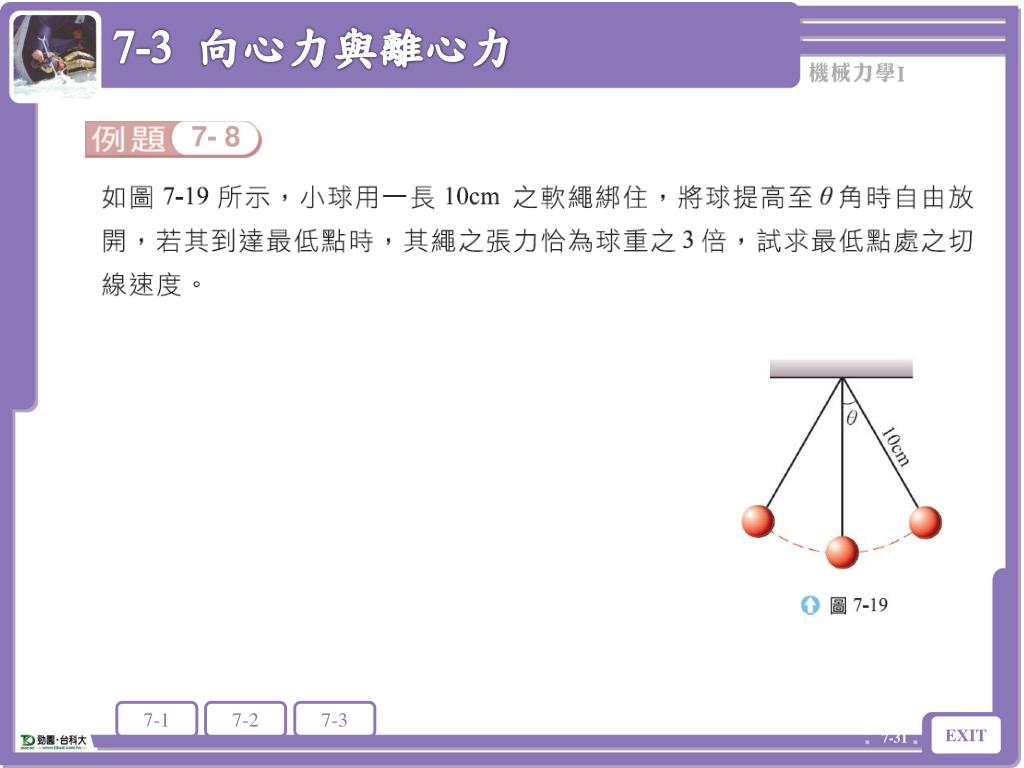

  32. 7-3 向心力與離心力 7-3 向心力與離心力 7- 8

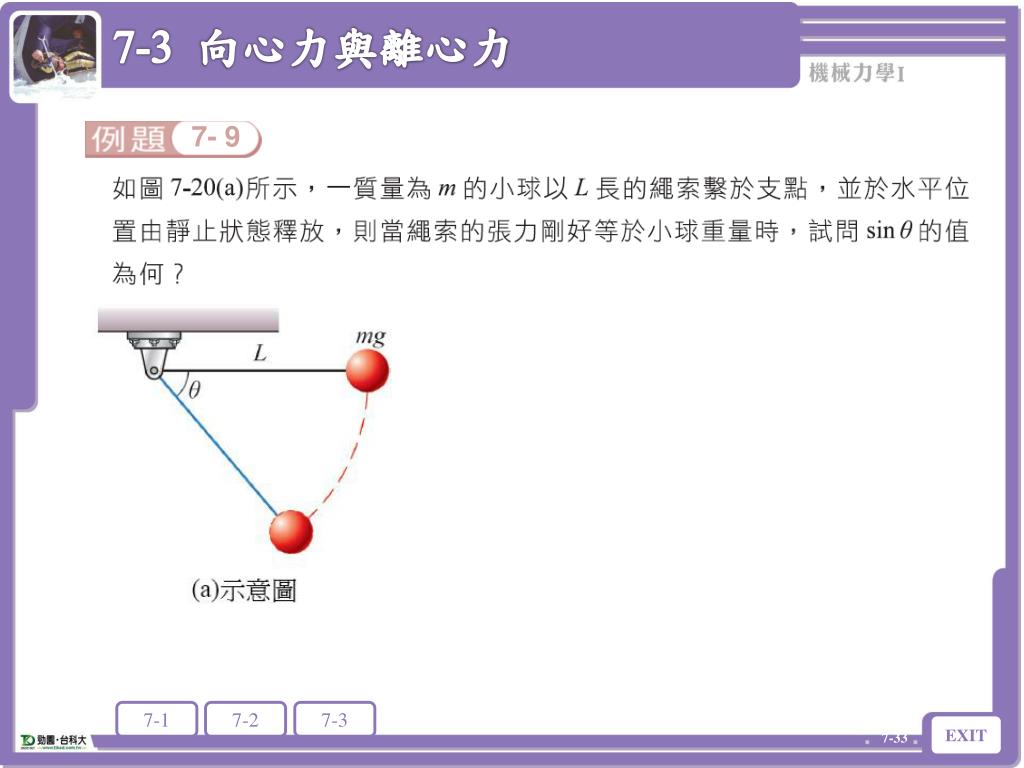

  33. 7-3 向心力與離心力 7-3 向心力與離心力 7- 9

  34. 7-3 向心力與離心力 7-3 向心力與離心力 7- 9

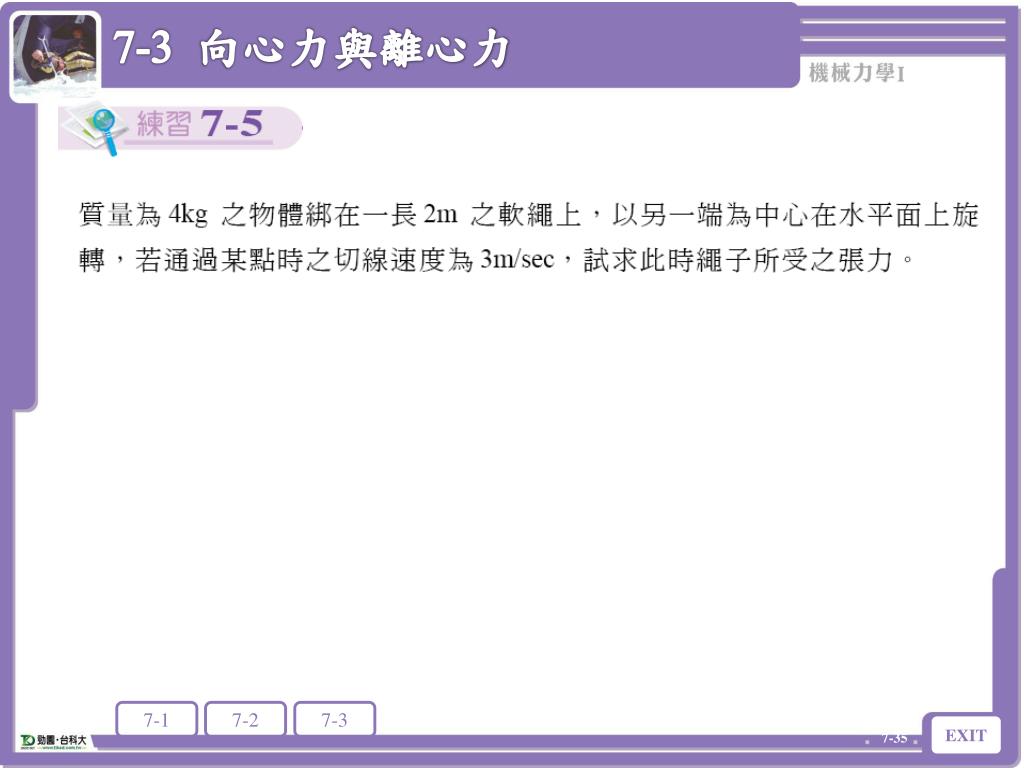

  35. 7-3 向心力與離心力 7-3 向心力與離心力

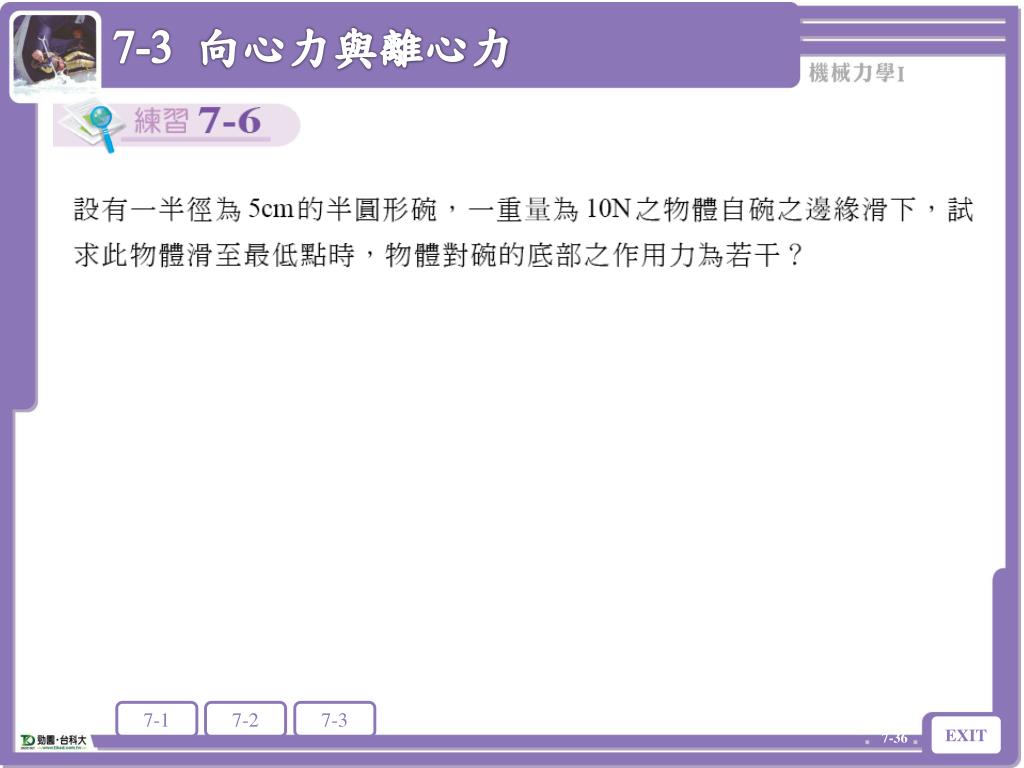

  36. 7-3 向心力與離心力 7-3 向心力與離心力

  37. 7-3 向心力與離心力 7-3 向心力與離心力 • 使汽車不致側滑之最大極限，就是摩擦力要等於離心力。 • 外軌超高：跑道傾斜後，能更有效的客服轉彎時所產生的離心力。

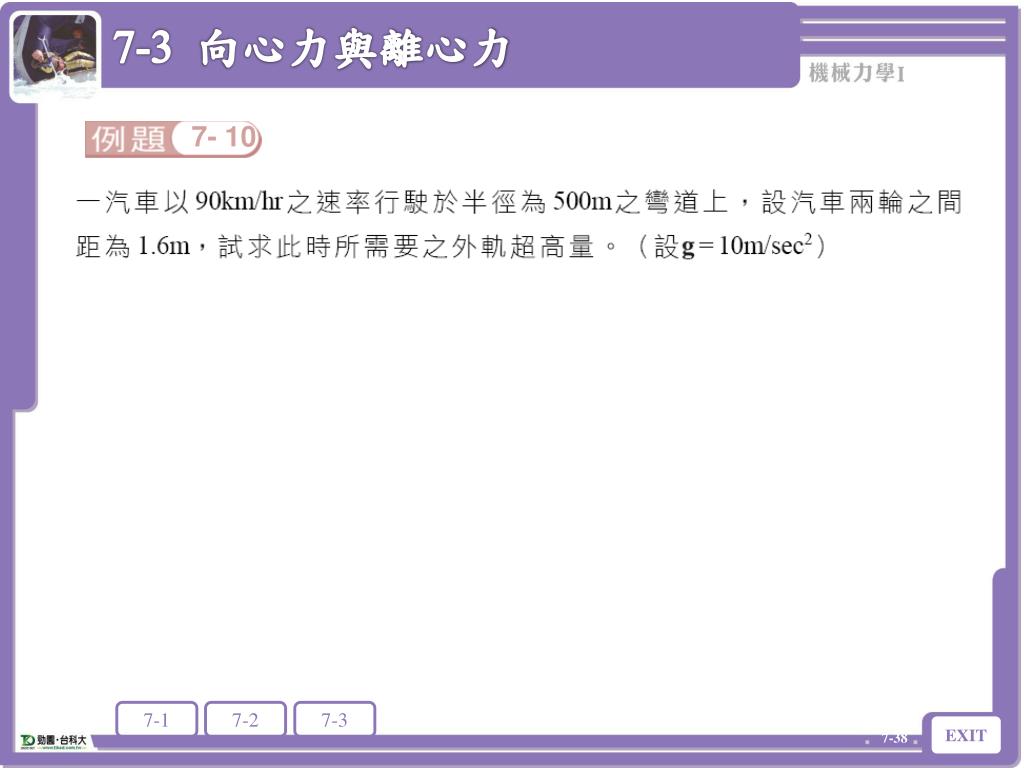

  38. 7-3 向心力與離心力 7-3 向心力與離心力 7- 10

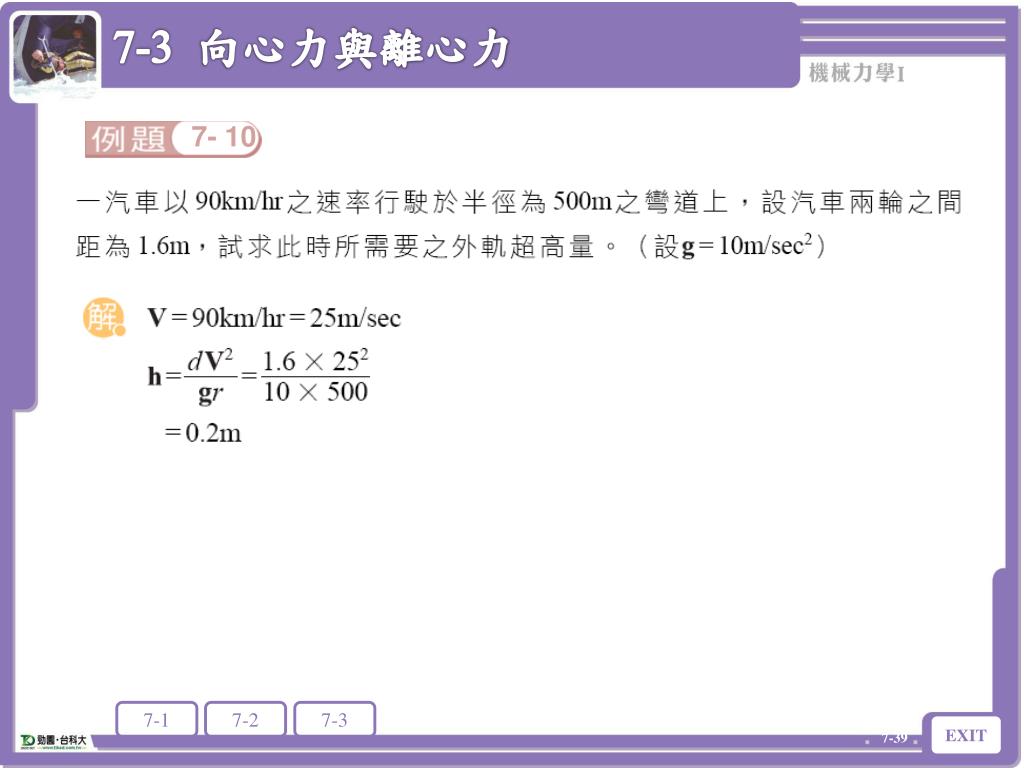

  39. 7-3 向心力與離心力 7-3 向心力與離心力 7- 10

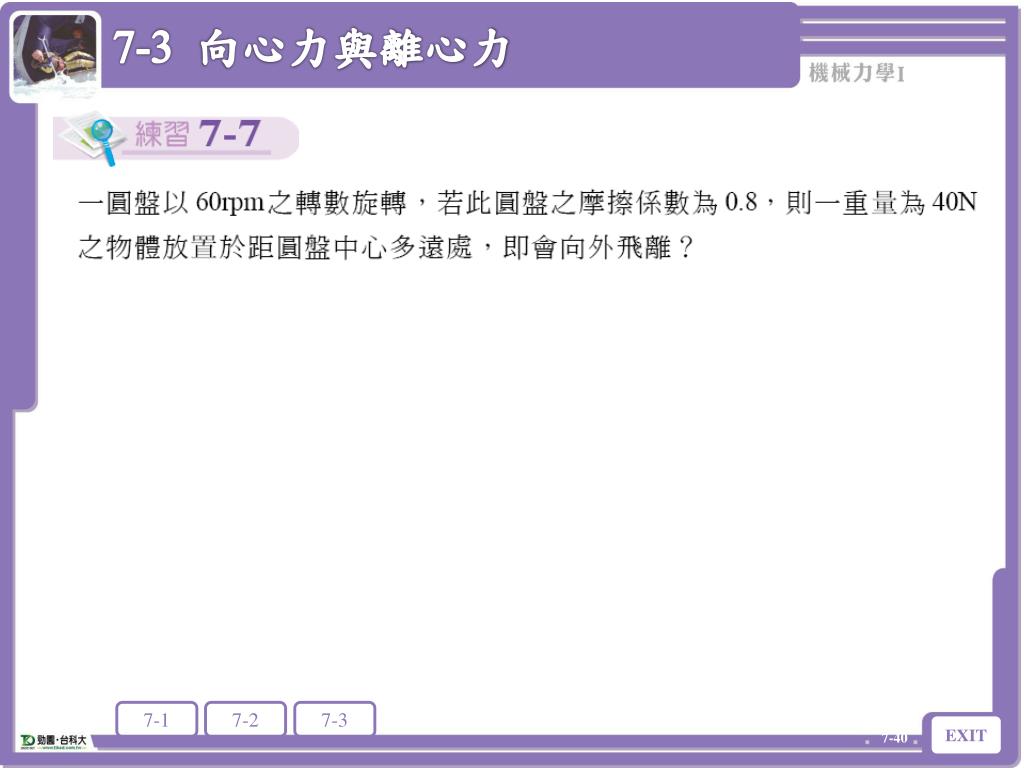

  40. 7-3 向心力與離心力 7-3 向心力與離心力

  41. 7-3 向心力與離心力 7-3 向心力與離心力
