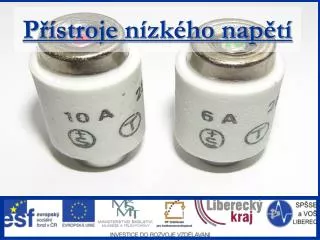

  1. Přístroje nízkého napětí

  2. Nebezpečí poškození elektrického zařízení * zkrat - dynamické účinky - tepelné účinky - pokles napětí * přetížení - tepelné účinky * přepětí a podpětí * zemní spojení * … Nebezpečí úrazu elektrickým proudem * poškození izolace * průraz na kostru * uvolněný vodič Něco úvodem Jaké poruchové stavy mohou nastat ?

  3. Pojistky Jističe Mohou některé přístroje plnit jistící a ochrannou funkci zároveň ?

  4. Jaké jsou základní parametry jistících přístrojů ? • soustava • jmenovité napětí a frekvence • jmenovitý proud • vypínací charakteristika • vypínací schopnost -maximální proud (výkon), jaký je pojistka schopna vypnout • způsob připojení • příslušenství

  5. Pojistky nízkého napětí Na jakém principu působí pojistka ? Pojistka pracuje na principu nejslabšího místa na vedení. Tavný vodič se při průtoku proudu působením Joulova tepla přeruší. Jak lze vyjádřit princip matematicky ? W=R*I2*t

  6. Působení pojistky * citlivost – běžné pojistky – (1,3 – 1,6) In - pro polovodiče – (1,1 – 1,25) In  mají malou citlivost na nízké nadproudy  dobře působí při velkých přetíženích a zkratových proudech * některé pojistky mají ukazatel stavu * některé pojistky mají vybavovací zařízení, po přerušení jedné fáze se odpojí ostatní fáze

  7. Charakteristiky pojistek gG - charakteristika pro normální použití aM - charakteristika pro motory gR-charakteristika pro polovodiče (zkrat a přetížení); aR –(pouze zkrat)

  8. Tavná charakteristikaPV22 gG 40A- tv=f(Ip) tv - doba tavení (s) Ip - poruchový (předvídaný) proud (A) Jaká bude doba působení pro Ip = 200 A Ip = 200 A tv = 0,5 s tv=0,5 s Ip=200 A

  9. Rozdělení pojistek • Trubičkové pojistky – Ivyp. – malý jištění koncových zařízení • Závitové pojistky - Ivyp. – 8 kA starší rozvody, přípojkové skříně • Válcové pojistky - Ivyp. – 120 kA moderní rozvody, možnost umístění na DIN lištu • Nožové pojistky - Ivyp. – 120 kA přípojkové skříně, průmyslové rozvody • Pojistky pro polovodiče - Ivyp. – 120 kA

  10. Pojistky - závěr 1. Pojistky mají velmi dobré vlastnosti při zkratu rychlost omezující schopnost spolehlivost 2. Špatně chrání proti přetížení (malá citlivost) 3. Omezené využití v automatizovaných provozech 4. Tavná vložka se nesmí opravovat !!! 5. Jsou levné a spolehlivé

  11. Instalační jističe Jak můžeme definovat funkci jističe ? Jistič je přístroj, který je schopen zapnout a vypnout obvod bez ohledu na velikost proudu až do své mezní vypínací schopnosti Icu. Funkce jističe: * ochrana obvodů proti zkratu a přetížení * ovládání při normálních stavech * ochrana osob před nebezpečných dotykem

  12. Hlavní části jističe 1. Vypínací spouště * jsou jádrem jističem a zabezpečují rozpojení obvodu v případě nadproudu * současné jističe mají dvě nezávislé spouště, které působí podle velikosti nadproudu * konstrukce s jednou spouští se neosvědčily a nepoužívají se 2. Zhášecí komora – zhášení oblouku při vypnutí 3. Kontaktní systém – pevný a pohyblivý kontakt 4. Připojovací svorky – různé způsoby připojení 5. Ostatní konstrukční části

  13. Působení jističe Tepelná spoušť - bimetal Je časově závislá a chrání proti přetížení Zkratová spoušť - elektromagnet Je časově nezávislá a chrání proti zkratu

  14. Ideální charakteristika jističe Výsledná charakteristika je dána složením obou charakteristik oblast působení tepelné spouště oblast působení zkratové spouště

  15. Charakteristiky jističe • charakteristika B- jištění obvodů, které nezpůsobují proudové rázy, domovní rozvody • charakteristika C- jištění obvodů, které způsobují běžné proudové rázy, všeobecné použití • charakteristika D- jištění obvodů s velkými proudovými rázy, motory, transformátory • charakteristika Z- elektronické obvody • charakteristika MA -nemá ochranu proti přetížení, ochrana motorů a transformátorů

  16. Podmínky pro působení jističe Tepelná spoušť B, C, D • pro I < 1,13In- jistič nesmí vypnout (t >1 hod.) • pro I > 1,45In- jistič musí vypnout (t<1 hod.) Tepelná spoušť Z • pro I < 1,05In- jistič nesmí vypnout (t >2 hod.) • pro I > 1,2In- jistič musí vypnout (t<1 hod.) • Zkratová spoušť (může se lišit podle výrobce) • charakteristika B- ( 3 – 5) In • charakteristika C - ( 5 – 10) In • charakteristika D - ( 10 – 15) In • charakteristika Z - ( 2 – 3) In

  17. tolerance v působení jističe při přetížení. Je-li I=2*(I/In) a doba vypnutí musí ležet v rozsahu 12 – 40 sekund t=(12-40) s ochrana vedení, bytové rozvody (zásuvky), dlouhá vedení, ochrana před nebezpečným dotykem univerzální jistič, běžné obvody, obvody s malými proudovými rázy obvody s velkými proudovými rázy - motory a transformátory I=2*(I/In)

  18. Ukázky jističů OEZ Letohrad LPE Icu=6 kA Eaton (Moeller) PL7 Icu=10 kA Schneider Electric C60L Icu=25 kA

  19. Příslušenství C60 (Schneder Electric) Tm – dálkové ovládání jističe OF – signalizace stavu jističe SD – signalizace zapůsobení spouště MNs – zpoždění 0,2 s;MNx – nevybaví při výpadku U MX + OF – napěťová spoušť pro dálkové vybavení jističe + signalizační kontakt MN – podpěťová spoušť – vybaví při poklesu pod 70% Un, použití pro TOTAL STOP

  20. Příslušenství C60 (Schneder Electric) Chráničová spoušť k jističi C60, připevňuje se na pravou stranu jističe jednofázový obvod trojfázový obvod

  21. Materiály Katalogy firem na výrobu a prodej jističů a pojistek
