  1. Úvod BIM

  2. Kontakty • Petr Matějka • Místnost B-421 • Mail: petr.matejka@fsv.cvut.cz • Telefon: 607 803 814 • Konzultace • Standardně • Úterý 12:00 – 13:00 • Čtvrtek 9:00 – 11:00 • Nahlásit se předem • V případě potřeby konzultace i jindy Úvod

  3. Průběh předmětu • Co byste na konci měli umět? • Vědět co je to BIM • Orientovat se v základním názvosloví • Orientovat se v základních nástrojích BIM • Rozlišovat BIM z hlediska životního cyklu stavby • Ovládat některé nástroje základní BIM • Chápat důležitost BIM v budoucnosti • Znát nedostatky, překážky a rizika BIM Úvod

  4. Průběh předmětu • Přednášky • Celkem 6 přednášek • Standardní přednášky jsou nepovinné • Žádná docházka • Žádné průběžné testy • Povinná přednáška v případě přednášejícího hosta • 25.11.: Ing. Rudolf Daniel: Dlubal • Možná další přednáška hosta (architekt) Úvod

  5. Průběh předmětu • Cvičení • Celkem 12 cvičení • Docházka • Docházka „povinná“ (2 absence) • Absence nebudeme řešit v případě hotových úloh • Průběh cvičení • Práce s různými softwary Úvod

  6. Průběh předmětu • Domácí úkoly (úlohy) • Práce na úlohách v průběhu cvičení • Úlohy na sebe navazují • Je potřeba pracovat soustavně • Průběh cvičení • Cvičení jsou dlouhá • V průběhu cvičení čas na zpracování úloh • Na koncích cvičení čas na dodělání • Možnost instalace software doma Úvod

  7. Zakončení předmětu • Test z teorie • Na poslední přednášce • Ústní přezkoušení látky ze cvičení • Jedině až poté, co byl napsán test • Přezkoušení na počítači • 2 otázky • Na posledních cvičení Úvod

  8. Zakončení předmětu • Výsledná známka • A až D z testu si můžou nechat zapsat známku o stupeň horší a nemusí na ústní • A až E, kteří si nenechali zapsat známku půjdou na ústní • Možnost zlepšení/zhoršení výsledné známky o 1 stupeň • F musí opakovat test Úvod

  9. Zakončení předmětu • Příklad 1 • Daniel dostane z testu B. Buď si může rovnou nechat zapsat C, nebo může jít k ústnímu. U ústního dostane 2 otázky. Pokud žádnou nezodpoví, dostane C. Pokud zodpoví jednu, dostane B a pokud zodpoví obě dvě, dostane A. Úvod

  10. Zakončení předmětu • Příklad 2 • Šimon dostane z testu E, protože se moc neučil. Kdyby si chtěl nechat rovnou zapsat známku, dostal by F a to by neprospěl, takže musí na ústní. Tam dostane dvě otázky a pokud zodpoví obě dvě správně, dostane D. Pokud zodpoví jen jednu, dostane E a pokud žádnou, tak si to bude muset zopakovat. Úvod

  11. Zakončení předmětu • Příklad 3 • Zuzanka se hodně učila, a tak dostane z testu A. Buď si může rovnou nechat zapsat B, nebo půjde k ústnímu. Tam už ale stačí jen jedna otázka. Pokud ji zodpoví, dostane A. Pokud ji nezodpoví, dostane B. Není důvod, aby dostala 2 otázky, protože lepší než A není nic. Úvod

  12. Stavebnictví • Velký důraz na plánování • Dříve řídil projekt jeden člověk, nyní nutná spolupráce mnoha týmů • Zvyšující se množství specialistů Úvod

  13. Projekty ve stavebnictví • Charakteristické • Komplexní • Jedinečné • Dlouhá doba trvání • Vysoký objem zdrojů Úvod

  14. Projekty ve stavebnictví • Fáze projektů • Přípravná • Realizační • Provozní • Likvidační Úvod

  15. Co je BIM? • No? Úvod

  16. Co je BIM • BuildingInformation Modeling (Autodesk) • Informační model (modelování) budovy • Graphisoft: VirtualBuilding • Bentley Systems: Integrated Project Models • Objektové parametrické modelování stavby Úvod

  17. Co je BIM • Building • Může znamenat budovu • Ale i budovu a její okolí, například: • Budova • Infrastruktura • Okolní prostředí • Ale i například: • Strategie a rozhodnutí • Dodavatelské systémy • Recyklace odpadů Úvod

  18. Co je BIM • Information • Nejdůležitější část akronymu • O tom to všechno je – práce s informacemi • Interpretace informací • Propojení informací • Možný různý typ informací, například: • Informace o konstrukci • Informace napříč profesemi • Informace řízení staveb Úvod

  19. Co je BIM • Model / Modeling • Model je definován informacemi • Někdy bývá interpretováno jako management • Model je vlastně nástroj managementu • Záleží na tom, zda je BIM věc nebo proces • Pokud je to věc, odpovídá více Model • Pokud je to proces, Management je přesnější Úvod

  20. Virtual Design and Construction • Zkratka VDC • Někdo vnímá jako ekvivalent k BIM • Někdo jako proces, zatímco BIM je nástroj Úvod

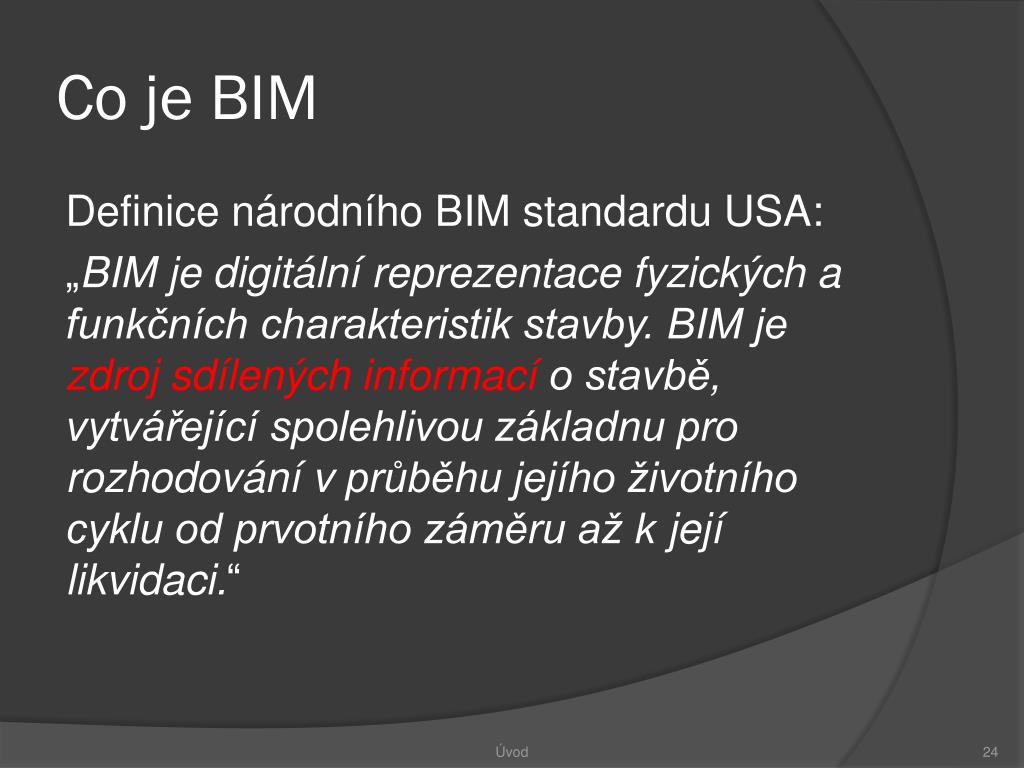

  21. Co je BIM Definice národního BIM standardu USA: „BIM je digitální reprezentace fyzických a funkčních charakteristik stavby. BIM je zdroj sdílených informací o stavbě, vytvářející spolehlivou základnu pro rozhodování v průběhu jejího životního cyklu od prvotního záměru až k její likvidaci.“ Úvod

  22. Co je BIM Definice národního BIM standardu USA: „BIM je digitální reprezentace fyzických a funkčních charakteristik stavby. BIM je zdroj sdílených informací o stavbě, vytvářející spolehlivou základnu pro rozhodování v průběhu jejího životního cyklu od prvotního záměru až k její likvidaci.“ Úvod

  23. Co je BIM Definice národního BIM standardu USA: „BIM je digitální reprezentace fyzických a funkčních charakteristik stavby. BIM je zdroj sdílených informací o stavbě, vytvářející spolehlivou základnu pro rozhodování v průběhu jejího životního cyklu od prvotního záměru až k její likvidaci.“ Úvod

  24. Co je BIM Definice národního BIM standardu USA: „BIM je digitální reprezentace fyzických a funkčních charakteristik stavby. BIM je zdroj sdílených informací o stavbě, vytvářející spolehlivou základnu pro rozhodování v průběhu jejího životního cyklu od prvotního záměru až k její likvidaci.“ Úvod

  25. Co je BIM Definice národního BIM standardu USA: „BIM je digitální reprezentace fyzických a funkčních charakteristik stavby. BIM je zdroj sdílených informací o stavbě, vytvářející spolehlivou základnu pro rozhodování v průběhu jejího životního cyklu od prvotního záměru až k její likvidaci.“ Úvod

  26. Co je BIM Definice národního BIM standardu USA: „BIM je digitální reprezentace fyzických a funkčních charakteristik stavby. BIM je zdroj sdílených informací o stavbě, vytvářející spolehlivou základnu pro rozhodování v průběhu jejího životního cyklu od prvotního záměru až k její likvidaci.“ Úvod

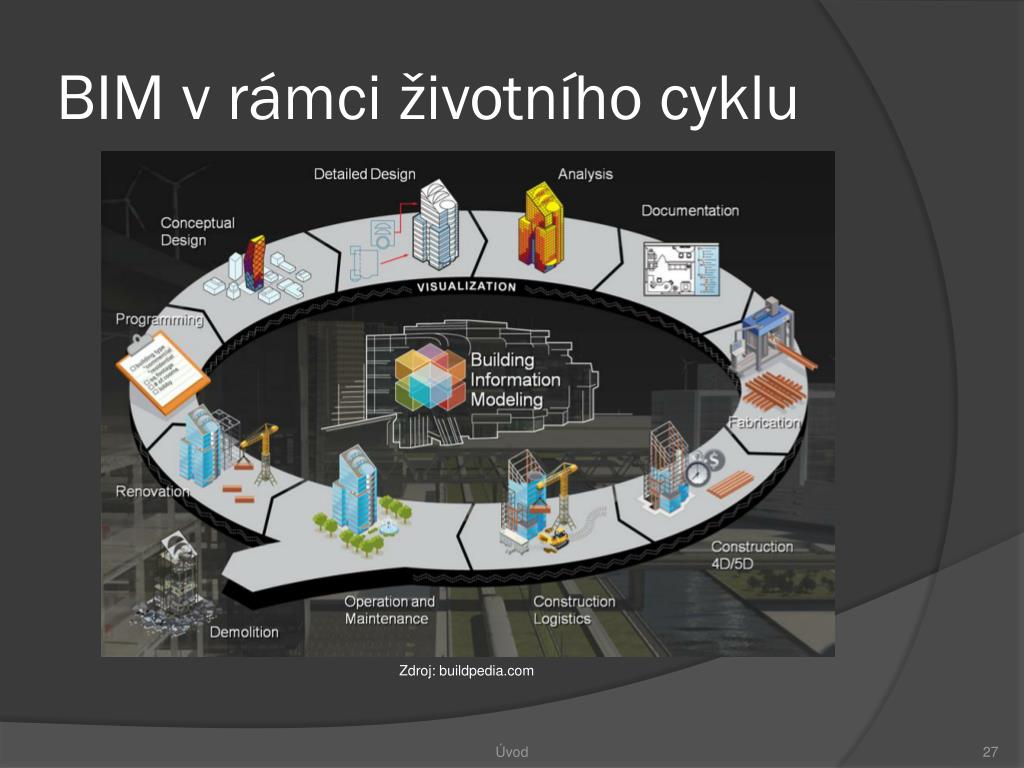

  27. BIM v rámci životního cyklu Zdroj: buildpedia.com Úvod

  28. Mylné představy o BIM • BIM je náhražkou za lidské zdroje • BIM zajistí automatizaci veškerých procesů • BIM je jeden model, ve kterém je všechno • BIM je dokonalý nástroj, který vyloučí chybovost • BIM je 3D model • BIM je revoluce ve stavebnictví Úvod

  29. Mylné představy o BIM • BIM je jedna platforma (jeden software) Úvod

  30. Vícerozměrné modelování • Práce s dalšími informacemi o projektu • Prostor (3D) • Čas (4D) • Peníze (5D) • Další informace (6D+) • Propojení informací • Rozdíl oproti CAD aplikacím • CAD = ComputerAided Design Úvod

  31. Formy BIM • Software • Nástroj (konkrétní činnost) • Platforma (prostředí) • Zařízení • Výpočetní technika • Stavební technika Úvod

  32. Formy BIM • Proces • Lidé • Spolupráce a komunikace • Nástroje • Propojení • Kompatibilita a standardizace • Vztahy zaměstnanců a nástrojů • Kvalifikace • Transparentnost, přehlednost a srozumitelnost • Řízení (projektování, rizika, náklady, čas …) Úvod

  33. Hlavní použití BIM • Projektová dokumentace • 3D modelování • Efektivnější práce architektů a projektantů • Snadnější spolupráce • Tvorba as-built dokumentace, detailnost • Vizualizace • Marketingový nástroj • Nástroj komunikace • Detekce kolizí • Energetické simulace Úvod

  34. Hlavní použití BIM • Řízení stavby • Časové plánování • Tvorba výkazu výměr a rozpočtů • Bezpečnostní management a POV • Řízení cash-flow • Řízení dodávek • Logistika Úvod

  35. Hlavní použití BIM • Fáze užívání • Činnosti facility managementu • Správa dokumentace • Opravy, revize • Řízení bezpečnosti • Řízení provozních nákladů Úvod

  36. Hlavní výhody použití BIM • Kvalitnější projektová dokumentace • Snazší a lepší vizualizace • Řešení detailů a jejich neopomenutí • Efektivnější práce • Elektronická dokumentace • Možnost ovlivnit důsledky dříve • V projektové dokumentace se řeší to, co se dříve řešilo až později • Úspory na změnách a opravách Úvod

  37. Hlavní výhody použití BIM • Zefektivnění řízení realizační fáze • Vnitropodnikové • Řízení subdodávek • Snížení rizika • Předcházení problémům • Včasné odhalení chyb • Informace o prvcích součástí modelu • Zefektivnění provozní fáze Úvod

  38. Hlavní výhody použití BIM • Důraz na spolupráci • Klade vyšší nároky, nicméně přináší mnoho užitku • Zefektivnění práce s informacemi mimo model • Existují nástroje, které druhotně usnadňují například: • Komunikaci • Dodavatelské informace • Správu důležitých dokumentů atd. Úvod

  39. Historie BIM • Snaha tvorby funkčních modelů • Počátek parametrického modelování • Strojírenství (automobily, letadla, turbíny) • Elektrotechnika (výpočetní technika, schémata) • Chemie a biologie (modelování molekul a molekulárních systémů) Úvod

  40. Historie BIM • Počátky 1962 • D. C. Engelbart napsal článek AugmentingHumanIntelect • 1963 • Ivan Sutherland’sSketchpad • Po roce 1970 • Ch. Eastman prohlásil, že pouhé kreslení je málo a není efektivní Úvod

  41. Historie BIM • 1977 • Ch. Eastman napsal článek GLIDE (Graphical Language for Interactive Design) • 1982 • G. Bojár (Maďarsko): První software Graphisoft: Radar CH; od 1987 ArchiCAD • Vznik Autodesk AutoCAD Úvod

  42. Historie BIM • 1985 • Parametric Technology Corporation: Pro/ENGINEER (později Revit) • 1988 • P. Teicholz: 4D modelování • 1995 • Vznik IFC(International FoundationClass) Úvod

  43. Historie BIM • 2000 • Revit zakoupen společností Autodesk • Propojení s Architectural Desktop • Vznik první komplexní platformy • 2000+ • BIM se ve světě stává běžným pojmem • Vnik nových společností a nástrojů Úvod

  44. BIM dnes • Velmi odlišné v různých částech světa • Velká míra využívání: • USA • Skandinávie (zejména Finsko, ale i Norsko, Švédsko a Dánsko) • Singapur • Japonsko • Spojené Arabské Emiráty • Jižní Korea Úvod

  45. BIM dnes • Velmi odlišné v různých částech světa • Menší míra využívání: • Velká Británie • Čína (zejména Hong Kong) • Malajsie • Taiwan • Austrálie Úvod

  46. BIM dnes • Velmi odlišné v různých částech světa • Otázka budoucnosti • Německo • Francie • Česká Republika Úvod

  47. BIM ve světě Zdroj: http://www.wspgroup.com/en/wsp-group-bim/BIM-around-the-world/ Úvod

  48. BIM ve Finsku • Od roku 2001 řada státních pilotních projektů na rozvoj BIM • Na základě úspěchu od roku 2007 nastaven standard s použitím BIM • Sestavení příručky BIM Requirements • V roce 2012 navázáno tzv. Common BIM Requirements • Světový BIM leader Úvod

  49. BIM ve Švédsku • V roce 2009 vznik programu OpenBIM • Snaha o vytvoření otevřených standardů a pracovních postupů • Marketingová kampaň Graphisoftu, Tekly a dalších vývojářů • Spolupráce s dalšími organizacemi v mezinárodním měřítku • Iniciativa buildingSMART Úvod

  50. BIM v USA • Kořeny BIM • BIM hojně využíváno • Vzhledem k objemu produkce se však jedná pouze o nízký podíl celkové produkce • Velmi se liší v závislosti na konkrétním státu • Některé státy vyžadují BIM ve veřejných zakázkách • V roce 2012 publikován National BIM Standard-United States Version 2 Úvod
