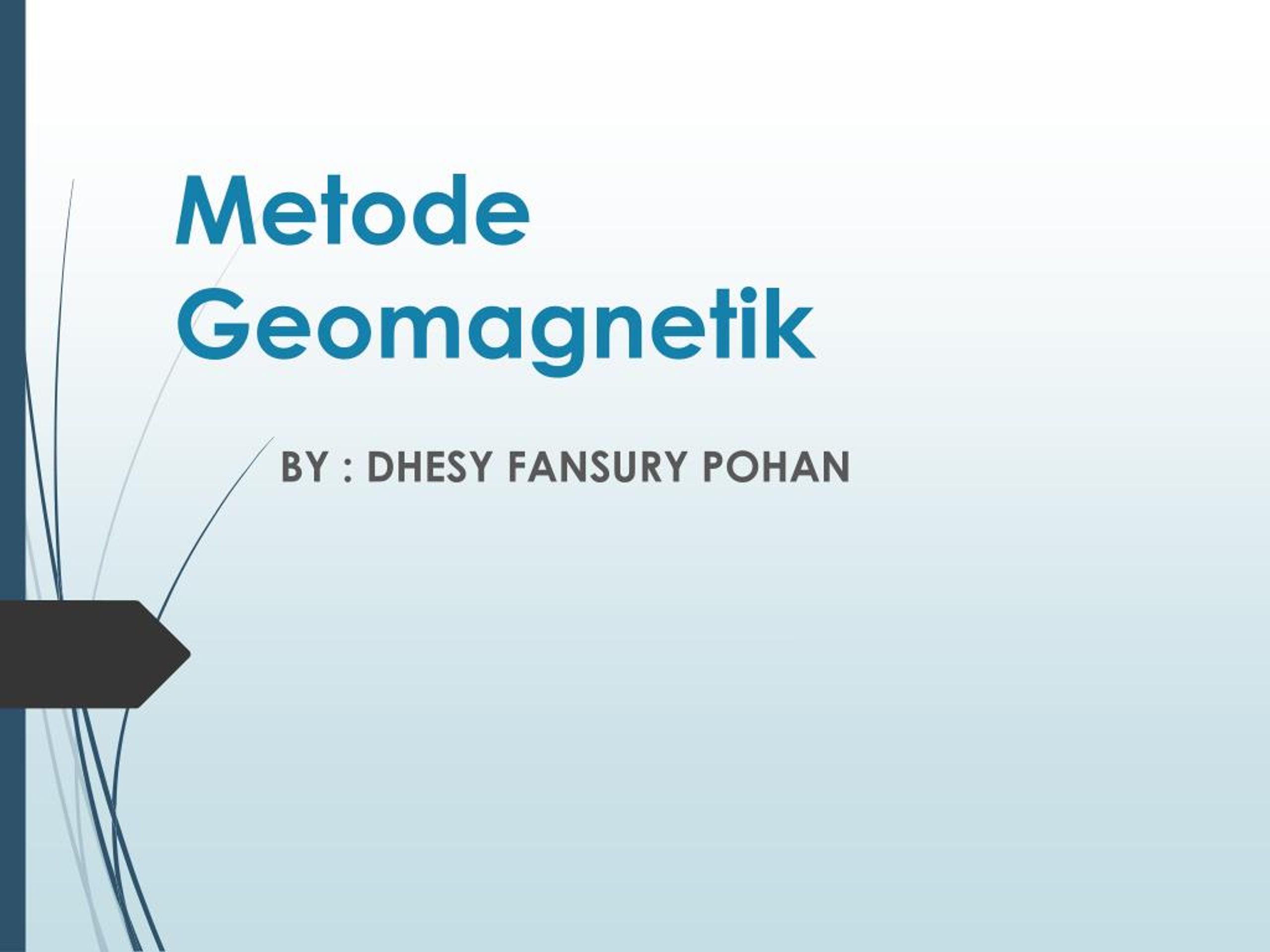

  1. MetodeGeomagnetik BY : DHESY FANSURY POHAN

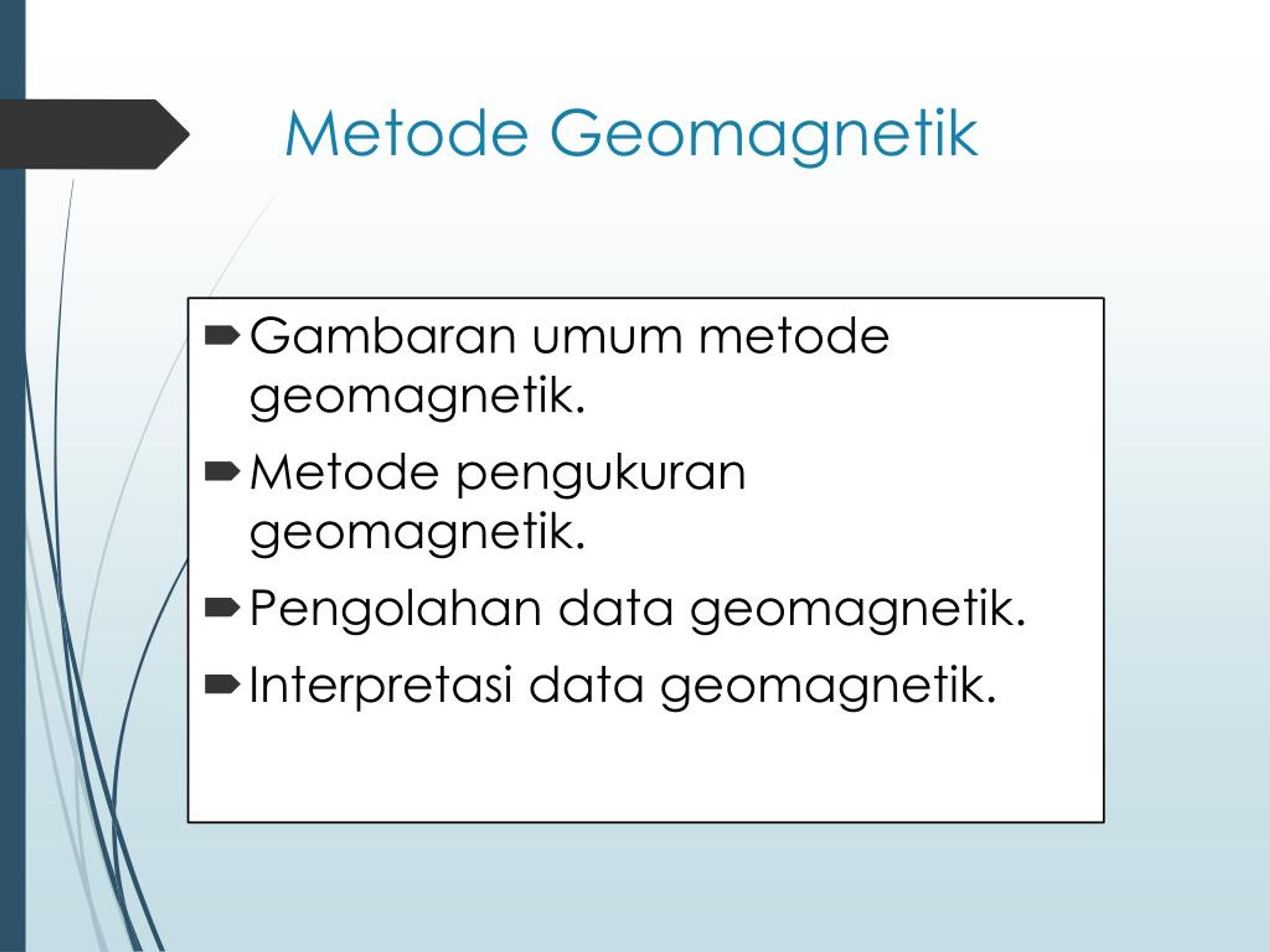

  2. MetodeGeomagnetik • Gambaranumummetodegeomagnetik. • Metodepengukurangeomagnetik. • Pengolahandata geomagnetik. • Interpretasidata geomagnetik.

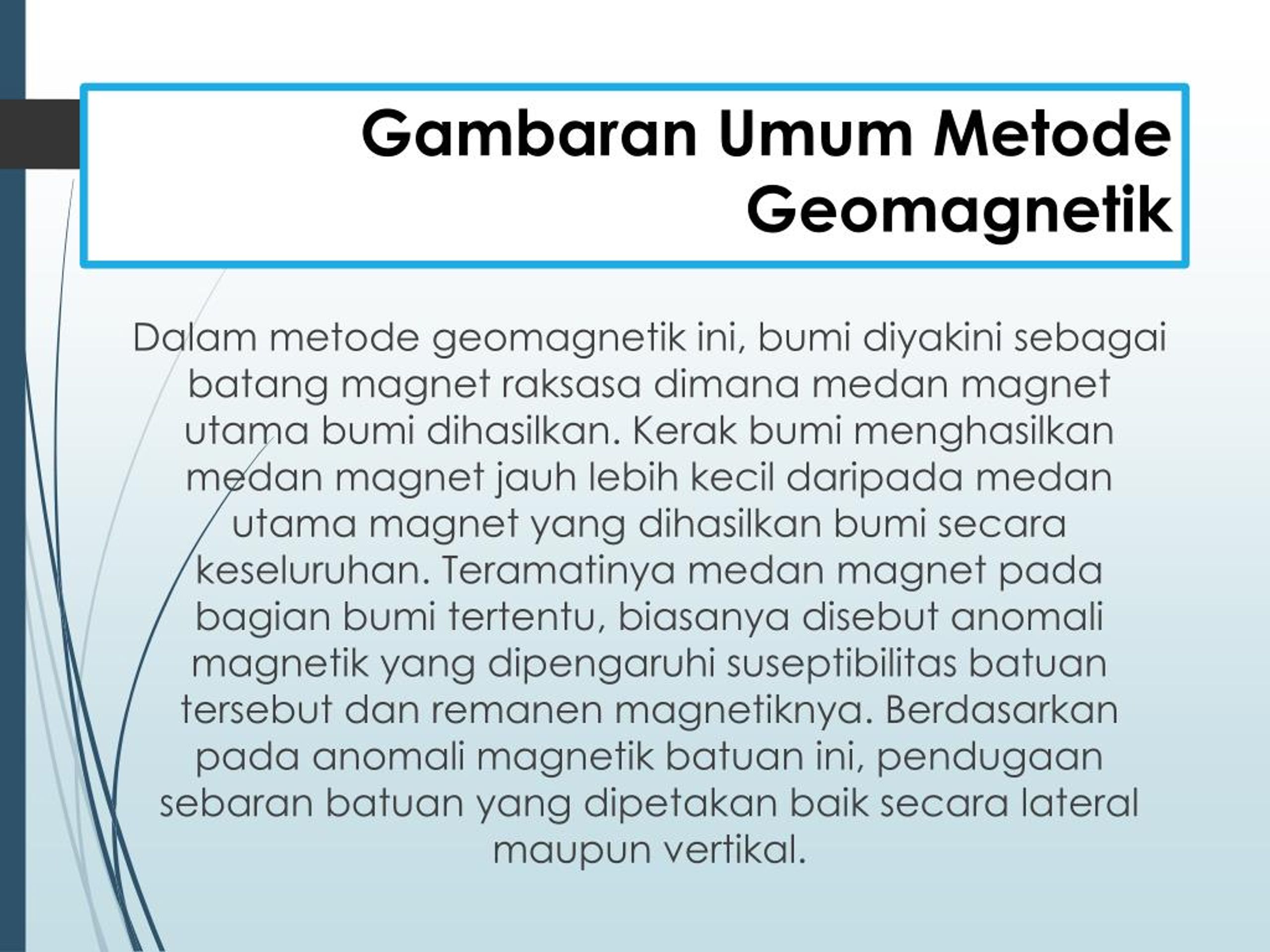

  3. GambaranUmumMetodeGeomagnetik Dalammetodegeomagnetikini, bumidiyakinisebagaibatang magnet raksasadimanamedan magnet utamabumidihasilkan. Kerakbumimenghasilkanmedan magnet jauhlebihkecildaripadamedanutama magnet yang dihasilkanbumisecarakeseluruhan. Teramatinyamedan magnet padabagianbumitertentu, biasanyadisebutanomalimagnetik yang dipengaruhisuseptibilitasbatuantersebutdanremanenmagnetiknya. Berdasarkanpadaanomalimagnetikbatuanini, pendugaansebaranbatuan yang dipetakanbaiksecara lateral maupunvertikal.

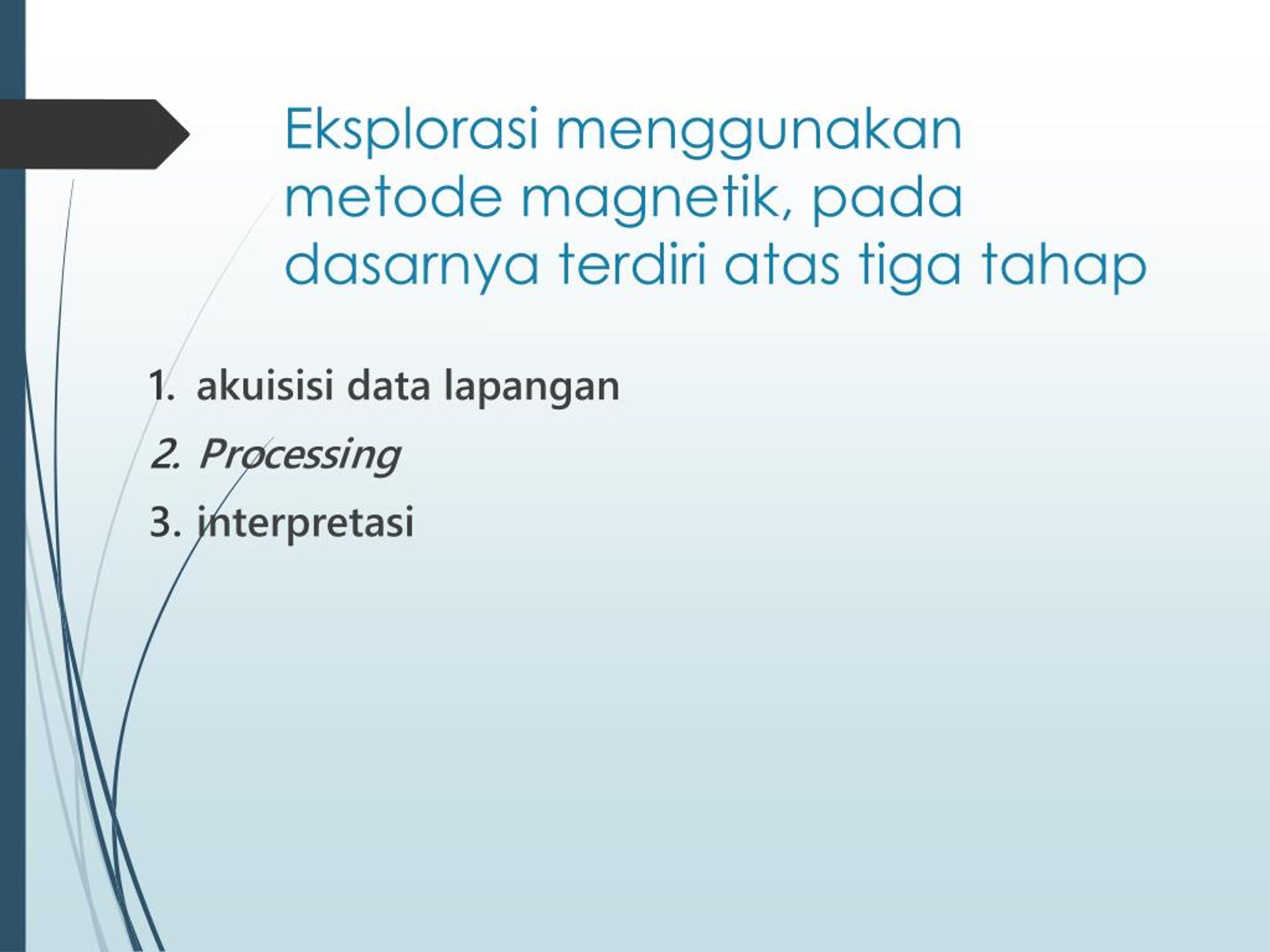

  4. Eksplorasimenggunakanmetodemagnetik, padadasarnyaterdiriatastigatahap • akuisisidata lapangan • Processing • interpretasi

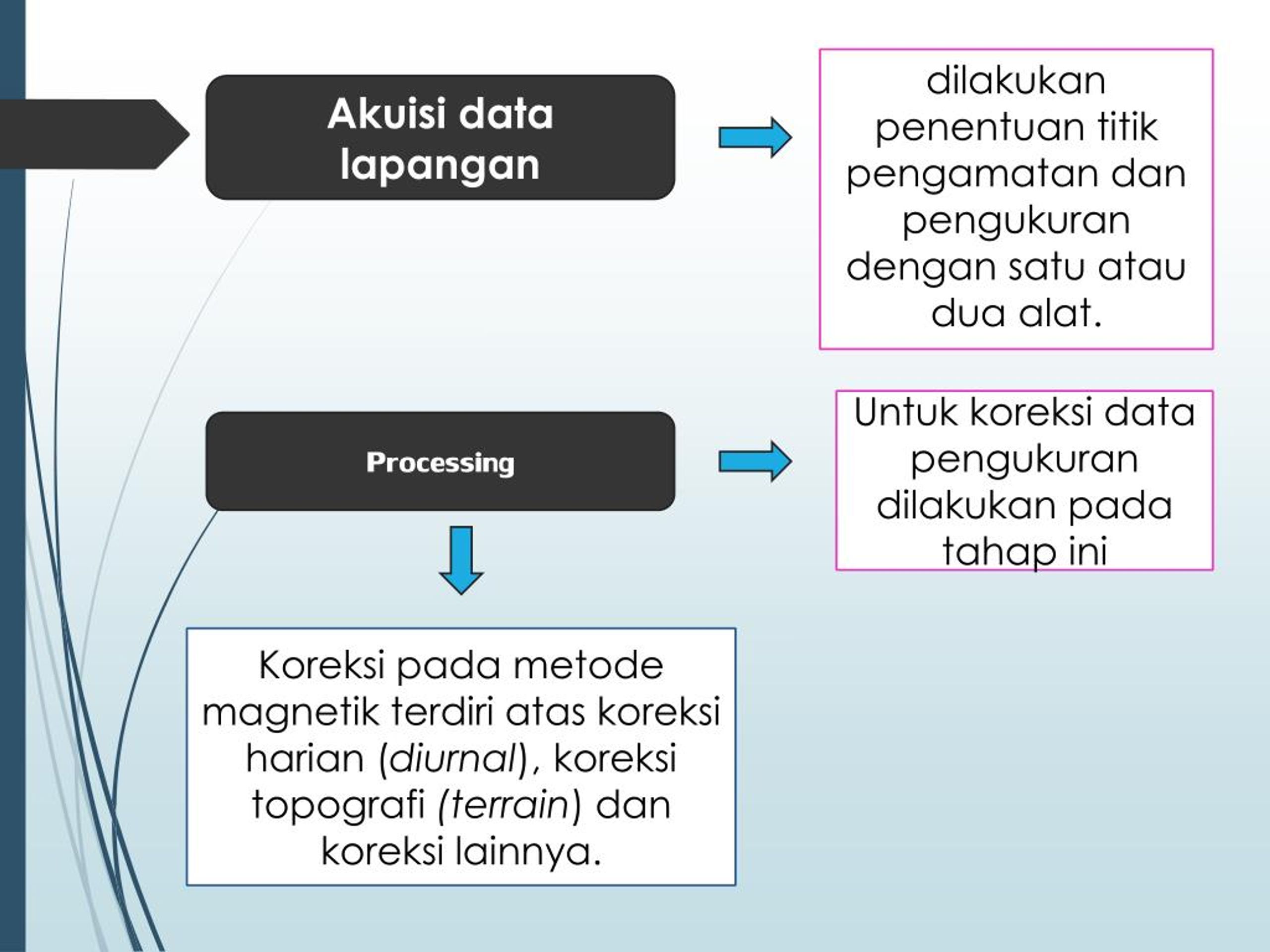

  5. Akuisi data lapangan dilakukanpenentuantitikpengamatandanpengukurandengansatuatauduaalat. Untukkoreksi data pengukurandilakukanpadatahapini Processing Koreksipadametodemagnetikterdiriataskoreksiharian (diurnal), koreksitopografi(terrain) dankoreksilainnya.

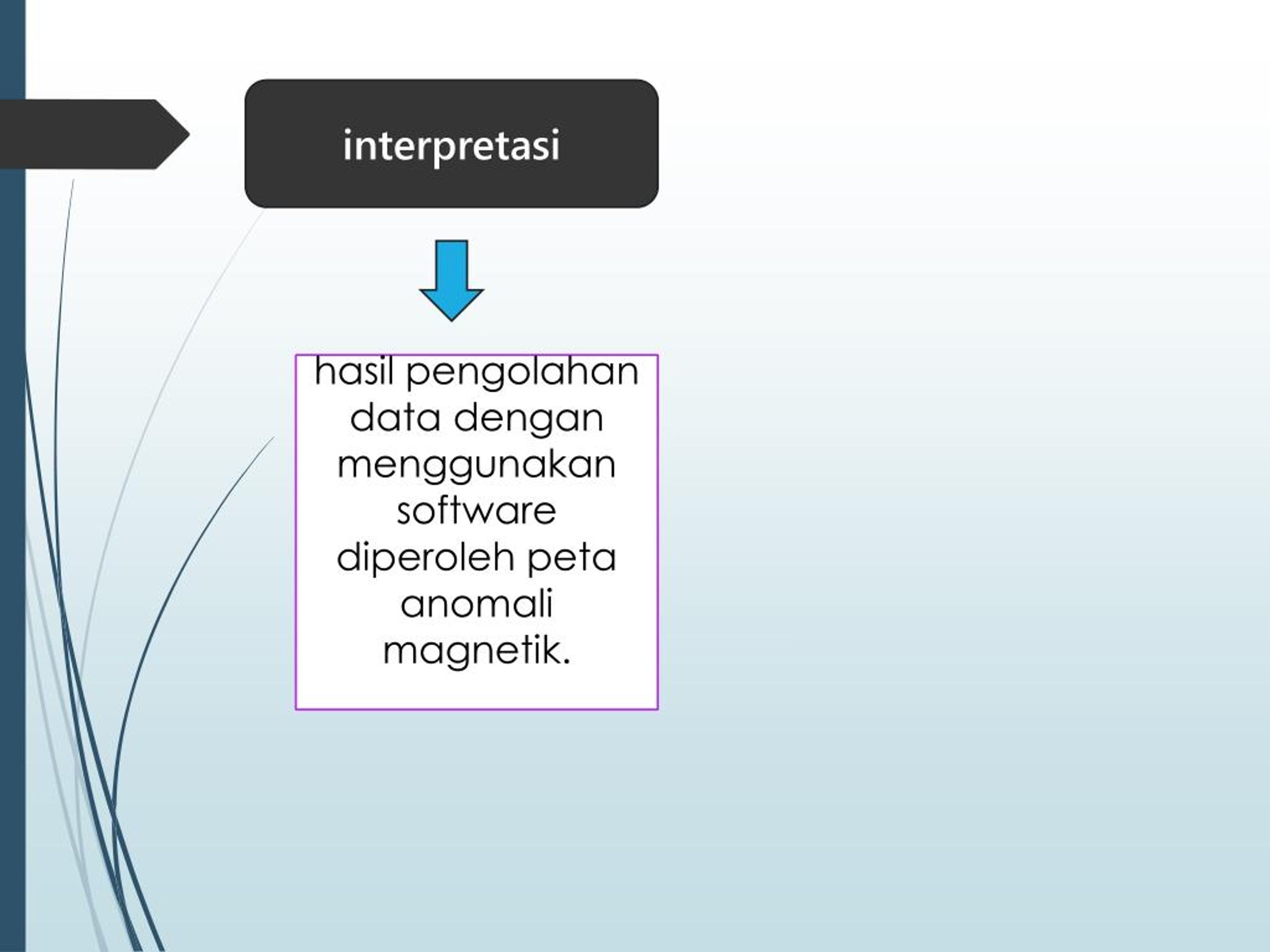

  6. interpretasi hasilpengolahan data denganmenggunakan software diperolehpetaanomalimagnetik.

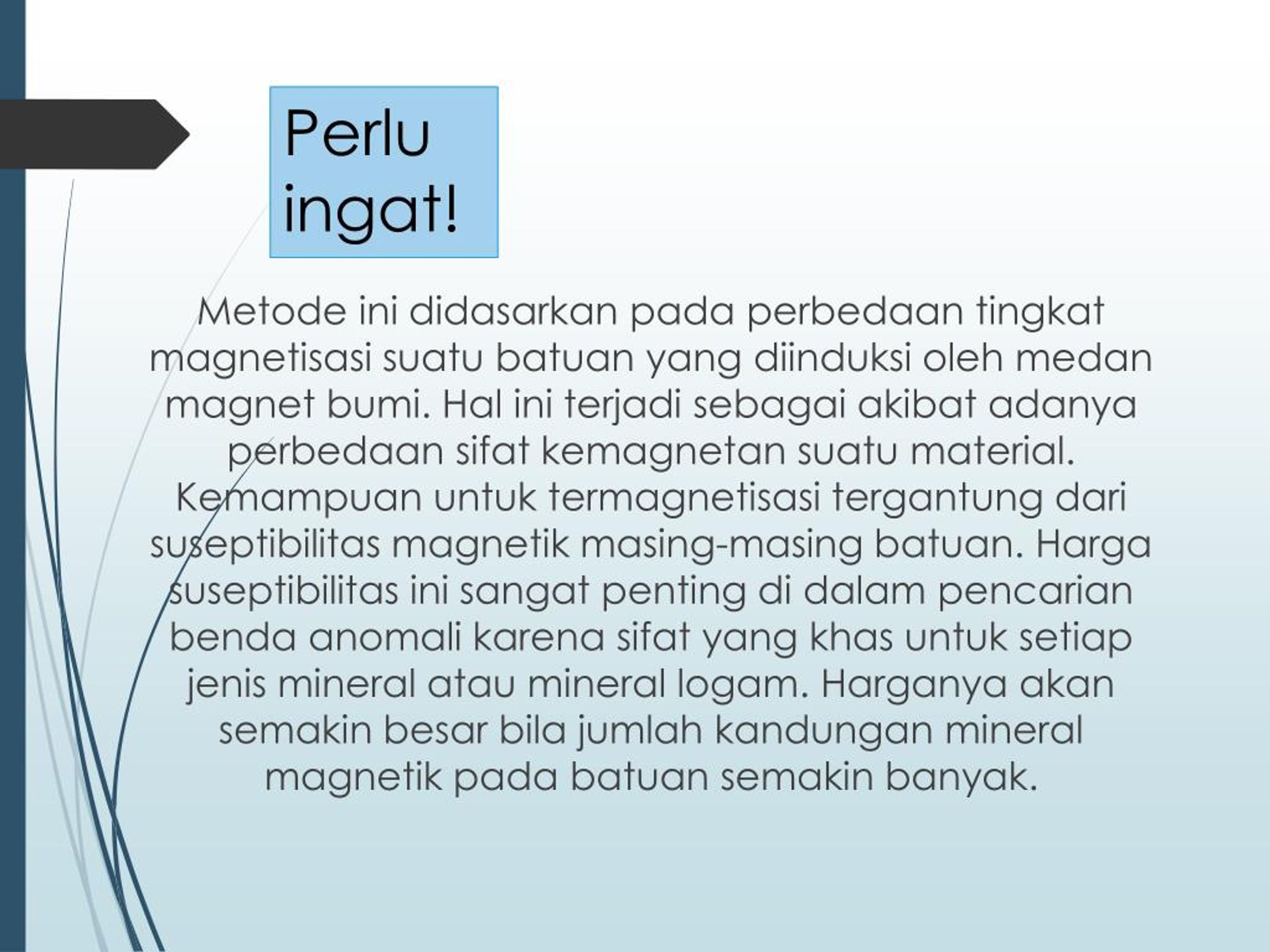

  7. Perluingat! Metodeinididasarkanpadaperbedaantingkatmagnetisasisuatubatuan yang diinduksiolehmedan magnet bumi. Hal initerjadisebagaiakibatadanyaperbedaansifatkemagnetansuatu material. Kemampuanuntuktermagnetisasitergantungdarisuseptibilitasmagnetikmasing-masingbatuan. Hargasuseptibilitasinisangatpenting di dalampencarianbendaanomalikarenasifat yang khasuntuksetiapjenis mineral atau mineral logam. Harganyaakansemakinbesarbilajumlahkandungan mineral magnetikpadabatuansemakinbanyak.

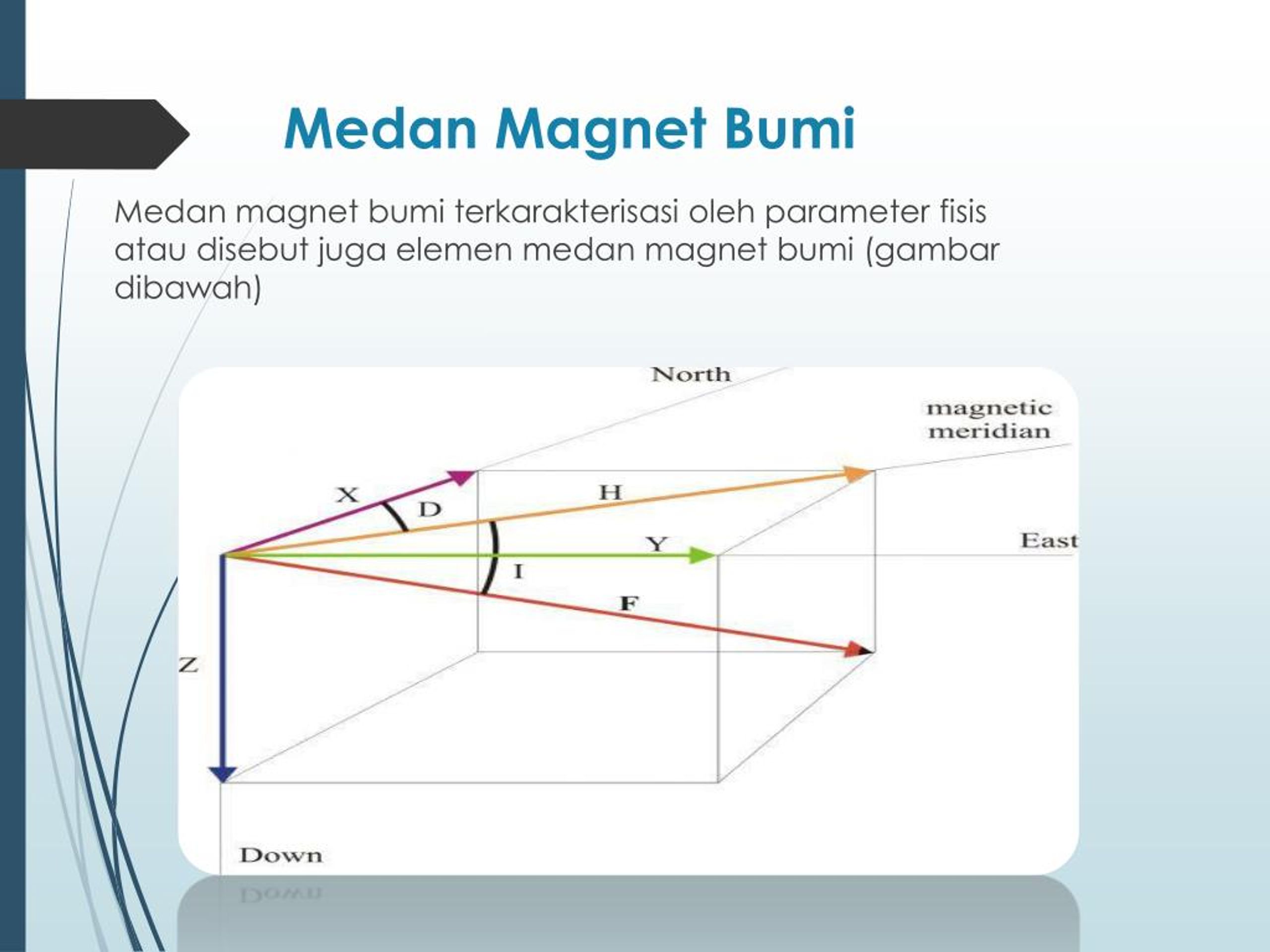

  8. Medan Magnet Bumi Medan magnet bumiterkarakterisasioleh parameter fisisataudisebutjugaelemenmedan magnet bumi (gambardibawah)

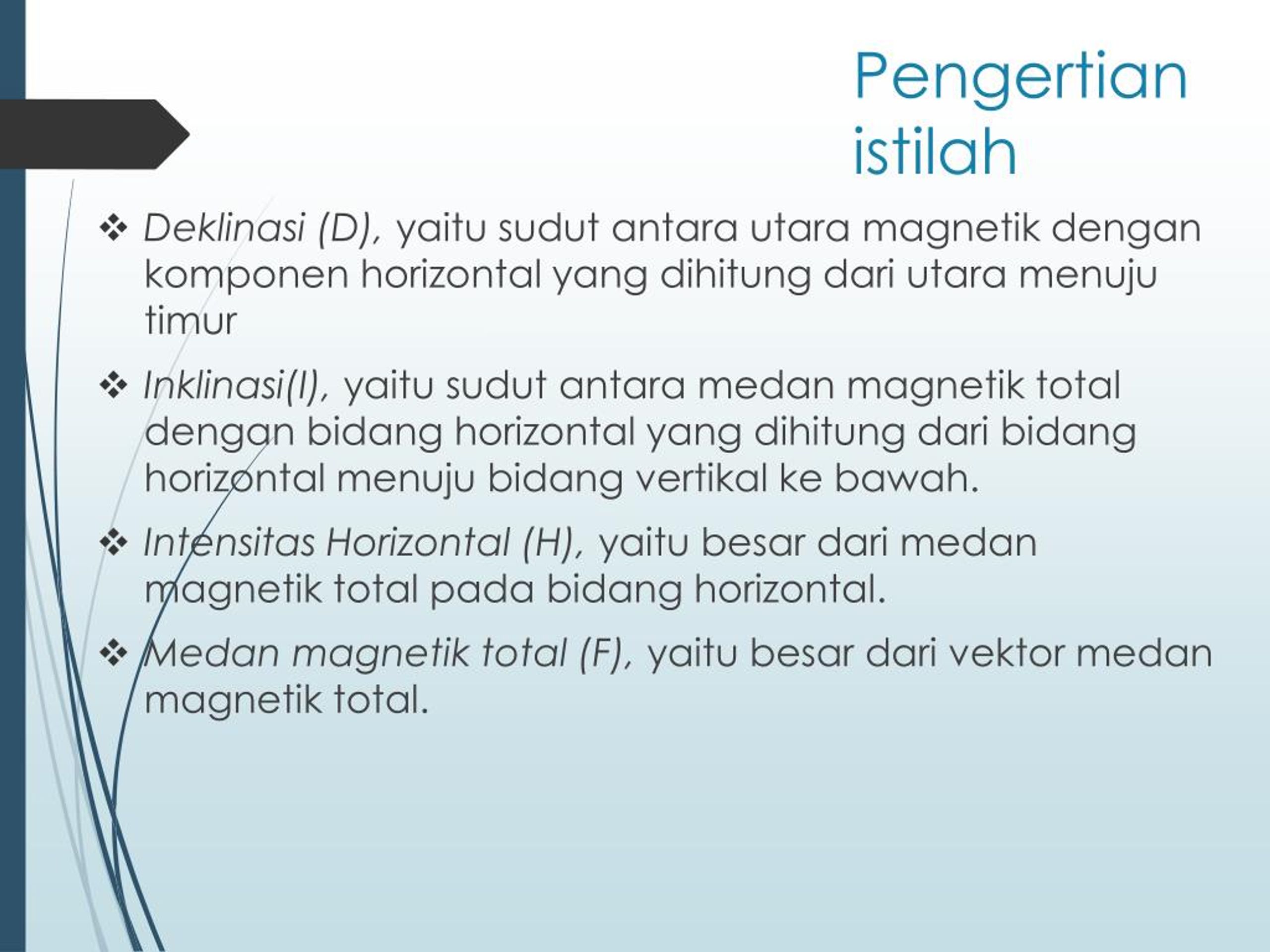

  9. Pengertianistilah • Deklinasi(D), yaitusudutantarautaramagnetikdengankomponen horizontal yang dihitungdariutaramenujutimur • Inklinasi(I), yaitusudutantaramedanmagnetik total denganbidang horizontal yang dihitungdaribidang horizontal menujubidangvertikalkebawah. • Intensitas Horizontal (H), yaitu besar dari medan magnetik total pada bidang horizontal. • Medan magnetik total (F), yaitu besar dari vektor medan magnetik total.

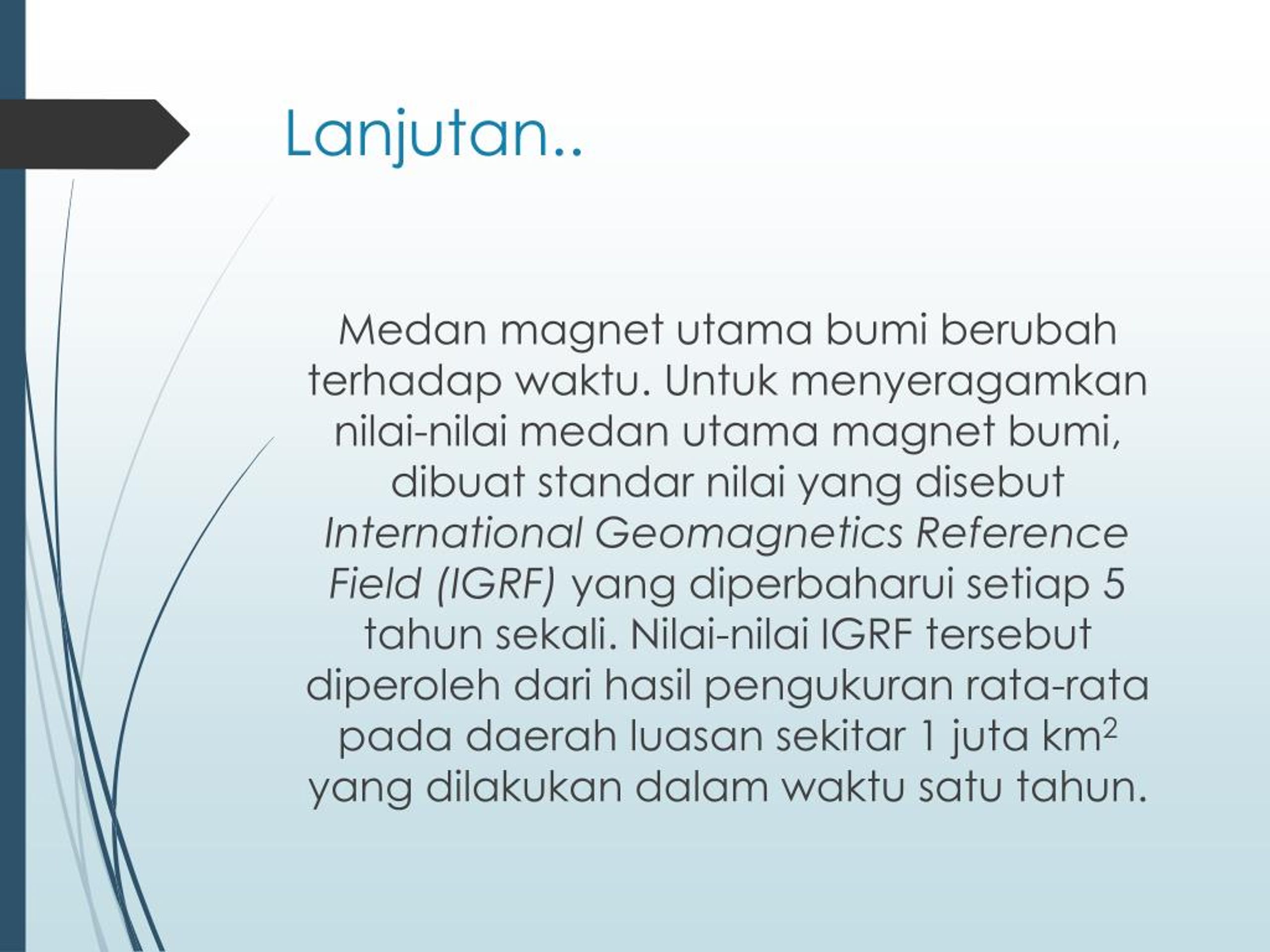

  10. Lanjutan.. Medan magnet utamabumiberubahterhadapwaktu. Untukmenyeragamkannilai-nilaimedanutama magnet bumi, dibuatstandarnilai yang disebutInternational Geomagnetics Reference Field (IGRF) yang diperbaharuisetiap 5 tahunsekali. Nilai-nilai IGRF tersebutdiperolehdarihasilpengukuran rata-rata padadaerahluasansekitar 1 juta km2 yang dilakukandalamwaktusatutahun.

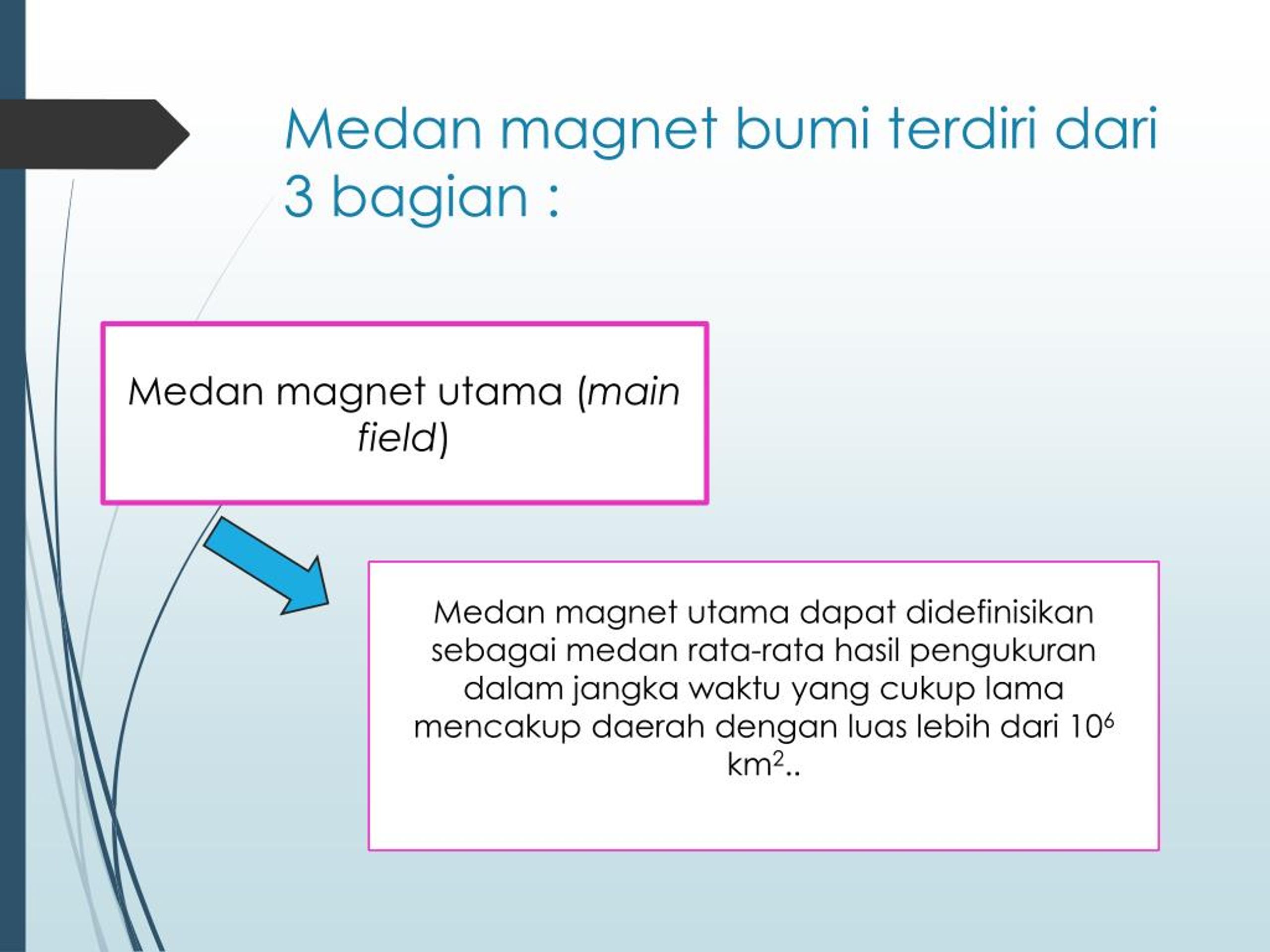

  11. Medan magnet bumi terdiri dari 3 bagian : • Medan magnet utama (main field) Medan magnet utamadapatdidefinisikansebagaimedan rata-rata hasilpengukurandalamjangkawaktu yang cukup lama mencakupdaerahdenganluaslebihdari 106 km2..

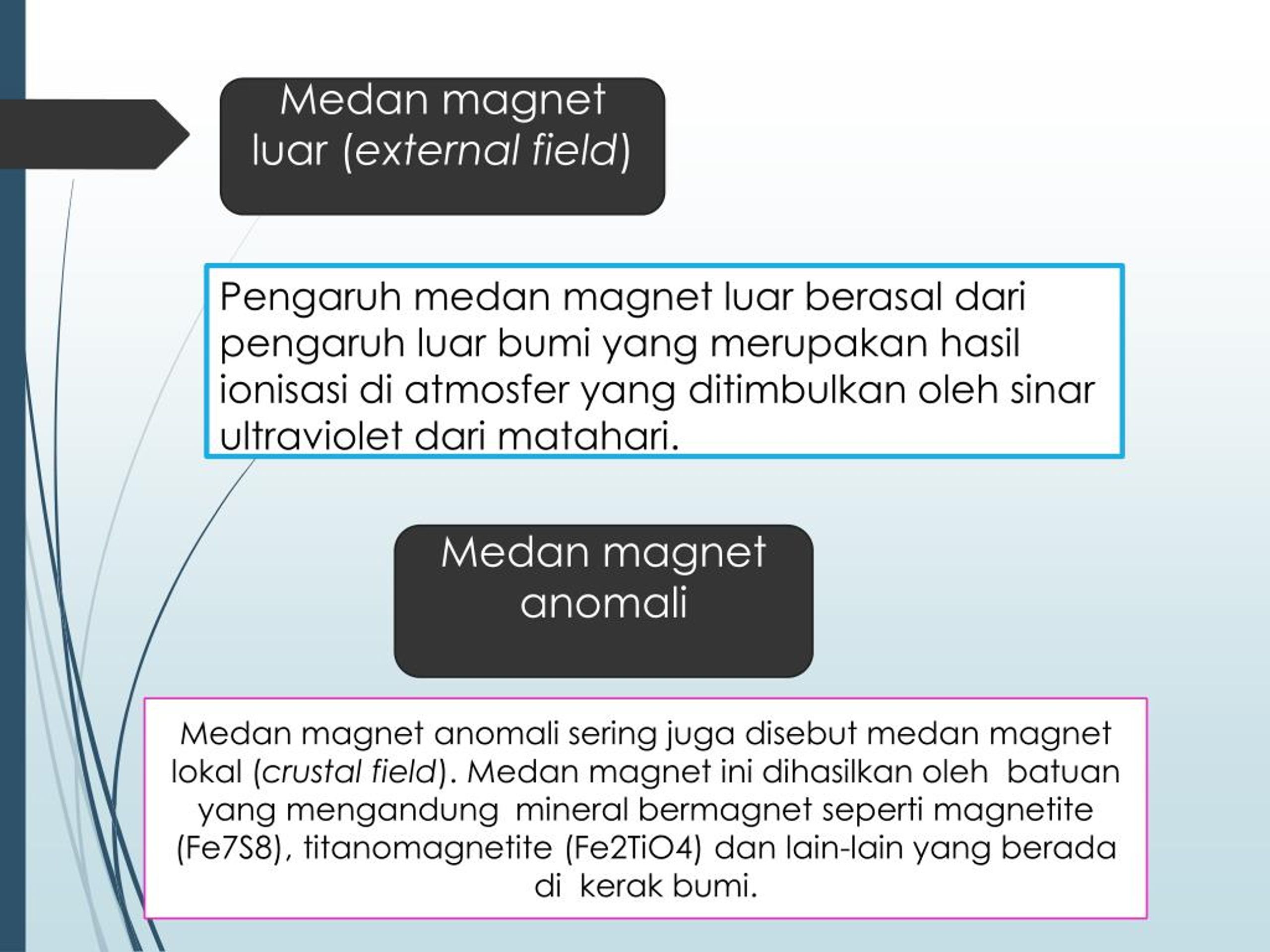

  12. Medan magnet luar (external field) Pengaruhmedan magnet luarberasaldaripengaruhluarbumi yang merupakanhasilionisasi di atmosfer yang ditimbulkanolehsinar ultraviolet darimatahari. • Medan magnet anomali Medan magnet anomaliseringjugadisebutmedan magnet lokal (crustal field). Medan magnet inidihasilkanolehbatuan yang mengandung mineral bermagnetseperti magnetite (Fe7S8), titanomagnetite(Fe2TiO4) dan lain-lain yang berada di kerak bumi.

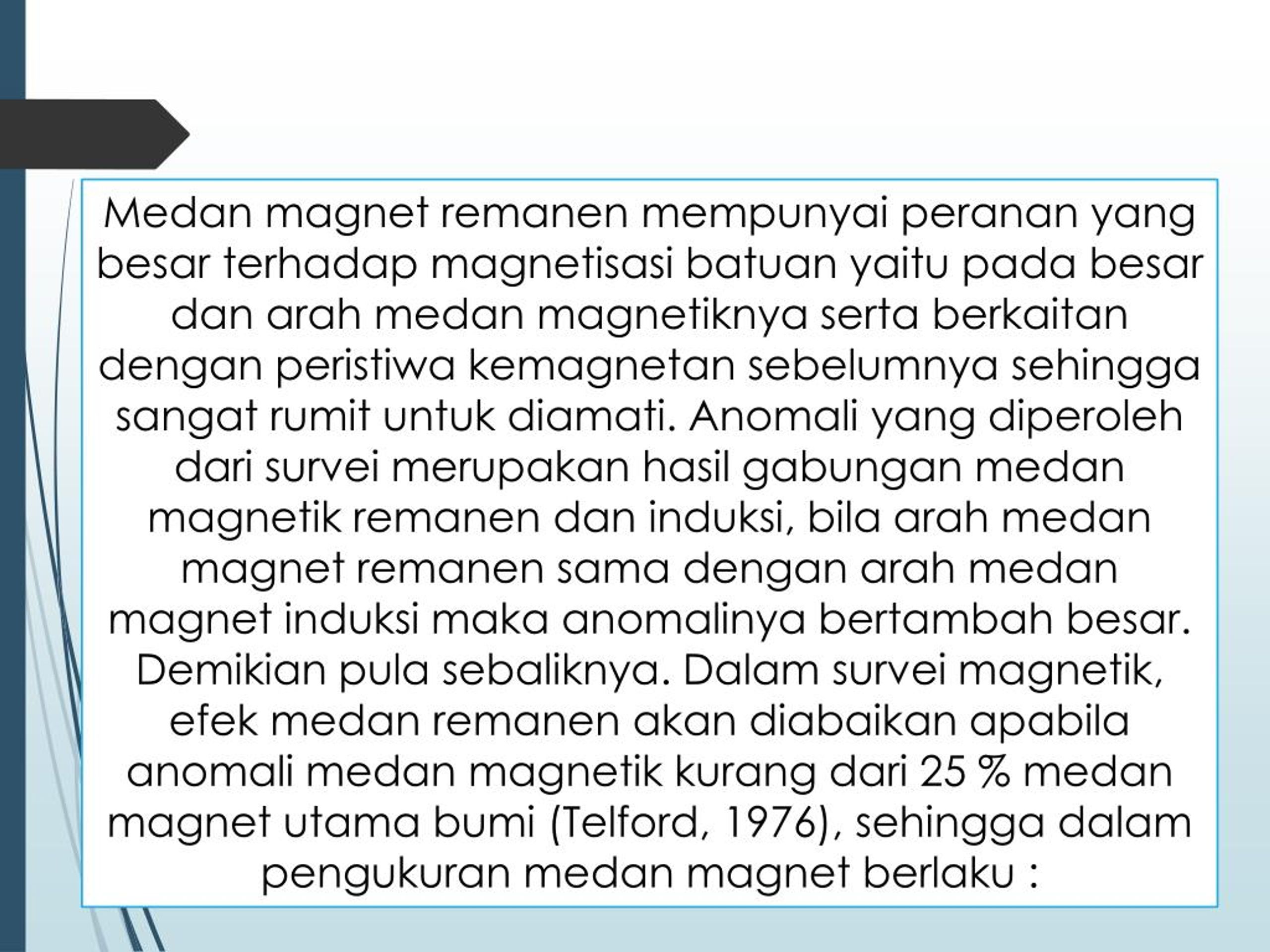

  13. Medan magnet remanenmempunyaiperanan yang besarterhadapmagnetisasibatuanyaitupadabesardanarahmedanmagnetiknyasertaberkaitandenganperistiwakemagnetansebelumnyasehinggasangatrumituntukdiamati. Anomali yang diperolehdarisurveimerupakanhasilgabunganmedanmagnetikremanendaninduksi, bilaarahmedan magnet remanensamadenganarahmedan magnet induksimakaanomalinyabertambahbesar. Demikian pula sebaliknya. Dalamsurveimagnetik, efekmedanremanenakandiabaikanapabilaanomalimedanmagnetikkurangdari 25 % medan magnet utamabumi (Telford, 1976), sehinggadalampengukuranmedan magnet berlaku :

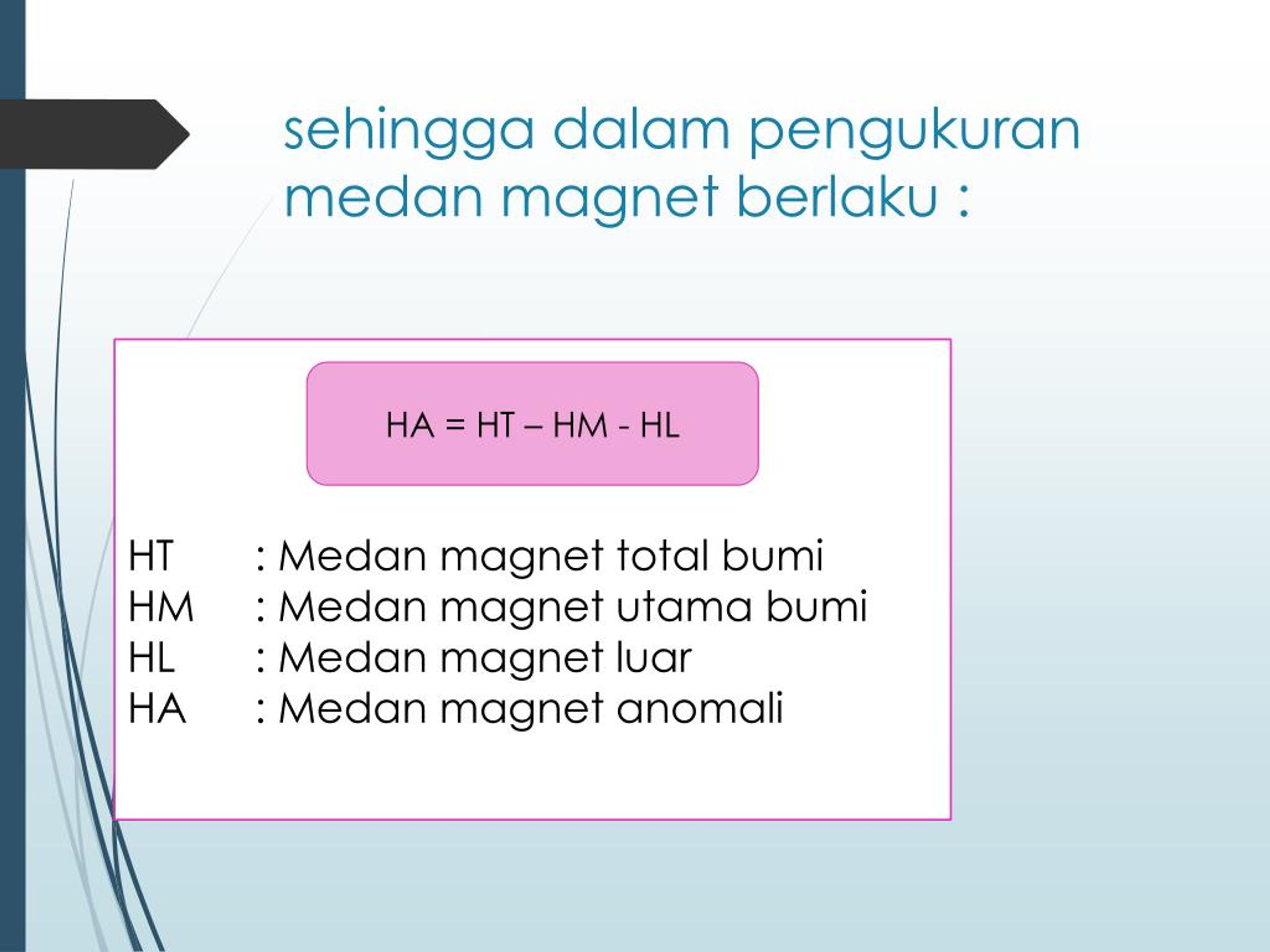

  14. sehinggadalampengukuranmedan magnet berlaku : HT : Medan magnet total bumi HM : Medan magnet utamabumi HL : Medan magnet luar HA : Medan magnet anomali HA = HT – HM - HL

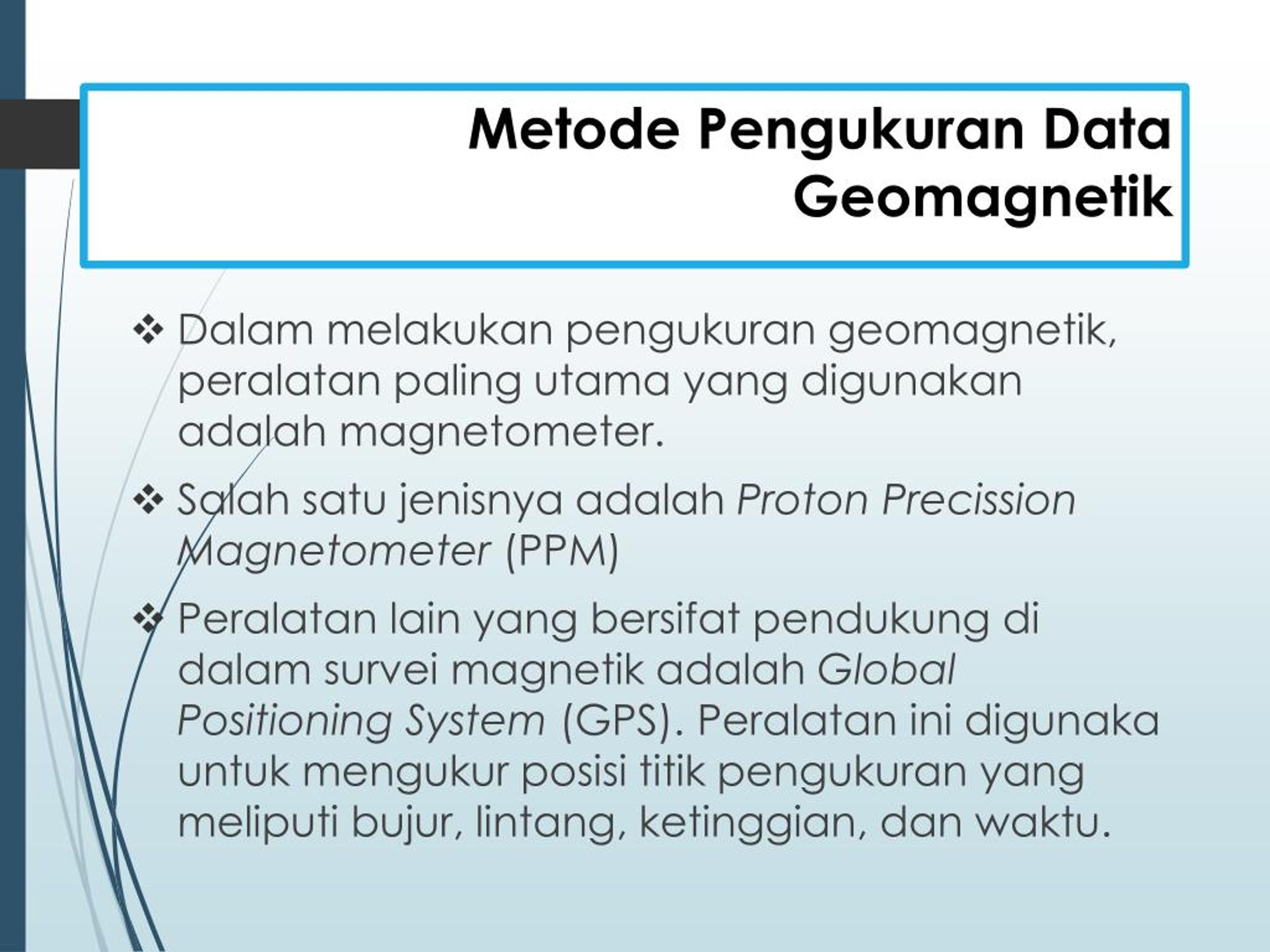

  15. MetodePengukuran Data Geomagnetik • Dalammelakukanpengukurangeomagnetik, peralatan paling utama yang digunakanadalah magnetometer. • Salah satujenisnyaadalahProton Precission Magnetometer (PPM) • Peralatan lain yang bersifatpendukung di dalamsurveimagnetikadalahGlobal Positioning System (GPS). Peralataninidigunakauntukmengukurposisititikpengukuran yang meliputibujur, lintang, ketinggian, danwaktu.

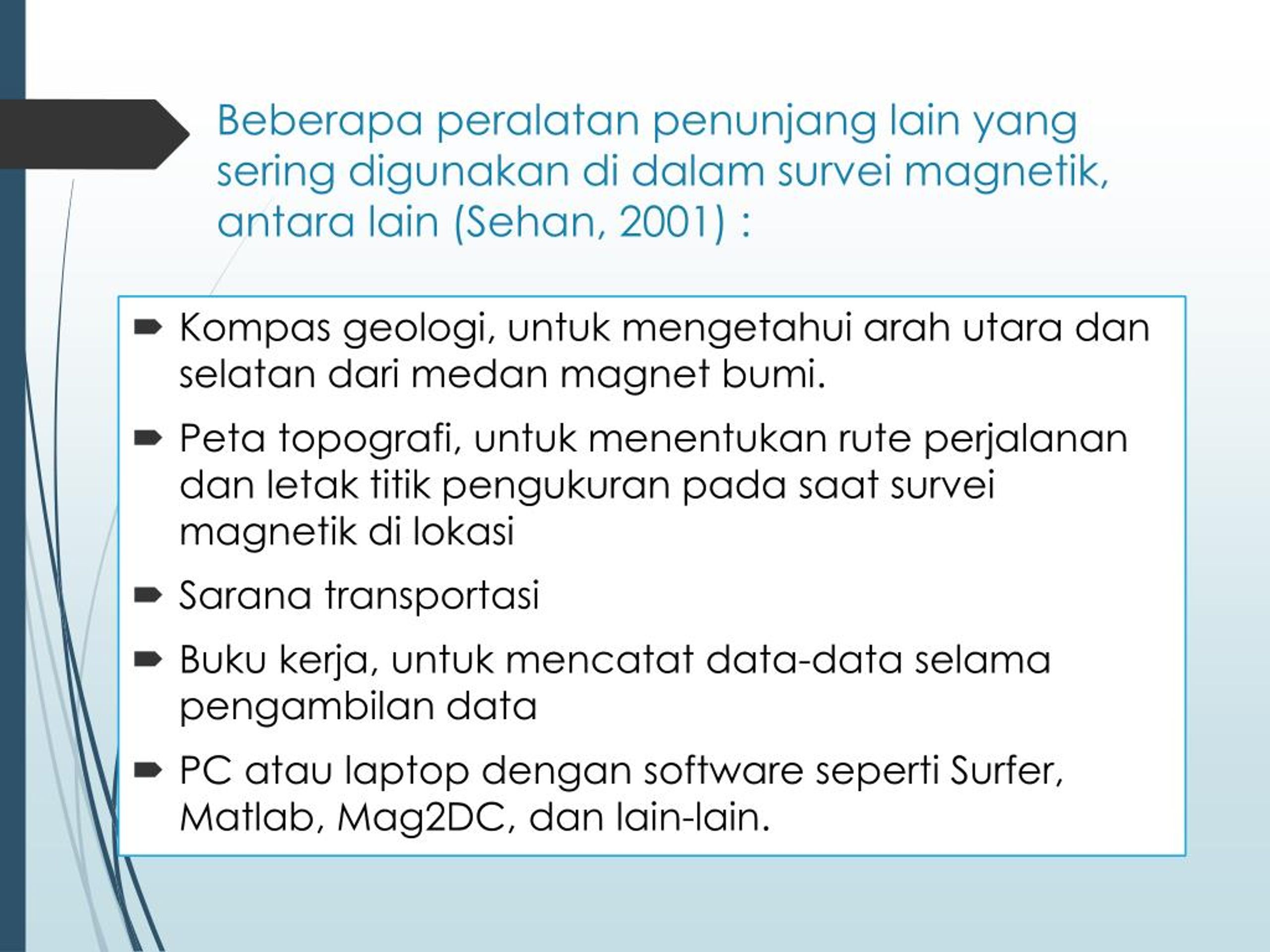

  16. Beberapaperalatanpenunjang lain yang seringdigunakan di dalamsurveimagnetik, antara lain (Sehan, 2001) : • Kompasgeologi, untukmengetahuiarahutaradanselatandarimedan magnet bumi. • Petatopografi, untukmenentukanruteperjalanandanletaktitikpengukuranpadasaatsurveimagnetik di lokasi • Saranatransportasi • Bukukerja, untukmencatat data-data selamapengambilan data • PC atau laptop dengan software seperti Surfer, Matlab, Mag2DC, dan lain-lain.

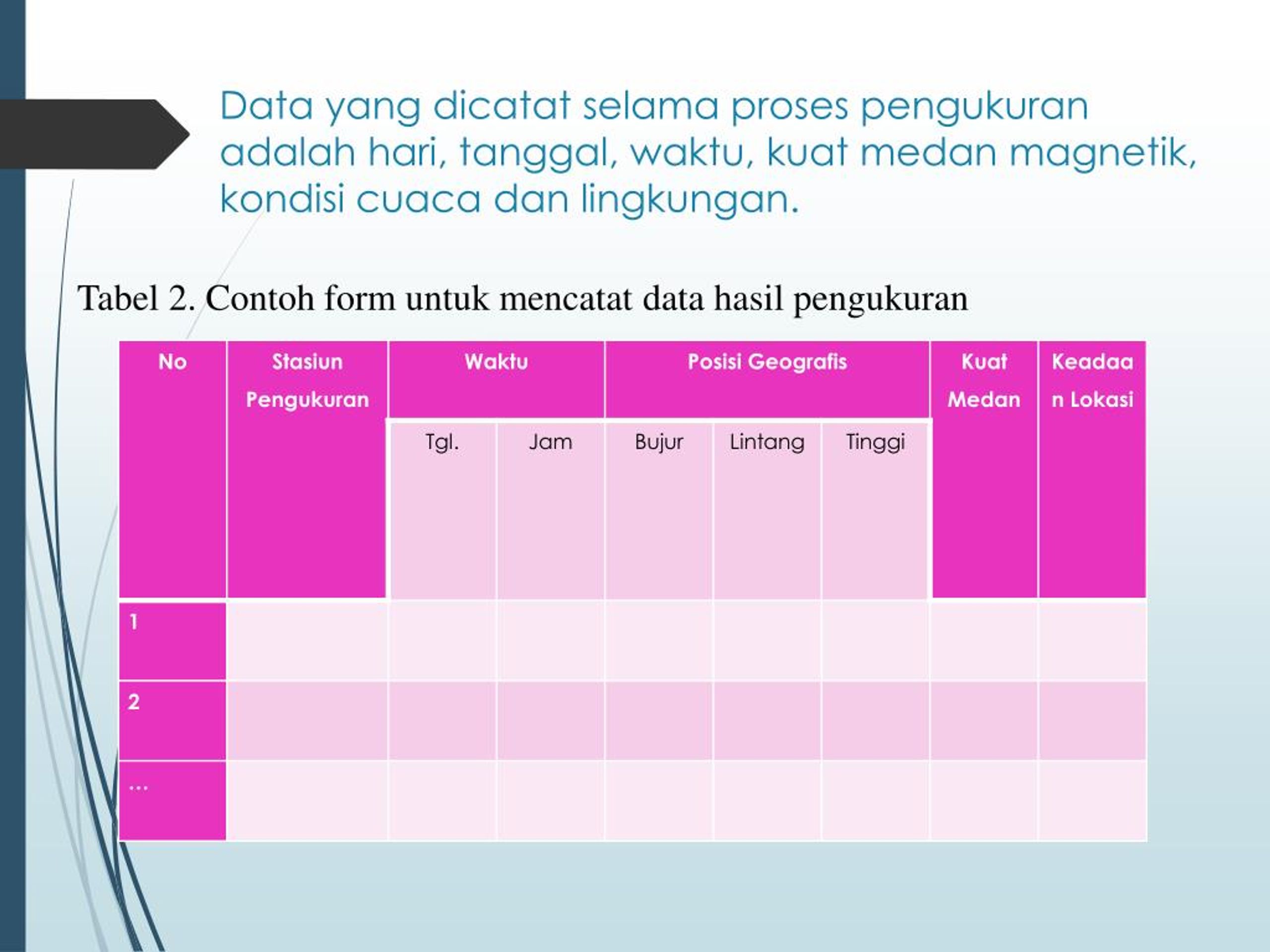

  17. Data yang dicatatselama proses pengukuranadalahhari, tanggal, waktu, kuatmedanmagnetik, kondisicuacadanlingkungan. Tabel 2. Contoh form untukmencatat data hasilpengukuran

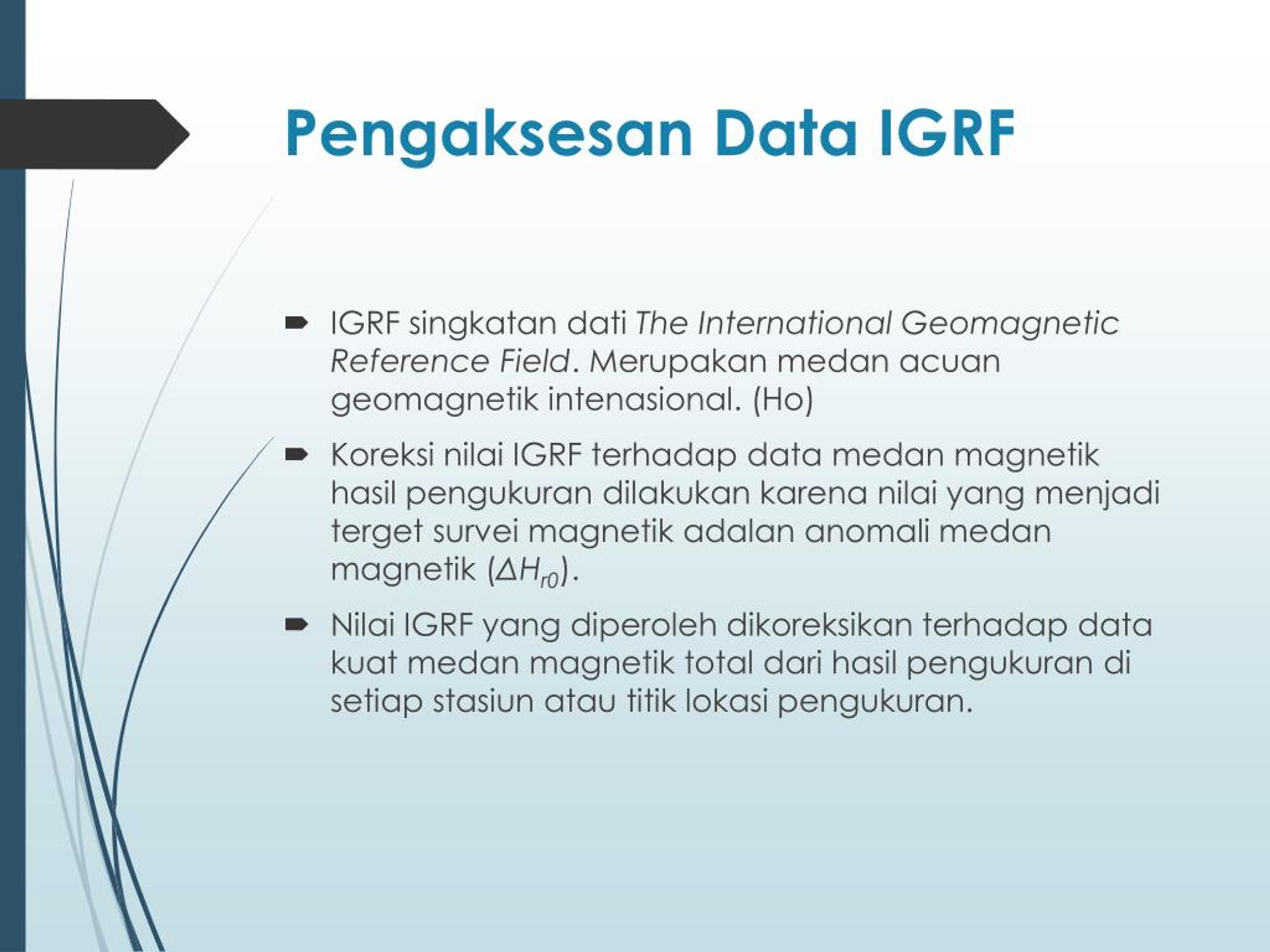

  18. Pengaksesan Data IGRF • IGRF singkatandatiTheInternational Geomagnetic Reference Field. Merupakanmedanacuangeomagnetikintenasional. (Ho) • Koreksinilai IGRF terhadap data medanmagnetikhasilpengukurandilakukankarenanilai yang menjaditergetsurveimagnetikadalananomalimedanmagnetik (ΔHr0). • Nilai IGRF yang diperolehdikoreksikanterhadap data kuatmedanmagnetik total darihasilpengukuran di setiapstasiunatautitiklokasipengukuran.

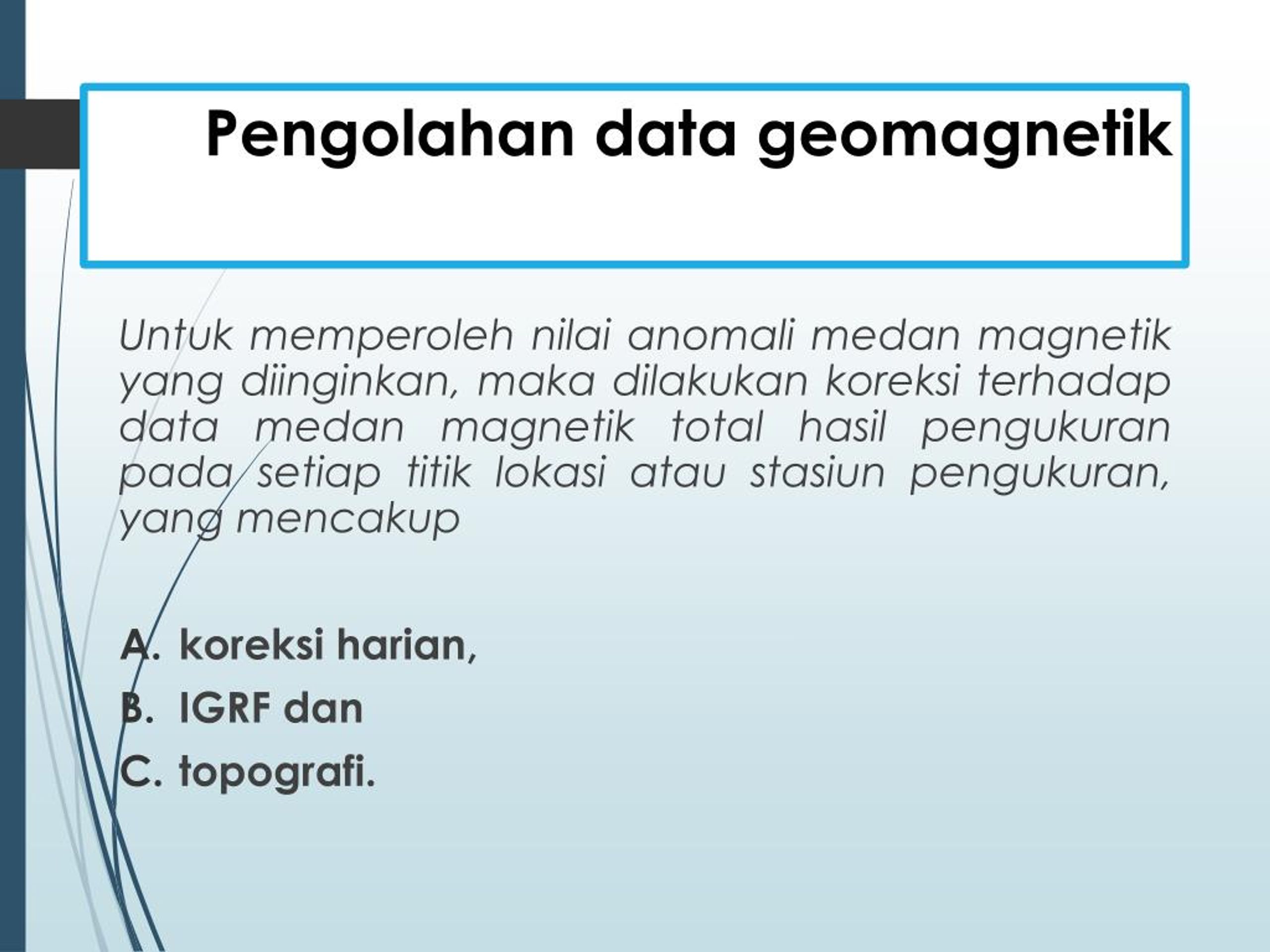

  19. Pengolahan data geomagnetik Untukmemperolehnilaianomalimedanmagnetik yang diinginkan, makadilakukankoreksiterhadap data medanmagnetik total hasilpengukuranpadasetiaptitiklokasiataustasiunpengukuran, yang mencakup • koreksiharian, • IGRF dan • topografi.

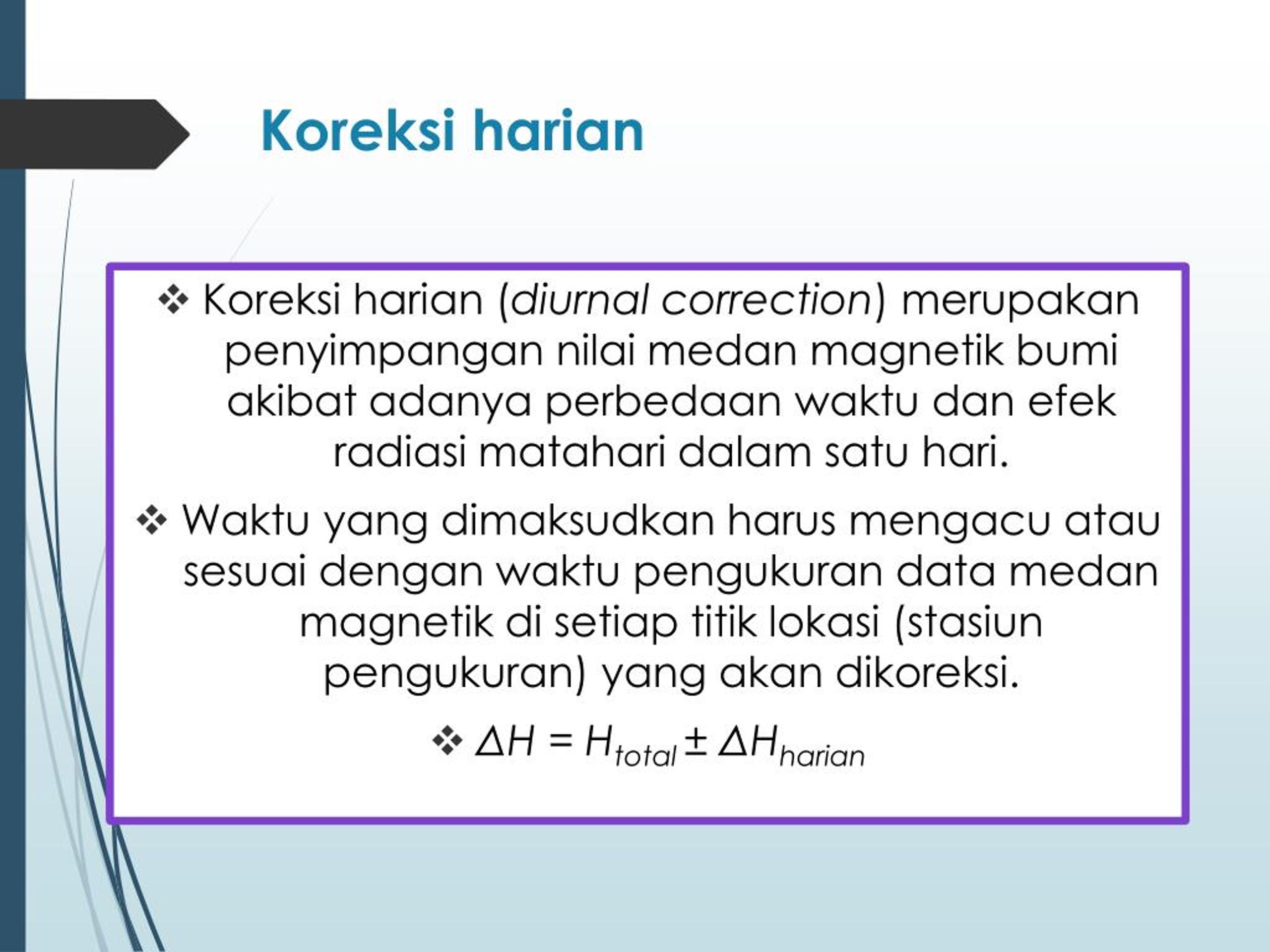

  20. Koreksiharian • Koreksiharian (diurnal correction) merupakanpenyimpangannilaimedanmagnetikbumiakibatadanyaperbedaanwaktudanefekradiasimataharidalamsatuhari. • Waktu yang dimaksudkanharusmengacuatausesuaidenganwaktupengukuran data medanmagnetik di setiaptitiklokasi (stasiunpengukuran) yang akandikoreksi. • ΔH = Htotal± ΔHharian

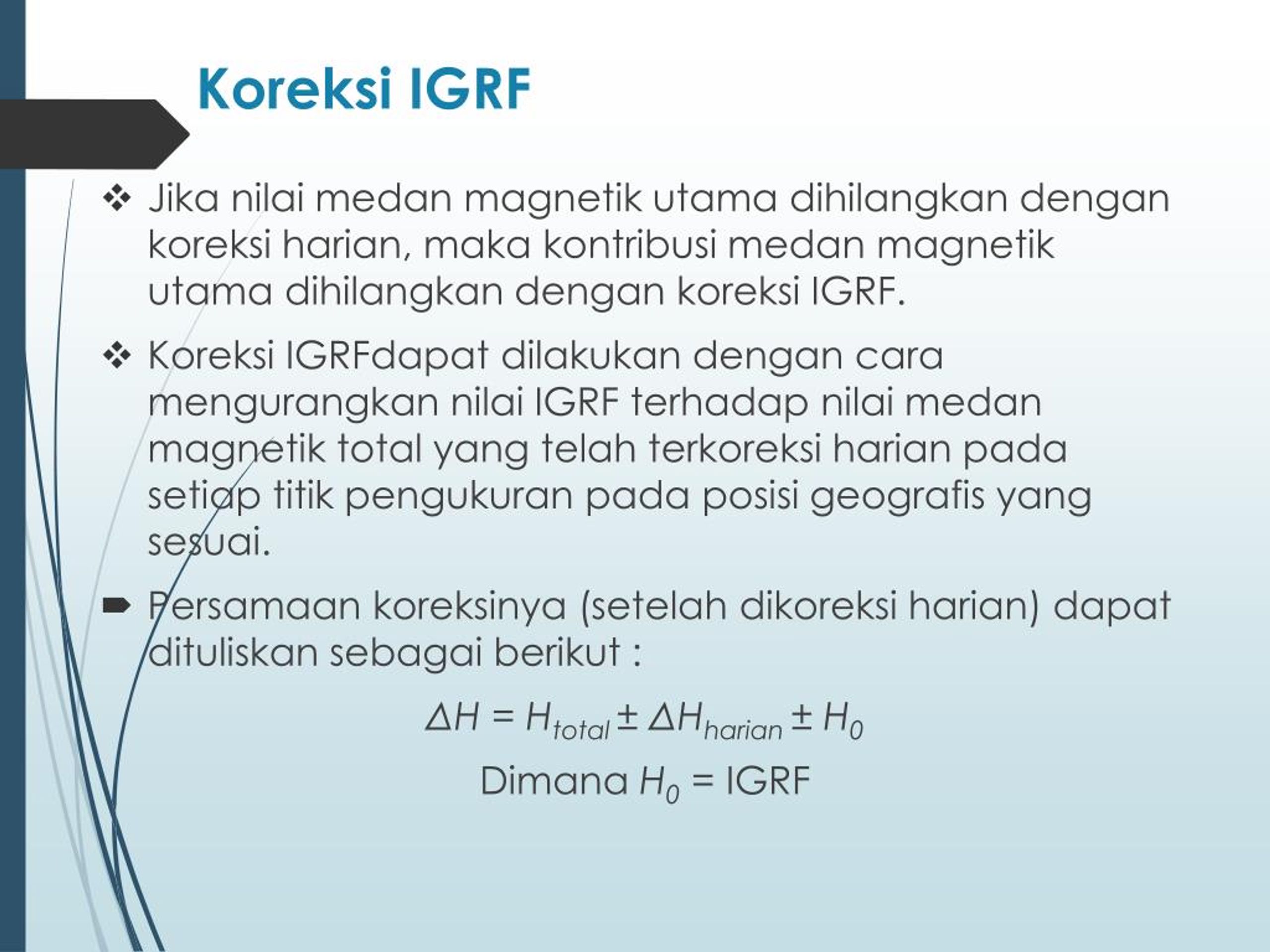

  21. Koreksi IGRF • Jikanilaimedanmagnetikutamadihilangkandengankoreksiharian, makakontribusimedanmagnetikutamadihilangkandengankoreksi IGRF. • KoreksiIGRFdapatdilakukandengancaramengurangkannilai IGRF terhadapnilaimedanmagnetik total yang telahterkoreksiharianpadasetiaptitikpengukuranpadaposisigeografis yang sesuai. • Persamaankoreksinya (setelahdikoreksiharian) dapatdituliskansebagaiberikut: ΔH = Htotal± ΔHharian± H0 DimanaH0 = IGRF

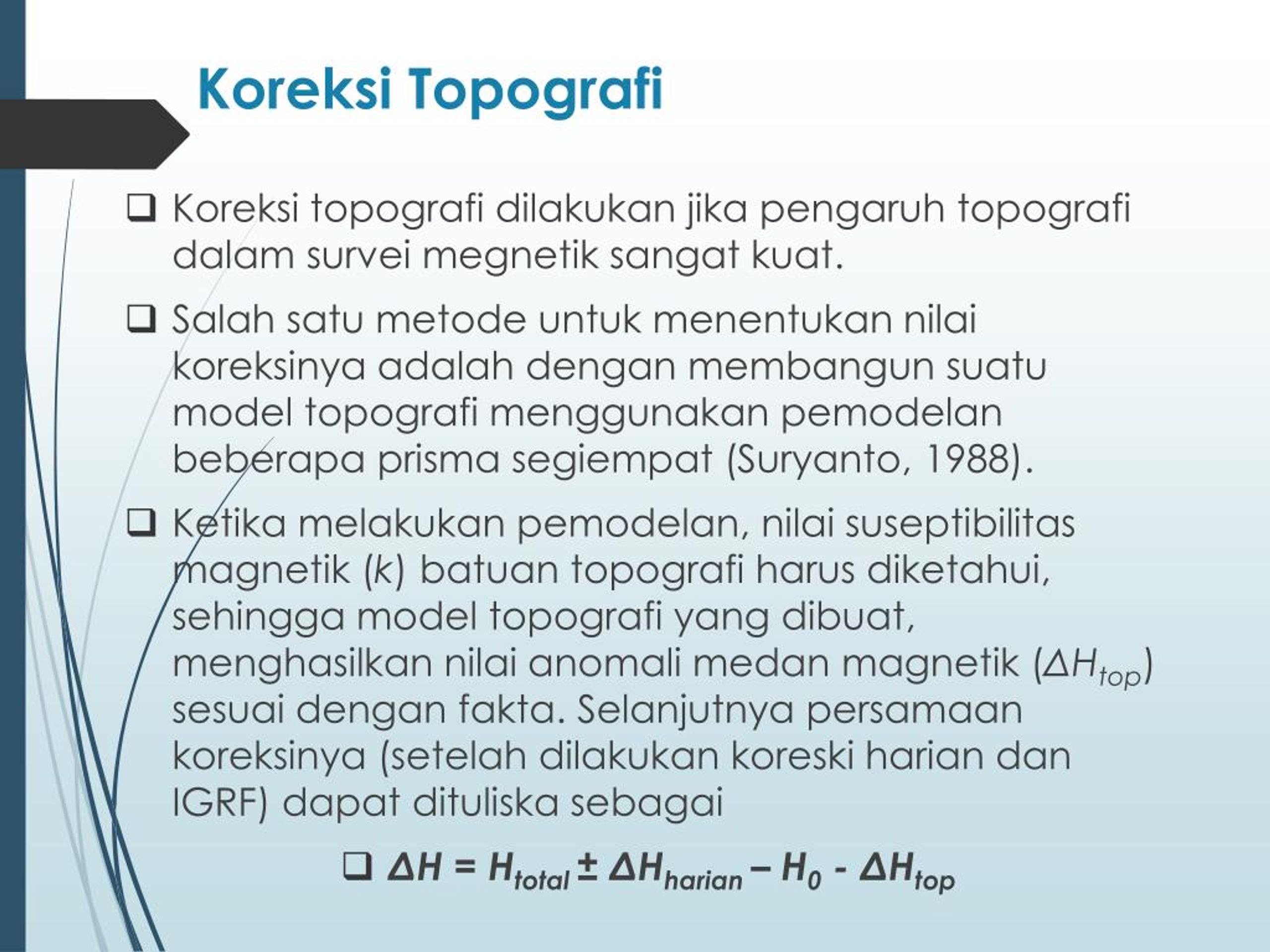

  22. KoreksiTopografi • Koreksitopografidilakukanjikapengaruhtopografidalamsurveimegnetiksangatkuat. • Salah satumetodeuntukmenentukannilaikoreksinyaadalahdenganmembangunsuatu model topografimenggunakanpemodelanbeberapaprismasegiempat (Suryanto, 1988). • Ketikamelakukanpemodelan, nilaisuseptibilitasmagnetik (k) batuantopografiharusdiketahui, sehingga model topografi yang dibuat, menghasilkannilaianomalimedanmagnetik (ΔHtop) sesuaidenganfakta. Selanjutnyapersamaankoreksinya (setelahdilakukankoreskihariandan IGRF) dapatdituliskasebagai • ΔH = Htotal± ΔHharian– H0 - ΔHtop

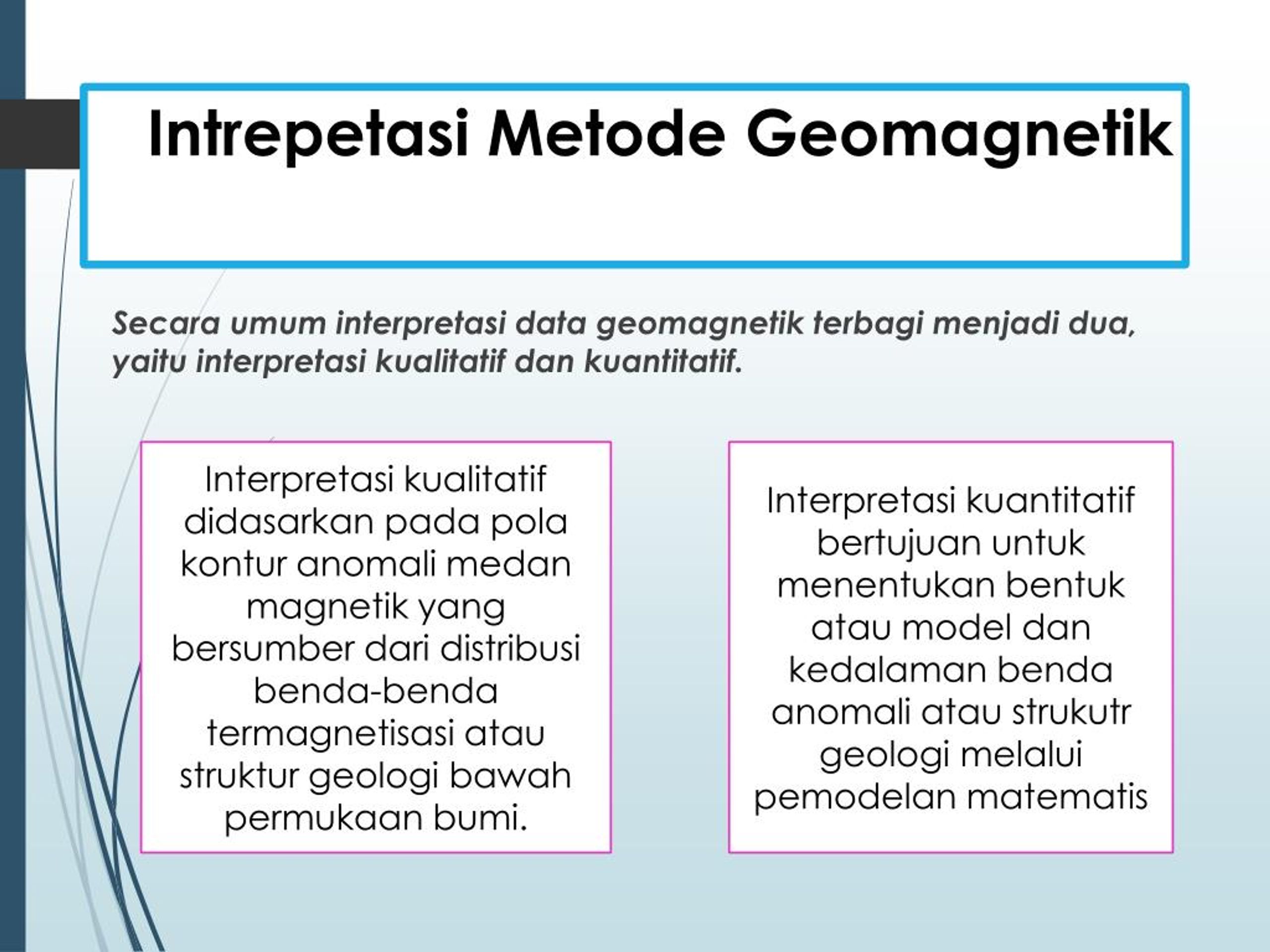

  23. IntrepetasiMetodeGeomagnetik Secaraumuminterpretasi data geomagnetikterbagimenjadidua, yaituinterpretasikualitatifdankuantitatif. Interpretasikualitatifdidasarkanpadapolakonturanomalimedanmagnetik yang bersumberdaridistribusibenda-bendatermagnetisasiataustrukturgeologibawahpermukaanbumi. Interpretasikuantitatifbertujuanuntukmenentukanbentukatau model dankedalamanbendaanomaliataustrukutrgeologimelaluipemodelanmatematis
