  1. DAIKIN产品介绍

  2. 家用VRV 多功能VRV VRV-cms VRV-WIII 二级压缩VRV 大型可组合工程机 计算机控制工程机 单外机系列工程机 水源热泵系列工程机 家用户式小型机 严寒工况工程机 大金VRV产品阵容 —— 七大系列适应不同的用户需求 空调、地暖、生活热水一体机

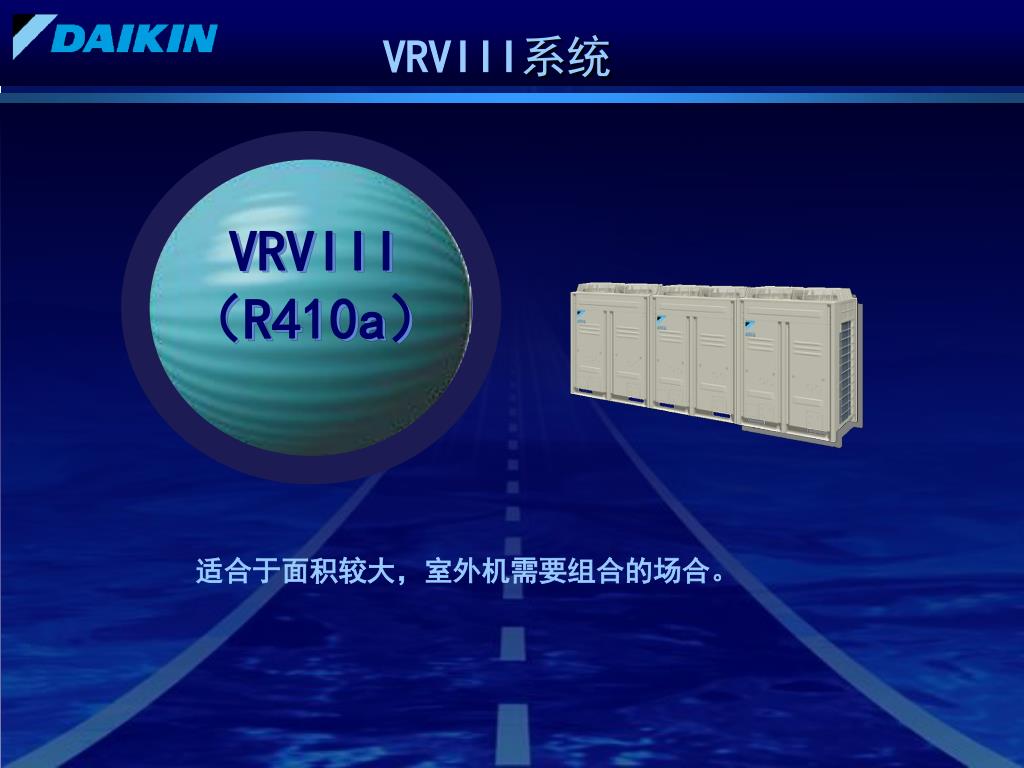

  3. VRVIII （R410a） VRVIII系统 适合于面积较大，室外机需要组合的场合。

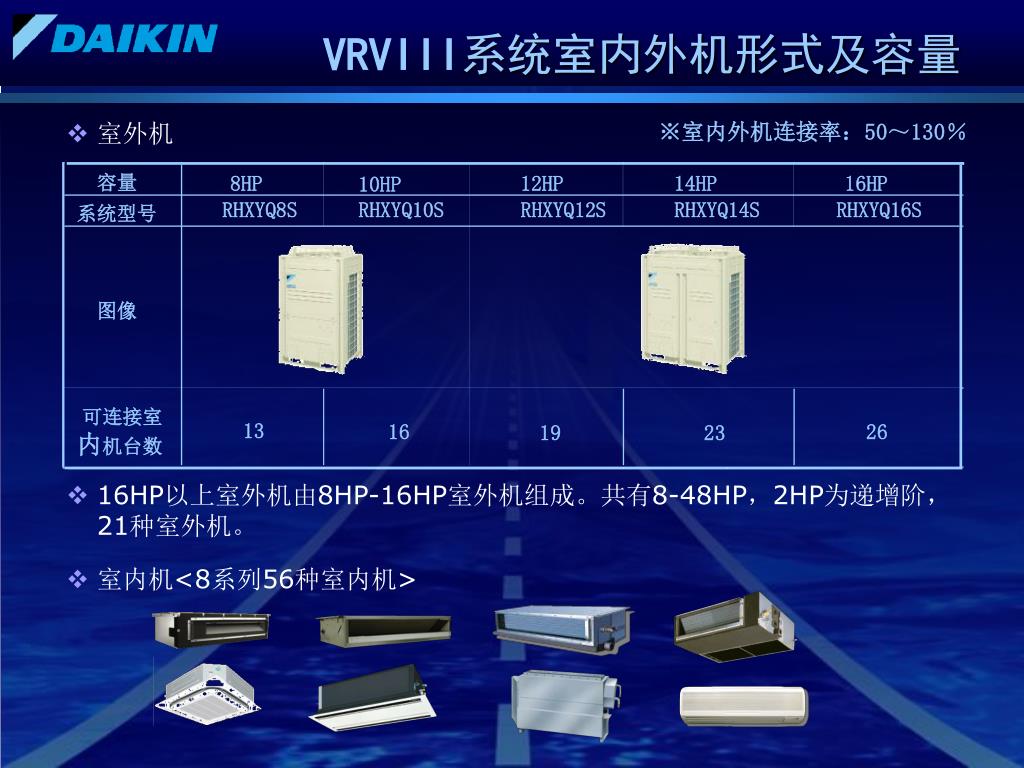

  4. VRVIII系统室内外机形式及容量 • 室外机 • 16HP以上室外机由8HP-16HP室外机组成。共有8-48HP，2HP为递增阶，21种室外机。 • 室内机<8系列56种室内机> ※室内外机连接率：50～130％ 容量 8HP 12HP 14HP 16HP 10HP RHXYQ8S RHXYQ10S RHXYQ12S RHXYQ14S RHXYQ16S 系统型号 图像 可连接室 13 16 26 19 23 内机台数

  5. SUPER VRVIII 系列 (R410a) 适合于需要计算机控制的工程

  6. SUPER VRVIII系统室内外机形式及容量 • 室外机 • 16HP以上室外机由8HP-16HP室外机组成。共有8-48HP，2HP为递增阶，21种室外机。 • 室内机<同VRVⅢ系列的室内机， 8系列56种室内机> ※室内外机连接率：50～130％ 容量 8HP 12HP 14HP 16HP 10HP RCXYQ8PAY1 RCXYQ10PAY1 RCXYQ12PAY1 RCXYQ14PAY1 RCXYQ16PAY1 系统型号 图像 可连接室 13 16 26 19 23 内机台数

  7. VRV-CMS 系列 （R410a） 适合于商场、办公等大空间，室外机不需要太大的场合

  8. CMS系统室内外机形式及容量 ※室内外机连接率：80～120％ • 室外机 • 室内机<2系列21种室内机> 系统型号 RZP250PAY1 RZP300PAY1 RZP350PAY1 RZP400PAY1 RZP450PAY1 图像 可连接室 8 10 15 11 13 内机台数

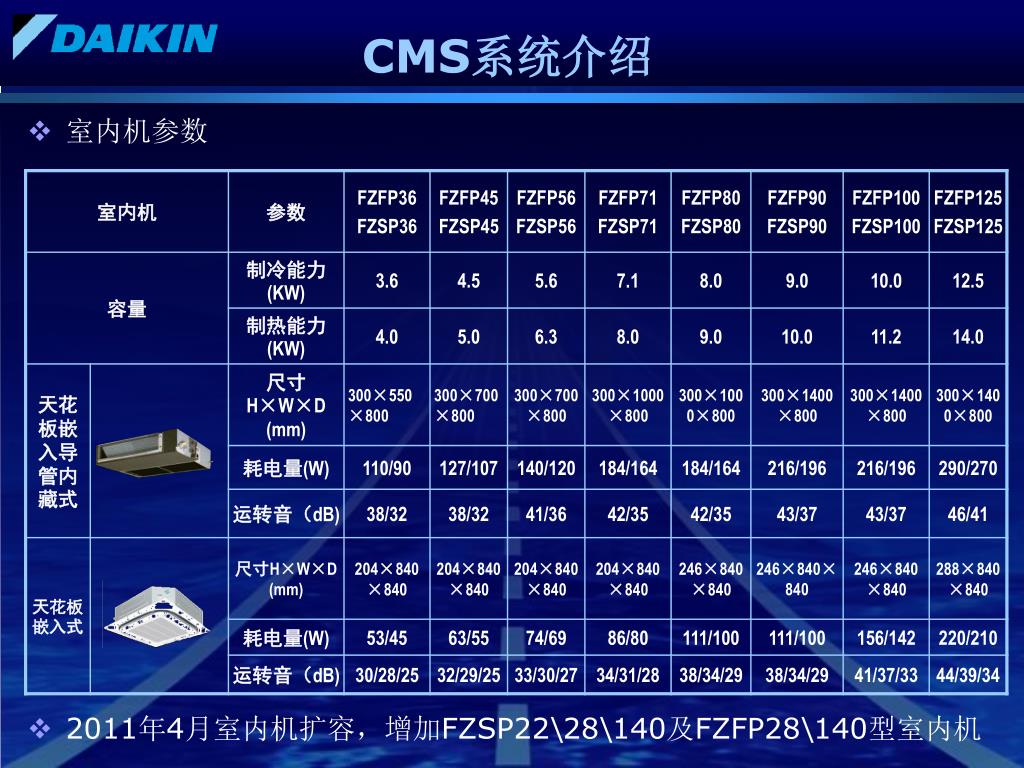

  9. CMS系统介绍 • 室内机参数 • 2011年4月室内机扩容，增加FZSP22\28\140及FZFP28\140型室内机

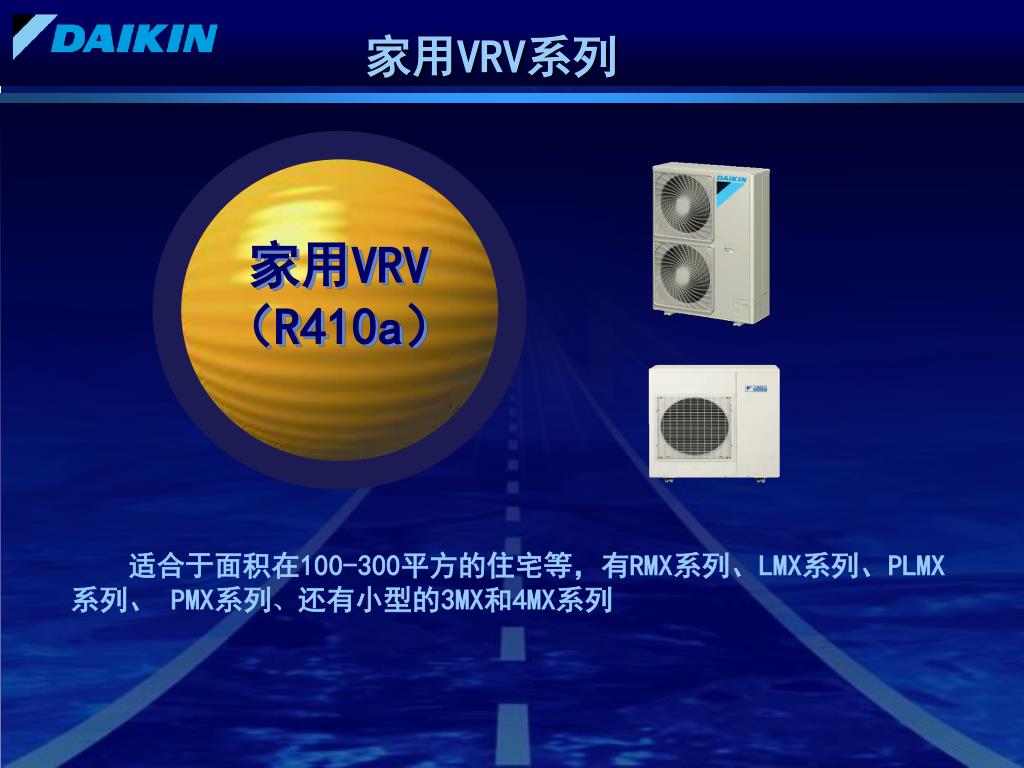

  10. 家用VRV系列 家用VRV （R410a） 适合于面积在100-300平方的住宅等，有RMX系列、LMX系列、PLMX系列、 PMX系列、还有小型的3MX和4MX系列

  11. 家用VRV系列室内外机形式及容量 ※室内外机连接率：50～130％ 室外机---RMX系列 室内机<6系列26种> 型号为：FJDP-PVC/NVC/MVC、 FJSP-MMVC、 FJFP-KMVC、FJNP-MMVC、FJAP-MMVC

  12. 家用VRV系列室内外机形式及容量 ※室内外机连接率：7种固定搭配 室外机---LMX系列 室内机< 超薄低静压风管式>，室外机<2种尺寸一致>。 型号为：CDXLS-DV2C/EV2C

  13. 家用VRV系列室内外机形式及容量 ※室内外机连接率：4种固定搭配 室外机---PLMX系列 室内机< 超薄低静压风管式>，室外机<1种>。 型号为：CDXLS-DV2C/EV2C

  14. 家用VRV系列室内外机形式及容量 ※室内外机连接率：5种固定搭配 室外机---PMX系列 室内机< 超薄低静压风管式>，室外机小型化。 型号为：CDXLS-DV2C/EV2C

  15. 家用VRV系列室内外机形式及容量 ※室内外机连接率：50～150％ 室外机---3MXS/4MXS系列 室内机<3系列7种> 型号为：CDXS-EV2C、 CBXS-EV2C、CTXS-EV2C

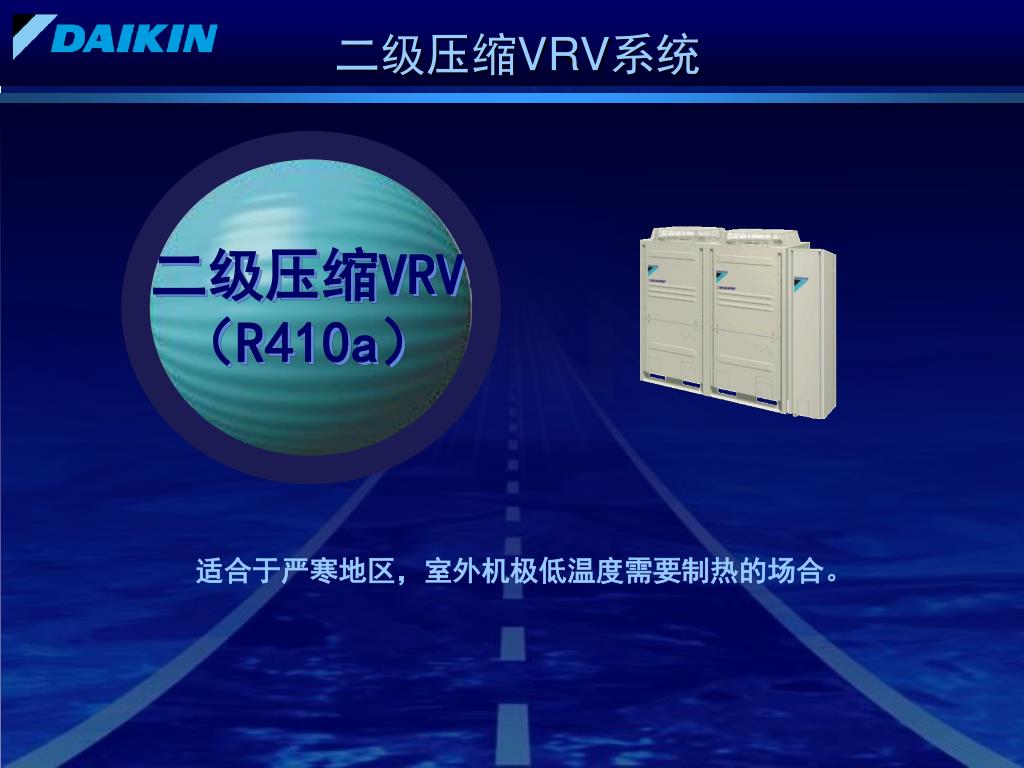

  16. 二级压缩VRV系统 二级压缩VRV （R410a） 适合于严寒地区，室外机极低温度需要制热的场合。

  17. 二级压缩VRV室内外机形式及容量 ※室内外机连接率：50～130％ 容量 10HP 14HP 16HP 20HP 系统型号 RHSYQ10PAY1 RHSYQ14PAY1 RHSYQ16PAY1 RHSYQ20PAY1 图像 可连接室 16 23 26 33 内机台数 室外机 室内机<同VRVⅢ系列的室内机， 8系列56种> 型号为：FXDP-PPVC/NPVC/MPVC、FXDP-KMVC、 FXSP-MMVC、 FXFP-KMVC、FXCP-MMVC、 FXNP-MMVC、FXAP-MMVC

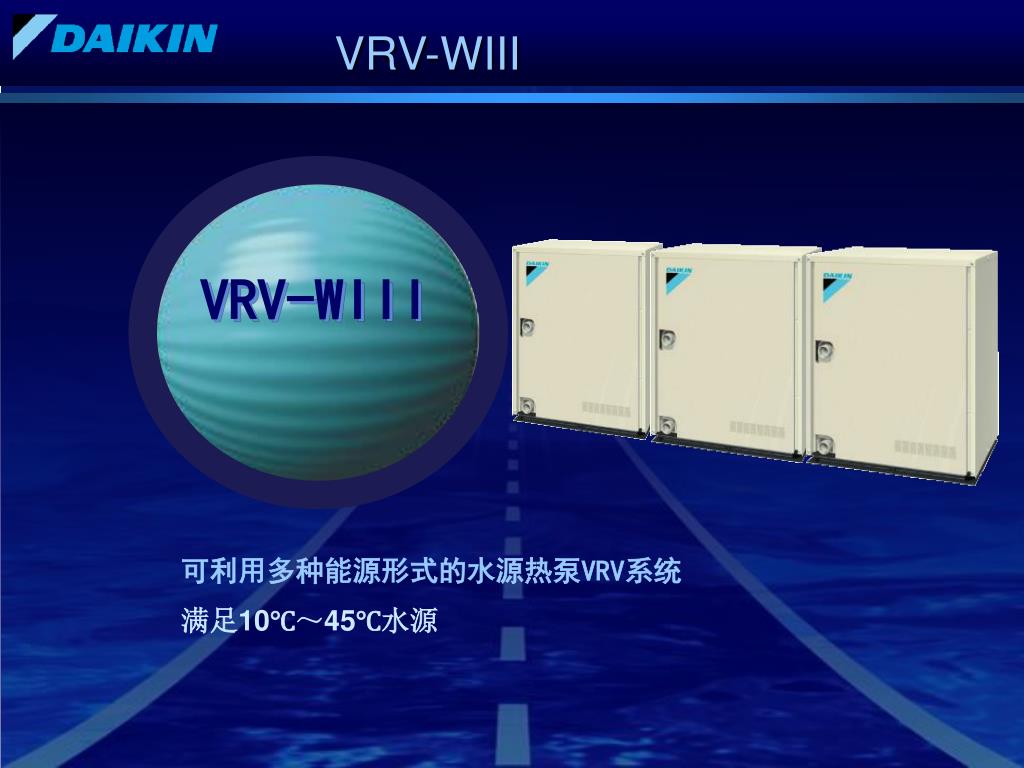

  18. VRV-WIII VRV-WIII 可利用多种能源形式的水源热泵VRV系统 满足10℃～45℃水源

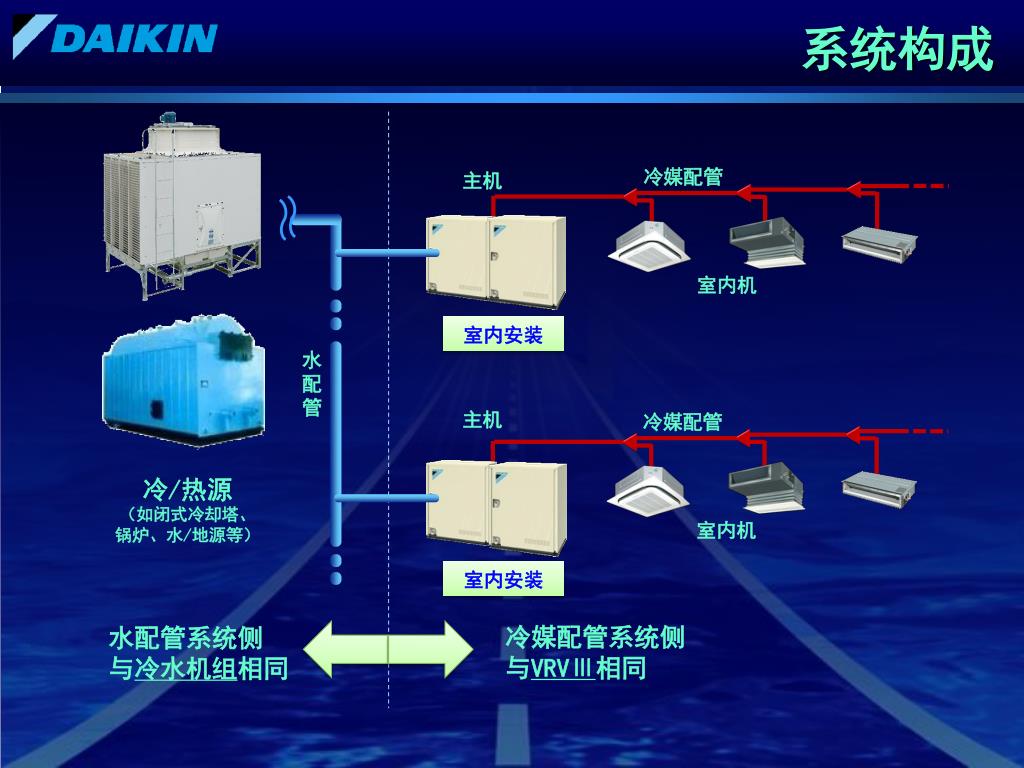

  19. 系统构成 冷/热源 （如闭式冷却塔、 锅炉、水/地源等） 冷媒配管系统侧 与VRVⅢ相同 水配管系统侧 与冷水机组相同 冷媒配管 冷媒配管 室内机 室内机 室内安装 水配管 主机 主机 室内安装

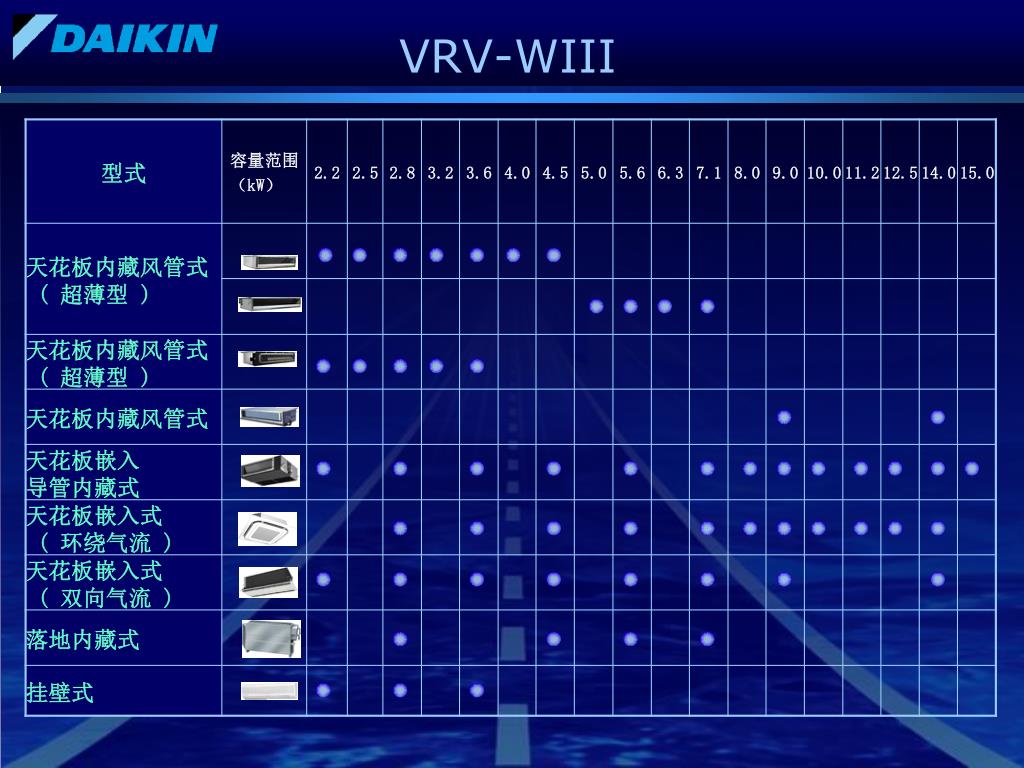

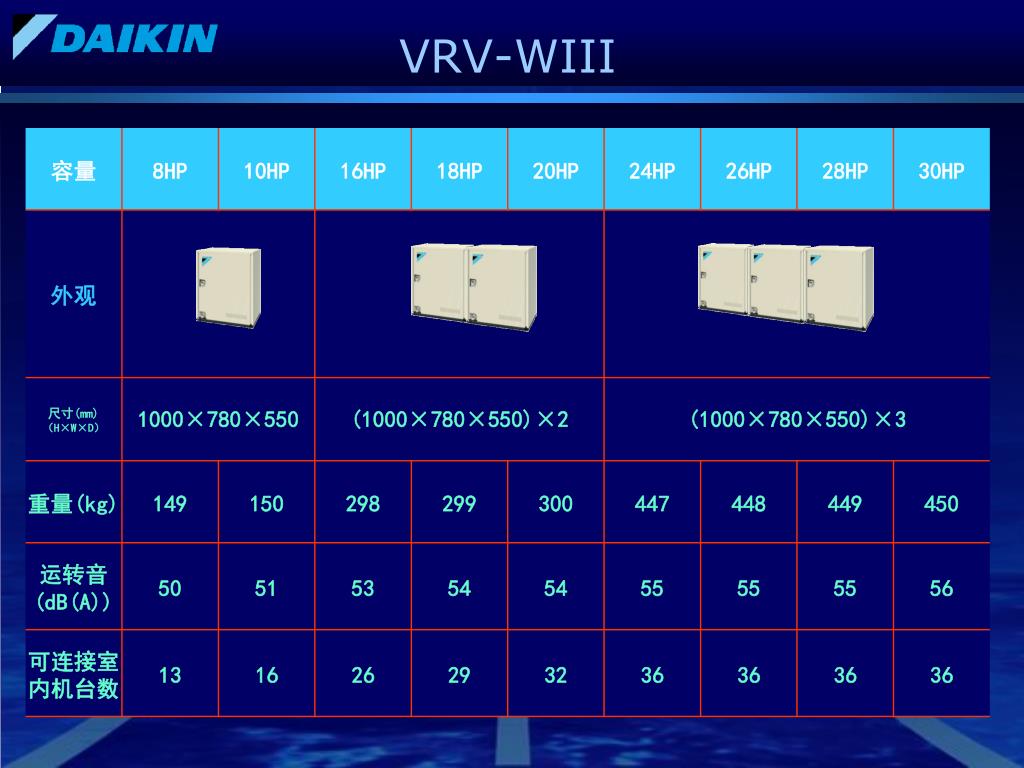

  20. VRV-WIII

  21. VRV-WIII

  22. 谢谢大家 !
