משרד הפנים מינהל התכנון אגף מערכות מידע

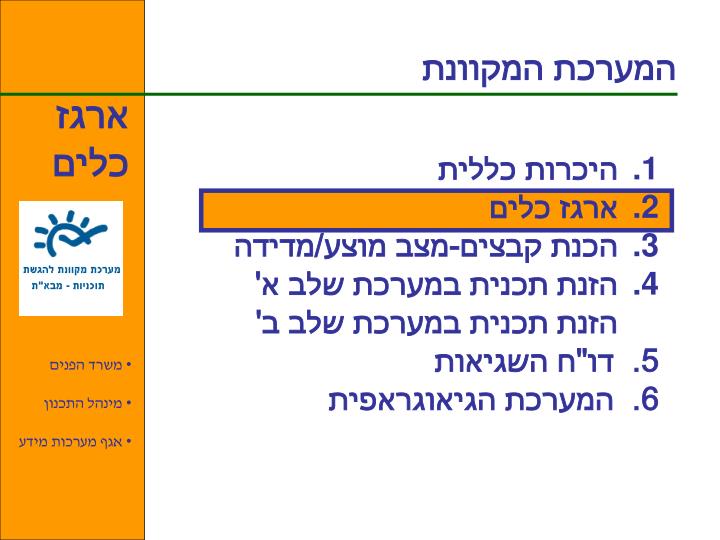

1. המערכת המקוונת ארגז כלים • היכרות כללית • ארגז כלים • הכנת קבצים-מצב מוצע/מדידה • הזנת תכנית במערכת שלב א' • הזנת תכנית במערכת שלב ב' • 5. דו"ח השגיאות • 6. המערכת הגיאוגראפית • משרד הפנים • מינהל התכנון • אגף מערכות מידע

2. לומדה 2: ארגז כלים ארגז כלים בפרק זה נלמד: מה שונה בהגשה המקוונת כיצד להכין סביבת עבודה המלצות לשיטת עבודה תפקיד תכנת העזר והשימוש בה • מה נלמד בשיעור זה: • כיצד להכין סביבת עבודה שתואמת לדרישות המערכת המקוונת • כיצד להכין קבצים תקינים • טיפים לשיטות עבודה • משרד הפנים • מינהל התכנון • אגף מערכות מידע

3. הקבצים שיוזנו למערכת המקוונת: ארגז כלים קבצי רקע מהמודד: • PARCEL • SURVEY קבצים אלו יוכנו על ידי המודד ויכילו רק ישויות ממפרט המדידה קבצים אלו יוזנו ע"י המודד ישירות למערכת המקוונת או יוגשו לעורך התכנית כקובץ תקין. קבצי התכנון: GVUL PLAN ENTITY קבצים אלו יכילו רק ישויות ממילון המונחים של המבא"ת לצורך כך נעזר בטבלת המבא"ת • משרד הפנים • מינהל התכנון • אגף מערכות מידע

5. קבצי מצב מוצע • הדרישות להכנת הקבצים • מפורטים בפרק 3 • "הכנת קבצי מצב מוצע" • "והכנת קבצי מדידה" ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

6. במה דומה ההגשה המקוונת להגשה הידנית? • הקבצים יוכנו על פי נוהל מבא"ת • ויקובצו לקובץ ZIP תקין • בדיוק כפי שהורגלנו. ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

7. במה שונה ההגשה המקוונת להגשה הידנית? ארגז כלים • כמות הקבצים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

8. כמות הקבצים • בהגשה הידנית: • נדרשו קבצי צביעת היעודים והאינדקס ועל כן הוגשו 7-8 קבצים • בהגשה המקוונת: • המערכת המקוונת צובעת את היעודים ועורכת את התשריט אוטומטית ועל כן יש להגיש רק 5 קבצים ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

9. גושים/שטחים לא מוסדרים • בהגשה הידנית: • אין חובה להגיש קובץ PARCEL • בהגשה המקוונת: • חובה להגיש קובץ PARCEL ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

10. בדיקת תקינות הקבצים ארגז כלים • עד כה התבצעה הבדיקה רק ע"י מרכז התמיכה • המערכת המקוונת בודקת את תקינות כל הקבצים והתאמתם לדרישות המבא"ת • משרד הפנים • מינהל התכנון • אגף מערכות מידע

11. בדיקת תקינות הקבצים ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

12. הכנת סביבת עבודה ארגז כלים על מנת לייצר קבצים תקינים יש להקפיד על הכנת סביבת עבודה התואמת את דרישות המערכת המקוונת • משרד הפנים • מינהל התכנון • אגף מערכות מידע

13. דרישות המערכת המקוונת מתכנת השרטוט: • קואורדינאטות ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

14. ארגז כלים קואורדינאטות • משרד הפנים • מינהל התכנון • אגף מערכות מידע

15. דרישות המערכת המקוונת מתכנת השרטוט: ארגז כלים • קואורדינאטות • הגדרת יחידות דיוק ל-6 אפסים. • משרד הפנים • מינהל התכנון • אגף מערכות מידע

16. הכנת סביבת עבודה: הדרכת פיילוט • משרד הפנים • מינהל התכנון • אגף מערכות מידע

17. דרישות המערכת המקוונת מתכנת השרטוט: • קואורדינאטות • הגדרת יחידות דיוק ל-6 אפסים. • שמירה ב- dwg 2000-2006 ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

18. הכנת סביבת עבודה: הדרכת פיילוט • משרד הפנים • מינהל התכנון • אגף מערכות מידע

19. קבצי העזר להכנת קבצי התכניתוהגישה אליהם: ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

20. קבצי העזר להכנת קבצי התכניתוהגישה אליהם: ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

21. נשמור את קבצי העזר במחיצות המתאימות • Mavat.ctb • Mavat.lin • ספריית פונטים + hebtxt • ספריית מסגרות • ליספ למציאת ישויות • טבלאות הישויות/מפרט המדידה וספריות הבלוקים ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

22. טיפים לשיטות עבודה: • בכל הקבצים יש להקפיד על הכללים הבאים: • אין "להמציא" ישויות • אין לשנות ישויות • יש להקפיד על התכונות הנדרשות לישות ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

23. טיפים לשיטות עבודה: • שיטות להכנת קבצים נקיים ותקינים: • בגמר הכנת הקובץ יש לכבות את כל השכבות למעט 0 ו- defpoint ולנקות אותן • יש לבדוק האם ברשימת השכבות של הקובץ קיימות שכבות אסורות. אם כן, יש לנקות אותן • יש לבדוק שכל הקבצים ממוקמים בהתאם למיקומה של מפת המדידה ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

24. טיפים לשיטות עבודה: • 4. בעת ניקוי הקובץ בעזרת פקודת PURGE יש לדאוג שהשכבה הנבחרת תהיה 0 ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

25. טיפים לשיטות עבודה: • 5. כדי לא להרוס קבצים תקינים מומלץ לעבוד על קובץ עבודה ולייצא מתוכו את השכבות הדרושות לקבצים השונים ע"י פקודת WBLOCK. • יש לדאוג שהשכבה הנבחרת תהיה 0 ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

26. טיפים לשיטות עבודה: • יש להקפיד לשמור את הקובץ המיוצא כ- DWG 2000-2006 ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע

27. טיפים לשיטות עבודה: • נימנע משגיאות נפוצות: • השגיאה נוצרה מ"פספוס" של קשת בשרטוט ידני ארגז כלים רווח בין פוליגונים פוליגונים חוצים זה את זה 2 1 2 1 • משרד הפנים • מינהל התכנון • אגף מערכות מידע

28. טיפים לשיטות עבודה: • נימנע משגיאות נפוצות: • השגיאה נוצרה ע"י שינוי הגדרת הפוליגון מפתוח לסגור. ארגז כלים פוליגון חוצה את עצמו • משרד הפנים • מינהל התכנון • אגף מערכות מידע

29. טיפים לשיטות עבודה: • כיצד ניתן למנוע שגיאות אלה? ארגז כלים נורה לתוכנת השרטוט לייצר פוליגונים באופן אוטומטי לפי גבולות נתונים = תאי שטח שכנים או קווי עזר. BPOLY • משרד הפנים • מינהל התכנון • אגף מערכות מידע

30. תכנת העזר ארגז כלים • שכבת עברית • טיוב – תיקון שגיאות • משרד הפנים • מינהל התכנון • אגף מערכות מידע

31. תכנת העזר ארגז כלים • מה עושה תכנת העזר? • מחיקת points • מחיקת ישויות קטנות מ-20 ס"מ בשטח • מחיקת ישות מחוץ לקואורדינאטות • הפיכת LINE ל- POLYLINE • הפיכת 3DPOLYLINE ל- POLYLINE • העברת בלוקים לשכבה המתאימה. • הקטנת מספרי HANDLE - > הקטנת גודל הקובץ אם בוצעו שינויים רבים • פירוק DIM לבלוק וקו (כיוון שהמערכת אינה מזהה את הישות DIM) • המרה מעברית SHX לעברית TTF • משרד הפנים • מינהל התכנון • אגף מערכות מידע

32. תכנת העזר • הקבצים שעוברים טיוב והמרה הם survey ו- entity • יש לשלוח את התשריט לבדיקה במערכת המקוונת וקבלת דו"ח השגיאות. יש לתקן את כול השגיאות שהתקבלו. את קבצי המדידה יש לשלוח למודד לתיקון. • 3. יש לשלוח את קובץ ENTITY לטיוב והמרה, רק כאשר נשארת שגיאת מידות ושגיאת עברית. • 4. הקובץ שעבר טיוב והמרה ישלח בדואר חוזר. • 5. יש לטעון מחדש את הקובץ ב- ZIP במערכת. כעת, לא אמורות להיות שגיאות כלל. • כיצד שולחים את הקובץ למרכז התמיכה לטיוב והמרה: • יש לשלוח מייל ל: mavat@moin.gov.il עם הכותרת במייל: • מה אתם מבקשים, ועם הקובץ המבוקש כ-ZIP או כ-DWG. ארגז כלים • משרד הפנים • מינהל התכנון • אגף מערכות מידע mavat@moin.gov.il

33. תכנת העזר - עברית ארגז כלים • המערכת המקוונת משתמשת רק בפונט מתקדם שאינו נתמך ע"י תוכנות השרטוט. • חובה לשלוח את הקבצים entity ו- survey להמרת עברית בתכנת העזר לאחר שנותרה רק שגיאה על עברית • משרד הפנים • מינהל התכנון • אגף מערכות מידע

34. תכנת העזר - לעברית ארגז כלים • תכנת העזר בהמרה לעברית תייצר • שכבה ירוקה • אסור לערוך ידנית או לשנות • את השכבות הירוקות!!! • אין לכבות שכבות לפני המרה או שליחת הקבצים לבדיקת המערכת • משרד הפנים • מינהל התכנון • אגף מערכות מידע

35. תכנת העזר - לעברית ארגז כלים • מה עושה תכנת העברית? • מכינה את הקובץ לקליטה בGIS: • ממירה גופן hebtxt לגופן עברית מתקדם • ממקמת את הבלוקים עפ"י עריכתם • מייצרת שכבת עברית ירוקה • משרד הפנים • מינהל התכנון • אגף מערכות מידע

36. תכנת העזר - לעברית ארגז כלים • כל שינוי במלל או בבלוקים בקבצים • ENTITY או SURVEY • מחייב שליחה חוזרת להמרה לתכנת העזר. • משרד הפנים • מינהל התכנון • אגף מערכות מידע

37. המערכת המקוונת ארגז כלים בהצלחה! • משרד הפנים • מינהל התכנון • אגף מערכות מידע
