Presentation Transcript

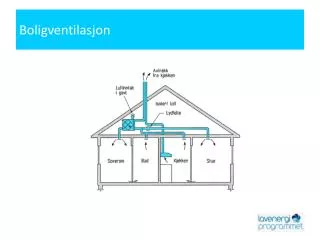

Boligventilasjon

Boligventilasjon


Aktuelle gjenvinnere til bruk i passivhus

Aktuelle gjenvinnere til bruk i passivhus

Roterende varmegjenvinner

Motstrømsvarmevekslere

Kammergjenvinnere


Roterende varmegjenvinner

Roterende varmegjenvinner

Fordeler:

Stabil svært høy temperaturvirkningsgrad

Ikke behov for avriming

Mulig greie seg uten varmebatteri ved høy virkningsgrad, men noen tiltak ved de laveste utetemperatur

I varme perioder kan ønsket tilluftstemperatur reguleres ved å regulere rotasjonshastigheten på rotoren.

Noen gjenvinneren kan overføre noe fuktighet fra avtrekksluften til tilluften

Ulemper:

Viss overføring av lukt fra avtrekk til tilluft

Viktig med god filtrering og renhold for å unngå gjengroing av kanaler i rotoren


Motstr msvarmevekslere

Motstrømsvarmevekslere

Fordeler:

  • Svært høy temperaturvirkningsgrad ved milde inntakstemperaturer

  • Overfører ikke lukt mellom avtrekk og tilluft

  • Robust og enkel konstruksjon.

    Ulemper:

  • Nødvendig med automatikk som avrimer varmeveksler pga. rimingi kalde perioder

  • Avriming med forvarmebatteri reduserer effektiv virkningsgrad med 10 -20 %.

    • Klimaavhengig og reduksjonen vil være størst i kalde strøk.

  • Kondensering og avriming i varmeveksleren

  • Skifte mellom sommer og vinterkassetter, eller bypass


Kammervarmegjenvinner

Kammervarmegjenvinner

  • Fordeler:

  • Høy temperaturvirkningsgrad

  • Ikke behov for avriming

  • Mulig greie seg uten varmebatteri ved høy virkningsgrad

  • I varme perioder kan ønsket tilluftstemperatur reguleres ved å regulere rotasjonshastigheten på rotoren.

  • Noen gjenvinneren kan overføre noe fuktighet fra avtrekksluften til tilluften

  • Ulemper:

  • Viss overføring av lukt fra avtrekk til tilluft

  • Få leverandører og mangelfull dokumentasjon


Forvarming av inntaksluft

Forvarming av inntaksluft

I 2012/2013 følger SINTEF Byggforsk et passivhusprosjekt fra Jadarhus der en slik løsning er benyttet. Målet med prosjektet er å avdekke faktisk økt temperatur på inntaksluft gjennom året, og erfaringene med evt. kondensering sommerstid. Resultater forventes å foreligge høsten 2013.

  • Et interessant tiltak for å redusere faren for ising

  • Øker virkningsgraden

    • Men hvor mye?

  • Vil også bidra til lavere inntakstemp på sommerstid

    • Utfordring: Mulig kondensering og evt. muggvekst i rørene


Styring av ventilasjon

Styring av ventilasjon

  • Reduserte luftmengder reduserer energibruken

  • Hva dimensjonerer luftmengdene?

    • Frisklufttilførsel

    • Avtrekksbehov pga. luft, fukt, emisjoner, …

  • Når kan man i såfall redusere luftmengdene?

  • En forenklet styring i forhold til når boligen ikke er i bruk

    • Manuell styring ved at en enkel "utebryter"


Optimale kanalf ringer for redusere trykkfallet

Optimale kanalføringer for å redusere trykkfallet

SFP bestemmes av det totale trykkfallet gjennom aggregat og kanalnett

Trykkfallet i kanalnettet reduseres ved å unngå skarpe bend, innsnevringer og skarpe avgreininger. Tapet i selve kanalstrekkene har relativt liten betydning

Men også betydelig trykktap i rister, takhatter, ventiler

I aggregatet er det i hovedsak tap i varmeveksleren og filteret.

Ventilasjonsleverandør beregner total SFP for en løsning


Eksempler p to ulike ventilasjonssystem for to ulike eneboliger med to etasjer

Eksempler på to ulike ventilasjonssystem for to ulike eneboliger med to etasjer

SFP = 2,43 kW/m3s

SFP = 1.34 kW/m3s


Valg av ventilasjonsprinsipp i leilighetsbygg

Valg av ventilasjonsprinsipp i leilighetsbygg

Sentrale kontra desentrale (individuelle) løsninger i leilighetsbygg?


Sentrale anlegg

Sentrale anlegg

Fordeler

Ulemper

plasskrevende løsning: teknisk rom og sjakter fordrer stor plass.

kan forårsake sjenerende støy selv om anlegget tilfredsstiller klasse C i NS 8175

kan forårsake lydoverføring

kan forårsake overføring av lukt

innregulering må foretas samlet for alle leilighetene som dekkes av et anlegg

sentral styring av luftmengder og tilluftstemperatur

  • ett luftinntak -> enklere å finne en gunstig plassering (luftkvalitet og solbelastning).

  • god mulighet for å gjennomføre riktig vedlikehold med serviceavtale

  • systemet er lett tilgjengelig for vedlikehold. Spesielt gunstig i bygg med utleieleiligheter..

  • mulighet for å ventilere fellesarealer (trappoppgang, kjeller, bod) fra samme aggregat

  • mulighet for fjernovervåking


Individuelle anlegg i hver leilighet

Individuelle anlegg – i hver leilighet

Fordeler

Ulemper

Lange kanalføringsveier for tilluft der hvor man ikke får til tilfredsstillende luftinntak i fasade

Krever plass til kanalføringer for luftinntak, tilluftskanaler og avtrekkskanaler, samt til selve aggregatet inne i leiligheten

Aggregatet kan forårsake støy og/eller vibrasjon i leiligheten

Vanskelig tilgjengelig for service foretatt av eksternt firma

Kondensering på luftinntakskanaler

  • mindre sjaktareal enn sentralt anl. hvis man får til tilfredstill. luftinntak i fasade

  • ikke behov for et plasskrevende felles teknisk rom

  • luftmengder påvirkes ikke av de øvrige leilighetene

  • løsningen forårsaker ikke lydoverføring eller luktoverføring fra en leilighet til en annen

  • luftmengder kan reguleres ind.

  • innregulering kan foretas per leil.

  • det er egen styring av tilluftstemp.


Plassering av aggregat og kanaler

Plassering av aggregat og kanaler

  • Bør plasseres innenfor klimaskjermen

    • Reduserer varmetapet fra kanaler og aggregater

    • Gjør inspeksjon og rengjøring lettere

    • Mindre utfordringer knyttet til utettheter rundt kanalgjennomføringer i klimaskjermen

    • Om mulig, sentral plassert teknisk rom og gjennomgående teknisk kanal/sjakt


H ndverksmessig utf relse knyttet til ventilasjon

Håndverksmessig utførelse knyttet til ventilasjon

Påse at kanalføring og aggregatplassering er tilstrekkelig prosjektert

Kanaler plasseres innenfor klimaskjerm

Kanaler for tilluft bør varmeisoleres i hele sin lengde, evt. legges i isolerte husrom

Avtrekkskanaler må isoleres dersom de går gjennom kalde rom.

Omhyggelig tetting rundt kanaler som går gjennom klimaskjerm
