第九章 预应力混凝土构件

1. 第九章 预应力混凝土构件

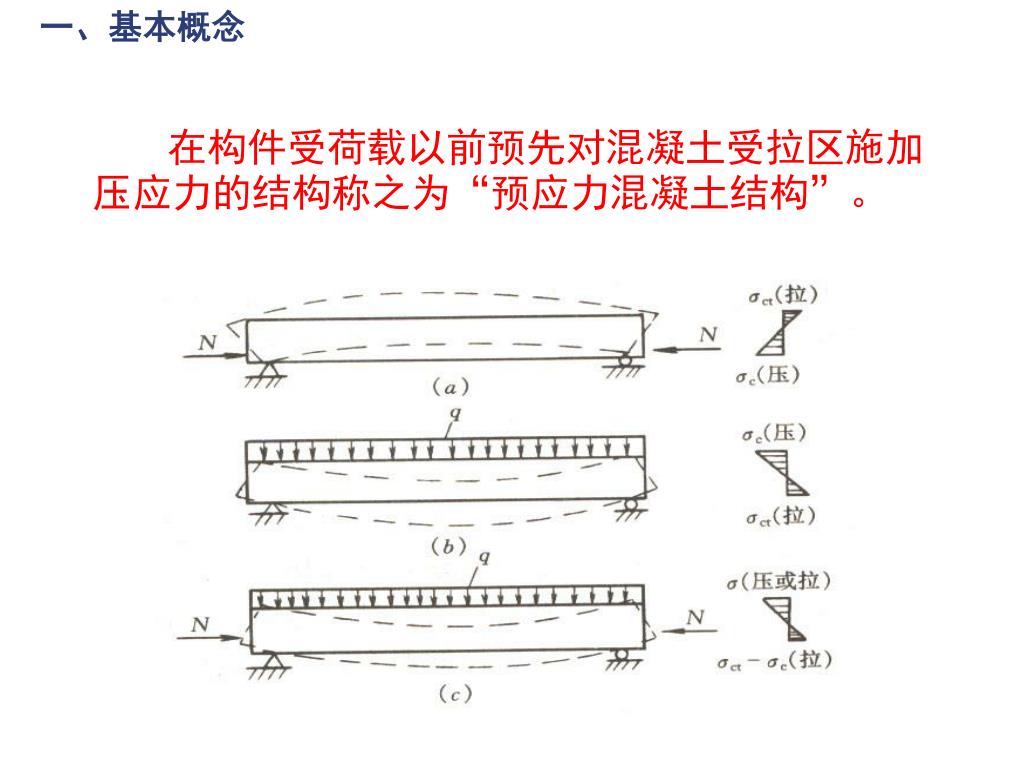

2. 一、基本概念 在构件受荷载以前预先对混凝土受拉区施加压应力的结构称之为“预应力混凝土结构”。

3. 一、基本概念 1. 预应力混凝土的特点 *提高刚度、抗裂度减小变形及裂缝宽度 *充分利用高强度材料 *减轻结构自重 *提高梁的抗扭和抗剪承载力，但不提高抗弯承载力 *提高梁的抗疲劳承载力

4. 混凝土强度达设计 强度的70%以上时 剪断钢筋 张拉钢筋并在 台座上固定 浇混凝土构件，并 在构件中预留孔道 在构件中预留孔道 中穿钢筋并张拉 浇注混凝土构件 锚固灌浆 一、基本概念2. 先张法和后张法

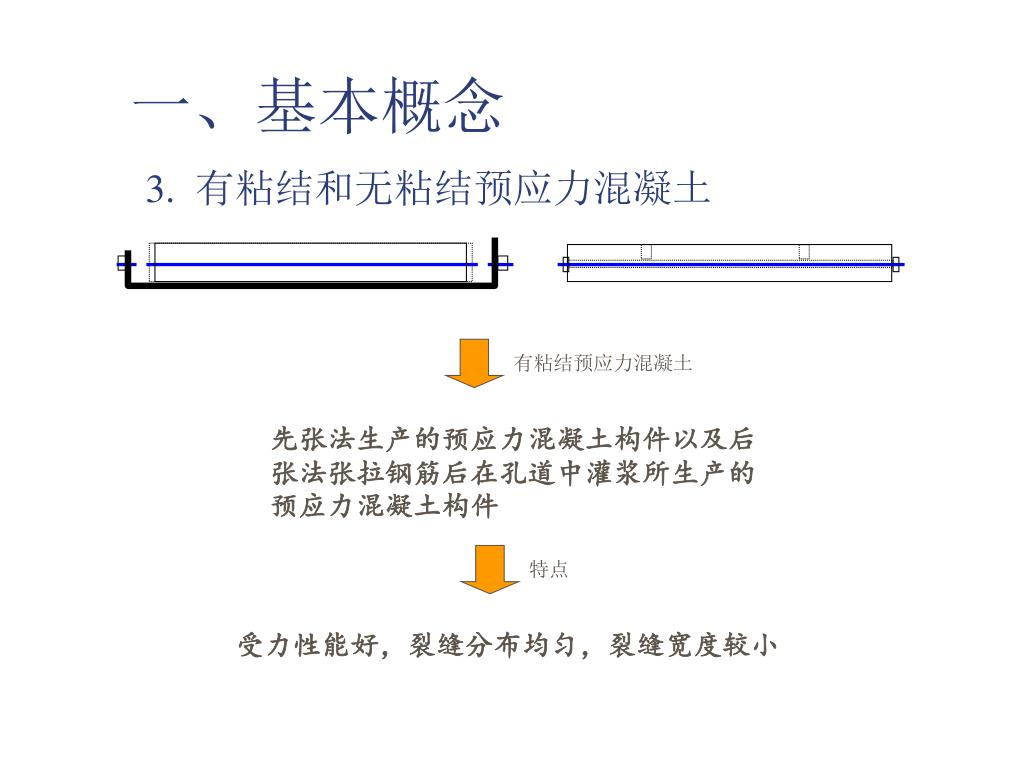

5. 有粘结预应力混凝土 特点 一、基本概念3. 有粘结和无粘结预应力混凝土 先张法生产的预应力混凝土构件以及后张法张拉钢筋后在孔道中灌浆所生产的预应力混凝土构件 受力性能好，裂缝分布均匀，裂缝宽度较小

6. 无粘结预应力混凝土 特点 一、基本概念3. 有粘结和无粘结预应力混凝土 后张法张拉钢筋后不在孔道中灌浆所生产的预应力混凝土构件 造价低，便于以后再次张拉或更换预应力钢筋

7. 使用荷载下不出现 拉应力或裂缝 使用荷载下允许混凝土 受拉区产生宽度不大的裂缝 一、基本概念4. 全预应力和部分预应力 全预应力混凝土构件 部分预应力混凝土构件

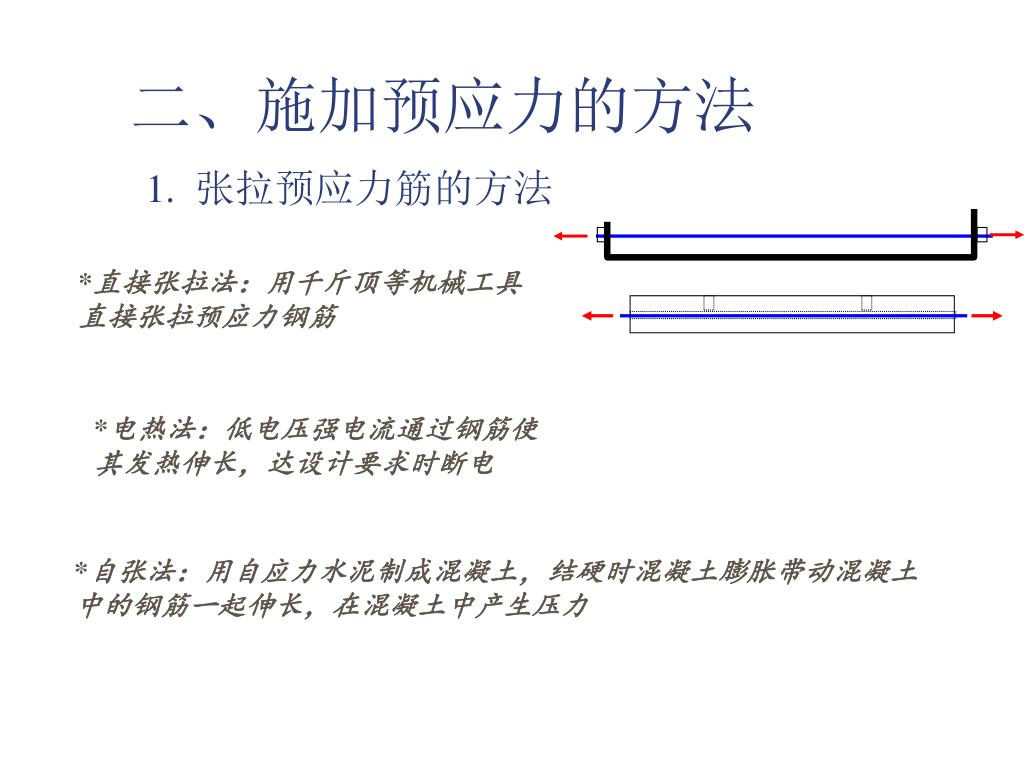

8. 二、施加预应力的方法1. 张拉预应力筋的方法 *直接张拉法：用千斤顶等机械工具直接张拉预应力钢筋 *电热法：低电压强电流通过钢筋使其发热伸长，达设计要求时断电 *自张法：用自应力水泥制成混凝土，结硬时混凝土膨胀带动混凝土中的钢筋一起伸长，在混凝土中产生压力

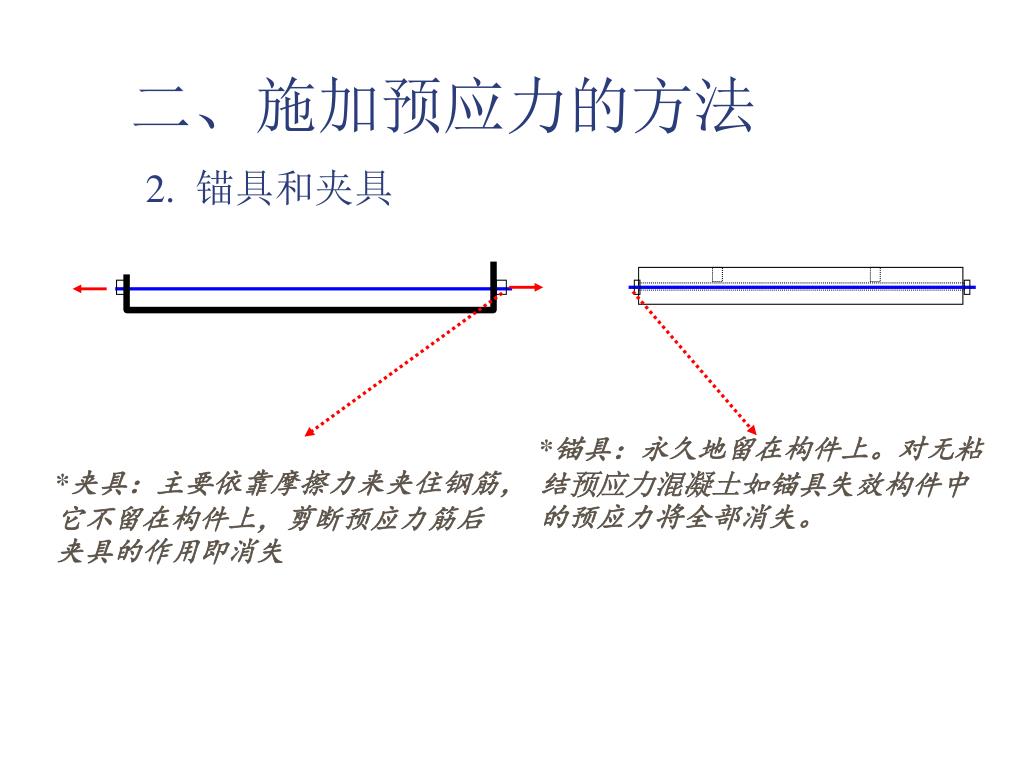

9. 二、施加预应力的方法2. 锚具和夹具 *锚具：永久地留在构件上。对无粘结预应力混凝土如锚具失效构件中的预应力将全部消失。 *夹具：主要依靠摩擦力来夹住钢筋，它不留在构件上，剪断预应力筋后夹具的作用即消失

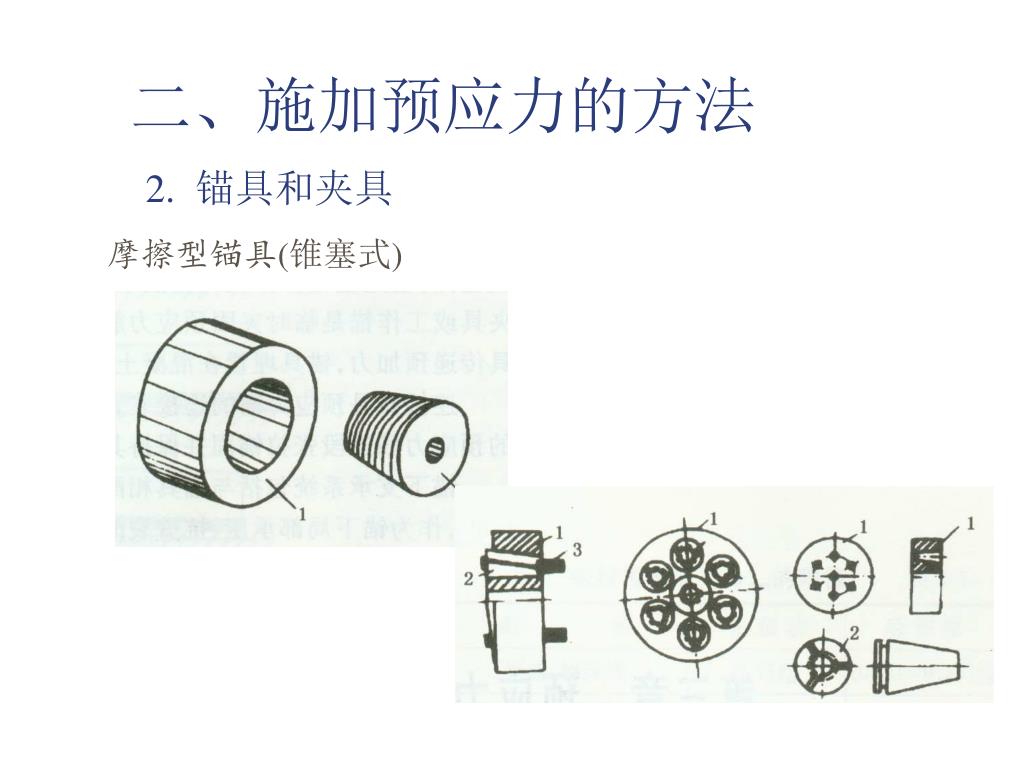

10. 二、施加预应力的方法2. 锚具和夹具 摩擦型锚具(锥塞式)

11. 摩擦型锚具(夹片式) JM—12锚具 这种锚具由锚环和夹片组成，夹具的块数与预应力钢筋或钢绞线的根数相同。夹片呈楔形 ，其截面为扇形。每一块夹片有二个圆弧形槽，上有齿纹，用以锚住预应力钢筋。 预应力钢筋依靠摩擦力将预应力传给夹片。夹片依靠其斜面上的承压力将预应力传给锚环，后者再通过承压力将预应力传给混凝土构件。 QM锚具 可锚固钢绞线或钢丝束。锚具由锚板和夹片组成，其特点是每根钢绞均分开锚固，由一组按10均分的开缝楔形夹片（3片）夹紧，各自独立地放置在锚板的一个锥形孔内，任何一组夹具滑移、破裂或钢绞线拉断，都不会影响同束中其它钢绞线的锚固，故其锚固可靠，互换性好，自锚性能强。

12. 二、施加预应力的方法 墩头锚具 承压型锚具1：

13. 螺母 预应力筋 对焊接头 垫板 螺丝杆端 二、施加预应力的方法 承压型锚具2：利用螺帽、垫板等的承压作用将预应力钢筋锚固在端部

14. 三、预应力混凝土所用的材料1. 钢筋 强度高；与混凝土间有足够的粘结力；良好的加工性能和一定的塑性 要求 冷拉钢筋、热处理钢筋、碳素钢丝、刻痕钢丝、钢绞线、冷拔低碳钢丝 种类 2. 混凝土 一般预应力混凝土构件 C30 采用热处理钢筋、碳素钢丝、刻痕钢丝、钢绞线的预应力混凝土构件 C40

15. Apcon Apcon Apcon Apcon 四、张拉控制应力con的确定1. con对结构的影响 张拉控制应力 是指张拉预应力筋时的总张拉力除以预应力筋的截面面积所得的应力值。它是预应力钢筋在进行张拉时所控制达到的最大应力值。 使构件出现脆性破坏 con越大，混凝土中的预压应力越大，但过大会产生如下问题 预应力筋过早进入流幅，降低其塑性 增加钢筋的松弛损失

16. Apcon Apcon Apcon Apcon 四、张拉控制应力con的确定2. con的取值(表9-1） 为预应力钢筋强度标准值

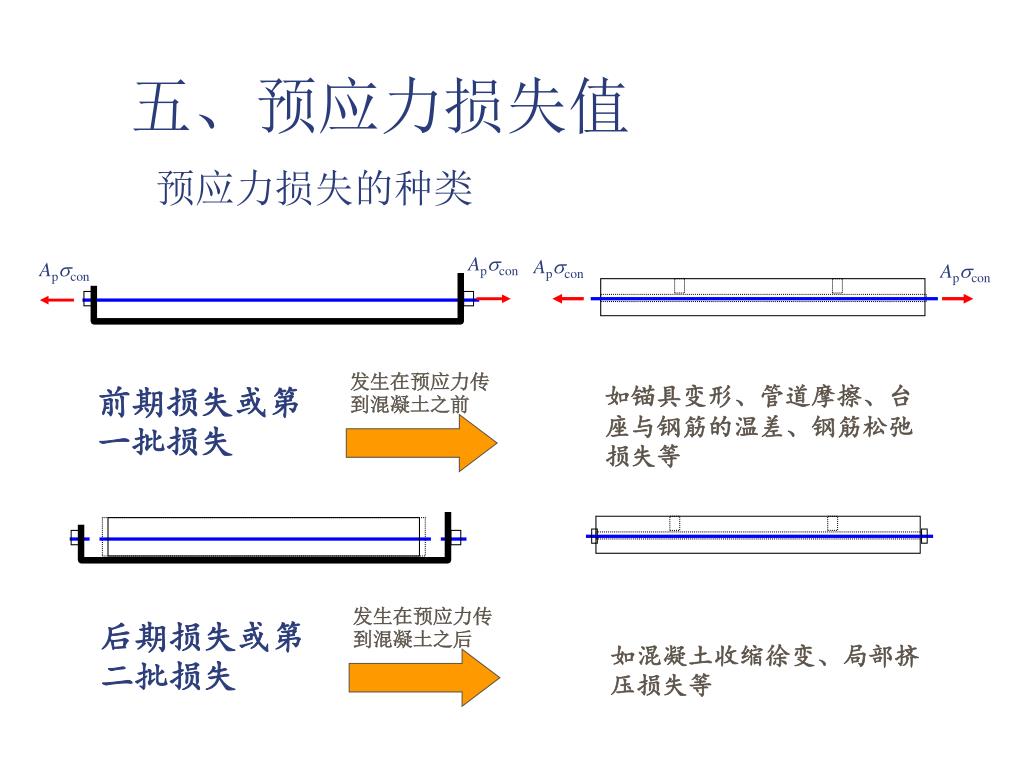

17. Apcon Apcon Apcon Apcon 发生在预应力传到混凝土之前 发生在预应力传到混凝土之后 五、预应力损失值预应力损失的种类 如锚具变形、管道摩擦、台座与钢筋的温差、钢筋松弛损失等 前期损失或第一批损失 后期损失或第二批损失 如混凝土收缩徐变、局部挤压损失等

18. 五、预应力损失值1. 锚具变形和钢筋回缩损失l1 由于锚具、垫块本身的变形，其间裂缝的压紧及钢筋在锚具中的滑移引起的损失 张拉端锚具的变形和钢筋的内缩值，见教材表 预应力钢筋的弹性模量 张拉端至锚固端之间的距离

19. 锚具变形和钢筋内缩值

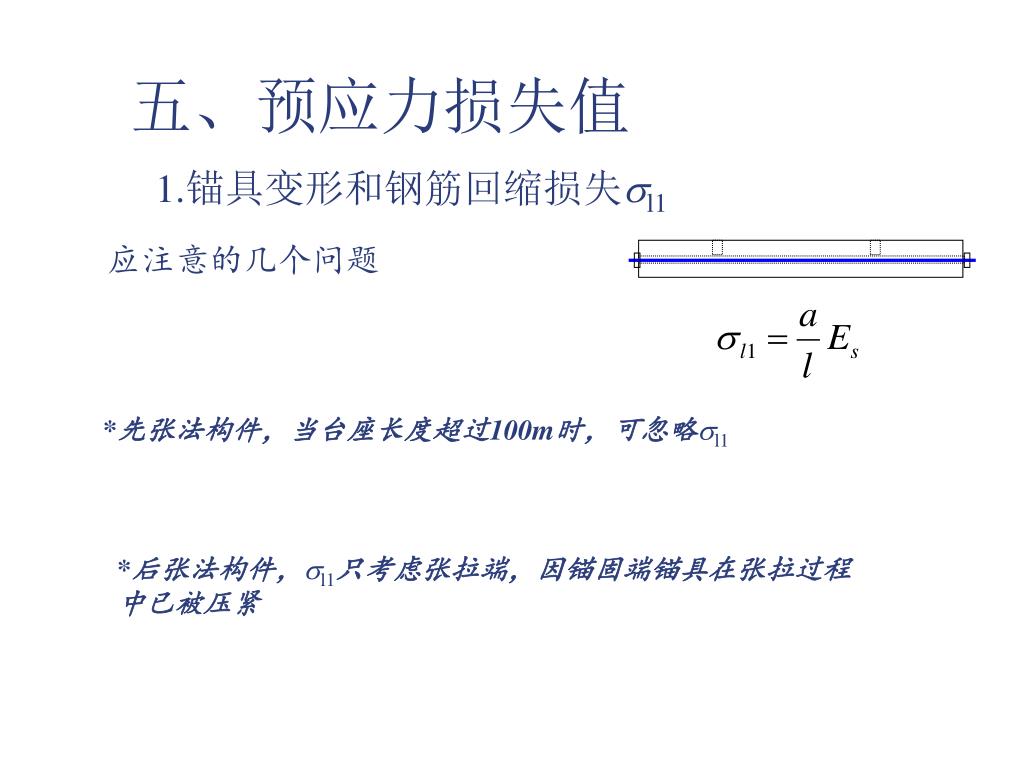

20. 五、预应力损失值1.锚具变形和钢筋回缩损失l1五、预应力损失值1.锚具变形和钢筋回缩损失l1 应注意的几个问题 *先张法构件，当台座长度超过100m时，可忽略l1 *后张法构件，l1只考虑张拉端，因锚固端锚具在张拉过程中已被压紧

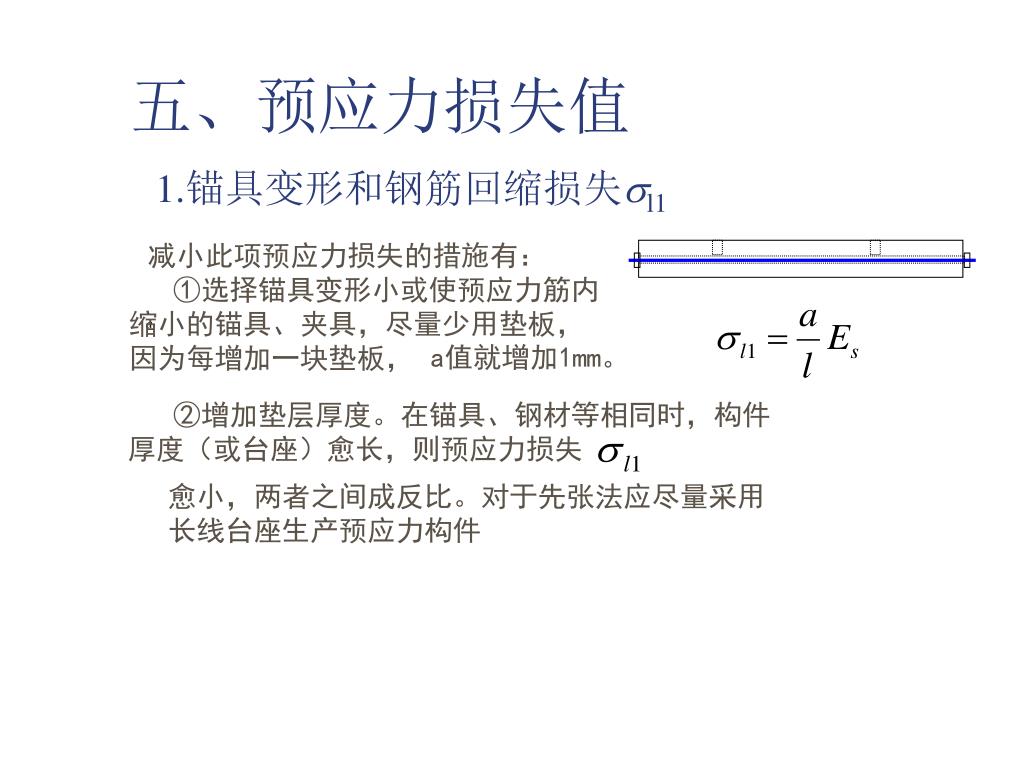

21. 五、预应力损失值1.锚具变形和钢筋回缩损失l1五、预应力损失值1.锚具变形和钢筋回缩损失l1 减小此项预应力损失的措施有： ①选择锚具变形小或使预应力筋内缩小的锚具、夹具，尽量少用垫板，因为每增加一块垫板， ②增加垫层厚度。在锚具、钢材等相同时，构件厚度（或台座）愈长，则预应力损失 a值就增加1mm。 愈小，两者之间成反比。对于先张法应尽量采用长线台座生产预应力构件

22.  预应力筋轴线 d P 张拉端 Px 锚固端 Px-dPx x dx 主要由两部分组成 d d r r P‘ dP1 Px Px Px-dP1 Px-dP2 dP2 dx dx 五、预应力损失值2. 管道摩擦损失l2 后张法中，张拉钢筋时，钢筋在孔道中滑动，就会产生摩擦力 *孔道偏差等因素引起的 *曲线型孔道而引起的

23.  预应力筋轴线 d P 张拉端 Px 锚固端 Px-dPx x dx 由孔道偏差引起的损失值与预应力和孔道长度成正比 d r dP1 Px Px-dP1 dx 五、预应力损失值2. 管道摩擦损失l2 负号表示dP1和Px方向相反

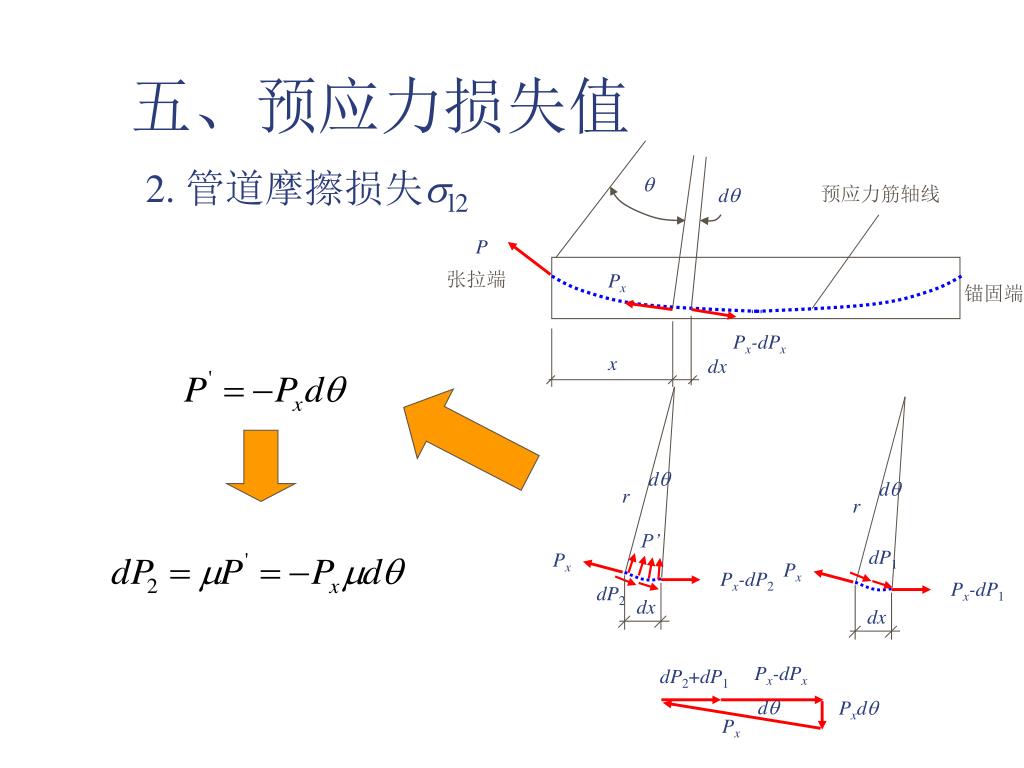

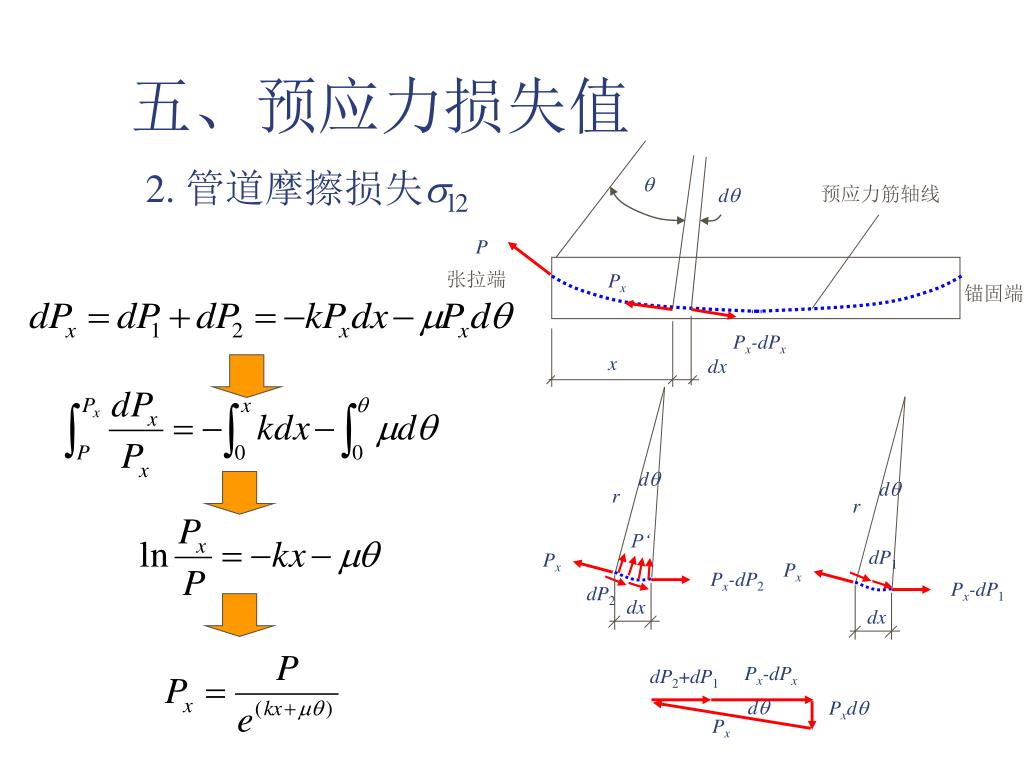

24.  预应力筋轴线 d P 张拉端 Px 锚固端 Px-dPx x dx d d r r P’ dP1 Px Px-dPx Px dP2+dP1 Px-dP1 Px-dP2 d Pxd dP2 dx dx Px 五、预应力损失值2. 管道摩擦损失l2

25.  预应力筋轴线 d P 张拉端 Px 锚固端 Px-dPx x dx d d r r P‘ dP1 Px Px-dPx Px dP2+dP1 Px-dP1 Px-dP2 d Pxd dP2 dx dx Px 五、预应力损失值2. 管道摩擦损失l2

26.  预应力筋轴线 d P 张拉端 Px 锚固端 Px-dPx x dx d d r r P’ dP1 Px Px-dPx Px dP2+dP1 Px-dP1 Px-dP2 d Pxd dP2 dx dx Px 五、预应力损失值2. 管道摩擦损失l2 预应力钢筋与孔道壁间的摩擦系数，教材表9-3 考虑孔道每米长度局部偏差的摩擦系数，教材表9-3

27.  预应力筋轴线 d P 张拉端 Px 锚固端 Px-dPx x dx 建议的张拉程序为 五、预应力损失值2. 管道摩擦损失l2 采用超张拉可以减少l2 con 0.85con停2分钟 0 1.1con停2分钟

28. 温度为t0时的应力为con 温度升到t1时由于混凝土 未结硬此处的应力为con’ 温度回落到t0时由于混凝土 已结硬和钢筋同时回缩， 此处的应力为con’’< con 五、预应力损失值3. 温差应力损失l3 混凝土蒸汽养护时,预应力钢筋与台座之间温差引起的损失 钢筋的线膨胀系数 *采用二次升温法可减少l3:先在常温下养护,当混凝土的强度达到7.5~10N/mm2时再逐渐升温

29. 五、预应力损失值4. 应力松弛损失l4 钢筋在高应力作用下，长度不变而应力随时间逐渐降低的现象称为 应力松弛。 钢筋张拉后1小时内约完成总松弛的50%，24小时内完成总松弛的80%，以后逐渐收敛 1）预应力钢丝、钢绞线 采用超张拉时为0.9，不采用时为1.0 常数参见规范的相关内容

30. 2）对于冷拉钢筋、热处理钢筋： 一次张拉 超张拉　　　

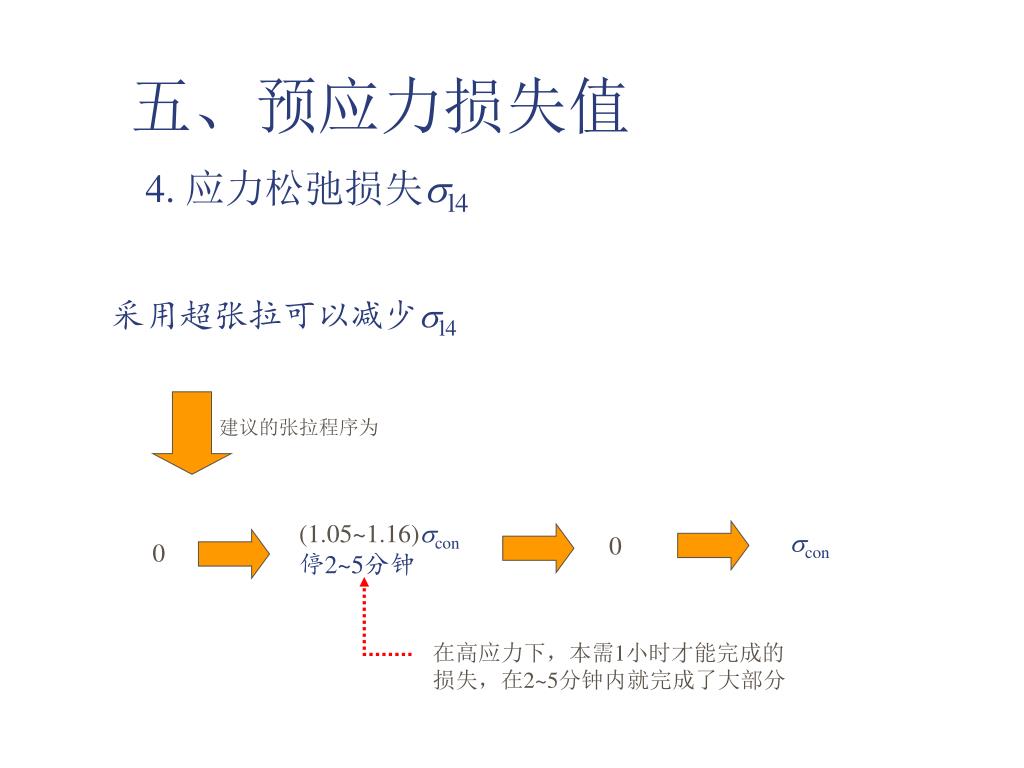

31. 建议的张拉程序为 五、预应力损失值4. 应力松弛损失l4 采用超张拉可以减少l4 (1.05~1.16)con停2~5分钟 con 0 0 在高应力下，本需1小时才能完成的损失，在2~5分钟内就完成了大部分

32. 五、预应力损失值5. 混凝土收缩徐变损失l5 收缩和徐变两者相互有关，很难精确计算，为了简化两项损失可合并考虑 受拉区或受压区预应力钢筋在各自合力作用点处混凝土的法向压应力 高湿环境中可降低50% 干燥环境中应增加20~30% 受拉区或受压区各自预应力钢筋和非预应力钢筋的配筋率 系数A、B、C、D参见教材中的相关规定

33. 当d3m时 五、预应力损失值6. 钢筋挤压混凝土损失l6 采用螺旋式预应力筋作为配筋的环形构件，由于预应力筋对混凝土的局部挤压使构件直径减小所引起的损失

34. 五、预应力损失值7. 预应力损失的组合 先张法构件： l100N/mm2 预应力总损失的下限值 后张法构件： l80N/mm2

35. 预应力混凝土构件 （使用荷载下不带裂缝） P P 预应力钢筋 普通混凝土构件 （使用荷载下常带裂缝） P  六、轴心受拉构件的分析1. 受力特征 开裂前，荷载-位移关系为线性的，预应力钢筋的应力增长较少 开裂后，预应力钢筋的应力急增，进入非线性阶段

36. 六、轴心受拉构件的分析1. 先张法构件各阶段的应力分析 施工阶段----张拉钢筋

37. 浇注混凝土但不受力 六、轴心受拉构件的分析1. 先张法构件各阶段的应力分析 施工阶段----完成第一批预应力损失

38. pcI 六、轴心受拉构件的分析1. 先张法构件各阶段的应力分析 施工阶段----放松钢筋

39. pcII 六、轴心受拉构件的分析1. 先张法构件各阶段的应力分析 施工阶段----完成第二批损失 混凝土中的有效预压应力

40. Np0 c=0 六、轴心受拉构件的分析1. 先张法构件各阶段的应力分析 加载阶段----加载至混凝土中的应力为0

41. Ncr ft 六、轴心受拉构件的分析1. 先张法构件各阶段的应力分析 加载阶段----加载至混凝土开裂

42. Nu 六、轴心受拉构件的分析1. 先张法构件各阶段的应力分析 加载阶段----加载到破坏

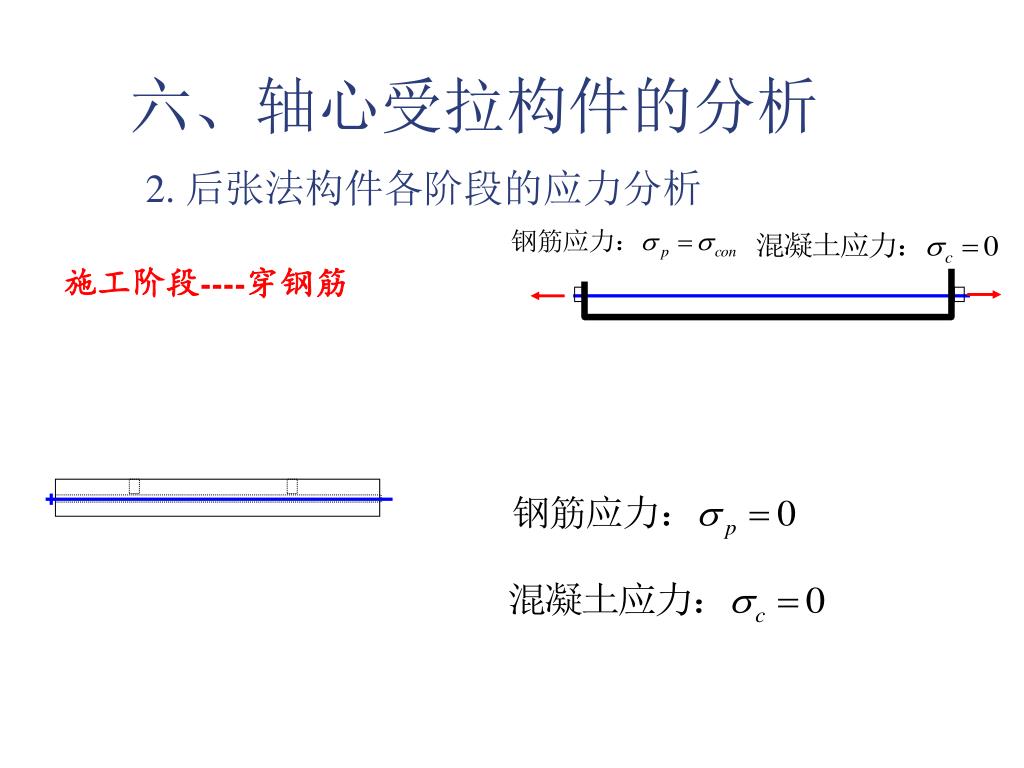

43. 六、轴心受拉构件的分析2. 后张法构件各阶段的应力分析 施工阶段----穿钢筋

44. pcI pcI 六、轴心受拉构件的分析2. 后张法构件各阶段的应力分析 施工阶段----张拉钢筋完成第一批预应力损失

45. pcII pcII 六、轴心受拉构件的分析2. 后张法构件各阶段的应力分析 施工阶段----完成第二批损失 混凝土中的有效预压应力

46. Np0 Np0 c=0 六、轴心受拉构件的分析2. 后张法构件各阶段的应力分析 加载阶段----加载至混凝土中的应力为0

47. Ncr Ncr ftk ftk 六、轴心受拉构件的分析2. 后张法构件各阶段的应力分析 加载阶段----加载至混凝土开裂

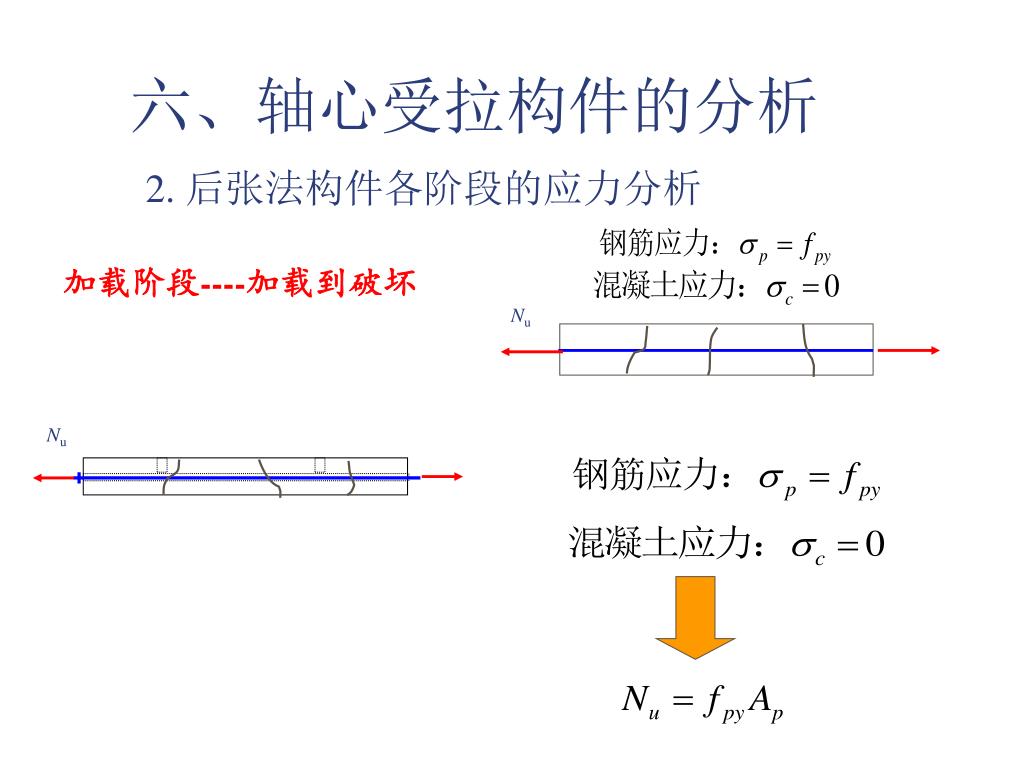

48. Nu Nu 六、轴心受拉构件的分析2. 后张法构件各阶段的应力分析 加载阶段----加载到破坏
