“ O re ţea într-o comunitate unică” Proiect Intranet

1. “O reţea într-o comunitate unică”Proiect Intranet Centrul Comunitar de Acces la Informaţie şi Instruire pentru Tineri “Valul III”

2. Scopul Proiectului • Proiectul are drept scop promovarea serviciilor noi în domeniul noilor tehnologii de informare şi comunicare prin intermediul construcţiei reţelei unice în domeniul informaţional în comuna Răzeni.

3. Grupul ţintă • Proiectul se concentrează asupra instituţiilor publice (Liceul Teoretic, Școala profesională, agenţilor economici, persoanelor care dispun de calculator personal la domiciliu. O categorie specială o constituie familiile tinere din comună – posesoare de calculatoare.

4. Etapele iniţiale de implementare • Stabilirea cerinţelor şi analiza pieţei • Analiza hărţii topografice a localitatii • Găsirea şi procurarea echipamentului • Instalarea echipamentului, testarea • Instalarea la domiciliu a conexiunii wirelless

5. Stabilirea cerinţelor şi analiza pieţei • Analiza hărţii topografice. prog.- Google Earth – stabilişte punctele cele mai înalte, distanţa între puncte, amplasarea beneficiarilor, forma reliefului.

7. Stabilirea cerinţelor şi analiza pieţei • Peste 150 persoane la domiciliu dispun de calculator. Agenţii economici, ONG-uri, Liceu, Primărie, Şcoala Profesională Cerinţe • Internet nelimitat la domiciliu, asistenţă în configurarea calculatorului (cameră web, antivirus, browsere internet, jocuri ş.a.)

8. Găsirea şi procurarea echipamentului • Acces Point – emite semnalul, • Server – configurează şi asigură controlul reţelei, • Antene – prelungeşte unda de emisie a antenei, • de emisie – omni şi direcţionale (în baza de frecvenţă 2.4 Ghz şi 5 Ghz), • la domiciliu – direcţionale(în baza de frecvenţă 2.4 GHz), • Adaptere – placă amplasată în calculator care recepţionează şi transformă semnalul.

9. Acces Point • Acces point TL-WA601G – preţ 440 lei Caracteristici: • Asigură toate regimurile de transmitere (Access Point, Bridge Mode (Point to Point, Point to Multi Point), Client, Repeater), • Este la un preţ accesibil şi uşor de găsit pe piaţă, Dezavantaje: • Utilizare doar la domiciliu, • Arie de acoperire mică, • Transmitere de informaţie la viteză mică, • Conectorul la antenă este pentru utilizare limitată.

10. Acces Point • Acces Point Mikrotik RouterBoard RB133 - preţ 3500 lei • Caracteristici Asigură toate regimurile de transmitere, inclusiv regim de transmitere 2.4, 5 Ghz, • Este la un preţ scump (compania http://aitec.md), • Este pentru exterior, • Dispune de program de control al reţelei (în acest caz nu este necesar server) • Posibilitatea de a gestiona pînă la 3 antene simultan în diferite baze de frecvenţă interconectate între ele. • Dezavantaje - Este la un preţ scump.

12. Server (+ memorie operativă, spaţiu mare de stocare, 2 plăci de reţea) • Caracteristici • Deţine platforma FreeBsD (permite efectuarea tuturor operaţiilor necesare pentru controlul reţelei (conectarea beneficiarilor, limitarea de viteză, deconectare,) • Este un spaţiu de stocare pentru baza de date (programe, legislaţie, ) • Spaţiu de stocare pentru Pagina Web 192.168.2.1, Forum, Chat.

13. Antena • de emisie – omni şi direcţionale (în baza de frecvenţă 2.4 Ghz şi 5 Ghz), Antena Tp-Link Yagi-Directional 2.4ghz 14db ah200025t – preţ 640 lei • Caracteristici • Este pentru utilizare la domiciliu. Poate să transmită semnalul la o distanţă de cel mult 1 km. • Dezavantaje Raza de acţiune este foarte mică 30 grade, şi poate fi utilizată doar direcţional. • Poate fi conectată doar cu aparat cu conector de la TP link

14. Antena • de emisie – omni şi direcţionale (în baza de frecvenţă 2.4 Ghz şi 5 Ghz), Antena direcţionalăVECTOR GL24110PR24 – cost 240 lei • Caracteristici • Semnalul lucrează pe o distanţă mare 2 km. • Este relativ uşor de fabricat, cheltuieli puţine • Dezavantaje • Este necesar o precizie în fabricare antenei pentru asigurarea unui semnal cît mai bun, • Este utilizată doar pentru a realiza conexiuni Point to Point şi nu poate deservi un număr mare de clienţi datorită razei de deschidere mici

15. Antena • la domiciliu – direcţionale (în baza de frecvenţă 2.4 GHz), Antena direcţională - cost 60 – 70 lei • Dezavantaje • În condiţii de ploaie, vînt, ceaţă, ş.a. semnalul scade considerabil

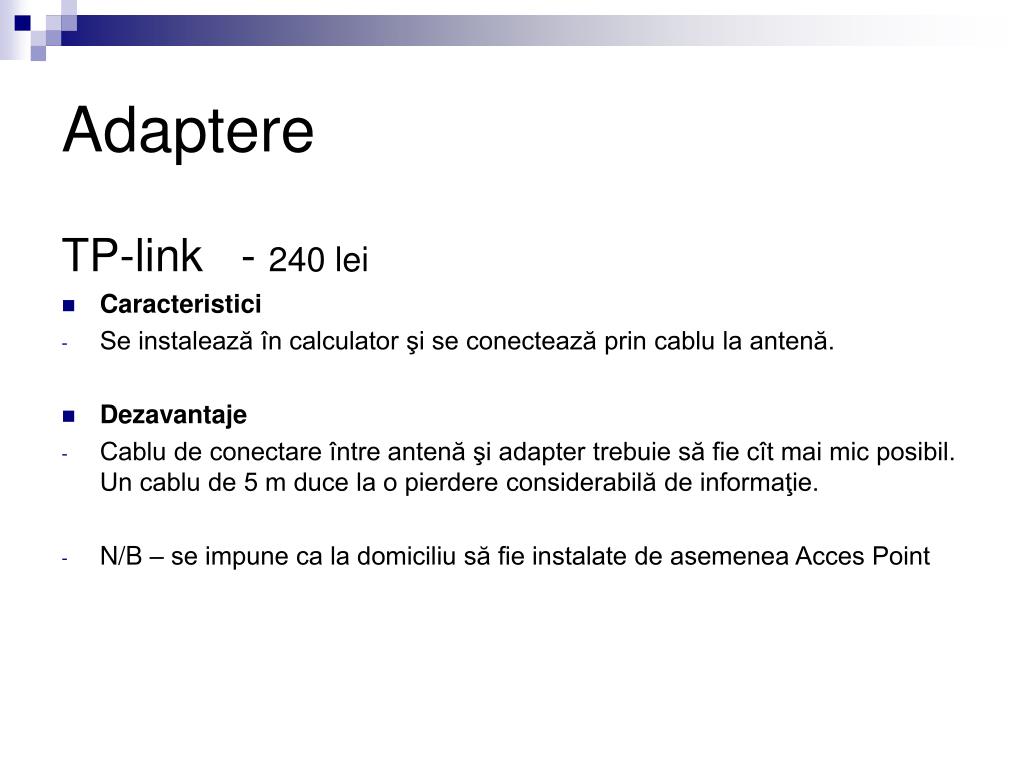

16. Adaptere TP-link - 240 lei • Caracteristici • Se instalează în calculator şi se conectează prin cablu la antenă. • Dezavantaje • Cablu de conectare între antenă şi adapter trebuie să fie cît mai mic posibil. Un cablu de 5 m duce la o pierdere considerabilă de informaţie. • N/B – se impune ca la domiciliu să fie instalate de asemenea Acces Point

17. Instalarea echipamentului, testarea • Stabilită o conexiune de 50 m. cablu UTP, • Stabilită o conexiune de 100 m între Centrul Comunitar şi Punctul de Acces 1, • Instalate două antene direcţionale, • Stabilită conexiunea wireless cu primăria. • Conectaţi prin intermediul cablului 3 persoane la domiciliu. • Efectuate testări wireless la domiciliu.

18. Lecţii învăţate • Piaţa vînzărilor în Republica Moldova nu este pregătită să ofere o gamă largă de echipamente wirelless, • Caracteristicile echipamentului wireless nu este acelaşi în momentul testării, • Problema cea mai complicată în momentul în care se instalează o conecxiune wireless este de a tranmiste semnalul către destinaţie la distanţa dorită. • În Republica Moldova există o ofertă limitată de cabluri speciale pentru categoria 50 Ohm. • Beneficiarii sunt foarte interesaţi de a accesa o conexiune wireless. • Conexiunea wireless este net superioară conexiunii prin cablu simplu în localităţile.

19. Avantajele conexiunii wirelless • Legătura se face prin unde radio, nu este necesar suplimentar arendarea pilonilor de la alte companii pentru trasarea liniei cu fir. • Nu este dependentă de surse suplimentare de energie electrica (reţeaua cu fir necesită alimentare cu energie electrică la fiecare 100 m.) • Utilizatorii nu sunt dependenţi de cablul tras ei pot să se mişte în fiecare direcţie dorită şi să acceseze imediat serviciile reţelei. Dacă beneficiarul sau ong „Eco-Răzeni” îşi schimbă sediul transferul de echipament se realizează cu uşurinţă. Beneficiarii vor putea accesa la terase, casă de cultură, primărie liber serviciile reţelei cu un calculator portabil. • Numărul de utilizatori este sensibil mai mare decît cel folosind reţeaua prin fir. • Necesită echipament în cantităţi reduse, în rezultat costurile legate de întreţinere sunt mai mici. În acelaşi timp darea în exploatare a acestei reţele este mult mai mică. Dacă pentru o reţea cu fir trebuie să lucrezi zile întregi, pentru o reţea wirelless este necesar cîteva minute pentru conectare. • O reţea wirelless oferă compatibilitate cu cele mai noi tehnologii din domeniul calculatoarelor. De exemplu, se pot conecta laptop-uri, cele mai noi modele de telefoane VoIP, etc; • Echipamentul are o perioadă de exploatare mai mare, este micşorat numărul de posibile accidente de reţea ce ar duce la întreruperea legăturii, acoperă o arie largă, are costuri micşorate faţă de reţeaua prin cablu optic, este o investiţie de durată ş.a.

20. Dezavantajele reţelei wirelless • O ofertă redusă de echipament la un preţ înalt, • Nu există studii şi exemple de succes pe care poţi să le preiei, • Semnalul este oprit în proporţie de 90% de obstacole (pereţi, copaci), • În perioade de precipitaţii, semnalul scade cu pînă la 30%.
