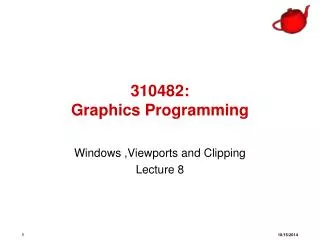

310482 graphics programming

310482: Graphics Programming

Windows ,Viewports and Clipping

Lecture 8

110/15/2014


World coordinate

World Coordinate

  • ระบบพิกัดโลก(World Coordinate) เป็นระบบที่ใช้อธิบายตำแหน่งของภาพวัตถุในธรรมชาติ

  • ไม่ขึ้นกับขนาดพิกัดของจอภาพ (Screen Coordinate)ช่วงตัวเลขจะเป็นเท่าไรก็ได้ (เป็นบวกหรือลบ หรือทศนิยมได้) ใช้อธิบายตำแหน่งภาพวัตถุได้ถูกต้อง

  • ถ้าภาพมีขนาดใหญ่ ซับซ้อน จนไม่สามารถแสดงให้เห็นได้ชัดเจนบนจอภาพ อาจแสดงได้เฉพาะบางส่วนภายในกรอบสี่เหลียมที่กำหนดให้เรียกว่าการทำช่องหน้าต่าง (windowing) และกรอบสี่เหลี่ยมที่ใช้แสดงภาพเรียกว่า หน้าต่าง (window)

210/15/2014


Coordinate systems

Coordinate Systems

  • ส่วนต่างๆของภาพจะถูกนำแสดงบนจอภาพได้โดยการนำหน้าต่างไปวางไว้ที่ส่วนของภาพในพิกัดโลก

  • การปรับเปลี่ยนขนาดของหน้าต่างจะทำให้เกิดการย่อ ขยาย หรือการบิดเบี้ยวภาพที่อยู่ในหน้าต่างได้

  • ส่วนของภาพที่อยู่นอกเหนือหน้าต่างจะไม่ถูกนำมาแสดงบนจอภาพ เรียกขั้นตอนการตัดส่วนเกินออกนี้ว่า การขริบภาพ(Clipping)

310/15/2014


Viewports

Viewports

  • A viewport is a rectangle on the display where the model is actually going to be drawn

  • viewport ใช้แสดงส่วนของภาพหลายๆภาพบนจอเดียวกันและในเวลาเดียวกัน ให้เห็นทุกส่วนพร้อมกัน โดยแบ่งจอภาพเป็นส่วนๆ

  • การเลือกหน้าต่างและช่องแสดงภาพ(viewport)แตกต่างกันทำให้เกิดการแสดงภาพบนจอภาพได้หลายแบบ

410/15/2014


Window to viewport transformation

Window to viewport transformation

  • A viewing transformation using standard rectangles for the window and viewport

510/15/2014


Windows and viewports

Windows and Viewports

  • กรณีของ window กรอบโต รูปที่เห็นจะเป็นรูปเล็ก

  • กรณีของ viewport ถ้ากำหนด window คงที่

    • viewport ขนาดใหญ่ รูปที่เห็นจะมีขนาดใหญ่

    • viewport ขนาดเล็ก รูปที่เห็นจะมีขนาดเล็ก

  • coordinates ของ window คือ World Coordinates

  • coordinates ของ viewportคือ Screen Coordinates

610/15/2014


The two dimensional viewing transfomation pipeline

The two-dimensional viewing-transfomation pipeline

710/15/2014


The viewing pipeline

The viewing pipeline

  • Setting up a rotate world window in viewing coordinates and the corresponding normalized-coordinate viewport

810/15/2014


Viewing coordinate reference frame

Viewing coordinate reference frame

  • กำหนด P0 =(x0,y0) ต้องการแปลงสภาพของจุด

  • สร้างเวกเตอร์ V โดยกำหนด view เป็น Vy เวกเตอร์ V เรียกว่า view up vector

  • สามารถคำนวณ component ของunit vector v =(vx,vy)และ u =(ux,uy) สำหรับ view yvและ xv

  • unit vector ใช้เป็นแถวแรกและแถวที่สองของ Rotation matrix R ซึ่งดำเนินการกับแกน view xvyvและ xwyw

  • เราได้matrix ที่ convert WC position ไปเป็น VC position ดังนี้ a) translate the viewing origin to the world origin and b) rotate to align the two coordinate reference frame

    Mwc,vc = R .T

910/15/2014


Viewing coordinate reference frame1

Viewing coordinate reference frame

  • A viewing-coordinate frame is moved into coincidence with the world frame in two steps:(a) translate the viewing origin to the world origin, then (b) rotate to align the axes of the two systems

1010/15/2014


Window to viewport mapping

Window-to-viewport mapping

  • จุดมีพิกัดที่ (xw, yw) ใน windowถูกแมปไปที่ตำแหน่ง

    (xv, yv) ใน viewport ดังนั้นจะได้ว่า

1110/15/2014


Window to viewport mapping1

Window-to-viewport mapping

  • แก้สมการหาค่า(xv, yv) ได้ดังนี้

  • เมื่อ

1210/15/2014


Window to viewport mapping2

Window-to-viewport mapping

  • จากสมการสามารถที่ใช้เซตของการแปลงเพื่อ converts window area เป็น viewports area โดยใช้การแปลงดังนี้

    • ใช้ scaling transformationกับจุดของ(xwmin , ywmin) เพื่อ scale window area ไปเป็นviewport ที่มีขนาดที่ต้องการ

    • ย้าย scale window area ไปณ ตำแหน่งของ viewport

1310/15/2014


Workstation transfomations

workstation transfomations

  • Mapping selected parts of a scence in normalized coordinates to different video monitors with workstation transfomations

1410/15/2014


Normallized device coordinates

Normallized Device Coordinates

  • เป็นระบบพิกัดซึ่งไม่ขึ้นอยู่กับขนาดของจอภาพ

  • ให้ค่าแกน x และแกน y มีค่าอยู่ระหว่าง 0 กับ 1

  • มีจุดศูนย์กลางอยู่มุมล่างซ้าย

  • ระบบนี้ทำให้เขียนโปรแกรมกราฟฟิกได้โดยไม่ต้องคำนึงถึงความละเอียดของจอภาพ

  • การแสดงผลภาพ ระบบการแสดงผลจะแปลง NDC ให้ไปเป็นพิกัดของจอภาพขณะนั้น

1

0

1

0

1

1

NDC

จอภาพ

1510/15/2014


Viewing in 2d

Viewing in 2D

  • Create your model in world coordinates

  • Map world coordinates to window coordinates(clipping when necessary)

  • Map window coordinates to viewport coordinates

  • Draw viewport on screen (usually handled by the display driver)

1610/15/2014


2d clipping algorithms

2D Clipping Algorithms

  • We could just throw away pixels that fall outside the window

    • Scan convert the primitive as usual

    • If the pixel to be drawn is outside the rectangle in question, don’t draw it

  • This isn’t the best idea in the world

  • Surely we can do better

1710/15/2014


Line clipping example

Line Clipping Example

1810/15/2014


Clipping points

Clipping Points

  • ตรวจสอบว่าจุดอยู่ในกรอบของช่องหน้าต่างหรือช่องแสดงภาพหรือไม่ ทำได้โดยตรวจสอบว่าจุดนั้นมีค่าพิกัดอยู่ระหว่างขอบซ้ายและขอบด้านขวาของกรอบและอยู่ระหว่างขอบบนหรือขอบล่าง

  • ตรวจสอบ: xl <= x <= xr and yb <= y <= yt

(xl,yt)

(xr,yt)

(xr,yb)

(xl,yb)

1910/15/2014


Clipping points cont

Clipping Points(cont.)

  • วิธีการขริบจุดนี้ใช้ได้แน่นอนเสมอ แต่ทางปฏิบัติจะไม่ใช้กันเนื่องจาก

    • ภาพที่ต้องผ่านการขริบมีขนาดใหญ่และมีความซับซ้อน ภาพนั้นจะประกอบด้วยจุดจำนวนมาก ทำให้เสียเวลาตรวจสอบ

    • ภาพอาจจะไม่ได้เก็บในลักษณะจุดทั้งหมดก็ได้ อาจจะแทนด้วยจุดสองจุดคือจุดเริ่มต้นกับจุดปลาย เช่นเส้นตรงเส้นหนึ่งอาจจะเก็บในรูปของจุดจำนวนมากที่มาต่อกันซึ่งเปลืองเนื้อที่ หรือเก็บเฉพาะจุดเริ่มต้นและจุดปลายแล้วมีตัวบอกเป็นเส้นตรง ใช้เนื้อที่น้อยแต่ใช้วิธีขริบภาพโดยการตรวจสอบจุดไม่ได้

2010/15/2014


Clipping lines

Clipping Lines

  • การขริบเส้น จะพิจารณาเฉพาะจุดปลาย(endpoints)

  • ถ้าจุดปลายทั้งสองอยู่ในกรอบหน้าต่างก็ให้แสดงเส้นนั้น

  • ถ้าจุดปลายข้างหนึ่งอยู่ภายในช่องหน้าต่างและเส้นนั้นตัดกับช่องหน้าต่างโดยจุดปลายอีกข้างอยู่ข้างนอกจะต้องทำการขริบเส้นนั้น

  • ถ้าจุดปลายทั้งสองอยู่นอกกรอบหน้าต่าง เราไม่สามารถที่จะรู้ได้ว่าจะต้องวาดหรือแสดงเส้นหรือไม่

  • เราจะต้องทำอะไร (What to do?)

2110/15/2014


Clipping lines1

Clipping Lines

  • ภาพที่ซับซ้อนอาจประกอบด้วยเส้นจำนวนมากจึงจำเป็นที่ต้องมีวิธีการตรวจสอบ การขริบเส้นที่มีความเร็วสูง จึงจะสามารถแสดงภาพในช่องหน้าต่างอย่างรวดเร็ว

  • วิธีของ Cohen-Sutherland สามารถตรวจสอบว่าเส้นอยู่ภายในหรือภายนอกได้อย่างรวดเร็ว

  • นิยมใช้ในระบบกราฟฟิก

2210/15/2014


Cohen sutherland line clipping

Cohen-Sutherland Line Clipping

  • แบ่งระบบพิกัดโลกออกเป็นพื้นที่ 9 ส่วน โดยมีพื้นที่ตรงกลางเป็นช่องหน้าต่าง(viewport)และอีกแปดส่วนรอบช่องหน้าต่าง

  • แต่ละส่วนจะแทนด้วยตัวเลขฐานสอง 4-บิต:ดังรูป

2310/15/2014


The cohen sutherland method

The Cohen-Sutherland Method

  • จุดพิกัดซึ่งตกอยู่ในพื้นที่ใดจะถูกกำหนดให้มีระหัสตามพื้นที่นั้น

    1001:จุดอยู่ในตำแหน่งทางบน-ซ้าย ของช่องหน้าต่าง

    1000:จุดอยู่ในตำแหน่งทางบน ของช่องหน้าต่าง

    1010:จุดอยู่ในตำแหน่งทางบน-ขวา ของช่องหน้าต่าง

    0001:จุดอยู่ในตำแหน่งทางซ้าย ของช่องหน้าต่าง

    0000:จุดอยู่ในตำแหน่งภายใน ของช่องหน้าต่าง

    0010:จุดอยู่ในตำแหน่งทางขวา ของช่องหน้าต่าง

    0101:จุดอยู่ในตำแหน่งทางล่าง-ซ้าย ของช่องหน้าต่าง

    0100:จุดอยู่ในตำแหน่งทางล่าง ของช่องหน้าต่าง

    0110:จุดอยู่ในตำแหน่งทางล่างขวา ของช่องหน้าต่าง

2410/15/2014


The cohen sutherland method1

The Cohen-Sutherland Method

  • การอ้างถึงบิตในรหัส อ้างจากหลักหน่วยของรหัสไปข้างหน้า แต่ละบิตสัมพันธ์กับตำแหน่งในช่องหน้าต่าง

    บิต 1 - ซ้าย

    บิต 2 - ขวา

    บิต 3 - ล่าง

    บิต 4 - บน

  • ค่าของบิตในรหัสอาจเป็น 0 หรือ 1 ขึ้นกับผลของการเปรียบเทียบค่าพิกัดปลายของเส้นกับขอบเขตของช่องหน้าต่าง

    • บิต 1 (ซ้าย)จะถูกกำหนดให้เป็น1เมื่อค่า x ของพิกัดปลายน้อยกว่าค่า x ของช่องหน้าต่าง(x < xwmin)

2510/15/2014


310482 graphics programming

การกำหนดรหัสให้กับจุด

  • คำนวณหาค่าผลต่างของพิกัดปลายกับขอบเขตของช่องหน้าต่าง

  • ใช้ผลลัพธ์ที่ได้(ค่าบวกหรือลบ)ไปกำหนดค่า 1หรือ 0

    • ถ้า x - xwmin<0 แสดงว่าจุดพิกัดอยู่ทางซ้ายของช่องหน้าต่าง บิต 1 จะถูกกำหนดเป็น 1

    • ถ้า x - xwmin>=0 แสดงว่าจุดพิกัดอยู่ภายในหรือบนขอบเขตของช่องหน้าต่าง บิต 1 จะถูกกำหนดเป็น 0

    • ถ้า xwmax- x <0 แสดงว่าจุดพิกัดอยู่ทางขวาของช่องหน้าต่าง บิต 2 จะถูกกำหนดเป็น 1

    • ถ้า xwmax- x >=0 แสดงว่าจุดพิกัดอยู่ภายในหรือบนขอบเขตของช่องหน้าต่าง บิต 2 จะถูกกำหนดเป็น 0

2610/15/2014


310482 graphics programming

การกำหนดรหัสให้กับจุด

  • ถ้า ywmax - y <0แสดงว่าจุดพิกัดอยู่ข้างล่างของช่องหน้าต่าง บิต 3 จะถูกกำหนดเป็น 1

  • ถ้า ywmax - y >=0แสดงว่าจุดพิกัดอยู่ภายในหรือบนขอบเขตของช่องหน้าต่าง บิต 3 จะถูกกำหนดเป็น 0

  • ถ้า y - ywmin<0แสดงว่าจุดพิกัดอยู่ข้างบนของช่องหน้าต่าง บิต 4 จะถูกกำหนดเป็น 1

  • ถ้า y - ywmin>=0 แสดงว่าจุดพิกัดอยู่ภายในหรือบนขอบเขตของช่องหน้าต่าง บิต 4 จะถูกกำหนดเป็น 0

2710/15/2014


The cohen sutherland method2

The Cohen-Sutherland Method

การตรวจสอบเส้นว่าอยู่ในช่องหน้าต่าง

  • ถ้าจุดพิกัดปลายทั้งสองของเส้นมีรหัสเป็น 0000 ทั้งคู่แสดงว่าเส้นนั้นอยู่ในช่องหน้าต่าง

  • ถ้ารหัสของจุดพิกัดทั้งคู่มีค่าของบิตที่ตำแหน่งตรงกันเป็น 1 แสดงว่าเส้นนี้อยู่นอกช่องหน้าต่างให้ขริบออกได้เลย

  • ตรวจสอบโดยนำค่าพิกัดมา and กันถ้าผลที่ได้ไม่เป็น0000 สรุปได้ว่าเส้นนั้นอยู่ภายนอกช่องหน้าต่าง

2810/15/2014


The cohen sutherland method3

The Cohen-Sutherland Method

  • มีบางเส้นไม่สามารถบอกได้ทันทีว่าอยู่ภายในหรือภายนอกช่องหน้าต่าง ดังรูป

2910/15/2014


The cohen sutherland method4

The Cohen-Sutherland Method

  • P1P2 จะตรวจสอบว่าจุด P1อยู่สว่นใดโดยเทียบจากค่าพิกัดกับขอบเขตซึ่งได้ว่า P1 อยู่ข้างล่างช่องหน้าต่าง แล้วหาจุดตัดของเส้นกับขอบเขตล่างซึ่งได้เป็นจุด P’1 เส้น P1P’1 จะถูกตัดออกไป เหลือ P’1P2

  • ตรวจสอบP2 พบว่าอยู่ข้างบนซ้ายช่องหน้าต่างและตัดที่จุด P’2ซึ่งอยู่บนช่องหน้าต่าง และคำนวณหาจุดตัดกับเส้นขอบเขตบนได้จุด P”2 เส้น P’1P”2 จะถูกเก็บไว้เป็นภาพ ส่วนอื่นจะถูกขริบ

  • P3P4 ตรวจสอบพบว่าจุด P3อยู่ทางซ้ายของช่องหน้าต่างหาจุดตัดกับเส้นขอบเขตล่างซ้ายได้จุด P’3 เส้น P3P’3 จะถูกตัดออกไป เหลือ P’3P4ซึ่งเมื่อนำไปตรวจสอบจะพบว่าอยู่ข้างล่างของช่องหน้าต่างจึงขริบออกได้

3010/15/2014


The cohen sutherland method5

The Cohen-Sutherland Method

  • การคำนวณหาจุดตัดของเส้นกับเส้นขอบเขต หาได้จาก สมการเส้นตรงที่มีพิกัดจุดปลายเป็น(x1, y1) และ (x2, y2)

  • ค่า y ของจุดตัดหาได้จาก y = y1 + m(x - x1)โดยที่ x อาจกำหนดให้เป็นxwminหรือ xwmaxก็ได้

    โดย m = (y2 -y1)/(x2 -x1)

  • หาค่าพิกัด x ของจุดตัด หาได้จากสมการ

    x = x1 + (y - y1)/m

    โดยที่ y อาจกำหนดให้เป็นywminหรือ ywmaxก็ได้

3110/15/2014


Clipping polygons

Clipping Polygons

  • การขริบรูปเหลี่ยมมีความซับซ้อนมากกว่าการขริบเส้นแต่ละเส้น

    • Input: polygon

    • Output: polygon, or nothing

  • When can we trivially accept/reject a polygon as opposed to the line segments that make up the polygon?

3210/15/2014


Why is clipping hard

Why Is Clipping Hard?

  • What happens to a triangle during clipping?

  • Possible outcomes:

trianglequad

triangletriangle

triangle5-gon

  • How many sides can a clipped triangle have?

3310/15/2014


Why is clipping hard1

Why Is Clipping Hard?

  • A really tough case:

3410/15/2014


Why is clipping hard2

Why Is Clipping Hard?

  • A really tough case:

concave polygonmultiple polygons

3510/15/2014


Sutherland hodgman clipping

Sutherland-Hodgman Clipping

  • Basic idea:

    • Consider each edge of the viewport individually

    • Clip the polygon against the edge equation

3610/15/2014


Sutherland hodgman clipping1

Sutherland-Hodgman Clipping

  • Basic idea:

    • Consider each edge of the viewport individually

    • Clip the polygon against the edge equation

    • After doing all planes, the polygon is fully clipped

3710/15/2014


Sutherland hodgman clipping2

Sutherland-Hodgman Clipping

  • Basic idea:

    • Consider each edge of the viewport individually

    • Clip the polygon against the edge equation

    • After doing all planes, the polygon is fully clipped

3810/15/2014


Sutherland hodgman clipping3

Sutherland-Hodgman Clipping

  • Basic idea:

    • Consider each edge of the viewport individually

    • Clip the polygon against the edge equation

    • After doing all planes, the polygon is fully clipped

3910/15/2014


Sutherland hodgman clipping4

Sutherland-Hodgman Clipping

  • Basic idea:

    • Consider each edge of the viewport individually

    • Clip the polygon against the edge equation

    • After doing all planes, the polygon is fully clipped

4010/15/2014


Sutherland hodgman clipping5

Sutherland-Hodgman Clipping

  • Basic idea:

    • Consider each edge of the viewport individually

    • Clip the polygon against the edge equation

    • After doing all planes, the polygon is fully clipped

4110/15/2014


Sutherland hodgman clipping6

Sutherland-Hodgman Clipping

  • Basic idea:

    • Consider each edge of the viewport individually

    • Clip the polygon against the edge equation

    • After doing all planes, the polygon is fully clipped

4210/15/2014


Sutherland hodgman clipping7

Sutherland-Hodgman Clipping

  • Basic idea:

    • Consider each edge of the viewport individually

    • Clip the polygon against the edge equation

    • After doing all planes, the polygon is fully clipped

4310/15/2014


Sutherland hodgman clipping8

Sutherland-Hodgman Clipping

  • Basic idea:

    • Consider each edge of the viewport individually

    • Clip the polygon against the edge equation

    • After doing all planes, the polygon is fully clipped

4410/15/2014


Sutherland hodgman clipping the algorithm

Sutherland-Hodgman Clipping:The Algorithm

  • Basic idea:

    • Consider each edge of the viewport individually

    • Clip the polygon against the edge equation

    • After doing all planes, the polygon is fully clipped

  • Will this work for non-rectangular clip regions?

  • What would 3-D clipping involve?

4510/15/2014


Sutherland hodgman clipping9

Sutherland-Hodgman Clipping

  • Input/output for algorithm:

    • Input: list of polygon vertices in order

    • Output: list of clipped poygon vertices consisting of old vertices (maybe) and new vertices (maybe)

  • Note: this is exactly what we expect from the clipping operation against each edge

4610/15/2014


Sutherland hodgman clipping10

Sutherland-Hodgman Clipping

  • Sutherland-Hodgman basic routine:

    • Go around polygon one vertex at a time

    • Current vertex has position p

    • Previous vertex had position s, and it has been added to the output if appropriate

4710/15/2014


Sutherland hodgman clipping11

inside

outside

inside

outside

inside

outside

inside

outside

p

s

p

s

p

s

p

s

p output

i output

no output

i outputp output

Sutherland-Hodgman Clipping

  • Edge from s to ptakes one of four cases:

    (Purple line can be a line or a plane)

4810/15/2014


Sutherland hodgman clipping12

Sutherland-Hodgman Clipping

  • Four cases:

    • s inside plane and p inside plane

      • Add p to output

      • Note: s has already been added

    • s inside plane and p outside plane

      • Find intersection point i

      • Add i to output

    • s outside plane and poutside plane

      • Add nothing

    • soutside plane and p inside plane

      • Find intersection point i

      • Add i to output, followed by p

4910/15/2014


Point to plane test

q

n

p

P

Point-to-Plane test

  • A very general test to determine if a point p is “inside” a plane P, defined by q and n:

    (p - q) • n < 0: p inside P

    (p - q) • n = 0: p on P

    (p - q) • n > 0: p outside P

q

q

n

n

p

p

P

P

5010/15/2014


Point to plane test1

Point-to-Plane Test

  • Dot product is relatively expensive

    • 3 multiplies

    • 5 additions

    • 1 comparison (to 0, in this case)

  • Think about how you might optimize or special-case this

5110/15/2014


Finding line plane intersections

Finding Line-Plane Intersections

  • Use parametric definition of edge:

    E(t) = s + t(p - s)

    • If t = 0 then E(t) = s

    • If t = 1 then E(t) = p

    • Otherwise, E(t) is part way from s to p

5210/15/2014


Finding line plane intersections1

Finding Line-Plane Intersections

  • Edge intersects plane P where E(t) is on P

    • q is a point on P

    • n is normal to P

      (E(t) - q) • n = 0

      t = [(q - s) • n] / [(p - s) • n]

    • The intersection point i = E(t)for this value of t

5310/15/2014


Line plane intersections

Line-Plane Intersections

  • Note that the length of n doesn’t affect result:

    t = [(q - s) • n] / [(p - s) • n]

  • Again, lots of opportunity for optimization

5410/15/2014


  • Login
